Python實作CART決策樹

2020-11-18 11:56:21 其他

CART決策樹

  • 前言
  • 一、CART決策樹演算法
  • 二、Python代碼實作
    • 1.計算結點GINI值
    • 2.分離資料集
    • 3.選擇最好的特征
    • 4.生成決策樹
    • 5.測驗決策樹
    • 6.決策樹可視化
    • 7.主程式部分
    • CART決策分類樹所有代碼
  • 三、運行結果
  • 總結

前言

??CART演算法的全稱是Classification And Regression Tree，采用的是Gini指數（選Gini指數最小的特征s）作為分裂標準，是一種實用的分類演算法，

一、CART決策樹演算法

??主要思路是對一個資料集選擇幾個屬性作為特征，對于每個特征提出一個劃分條件，根據這個條件將結點分為兩個子節點，對于子節點同樣利用下一個特征進行劃分，直到某結點的Gini值符合要求，我們認為這個結點的不純性很小，該節點已成功分類，如此反復執行，最后可以得到由若干個結點組成的決策樹，其中的每個葉節點都是分類的結果，

??某結點的Gini值的計算公式如下：

??如果要對某種劃分計算Gini值，可以利用加權平均，即：


??明確了Gini值的計算以及決策樹的基本思路后，就可以繼續向下看具體的代碼實作了，本文沒有使用sklearn庫，如果讀者只是需要使用該演算法，而不想了解演算法實際的實作思路的話，可以無需向下看了，

二、Python代碼實作

主要分為6個步驟：

  1. 尋找到最佳屬性
  2. 創建決策樹
  3. 將上一結點分裂，分別計算左、右子節點的Gini值，
  4. 計算Gnin值有一種方法：將資料集對應這個屬性的值排序，從頭開始選擇相鄰兩個值的平均值作為劃分條件，計算該分發下的Gini值，如此遍歷一遍，選出最小的一個Gini值對應的劃分條件，作為該屬性的最佳分裂條件
  5. 對于子節點，Gini值小于閾值，認為其是葉節點，結束這一方向的分裂，若Gini值大于閾值，認為分類還不夠純，需繼續分裂，下一次分裂要使用不同的屬性值，
  6. 遞回呼叫創建決策樹，就可以得到完整的決策樹，

使用到的函式主要有5個：

  • calcGini(dataSet) ??#計算結點GINI值
  • splitDataSet(dataSet, n, value, type)??#根據條件分離資料集
  • FindBestFeature(dataSet)??#選擇最好的特征劃分資料集，即回傳最佳特征下標及傳入資料集各列的Gini指數
  • createTree(dataSet, features, decisionTree)??#生成決策樹，輸入：訓練資料集D，特征集A，輸出：決策樹T
  • testTree(dataSet)??#獲得測驗結果，給出混淆矩陣

1.計算結點GINI值

def calcGini(dataSet):

    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    length = len(dataSet[0])               # 計算特征列數
    frequent_0 = 0.0                         # 記錄三種樣本出現次數
    frequent_1 = 0.0
    frequent_2 = 0.0
    for i in range(0,numTotal):
        if dataSet[i][length-1] == '0.0':
            frequent_0 += 1
        elif dataSet[i][length-1] == '1.0':
            frequent_1 += 1
        elif dataSet[i][length-1] == '2.0':
            frequent_2 += 1
    gini = 1 - (frequent_0/numTotal)**2 - (frequent_1/numTotal)**2 - (frequent_2/numTotal)**2
    return gini

2.分離資料集

def splitDataSet(dataSet, n, value, type):

    subDataSet = []
    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    if type == 1:                          # type==1對應小于等于value的情況
        for i in range(0,numTotal):
            if float(dataSet[i][n]) <= value:
                subDataSet.append(dataSet[i])
    elif type == 2:                        # type==2對應大于value的情況
        for i in range(0,numTotal):
            if float(dataSet[i][n]) > value:
                subDataSet.append(dataSet[i])
    subDataSet = np.array(subDataSet)      # 強制轉換為array型別

    return subDataSet,len(subDataSet)

3.選擇最好的特征

def FindBestFeature(dataSet):
    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    numFeatures = len(dataSet[0]) - 2      # 計算特征列數
    bestFeature = -1                       # 初始化引數，記錄最優特征列i，下標從0開始
    columnFeaGini={}                       # 初始化引數，記錄每一列x的每一種特征的基尼 Gini(D,A)
    for i in range(1, numFeatures+1):      # 遍歷所有x特征列,i為特征標號
        featList = list(dataSet[:, i])     # 取這一列x中所有資料，轉換為list型別
        featListSort = [float(x) for x in featList]
        featListSort.sort()                # 對該特征值排序
        FeaGinis = []
        FeaGiniv = []
        for j in range(0,len(featListSort)-1):    # j為第幾組資料
            value = (featListSort[j]+featListSort[j+1])/2
            feaGini = 0.0
            subDataSet1,sublen1 = splitDataSet(dataSet, i, value, 1)  # 獲取切分后的資料
            subDataSet2,sublen2 = splitDataSet(dataSet, i, value, 2)
            feaGini = (sublen1/numTotal) * calcGini(subDataSet1) + (sublen2/numTotal) * calcGini(subDataSet2)  # 計算此分法對應Gini值
            FeaGinis.append(feaGini)       # 記錄該特征下各種分法遍歷出的Gini值
            FeaGiniv.append(value)         # 記錄該特征下的各種分法

        columnFeaGini['%d_%f'%(i,FeaGiniv[FeaGinis.index(min(FeaGinis))])] = min(FeaGinis)    # 將該特征下最小的Gini值
    bestFeature = min(columnFeaGini, key=columnFeaGini.get) # 找到最小的Gini指數對應的資料列
    return bestFeature,columnFeaGini

4.生成決策樹

def createTree(dataSet, features, decisionTree):

    if len(features) > 2:           #特征未用完
        bestFeature, columnFeaGini = FindBestFeature(dataSet)
        bestFeatureLable = features[int(bestFeature.split('_')[0])]  # 最佳特征
        NodeName = bestFeatureLable + '\n' +'<=' + bestFeature.split('_')[1]    #結點名稱
        decisionTree = {NodeName: {}}   # 構建樹，以Gini指數最小的特征bestFeature為子節點
    else:
        return decisionTree

    LeftSet, LeftSet_len = splitDataSet(dataSet, int(bestFeature.split('_')[0]), float(bestFeature.split('_')[1]), 1)
    RightSet, RightSet_len = splitDataSet(dataSet, int(bestFeature.split('_')[0]), float(bestFeature.split('_')[1]), 2)
    del (features[int(bestFeature.split('_')[0])])        # 該特征已為子節點使用，則洗掉，以便接下來繼續構建子樹

    if calcGini(LeftSet) <= 0.1 or len(features) == 2:
        L_lables_grp = dict(Counter(LeftSet[:,-1]))
        L_leaf = max(L_lables_grp, key=L_lables_grp.get)  # 獲得劃分后出現概率最大的分類作為結點的分類
        decisionTree[NodeName]['Y'] = L_leaf              # 設定左枝葉子值
    elif calcGini(LeftSet) > 0.1:
        dataSetNew = np.delete(LeftSet, int(bestFeature.split('_')[0]), axis=1)  # 洗掉此最優劃分x列，使用剩余的x列進行資料劃分
        L_subFeatures = features[:]
        decisionTree[NodeName]['Y'] = {'NONE'}
        decisionTree[NodeName]['Y'] = createTree(dataSetNew, L_subFeatures, decisionTree[NodeName]['Y'])   #遞回生成左邊的樹

    if calcGini(RightSet) <= 0.1 or len(features) == 2:
        R_lables_grp = dict(Counter(RightSet[:,-1]))
        R_leaf = max(R_lables_grp, key=R_lables_grp.get)  # 獲得劃分后出現概率最大的分類作為結點的分類
        decisionTree[NodeName]['N'] = R_leaf              # 設定右枝葉子值
    elif calcGini(RightSet) > 0.1:
        dataSetNew = np.delete(RightSet, int(bestFeature.split('_')[0]), axis=1)  # 洗掉此最優劃分x列，使用剩余的x列進行資料劃分
        R_subFeatures = features[:]
        decisionTree[NodeName]['N'] = {'NONE'}
        decisionTree[NodeName]['N'] = createTree(dataSetNew, R_subFeatures, decisionTree[NodeName]['N'])  #遞回生成右邊的樹

    return decisionTree

5.測驗決策樹

def testTree(dataSet):
    numTotal = dataSet.shape[0]  # 記錄本資料集總條數
    testmemory = []
    label = dataSet[:,-1]
    TP = 0
    FP = 0
    TN = 0
    FN = 0
    for i in range(0,numTotal):
        if float(dataSet[i][4]) <= 0.001444:                   #標準差
            if float(dataSet[i][1]) <= 0.01022:                #均值
                if float(dataSet[i][6]) <= -0.589019:          #峰度
                    testmemory.append('0.0')
                else:
                    if float(dataSet[i][3]) <= -0.001811:        #四分位差
                        if float(dataSet[i][2]) <= -0.000026:      #中位數
                            testmemory.append('0.0')
                        else:
                            testmemory.append('2.0')
                    else:
                        if float(dataSet[i][2]) <= 0.007687:       #中位數
                            if float(dataSet[i][5]) <= 0.452516:   #偏度
                                testmemory.append('0.0')
                            else:
                                testmemory.append('0.0')
                        else:
                            testmemory.append('2.0')
            else:
                testmemory.append('2.0')
        else:
            if float(dataSet[i][3]) <= -0.013691:                # 四分位差
                testmemory.append('1.0')
            else:
                if float(dataSet[i][5]) <= 1.462280:   #偏度
                    if float(dataSet[i][6]) <= -1.034223:  # 峰度
                        if float(dataSet[i][1]) <= 0.009173:  # 均值
                            if float(dataSet[i][2]) <= -0.004193:  # 中位數
                                testmemory.append('2.0')
                            else:
                                testmemory.append('2.0')
                        else:
                            testmemory.append('0.0')
                    else:
                        testmemory.append('2.0')
                else:
                    if float(dataSet[i][1]) <= -0.023631:  # 均值
                        testmemory.append('2.0')
                    else:
                        testmemory.append('1.0')

    for i in range(0, numTotal):
        if (testmemory[i] == '1.0') and (label[i] == '1.0'):
            TP += 1
        elif (testmemory[i] == '1.0') and (label[i] != '1.0'):
            FP += 1
        elif (testmemory[i] != '1.0') and (label[i] != '1.0'):
            TN += 1
        elif (testmemory[i] != '1.0') and (label[i] == '1.0'):
            FN += 1

    print('TP:%d' % TP)    #真陽性
    print('FP:%d' % FP)    #假陽性
    print('TN:%d' % TN)    #真陰性
    print('FN:%d' % FN)    #假陰性

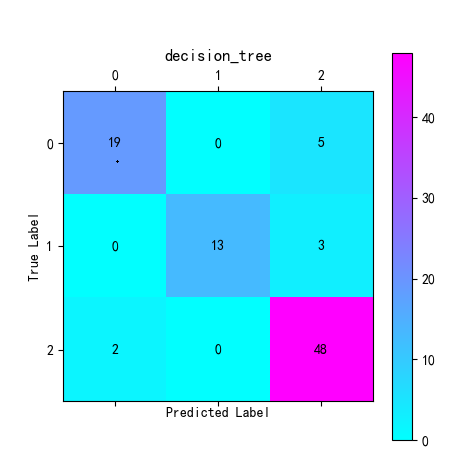

    cm = confusion_matrix(label, testmemory, labels=["0.0", "1.0", "2.0"])
    plt.rc('figure', figsize=(5, 5))
    plt.matshow(cm, cmap=plt.cm.cool)  # 背景顏色
    plt.colorbar()  # 顏色標簽
    # 內部添加圖例標簽
    for x in range(len(cm)):
        for y in range(len(cm)):
            plt.annotate(cm[x, y], xy=(y, x), horizontalalignment='center', verticalalignment='center')
    plt.ylabel('True Label')
    plt.xlabel('Predicted Label')
    plt.title('decision_tree')
    plt.savefig(r'confusion_matrix')

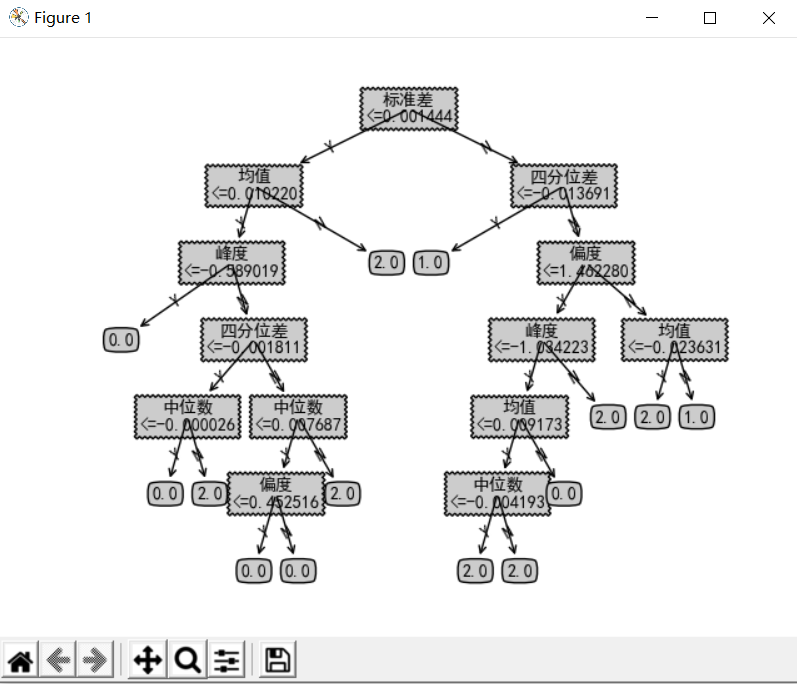

6.決策樹可視化

可視化部分基本摘自《機器學習實戰》第三章，

matplotlib.rcParams['font.family']='SimHei'  # 用來正常顯示中文
plt.rcParams['axes.unicode_minus']=False  # 用來正常顯示負號

decisionNode = dict(boxstyle="sawtooth", fc="0.8")
leafNode = dict(boxstyle="round4", fc="0.8")
arrow_args = dict(arrowstyle="<-")

def getNumLeafs(myTree):
    numLeafs = 0
    firstStr = list(myTree.keys())[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            numLeafs += getNumLeafs(secondDict[key])
        else:
            numLeafs += 1
    return numLeafs

def getTreeDepth(myTree):
    maxDepth = 0
    firstStr = list(myTree.keys())[0]  # myTree.keys()[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            thisDepth = 1 + getTreeDepth(secondDict[key])
        else:
            thisDepth = 1
        if thisDepth > maxDepth: maxDepth = thisDepth
    return maxDepth

def plotNode(nodeTxt, centerPt, parentPt, nodeType):
    createPlot.ax1.annotate(nodeTxt, xy=parentPt, xycoords='axes fraction',
                            xytext=centerPt, textcoords='axes fraction',
                            va="center", ha="center", bbox=nodeType, arrowprops=arrow_args)

def plotMidText(cntrPt, parentPt, txtString):
    xMid = (parentPt[0] - cntrPt[0]) / 2.0 + cntrPt[0]
    yMid = (parentPt[1] - cntrPt[1]) / 2.0 + cntrPt[1]
    createPlot.ax1.text(xMid, yMid, txtString, va="center", ha="center", rotation=30)

def plotTree(myTree, parentPt, nodeTxt):  # if the first key tells you what feat was split on
    numLeafs = getNumLeafs(myTree)  # this determines the x width of this tree
    # depth = getTreeDepth(myTree)
    firstStr = list(myTree.keys())[0]  # myTree.keys()[0]     #the text label for this node should be this
    cntrPt = (plotTree.xOff + (1.0 + float(numLeafs)) / 2.0 / plotTree.totalW, plotTree.yOff)
    plotMidText(cntrPt, parentPt, nodeTxt)
    plotNode(firstStr, cntrPt, parentPt, decisionNode)
    secondDict = myTree[firstStr]
    plotTree.yOff = plotTree.yOff - 1.0 / plotTree.totalD
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            plotTree(secondDict[key], cntrPt, str(key))  # recursion
        else:  # it's a leaf node print the leaf node
            plotTree.xOff = plotTree.xOff + 1.0 / plotTree.totalW
            plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)
            plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))
    plotTree.yOff = plotTree.yOff + 1.0 / plotTree.totalD

def createPlot(myTree):
    fig = plt.figure(1, facecolor='white')
    fig.clf()
    axprops = dict(xticks=[], yticks=[])
    createPlot.ax1 = plt.subplot(111, frameon=False, **axprops)  # no ticks
    # createPlot.ax1 = plt.subplot(111, frameon=False) #ticks for demo puropses
    plotTree.totalW = float(getNumLeafs(myTree))
    plotTree.totalD = float(getTreeDepth(myTree))
    plotTree.xOff = -0.5 / plotTree.totalW;
    plotTree.yOff = 1.0;
    plotTree(myTree, (0.5, 1.0), '')
    plt.show()

7.主程式部分

trainingData, testingData= read_xslx(r'e:/Table/機器學習/1109/attribute_113.xlsx')
features = list(trainingData[0])          # x的表頭,即特征
trainingDataSet = trainingData[1:]        # 訓練集

bestFeature, columnFeaGini=FindBestFeature(trainingDataSet)
decisionTree = {}
decisiontree = createTree(trainingDataSet, features, decisionTree)  # 建立決策樹，CART分類樹
print('CART分類樹：\n', decisiontree)
testTree(testingData)
createPlot(decisiontree)

CART決策分類樹所有代碼

# -*- coding: utf-8 -*-     支持檔案中出現中文字符
#########################################################################

"""
Created on Mon Nov 16 21:26:00 2020

@author: ixobgenw

代碼功能描述： （1）計算結點GINI值
              （2）分離資料集
              （3）選擇最好的特征
              （4）生成決策樹
              （5）測驗決策樹

"""
#####################################################################

import xlrd
import numpy as np
from collections import Counter
import matplotlib.pyplot as plt
import matplotlib


#可視化部分
####################################################################################################################
matplotlib.rcParams['font.family']='SimHei'  # 用來正常顯示中文
plt.rcParams['axes.unicode_minus']=False  # 用來正常顯示負號

decisionNode = dict(boxstyle="sawtooth", fc="0.8")
leafNode = dict(boxstyle="round4", fc="0.8")
arrow_args = dict(arrowstyle="<-")

def getNumLeafs(myTree):
    numLeafs = 0
    firstStr = list(myTree.keys())[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            numLeafs += getNumLeafs(secondDict[key])
        else:
            numLeafs += 1
    return numLeafs

def getTreeDepth(myTree):
    maxDepth = 0
    firstStr = list(myTree.keys())[0]  # myTree.keys()[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            thisDepth = 1 + getTreeDepth(secondDict[key])
        else:
            thisDepth = 1
        if thisDepth > maxDepth: maxDepth = thisDepth
    return maxDepth

def plotNode(nodeTxt, centerPt, parentPt, nodeType):
    createPlot.ax1.annotate(nodeTxt, xy=parentPt, xycoords='axes fraction',
                            xytext=centerPt, textcoords='axes fraction',
                            va="center", ha="center", bbox=nodeType, arrowprops=arrow_args)

def plotMidText(cntrPt, parentPt, txtString):
    xMid = (parentPt[0] - cntrPt[0]) / 2.0 + cntrPt[0]
    yMid = (parentPt[1] - cntrPt[1]) / 2.0 + cntrPt[1]
    createPlot.ax1.text(xMid, yMid, txtString, va="center", ha="center", rotation=30)

def plotTree(myTree, parentPt, nodeTxt):  # if the first key tells you what feat was split on
    numLeafs = getNumLeafs(myTree)  # this determines the x width of this tree
    # depth = getTreeDepth(myTree)
    firstStr = list(myTree.keys())[0]  # myTree.keys()[0]     #the text label for this node should be this
    cntrPt = (plotTree.xOff + (1.0 + float(numLeafs)) / 2.0 / plotTree.totalW, plotTree.yOff)
    plotMidText(cntrPt, parentPt, nodeTxt)
    plotNode(firstStr, cntrPt, parentPt, decisionNode)
    secondDict = myTree[firstStr]
    plotTree.yOff = plotTree.yOff - 1.0 / plotTree.totalD
    for key in secondDict.keys():
        if type(secondDict[
                    key]).__name__ == 'dict':  # test to see if the nodes are dictonaires, if not they are leaf nodes
            plotTree(secondDict[key], cntrPt, str(key))  # recursion
        else:  # it's a leaf node print the leaf node
            plotTree.xOff = plotTree.xOff + 1.0 / plotTree.totalW
            plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)
            plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))
    plotTree.yOff = plotTree.yOff + 1.0 / plotTree.totalD

def createPlot(myTree):
    fig = plt.figure(1, facecolor='white')
    fig.clf()
    axprops = dict(xticks=[], yticks=[])
    createPlot.ax1 = plt.subplot(111, frameon=False, **axprops)  # no ticks
    # createPlot.ax1 = plt.subplot(111, frameon=False) #ticks for demo puropses
    plotTree.totalW = float(getNumLeafs(myTree))
    plotTree.totalD = float(getTreeDepth(myTree))
    plotTree.xOff = -0.5 / plotTree.totalW;
    plotTree.yOff = 1.0;
    plotTree(myTree, (0.5, 1.0), '')
    plt.show()
####################################################################################################################

#讀取excel檔案,70%為訓練集，30%為測驗集
####################################################################################################################
def read_xslx(xslx_path):

    trainingdata = []                      # 先宣告一個空list
    testingdata = []
    data = xlrd.open_workbook(xslx_path)   # 讀取檔案
    table = data.sheet_by_index(0)         # 按索引獲取作業表，0就是作業表1

    for i in range(int(0.7*table.nrows)):  # table.nrows表示總行數
        line = table.row_values(i)         # 讀取每行資料，保存在line里面，line是list
        trainingdata.append(line)          # 將line加入到trainingdata中，trainingdata是二維list
    trainingdata = np.array(trainingdata)  # 將trainingdata從二維list變成陣列

    for i in range(int(0.7*table.nrows),int(table.nrows)):  # table.nrows表示總行數
        line = table.row_values(i)         # 讀取每行資料，保存在line里面，line是list
        testingdata.append(line)           # 將line加入到testingdata中，testingdata是二維list
    testingdata = np.array(testingdata)    # 將testingdata從二維list變成陣列

    return trainingdata,testingdata
####################################################################################################################

#計算結點GINI值
####################################################################################################################
def calcGini(dataSet):

    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    length = len(dataSet[0])               # 計算特征列數
    frequent_0 = 0.0                         # 記錄三種樣本出現次數
    frequent_1 = 0.0
    frequent_2 = 0.0
    for i in range(0,numTotal):
        if dataSet[i][length-1] == '0.0':
            frequent_0 += 1
        elif dataSet[i][length-1] == '1.0':
            frequent_1 += 1
        elif dataSet[i][length-1] == '2.0':
            frequent_2 += 1
    gini = 1 - (frequent_0/numTotal)**2 - (frequent_1/numTotal)**2 - (frequent_2/numTotal)**2
    return gini
####################################################################################################################

#根據條件分離資料集
####################################################################################################################
def splitDataSet(dataSet, n, value, type):

    subDataSet = []
    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    if type == 1:                          # type==1對應小于等于value的情況
        for i in range(0,numTotal):
            if float(dataSet[i][n]) <= value:
                subDataSet.append(dataSet[i])
    elif type == 2:                        # type==2對應大于value的情況
        for i in range(0,numTotal):
            if float(dataSet[i][n]) > value:
                subDataSet.append(dataSet[i])
    subDataSet = np.array(subDataSet)      # 強制轉換為array型別

    return subDataSet,len(subDataSet)
####################################################################################################################

#選擇最好的特征劃分資料集，即回傳最佳特征下標及傳入資料集各列的Gini指數
####################################################################################################################
def FindBestFeature(dataSet):
    numTotal = dataSet.shape[0]            # 記錄本資料集總條數
    numFeatures = len(dataSet[0]) - 2      # 計算特征列數
    bestFeature = -1                       # 初始化引數，記錄最優特征列i，下標從0開始
    columnFeaGini={}                       # 初始化引數，記錄每一列x的每一種特征的基尼 Gini(D,A)
    for i in range(1, numFeatures+1):      # 遍歷所有x特征列,i為特征標號
        featList = list(dataSet[:, i])     # 取這一列x中所有資料，轉換為list型別
        featListSort = [float(x) for x in featList]
        featListSort.sort()                # 對該特征值排序
        FeaGinis = []
        FeaGiniv = []
        for j in range(0,len(featListSort)-1):    # j為第幾組資料
            value = (featListSort[j]+featListSort[j+1])/2
            feaGini = 0.0
            subDataSet1,sublen1 = splitDataSet(dataSet, i, value, 1)  # 獲取切分后的資料
            subDataSet2,sublen2 = splitDataSet(dataSet, i, value, 2)
            feaGini = (sublen1/numTotal) * calcGini(subDataSet1) + (sublen2/numTotal) * calcGini(subDataSet2)  # 計算此分法對應Gini值
            FeaGinis.append(feaGini)       # 記錄該特征下各種分法遍歷出的Gini值
            FeaGiniv.append(value)         # 記錄該特征下的各種分法

        columnFeaGini['%d_%f'%(i,FeaGiniv[FeaGinis.index(min(FeaGinis))])] = min(FeaGinis)    # 將該特征下最小的Gini值
    bestFeature = min(columnFeaGini, key=columnFeaGini.get) # 找到最小的Gini指數對應的資料列
    return bestFeature,columnFeaGini
####################################################################################################################

#生成決策樹，輸入：訓練資料集D，特征集A，輸出：決策樹T
####################################################################################################################
def createTree(dataSet, features, decisionTree):

    if len(features) > 2:           #特征未用完
        bestFeature, columnFeaGini = FindBestFeature(dataSet)
        bestFeatureLable = features[int(bestFeature.split('_')[0])]  # 最佳特征
        NodeName = bestFeatureLable + '\n' +'<=' + bestFeature.split('_')[1]    #結點名稱
        decisionTree = {NodeName: {}}   # 構建樹，以Gini指數最小的特征bestFeature為子節點
    else:
        return decisionTree

    LeftSet, LeftSet_len = splitDataSet(dataSet, int(bestFeature.split('_')[0]), float(bestFeature.split('_')[1]), 1)
    RightSet, RightSet_len = splitDataSet(dataSet, int(bestFeature.split('_')[0]), float(bestFeature.split('_')[1]), 2)
    del (features[int(bestFeature.split('_')[0])])        # 該特征已為子節點使用，則洗掉，以便接下來繼續構建子樹

    if calcGini(LeftSet) <= 0.1 or len(features) == 2:
        L_lables_grp = dict(Counter(LeftSet[:,-1]))
        L_leaf = max(L_lables_grp, key=L_lables_grp.get)  # 獲得劃分后出現概率最大的分類作為結點的分類
        decisionTree[NodeName]['Y'] = L_leaf              # 設定左枝葉子值
    elif calcGini(LeftSet) > 0.1:
        dataSetNew = np.delete(LeftSet, int(bestFeature.split('_')[0]), axis=1)  # 洗掉此最優劃分x列，使用剩余的x列進行資料劃分
        L_subFeatures = features[:]
        decisionTree[NodeName]['Y'] = {'NONE'}
        decisionTree[NodeName]['Y'] = createTree(dataSetNew, L_subFeatures, decisionTree[NodeName]['Y'])   #遞回生成左邊的樹

    if calcGini(RightSet) <= 0.1 or len(features) == 2:
        R_lables_grp = dict(Counter(RightSet[:,-1]))
        R_leaf = max(R_lables_grp, key=R_lables_grp.get)  # 獲得劃分后出現概率最大的分類作為結點的分類
        decisionTree[NodeName]['N'] = R_leaf              # 設定右枝葉子值
    elif calcGini(RightSet) > 0.1:
        dataSetNew = np.delete(RightSet, int(bestFeature.split('_')[0]), axis=1)  # 洗掉此最優劃分x列，使用剩余的x列進行資料劃分
        R_subFeatures = features[:]
        decisionTree[NodeName]['N'] = {'NONE'}
        decisionTree[NodeName]['N'] = createTree(dataSetNew, R_subFeatures, decisionTree[NodeName]['N'])  #遞回生成右邊的樹

    return decisionTree
####################################################################################################################

#獲得測驗結果
####################################################################################################################
def testTree(dataSet):
    numTotal = dataSet.shape[0]  # 記錄本資料集總條數
    testmemory = []
    label = dataSet[:,-1]
    TP = 0
    FP = 0
    TN = 0
    FN = 0
    for i in range(0,numTotal):
        if float(dataSet[i][4]) <= 0.001444:                   #標準差
            if float(dataSet[i][1]) <= 0.01022:                #均值
                if float(dataSet[i][6]) <= -0.589019:          #峰度
                    testmemory.append('0.0')
                else:
                    if float(dataSet[i][3]) <= -0.001811:        #四分位差
                        if float(dataSet[i][2]) <= -0.000026:      #中位數
                            testmemory.append('0.0')
                        else:
                            testmemory.append('2.0')
                    else:
                        if float(dataSet[i][2]) <= 0.007687:       #中位數
                            if float(dataSet[i][5]) <= 0.452516:   #偏度
                                testmemory.append('0.0')
                            else:
                                testmemory.append('0.0')
                        else:
                            testmemory.append('2.0')
            else:
                testmemory.append('2.0')
        else:
            if float(dataSet[i][3]) <= -0.013691:                # 四分位差
                testmemory.append('1.0')
            else:
                if float(dataSet[i][5]) <= 1.462280:   #偏度
                    if float(dataSet[i][6]) <= -1.034223:  # 峰度
                        if float(dataSet[i][1]) <= 0.009173:  # 均值
                            if float(dataSet[i][2]) <= -0.004193:  # 中位數
                                testmemory.append('2.0')
                            else:
                                testmemory.append('2.0')
                        else:
                            testmemory.append('0.0')
                    else:
                        testmemory.append('2.0')
                else:
                    if float(dataSet[i][1]) <= -0.023631:  # 均值
                        testmemory.append('2.0')
                    else:
                        testmemory.append('1.0')

    for i in range(0, numTotal):
        if (testmemory[i] == '1.0') and (label[i] == '1.0'):
            TP += 1
        elif (testmemory[i] == '1.0') and (label[i] != '1.0'):
            FP += 1
        elif (testmemory[i] != '1.0') and (label[i] != '1.0'):
            TN += 1
        elif (testmemory[i] != '1.0') and (label[i] == '1.0'):
            FN += 1

    print('TP:%d' % TP)    #真陽性
    print('FP:%d' % FP)    #假陽性
    print('TN:%d' % TN)    #真陰性
    print('FN:%d' % FN)    #假陰性

    cm = confusion_matrix(label, testmemory, labels=["0.0", "1.0", "2.0"])
    plt.rc('figure', figsize=(5, 5))
    plt.matshow(cm, cmap=plt.cm.cool)  # 背景顏色
    plt.colorbar()  # 顏色標簽
    # 內部添加圖例標簽
    for x in range(len(cm)):
        for y in range(len(cm)):
            plt.annotate(cm[x, y], xy=(y, x), horizontalalignment='center', verticalalignment='center')
    plt.ylabel('True Label')
    plt.xlabel('Predicted Label')
    plt.title('decision_tree')
    plt.savefig(r'confusion_matrix')
####################################################################################################################

trainingData, testingData= read_xslx(r'e:/Table/機器學習/1109/attribute_113.xlsx')
features = list(trainingData[0])          # x的表頭,即特征
trainingDataSet = trainingData[1:]        # 訓練集

bestFeature, columnFeaGini=FindBestFeature(trainingDataSet)
decisionTree = {}
decisiontree = createTree(trainingDataSet, features, decisionTree)  # 建立決策樹，CART分類樹
print('CART分類樹：\n', decisiontree)
testTree(testingData)
createPlot(decisiontree)

三、運行結果

CART分類樹：
{‘標準差\n<=0.001444’: {‘Y’: {‘均值\n<=0.010220’: {‘Y’: {‘峰度\n<=-0.589019’: {‘Y’: ‘0.0’, ‘N’: {‘四分位差\n<=-0.001811’: {‘Y’: {‘中位數\n<=-0.000026’: {‘Y’: ‘0.0’, ‘N’: ‘2.0’}}, ‘N’: {‘中位數\n<=0.007687’: {‘Y’: {‘偏度\n<=0.452516’: {‘Y’: ‘0.0’, ‘N’: ‘0.0’}}, ‘N’: ‘2.0’}}}}}}, ‘N’: ‘2.0’}}, ‘N’: {‘四分位差\n<=-0.013691’: {‘Y’: ‘1.0’, ‘N’: {‘偏度\n<=1.462280’: {‘Y’: {‘峰度\n<=-1.034223’: {‘Y’: {‘均值\n<=0.009173’: {‘Y’: {‘中位數\n<=-0.004193’: {‘Y’: ‘2.0’, ‘N’: ‘2.0’}}, ‘N’: ‘0.0’}}, ‘N’: ‘2.0’}}, ‘N’: {‘均值\n<=-0.023631’: {‘Y’: ‘2.0’, ‘N’: ‘1.0’}}}}}}}}

混淆矩陣：
如果將“1”看做一類，“0”和“2”看做一類，結果為：
TP:13
FP:0
TN:74
FN:3

如果每種標簽都看做一類，則混淆矩陣為：

總結

??用輪子前最好還是先造個輪子感受一下，以上就是CART決策分類樹的全部內容，內容基本上為筆者在BIT的機器學習課程所學，部分思路來自博客https://blog.csdn.net/weixin_43383558/article/details/84303339，本文內容為筆者初學之作，如有錯誤，歡迎評論指點，如有可改進之處，也歡迎討論，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/223815.html

標籤：其他

上一篇：利用高德地圖api繪制公交+地鐵的等時圈

下一篇：python爬取新筆趣閣小說

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
