軟體測驗期末復習

第三章黑盒測驗
- 等價類劃分
- 因果圖
- 邊值分析
- 功能測驗
第四章白盒測驗
- 邏輯覆寫
- 路徑分析
- 程式路徑的樹表示及路徑編碼
- 程式插裝
- 斷言陳述句
- 程式變異

第三章黑盒測驗

等價類劃分

1.劃分等價類：把數目極多的輸入情況劃分成若干個等價類
如果用集合中的一個輸入條件作為測驗資料進行測驗不能發現程式中的錯誤，那么使用集合中的其他輸入條件進行測驗也不可能發現錯誤

有效等價類vs無效等價類
有效等價類可以是一個，可以是多個
（1）如果輸入條件規定了取值范圍或值的個數，則可確定一個有效等價類和兩個無效等價類，
（2）輸入條件規定了輸入值的集合，或是規定了“必須如何”的條件，則可確定一個有效等價類和一個無效等價類，
（3）如果我們確知，已劃分的等價類中各元素在程式中的處理方式是不同的，則應將此等價類進一步劃分成更小的等價類，
無效等價類至少是一個，可能有多個

2.確定測驗用例

Eg：某程式規定：輸入三個整數作為作為三邊的邊長構成三角形，當此三角形為一般三角形、等腰三角形及等邊三角形時，分別做計算……，試用等價類劃分方法為該程式的構成三角形部分進行測驗用例設計，

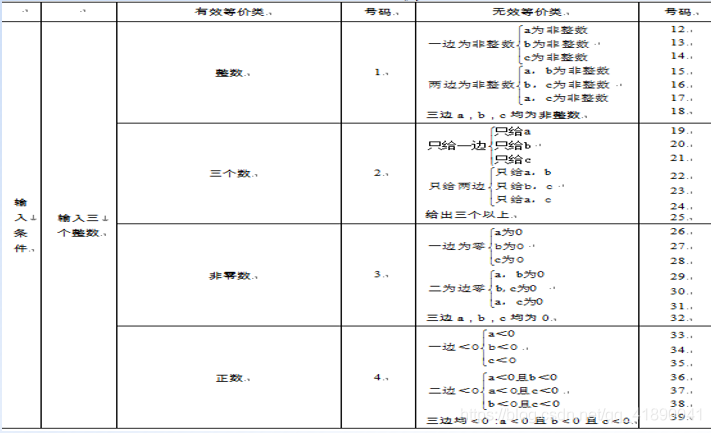

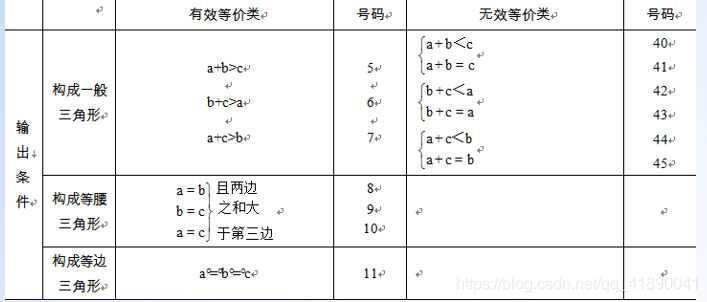

（1）列出等價類表：
在這里插入圖片描述

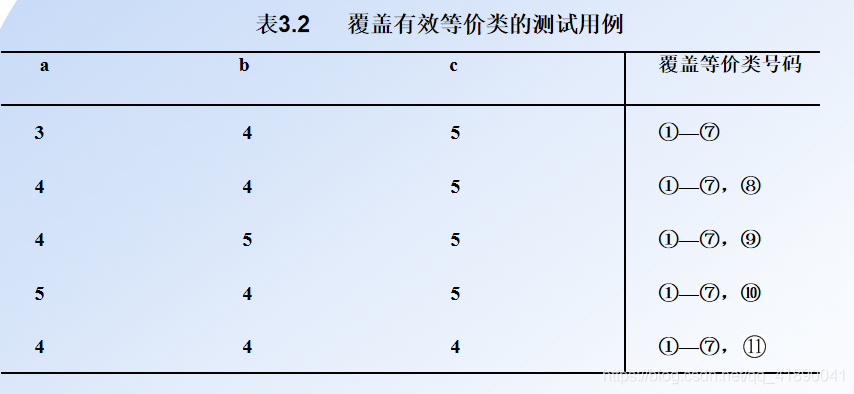

(2)列出覆寫上述等價類的測驗用例

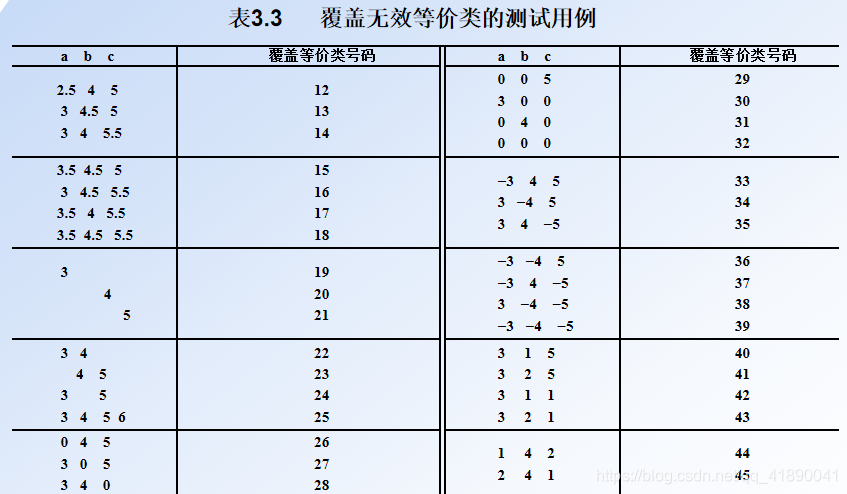

（3）列出覆寫無效等價類的測驗用例

因果圖

1.匯出測驗用例的步驟：分析原因和結果->畫因果圖（標明約束條件）->轉換成判定表->寫測驗用例

2.因果關系

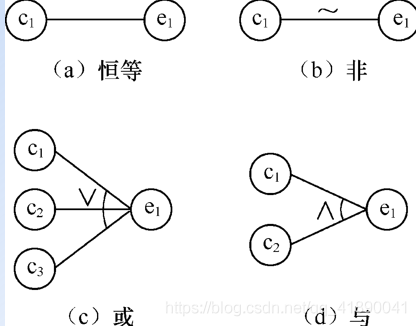

因果關系的基本符號：
在這里插入圖片描述
（1）恒等：若c1是1，則e1也是1；否則e1為0
（2）非：若c1是1，則e1是0；否則e1是1
（3）或：若c1或c2或c3是1，則e1是1；否則e1為0，“或”可有任意個輸入
（4）與：若c1和c2都是1，則e1為1；否則e1為0，“與”也可有任意個輸入

3.輸入和輸出條件的約束

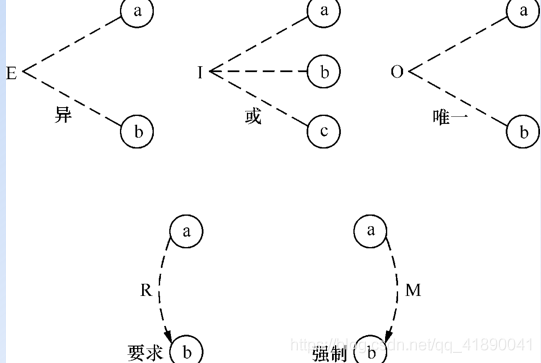

約束符號：
在這里插入圖片描述
輸入條件的約束：
（1）E約束（異）：a和b中至多有一個可能為1，即a和b不能同時為1
（2）I約束（或）：a、b和c中至少有一個必須是1，即a、b和c不能同時為0
（3）O約束（唯一）：a和b必須有一個，且僅有1個為1
（4）R約束（要求）：a是1時，b必須是1，即不可能a是1時b是0
輸出條件的約束：
M約束（強制）：若結果a是1，則結果b強制為0

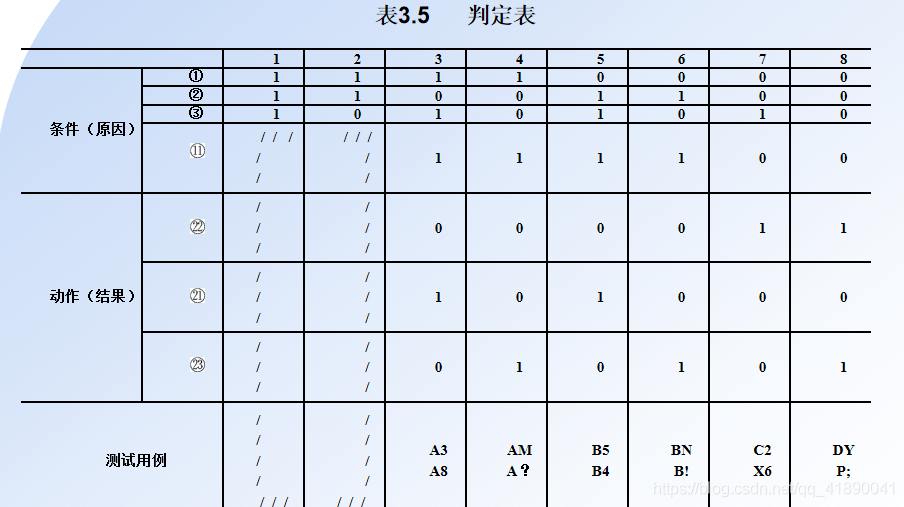

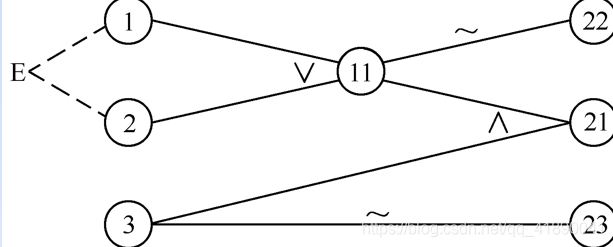

Eg：某個軟體的規格說明書包含這樣的要求：第一列字符必須是A或者B，第二列字符必須是一個數字，在此情況下進行檔案的修改，但如果第1列字符不正確，則給出資訊L；如果第2列字符不是數字，則給出資訊M，

原因：
1：第一列字符是A；
2：第一列字符是B；
3：第二列字符是數字；
結果：
21：進行檔案的修改；
22：給出資訊L；
23：給出資訊M，

在這里插入圖片描述

邊值分析

1.單變數邊界值的選取

五點法vs七點法
五點法：選擇最大值、略低于最大值、正常值、略高于最小值、最小值
七點法：選擇略大于最大值、最大值、略低于最大值、正常值、略高于最小值、最小值、略低于最小值
弱邊界值用五點法，強分析法用七點法

2.多變陣列合情況下邊界值的選取
對于n變數函式，使除一個以外的所有變數取正常值，對剩余的那個變數應用五點法（或七點法）取最小值、略高于最小值、正常值、略低于最大值、最大值，對每個變數都重復進行，

功能測驗

1.功能測驗的系統化
（1）數字型簡單變數
（2）陣列、向量型變數
（3）多維陣列
多維陣列的某一復合分量滿足一定的規范結構，這時，我們就應以此復合分量為基本的測驗資料生成單位

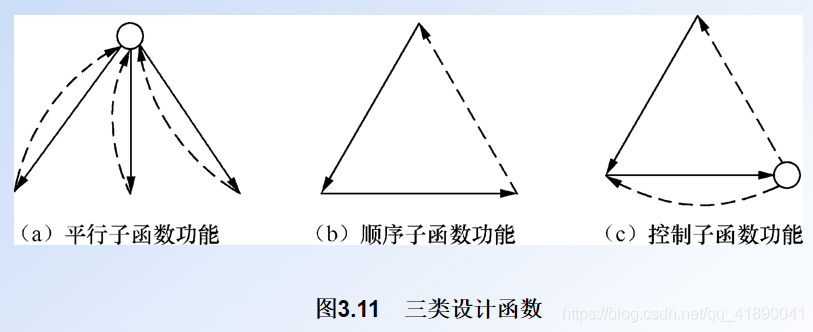

2.模塊功能的分解測驗（對子函式的功能測驗）
在這里插入圖片描述

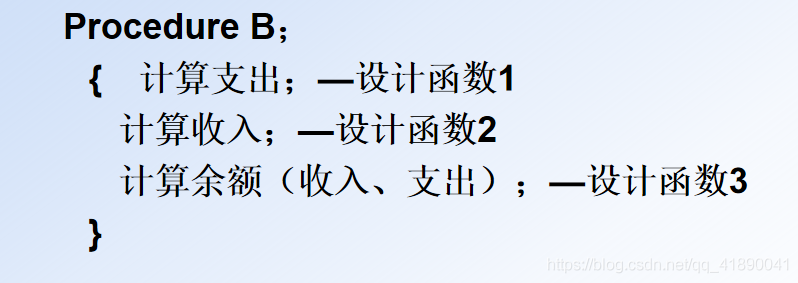

（1）平行子函式

（2）順序子函式

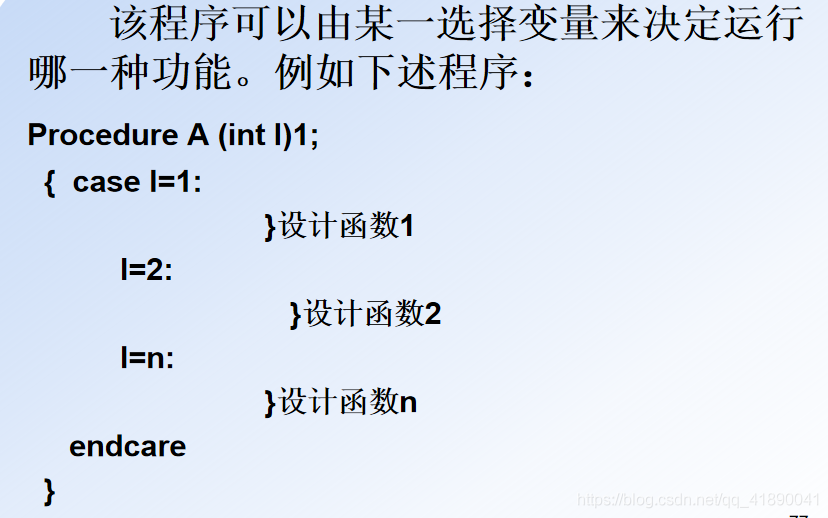

(3)控制子函式（常常被用來選擇計算函式或終止回圈與遞回程序）

第四章白盒測驗

邏輯覆寫

1.幾種常用的邏輯覆寫測驗方法
陳述句覆寫：測驗時，首先設計若干個測驗用例，然后運行被測程式，使程式中的每個可執行陳述句至少執行一次

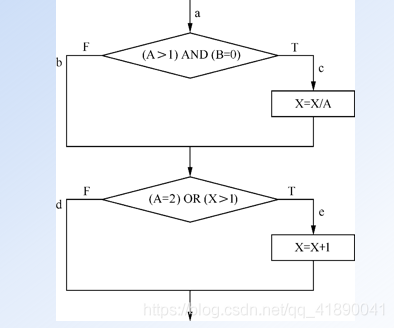

Eg：
在這里插入圖片描述
測驗用例：
A=2,B=0,X=3 路徑為ace，達到陳述句覆寫
A=2,B=1,X=3 路徑為abe，未能達到陳述句覆寫

判定覆寫：使得程式中每個判斷的取真分支和取假分支至少經歷一次，即判斷的真偽值均曾被滿足，
測驗用例：
A=2,B=0,X=3
A=1,B=1,X=1
達到判定覆寫

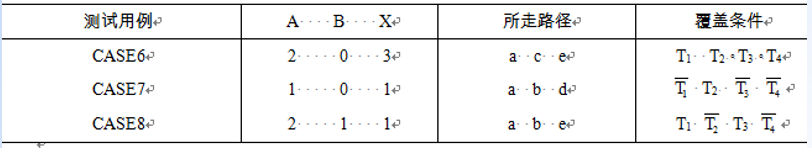

條件覆寫：要使每個判斷中每個條件的可能取值至少滿足一次
T1：A>1
T2: B=0
T3: A=2
T4: X>1
在這里插入圖片描述
3個測驗用例把4個條件的8種情況均做了覆寫，但滿足條件覆寫并不一定滿足判定覆寫，

判定-條件覆寫：使得判斷中每個條件的所有可能至少出現一次，并且每個判斷本身的判定結果也至少出現一次
在這里插入圖片描述
既滿足判定覆寫（覆寫了4個分支bcde），又滿足條件覆寫(覆寫了8種情況），但少了一條路徑acd

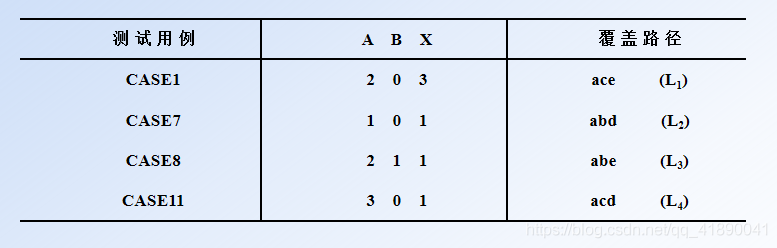

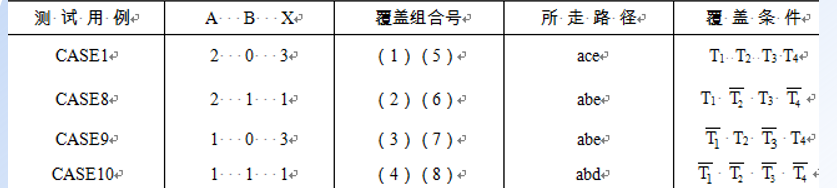

路徑覆寫：要求覆寫程式中所有可能的路徑
在這里插入圖片描述

路徑分析

著眼于路徑分析的測驗可稱為路徑測驗，完成路徑測驗的理想情況是做到路徑覆寫，

1.程式路徑運算式

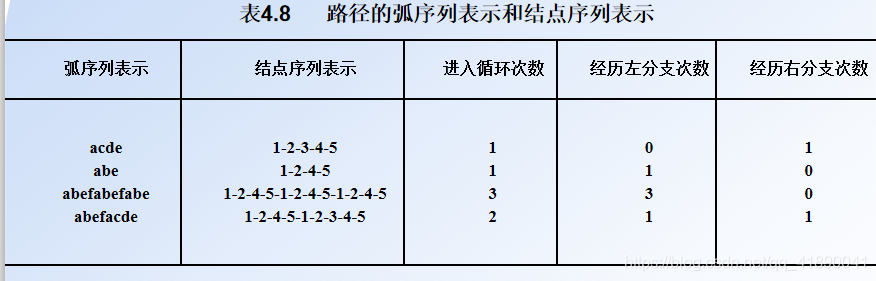

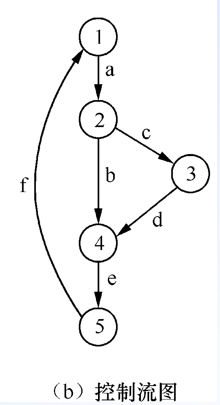

（1）路徑的弧序串列示及節點序串列示
在這里插入圖片描述

（2）路徑運算式

引入兩個運算：乘和加
乘：弧a和弧b相乘，所得的乘積為ab，它表示先沿弧a再沿弧b所經歷的路段
加：弧a與弧b相加，其和a + b表示兩弧是或的關系，是并行的路段

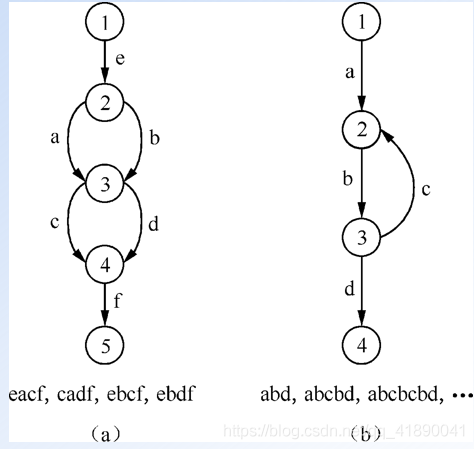

在這里插入圖片描述
圖（a）的路徑運算式為：e(a + b)(c + d)f
圖（b）的路徑運算式為：ab（1+cb+(cb)2+…）d

2.程式中路徑數的計算

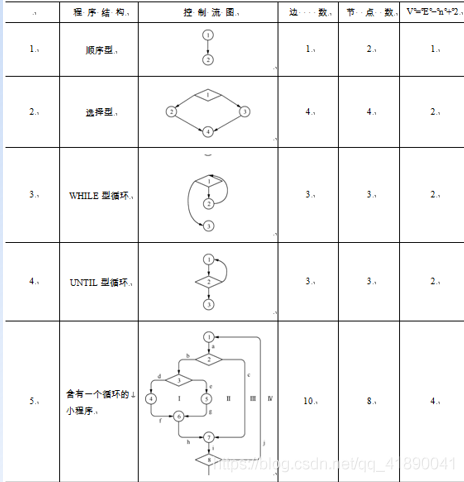

（1）程式復雜度計算

V=E-N+2
V：復雜度
E：邊數
N：結點數（判斷框也算結點）

在這里插入圖片描述

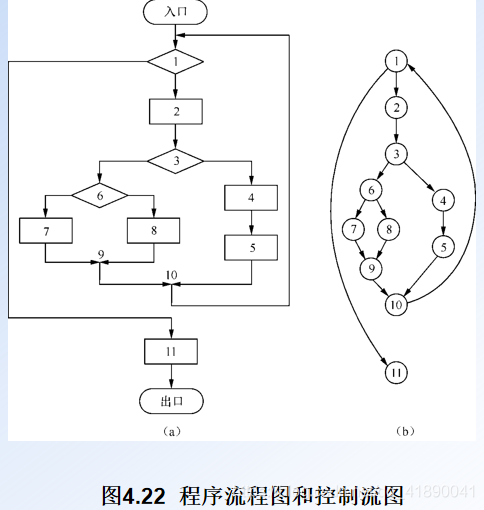

3.計算獨立路徑數

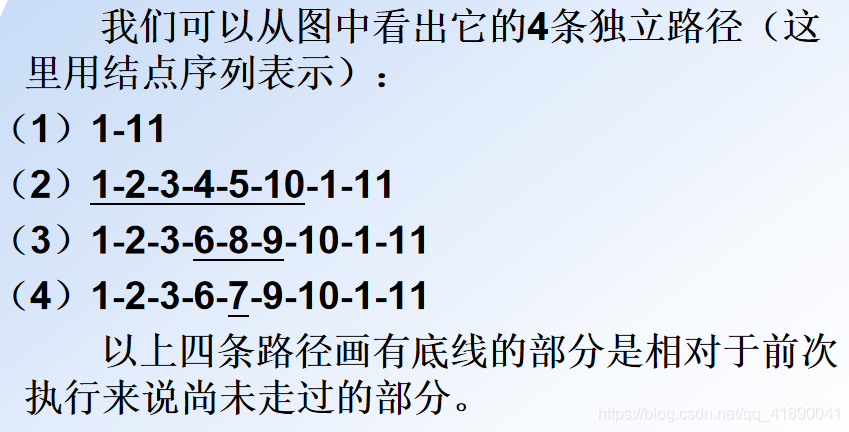

獨立路徑：某一程式的獨立路徑是從程式入口到出口的多次執行中，每次至少一個陳述句（包括運算、賦值、輸入輸出或判斷）是新的

在這里插入圖片描述

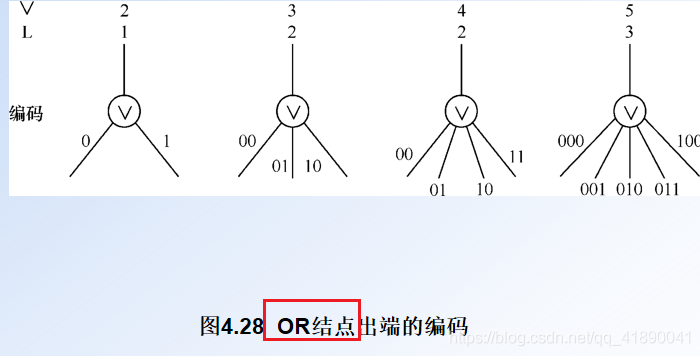

程式路徑的樹表示及路徑編碼

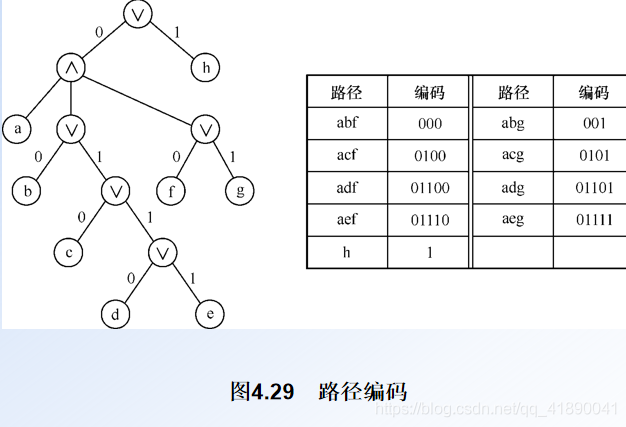

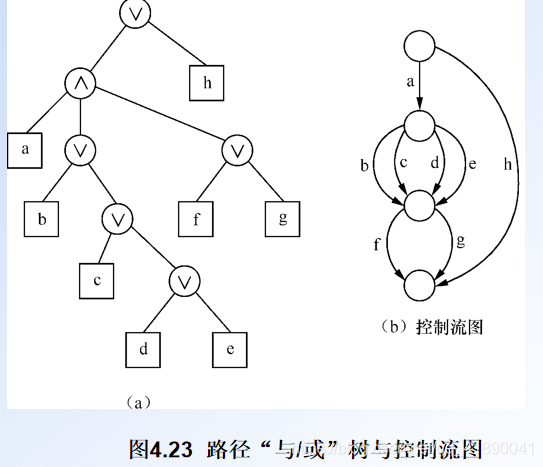

1.路徑“與/或”樹及其特征
在這里插入圖片描述

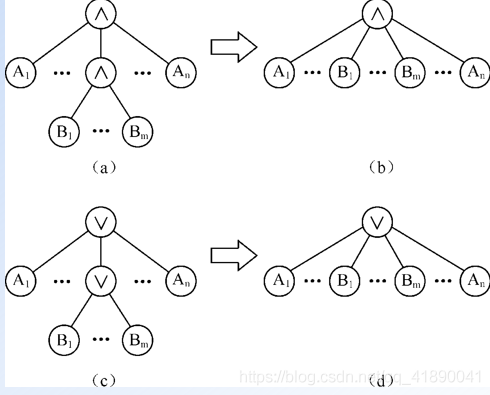

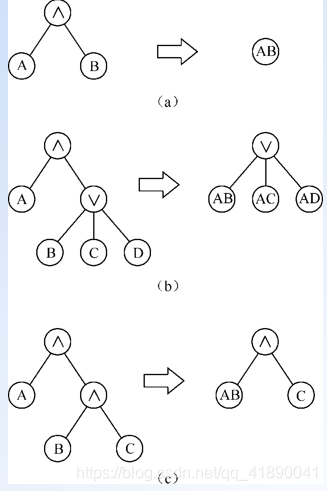

2.簡化路徑樹
AND結點下有AND結點（a）
OR結點下有OR結點（c）

AND結點有一子結點是葉結點A，A相鄰結點也是葉結點（a）
AND結點有一子結點是葉結點A，A相鄰結點是OR結點（b）
AND結點有一子結點是葉結點A，A相鄰結點是AND結點（c）
