1 整體結構

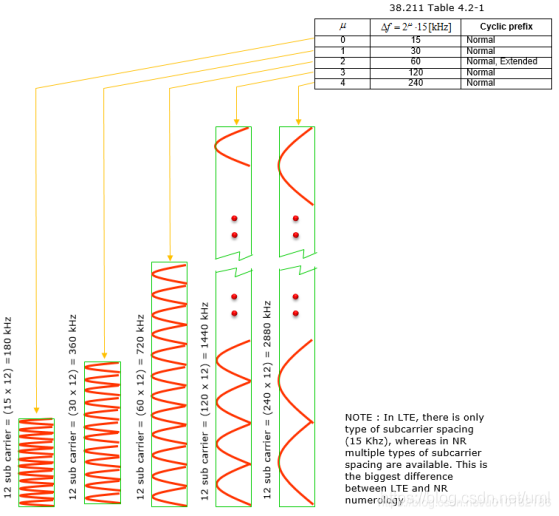

2 引數集—子載波間隔

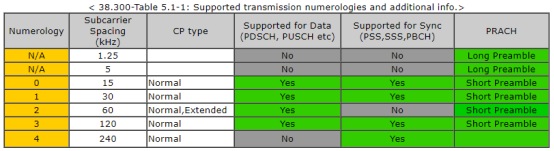

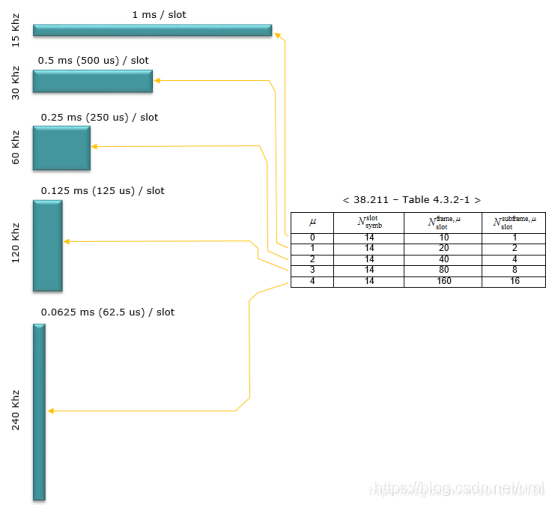

3 引數集和時隙長度

4 引數集和支持的信道

5 OFDM符號時長

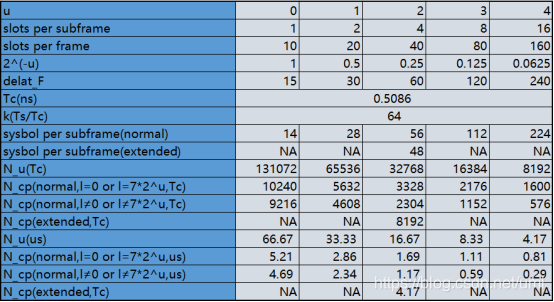

根據38.211 5.3.1節公式計算出的CP和符號長度：

以30kHz為例，一個子幀的符號長度：

6 引數集—采樣時長

NR基本時間單位：

7 無線幀結構

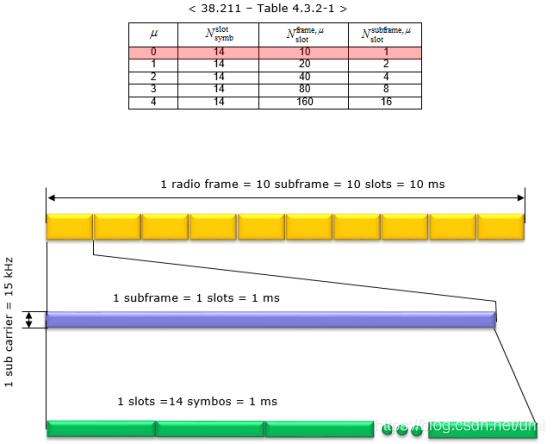

7.1 Normal CP, Numerology = 0

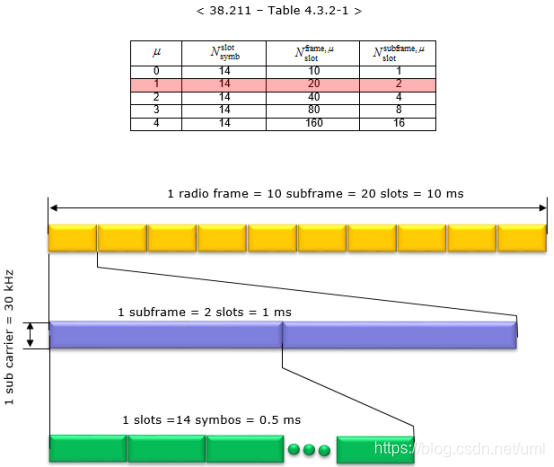

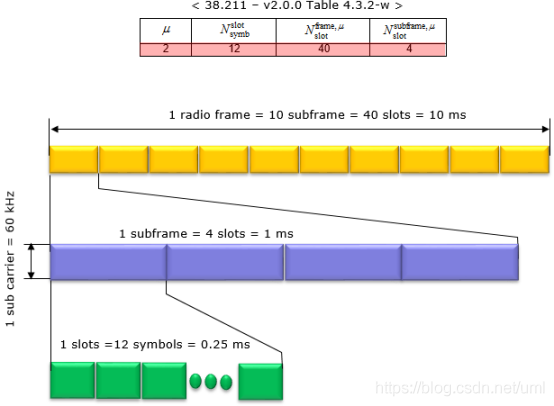

7.2 Normal CP, Numerology = 1

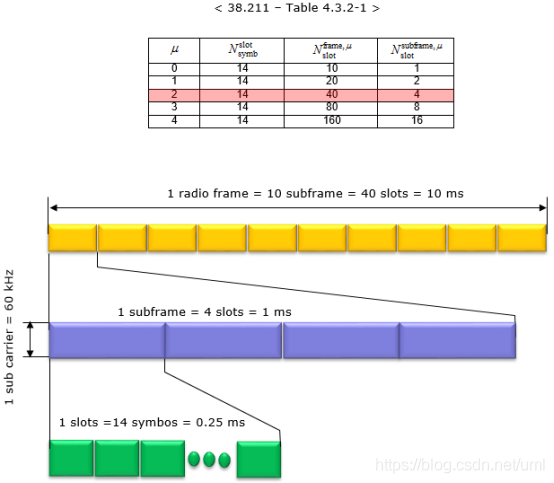

7.3 Normal CP, Numerology = 2

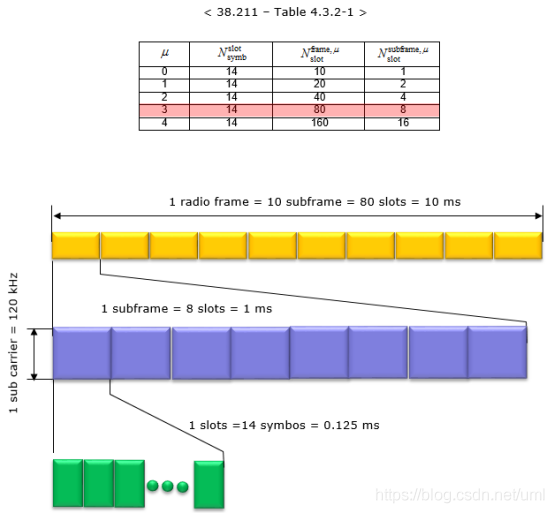

7.4 Normal CP, Numerology = 3

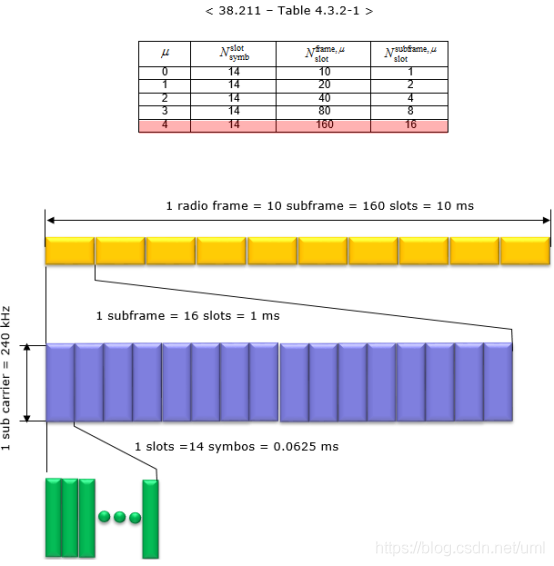

7.5 Normal CP, Numerology = 4

7.6 Extended CP, Numerology = 2

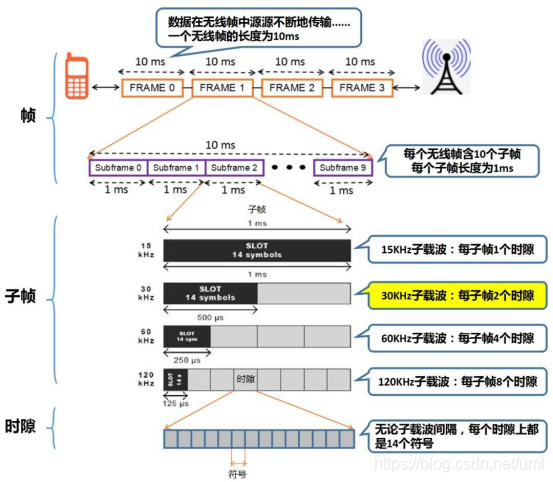

8 子幀/時隙結構

NR TDD四級子幀配置：

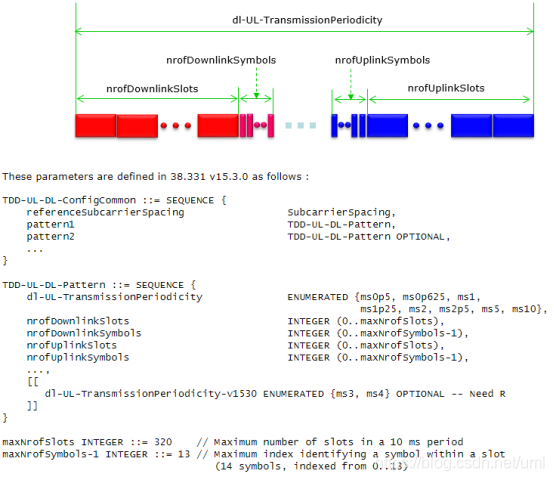

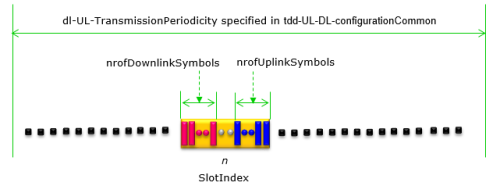

第一級：Cell-Specific RRC信令配置，在SIB1（TDD-UL-DL-ConfigCommon）中承載：

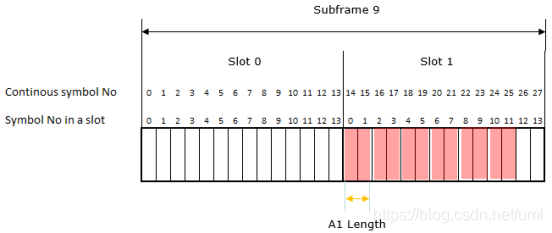

中國移動：DL-UL pattern周期為 5ms，具體時隙配置為：DDDDDDDSUU，其中S時隙符號級為DDDDDDGGGGUUUU (G：GP，U：上行，D：下行)

中國聯通：DL-UL pattern周期為2.5ms雙周期，具體時隙配置為DDDSUDDSUU，其中S時隙符號級配置為DDDDDDDDDDGGUU（G：GP，U：上行，D：下行）

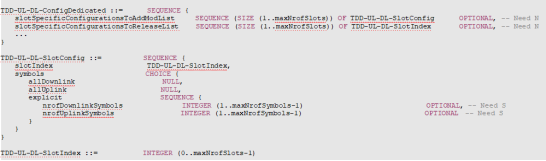

第二級：UE-Specific RRC信令配置，TDD-UL-DL-ConfigDedicated

UE級配置可以覆寫TDD-UL-DL-ConfigCommon中分配的時隙配置，

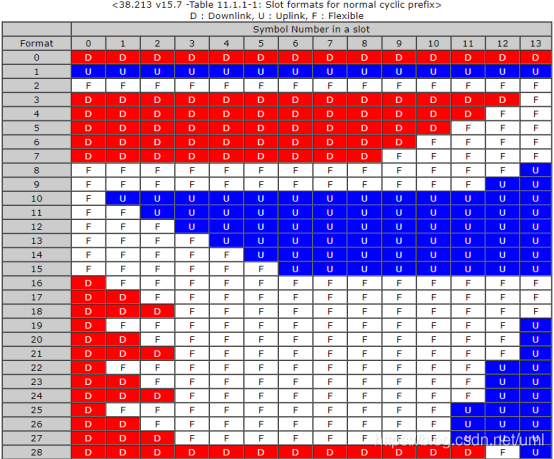

第三級：Group-Common DCI，基站通過PDCCH通知終端SFI（Slot Format Information）資訊，承載該資訊的PDCCH DCI格式為DCI format 2_0，

通過DCI指定某個時隙14個符號的上下行配置，

第四級：UE-Specific DCI，使用DCI format 0_0或DCI format 0_1中的欄位“Time domain resource assignment”指示PUSCH在時域的資源分配情況，使用DCI format 1_0或DCI format 1_1中的欄位“Time domain resource assignment”指示PDSCH在時域的資源分配情況，

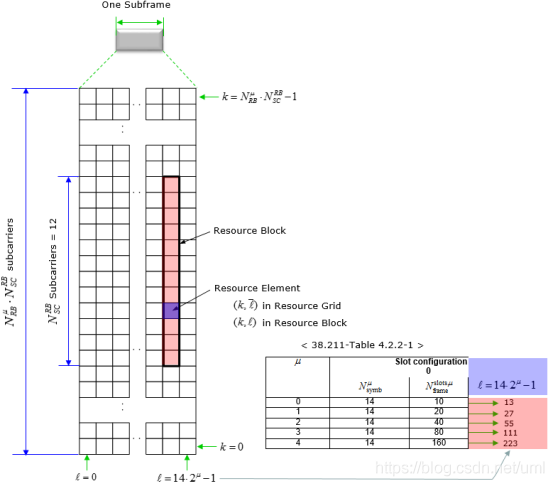

9 資源網格（Resource Grid）

10 SSB

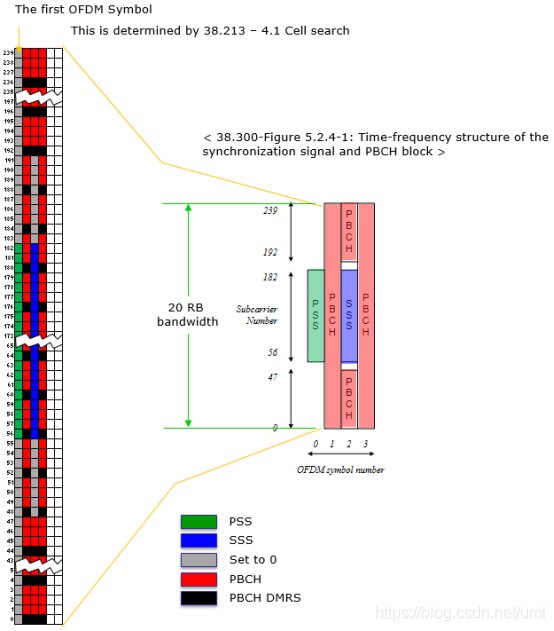

10.1 SSB結構

SS/PBCH塊由240個連續子載波（20個RB）組成
在SS/PBCH塊內，子載波的編號從0增加到239

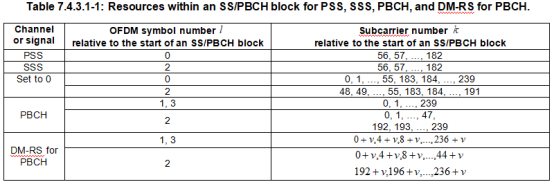

UE可以假定表7.4.3.1-1中表示為“Set to 0”的資源元素設定為零
SS/PBCH塊中的子載波0與公共資源塊

10.2 SSB時域位置

SSB周期：ms5, ms10, ms20, ms40, ms80, ms160

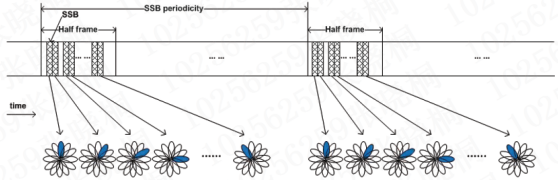

每個SSB周期內會在每個波束上發射SSB

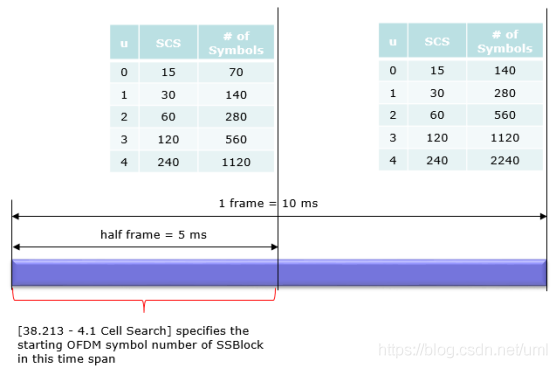

在5ms的半幀內需要發送完所有波束上的SSB
0~3G：4波束；3G~6G：8波束；>6G：64波束；例外：Case C TDD 2.4G~3G：8波束

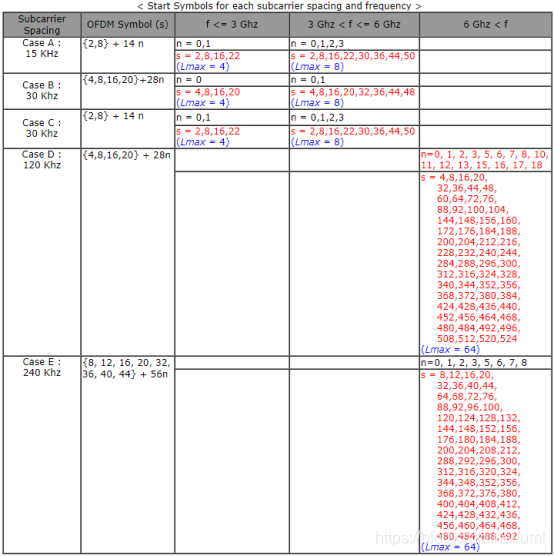

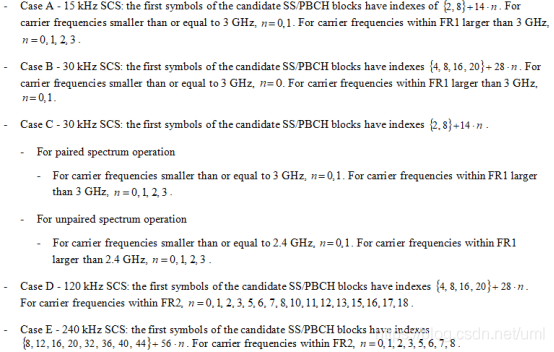

在5ms半幀內每個SSB的起始符號按照不同頻段有不同的case：

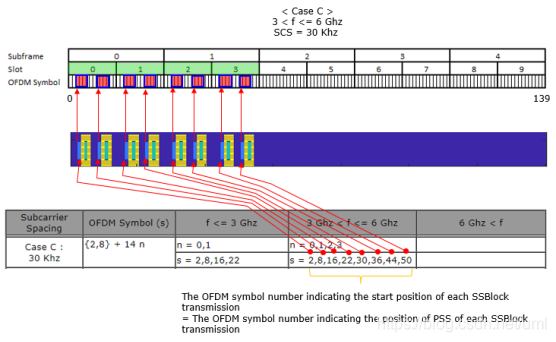

上面的描述總結成圖：

頻段Band和case型別對應關系（38.104）：

一個例子：

10.3 SSB頻域位置

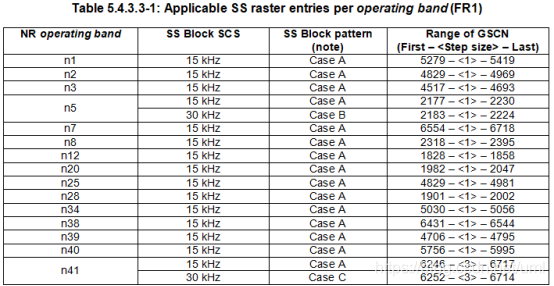

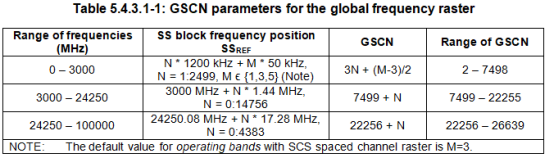

UE根據GSCN盲搜索SSB：

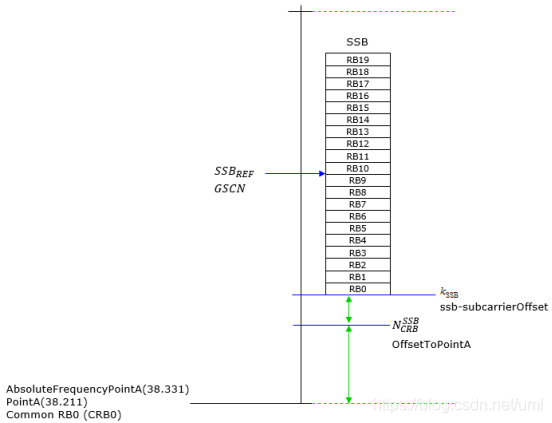

在根據MIB中的Kssb獲得SSB起始RB的CRB位置，然后根據SIB1中的OffsetToPointA計算出CRB0最低子載波的位置PointA，再根據SIB1中指示的帶寬，UE就可以知道小區的頻率范圍，

11 PRACH

11.1 時域位置

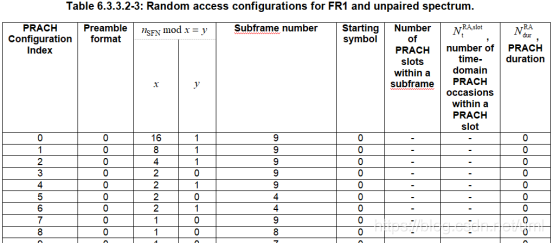

PRACH的時域資源由SIB1->rach-ConfigCommon->rach-ConfigGeneric-> prach-ConfigurationIndex通知UE，根據該值查38.211中的Table 6.3.3.2-2~Table 6.3.3.2-4即可獲得具體的時域位置，

-FR1，FDD/SUL小區，查表6.3.3.2-2

-FR1，TDD，查表6.3.3.2-3

-FR2，TDD，查表6.3.3.2-4

PRACH Configuration Index：RO索引值，SIB1中的prach-ConfigurationIndex取值，
Preamble format：Preamble格式，
：確定RO所在的系統幀號位置，比如n mod 1 = 0，表示每個系統幀都可以發送Preamble，
Subframe number：PRACH所在的子幀號，
Starting symbol：第一個RACH RO的起始符號，
Number of PRACH slots within a subframe：一個子幀內包含PRACH的時隙數，
：一個PRACH時隙內，包含的RO個數，也即Preamble的時域發送機會數，長序列固定為1，
：一個RO占用的符號數，

這樣，UE通過SIB1中的prach-ConfigurationIndex取值即可獲得PRACH的時域引數，

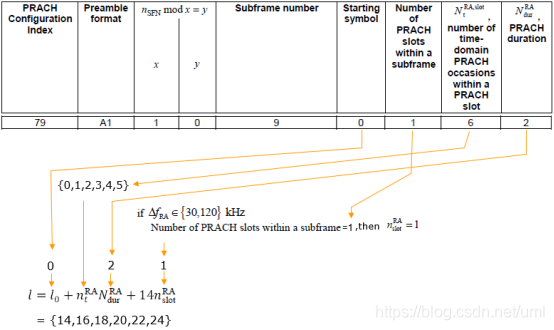

舉例：TDD FR1 RachConfig = 79, SCS = 30Khz

< 38.211 v15.3.0-Table 6.3.3.2-3: Random access configurations for FR1 and unpaired spectrum >

11.2 頻域位置

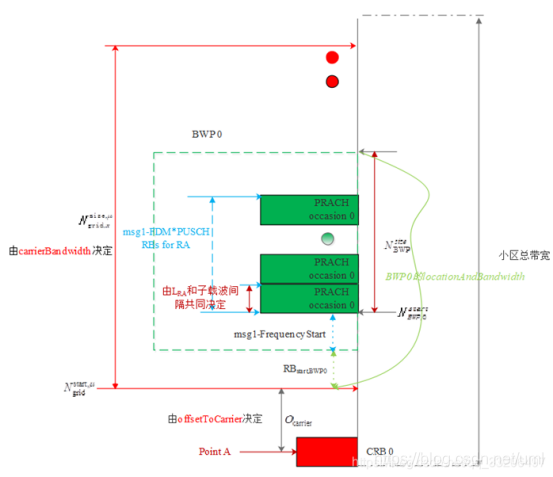

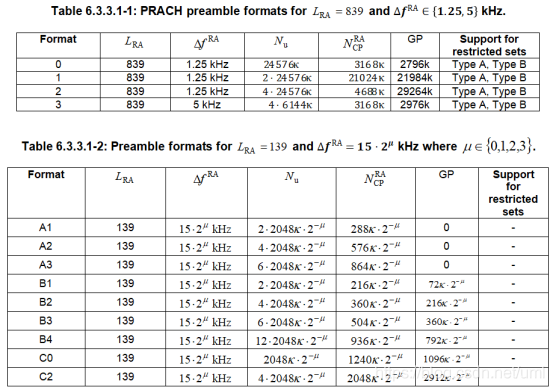

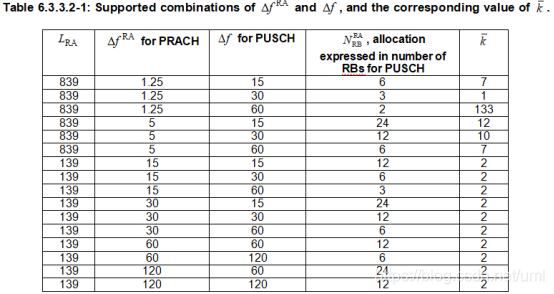

PRACH在頻域位置由IE RACH-ConfigGeneric中引數msg1-FrequencyStart和msg1-FDM所指示，其中msg1-FrequencyStar確定PRACH occasion 0的RB其實位置相對于上行BWP的頻域起始位置(即BWP 0)的偏移，即確定PRACH的頻域起始位置，msg1-FDM的取值為{1,2,4,8}，它確定頻域PRACH occasion的個數，而PRACH在業務信道上占用的RB數由prach-RootSequenceIndex指示preamble序列，然后根據ΔfRA共同確定PUSCH所占用的RB數(參見38.211表6.3.3.2-1)，根據表6.3.3.1-1~6.3.3.1-2可以由PRACH Format格式查到PRACH的子載波間隔，
