## 簡介

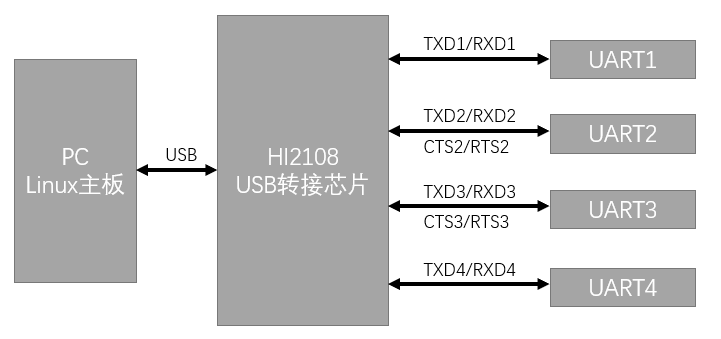

HI2108是一款 USB 轉 4 串口控制芯片，提供 4 組全雙工的異步串口 UART1/2/3/4，用于為計算機擴展異步串口，或者將普通的串口設備升級到 USB 總線。HI2108非常適合于Linux工控服務器/樹莓派主板等串口/RS232/RS485拓展。
## 主要特性
- 作業電壓3.3V。
- 全速USB2.0 介面。
- 無需外部晶振，全溫范圍內波特率誤差<0.2%。
- 支持從300bps到2Mbps的通信波特率。

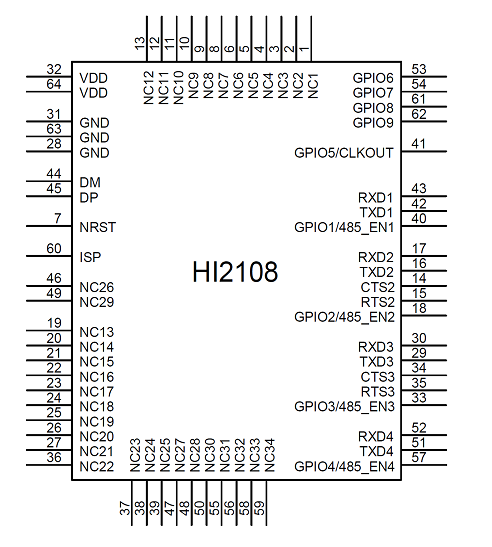

- LQFP-64 無鉛封裝，兼容 RoHS。
- 串口驅動支持：Windows XP/Vista/Win7/Win8/Win10/Win server/Linux 等。
- UART2/3支持CTS/RTS信號，所有UART支持485發送接收使能引腳。
## 功能說明
* HI2108內置上電復位電路，RST引腳僅需要外接一個0.1uF電容即可作業。
* HI2108內置時鐘產生器，可以產生48MHz USB信號給USB控制器和處理單元，同時可以通過USB總線上的SOF幀信號來動態校準內部時鐘電路。作業時，可以保證全溫范圍內USB和串口的正常作業(其中串口波特率誤差<0.2%).
* HI2108提供4組全雙工異步串口UART1/2/3/4 其中UART2/3 支持RTS/CTS信號。所有UART支持485自動收發使能信號。4組串口所支持的資料包括1個低電平起始位,5,6,7,8個資料位,1或者2個高電平停止位，支持奇偶校驗位. 支持常用波特率2400、4800、9600、19.2K、38.4K、57.6K、11.2K、230.4K、250K、460.8K、500K、921.6K，1M、2M。串口發送信號的波特率誤差小于0.2%，串口接收信號的允許波特率誤差不大于2%。
