Qt自定義控制元件DLL檔案生成及使用

一、Qt自定義控制元件的制作

參照我的上一篇博客：Qt自定義控制元件繪制儀表盤
這一次需要生成DLL檔案，所以創建的檔案流程有不同，創建程序如下：

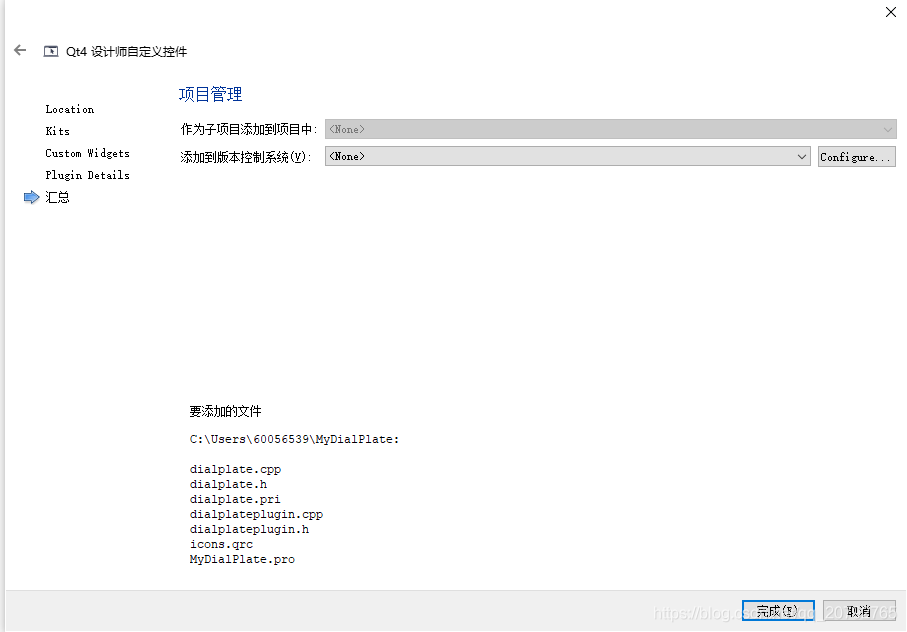

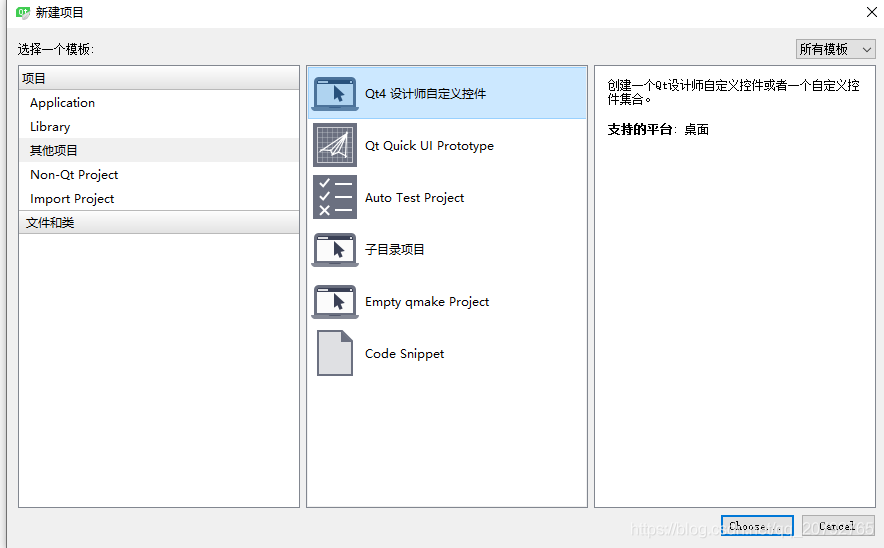

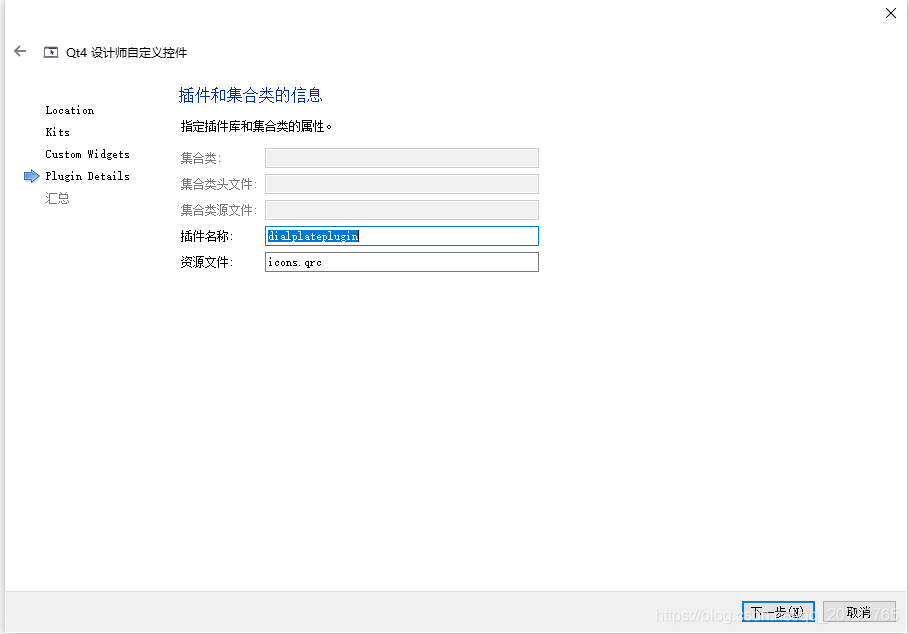

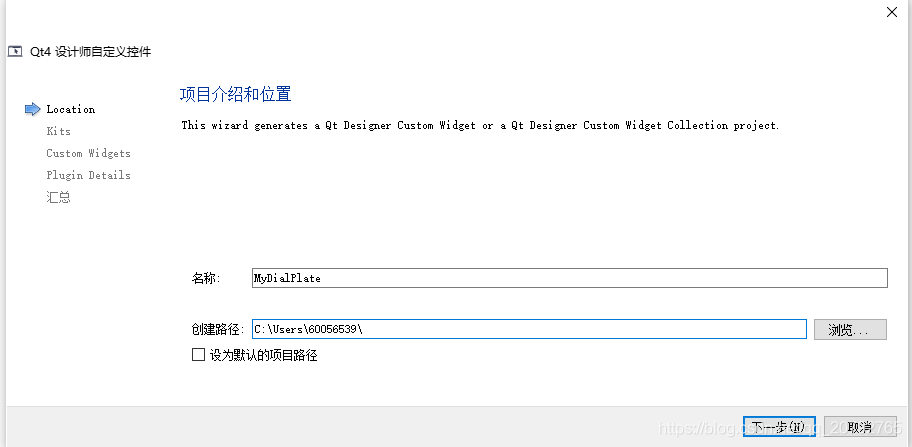

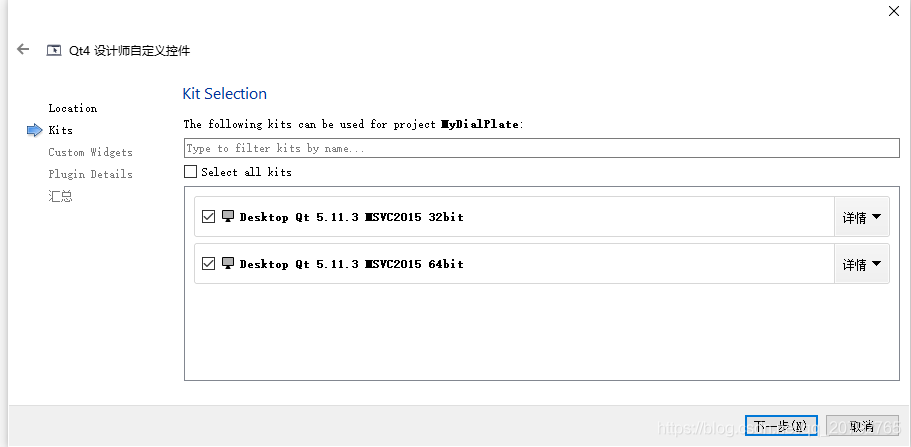

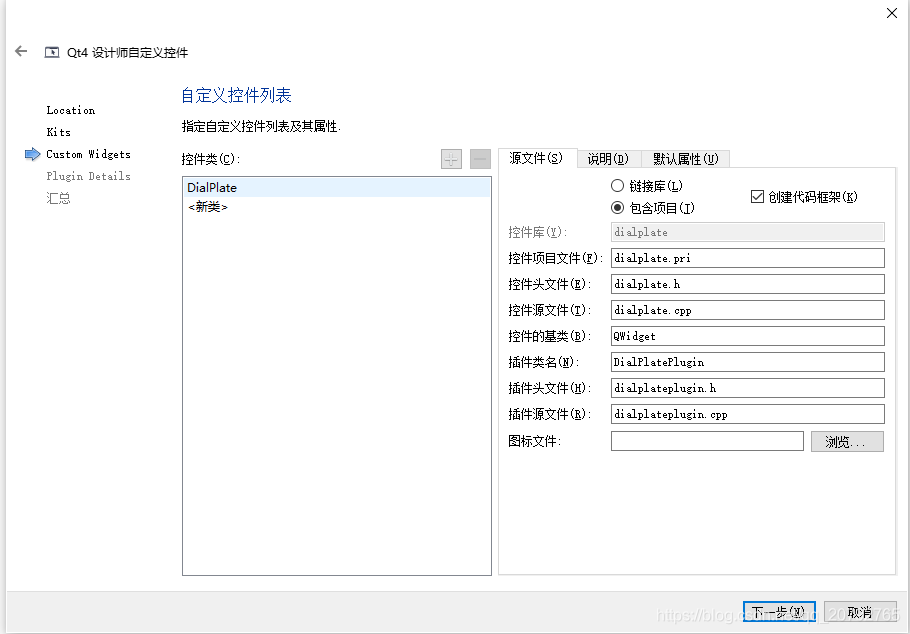

1 新建專案：

專案新建完成！
2 在dialplate.h中添加如下代碼

#ifndef DIALPLATE_H
#define DIALPLATE_H

#include <QWidget>
#include<QPainter>

class _declspec(dllexport) DialPlate : public QWidget
{
    Q_OBJECT

public:
    DialPlate(QWidget *parent = 0);
    ~DialPlate();
    void paintEvent(QPaintEvent *event);//系統自動呼叫
    int getBigDivided() const;
    void setBigDivided(int value);

    int getSmallDivided() const;
    void setSmallDivided(int value);

    int getScale() const;
    void setScale(int value);

    int getValue() const;
    void setValue(int value);

private:
    double centerRadius;//表盤中心圓半徑
    double inRadius;//表盤內圓半徑
    double midRadius;//表盤中間圓半徑
    double outRadius;//表盤最外圓半徑
    int bigDivided;//大刻度等分數
    int smallDivided;//小刻度等分數
    int scale;//倍率
    int scaleCount;//scale的位數
    int value;//刻度盤的值
    void SetParamsInit();
    void SetOtherBackground(QPainter *painter);
    void DrawPlate(QPainter *painter);
    void DrawRing(QPainter *painter,QColor backColor, QColor ringColor,double inRadius,double outRadius);
    void DrawScale(QPainter *painter);
    void DrawText(QPainter *painter);
    void DrawNeedle(QPainter *painter);
    void DrawArcRing(QPainter *painter);
    void DrawValue(QPainter *painter);
};

#endif

3 在dialplate.cpp中添加如下代碼

#include "dialplate.h"
#include"math.h"

#include<QDebug>
#include<cmath>

DialPlate::DialPlate(QWidget *parent) :
    QWidget(parent)
{
    bigDivided=10;
    smallDivided=10;
    scale=1;
    scaleCount=1;
    value=0;
}

DialPlate::~DialPlate()
{

}

void DialPlate::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);//宣告一個畫家物件
    painter.setRenderHint(QPainter::Antialiasing);//抗鋸齒形
    //初始化引數設定
    this->SetParamsInit();
    //填充表盤周圍為透明色
    this->SetOtherBackground(&painter);
    //畫表盤
    this->DrawPlate(&painter);
}

int DialPlate::getValue() const
{
    return value;
}

void DialPlate::setValue(int value)
{
    this->value = value;
}

int DialPlate::getScale() const
{
    return scale;
}

void DialPlate::setScale(int value)
{
    this->scale = value;
}

int DialPlate::getSmallDivided() const
{
    return smallDivided;
}

void DialPlate::setSmallDivided(int value)
{
    this->smallDivided = value;
}

int DialPlate::getBigDivided() const
{
    return bigDivided;
}

void DialPlate::setBigDivided(int value)
{
    this->bigDivided = value;
}
//初始化引數設定
void DialPlate::SetParamsInit()
{
    centerRadius=(this->width()-290/340.0*this->width())/2;
    inRadius=(this->width()-76/340.0*this->width())/2;
    midRadius=(this->width()-38/340.0*this->width())/2;
    outRadius=(this->width()-14/340.0*this->width())/2;
}
//設定表盤周圍為透明色
void DialPlate::SetOtherBackground(QPainter *painter)
{
    painter->save();
    painter->setBrush(Qt::transparent);
    painter->fillRect(this->rect(),QColor(0,0,0,0));
    painter->restore();
}
//畫表盤
void DialPlate::DrawPlate(QPainter *painter)
{
    //畫最外環
    DrawRing(painter,QColor(240,240,240), QColor(100,100,100),midRadius,outRadius);
    //畫中間黑環
    DrawRing(painter,QColor(240,240,240), QColor(0,0,0),inRadius,midRadius);
    //畫小環
    DrawRing(painter,QColor(240,240,240), QColor(100,100,100),centerRadius,inRadius);
    //畫刻度
    DrawScale(painter);
    //畫黃色指示條
    DrawArcRing(painter);
    //畫中心點圓
    DrawRing(painter,QColor(240,240,240), QColor(233,123,90),0,centerRadius);
    //畫數字
    DrawText(painter);
    //畫指標
    DrawNeedle(painter);
    //畫值
    DrawValue(painter);
}
//畫圓環
void DialPlate::DrawRing(QPainter *painter,QColor backColor, QColor ringColor, double inRadius, double outRadius)
{
    QBrush qbrush(ringColor);
    painter->setBrush(qbrush);
    painter->drawEllipse(QPointF(this->width()/2.0,this->height()/2.0),outRadius,outRadius);
    qbrush.setColor(backColor);
    painter->setBrush(qbrush);
    painter->drawEllipse(QPointF(this->width()/2.0,this->height()/2.0),inRadius,inRadius);

}
//畫刻度
void DialPlate::DrawScale(QPainter *painter)
{
    QPen qpen(Qt::white);
    double startRadius;//起點半徑
    double endRadius=midRadius;//終點半徑
    //繪制刻度
    for(int i=0;i<=bigDivided*smallDivided;i++)
    {
        if(i%smallDivided==0)
        {
            startRadius=inRadius;//大刻度
            qpen.setWidthF(2.5);
        }
        else
        {
            startRadius=inRadius+(midRadius-inRadius)/2;//小刻度
            qpen.setWidthF(1.5);
        }
        painter->setPen(qpen);
        //起點坐標
        double xPosStart=this->width()/2+startRadius*cos(3.14*3/4+i*3.14*3/2/bigDivided/smallDivided);
        double yPosStart=this->height()/2+startRadius*sin(3.14*3/4+i*3.14*3/2/bigDivided/smallDivided);
        //終點坐標
        double xPosEnd=this->width()/2+endRadius*cos(3.14*3/4+i*3.14*3/2/bigDivided/smallDivided);
        double yPosEnd=this->height()/2+endRadius*sin(3.14*3/4+i*3.14*3/2/bigDivided/smallDivided);
        painter->drawLine(QPointF(xPosStart,yPosStart),QPointF(xPosEnd,yPosEnd));
    }

}
//畫數字
void DialPlate::DrawText(QPainter *painter)
{
    //計算scale是幾位數
    int scaleCount=1;
    int tempScale=scale;
    while (tempScale/10)
    {
        scaleCount++;
        tempScale/=10;
    }
    int fontSize=30-3*scaleCount;
    QPen qpen(Qt::green);
    qpen.setWidthF(1.0);
    painter->setPen(qpen);
    QFont font=painter->font();
    font.setPixelSize(fontSize);
    painter->setFont(font);
    double textRadius=inRadius-30;
    for(int i=0;i<=bigDivided;i++)
    {
        double xPosText=this->width()/2+textRadius*cos(3.14*3/4+i*3.14*3/2/bigDivided);
        double yPosText=this->height()/2+textRadius*sin(3.14*3/4+i*3.14*3/2/bigDivided);
        QRectF textQRect(xPosText-25,yPosText-12,50,24);
        painter->drawText(textQRect,Qt::AlignCenter,QString::number(i*scale));
    }

}
//畫指標
void DialPlate::DrawNeedle(QPainter *painter)
{
    double needleRadius=this->width()/2-90/340.0*this->width();
    double needleCenterRadius=centerRadius-16/340.0*this->width();
    //畫指標的圓
    DrawRing(painter,Qt::red, Qt::red,0,needleCenterRadius+4);
    double biggestValue=bigDivided*scale;
    //超出量程則顯示為最大值
    if(value>biggestValue)
    {
        value=bigDivided*scale;
    }
    //指標三角形的三個點坐標
    double xPosNeedle0=this->width()/2+needleRadius*cos(3.14*3/4+value/biggestValue*3.14*3/2);
    double yPosNeedle0=this->height()/2+needleRadius*sin(3.14*3/4+value/biggestValue*3.14*3/2);
    double xPosNeedle1=this->width()/2+needleCenterRadius*cos(3.14*3/4+value/biggestValue*3.14*3/2+3.14/2);
    double yPosNeedle1=this->height()/2+needleCenterRadius*sin(3.14*3/4+value/biggestValue*3.14*3/2+3.14/2);
    double xPosNeedle2=this->width()/2+needleCenterRadius*cos(3.14*3/4+value/biggestValue*3.14*3/2-3.14/2);
    double yPosNeedle2=this->height()/2+needleCenterRadius*sin(3.14*3/4+value/biggestValue*3.14*3/2-3.14/2);
    //畫三角形
    QPen qpen(Qt::red);
    QBrush qbrush(Qt::red);
    painter->setPen(qpen);
    painter->setBrush(qbrush);
    QPointF points[3]={QPointF(xPosNeedle0,yPosNeedle0),QPointF(xPosNeedle1,yPosNeedle1),
                       QPointF(xPosNeedle2,yPosNeedle2)};
    painter->drawPolygon(points,3);
}
//畫黃色刻度條上的環形指示帶(兩個扇形相減）
void DialPlate::DrawArcRing(QPainter *painter)
{
    //畫黃色扇形
    if(value>bigDivided*scale)
    {
        value=bigDivided*scale;
    }
    QBrush qbrush(QColor(255,255,0,100));
    QPen qpen(QColor(255,255,0,100));
    painter->setBrush(qbrush);
    painter->setPen(qpen);
    QRectF outRect(19/340.0*this->width(),19/340.0*this->height(),2*midRadius,2*midRadius);
    int startAngle=225*16;
    int endAngle=(int)(225+(value/(double)(bigDivided*scale))*270)*16;
    int spanAngle=startAngle-endAngle;//角度差(默認為逆時針，負數則為順時針）
    painter->drawPie(outRect,startAngle,spanAngle);
    //畫減去部分的扇形
    QRectF inRect(38/340.0*this->width(),38/340.0*this->height(),2*inRadius,2*inRadius);
    qbrush.setColor(QColor(100,100,100));
    qpen.setColor(QColor(100,100,100));
    painter->setBrush(qbrush);
    painter->setPen(qpen);
    painter->drawPie(inRect,startAngle,spanAngle+(-16));//為了完全減去黃色內部區域，多減一個單位(16)
}
//在表盤上顯示數值
void DialPlate::DrawValue(QPainter *painter)
{
    //計算scale是幾位數
    int scaleCount=1;
    int tempScale=scale;
    while (tempScale/10)
    {
        scaleCount++;
        tempScale/=10;
    }
    int fontSize=30-3*scaleCount;
    QBrush qbrush(Qt::blue);
    QPen qpen(Qt::blue);
    QFont font=painter->font();
    font.setPixelSize(fontSize);
    painter->setFont(font);
    painter->setBrush(qbrush);
    painter->setPen(qpen);
    QRectF valueRect(this->width()/2-25,this->height()/2+90/340.0*this->width(),50,30);
    painter->drawText(valueRect,Qt::AlignCenter,QString::number(value));
}

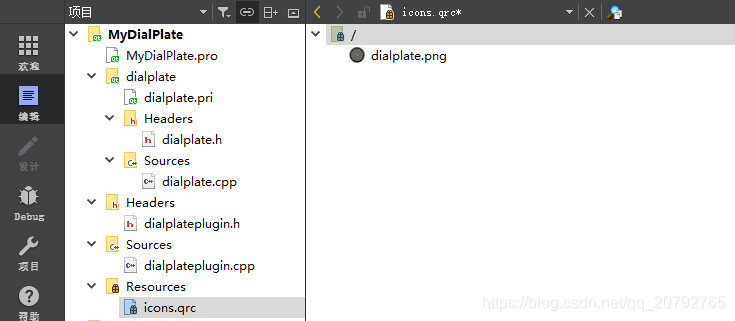

4 添加圖示資源

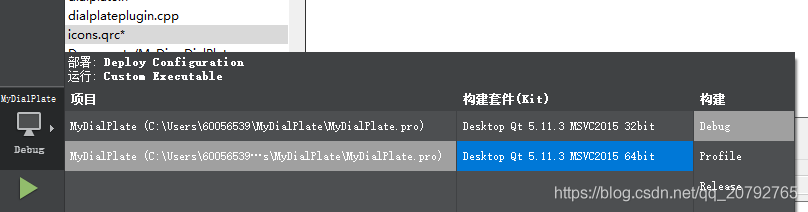

5 選擇構建模式
這里有四種方式，對應以后在四種情況下使用：以后使用的時候要位數（32bit/64bit)和Debug/Release要和自己使用的專案對應起來，這里我們四種都生成一下，后面方便使用，

生成四個檔案夾

6 有用檔案

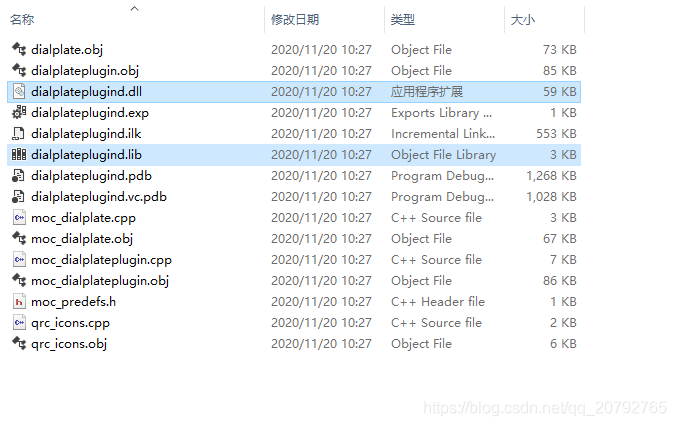

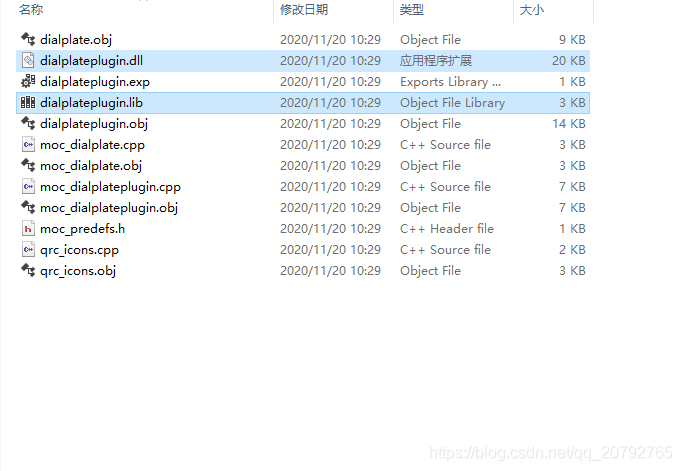

檔案夾里大概就是這些檔案，我們需要用的就是選擇的兩個（對比Debug和Release生成的檔案有細微差別，Degbug檔案后面多了一個d)，再加上源檔案夾里的dialplate.h檔案

自定義控制元件DLL檔案創建完畢

二、DLL檔案的使用

1 QtCreator使用DLL檔案

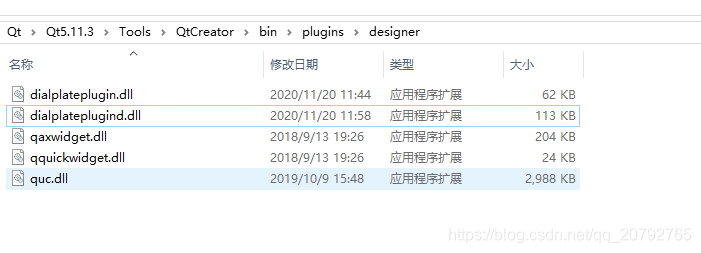

Qt自帶的QtCreator默認是32bit，所以要直接在Qt中使用的話我目前只能使用32bit的DLL檔案，如果有大神能夠用64bit的DLL方法希望評論區一起交流一下,將32bit/release版本的.dll檔案復制到QtCreator的路徑下，然后打開Qt就可以看到控制元件了（無需將32bit/debug版本的放入，QtCreator只支持32bit/release版本的.dll檔案），

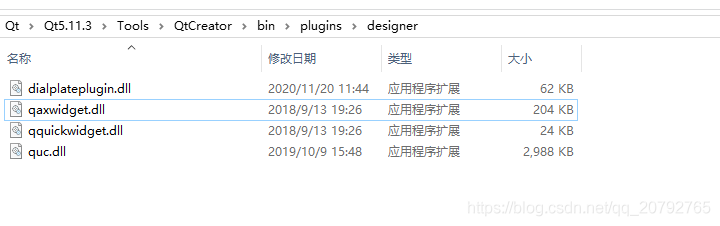

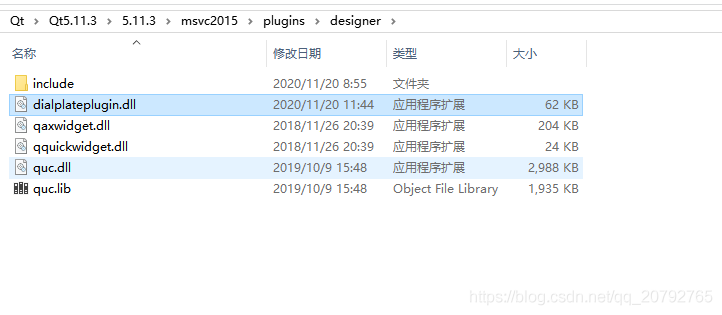

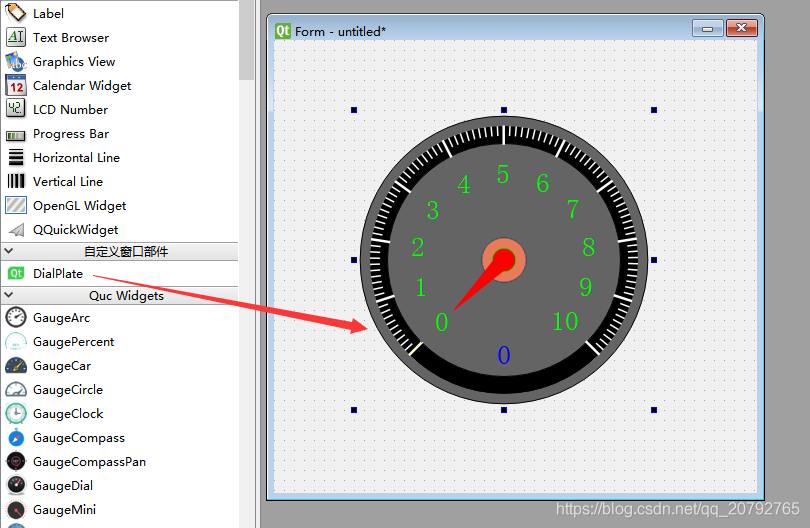

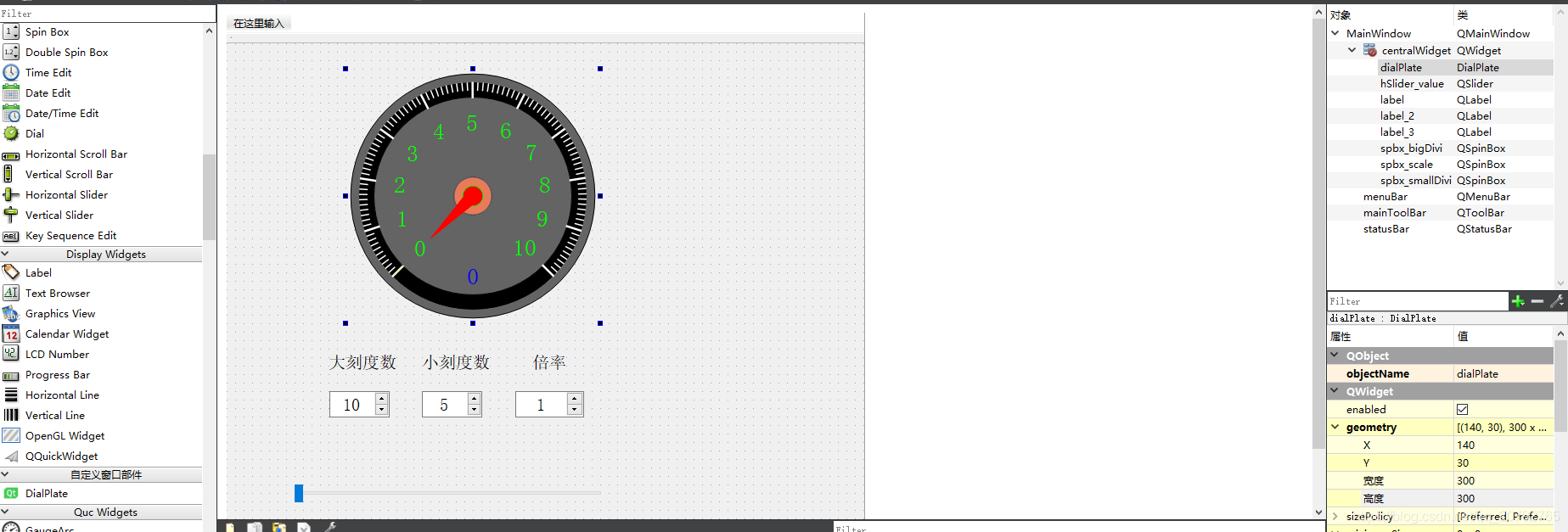

32bit/release版本的dialplateplugin.dll到designer,然后重新打開Qt，就可以看到自定義控制元件，拖到Ui界面也正常顯示，


如果將release和debug的DLL檔案同時放入，debug的DLL檔案不能正常加載，

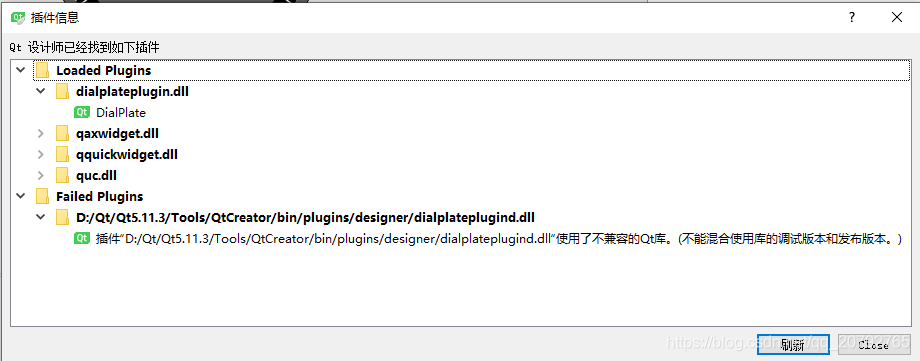

點擊工具->From Editor->About Qt Designer Plugins

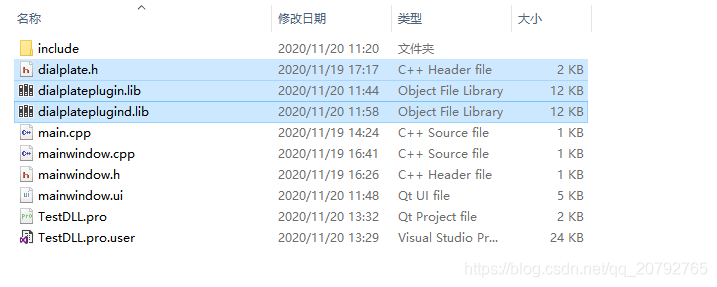

將dialpalte.h、dialplateplugin.lib(release版本)和dialplateplugind.lib(debug版本)檔案放入專案的原始碼檔案夾，

將dialplate.h添加到專案中，

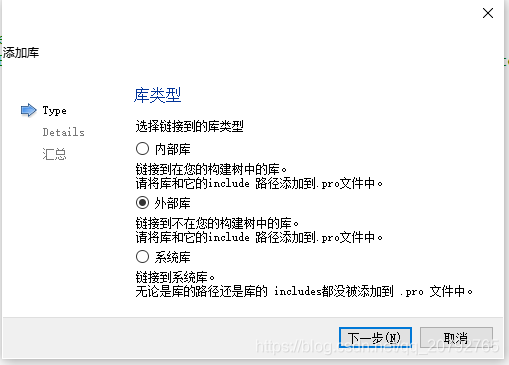

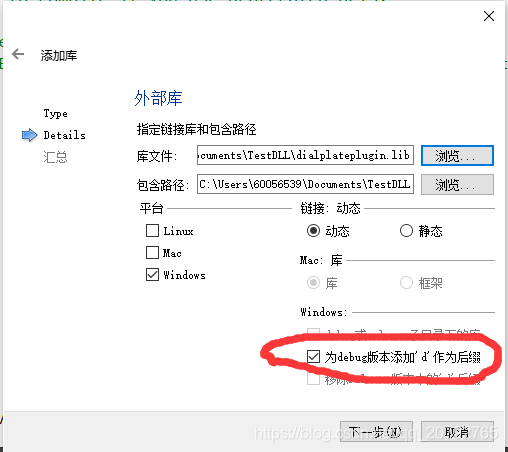

將dialplateplugin.lib添加到外部庫中，注意紅色打鉤地方，這保證專案不僅可以release，還能debug，

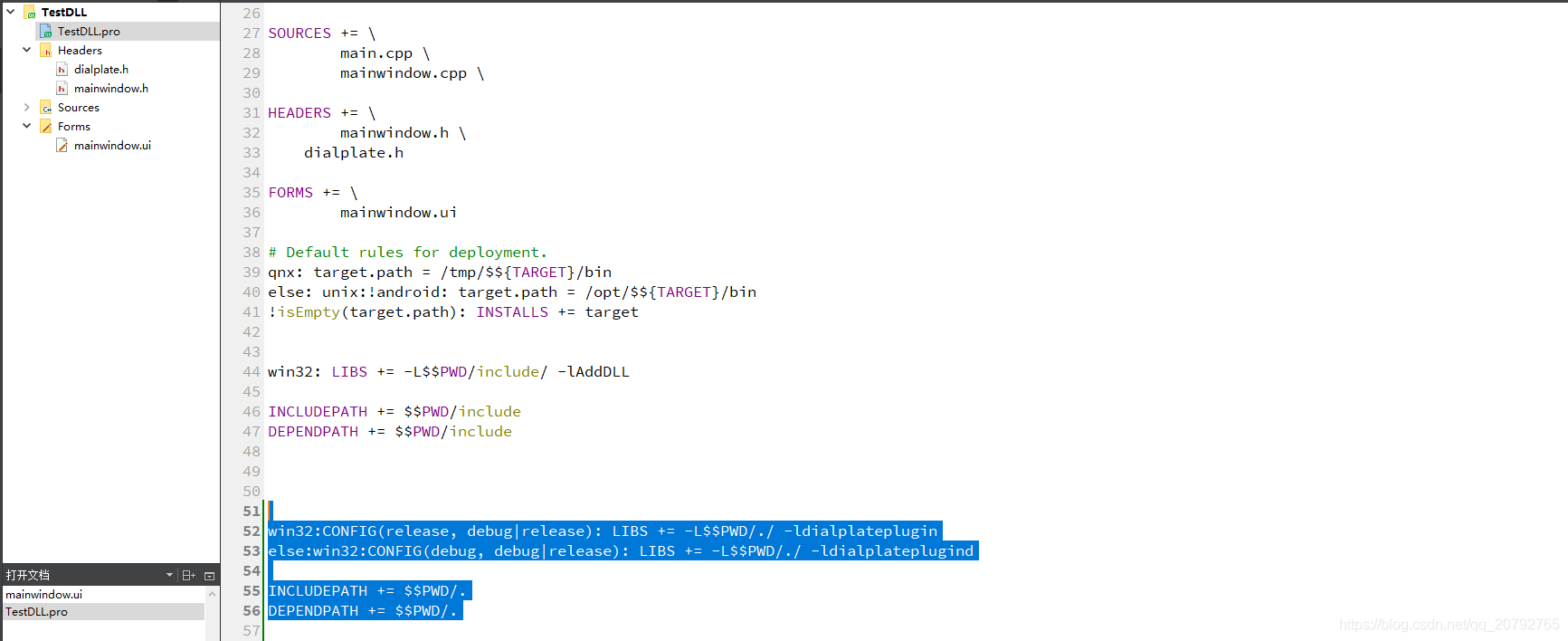

添加完成后.pro檔案自動添加了如下代碼，

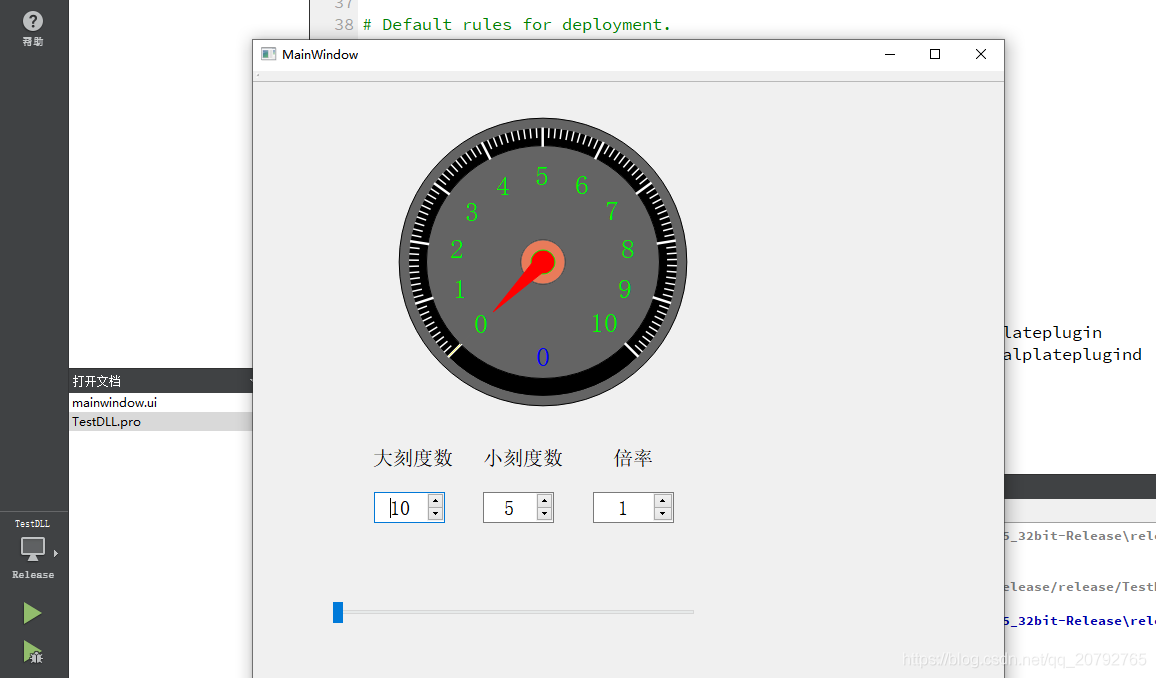

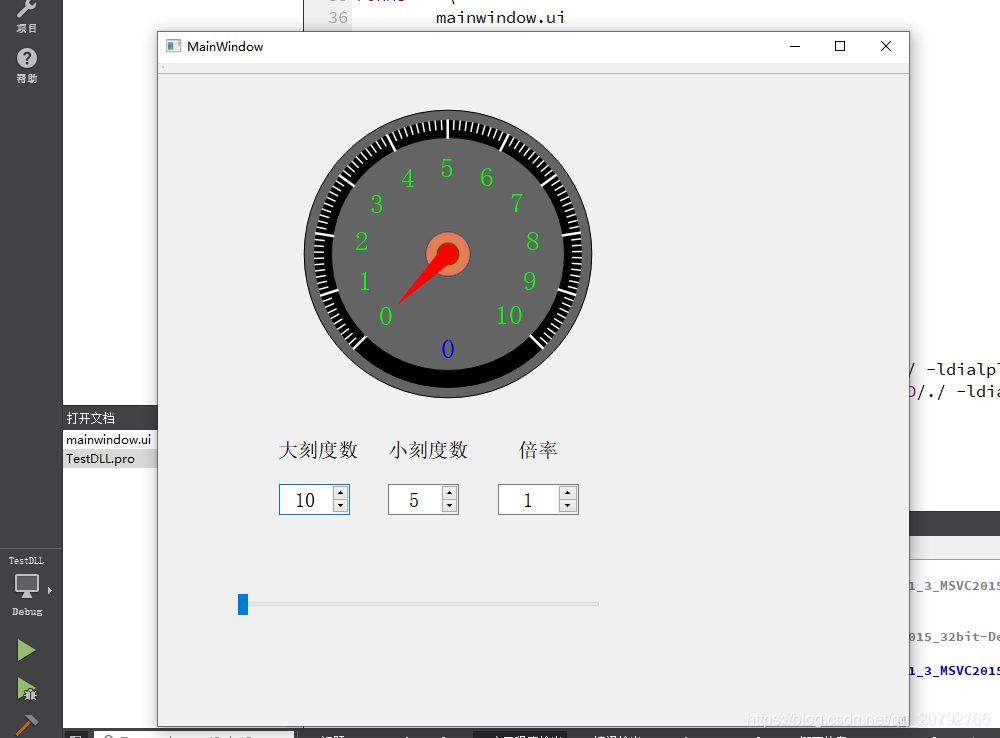

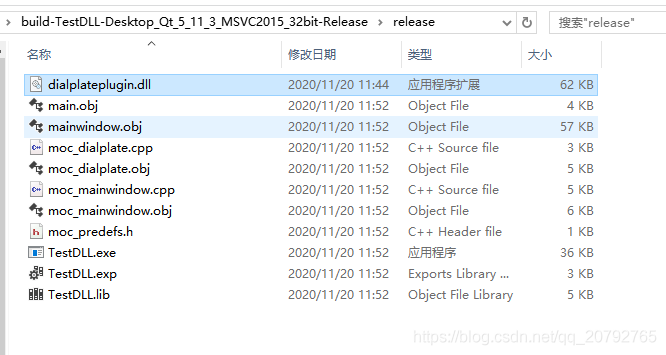

運行release版本專案，會提示例外結束，將dialplateplugin.dll檔案復制到構建檔案夾類的release檔案夾內，再次運行，完美！

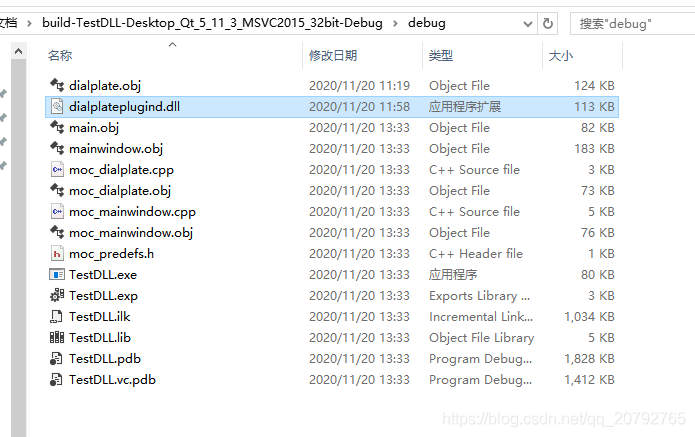

運行debug版本專案,會提示例外結束，將dialplateplugind.dll檔案復制到構建檔案夾類的debug檔案夾內，再次運行，同樣完美！

2 Qt的designer使用DLL檔案
Qt安裝時我們需要安裝這兩個msvc2015(分別是32bit和64bit),在這里32bit和64bit的DLL檔案我們都可以使用了，

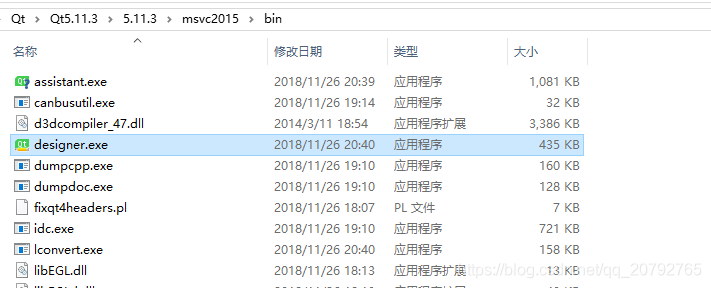

將32bit版本的DLL檔案復制到對應的檔案夾內(只需要復制release版本)，打開對應的designer.exe，就可以看到我們的自定義控制元件已經加載了，

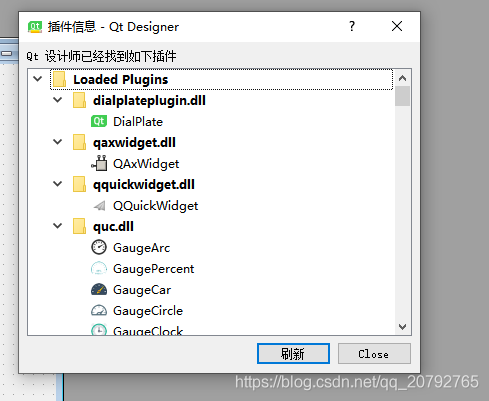

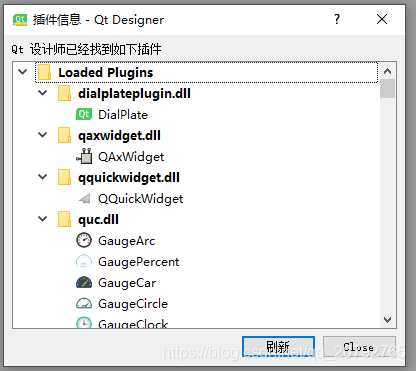

通過幫助->關于插件查看DLL檔案的加載情況

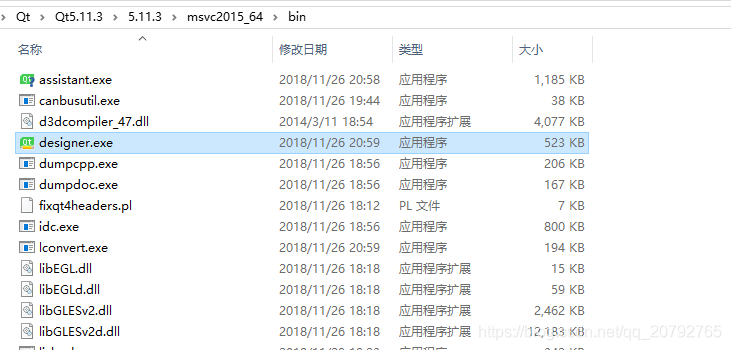

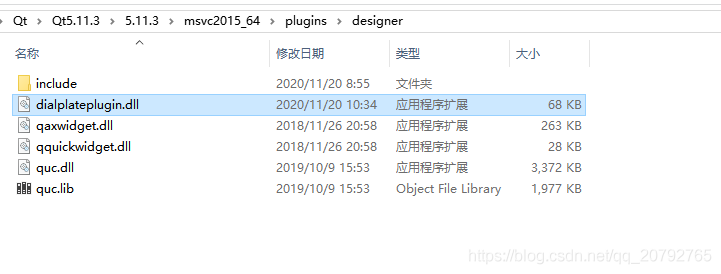

將64bit版本的DLL檔案復制到對應的檔案夾內(只需要復制release版本)，打開對應的designer.exe，就可以看到我們的自定義控制元件已經加載了，

點擊幫助->關于插件，這里會顯示DLL檔案的加載狀態，

至此我們的自定義控制元件就配置完畢啦！

三、在VS2015中創建QT程式，測驗如何使用DLL檔案

如何配置VS2015和QT網上有許多教程，大家一搜就知道了，
1 建立32bit的VS+QT聯合專案

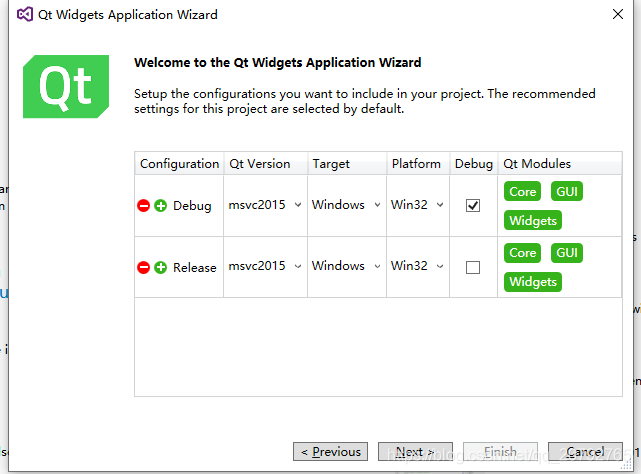

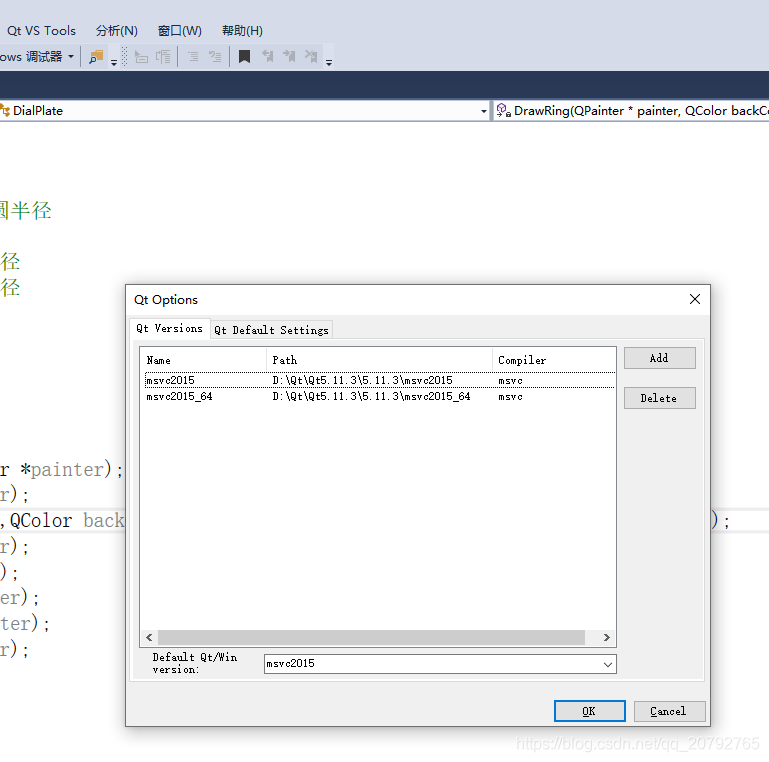

1.1 選擇默認的QT版本(32bit/64it)，這里選擇32bit版本，即msvc2015

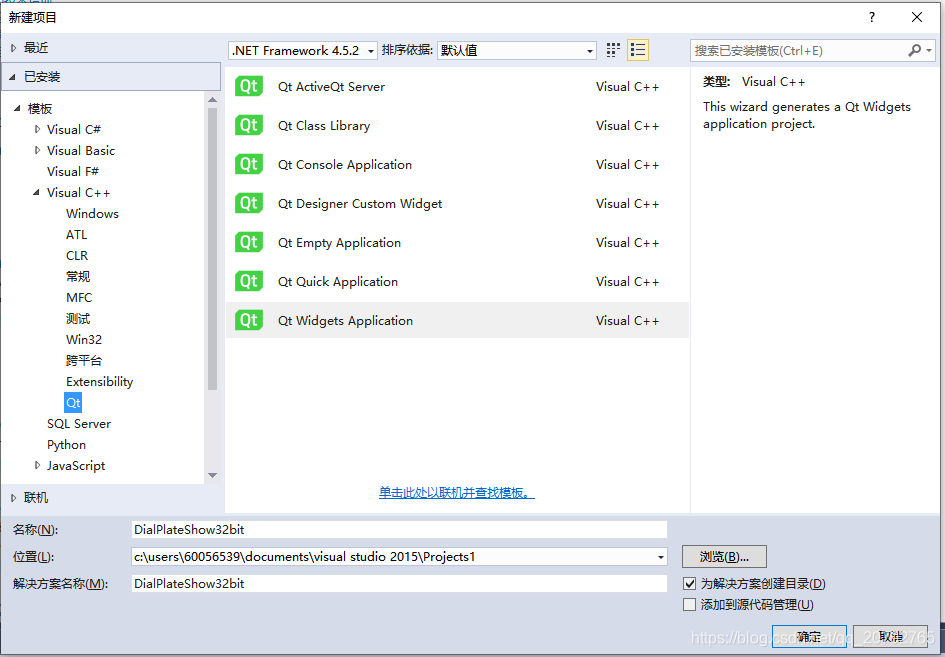

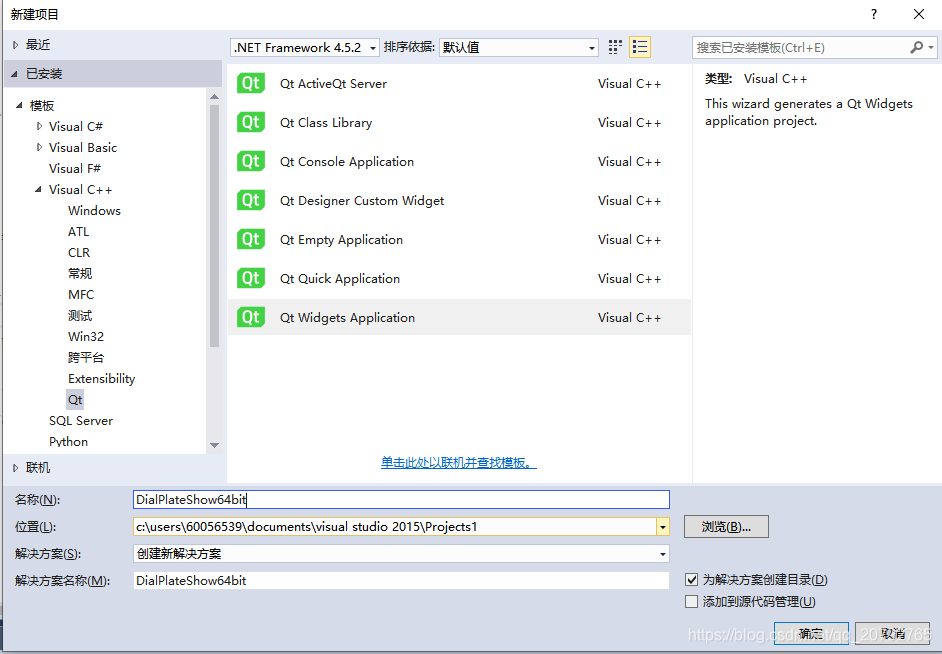

1.2 新建專案

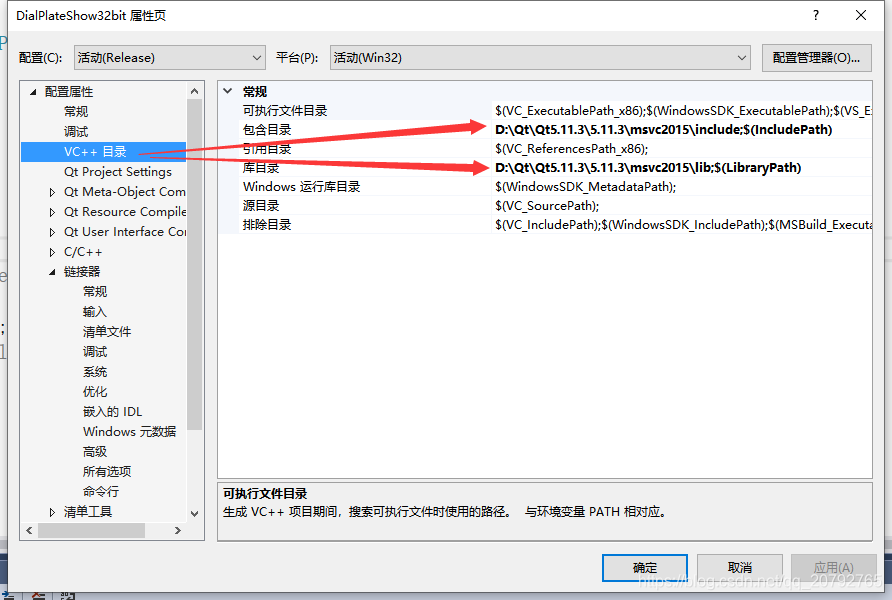

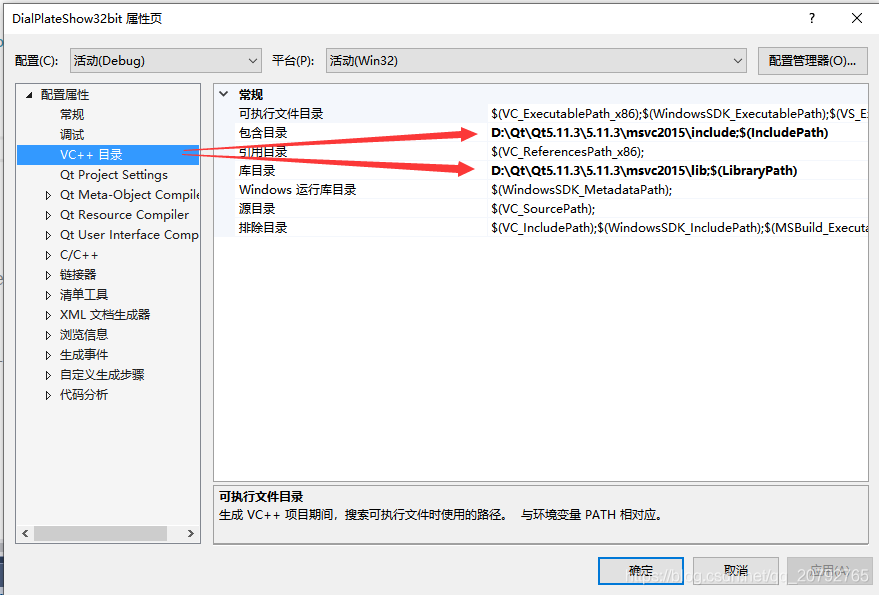

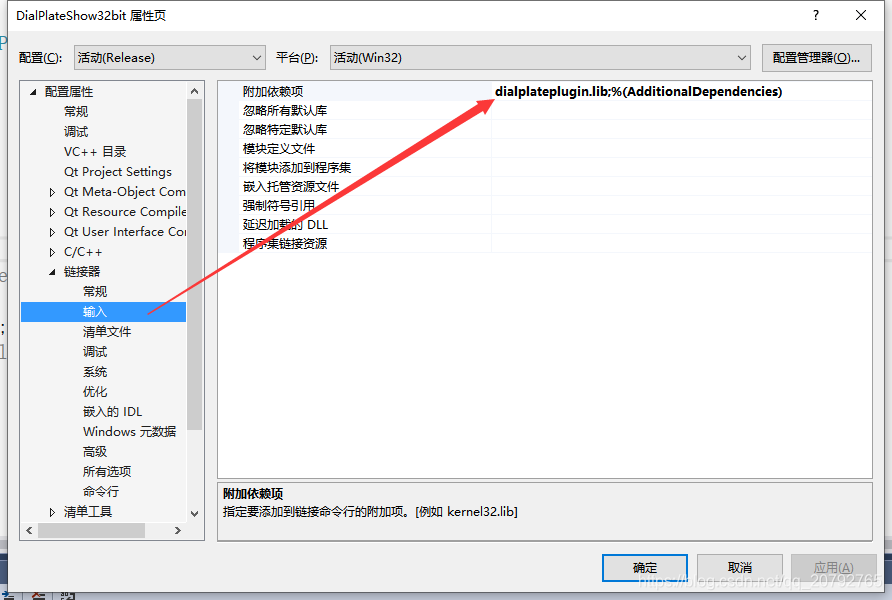

1.3 分別配置debug和release兩種模式下程式的包含檔案和庫檔案路徑，以及依賴項

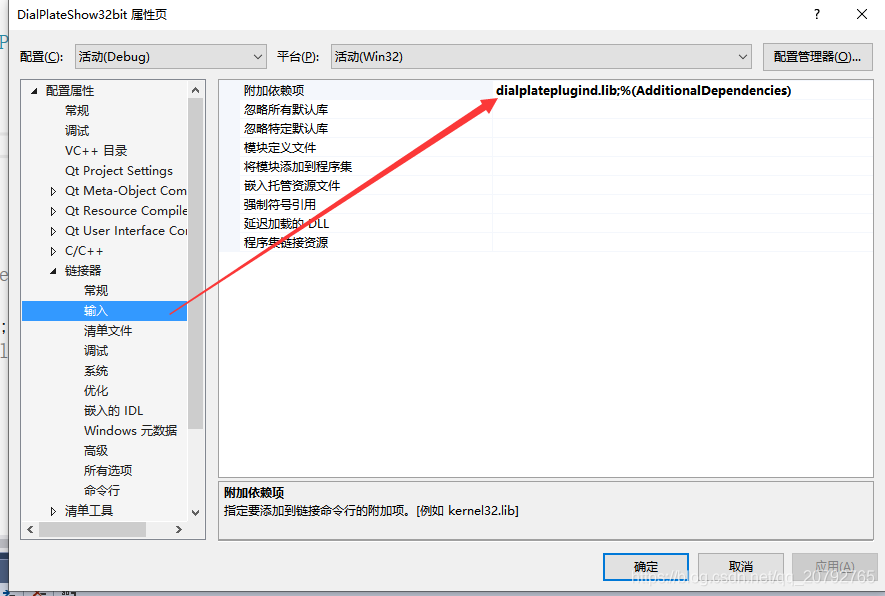

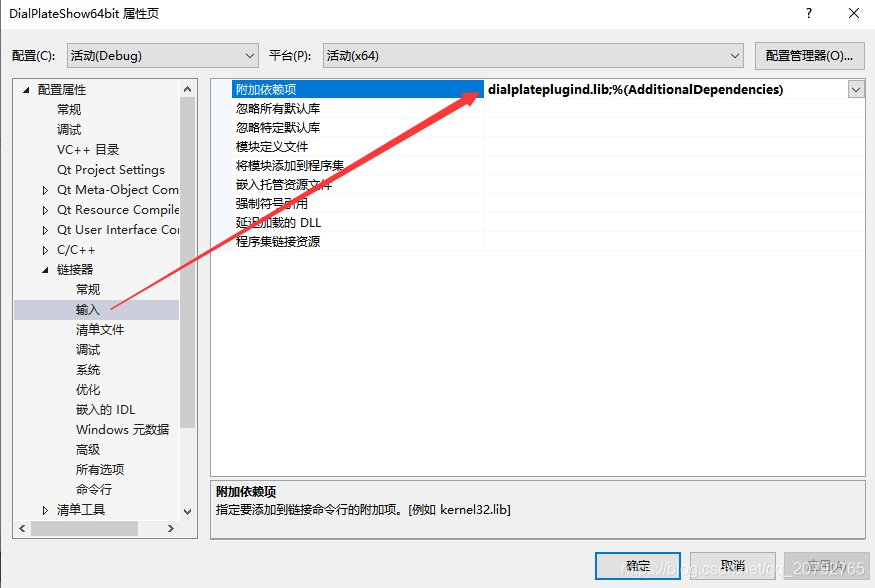

debug模式，依賴項的檔案名為：dialplateplugind.lib

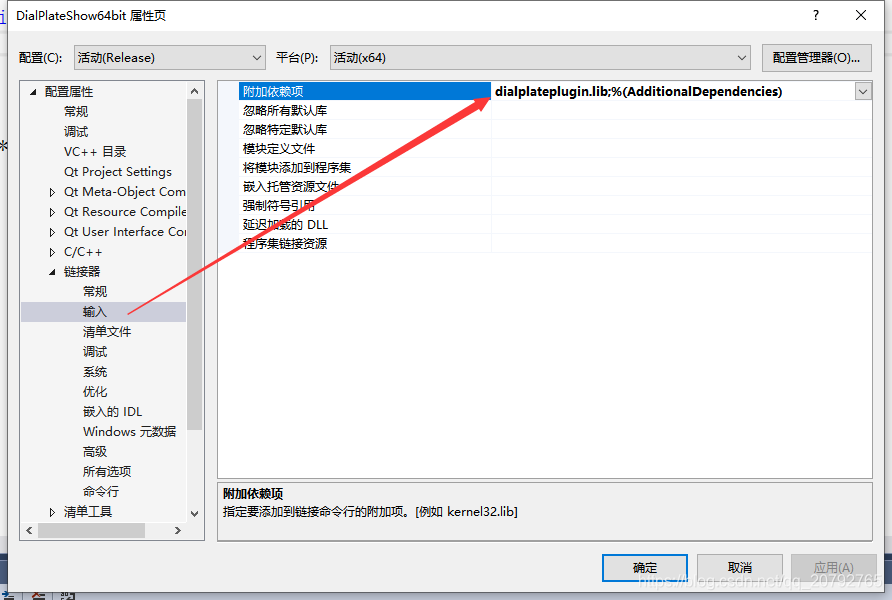

release模式，依賴項的檔案名為：dialplateplugin.lib

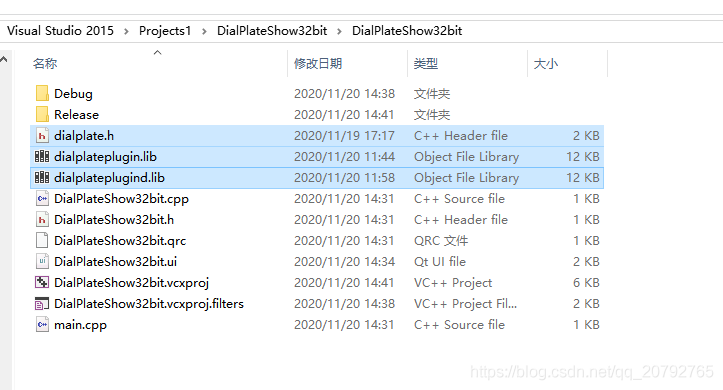

將dialpalte.h、dialplateplugin.lib和dialplateplugind.libd檔案復制到專案的原始碼檔案夾內

將dialpalte.h添加到程式內

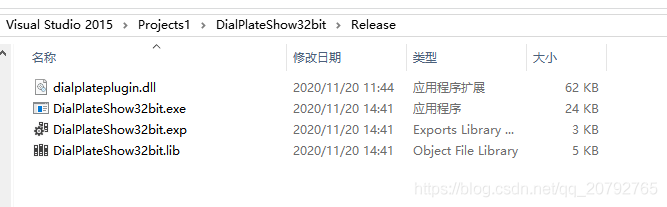

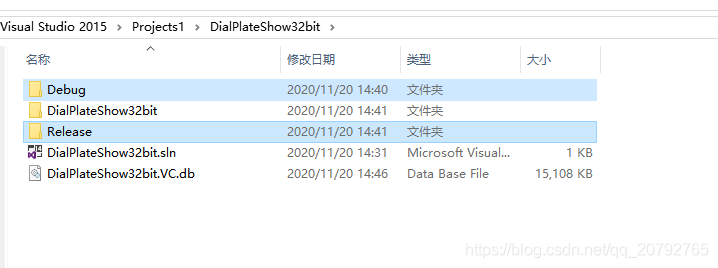

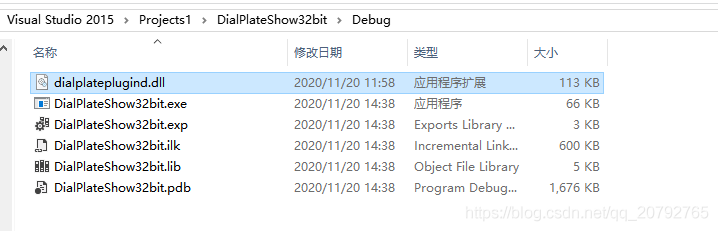

生成解決方案，然后將dialplateplugind.dll和dialplateplugin.dll分別放到對應的Debug和Release檔案夾里



點擊下圖.h檔案，

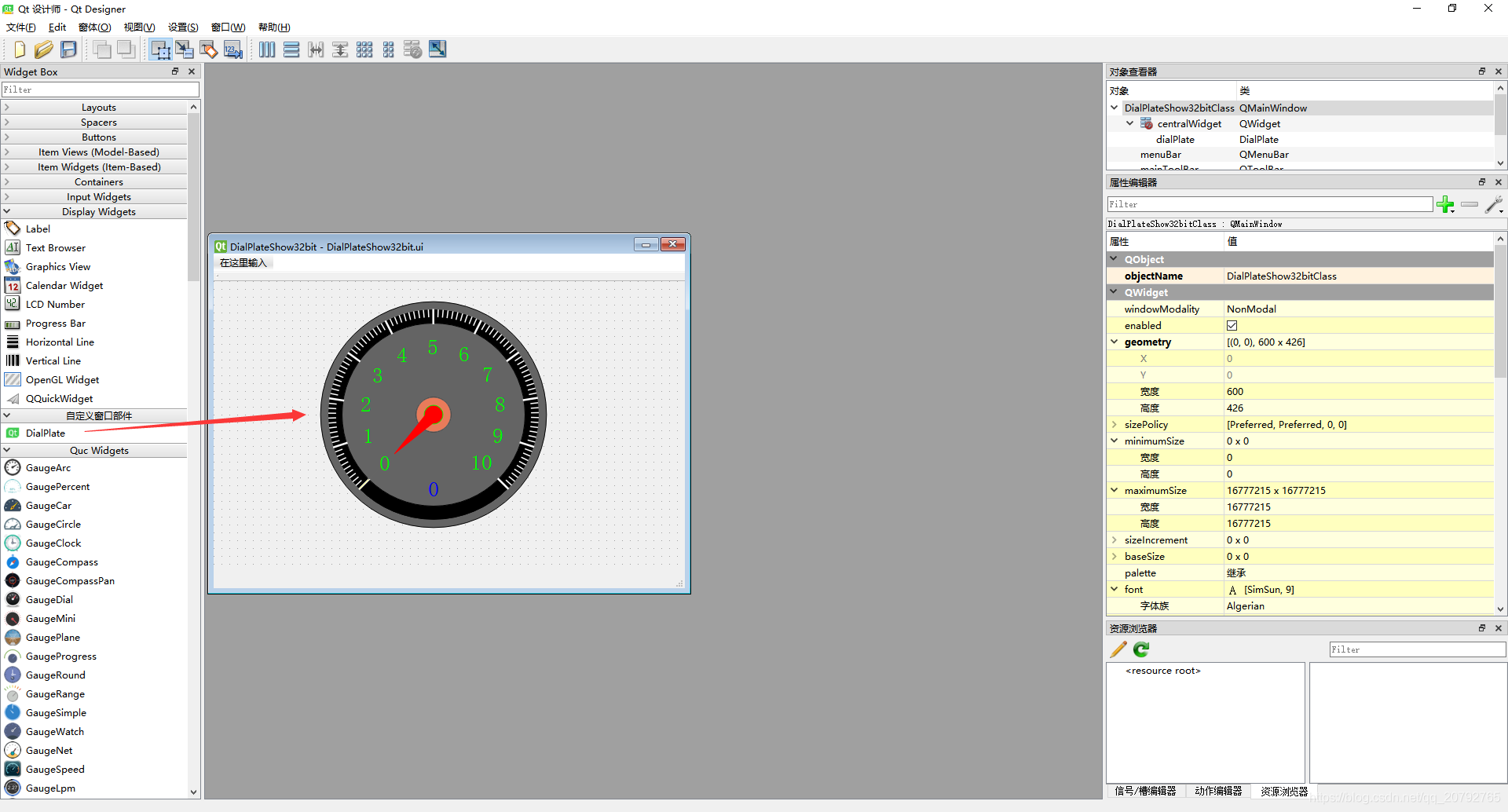

qt-desinger被打開，將自定義控制元件拖到ui界面上，大小設定為300*300，然后保存并關閉，

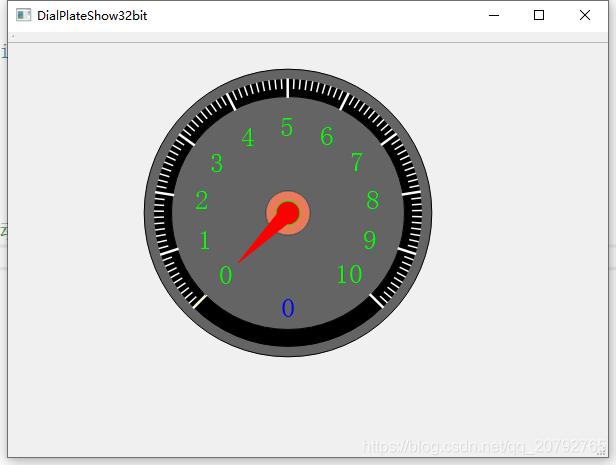

重新生成專案后啟動專案，完美運行！

2 建立64bit的VS+QT聯合專案

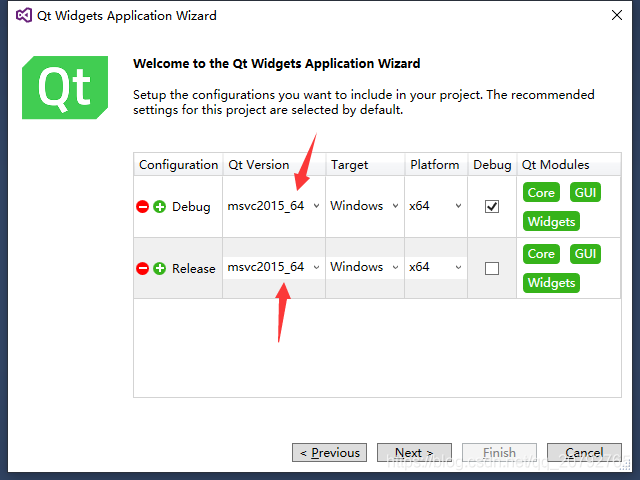

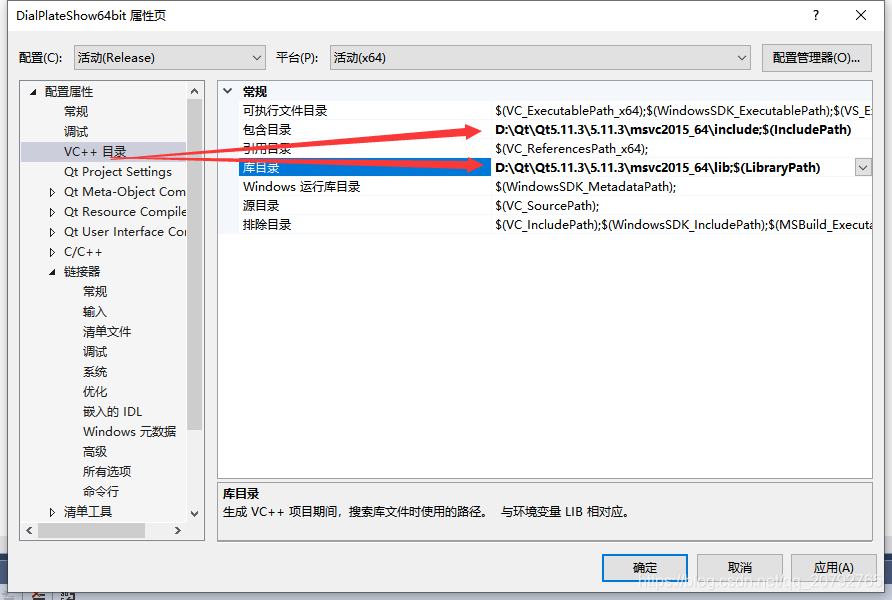

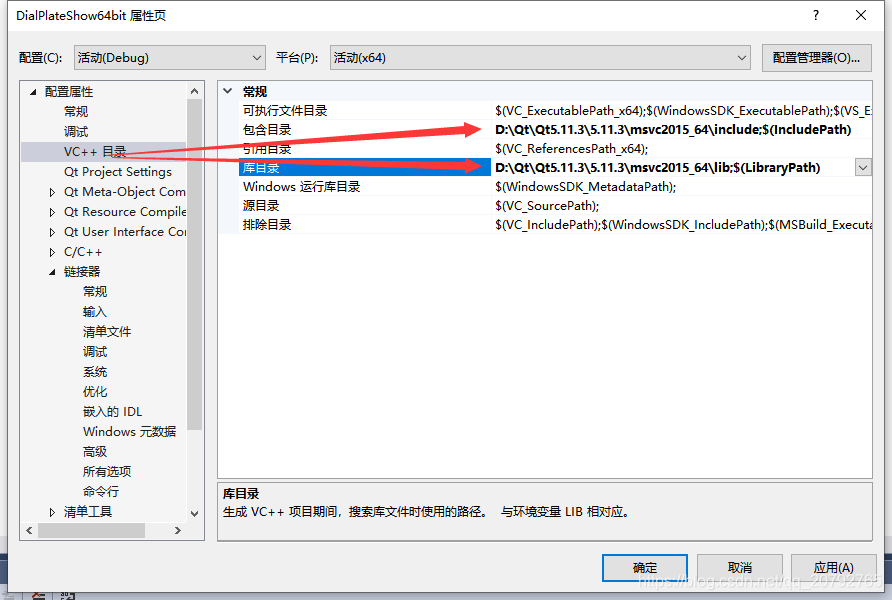

將箭頭指的地方修改為如圖所示

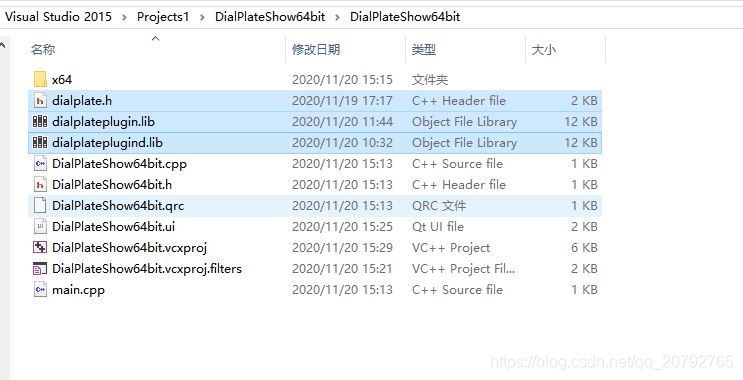

復制檔案

添加dialplate.h檔案到專案

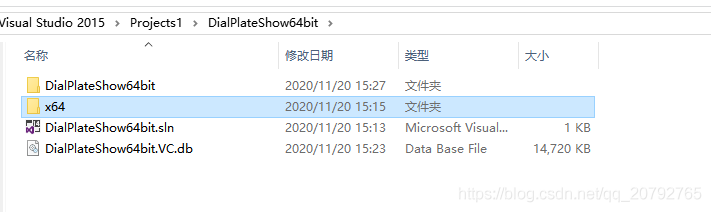

分別生成debug和release專案，然后將dialplateplugind.dll和dialplateplugin.dll分別復制到x64檔案夾下的
Debug和Release檔案夾內，

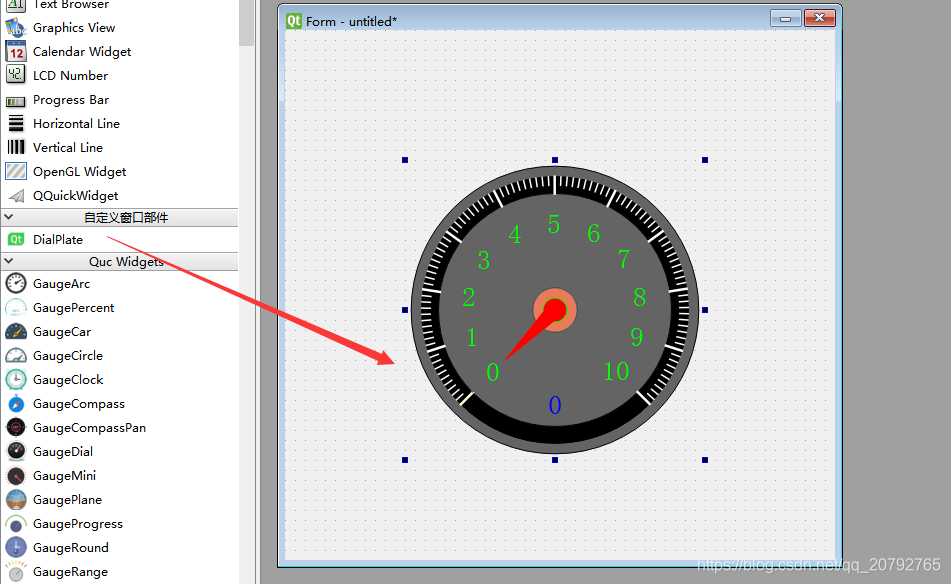

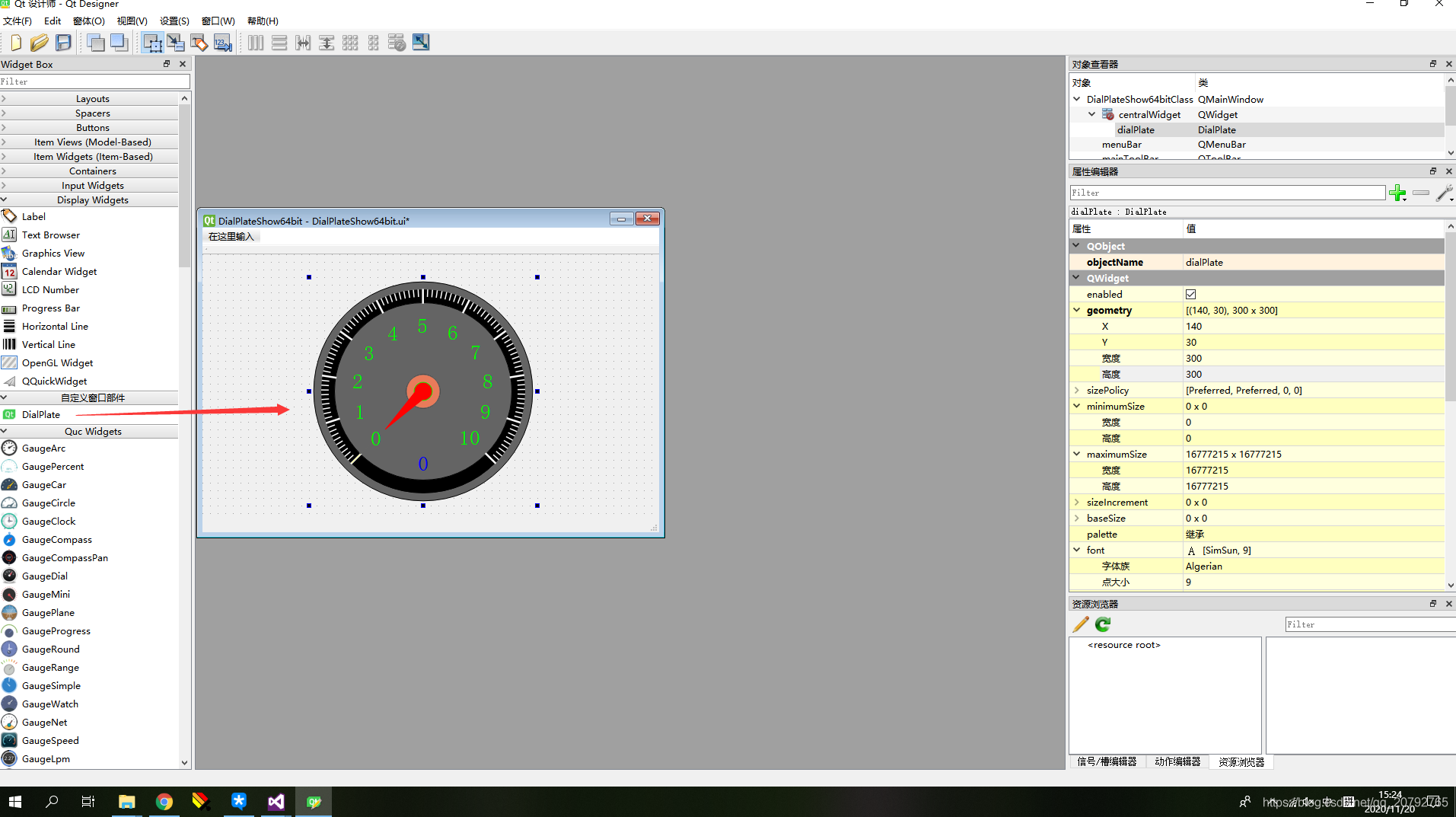

點擊圖中檔案，打開qt-designer，將自定義控制元件拖到ui界面上，

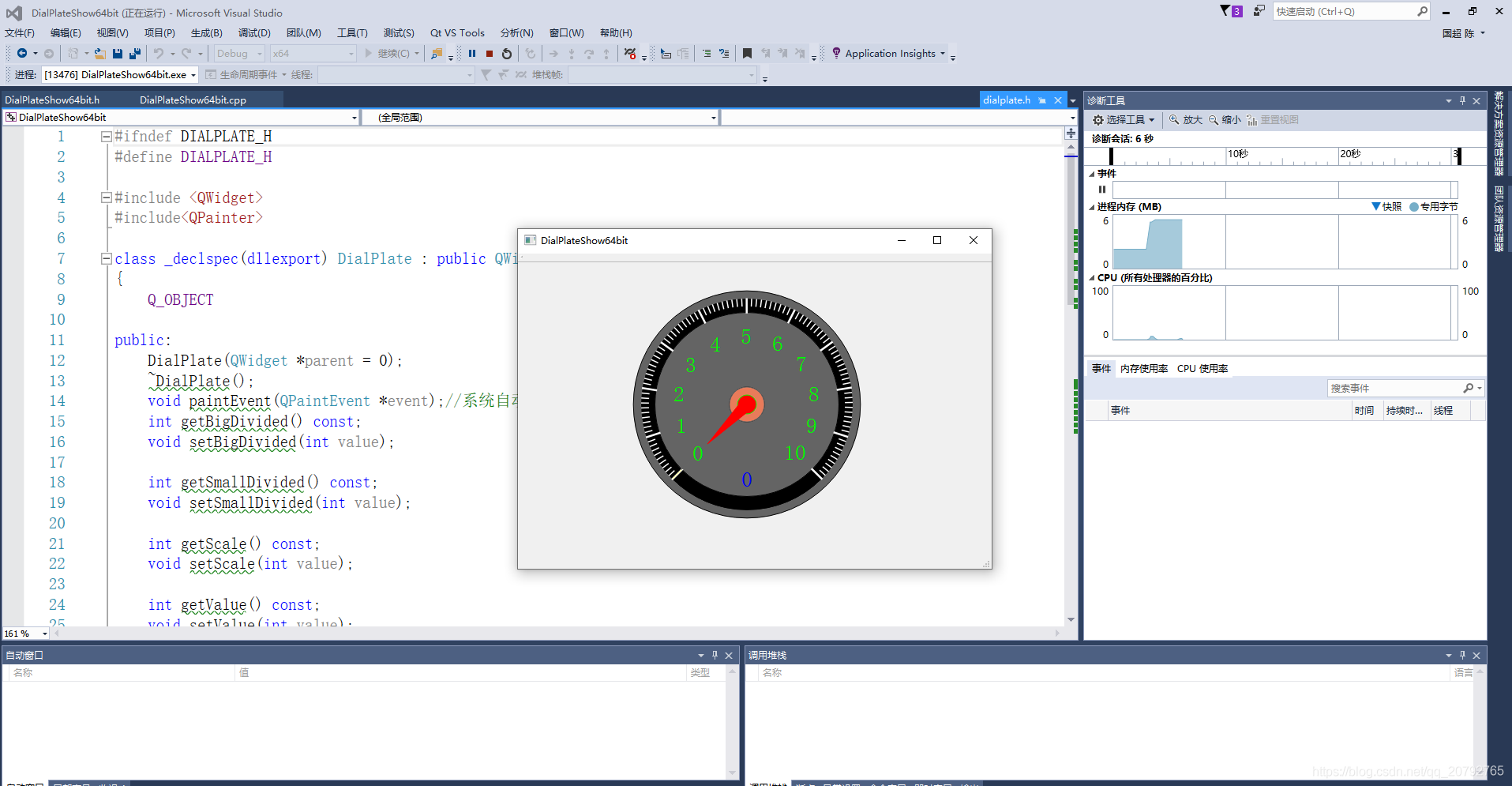

重新分別生成專案，點擊本地Windows除錯器，完美運行！

這篇文章我寫得也夠長的，希望對大家有幫助，同時對不足的地方在評論區提出來，謝謝啦！
