實驗環境

　　配置完成的Server端 Web --詳情點擊

　　windows10　　192.168.10.1 （與虛擬機同一Vmnet的IP地址）必須關閉防火墻

　　網路設備GNS　　192.168.10.50

所需配置安裝包

　　https://cloud.189.cn/t/zyaiMzjaMb6r (訪問碼:7zr9)

搭建測驗

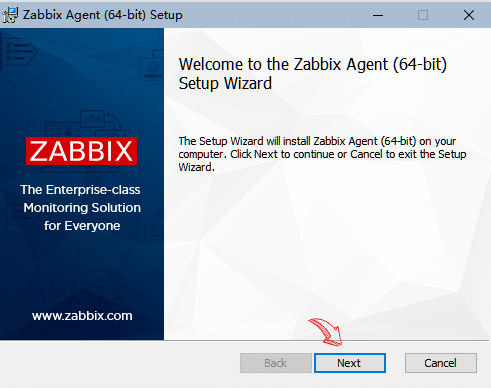

　　1、Windows10中安裝配置Zabbix Agent

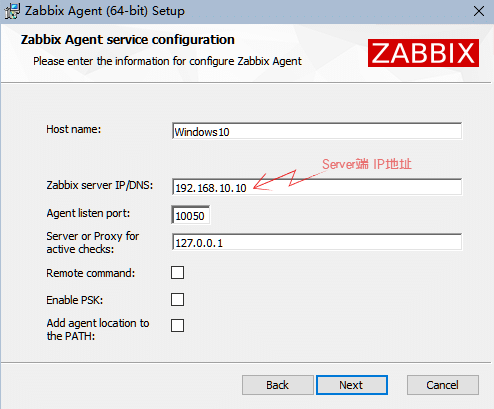

　　　　　　? Zabbix Server IP填寫 Hostname 自擬

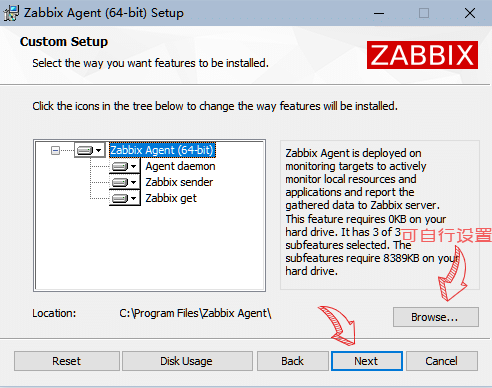

　　　　　　? 安裝路徑可自行設定

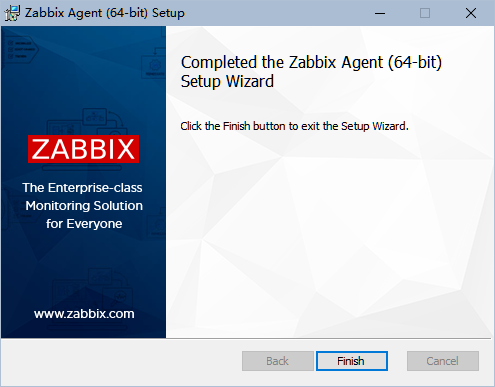

　　　　　　? 后續安裝即可

　　　　　　? 找到安裝位置 C:\Program Files\Zabbix Agent 修改 zabbix_agentd.conf

Server=192.168.10.10　　#安裝時以配置
ServerActive=192.168.10.10　　
Hostname=Windows10　　#自行設定，與Web配置是主機名一致即可

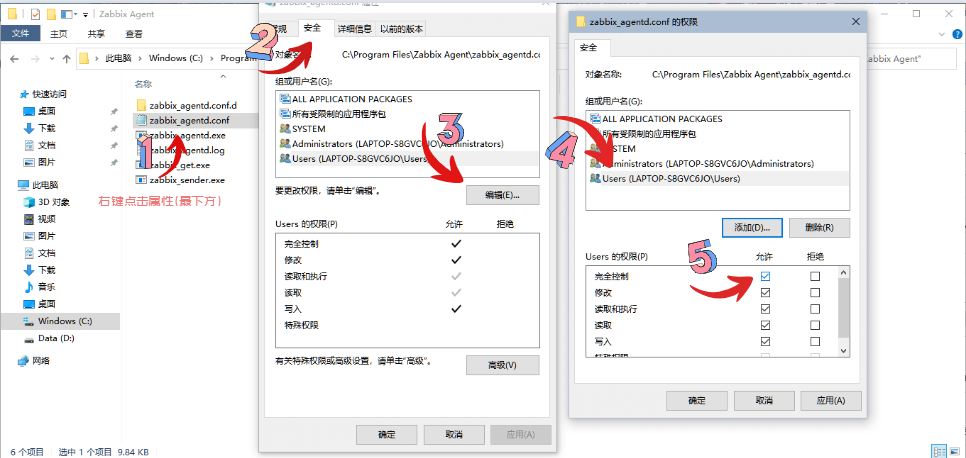

　　　　　　！！！如果出現沒有權限修改的情況下

　　　　　　右鍵檔案 ---> 點擊屬性 ---> 安全 ---> 編輯 ---> Users ---> 完全控制 --> 確定即可

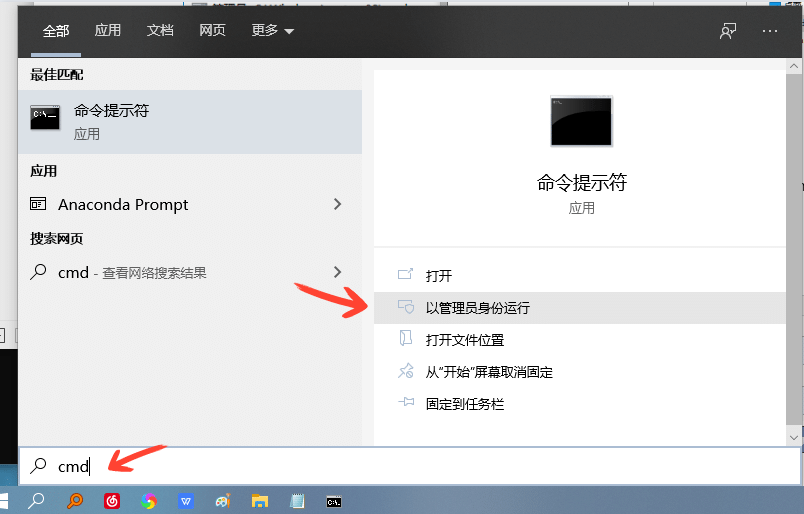

　　　　　　? 搜索 cmd 以管理員身份運行

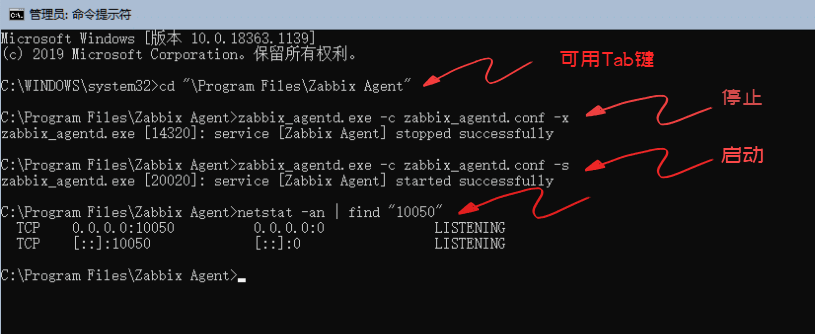

　　　　　　? 鍵入相關命令

cd "\Program Files\Zabbix Agent"　　#切換到對應路徑
zabbix_agentd.exe -c zabbix_agentd.conf -x　　#停止
zabbix_agentd.exe -c zabbix_agentd.conf -s　　#啟動
netstat -an | find "10050"　　#查看相關埠

　　2、Zabbix Web中添加對Windows主機實時監控

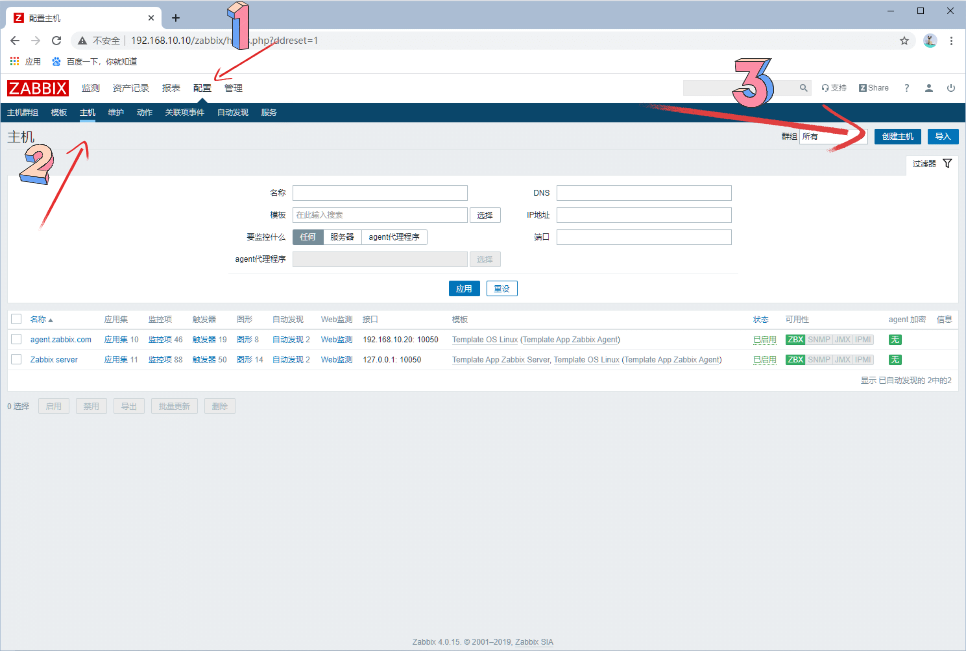

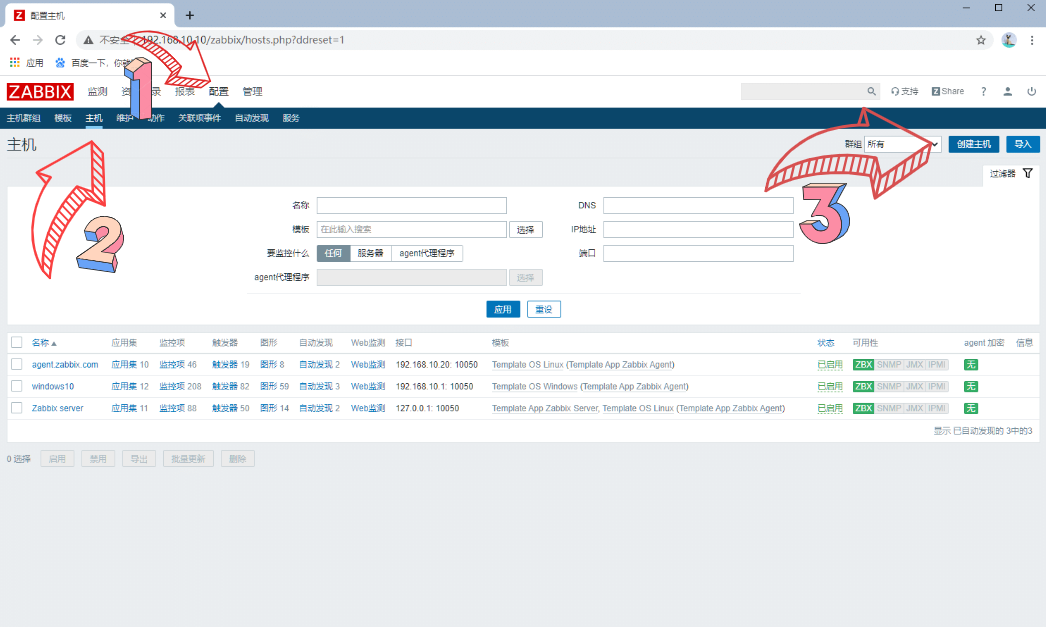

　　　　　　配置 --> 主機 --> 創建主機

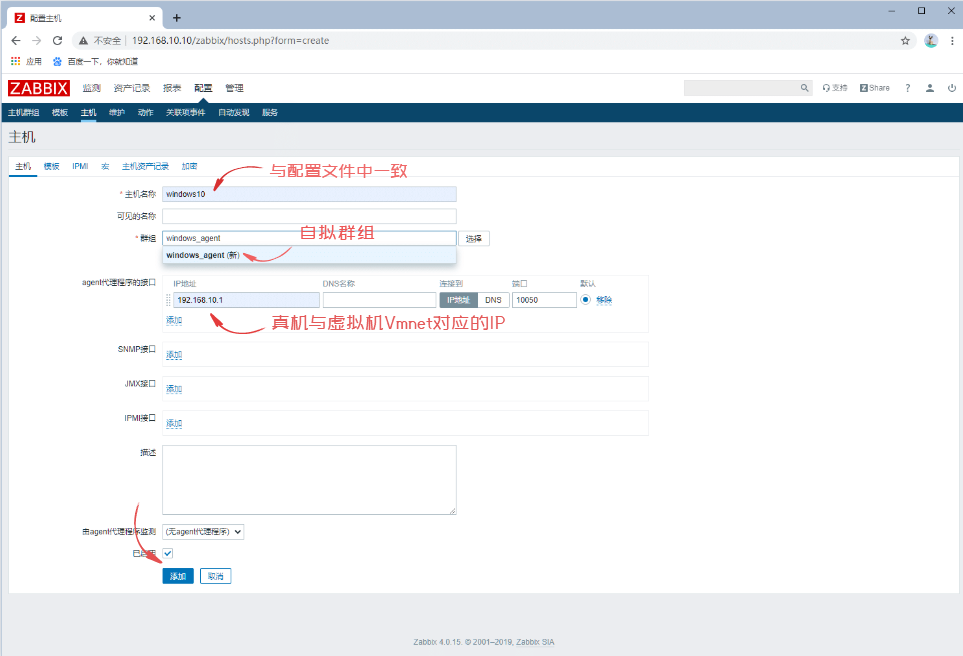

　　　　　　? 填寫主機名稱(不區分大小寫)，創建群組，IP地址，點擊添加

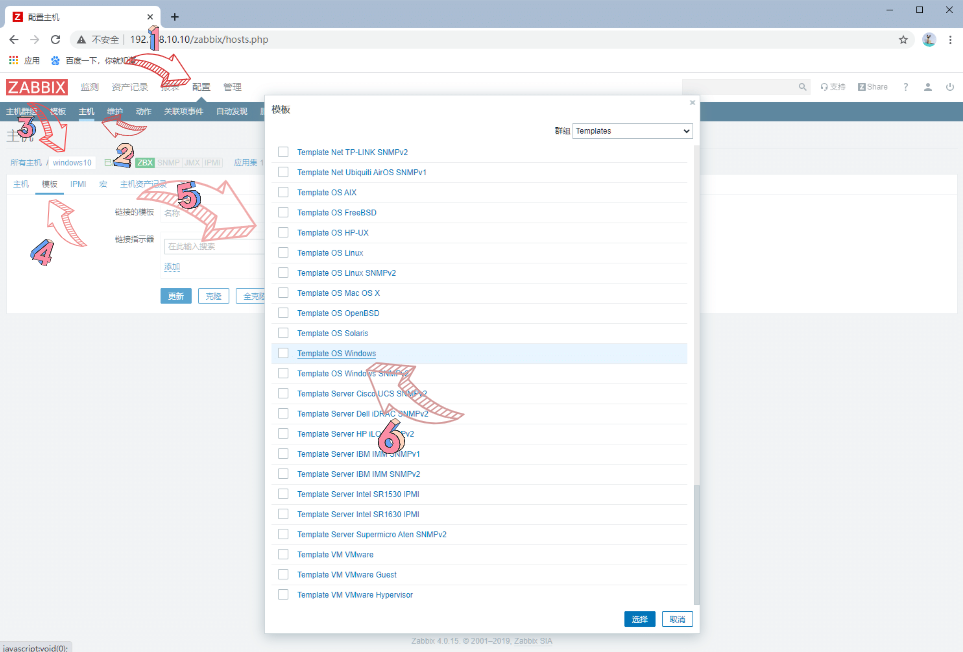

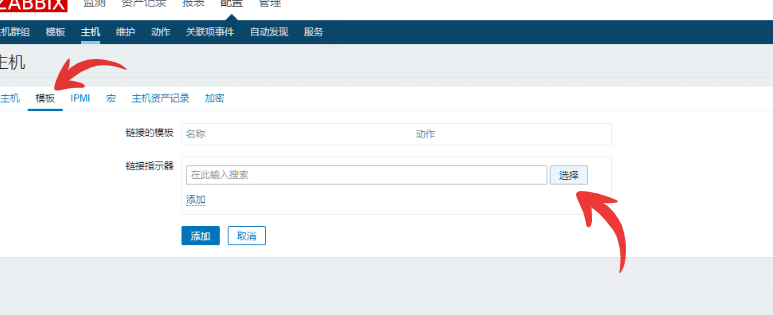

　　　　　　? 配置 --> 主機 --> 點擊 windows10 --> 模版 --> 選擇 --> OS Windows

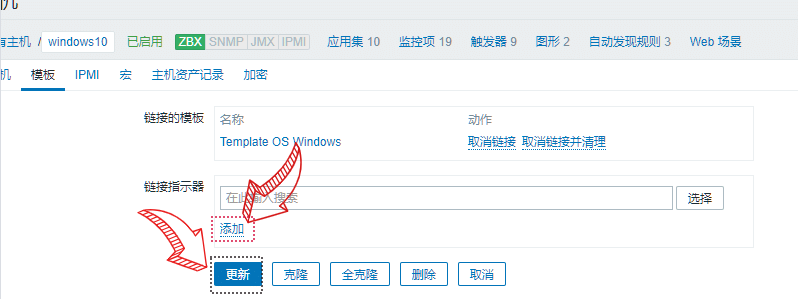

　　　　　　? 先點擊添加，后點擊更新（確定如下圖所示而后更新）

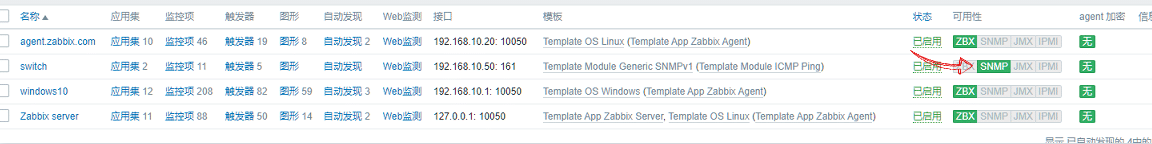

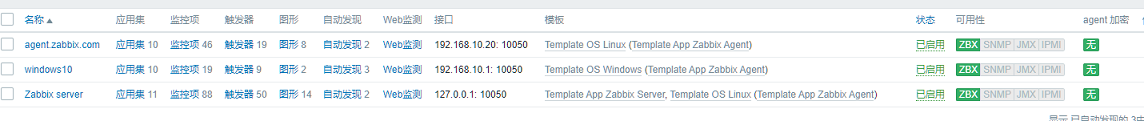

　　　　　　? 點擊主機重繪（幾十秒后）即可 OK

　　3、windows中安裝配置GNS3

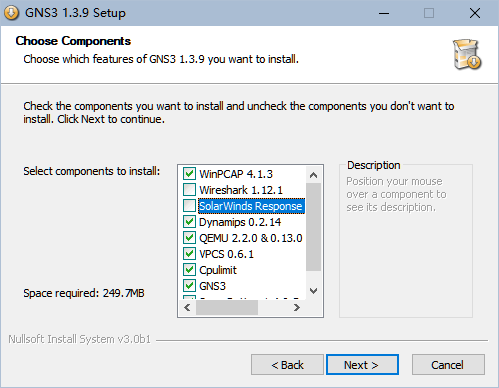

　　　　　　? 點擊安裝即可

　　　　　　Wireshark與SolarWinds可為追求速度，可選擇性安裝

　　　　　　? 提示下圖點擊確定安裝WinPcap

　　　　　　如果安裝WinPCAP提示　A newer version of WinPcap (internal version 10.2.0.5002) is already installed on this machine 可點擊解決

　　　　　　? 如果提示下圖問題

　　　　　　在C盤找到檔案修改后綴名即可 C:\Windows\System32\drivers

　　　　　如果提示無法修改，如上述修改.conf檔案權限一樣，修改Users權限即可

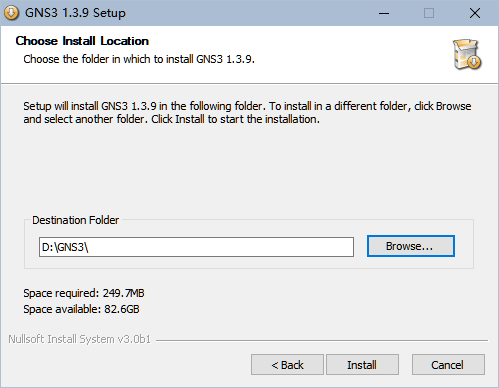

　　　　　　? 可自選安裝位置

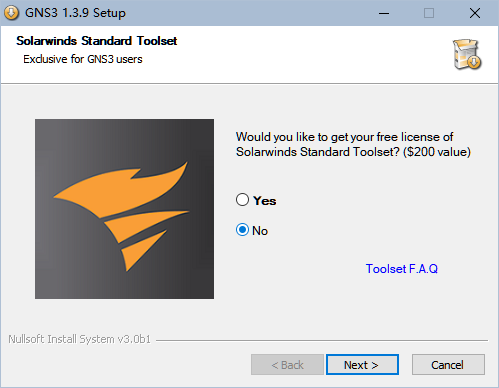

　　　　　　? 點擊 NO

　　　　　　? 運行即可，進入界面

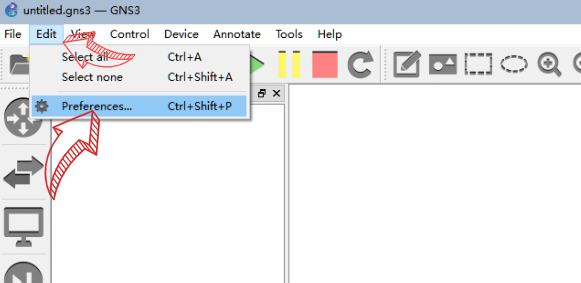

　　　　　　點擊 edit 編輯點擊 Preferences 配置

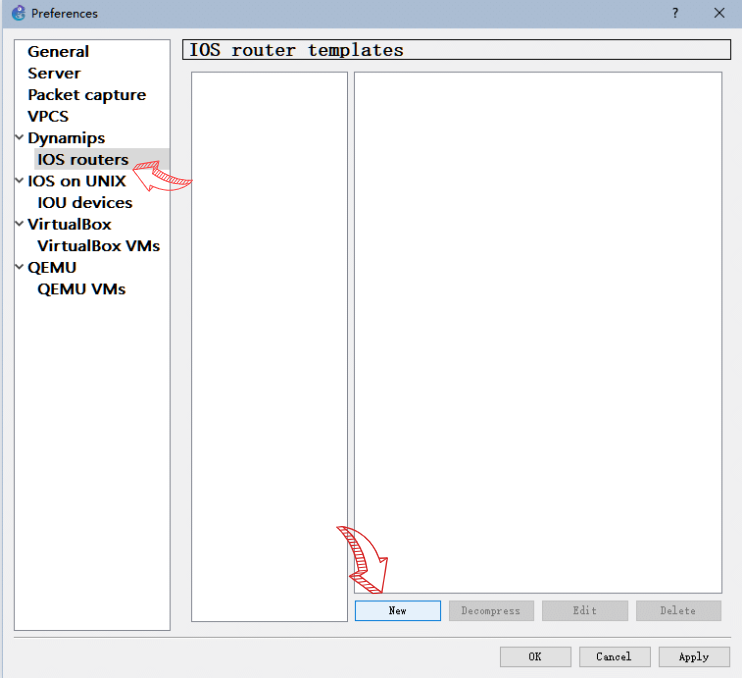

　　　　　 ? 點擊 IOS routers 點擊 New

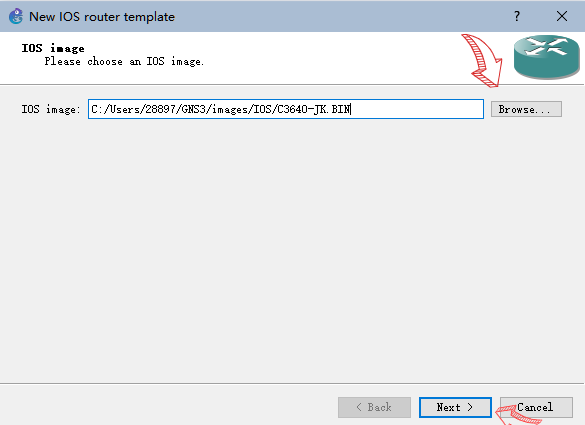

　　　　　　? Browse 選擇模版 https://cloud.189.cn/t/vqAvAfEnuiIn (訪問碼:5dpg)

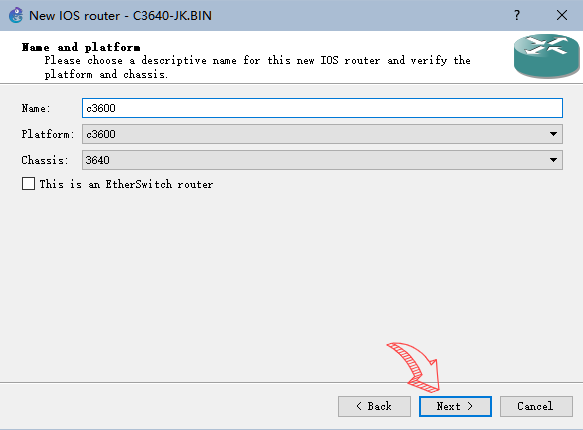

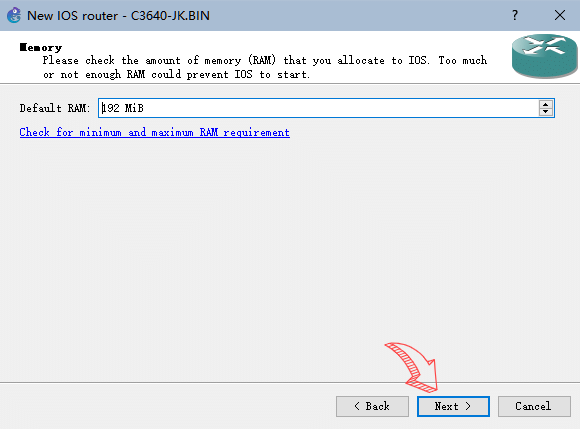

　　　　　 ? 下一步即可

　　　　　　? 下一步

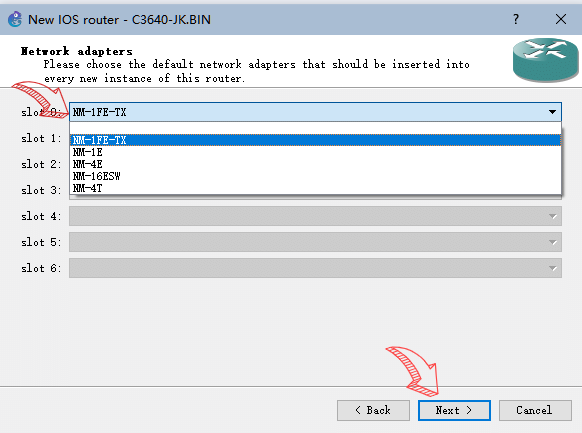

　　　　　　? 選擇第一個的第一個即可

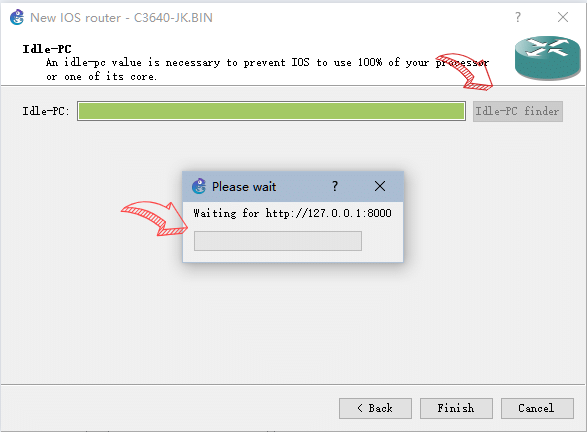

　　　　　　? 搜尋 Idle-PC

　　　　　　? 搜尋成功，點擊OK

　　　　　　? 點擊Finish，配置完成

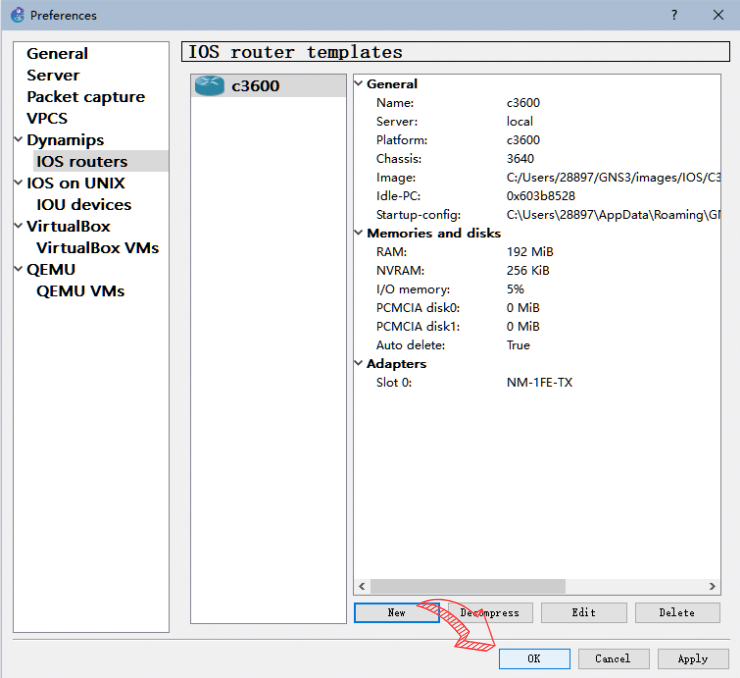

　　　　　　? 出現配置的界面，點擊OK即可

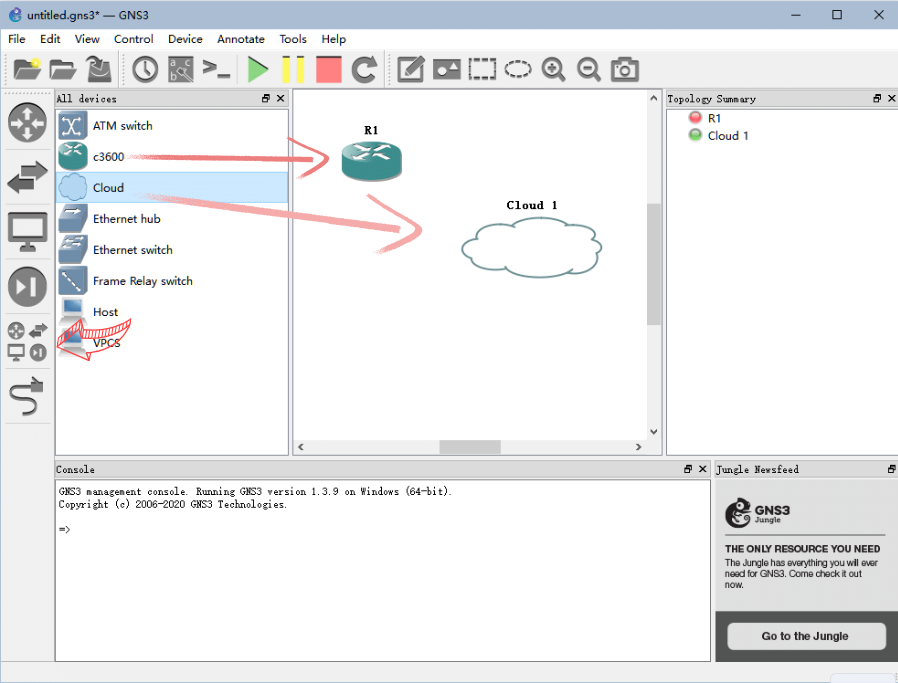

　　　　　　? 點擊右方服務圖示，拖入操作臺路由器及云

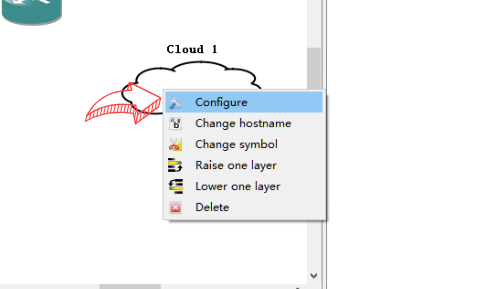

　　　　　　? 右擊云，點擊配置

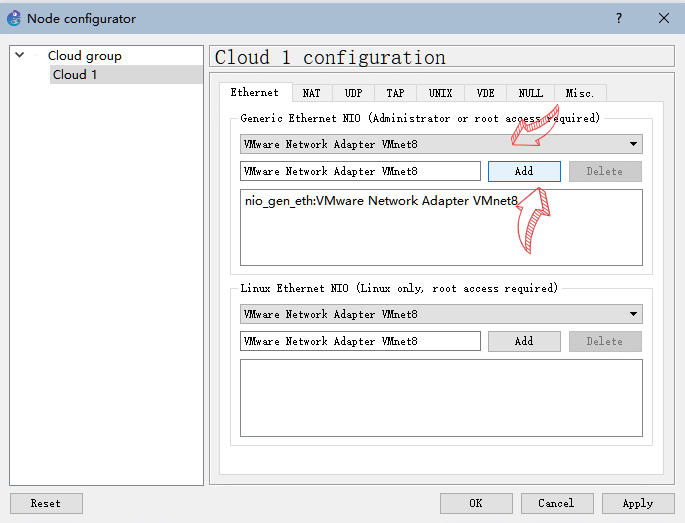

　　　　　　? 找到虛擬機對應Vmnet ，Add添加，而后 OK

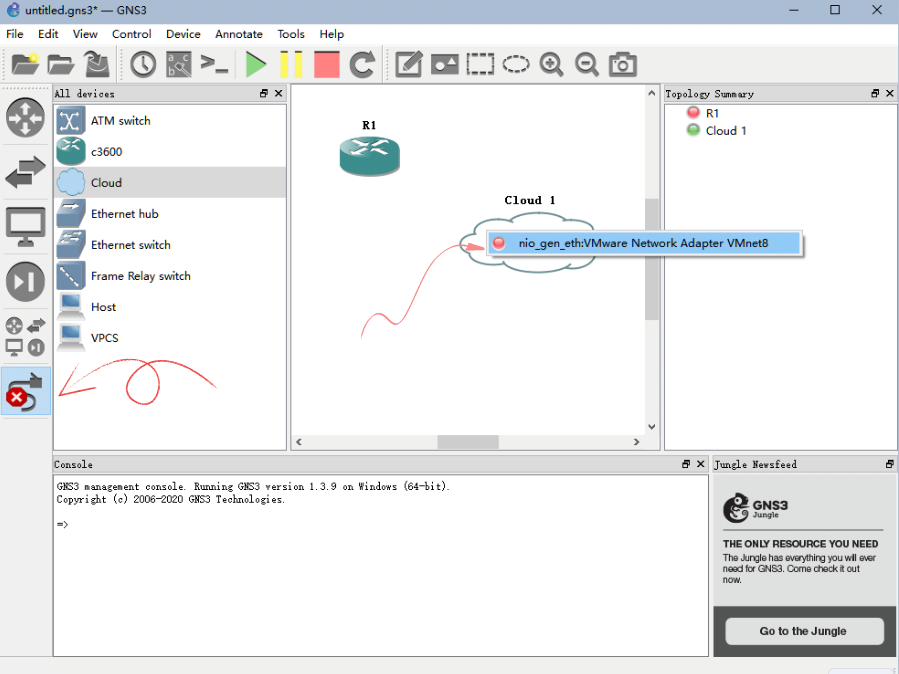

　　　　　　? 點擊右方連線，連接云與網關

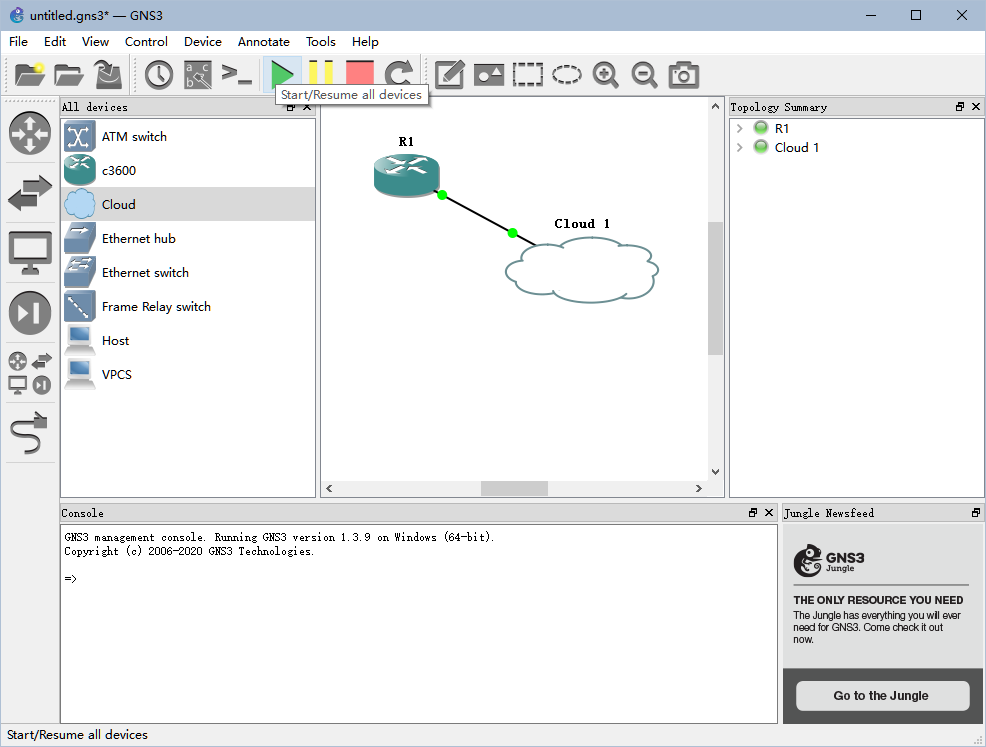

　　　　　　? 連接成功，點擊綠三角即可

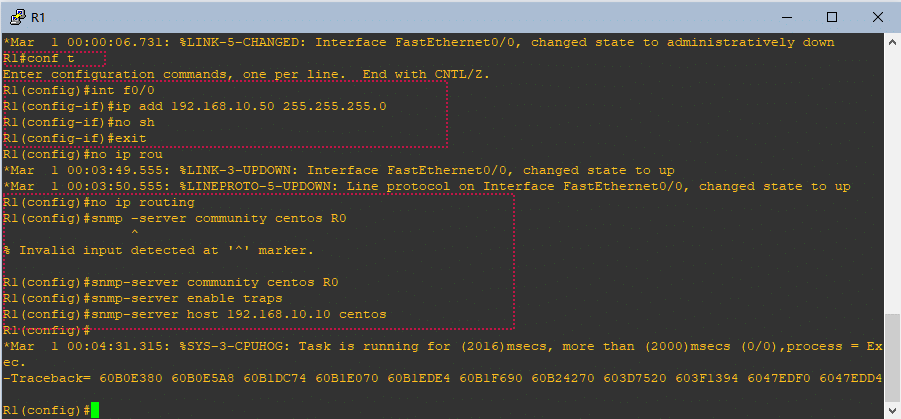

　　4、雙擊網關配置

　　　　網路設備支持 snmp 協議來做監控，首先在交換機上配置 IP 地址，并開啟 snmp，主要是設定共同體的值，

conf t
int f0/0
ip add 192.168.10.50 255.255.255.0
no sh
exit
no ip routing
snmp-server community centos R0　　#注意 snmp-server 不分段
snmp-server enable traps
snmp-server host 192.168.10.10 centos　　# centos 共同體名稱
