八、容器網路
（一）跨主機網路概述
? 前面已經學習了 Docker 的幾種網路方案：none、host、bridge 和 joined 容器，它們解決了單個 Docker Host 內容器通信的問題，本章的重點則是討論跨主機容器間通信的方案，
跨主機網路方案包括：
- docker 原生的 overlay 和 macvlan，
- 第三方方案：常用的包括 flannel、weave 和 calico，
docker 網路是一個非常活躍的技術領域，不斷有新的方案開發出來，那么要問個非常重要的問題了：如此眾多的方案是如何與 docker 集成在一起的？
答案是：libnetwork 以及 CNM，
（1）libnetwork & CNM
libnetwork 是 docker 容器網路庫，最核心的內容是其定義的 Container Network Model (CNM)，這個模型對容器網路進行了抽象，由以下三類組件組成：
①Sandbox
? Sandbox 是容器的網路堆疊，包含容器的 interface、路由表和 DNS 設定， Linux Network Namespace 是 Sandbox 的標準實作，Sandbox 可以包含來自不同 Network 的 Endpoint，
②Endpoint
? Endpoint 的作用是將 Sandbox 接入 Network，Endpoint 的典型實作是 veth pair，后面我們會舉例，一個 Endpoint 只能屬于一個網路，也只能屬于一個 Sandbox，
③network
? Network 包含一組 Endpoint，同一 Network 的 Endpoint 可以直接通信，Network 的實作可以是 Linux Bridge、VLAN 等，
下面是 CNM 的示例：
如圖所示兩個容器，一個容器一個 Sandbox，每個 Sandbox 都有一個 Endpoint 連接到 Network 1，第二個 Sandbox 還有一個 Endpoint 將其接入 Network 2.
libnetwork CNM 定義了 docker 容器的網路模型，按照該模型開發出的 driver 就能與 docker daemon 協同作業，實作容器網路，docker 原生的 driver 包括 none、bridge、overlay 和 macvlan，第三方 driver 包括 flannel、weave、calico 等，
下面我們以 docker bridge driver 為例討論 libnetwork CNM 是如何被實作的

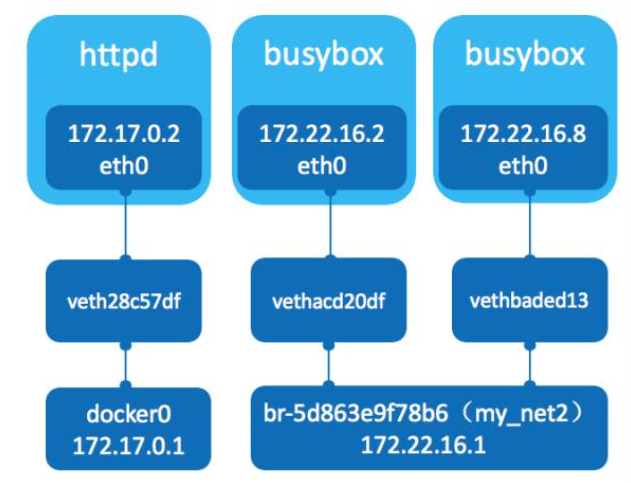

這是前面我們討論過的一個容器環境：
- 兩個 Network：默認網路 “bridge” 和自定義網路 “my_net2”，實作方式是 Linux Bridge：“docker0” 和 “br-21840c1713，
- 三個 Enpoint，由 veth pair 實作，一端(vethxxx)掛在 Linux Bridge 上，另一端(eth0)掛在容器內，
- 三個 Sandbox，由 Network Namespace 實作，每個容器有自己的 Sanbox，
