醫院數字網路時鐘系統

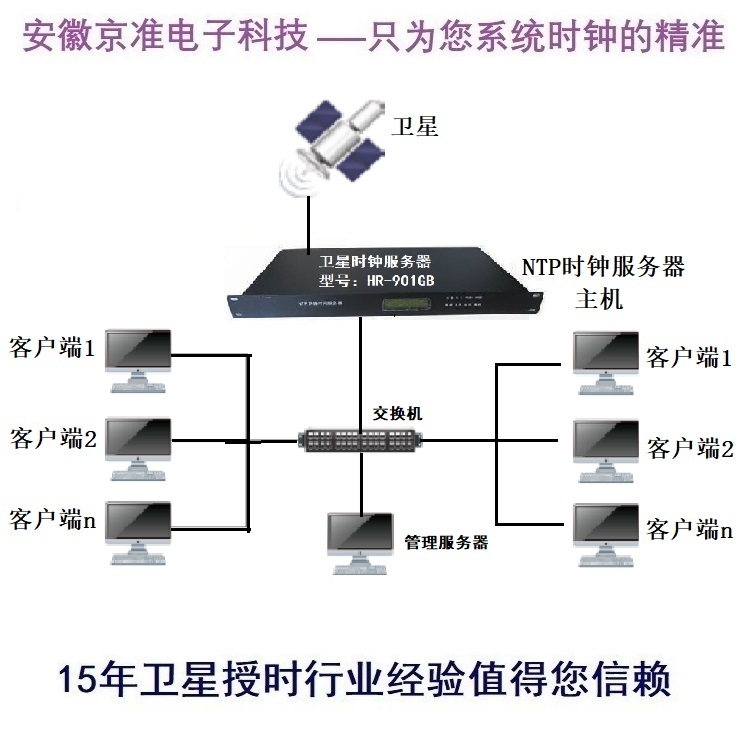

系統構成：GPS網路中心母鐘+交換機+各醫療場所子鐘
子鐘位置：醫院ICU、CCU、DSA、手術室、影像中心、急診、搶救室、血透室、麻醉室、蘇醒室、觀察室、病房護士站、掛號、門診、收費、發藥、抽血、檢查、報告廳、候診區、通道、病區及其他人員流動并需要統一時間的等醫療場所，
1、系統概述：
安徽京準HR系列數字子母鐘系統主要為醫院提供準確、標準的時間，系統采用GPS與北斗衛星導航定位系統中的時標信號作為標準時間源對母鐘的時鐘信號源進行校準，向醫療場所的時鐘及局域網內的計算機提供準確的時鐘信號，監視所有時鐘的作業狀態，從而使網路和每個有安裝該子鐘的位置均能顯示與衛星時間信號保持一致的北京時間，
（1）同步校對
中心母鐘作為基礎主時鐘設備, 應能自動接收GPS傳送來的標準時間信號，校準中心母鐘自身的時間精度，產生精確的標準時間信號，通過傳輸通道向各子鐘傳送；
（2）時間顯示
中心母鐘應按年、月、日、星期、時：分：秒格式顯示時間，指標式子鐘為時：分顯示，數顯式子鐘為時：分：秒顯示；日歷數顯式子鐘為年、月、日、星期、時、分、秒顯示，
（3）網路授時
提供一臺帶主備冗余電源且可輸出多路NTP 10/100自適應以太網輸出介面的NTP時間服務器.
（4）系統監控功能
系統應分別對時鐘設備進行監控，具備自診斷功能，可進行一般性管理、故障管理、安全管理，
2、發展趨勢
時鐘系統，過去常稱為子母鐘，由一臺母鐘帶若干子鐘，使所有子鐘的時間與母鐘的時間一致，過去的子母鐘一般是母鐘發送驅動脈沖，直接驅動子鐘的馬達從而實作母鐘與子鐘時間的同步，隨著通信技術的發展，現在的子母鐘大多都以通信方式實作子鐘與母鐘的時間同步，并且由于使用了通信方式，不但使系統能同步子鐘時間，還可以同步系統內其他需要時間同步的設備，從而擴充了子母鐘的功能，因此叫時鐘系統更為貼切，
2006年，智能建筑設計標準GB/T50314-2006 9.2.13 明確提出對手術時鐘的宜具有顯示當前、手術、麻醉時間；顯示手術室內溫、濕度等引數，
JCI是國際醫療衛生機構認證聯合委員會(Joint Commission on Accreditation of Healthcare Organizations 簡稱JCAHO)用于對美國以外的醫療機構進行認證的附屬機構，
JCI由醫療、護理、行政管理和公共政策等方面的國際專家組成，他們分別來自西歐、中東、拉丁美洲及中美洲、亞太地區、北美、中歐、東歐以及非洲，
目前JCI已經給世界40多個國家的公立、私立醫療衛生機構和政府部門進行了指導和評審，13個國家(包括中國)的78個醫療機構通過了國際JCI認證，JCI認證中明確規定，醫院資訊化系統中必須有時鐘系統，是通過認證的硬性條件，
中華人民共和國行業標準“醫療建筑電氣設計規范----JGJ312-2013”中第“11.11.4”規定：在掛號，門診、收費、發藥、抽血、檢查、去報告、候診區、手術室、各科室、通道、病區等處宜安裝顯示子鐘，第一次在官方權威的行業標準中明確提出時鐘系統的作用及設計安裝位置，
在醫療資訊化和自動化的改革中，特別是HIS系統的應用推廣以來，各資料服務器之間的時鐘同步重要性進一步凸（服務器之間時鐘不同步導致資料丟包），可以說時鐘系統在醫院智能化中的作用已經由之前單純的子母鐘演變為醫院智能化時鐘同步基準，是醫院智能化建設中必不可少的一個重要重要組成部分，
3、系統采用網路時間同步技術：
網路時間同步技術是基于NTP/SNTP標準的低功耗網路時間協議，根據這個協議規定的技術是一種長距離、低功耗的局域網路通信技術，即在母鐘（校時器）系統傳輸同步信號的狀態下，區域內眾多子鐘（顯示幕）對該信號進行同步接收，通過網路方式的通信及處理，使各子鐘顯示完全一致的時間，從根本上解決了辦公大樓內各個時間不同步的現狀，各在線設備直接接識訓房中心母鐘時間同步系統信號且能自動消除累計誤差，所有的網路數字子鐘、管理計算機、時鐘網管監控系統、其它弱電系統均通過網路獲取標準時間，
時鐘管理系統通過網路與子鐘連接，實作時鐘系統的安全管理、告警管理、日志管理、故障管理、配置管理、狀態管理、遠程管理，中心母鐘通過網路交換機統一網路數字子鐘時間，網路數字子鐘可以通過與網路連接，將故障（例如，碼段故障）向上反映，通過網路交換機反映至時鐘管理系統，時鐘管理系統自動生成日志，所有局域網內計算機系統可以接收母鐘的標準時間實作整個計算機網路時鐘同步，
4、網路時間同步顯示系統組成：
安徽京準時鐘系統方案可以通過最簡潔，經濟的辦法實作醫院時間同步，如醫院的BA系統，呼叫系統、手術室控制系統、計算機網路以及其它需要標準時間參考的系統預留有時鐘接收功能，并且都在一個局域網內，則可以通過網路輸出介面箱由給這些系統授時，該方案的好處是可以支持不同作業系統的設備接收同樣的時間標準而且不需要增加設備，
各在線設備從中心母鐘獲取時間源，中心母鐘均內置高穩OCXO,如時間源例外或中斷，主備母鐘自動切換到依靠OCXO高精度自走時時間，可以保證NTP獲取的時間精度，對外授時不中斷，當時間源恢復時，系統自動切換到當前時間源作為標準參考，NTP時間服務器可以通過LCD顯示年月日、星期、時分秒等資訊，

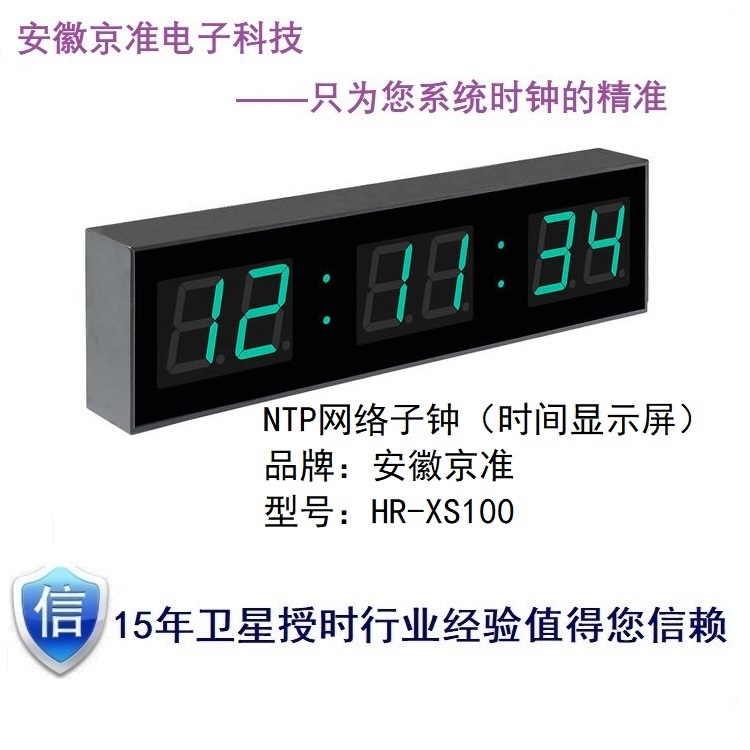

每個子鐘都有一個獨立的IP地址，通過軟體設定可以更改IP,子鐘通過出廠預先設定（也可以出廠后修改）授時服務器IP,每間隔1分鐘或者5分鐘（間隔時間可自由設定）向服務器發出授時申請，NTP服務器接收到授時申請后發出應答時間包，子鐘接收到應答時間包并自動計算網路延時誤差即完成一次授時，
其它系統管理服務器、需要接收標準時間的所有計算機，均可通過作業系統自帶的授時設定視窗，把授時服務器地址指向NTP服務器IP,即可完成自動授時程序，計算機的授時時間間隔作業系統默認為每周更新一次，也可以通過修改注冊表來調整授時間隔，
標準時間同步顯示時鐘系統組成由衛星信號接收模塊、CPU單片機處理器、NTP網路處理模塊、以及標準時間顯示模塊四部分組成，
