一、實驗目的及要求
實作掌控板搶答器功能，

二、實驗原理與內容
基于TinywebDB實作云資料庫出題
基于掌控板實作按鍵搶答和判題
基于MQTT實作多端同步通訊

三、實驗軟硬體環境
硬體：掌控板
軟體：Mind+

四、實驗程序（實驗步驟、記錄、資料、分析）

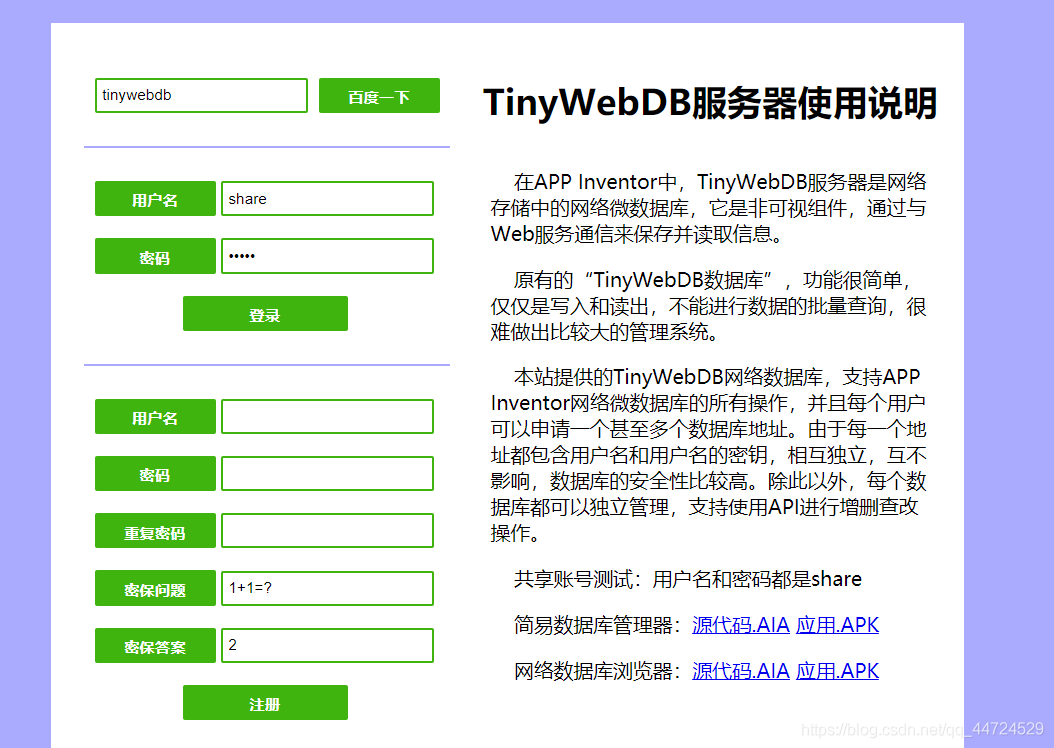

按照實驗的基本套路，我們先來把前提條件給弄好，首先呢先弄好TinyWebDB這個云資料庫的問題，先打開TinywebDB的官網，首先進到官網就是這個頁面，然后你就可以在這個界面進行注冊或者登錄一個賬號的操作，

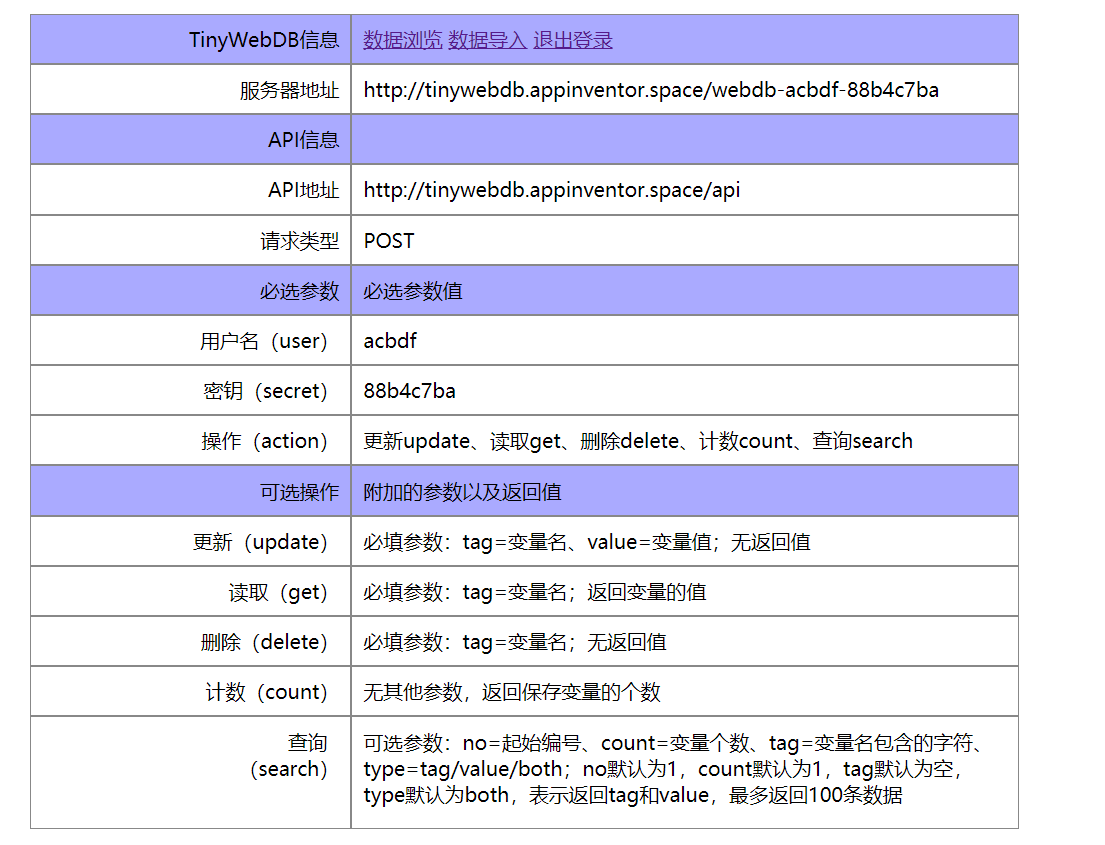

登錄成功后，就會得到一些基本的配置資訊，你就可以在程式代碼中根據相應的提示填寫就好，

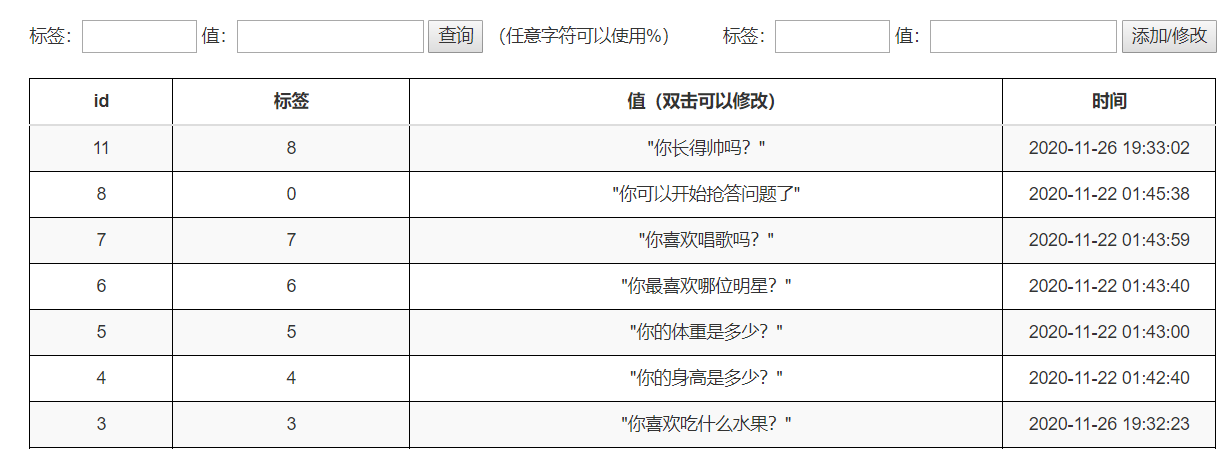

登陸成功后，就可以點擊登錄成功頁面上方的資料瀏覽選項，就可以給實驗需要的資料提供標簽，下圖就是我們本次實驗所需要的資料（僅供參考），

到這里呢，云資料庫方面的問題就已經弄好了，接下來就到我們的老相識MQTT了，我們這次用的是Easy iot，老規矩，我們先進去Easy iot的官網看一下，
1.先注冊一個賬號

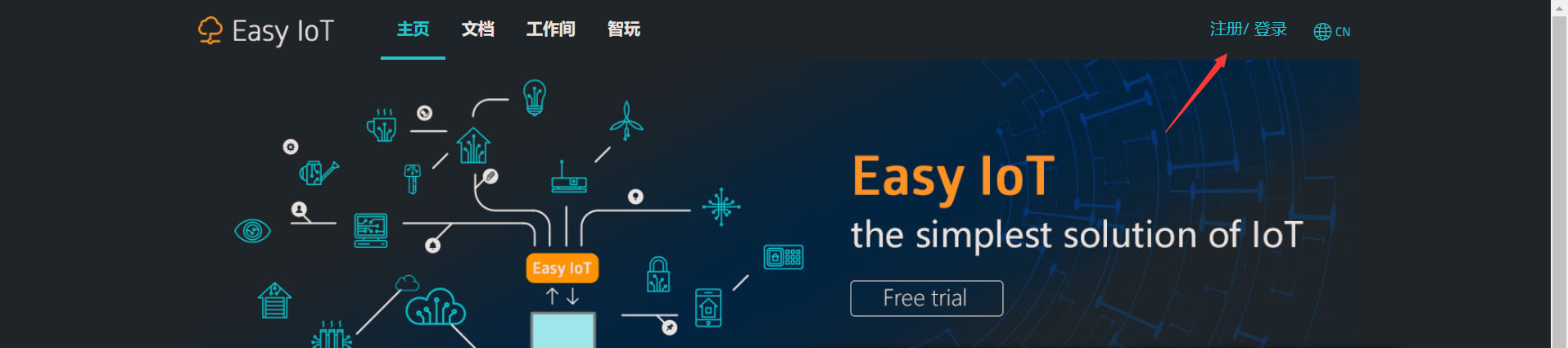

進入網站點擊箭頭所指的地方按照步驟進行注冊，就可以獲得一個賬號，注冊成功登錄后的界面如下圖所示，
/

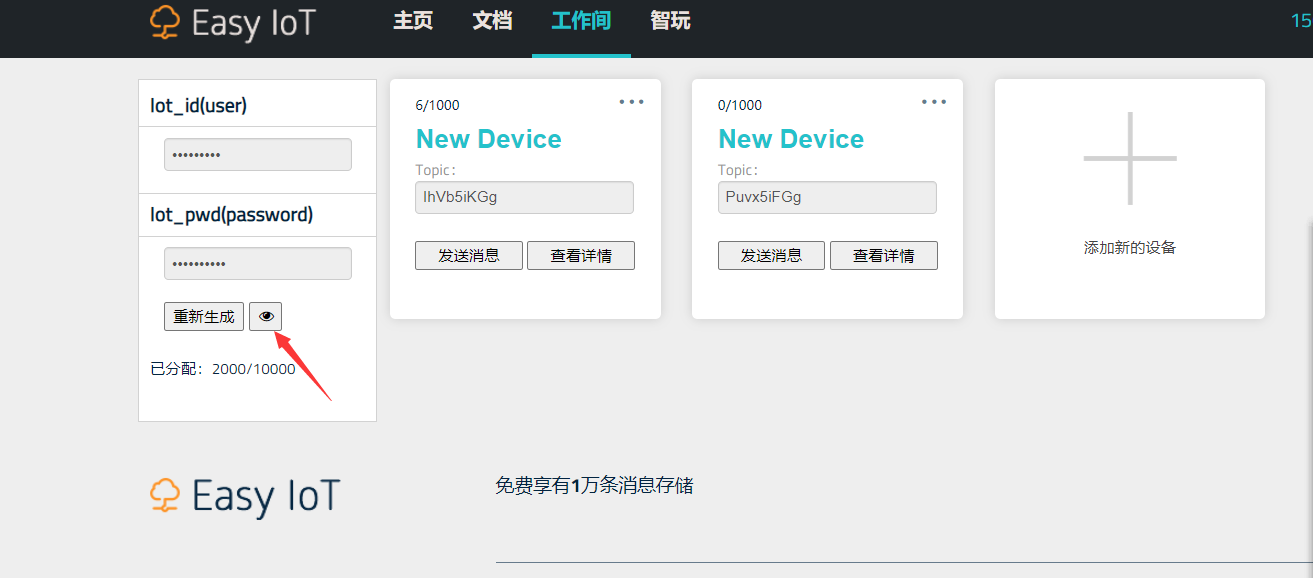

登錄進去后，先點擊箭頭所向的按鈕，獲得id和密碼，這對下面的實驗很重要，然后點擊添加新的設備，添加三個設備，

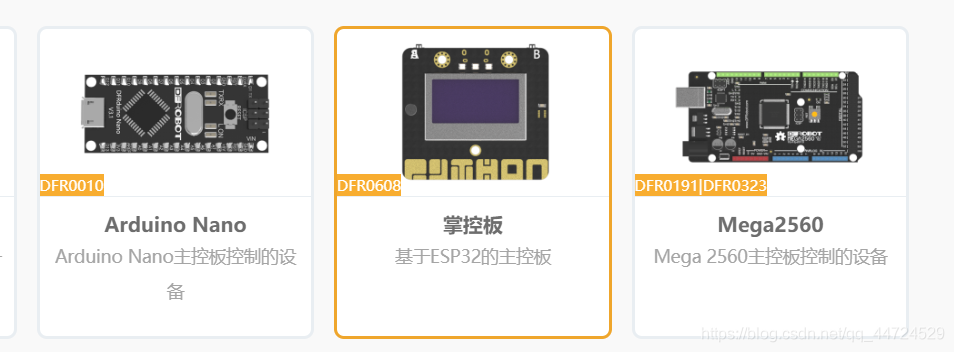

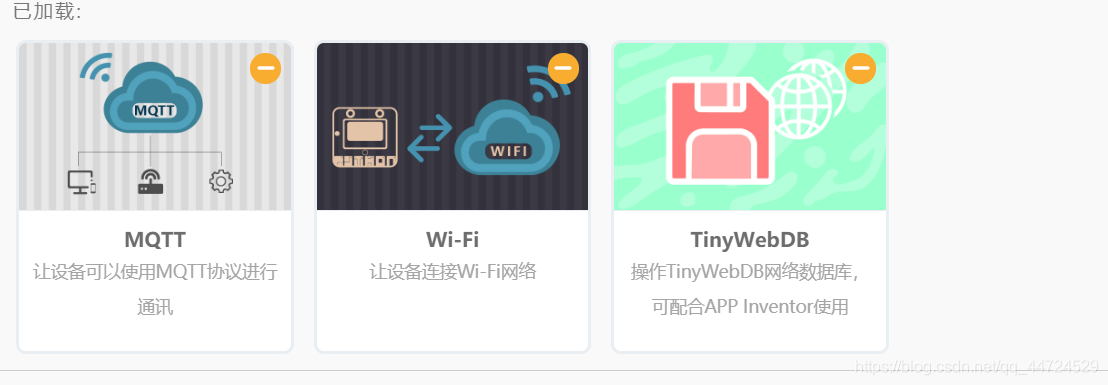

到這里，這兩個部分的準備就已經妥當，接下來就到了Mind+的準備了，老規矩，我們就在Miind+的拓展里面的主控板里面添加掌控板，在網路服務里面添加TinywebDB,wifi,MQTT這幾種功能，如下圖所示，

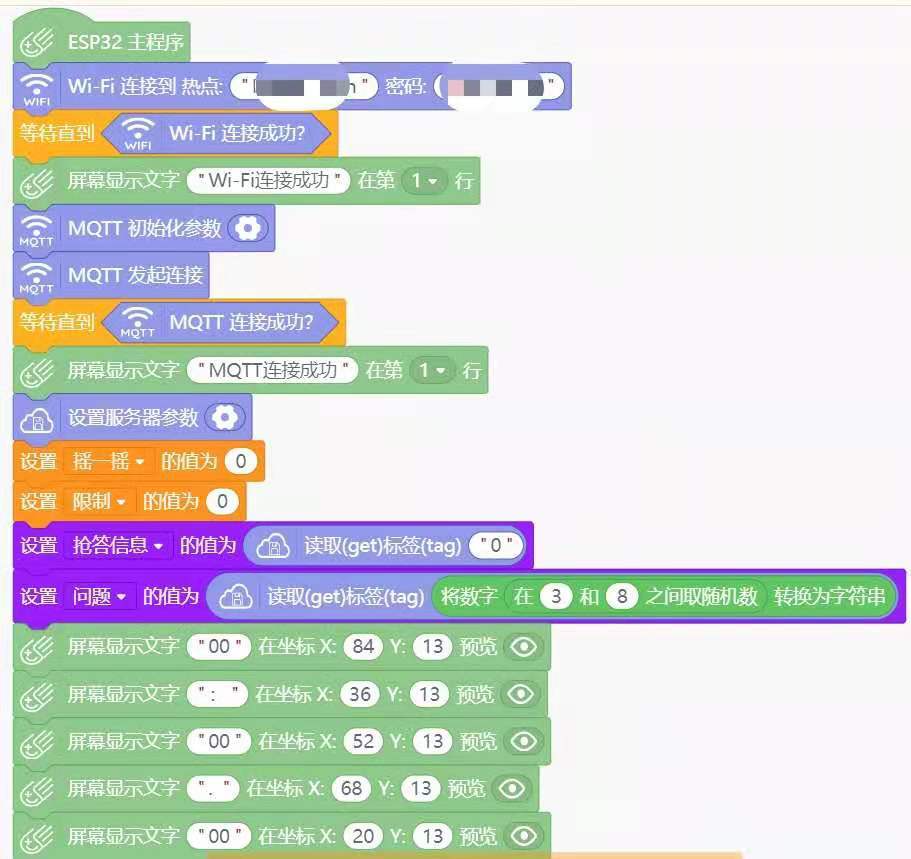

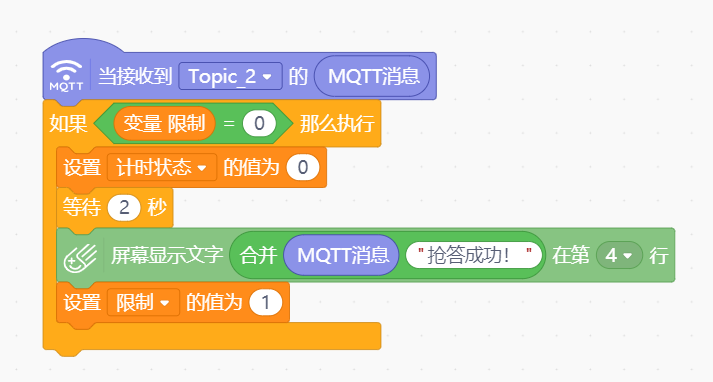

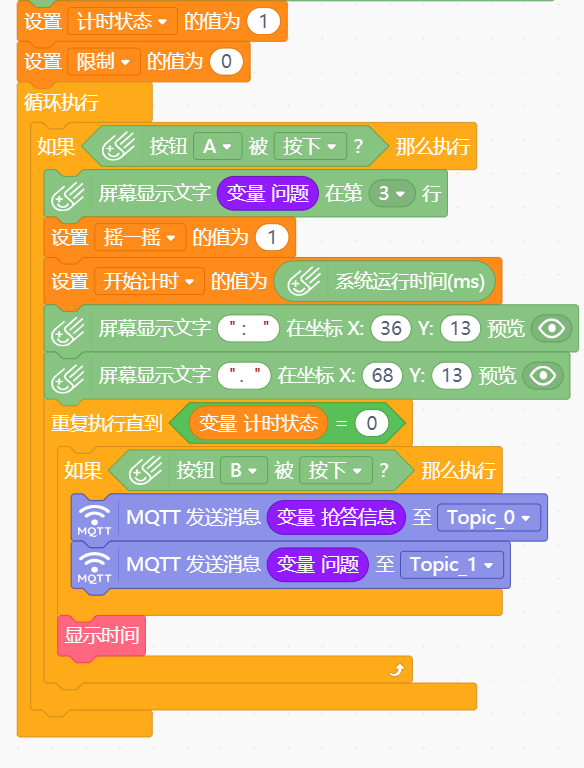

然后這個實驗所有的準備都已經就緒，接下來就可以正式實驗了，首先先看一下出題方的代碼，

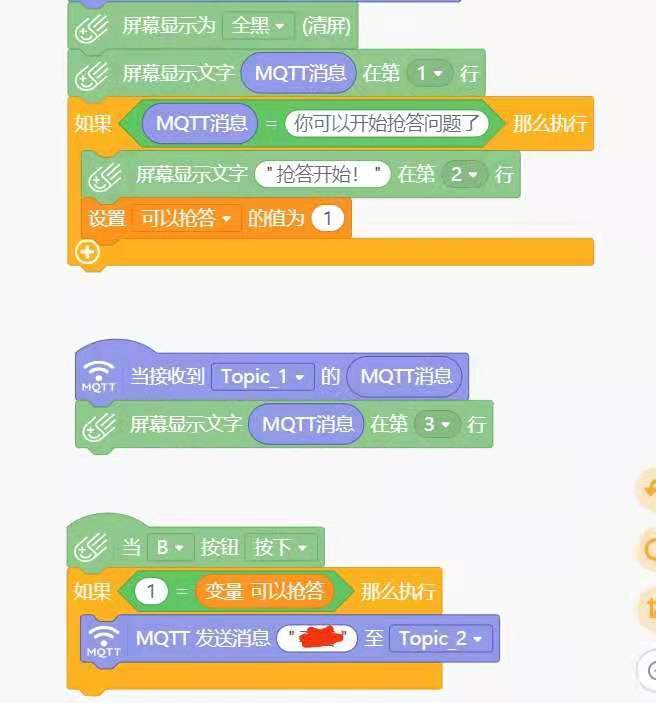

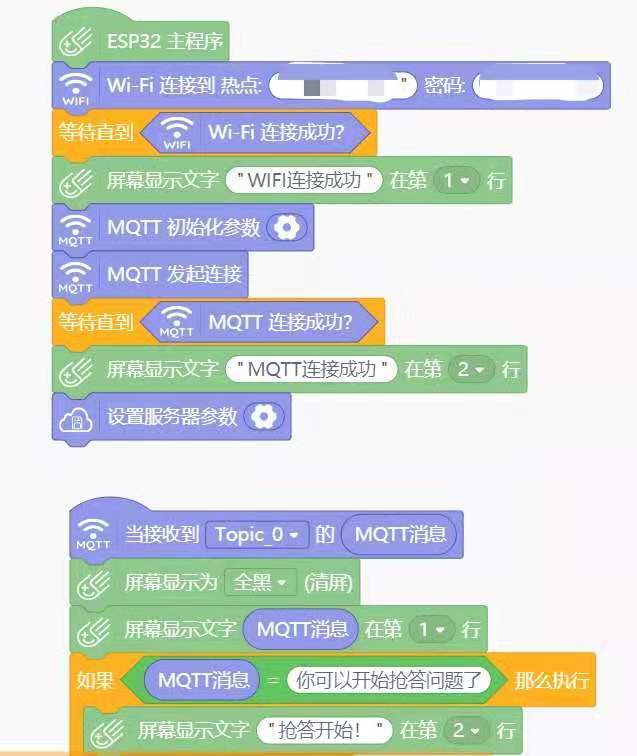

然后就到搶答方的代碼，

基本的已經完成，現在來看一下，兩方各自的完整代碼，
出題方

/*!
 * MindPlus
 * mpython
 *
 */
#include <MPython.h>
#include <DFRobot_Iot.h>
#include <mPython_tinywebdb.h>

// 動態變數
String         mind_s_QiangDaXinXi, mind_s_WenTi;
volatile float mind_n_KaiShiJiShi, mind_n_XiTongJiShi, mind_n_JingDu, mind_n_Miao,
               mind_n_Fen, mind_n_YaoYiYao, mind_n_XianZhi, mind_n_JiShiZhuangTai;
// 函式宣告
void DF_XianShiShiJian();
void obloqMqttEventT2(String& message);
// 靜態常量
const String topics[5] = {"c3PBcmFMR","hZYvpiFGR","MzFOpiFMR","",""};
const MsgHandleCb msgHandles[5] = {NULL,NULL,obloqMqttEventT2,NULL,NULL};
// 創建物件
DFRobot_Iot       myIot;
mPython_TinyWebDB mydb;


// 主程式開始
void setup() {
	mPython.begin();
	dfrobotRandomSeed();
	myIot.setMqttCallback(msgHandles);
	myIot.wifiConnect("MEIZU 16th", "66666666");
	while (!myIot.wifiStatus()) {yield();}
	display.setCursorLine(1);
	display.printLine("Wi-Fi連接成功");
	myIot.init("iot.dfrobot.com.cn","Z0h15mFMg","","WA2JcmKMgz",topics,1883);
	myIot.connect();
	while (!myIot.connected()) {yield();}
	display.setCursorLine(1);
	display.printLine("MQTT連接成功");
	mydb.setServerParameter("http://tinywebdb.appinventor.space/api", "ktmzl","9c06bd73");
	mind_n_YaoYiYao = 0;
	mind_n_XianZhi = 0;
	mind_s_QiangDaXinXi = mydb.getTag("0");
	mind_s_WenTi = mydb.getTag((String((random(3, 8+1)))));
	display.setCursor(84, 13);
	display.print("00");
	display.setCursor(36, 13);
	display.print("：");
	display.setCursor(52, 13);
	display.print("00");
	display.setCursor(68, 13);
	display.print(". ");
	display.setCursor(20, 13);
	display.print("00");
	mind_n_JiShiZhuangTai = 1;
	mind_n_XianZhi = 0;
}
void loop() {
	if ((buttonA.isPressed())) {
		display.setCursorLine(3);
		display.printLine(mind_s_WenTi);
		mind_n_YaoYiYao = 1;
		mind_n_KaiShiJiShi = millis();
		display.setCursor(36, 13);
		display.print("：");
		display.setCursor(68, 13);
		display.print(". ");
		while (!(mind_n_JiShiZhuangTai==0)) {
			if ((buttonB.isPressed())) {
				myIot.publish(topic_0, mind_s_QiangDaXinXi);
				myIot.publish(topic_1, mind_s_WenTi);
			}
			DF_XianShiShiJian();
			yield();
		}
	}
}


// 自定義函式
void DF_XianShiShiJian() {
	display.setCursor(84, 13);
	display.print("  ");
	display.setCursor(52, 13);
	display.print("  ");
	display.setCursor(20, 13);
	display.print("  ");
	mind_n_XiTongJiShi = (millis() - mind_n_KaiShiJiShi);
	mind_n_JingDu = (((int)(mind_n_XiTongJiShi / 10)) % ((int)100));
	if ((mind_n_JingDu<10)) {
		display.setCursor(84, 13);
		display.print((String("0") + String((((int)mind_n_JingDu) % ((int)100)))));
	}
	else {
		display.setCursor(84, 13);
		display.print(mind_n_JingDu);
	}
	mind_n_XiTongJiShi = ((millis() - mind_n_KaiShiJiShi) / 1000);
	mind_n_Miao = (((int)mind_n_XiTongJiShi) % ((int)60));
	if ((mind_n_Miao<10)) {
		display.setCursor(52, 13);
		display.print((String("0") + String((((int)mind_n_Miao) % ((int)100)))));
	}
	else {
		display.setCursor(52, 13);
		display.print(mind_n_Miao);
	}
	mind_n_Fen = (((int)(mind_n_XiTongJiShi / 60)) % ((int)60));
	if ((mind_n_Fen<10)) {
		display.setCursor(20, 13);
		display.print((String("0") + String((((int)mind_n_Fen) % ((int)100)))));
	}
	else {
		display.setCursor(20, 13);
		display.print(mind_n_Fen);
	}
}

// 事件回呼函式
void obloqMqttEventT2(String& message) {
	if ((mind_n_XianZhi==0)) {
		mind_n_JiShiZhuangTai = 0;
		delay(2000);
		display.setCursorLine(4);
		display.printLine((String(message) + String("搶答成功！")));
		mind_n_XianZhi = 1;
	}
}

現在是搶答方

/*!
 * MindPlus
 * mpython
 *
 */
#include <MPython.h>
#include <DFRobot_Iot.h>
#include <mPython_tinywebdb.h>

// 動態變數
volatile float mind_n_KeYiQiangDa;
// 函式宣告
void obloqMqttEventT0(String& message);
void obloqMqttEventT1(String& message);
void onButtonBPressed();
// 靜態常量
const String topics[5] = {"c3PBcmFMR","hZYvpiFGR","MzFOpiFMR","",""};
const MsgHandleCb msgHandles[5] = {obloqMqttEventT0,obloqMqttEventT1,NULL,NULL,NULL};
// 創建物件
DFRobot_Iot       myIot;
mPython_TinyWebDB mydb;


// 主程式開始
void setup() {
	mPython.begin();
	myIot.setMqttCallback(msgHandles);
	buttonB.setPressedCallback(onButtonBPressed);
	myIot.wifiConnect("MEIZU 16th", "66666666");
	while (!myIot.wifiStatus()) {yield();}
	display.setCursorLine(1);
	display.printLine("WIFI連接成功");
	myIot.init("iot.dfrobot.com.cn","Z0h15mFMg","","WA2JcmKMgz",topics,1883);
	myIot.connect();
	while (!myIot.connected()) {yield();}
	display.setCursorLine(2);
	display.printLine("MQTT連接成功");
	mydb.setServerParameter("http://tinywebdb.appinventor.space/api", "ktmzl","ktmzl");
}
void loop() {

}

// 事件回呼函式
void obloqMqttEventT0(String& message) {
	display.fillScreen(0);
	display.setCursorLine(1);
	display.printLine(message);
	if ((message==String("你可以開始搶答問題了"))) {
		display.setCursorLine(2);
		display.printLine("搶答開始！");
		mind_n_KeYiQiangDa = 1;
	}
}
void obloqMqttEventT1(String& message) {
	display.setCursorLine(3);
	display.printLine(message);
}
void onButtonBPressed() {
	if ((1==mind_n_KeYiQiangDa)) {
		myIot.publish(topic_2, "lf");//lf就是某一個搶答方的姓名
	}
}

接下來就是實驗結果截圖

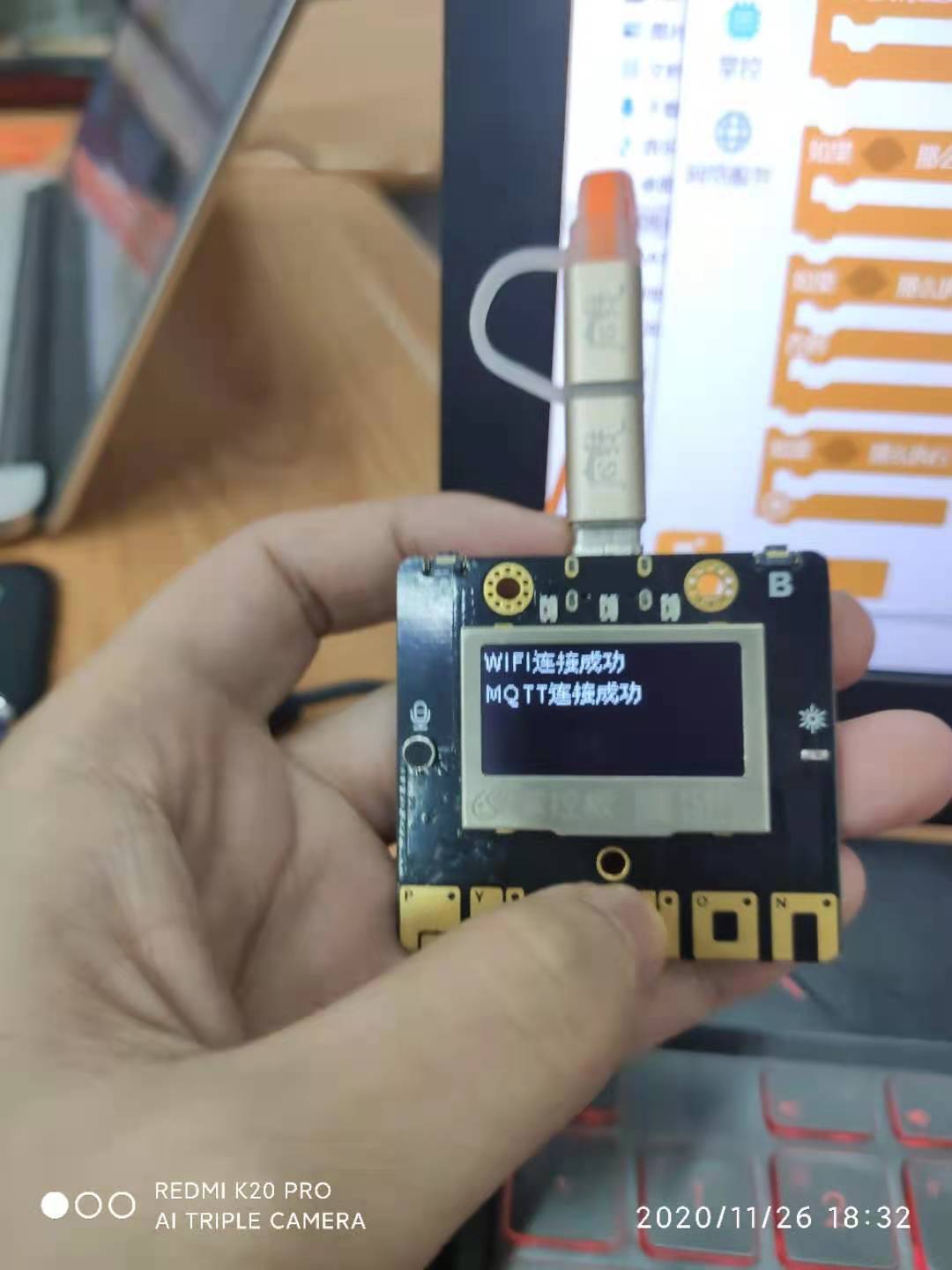

這是搶答方初始化成功的頁面，

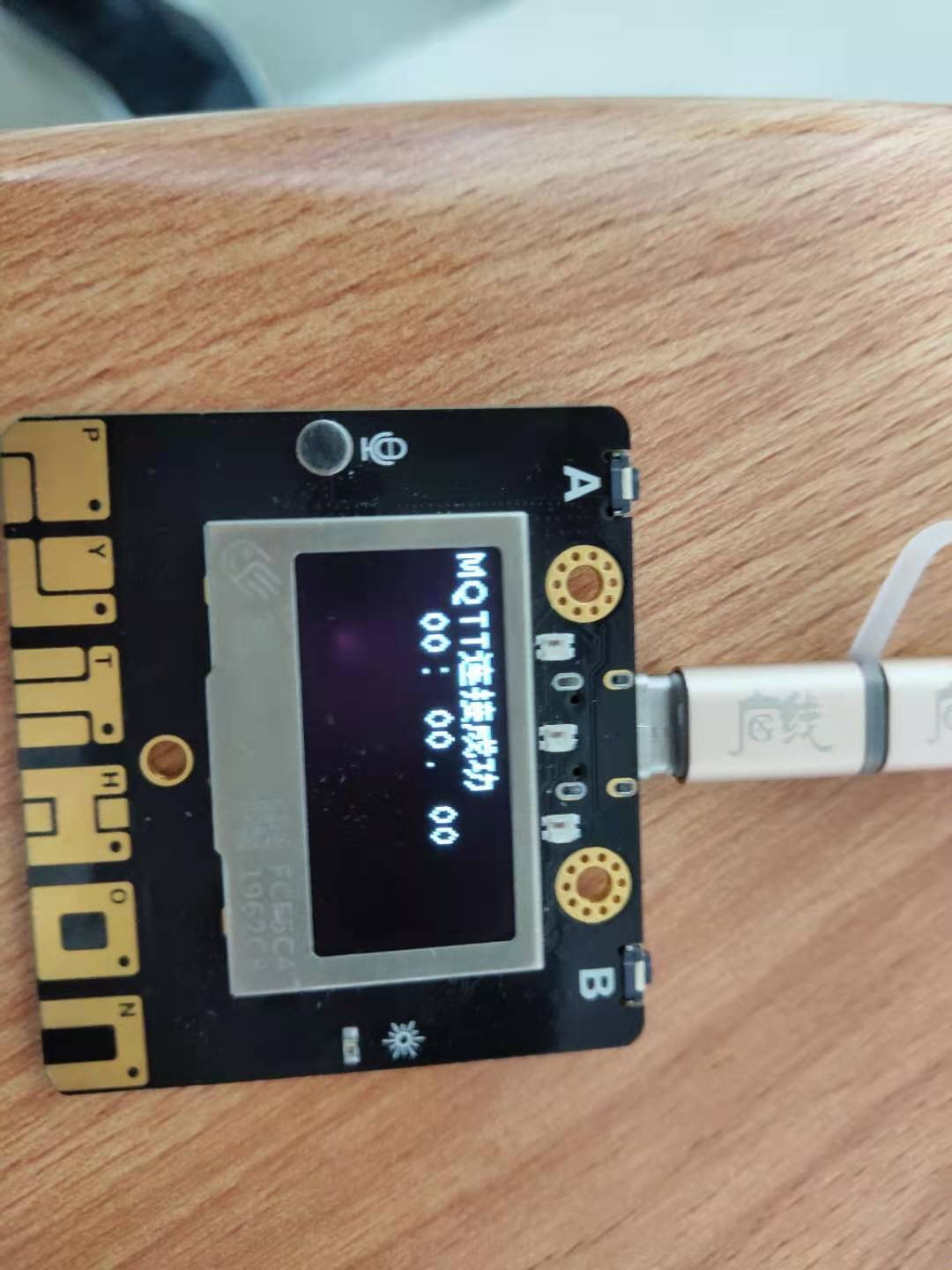

這是出題方的初始化頁面，

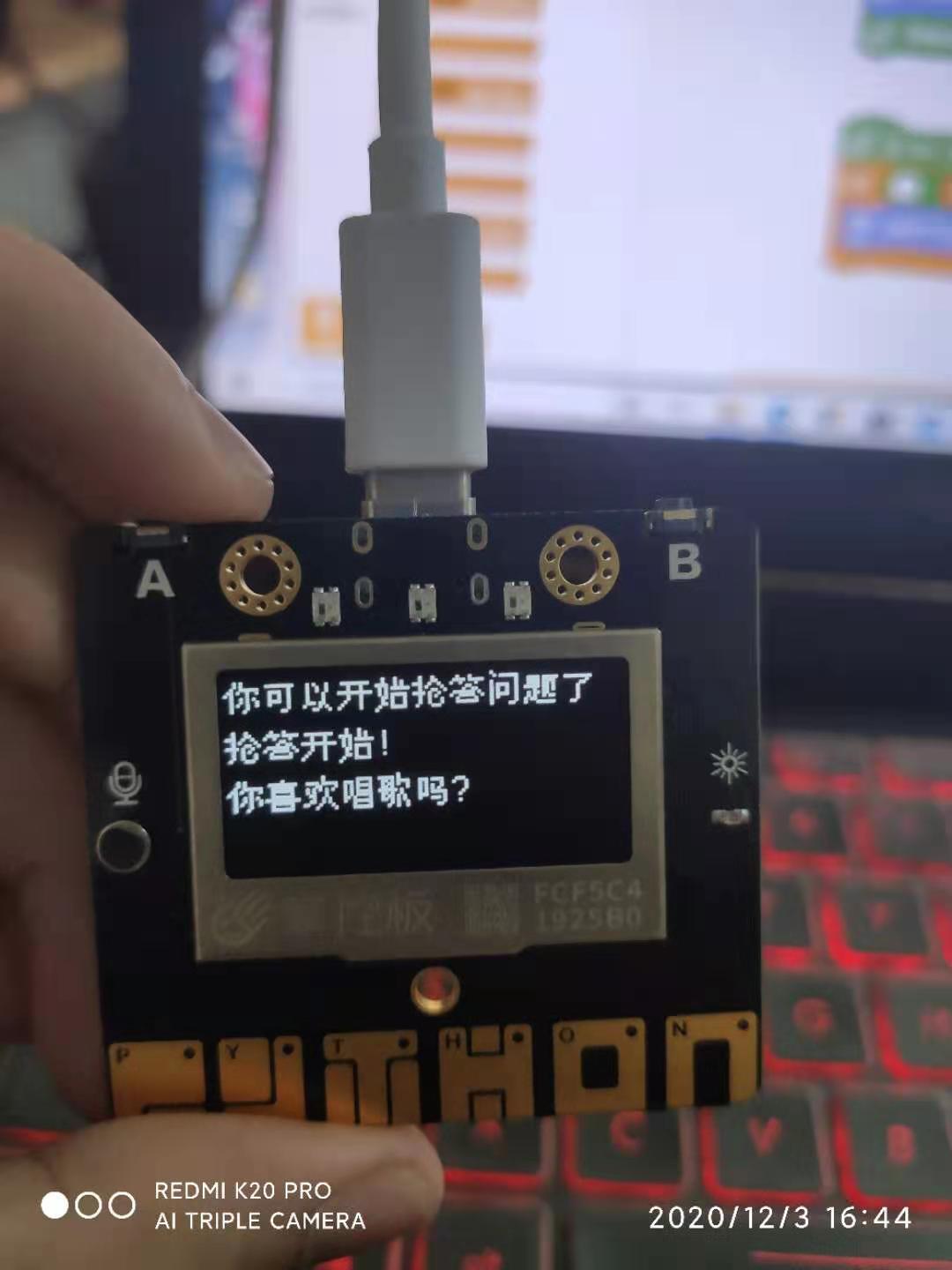

這是出題方出題后，搶答方收到問題的頁面，

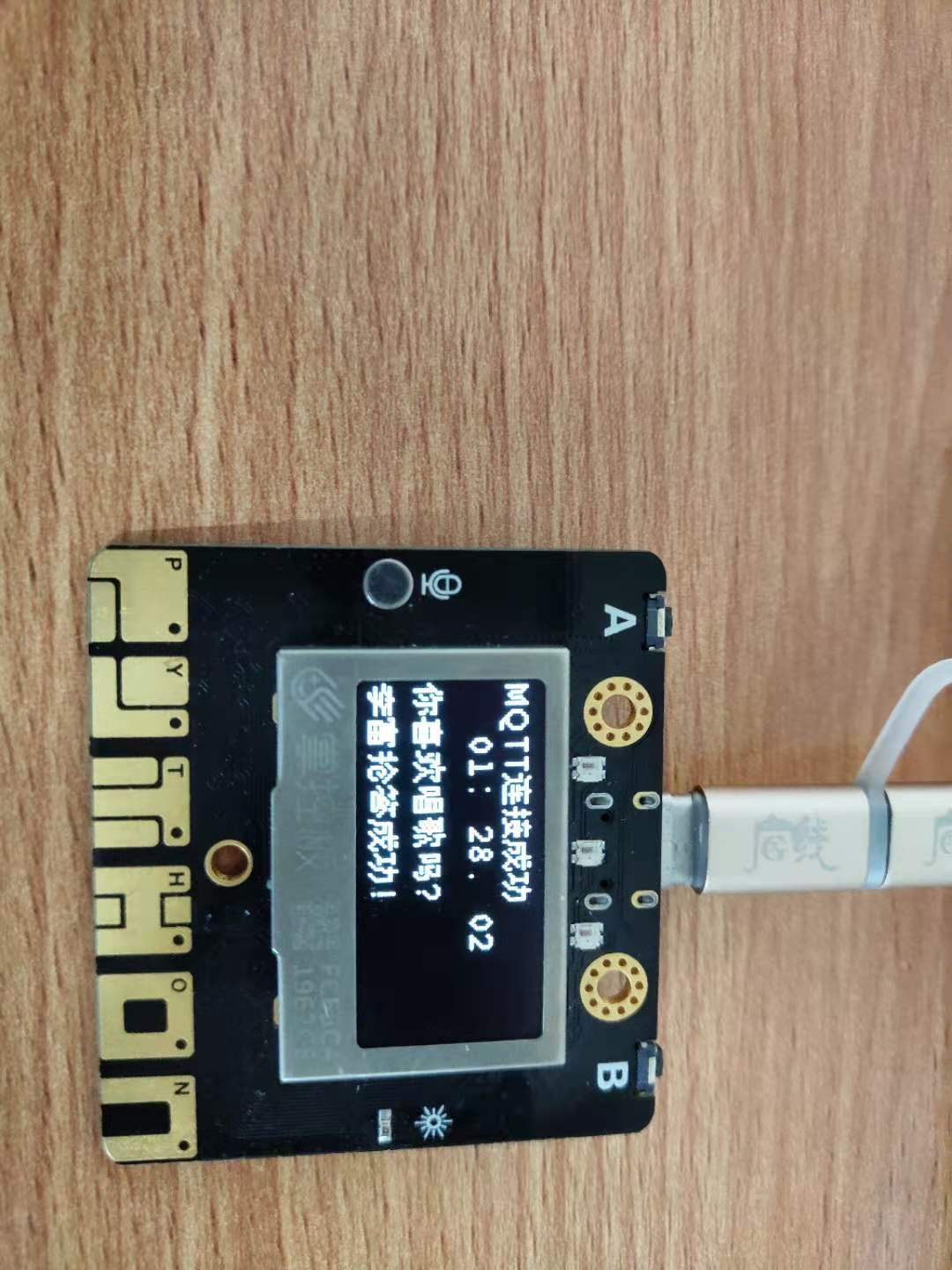

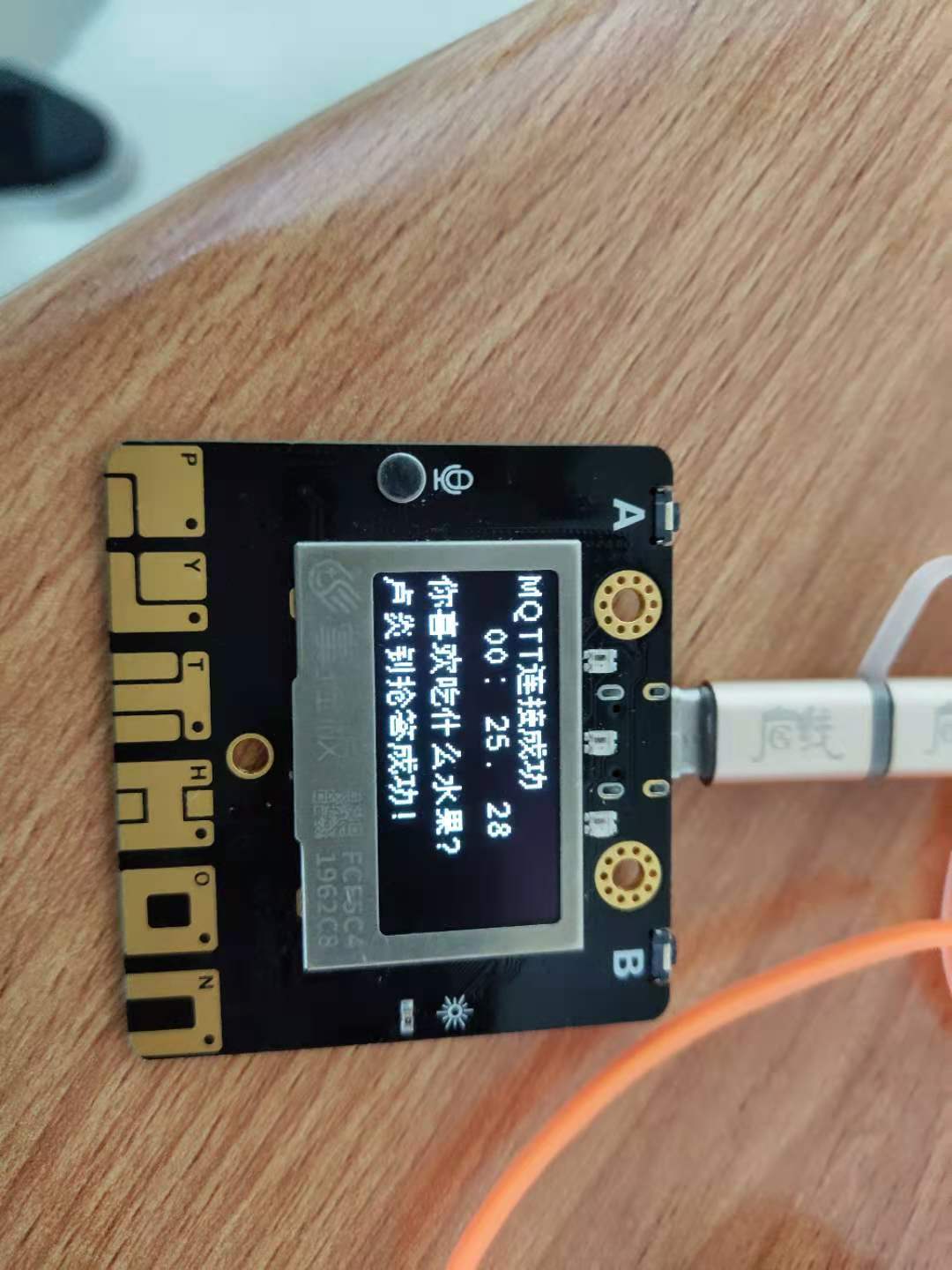

這是搶答方搶答成功的頁面，
多人搶答的頁面，這是第二個人搶答成功的頁面，

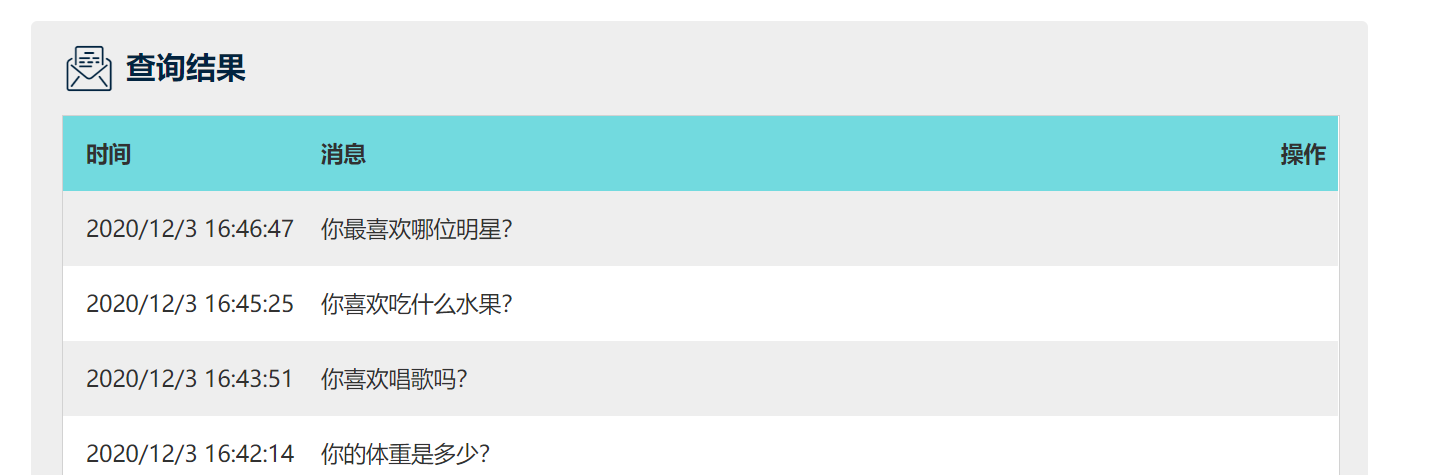

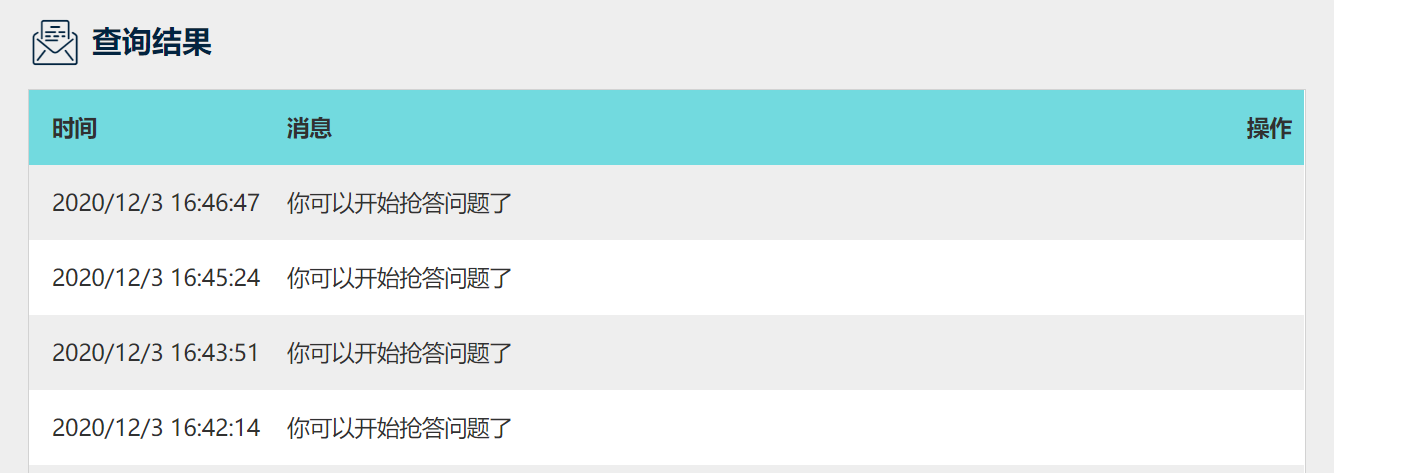

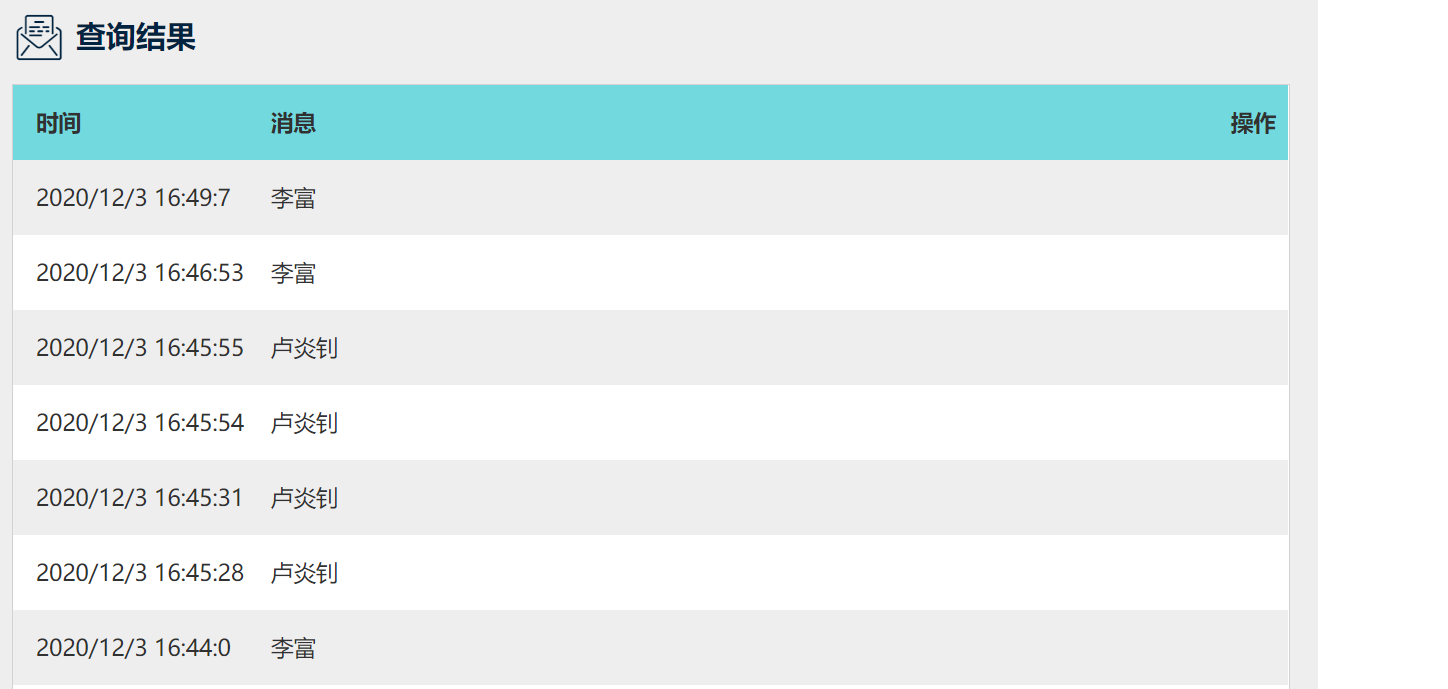

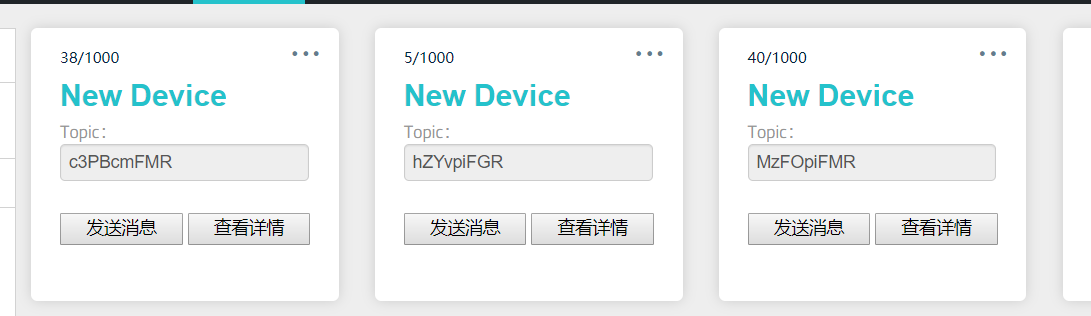

這是我們小組Easy iot三個topic在后臺收到的資料資訊截圖，第一張是提示搶答方可以開始搶答的topic，第二個就是記錄出題方出的問題，第三個就是記錄多人搶答成功的身份，

實驗結論
這個實驗估計是這個學期弄過最麻煩的實驗，因為有很多東西需要去調整，就像那些是時間的格式，這些都需要去測驗，然后這個實驗就已經把我們一整個學期學到的知識都運用起來了，所以在實驗的程序中需要細心，因為心細可以幫助我們解決很多不必要的問題，
