簡介：我是一名Unity游戲開發工程師，皮皮是我養的貓，會講人話，它接到了喵星的特殊任務：學習編程，學習Unity游戲開發，
于是，發生了一系列有趣的故事，
在這里插入圖片描述

11.1 山崗的星光

稀疏的星光，清輝灑地，流浪貓小花凝望著窗外，它沒有想到一個月前它還是一只無家可歸的流浪小貓，此時已經有了一個溫暖的家，
事情要回到一個月前的那個夜晚，秋風瑟瑟，小花在路邊蜷縮著身子，有個人類經過它的身旁，那個人站住了，嘴里發出蹩腳的喵喵聲，慢慢想要靠近，小花見狀立刻躲進了斜坡中的草叢里，那人停留片刻后便離開了，
兩天后，小花又看到了那個人，而且還帶著一只貓一臺電腦，那只貓朝著小花揮手：“喂，過來這邊，不要怕，我們不是壞人，”
小花不敢靠前，那只貓又喊道：“我叫皮皮，這個是我的鏟屎官，這里有吃的，快過來，”
后來，小花不僅飽飽的吃了一餐，還得知了他們正在做一個貓咪救濟管理系統，皮皮是專案的策劃貓，它希望可以為那些流浪貓提供基礎的保障，實名登記流浪貓，統一管理，調度資源，在設定的救濟點投放食物和過冬物資，并與人類鏟屎官合作，希望可以給流浪貓尋找合適的家，
每一只來到地球的喵星人都有一個唯一的編號，只要登記了這個編號，就可以隨時隨地通過貓電波進行通信，小花成為了救濟系統的第一只貓，
很快便有人類來領養了小花，以前，小花總是坐在小斜坡上望著星星，它不知道自己從哪里來的，那里還有很多和它一樣的貓，有的從來沒見過，有的離開了又回來了，有的離開了就再也沒有回來，只有星星一直陪著它，現在它有了家，它也想和皮皮它們一起，幫助流離失所的貓尋找溫暖的家，
山崗的星光，愿你不再流浪，被世界溫柔以待，

11.2 Unity貓咪救濟管理系統

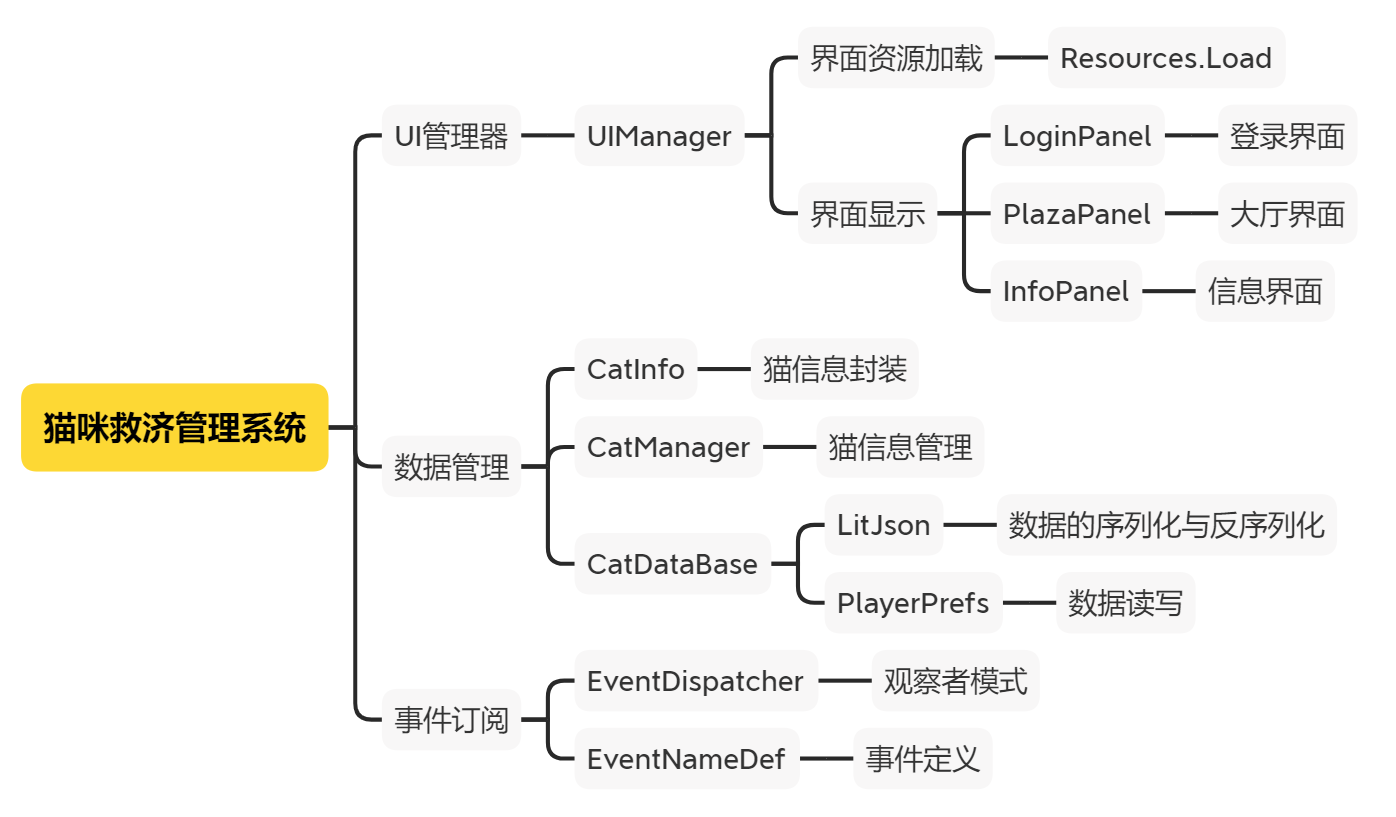

貓咪救濟管理系統，模塊設計如下：
在這里插入圖片描述

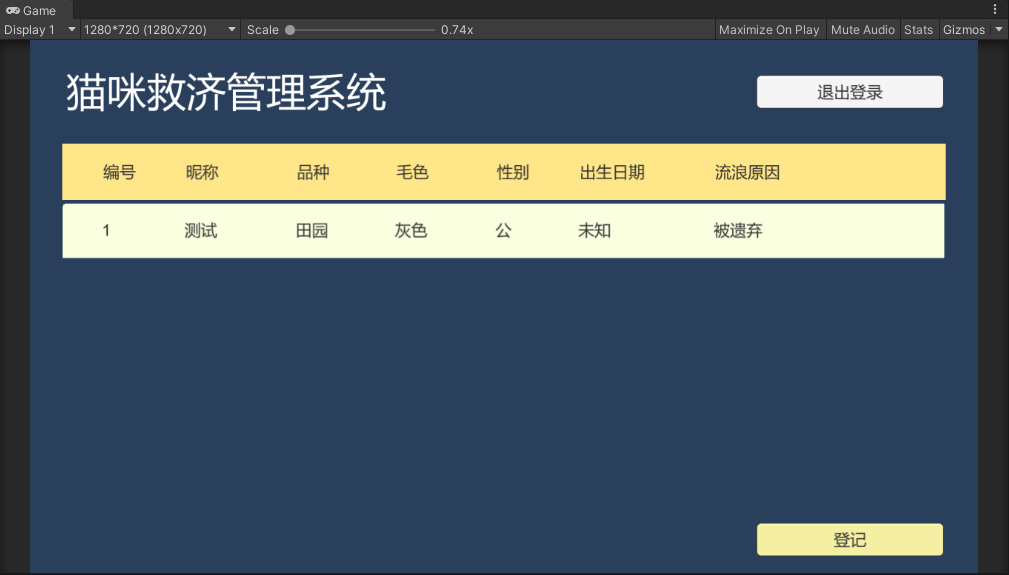

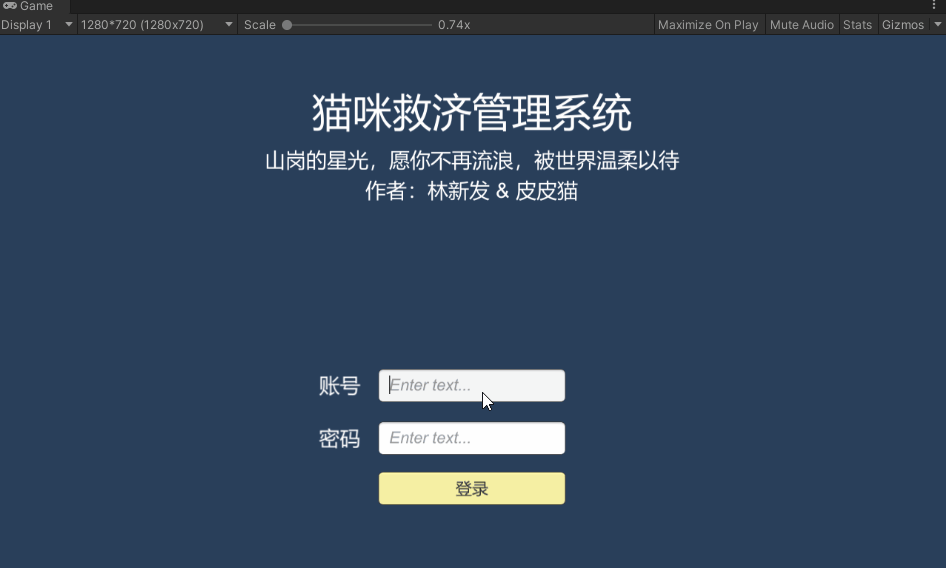

運行效果如下：

本工程使用的Unity版本為2020.1.14f1c1 (64-bit)，工程已上傳到GitHub，感興趣的同學可以下載下來學習，

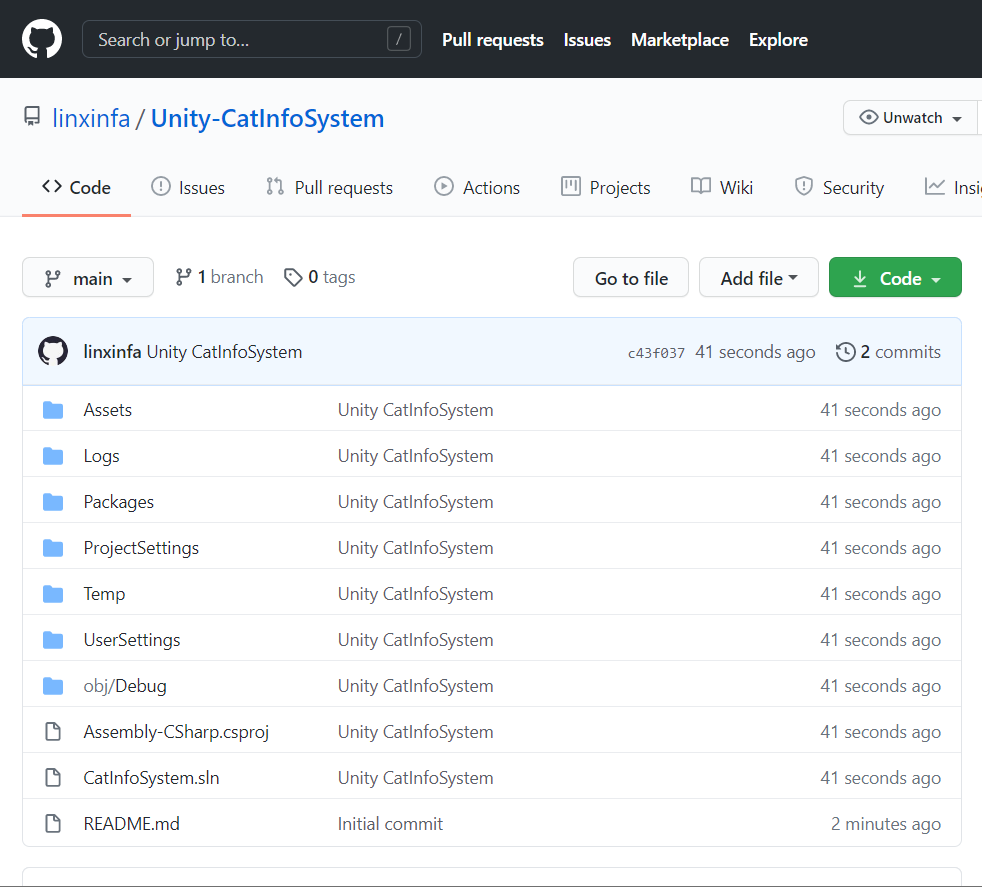

GitHub地址：https://github.com/linxinfa/Unity-CatInfoSystem 在這里插入圖片描述

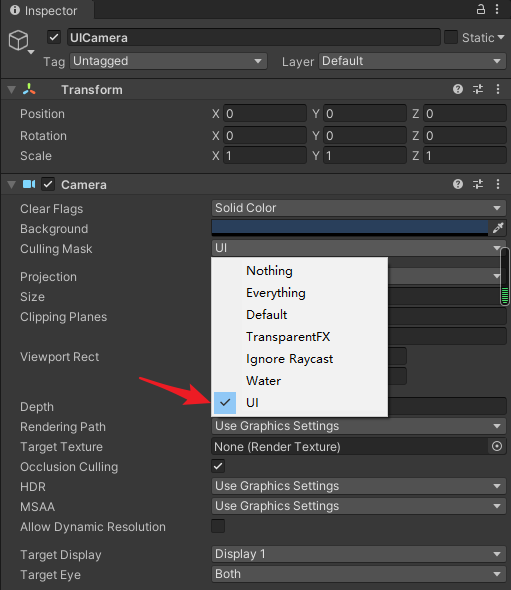

11.3 設定UI攝像機

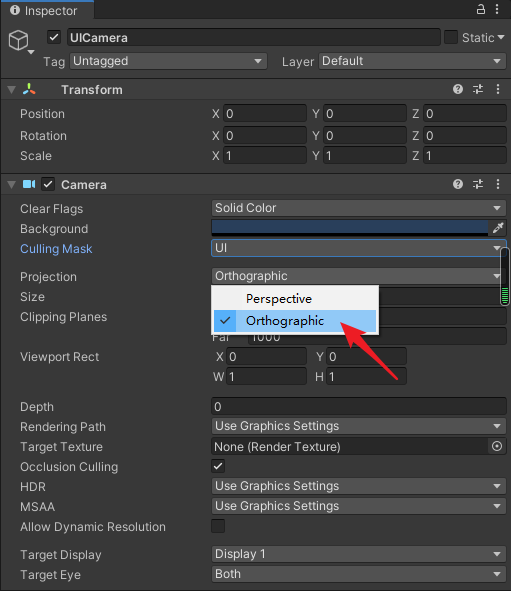

創建一個攝像機，重命名為UICamera，
在這里插入圖片描述
設定Culling Mask只渲染UI層，

設定視口Projection為正交視口Orthographic，

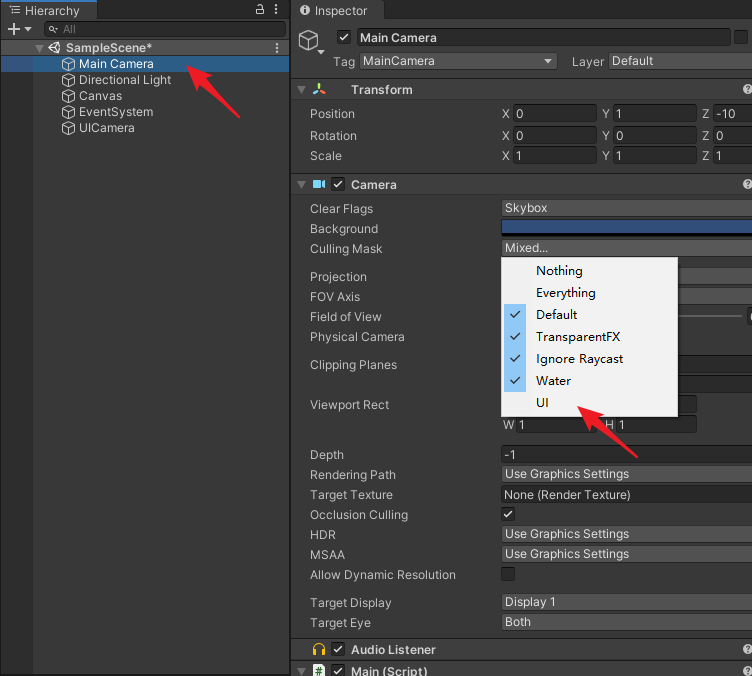

設定Main Camera不渲染UI層，

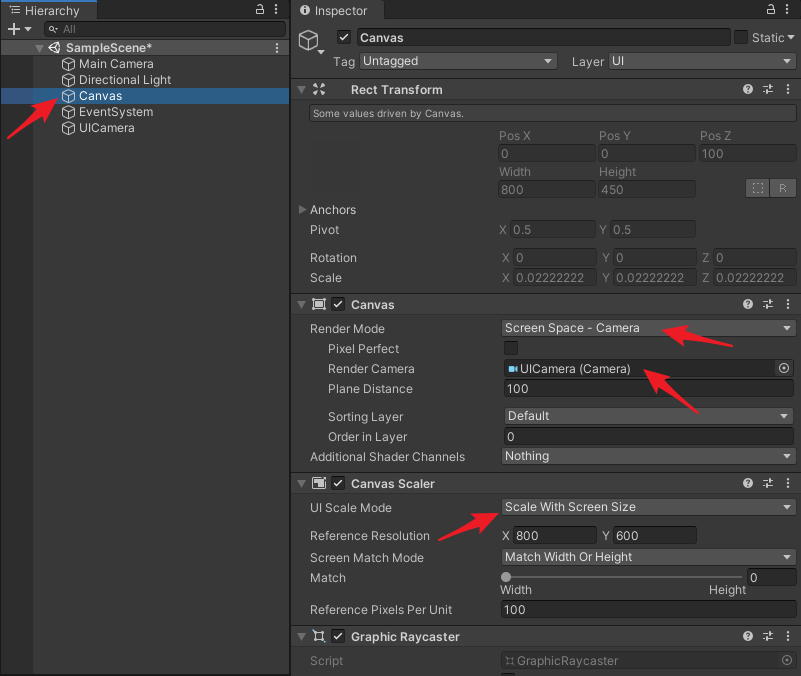

11.4 設定Canvas

創建Canvas，并設定Render Mode為Screen Space -Camera，設定Render Camera為UICamera，再把Canvas Scaler組件的UI Scale Mode設定為Scale With Screen Size，
在這里插入圖片描述

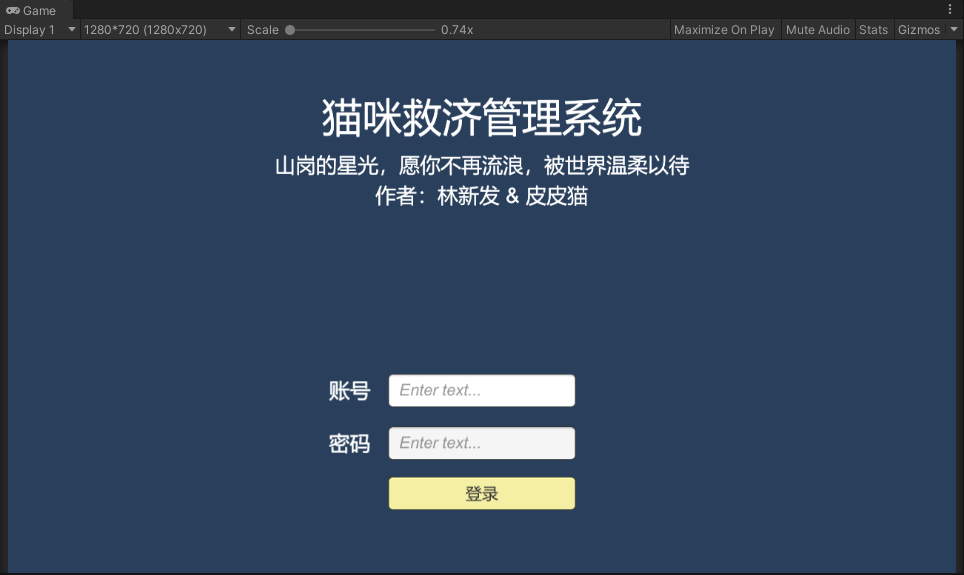

11.5 制作登錄界面預設

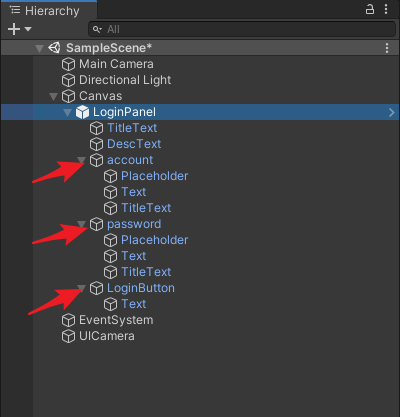

LoginPanel.prefab
在這里插入圖片描述

兩個Input Field組件，用來輸入賬號和密碼（account和password），一個Button組件作為登錄按鈕（LoginButton），

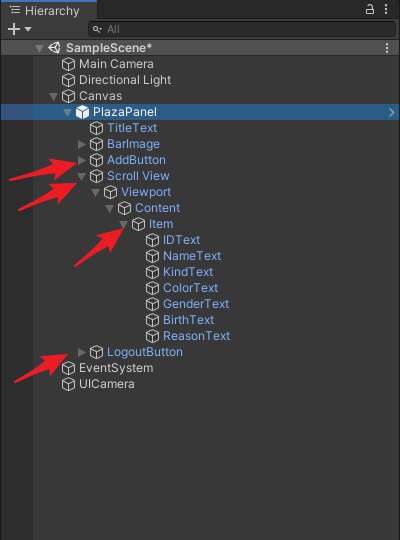

11.6 制作大廳界面預設

PlazaPanel.prefab
在這里插入圖片描述

一個Button組件作為登記按鈕（AddButton），一個Scroll View組件作為拖拉串列，一個Item作為串列的項，一個Button組件作為退出登錄按鈕（LogoutButton），其中，Item中使用多個Text組件作為資訊顯示，

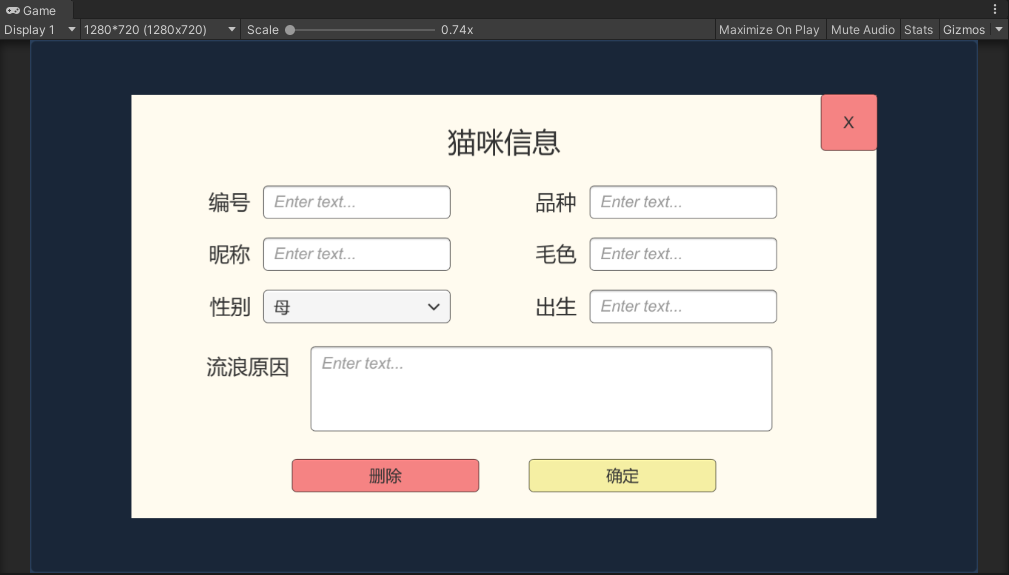

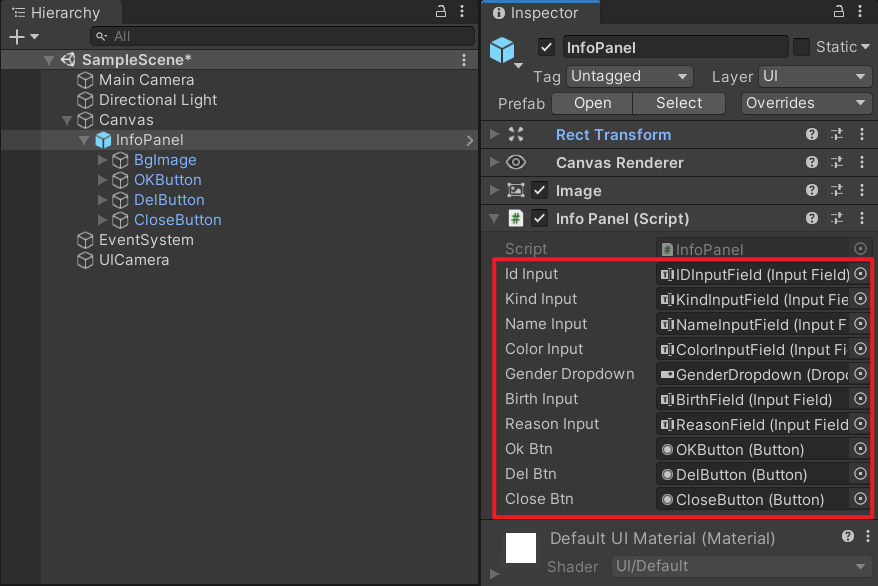

11.7 制作資訊界面預設

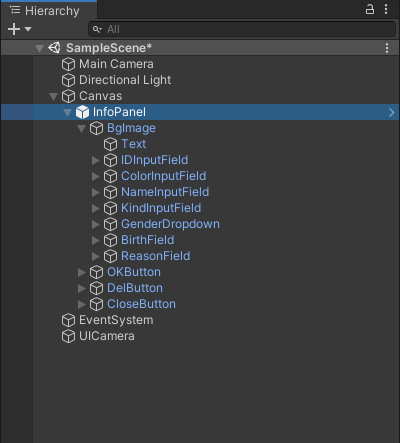

InfoPnel.prefab
在這里插入圖片描述

使用三個Button組件作為確定、洗掉、關閉按鈕，使用多個Input Field組件和一個Drop Down組件作為資訊輸入，

11.8 UI界面管理器：UIManager

UI預設資源放在Resources目錄中，
在這里插入圖片描述
封裝一個UIManager類，用來加載界面預設資源和顯示界面，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class UIManager
{
    public void Init(Canvas canvas)
    {
        m_canvasTrans = canvas.transform;
    }

    /// <summary>
    /// 顯示界面
    /// </summary>
    /// <param name="panelName">界面名稱</param>
    /// <returns></returns>
    public GameObject ShowPanel(string panelName)
    {
        GameObject prefabObj = null;
        if (m_panelRes.ContainsKey(panelName))
        {
            prefabObj = m_panelRes[panelName];
        }
        else
        {
            prefabObj = Resources.Load<GameObject>(panelName);
            m_panelRes[panelName] = prefabObj;
        }
        GameObject panelObj = Object.Instantiate(prefabObj);
        panelObj.transform.SetParent(m_canvasTrans, false);
        return panelObj;
    }

    private Transform m_canvasTrans;
    /// <summary>
    /// 界面資源快取
    /// </summary>
    private Dictionary<string, GameObject> m_panelRes = new Dictionary<string, GameObject>();

    /// <summary>
    /// 單例模式
    /// </summary>
    private static UIManager s_instance;
    public static UIManager Instance
    {
        get
        {
            if (null == s_instance)
                s_instance = new UIManager();
            return s_instance;
        }
    }
}

/// <summary>
/// 界面名稱，對應預設檔案名稱
/// </summary>
public class PanelName
{
    public const string LOGIN_PANEL = "LoginPanel";
    public const string PLAZA_PANEL = "PlazaPanel";
    public const string INFO_PANEL = "InfoPanel";
}

11.9 封裝貓資訊的類：CatInfo

貓的資訊中有個uuid是系統生成的，id是貓星人的編號，由喵星人手動輸入，

/// <summary>
/// 貓咪資訊
/// </summary>
public class CatInfo
{
    public CatInfo()
    {
        uuid = System.Guid.NewGuid().ToString("N");
    }


    /// <summary>
    /// 系統唯一識別符號
    /// </summary>
    public string uuid;
    /// <summary>
    /// 喵星身份編號
    /// </summary>
    public string id;
    /// <summary>
    /// 昵稱
    /// </summary>
    public string nickname;
    /// <summary>
    /// 品種
    /// </summary>
    public string kind;
    /// <summary>
    /// 毛色
    /// </summary>
    public string color;
    /// <summary>
    /// 性別，0：母，1：公
    /// </summary>
    public int gender;
    /// <summary>
    /// 出生
    /// </summary>
    public string birth;
    /// <summary>
    /// 流浪原因
    /// </summary>
    public string reason;
}

11.10 貓資訊管理器：CatManager

封裝一個貓資訊的管理類，CatManager，負責資料加載和增刪改查，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CatManager
{
    public void Init()
    {
        // 從資料庫加載資料
        m_datas = CatDataBase.QueryDatas();
    }

    /// <summary>
    /// 新增或修改貓資訊
    /// </summary>
    /// <param name="info"></param>
    public void AddOrModify(CatInfo info)
    {
        CatDataBase.AddOrModify(info);
        // 拋出事件，更新界面
        EventDispatcher.instance.DispatchEvent(EventNameDef.EVENT_ADD_OR_MODIFY_CAT, info);
    }

    /// <summary>
    /// 洗掉貓資訊
    /// </summary>
    /// <param name="uuid"></param>
    public void Del(string uuid)
    {
        CatDataBase.Del(uuid);
        // 拋出事件，更新界面
        EventDispatcher.instance.DispatchEvent(EventNameDef.EVENT_DEL_CAT, uuid);
    }

    public Dictionary<string, CatInfo> data
    {
        get { return m_datas; }
    }

    /// <summary>
    /// 貓資訊資料快取
    /// </summary>
    private Dictionary<string, CatInfo> m_datas = null;

    /// <summary>
    /// 單例模式
    /// </summary>
    private static CatManager s_instance;
    public static CatManager Instance
    {
        get
        {
            if (null == s_instance)
                s_instance = new CatManager();
            return s_instance;
        }
    }
}

11.11 資料存盤：CatDataBase

封裝一個CatDataBase類，負責資料的本地寫入和讀取，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using LitJson;
using System.IO;

/// <summary>
/// 貓資料庫
/// </summary>
public class CatDataBase
{

    /// <summary>
    /// 新增或修改資料
    /// </summary>
    /// <param name="info"></param>
    public static void AddOrModify(CatInfo info)
    {
        if (s_datas.ContainsKey(info.uuid))
        {
            s_datas[info.uuid] = info;
        }
        else
        {
            s_datas.Add(info.uuid, info);
        }

        SaveData();
    }

    /// <summary>
    /// 刪資料
    /// </summary>
    /// <param name="uuid"></param>
    public static void Del(string uuid)
    {
        if (!s_datas.ContainsKey(uuid)) return;
        s_datas.Remove(uuid);
        SaveData();
    }

    /// <summary>
    /// 查詢所有貓資訊
    /// </summary>
    /// <returns></returns>
    public static Dictionary<string, CatInfo> QueryDatas()
    {
        string jsonStr = PlayerPrefs.GetString("cats", null);
        if (string.IsNullOrEmpty(jsonStr))
        {
            s_datas = new Dictionary<string, CatInfo>();
        }
        else
        {
            s_datas = JsonMapper.ToObject<Dictionary<string, CatInfo>>(jsonStr);
        }
        return s_datas;
    }

    /// <summary>
    /// 使用PlayerPrefs將資料寫入本地
    /// </summary>
    public static void SaveData()
    {
        string jsonStr = JsonMapper.ToJson(s_datas);
        PlayerPrefs.SetString("cats", jsonStr);
    }

    private static Dictionary<string, CatInfo> s_datas = new Dictionary<string, CatInfo>();
}

其中寫入本地資料用到了Unity提供的PlayerPrefs類，
讀取資料介面

public static string GetString(string key, string defaultValue);

寫入資料介面

public static void SetString(string key, string value);

11.12 Json庫：LitJson

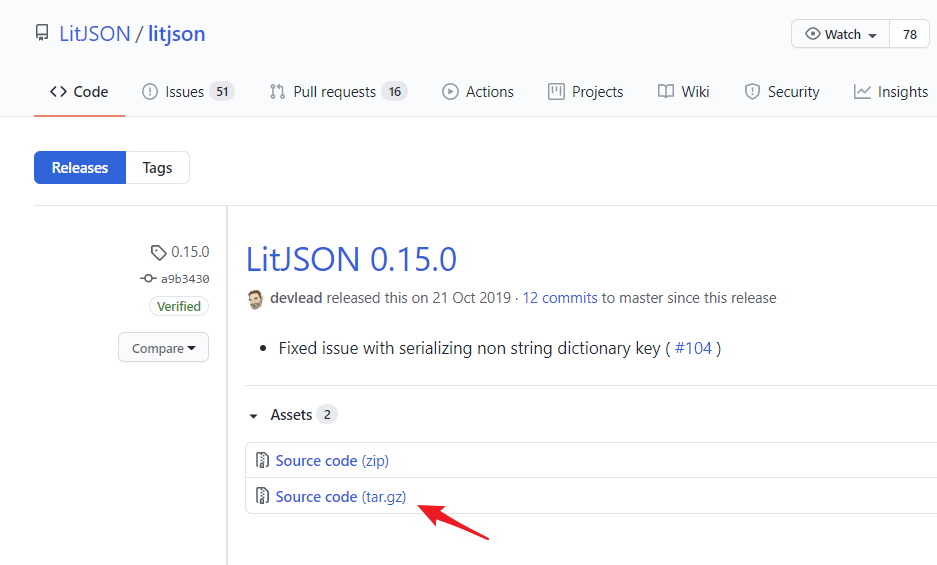

需要將資料序列號到本地檔案中，采用Json的格式，所以需要匯入一個Json庫，從GitHub下載LitJson原始碼：
https://github.com/LitJSON/litjson/releases/tag/0.15.0
在這里插入圖片描述

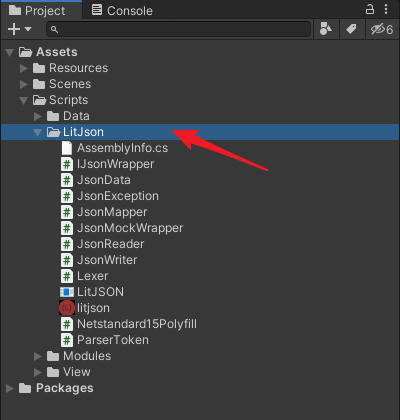

下載后將原始碼匯入到工程中，

使用時引入命名空間，

using LitJson;

主要用到JsonMapper的兩個介面，
object轉json字串介面

public static string ToJson (object obj)

json字串轉object介面

public static T ToObject<T> (string json)

11.13 觀察者模式

資料更新的時候要更新ui的顯示，這里采用觀察者模式，ui界面的代碼監聽事件，資料變化時拋出事件，從而實作ui的顯示重繪，
封裝一個事件訂閱和發送的類：EventDispatcher，

using UnityEngine;
using System.Collections.Generic;

public delegate void MyEventHandler(params object[] objs);

public class EventDispatcher
{
    /// <summary>
    /// 注冊事件的回應函式
    /// </summary>
    /// <param name="type"></param>
    /// <param name="handler"></param>
    public void Regist(string type, MyEventHandler handler)
    {
        if (handler == null)
            return;

        if (!listeners.ContainsKey(type))
        {
            listeners.Add(type, new Dictionary<int, MyEventHandler>());
        }
        var handlerDic = listeners[type];
        var handlerHash = handler.GetHashCode();
        if (handlerDic.ContainsKey(handlerHash))
        {
            handlerDic.Remove(handlerHash);
        }
        listeners[type].Add(handler.GetHashCode(), handler);
    }

    /// <summary>
    /// 注銷事件的回應函式
    /// </summary>
    /// <param name="type"></param>
    /// <param name="handler"></param>
    public void UnRegist(string type, MyEventHandler handler)
    {
        if (handler == null)
            return;

        if (listeners.ContainsKey(type))
        {
            listeners[type].Remove(handler.GetHashCode());
            if (null == listeners[type] || 0 == listeners[type].Count)
            {
                listeners.Remove(type);
            }
        }
    }

    /// <summary>
    /// 拋出事件，觸發之前注冊過的回應函式
    /// </summary>
    /// <param name="evt"></param>
    /// <param name="objs"></param>
    public void DispatchEvent(string evt, params object[] objs)
    {
        if (listeners.ContainsKey(evt))
        {
            var handlerDic = listeners[evt];
            if (handlerDic != null && 0 < handlerDic.Count)
            {
                var dic = new Dictionary<int, MyEventHandler>(handlerDic);
                foreach (var f in dic.Values)
                {
                    try
                    {
                        f(objs);
                    }
                    catch (System.Exception ex)
                    {
                        Debug.LogErrorFormat(szErrorMessage, evt, ex.Message, ex.StackTrace);
                    }
                }
            }
        }
    }

    /// <summary>
    /// 清理事件
    /// </summary>
    /// <param name="key"></param>
    public void ClearEvents(string key)
    {
        if (listeners.ContainsKey(key))
        {
            listeners.Remove(key);
        }
    }

    /// <summary>
    /// 事件監聽快取
    /// </summary>
    private Dictionary<string, Dictionary<int, MyEventHandler>> listeners = new Dictionary<string, Dictionary<int, MyEventHandler>>();
    private readonly string szErrorMessage = "DispatchEvent Error, Event:{0}, Error:{1}, {2}";

    /// <summary>
    /// 單例模式
    /// </summary>
    private static EventDispatcher s_instance;
    public static EventDispatcher instance
    {
        get
        {
            if (null == s_instance)
                s_instance = new EventDispatcher();
            return s_instance;
        }
    }
}

定義事件

public class EventNameDef
{
    /// <summary>
    /// 新增或修改一只貓的資訊
    /// </summary>
    public const string EVENT_ADD_OR_MODIFY_CAT  = "EVENT_ADD_OR_MODIFY_CAT";

    /// <summary>
    /// 洗掉一只貓的資訊
    /// </summary>
    public const string EVENT_DEL_CAT = "EVENT_DEL_CAT";
}

11.14 登錄界面代碼：LoginPanel

登錄界面代碼LoginPanel，掛在LoginPanel.prefab上，
簡單判斷下賬號和密碼，如果賬號為admin且密碼為123456則進入大廳界面，
（實際開發需要有賬號注冊，與服務器通信才能完成登錄，這里只是演示效果），

using UnityEngine;
using UnityEngine.UI;

public class LoginPanel : MonoBehaviour
{
    public InputField nameInput;
    public InputField pwdInput;

    public Button loginBtn;

    void Start()
    {
        loginBtn.onClick.AddListener(() =>
        {
            if ("admin" == nameInput.text && "123456" == pwdInput.text)
            {
                Destroy(gameObject);
                UIManager.Instance.ShowPanel(PanelName.PLAZA_PANEL);
            }
        });
    }
}

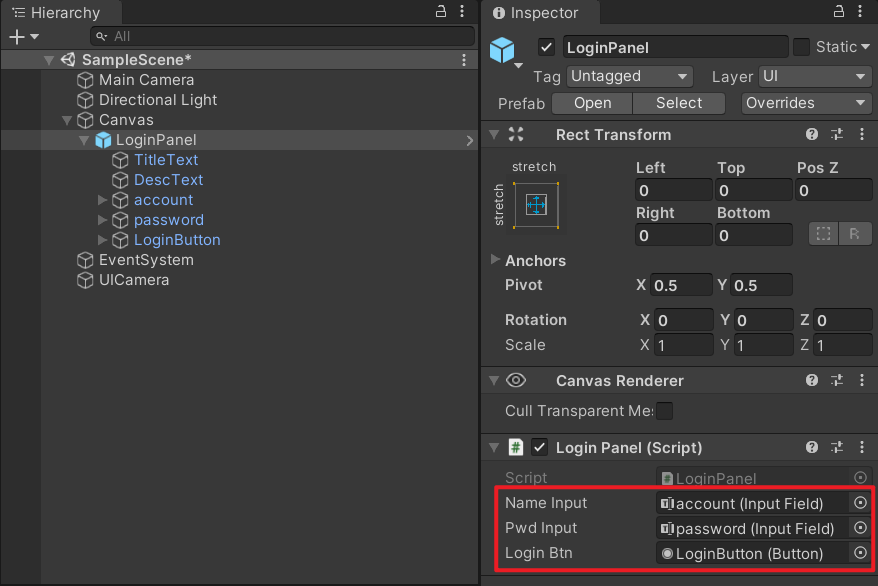

系結ui物件
在這里插入圖片描述

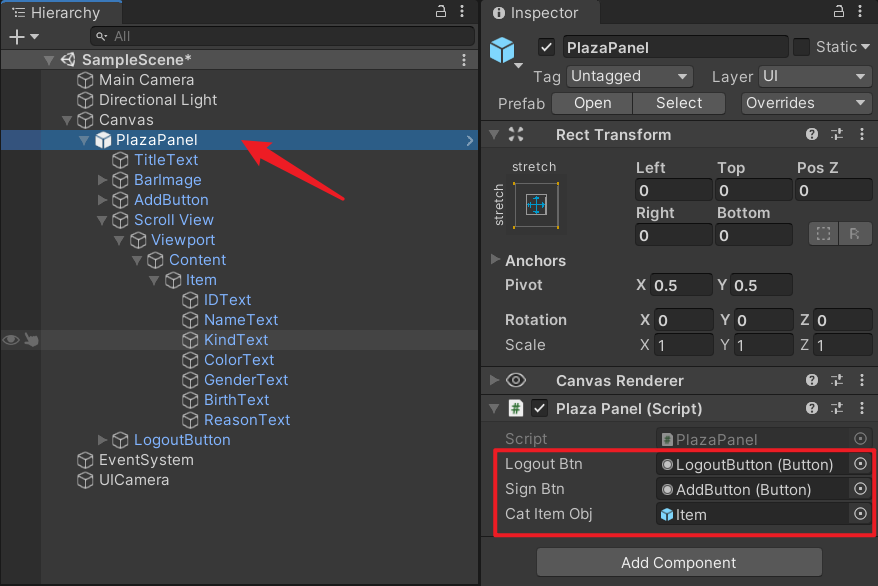

11.15 大廳界面代碼：PlazaPanel

大廳界面代碼PlazaPanel，掛在PlazaPanel.prefab上，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class PlazaPanel : MonoBehaviour
{
    public Button logoutBtn;
    public Button signBtn;
    public GameObject catItemObj;

    private Transform listRoot;

    void Awake()
    {
        // 注冊事件
        EventDispatcher.instance.Regist(EventNameDef.EVENT_ADD_OR_MODIFY_CAT, OnEventAddOrModifyCat);
        EventDispatcher.instance.Regist(EventNameDef.EVENT_DEL_CAT, OnEventDelCat);

        CatManager.Instance.Init();
        catItemObj.SetActive(false);
        listRoot = catItemObj.transform.parent;
    }

    void Start()
    {
        // 退出登錄
        logoutBtn.onClick.AddListener(() =>
        {
            Destroy(gameObject);
            UIManager.Instance.ShowPanel(PanelName.LOGIN_PANEL);
        });

        // 登記新資訊
        signBtn.onClick.AddListener(() =>
        {
            UIManager.Instance.ShowPanel(PanelName.INFO_PANEL);
        });

        // 遍歷資料，創建串列
        foreach (CatInfo catInfo in CatManager.Instance.data.Values)
        {
            CreateItem(catInfo);
        }

    }

    /// <summary>
    /// 創建資訊串列的一行ui
    /// </summary>
    /// <param name="info"></param>
    void CreateItem(CatInfo info)
    {
        var obj = Instantiate(catItemObj);
        obj.SetActive(true);
        obj.transform.SetParent(listRoot, false);
        var itemUi = obj.GetComponent<CatListItem>();
        // 使用資料更新ui
        itemUi.UpdateUi(info);
        // 快取，方便后面更新ui
        m_catUiList[info.uuid] = itemUi;
    }

    /// <summary>
    /// 資料發生變化，更新ui
    /// </summary>
    /// <param name="args"></param>
    void OnEventAddOrModifyCat(params object[] args)
    {
        var info = args[0] as CatInfo;
        if (m_catUiList.ContainsKey(info.uuid))
        {
            m_catUiList[info.uuid].UpdateUi(info);
        }
        else
        {
            // 創建多一行
            CreateItem(info);
        }
    }

    /// <summary>
    /// 資訊被洗掉，洗掉對應的ui
    /// </summary>
    /// <param name="args"></param>
    void OnEventDelCat(params object[] args)
    {
        var uuid = (string)args[0];
        if (m_catUiList.ContainsKey(uuid))
        {
            var ui = m_catUiList[uuid];
            if(null != ui)
            {
                Destroy(ui.gameObject);
            }
            m_catUiList.Remove(uuid);
        }

    }

    /// <summary>
    /// 界面被銷毀
    /// </summary>
    private void OnDestroy()
    {
        // 注銷事件
        EventDispatcher.instance.UnRegist(EventNameDef.EVENT_ADD_OR_MODIFY_CAT, OnEventAddOrModifyCat);
        EventDispatcher.instance.UnRegist(EventNameDef.EVENT_DEL_CAT, OnEventDelCat);
    }

    private Dictionary<string, CatListItem> m_catUiList = new Dictionary<string, CatListItem>();
}

系結PlazaPanel組件的ui物件，
在這里插入圖片描述
其中，串列的行ui單獨封裝成一個組件CatListItem，掛在Item節點上，

using UnityEngine;
using UnityEngine.UI;

/// <summary>
/// 串列的一行ui
/// </summary>
public class CatListItem : MonoBehaviour
{
    public Text idText;
    public Text nameText;
    public Text kindText;
    public Text colorText;
    public Text genderText;
    public Text birthText;
    public Text resonText;

    public Button itemBtn;

    public void Start()
    {
        // 串列的行被點擊，打開資訊界面
        itemBtn.onClick.AddListener(() =>
        {
            var panelObj =  UIManager.Instance.ShowPanel(PanelName.INFO_PANEL);
            var infoPanel = panelObj.GetComponent<InfoPanel>();
            infoPanel.Init(m_info);
        });
    }

    /// <summary>
    /// 更新ui
    /// </summary>
    /// <param name="info"></param>
    public void UpdateUi(CatInfo info)
    {
        m_info = info;
        idText.text = info.id;
        nameText.text = info.nickname;
        kindText.text = info.kind;
        colorText.text = info.color;
        genderText.text = 0 == info.gender ? "母" : "公";
        birthText.text = info.birth;
        resonText.text = info.reason;
    }

    private CatInfo m_info;
}

系結CatListItem組件的ui物件，
在這里插入圖片描述

11.16 資訊界面代碼：InfoPanel

資訊界面代碼InfoPanel，掛在InfoPanel.prefab上，

using UnityEngine;
using UnityEngine.UI;

public class InfoPanel : MonoBehaviour
{
    public InputField idInput;
    public InputField kindInput;
    public InputField nameInput;
    public InputField colorInput;
    public Dropdown genderDropdown;
    public InputField birthInput;
    public InputField reasonInput;

    public Button okBtn;
    public Button delBtn;
    public Button closeBtn;

    public CatInfo m_catInfo;

    public void Init(CatInfo info)
    {
        m_catInfo = info;
        idInput.text = info.id;
        kindInput.text = info.kind;
        nameInput.text = info.nickname;
        colorInput.text = info.color;
        genderDropdown.value = info.gender;
        birthInput.text = info.birth;
        reasonInput.text = info.reason;
    }

    private CatInfo MakeCatInfo()
    {
        if (null == m_catInfo)
            m_catInfo = new CatInfo();
        m_catInfo.id = idInput.text;
        m_catInfo.kind = kindInput.text;
        m_catInfo.nickname = nameInput.text;
        m_catInfo.color = colorInput.text;
        m_catInfo.gender = genderDropdown.value;
        m_catInfo.birth = birthInput.text;
        m_catInfo.reason = reasonInput.text;
        return m_catInfo;
    }

    void Start()
    {
        okBtn.onClick.AddListener(() =>
        {
            // 新增或修改
            CatManager.Instance.AddOrModify(MakeCatInfo());
            Destroy(gameObject);

        });
        delBtn.onClick.AddListener(() =>
        {
            // 洗掉
            if(null != m_catInfo)
            {
                CatManager.Instance.Del(m_catInfo.uuid);
            }

            Destroy(gameObject);
        });

        closeBtn.onClick.AddListener(() =>
        {
            Destroy(gameObject);
        });
    }
}

系結ui物件，
在這里插入圖片描述
完成，
如果有任何疑問歡迎留言或私信，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/229955.html

標籤：其他

上一篇：關于go并發的實體及理解

下一篇：洛谷P1073最優貿易--（tarjan縮點+DAG+dp+拓撲排序）
