（五）overlay 如何實作跨主機通信？
上一節我們在 host1 中運行了容器 bbox1,今天將詳細討論 overlay 網路跨主機通信的原理，

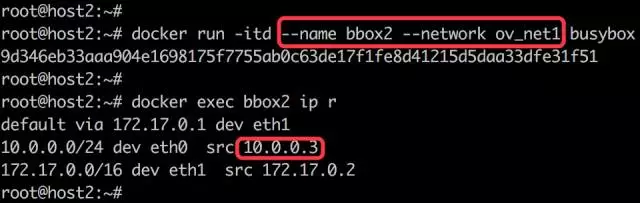

在 host2 中運行容器 bbox2：

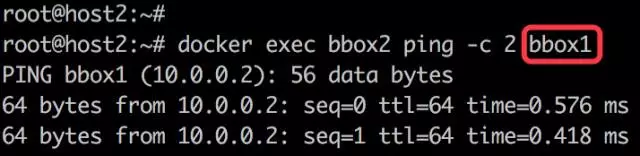

bbox2 IP 為 10.0.0.3，可以直接 ping bbox1：
可見 overlay 網路中的容器可以直接通信，同時 docker 也實作了 DNS 服務，
下面我們討論一下 overlay 網路的具體實作：
docker 會為每個 overlay 網路創建一個獨立的 network namespace，其中會有一個 linux bridge br0，endpoint 還是由 veth pair 實作，一端連接到容器中（即 eth0），另一端連接到 namespace 的 br0 上，
br0 除了連接所有的 endpoint，還會連接一個 vxlan 設備，用于與其他 host 建立 vxlan tunnel，容器之間的資料就是通過這個 tunnel 通信的，邏輯網路拓撲結構如圖所示：
要查看 overlay 網路的 namespace 可以在 host1 和 host2 上執行 ip netns（請確保在此之前執行過 ln -s /var/run/docker/netns /var/run/netns），可以看到兩個 host 上有一個相同的 namespace “1-f4af9b33c0”：
ip netns
......
1-f4af9b33c0
......
這就是 ov_net1 的 namespace，查看 namespace 中的 br0 上的設備，
查看 vxlan1 設備的具體配置資訊可知此 overlay 使用的 VNI（VxLAN ID）為 256 ，
理解了 overlay 網路的連通性，下一節我們繼續討論 overlay 的網路隔離特性，
