調節閥除錯步驟
1、氣管連接
氣管連接有兩個：一個是供氣介面，標有“SUP”供氣字樣，另一個是定位器輸出介面，標有‘OUT”(輸出）字樣。氣管連接時請注意不要讓密封帶或污物進入管路內。氣管可使用φ6mm或φ8mm銅管。定位器出廠時一般配φ6mm卡套式氣管接頭。如需配用φ8mm銅管，請訂貨時指明。
2、電路連接
1）拆下接線盒的蓋子，把輸入信號線的正負極與接線盒的正負極對應相接，牢固固定、不得松動。
2）隔爆定位器應確保二連線間的爬電距離≥4mm，信號進線口可采用防爆撓性軟管連接，其介面螺紋為G1/2.，螺紋長度≥22.也可采用電纜直接連接，電纜外徑為φ8±1mm，導線截面積＞1.5mm2，電纜引入部分不得隨意去掉密封塞、墊圈。壓緊螺母必須壓緊，確保密封。改好后將鎖緊螺絲擰緊。
3）本質安全定位器必須與關聯設備安全柵配套使用，安全柵的安裝、除錯必須嚴格按安全柵的說明進行。連接導線或電纜最高分布電容＜0.03uF，最高分布電感＜1.0mH。其接線框圖如下：
3.注意事項：
①斷電源后開蓋。
②外殼接地。
③現場須遵守防爆電氣設備安全規程。
④隔爆型外部接線接頭應符合dIICT防爆等級要求。
⑤本質安全型外部接線接頭應符合iaIICT5防爆等級要求。
⑥安全柵與定位器的連接導線及電纜允許分布電容與電感值不得不大于0.03uF和1.0mH。
⑦本安電纜芯線截面積S＞0.5mm2，屏蔽層在安全場所接地。
⑧安全柵的安裝和除錯必須遵守安全柵使用說明書有關規定。
調整
當定位器新裝在調節閥上后，或調節閥的行程不符合輸入控制信號要求時需要調校，其方法如下：
1）供氣管路通過減壓閥接到執行機構上，用減壓閥調節供氣壓力大小，使執行機構閥桿位于行程中心。
2）然后，檢查定位器是否與反饋杠桿成90度.請參考“安裝”一章。
3）把供氣管路從執行機構上拆卸下來，把它接到定位器的供氣介面上（SUP），把定位器的輸出介面（OUT）與執行機構的氣室相連接。

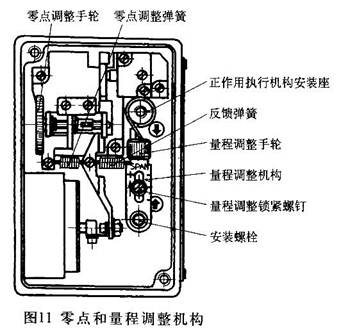

4）零點調整步驟如下：輸入一個4mA信號，使執行機構開始動作（標準輸入信號4-20mA），調整零點調整手輪，使零點符合要求。
5）量程范圍調整如下：輸入一個20mA信號，記錄閥的行程。如果該行程小于額定量程，松開量程調整鎖緊螺釘，旋轉量程調整手輪使這螺釘按箭頭示向移動，調好后再將鎖緊螺釘固定。
6）重復上述步驟4）和5），使量程和零點達到規定值。
