利用AT89C52單片機和3個74HC245和6個獨立按鍵控制24個3組LED移動亮滅

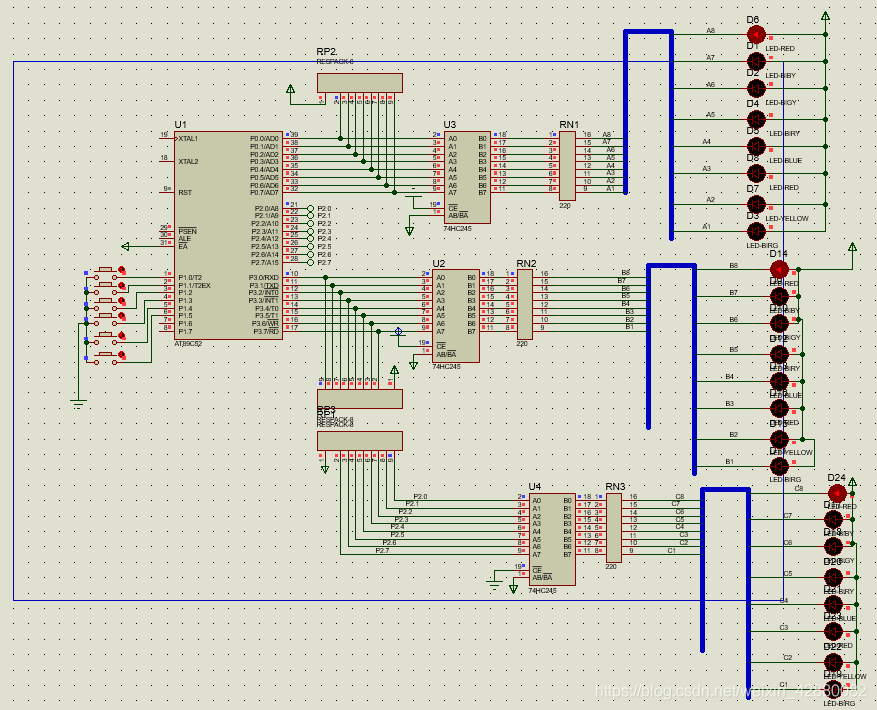

先上proteus仿真圖：
代碼：
/*
6個獨立式按鍵控制LED移動
*/
#include <reg51.h>
typedef unsigned char uint8;
typedef unsigned int uint16;
void delay(uint16 x) //按鍵的延時函式，用于消抖
{
uint16 i,j;
for(i = x; i > 0; i --)
for(j = 114; j > 0; j --);
}
uint8 i = 0,k = 0,j = 0;
void Move_LED()
{
if ((P1 & 0x01) == 0x00) i = (i - 1) & 0x07;//P1.0埠觸發上移燈亮
else if((P1 & 0x02) == 0x00) i = (i + 1) & 0x07;//P1.1埠觸發下移亮
else if((P1 & 0x04) == 0x00) j = (j - 1) & 0x07;//P1.2埠觸發
else if((P1 & 0x08) == 0x00) j = (j + 1) & 0x07;//P1.3埠觸發
else if((P1 & 0x10) == 0x00) k = (k - 1) & 0x07;//P1.4埠觸發
else if((P1 & 0x20) == 0x00) k = (k + 1) & 0x07; //P1.5埠觸發
P0 = ~(1 << i);
P2 = ~(1 << k);
P3 = ~(1 << j);
}
void main()
{
uint8 Key = 0x00;
P0 = 0xFF;
P2 = 0xFF;
P3 = 0xFF;
while(1)
{
if(P1 != Key)
{
Key = P1;
Move_LED();
delay(10);
}
}
}
