（九）macvlan 網路結構分析
上一節我們創建了 macvlan 并部署了容器，本節詳細分析 macvlan 底層網路結構，
（1）macvlan 網路結構分析
macvlan 不依賴 Linux bridge，brctl show 可以確認沒有創建新的 bridge，
root@host2:~# brctl show
bridge name bridge id STP enabled interfaces
br-283474cba87c 8000.024237a184c6 no
br-ba21840c1713 8000.0242f55e6a61 no
docker0 8000.0242a529e093 no
查看一下容器 bbox11 的網路設備：
root@host2:~# docker exec bbox11 ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
8: eth0@if3: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:10:56:0c brd ff:ff:ff:ff:ff:ff
? 除了 lo，容器只有一個 eth0，請注意 eth0 后面的 @if4，這表明該 interface 有一個對應的 interface，其全域的編號為 3，根據 macvlan 的原理，我們有理由猜測這個 interface 就是主機的 ens38，確認如下：
root@host2:~# ip link show ens38
3: ens38: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
link/ether 00:0c:29:58:95:95 brd ff:ff:ff:ff:ff:ff
root@host2:~#
? 可見，容器的 eth0 就是 ens33 通過 macvlan 虛擬出來的 interface，容器的 interface 直接與主機的網卡連接，這種方案使得容器無需通過 NAT 和埠映射就能與外網直接通信（只要有網關），在網路上與其他獨立主機沒有區別，當前網路結構如圖所示：
(2)用 sub-interface 實作多 macvlan 網路
macvlan 會獨占主機的網卡，也就是說一個網卡只能創建一個 macvlan 網路，否則會報錯：
root@host2:~# docker network create -d macvlan -o parent=ens38 mac_net2
Error response from daemon: network dm-e46963ceafd9 is already using parent interface ens38
root@host2:~#
但主機的網卡數量是有限的，如何支持更多的 macvlan 網路呢？
好在 macvlan 不僅可以連接到 interface（如 ens38），也可以連接到 sub-interface（如 ens38.xxx），
VLAN 是現代網路常用的網路虛擬化技術，它可以將物理的二層網路劃分成多達 4094 個邏輯網路，這些邏輯網路在二層上是隔離的，每個邏輯網路（即 VLAN）由 VLAN ID 區分，VLAN ID 的取值為 1-4094，
Linux 的網卡也能支持 VLAN（apt-get install vlan），同一個 interface 可以收發多個 VLAN 的資料包，不過前提是要創建 VLAN 的 sub-interface，比如希望 ens38同時支持 VLAN10 和 VLAN20，則需創建 sub-interface ens38.10 和 ens38.20，
在交換機上，如果某個 port 只能收發單個 VLAN 的資料，該 port 為 Access 模式，如果支持多 VLAN，則為 Trunk 模式，所以接下來實驗的前提是：ens38 要接在交換機的 trunk 口上，不過我們用的是 VirtualBox 虛擬機，則不需要額外配置了，
下面演示如何在 ens38.10 和 ens38.20 上創建 macvlan 網路， 首先編輯 host1 和 host2 的 /etc/network/interfaces，配置 sub-
root@host1:~# cat /etc/netplan/00-installer-config.yaml
# This is the network config written by 'subiquity'
network:
ethernets:
ens33:
addresses:
- 10.0.0.21/24
gateway4: 10.0.0.254
nameservers:
addresses:
- 223.5.5.5
auto ens38:
iface ens38 inet manual:
auto ens38.10:
iface ens38.10 inet manual:
vlan-raw-device ens38:
auto enp0s9.20:
iface ens38.20 inet manual:
vlan-raw-device ens38:
version: 2
root@host1:~#
然后啟用 sub-interface：
ifconfig ens38 up
ifconfig ens38 up
另外方法：
使用 vconfig 命令在 eth0 配置兩個 VLAN
vconfig add ens38 100
vconfig add ens38 200
# 設定 VLAN 的 REORDER_HDR 引數，默認就行了
vconfig set_flag ens38.100 1 1
vconfig set_flag ens38.200 1 1
# 啟用介面
ifconfig ens38.100 up
ifconfig ens38.200 up
分別在 host1 和 host2 上基于兩個 VLAN 子介面創建 2 個 macvlan 網路，mac10 和 mac20，
docker network create -d macvlan --subnet=172.16.10.0/24 --gateway=172.16.10.1 -o parent=ens38.100 mac10
docker network create -d macvlan --subnet=172.16.20.0/24 --gateway=172.16.20.1 -o parent=ens38.200 mac20
3 分別在 host1 和 host2 上運行容器，并指定不同的 macvlan 網路，
# host1
docker run -itd --name d1 --ip=172.16.10.10 --network mac10 busybox
docker run -itd --name d2 --ip=172.16.20.10 --network mac20 busybox
# host2
docker run -itd --name d3 --ip=172.16.10.11 --network mac10 busybox
docker run -itd --name d4 --ip=172.16.20.11 --network mac20 busybox
創建 macvlan 網路：
docker network create -d macvlan --subnet=172.16.10.0/24 --gateway=172.16.10.1 -o parent=ens38.10 mac_net10
docker network create -d macvlan --subnet=172.16.20.0/24 --gateway=172.16.20.1 -o parent=ens38.20 mac_net20
在 host1 中運行容器：
docker run -itd --name bbox01 --ip=172.16.10.10 --network mac_net10 busybox
docker run -itd --name bbox02 --ip=172.16.20.10 --network mac_net20 busybox
在 host2 中運行容器：
docker run -itd --name bbox03 --ip=172.16.10.11 --network mac_net10 busybox
docker run -itd --name bbox04 --ip=172.16.20.11 --network mac_net20 busybox

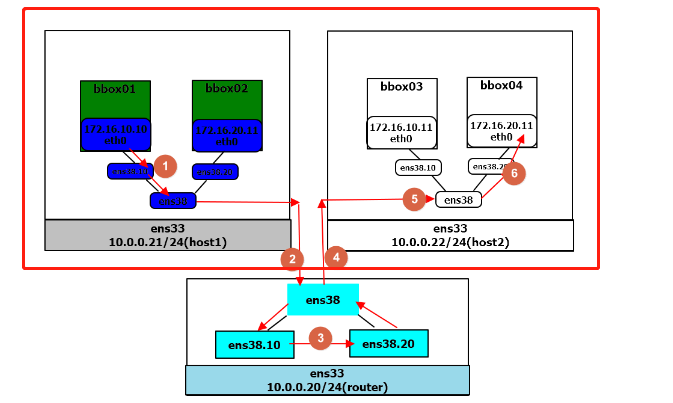

當前網路結構如圖所示：
