一、背景知識

1.1 VOIP

VOIP：基于IP的語音傳輸（英語：Voice over Internet Protocol，縮寫為VoIP）是一種語音通話技術，經由網際協議（IP）來達成語音通話與多媒體會議，也就是經由互聯網來進行通信，也被稱為IP電話（IP telephony）、互聯網電話（Internet telephony）、寬帶電話（broadband telephony）以及寬帶電話服務（broadband phone service）等，
優勢：廣泛地采用Internet和全球IP互連的環境，提供比傳統業務更多、更好的服務；在IP網路上便宜的傳送語音、傳真、視頻、和資料等業務，
劣勢：通話質量收到網路好壞影響；停電時無法使用；清晰度與傳統的固話有差距(網路正常情況下,通話音質與傳統電話無明顯差距)；安全私密性不高，
關鍵技術：信令技術，包括ITU-TH.323、IETF會話初始化協議SIP[4]、MGCP、H.248等；媒體編碼技術，包括流行的G.723.1、G.729、MPEG-II多媒體壓縮技術、MP4、H.264等；媒體實時傳輸技術，主要采用實時傳輸協議RTP，等等，

1.2 SIP協議

SIP是一種在IP網路上進行多媒體通信的簡便通用的信令協議，是一個基于文本的應用層控制協議，用于創建、修改和釋放一個或多個參與者的會話，
SIP通過以下邏輯功能來完成通信：
? 用戶定位功能：確定參與通信的終端用戶位置，
? 用戶通信能力協商功能：確定參與通信的媒體終端型別和具體引數，
? 用戶是否參與互動功能：確定某個終端是否加入某個特定會話中，
? 建立呼叫和控制呼叫功能：包括向被叫“振鈴”、確定主叫和被叫的呼叫引數、呼叫重定向、呼叫轉移、終止呼叫等，

1.3 實驗要求

1． 用PJSIP開源代碼實作一個SIP客戶端，
2． 用實作的客戶端完成在SIP呼叫中心上的注冊和測驗，
3． 實作其他更復雜的通信方式（比如視頻等），

二、實驗準備

2.1實驗環境

本實驗的軟體環境如下表所示：

2.2 PJSIP開源專案下載

PJSIP是一個開放源代碼的SIP協議堆疊，支持多種SIP的擴展功能，PJSIP的官網地址為https://www.pjsip.org/，下載最新版本pjproject-2.10.zip，
現如今PJSIP的開源代碼已經移動到了github平臺，可以在github上找到專案的下載鏈接https://github.com/pjsip/pjproject.git

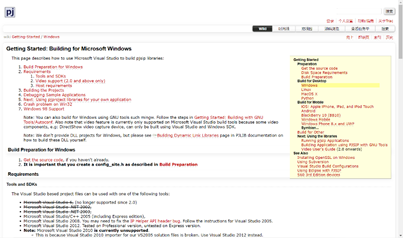

在pjsip的官網上可以找到pjsip的檔案支持（https://trac.pjsip.org/repos/wiki/Getting-Started/Windows），我們可以參照檔案來實作此開源專案的使用，

2.3 Visual Studio安裝

在windows官網（https://visualstudio.microsoft.com/zh-hans/）上可以下載最新版本的Visual Studio 2019，因為我們可以下載社區版Visual Studio Community 2019，可以免費使用，不需要購買，

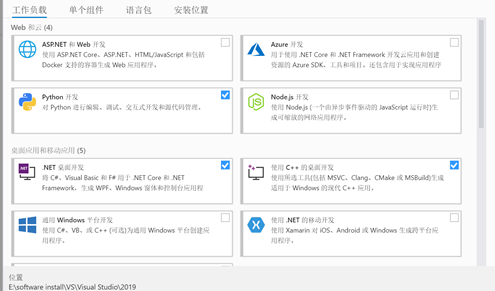

安裝程序腫，選擇安裝.Net桌面開發和使用C++的桌面開發兩個作業負載，安裝成果后就可以用Visual Studio打開PJSIP的專案了，
VS集成安裝了windows10 SDK，因此不需要再額外安裝，

2.4 QT下載安裝（實作視頻通話）

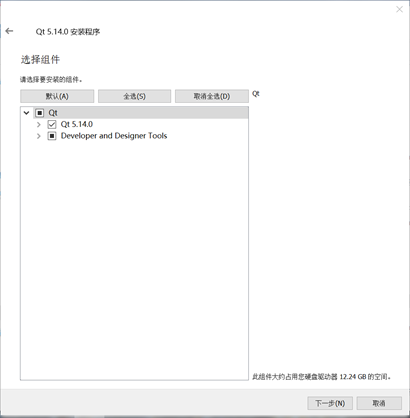

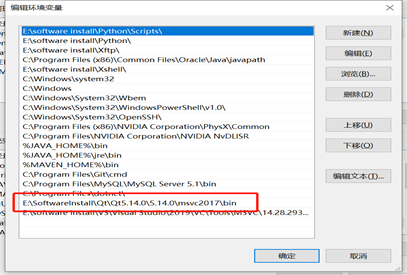

Qt是一個由Qt Company開發的跨平臺C++圖形用戶界面應用程式開發框架，在Qt的官網下載https://www.qt.io/，安裝完成后需要將Qt目錄添加到環境變數中，

2.5 下載SDL（實作視頻通話）

SDL是 “Simple DirectMedia Layer”的縮寫，SDL是一個開源的跨平臺的多媒體庫，封裝了復雜的音視頻底層操作，簡化了音視頻處理的難度，

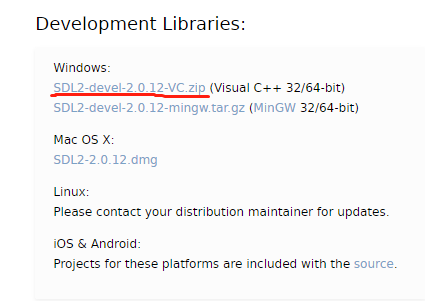

下載最新版的SDL開發庫，SDL官網：http://www.libsdl.org/download-2.0.php

2.6下載FFmpeg（實作視頻通話）

FFmpeg是一套可以用來記錄、轉換數字音頻、視頻，并能將其轉化為流的開源計算機程式，下載最新的FFmpeg Builds，官網：https://ffmpeg.zeranoe.com/builds/，需要下載兩個版本shared與dev版本，選擇的編譯平臺是win32，

三、 實作在呼叫中心的注冊

3.1 專案編譯

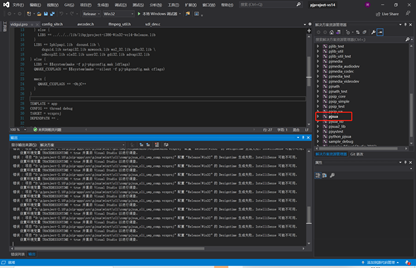

解壓pjproject-2.10.zip到檔案夾，在解壓出…/pjproject-2.10檔案中找到pjproject-vs14.sln檔案，雙擊通過VS打開，找到右側的解決方案資源管理器，找到pjsua專案，右鍵將其設為啟動項，點擊上面的本地Windows除錯器按鈕，開始編譯運行，

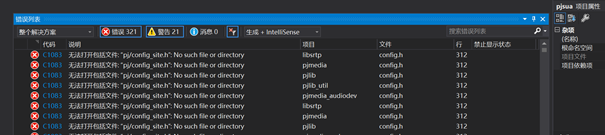

編譯失敗，遇到如下圖錯誤，在…\pjproject-2.10\pjlib\include\pj下新建config_site.h空檔案，重新編譯運行，

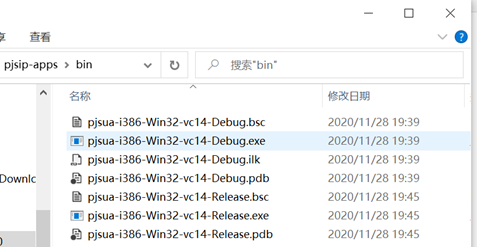

編譯完成后程式會直接運行，編譯完成后在檔案夾…\pjproject-2.10\pjsip-apps\bin中會生成可執行檔案pjsua-i386-Win32-vc14-Debug.exe或pjsua-i386-Win32-vc14-Release.exe，

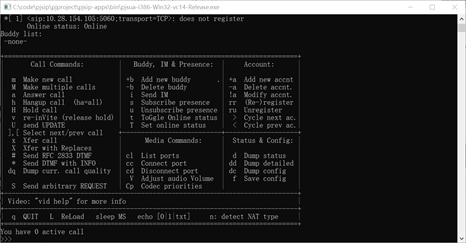

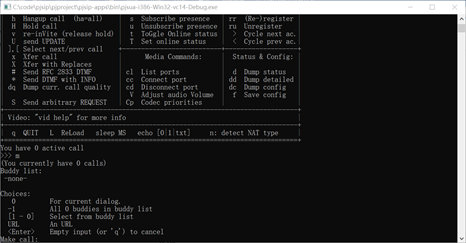

使用Win+R組合鍵調出運行，輸入cmd打開命令提示符，cd進到…\pjproject-2.10\pjsip-apps\bin目錄，使用以下命令列啟動程式，老師服務器的網路不支持TCP，
pjsua-i386-Win32-vc14-Debug.exe –no-tcp

3.2 呼叫中心注冊

3.2.1 呼叫IVP

根據提示輸入m，然后輸入然后輸入IVR的SIP地址sip:12345@10.105.240.15，提示音提示撥打電話成功，

3.2.2 注冊組號

根據提示音進行注冊，sip電話中的輸入都需要先使用*調出DTMF，再進行輸入，
輸入數字盡可能快一些，不然會有影響需要重復操作，
注冊流程如下：
（提示音選擇注冊或是登錄）
*
1
（提示音提示輸入學號）
*
2018111717#
（提示音重放學號，確認是否正確，1為正確，0為錯誤）
*
1
（組號是1628，請輸入密碼）
*
1628#
（最后IVR會提示注冊成功，然后掛機）

3.2.3 登錄

重新撥通VIP根據提示音進行登錄、查詢學號、錄音及回放流程如下：
（提示音選擇注冊或是登錄）
*
2
（提示音提示輸入組號）
*
1628#
（提示音提示輸入密碼）
*
1628#
（提示音選擇1錄音或回放 2回放 3查詢學號）
*
3
（提示音播放學號2018111717，提示音選擇1錄音或回放 2回放 3查詢學號）
*
1
（提示音提示在嗶后開始錄音，#結束）
錄音
*
#
（提示音選擇1錄音或回放 2回放 3查詢學號）
*
2
回放
（超時掛機）

四、實作視頻電話

4.1 編譯pjsip的底層支持

4.1.1 檔案準備

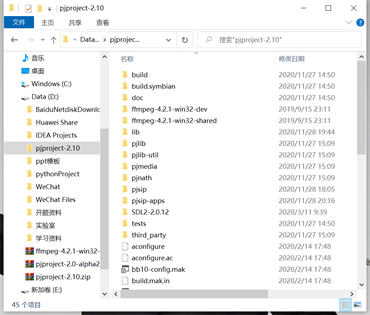

將ffmpeg與SDL解壓到…/pjproject-2.10目錄下，

…/pjproject-2.10/ffmpeg-4.2.1-win32-dev檔案中有include和lib目錄，
將ffmpeg-4.2.1-win32-shared\bin其中的bin目錄下全部dll檔案復制到C:\Windows\SysWOW64目錄下，
在…\pjproject-2.10\ffmpeg-4.2.1-win32-dev\include\libavcodec目錄下的avcodec.h頭檔案中添加如下一行：
#define FF_INPUT_BUFFER_PADDING_SIZE 32

pjproject-2.10\SDL2-2.0.12檔案夾下有include和lib目錄，
將…\pjproject-2.10\SDL2-2.0.12\lib\x86其中的全部dll檔案復制到C:\Windows\SysWOW64目錄下，
在…/pjproject-2.10/pjlib/include/pj/路徑下的config_site.h檔案中，填入如下陳述句：
#define PJMEDIA_HAS_VIDEO 1
#define PJMEDIA_VIDEO_DEV_HAS_SDL 1
#define PJMEDIA_VIDEO_DEV_HAS_DSHOW 1
#define PJMEDIA_HAS_FFMPEG 1

4.1.2 建立鏈接

用Visual Studio打開pjproject-vs14.sln專案，在pjmedia、pjmedia-codec、pjmedia-videodev、pjsua、pjsystest、pjmedia_test這幾個工程中添加ffmpeg、SDL的include和lib路徑，

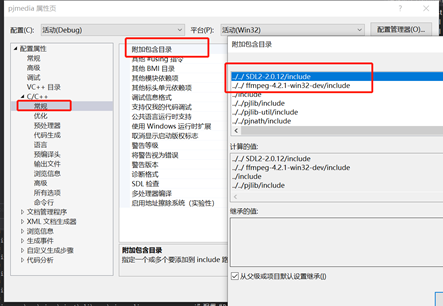

在解決方案資源管理器中選擇上述專案，右鍵點擊屬性，左上角的配置改成Debug，在C/C+±>常規->附加包含目錄中添加如下路徑：
…/…/ ffmpeg-4.2.1-win32-dev/include
…/…/ SDL2-2.0.12/include

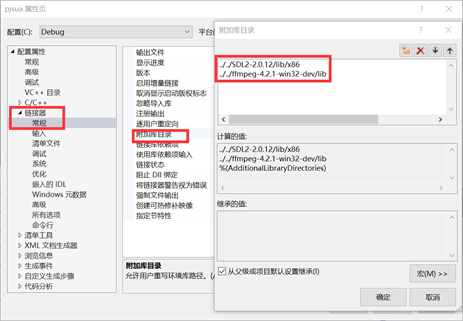

在聯結器->常規->附加庫目錄中添加如下路徑，

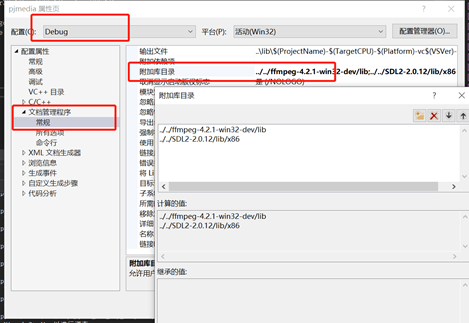

如果沒有聯結器，就在檔案管理程式->常規->附加庫目錄中添加如下路徑：
…/…/ ffmpeg-4.2.1-win32-dev/lib
…/…/ SDL2-2.0.12/lib/x86

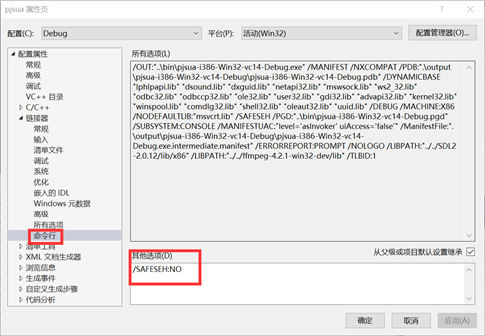

特別的，需要在pjsua專案屬性的聯結器->命令列->其它選項中額外添加如下文字來忽略一個警告錯誤，
/SAFESEH:NO

點擊本地Windows除錯器按鈕，開始編譯運行，
將專案配置改成Release，再將上述程序重新進行一遍，
點擊本地Windows除錯器按鈕，編譯出Release版本的lib檔案，
在…\pjproject-2.10\pjsip-apps\bin中生成解決方案，

4.2 編譯pjsip的圖形界面

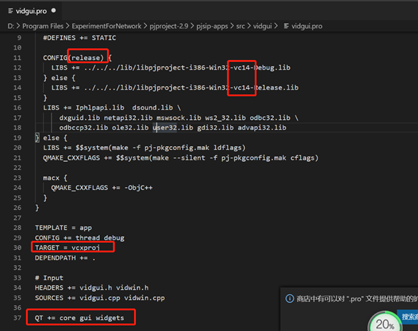

打開…\pjproject\pjsip-apps\src\vidgui\vidgui.pro檔案，做如下修改：

使用Win+R組合鍵調出運行，輸入cmd打開命令提示符，cd進到…\pjproject\pjsip-apps\src\vidgui目錄，使用如下命令生成VS專案檔案：
qmake -tp vc

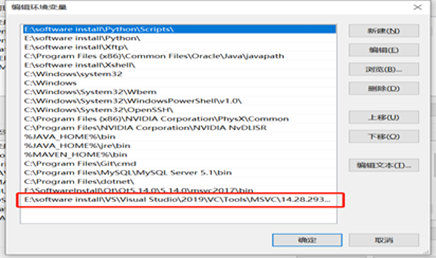

報錯：cannot run compiler ‘cl’，解決方法：把本地安裝的vs的安裝程式中的cl應用插件和程式添加到電腦的環境變數中去，選擇對應的msvc的對應位數，如圖：
…/Visual Studio\2019\VC\Tools\MSVC\14.28.29333\bin\Hostx64\x86

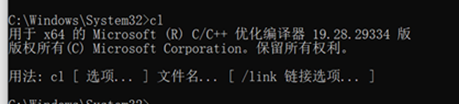

再輸入命令cl出現如下文字說明問題已解決，

重新輸入命令qmake -tp vc，成功后生成下列檔案：

打開vcxproj.vcxproj檔案，模仿4.1.2節在此工程中添加ffmpeg、SDL的include和lib路徑，注意，仍然需要在聯結器->命令列->其它選項中額外添加“/SAFESEH:NO”來忽略一個警告錯誤，

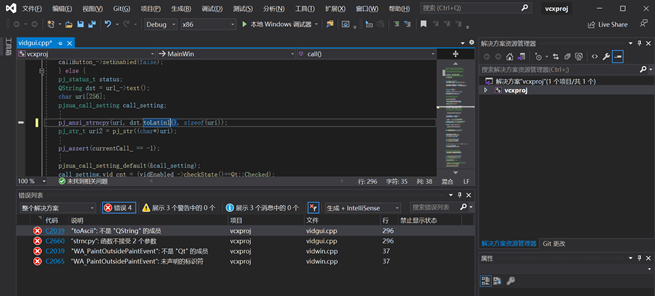

分別使用Debug和Release的方法進行編譯，編譯失敗，出現如下錯誤：

將pjproject-2.9\pjsip-apps\src\vidgui中的vidwin.cpp中37行的setAttribute(Qt::WA_PaintOutsidePaintEvent);注釋掉，這句是針對directX11版本的，
將vidgui.cpp中296行的toAscii().data()改成toLatin1()，這是因為在Qt5中，Qstring物件沒有toAscii()方法，

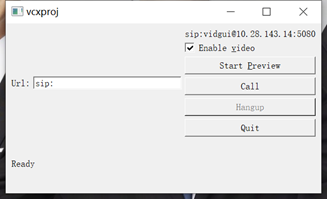

重新分別使用Debug和Release的方法進行編譯，成功運行后即出現視頻電話的圖形界面，
在…/pjproject-2.10\pjsip-apps\src\vidgui\release路徑下我們可以找到新編譯好的vidgui.exe可執行檔案，雙擊也可實作運行，

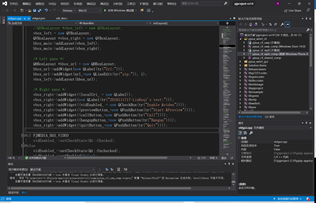

在…/pjproject-2.10\pjsip-apps\src\vidgui檔案夾下的vidgui.cpp以及vidwin.cpp中可以自定義圖形界面樣式，在修改樣式之后需要使用Debug和Release的方法重新進行編譯：

4.3 發布可執行檔案并跨機通話測驗

4.3.1 添加依賴庫

在…/pjproject-2.10\pjsip-apps\src\vidgui\release路徑下我們可以找到新編譯好的vidgui.exe可執行檔案，雙擊即可實作運行，但將這個exe發送到其他沒有安裝qt的平臺時，就會無法運行，我們需要找到可執行檔案的依賴庫，并打包到一起，
在…/Qt/Qt5.14.0/Tools/QtCreator/bin中找到如下檔案：
Qt5Core.dll
Qt5Gui.dll
Qt5Widgets.dll

在…/Qt/Qt5.14.0/Tools/QtCreator/bin/plugins中找到如下檔案：
platforms/全部檔案（包含檔案夾）

在…/pjproject/ffmpeg-4.2.1-win32-shared/bin中找到如下檔案：
avcodec-58.dll
avdevice-58.dll
avfilter-7.dll
avformat-58.dll
avutil-56.dll
postproc-55.dll
swresample-3.dll
swscale-5.dll

在…/ pjproject-2.10/ SDL2-2.0.12/lib/x86中找到如下檔案：
SDL2.dll

將這些檔案連同vidgui.exe放在同一目錄下，可執行檔案就可以運行了，

4.3.2 通話測驗

主叫用戶輸入被叫地址sip:vidgui@10.108.120.5:5080（ip換成被叫IP)，

主叫點擊Call開始撥打電話，狀態欄從Ready改變為CALLING，
被叫收到電話接入，出現了Answer和Hangup按鈕，
被叫接通電話，出現視頻視窗，Url顯示被叫sip地址，自此實作了語言和畫面的傳輸，

總結

提示：這里對文章進行總結：
例如：以上就是今天要講的內容，https://download.csdn.net/download/Track0_0/13244133
這里面有可下載的實驗報告、原始碼、基礎錄音版以及視頻版可執行檔案，
