PXE批量網路裝機（超詳細實驗教程）教會你自動化批量安裝linux 系統

一、PXE概述

（一）、PXE批量部署的優點

• 規模化：同時裝配多臺服務器

• 自動化：安裝系統、配置各種服務

• 遠程實作：不需要光碟、U盤等安裝介質

  PXE（Preboot eXcution Environment）
  預啟動執行環境，在作業系統之前運行
  服務端
  運行DHCP服務，用來分配地址、定位引導程式
  運行TFTP服務，提供引導程式下載
  客戶端
  網卡支持PXE協議
  主板支持網路引導

（二）、基本部署程序

準備CentOS 7 安裝源（YUM倉庫）
安裝并啟用TFTP服務
提供Linux內核、PXE引導程式等
安裝并啟用DHCP服務
配置啟動選單

（三）、部署PXE網路體系要求

若要搭建 PXE 網路體系，必須滿足以下幾個前提條件：
客戶端：
1.客戶機的網卡要支持PXE協議（集成BOOTROM芯片），且主板支持網路引導，一般大多數服務器主機都支持，只需在BIOS設定中允許從 Network 或 LAN 啟動即可，
服務端：
2.網路中有一臺 DHCP 服務器以便為客戶機自動分配地址、指定引導檔案位置，
3.服務器要通過 TFTP服務（簡單檔案傳輸協議）來提供系統內核和引導鏡像檔案的下載

（四）、搭建 PXE 遠程安裝服務器步驟

PXE 遠程安裝服務器集成了 CentOS 7 安裝源、TFTP 服務、DHCP 服務、FTP 服務，能夠向客戶機裸機發送 PXE引導程式、Linux 內核、啟動選單等資料，以及提供安裝檔案，

TFTP（簡單檔案傳輸協議），是一個基于UDP協議實作的用于在客戶機和服務器之間進行簡單檔案傳輸的協議，適合于小檔案傳輸的應用場合，TFTP服務默認由xinetd服務進行管理，使用UDP 埠69
xinetd是新一代的網路守護行程服務程式，又叫超級服務器，常用來管理多種輕量級Internet服務，

1、安裝并啟用 TFTP 服務

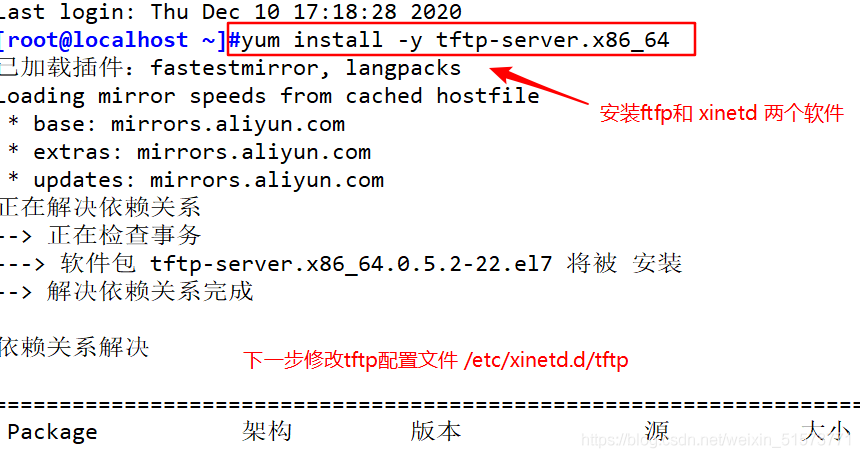

yum -y install tftp-server

yum -y install xinetd

安裝兩個軟體

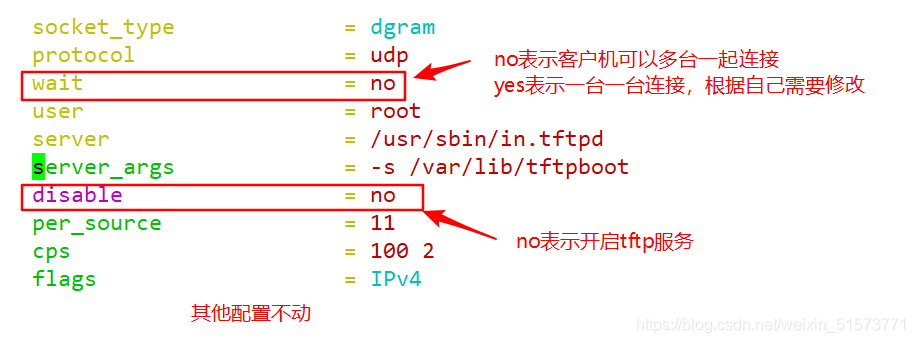

#修改TFTP服務的組態檔
vim /etc/xinetd.d/tftp
protocol = udp #TFTP默認使用UDP協議
wait = no #no表示客戶機可以多臺一起連接，yes表示客戶機只能一臺一臺連接
server_args = -s /var/lib/tftpboot #指定TFTP根目錄（引導檔案的存盤路徑）
disable = no #no表示開啟TFTP服務

重啟并設定自啟動：

systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd

2、安裝并啟用 DHCP 服務

yum -y install dhcp
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

修改DHCP服務的組態檔

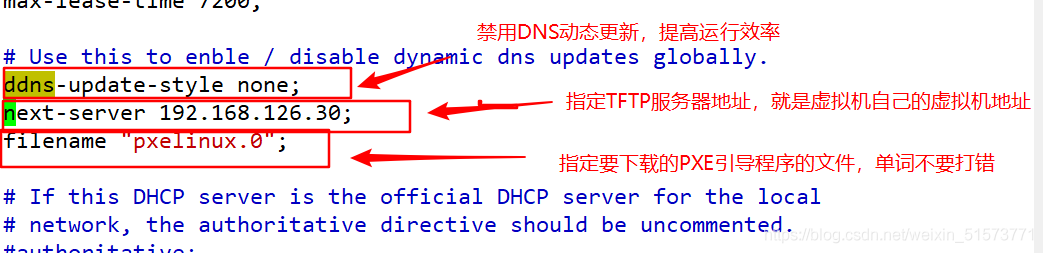

vim /etc/dhcp/dhcpd.conf
ddns-update-style none; #禁用 DNS 動態更新
next-server 192.168.80.10; #指定 TFTP 服務器的地址（這個需要手動輸入進去）
filename "pxelinux.0"; #指定要下載的 PXE 引導程式的檔案（這個需要手動輸入進去）

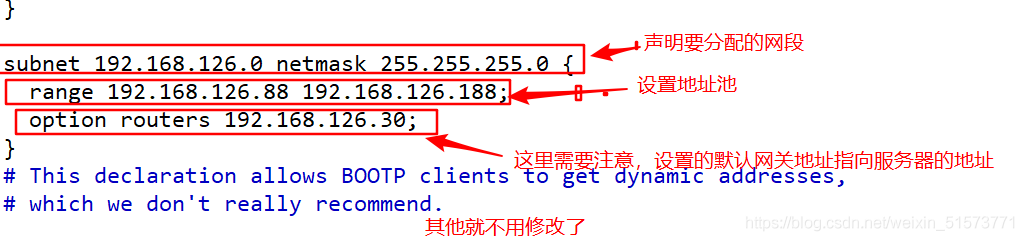

subnet 192.168.80.0 netmask 255.255.255.0 { #宣告要分配的網段地址range 192.168.80.100 192.168.80.200; #設定地址池option routers 192.168.80.10; #默認網關地址指向TFTP服務器的IP地址

重啟服務并設定自啟動

systemctl start dhcpd
systemctl enable dhcpd

3、準備 Linux 內核、初始化鏡像檔案

mount /dev/sr0 /mnt #先掛載光碟鏡像
cd /mnt/images/pxeboot
cp vmlinuz /var/lib/tftpboot/ #復制 Linux系統的內核檔案 到TFTP根目錄下
cp initrd.img mount /dev/sr0 /mnt cd /mnt/images/pxeboot cp vmlinuz /var/lib/tftpboot/ #復制 Linux系統的內核檔案 到TFTP根目錄下 cp initrd.img /var/lib/tftpboot/ #復制 初始化鏡像檔案（linux引導加載模塊）到TFTP根目錄下 #復制 初始化鏡像檔案（linux引導加載模塊）到TFTP根目錄下

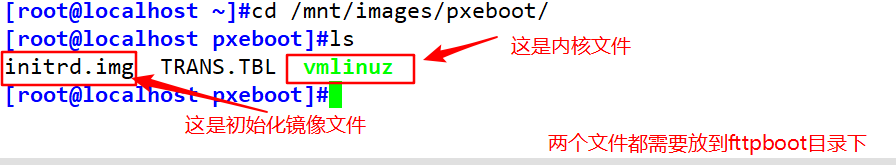

這里需要將兩個重要檔案復制到/var/lib/tftpboot/（vmlinuz、initrd.img）

4.準備 PXE 引導程式

yum -y install syslinux #PXE引導程式由軟體包 syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ #復制 PXE引導程式 到TFTP根目錄下

5.安裝FTP服務，準備CentOS 7 安裝源

yum -y install vsftpd #安裝vsftpd服務

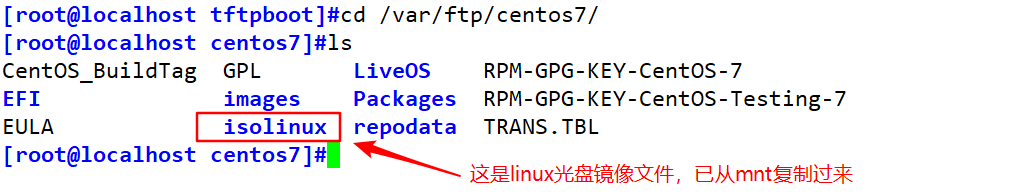

mkdir /var/ftp/centos7 cp -rf /mnt/* /var/ftp/centos7/ #新建centos7目錄，并將光碟鏡像下的檔案全部復制到centos7目錄下

6.配置啟動選單檔案

默認的啟動選單檔案在TFTP根目錄的 pxelinux.cfg子目錄下，檔案名為default
mkdir /var/lib/tftpboot/pxelinux.cfg #需要在ftfpboot目錄下創建pxelinux.cfg

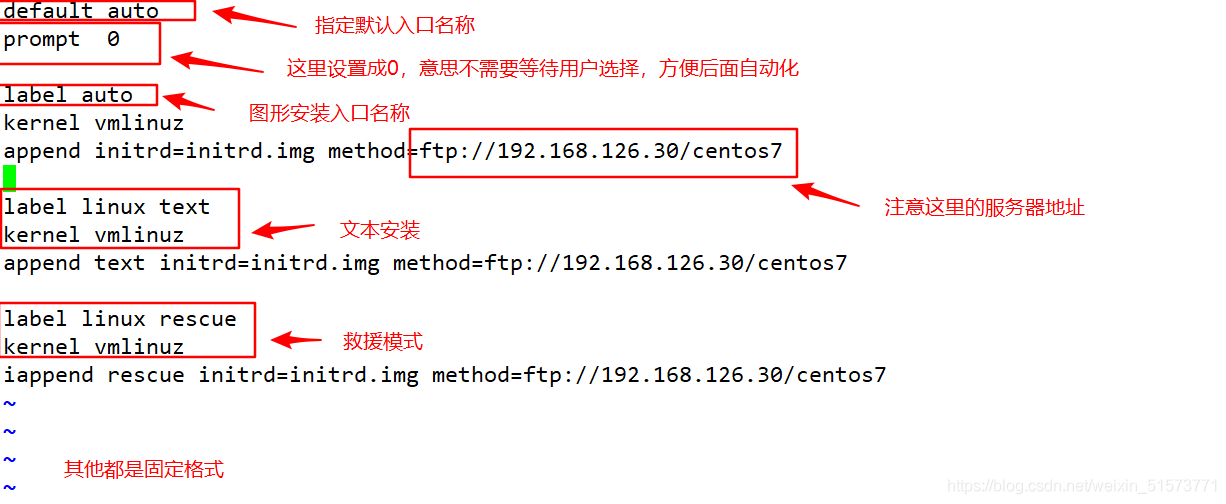

vim /var/lib/tftpboot/pxelinux.cfg/default #在pxelinux.cfg目錄下創建default并編輯組態檔

7.關閉防火墻，驗證 PXE 網路安裝
systemctl stop firewalld.service
setenforce 0

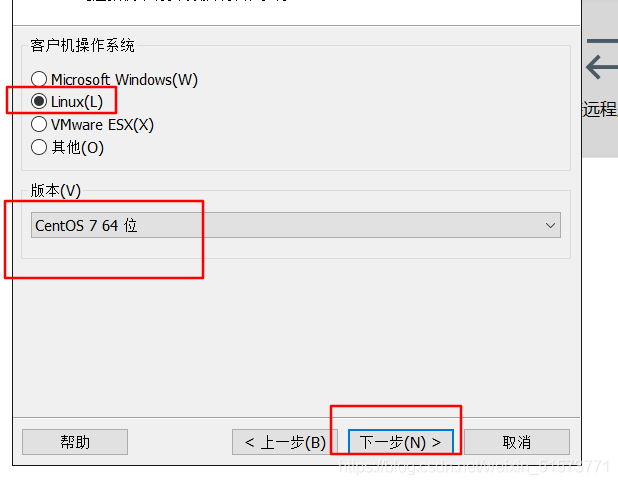

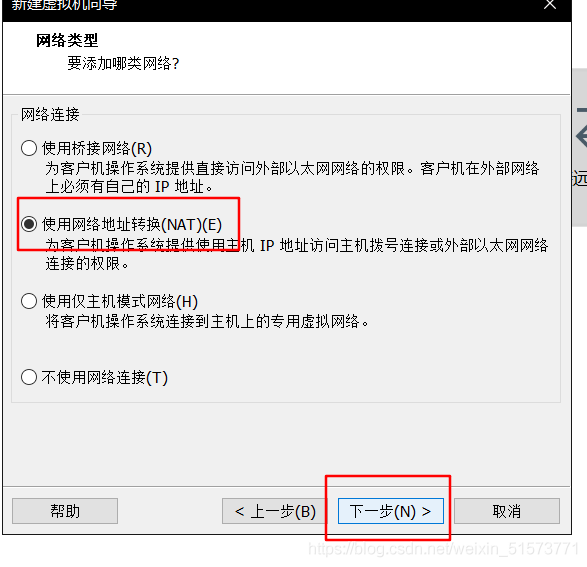

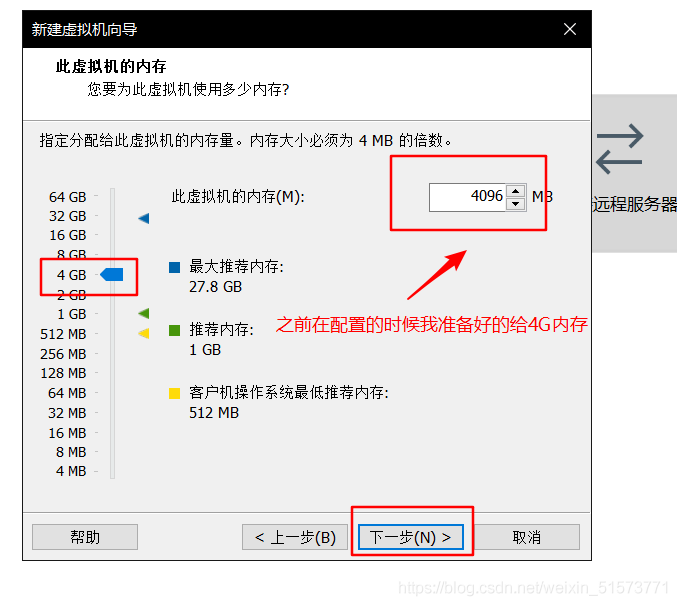

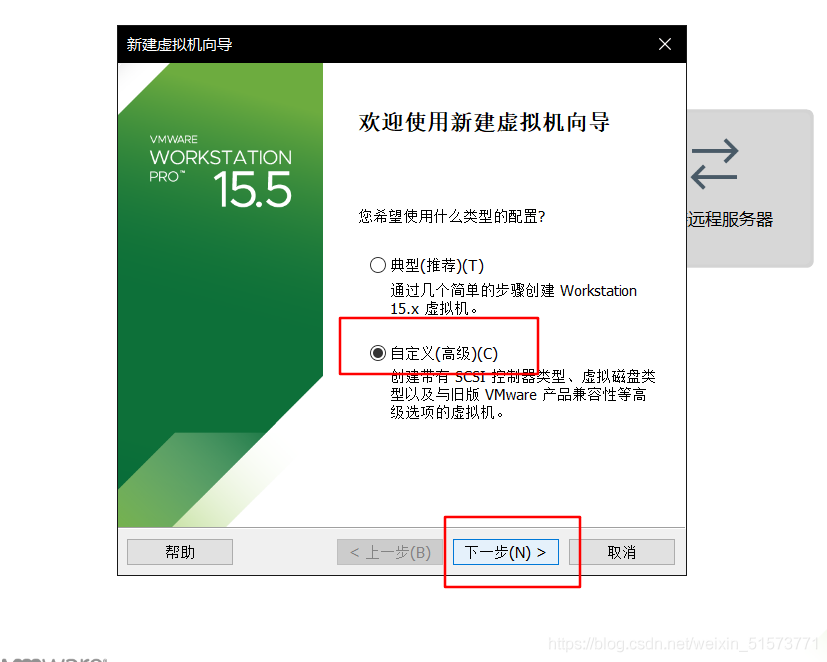

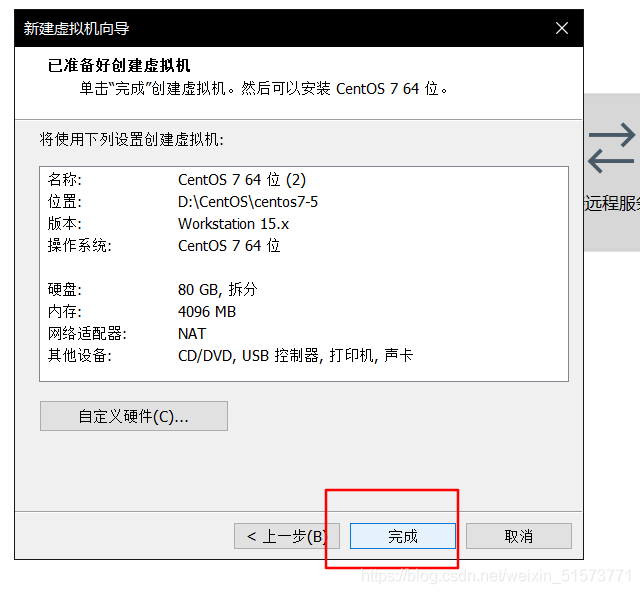

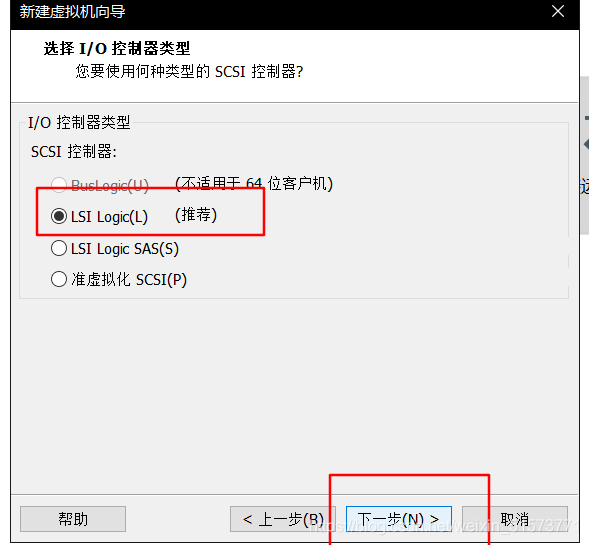

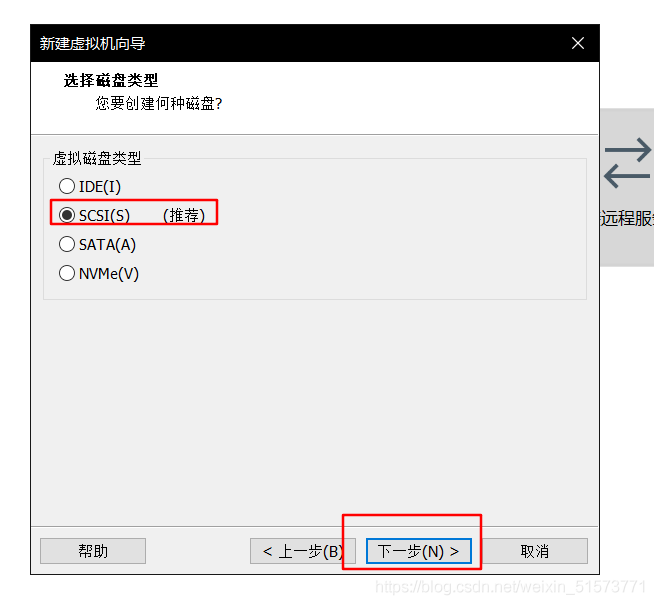

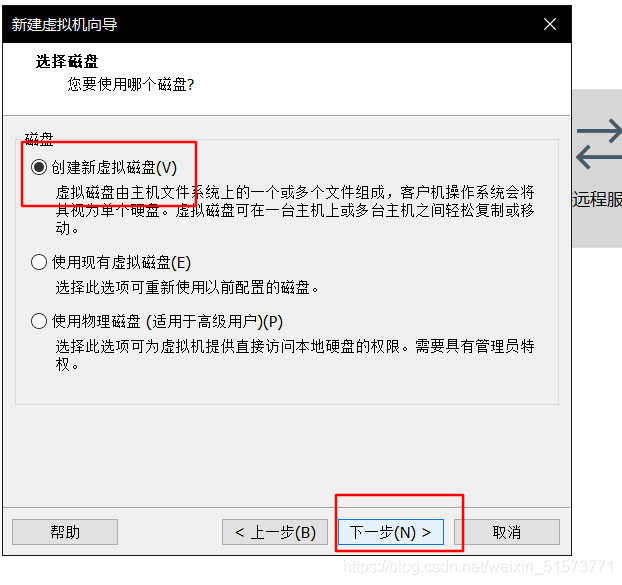

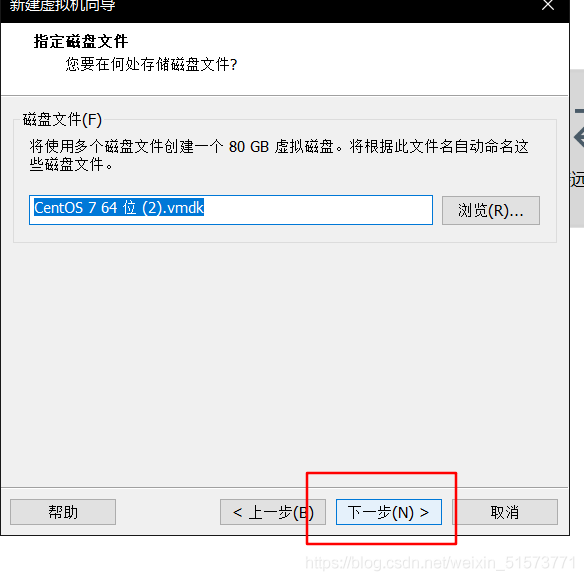

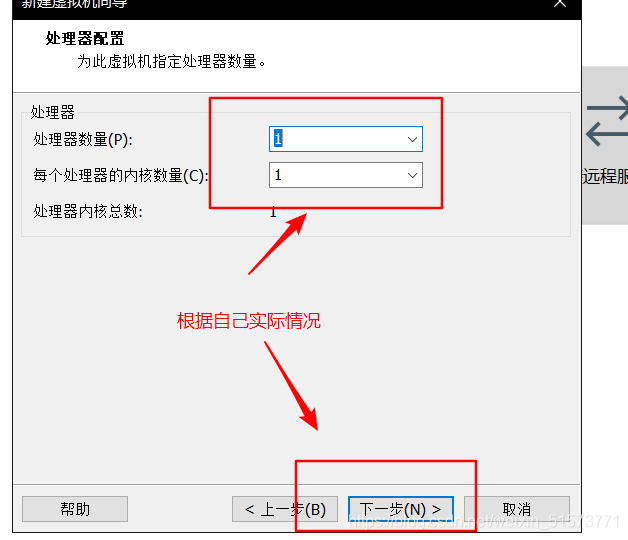

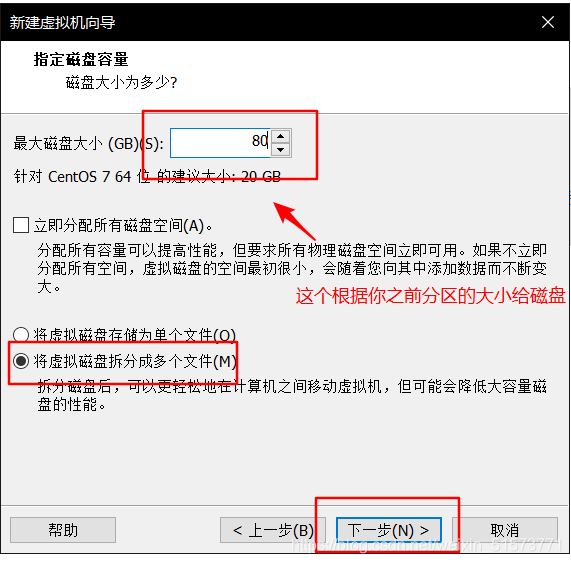

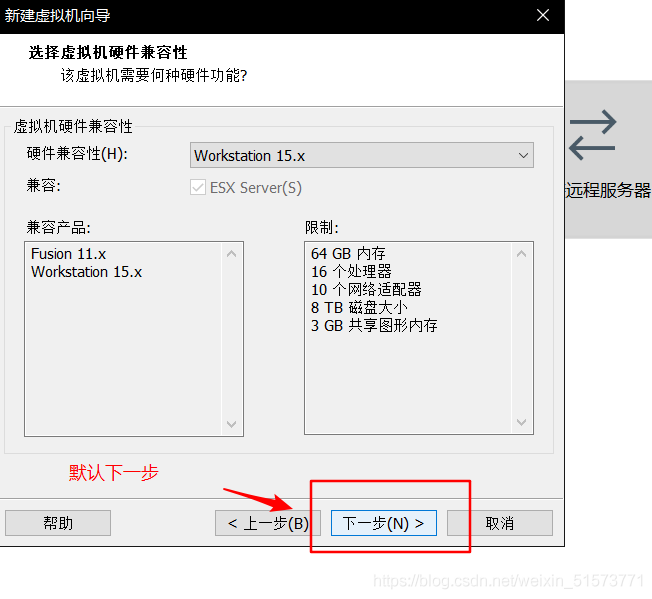

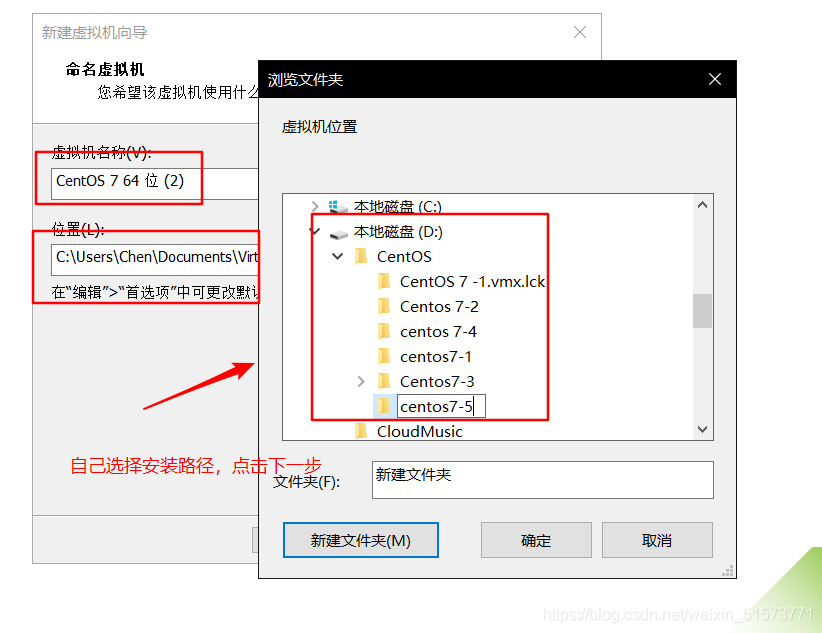

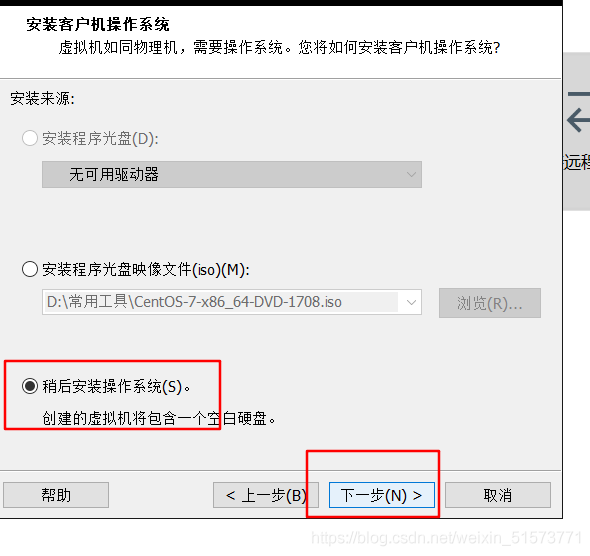

使用 VMware創建的虛擬機進行測驗，虛擬機記憶體至少需要 2GB，否則在啟動安裝時可能會報錯，

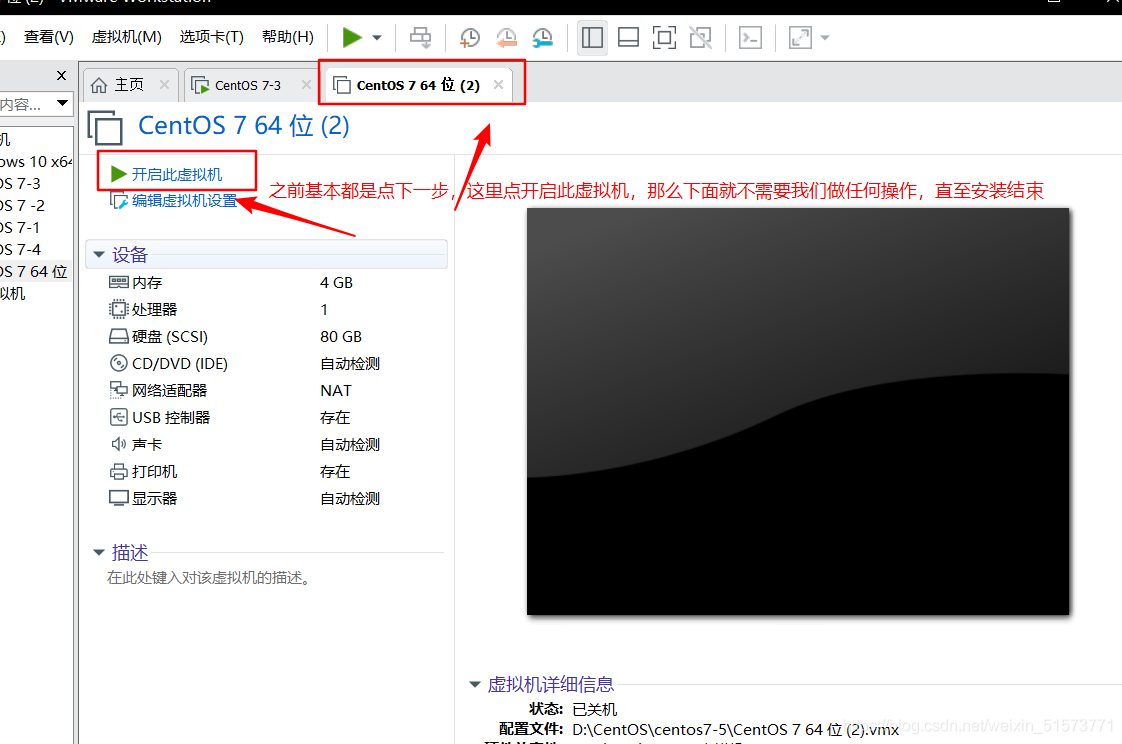

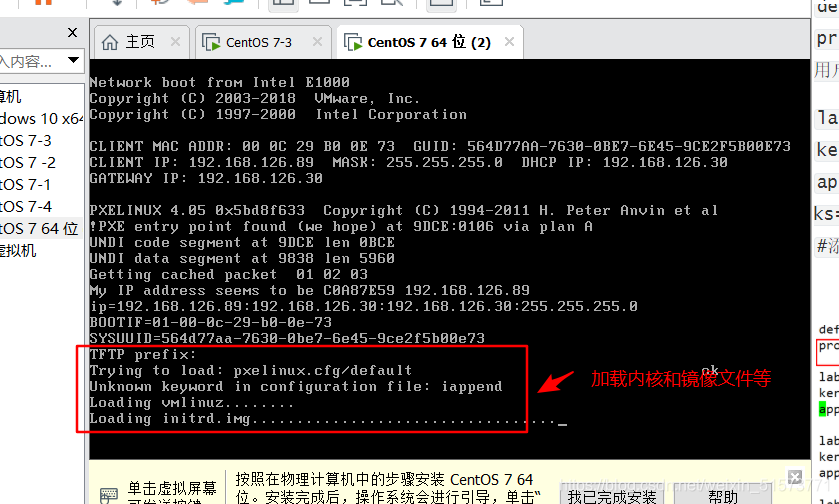

開啟虛擬機，在提示字串“boot:”后直接按Enter鍵（或執行“auto”命令），將會自動通過網路下載安裝檔案，并進入默認的圖形安裝入口；
若執行“linux text”命令，則進入文本安裝入口；若執行 “linux rescue”命令，則進入救援模式，

這里已經可以實作批量安裝了，下面的方式是實作 Kickstart 無人值守安裝，真正的無人化自動安裝，我們繼續

（五）、自動化安裝linux系統

8、準備安裝應答檔案

（1）安裝system-config-kickstart 工具
yum install -y system-config-kickstart

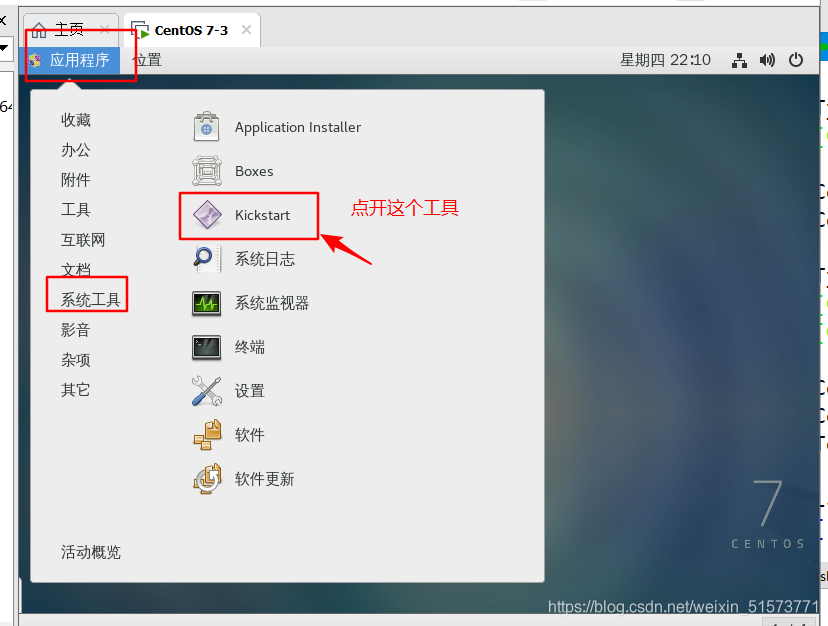

（2）打開“Kickstart 配置程式”視窗
通過桌面選單“應用程式”-->“系統工具”-->“Kickstart” 打開
或
執行 “system-config-kickstart” 命令打開

（3）配置kickstart選項

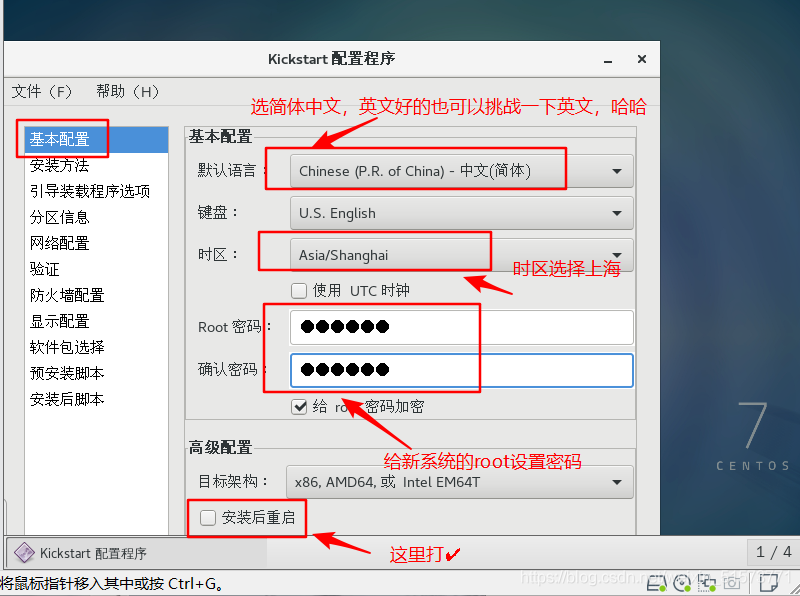

基本配置：
默認語言設為“中文（簡體）”
時區設為“Asia/Shanghai”
設定root密碼
高級配置中勾選“安裝后重啟”

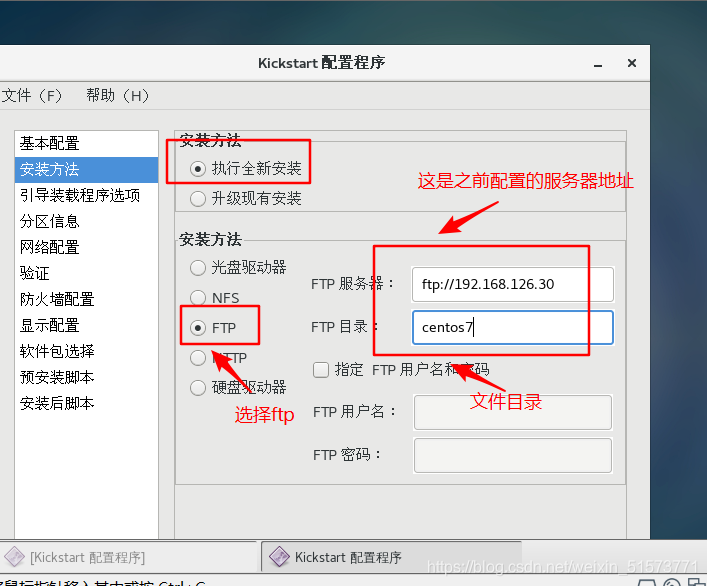

安裝方法：
選FTP
FTP服務器：ftp://192.168.80.10
FTP目錄：centos7

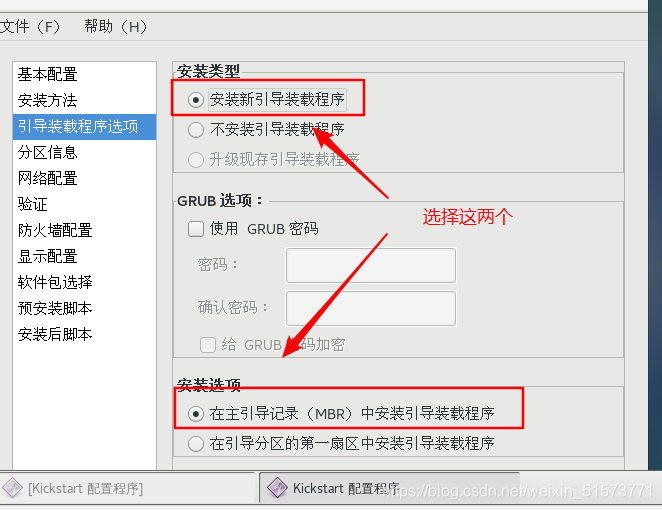

引導裝載程式選項：
“安裝型別”：安裝新引導裝載程式
“安裝選項”：在主引導記錄（MBR）中安裝引導裝載程式

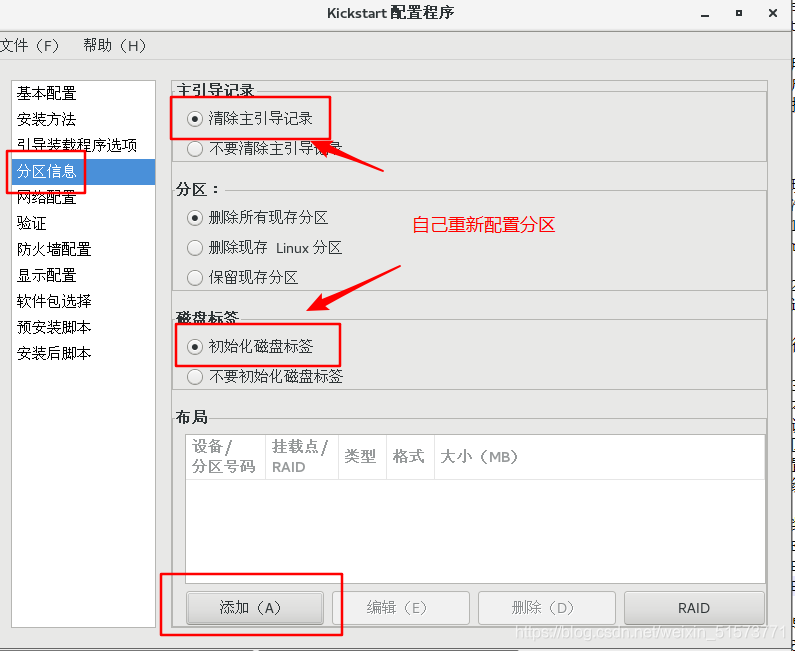

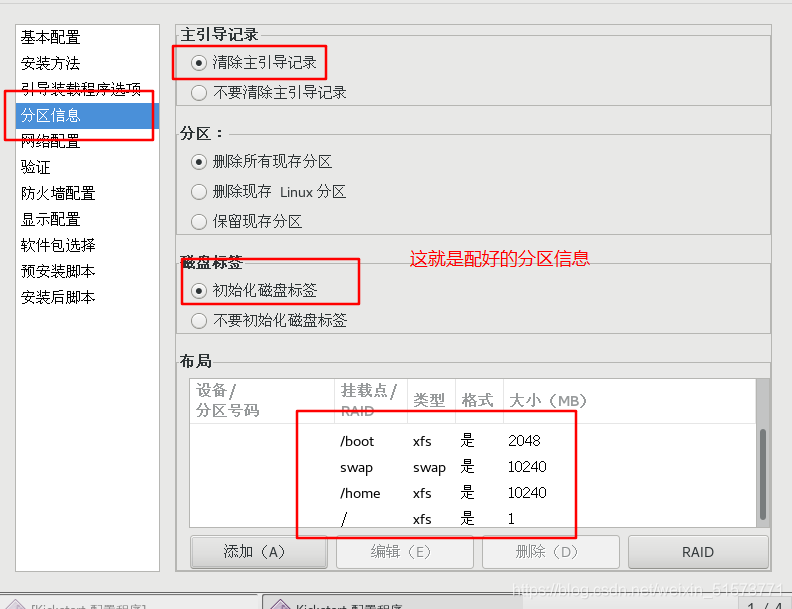

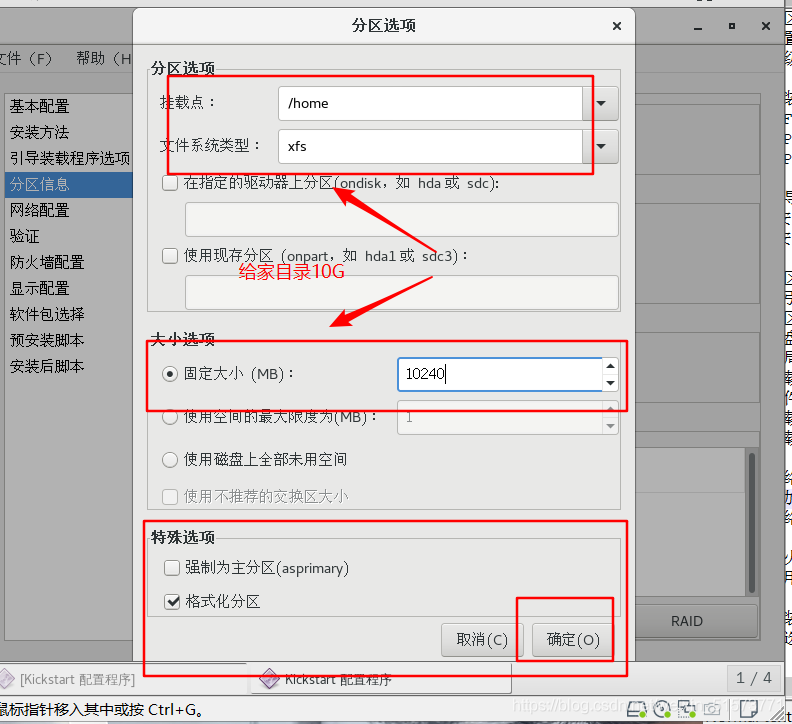

磁區資訊：（磁區大小根據自己實際情況配置）
主引導記錄：清除主引導記錄
磁區：洗掉所有現存磁區
磁盤標簽：初始化磁盤標簽
布局：添加磁區

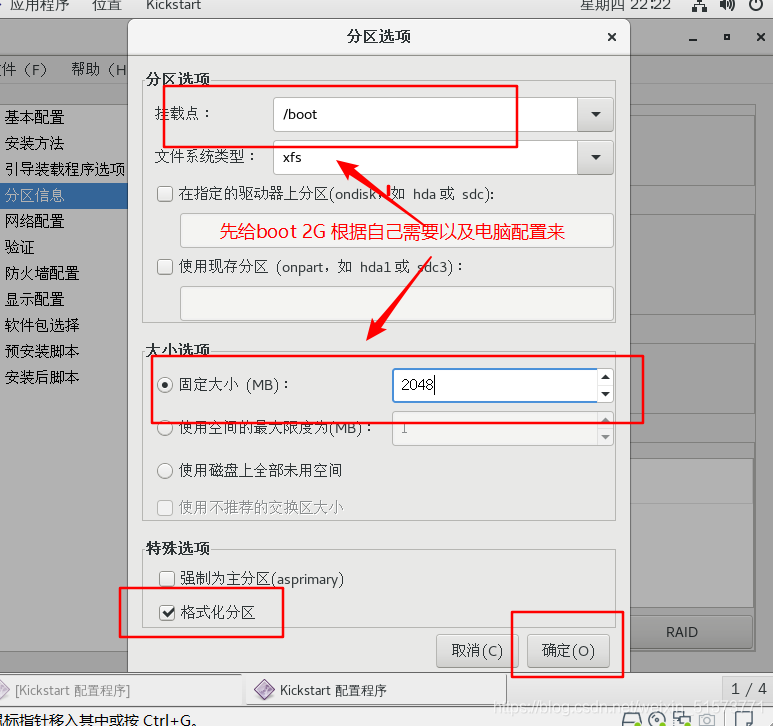

掛載點：/boot，檔案系統型別：xfs，固定大小：500M

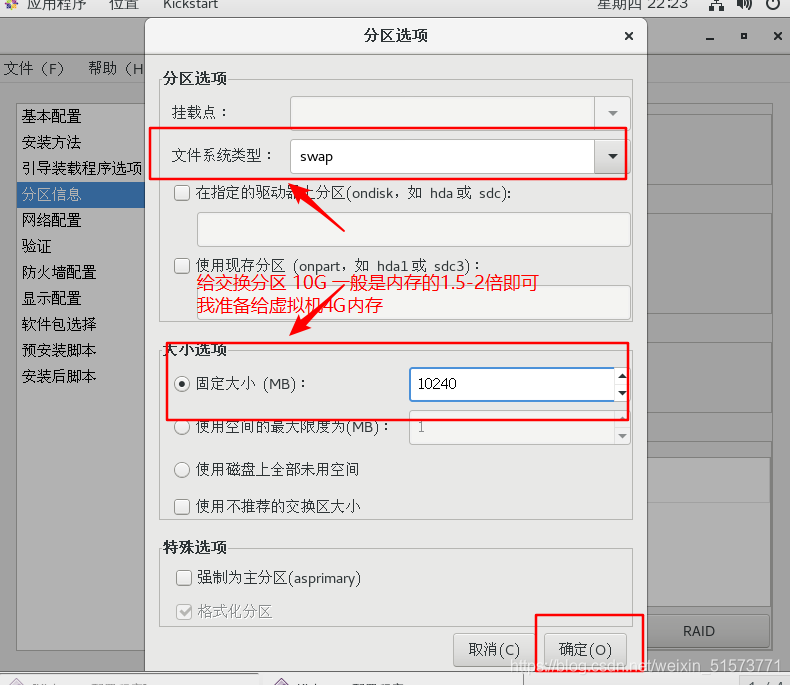

檔案系統型別：swap，固定大小：4096M
掛載點：/home，檔案系統型別：xfs，固定大小：4096M

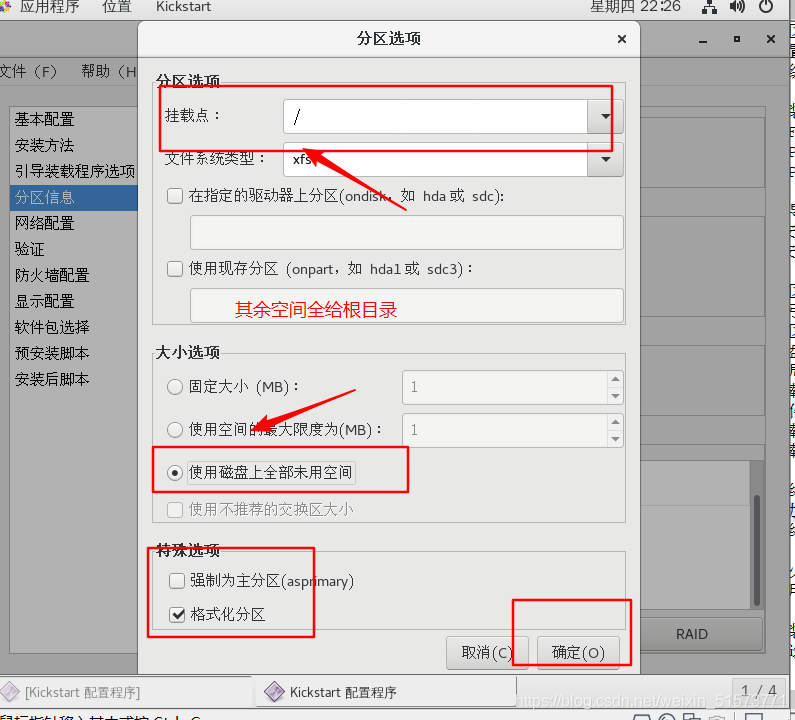

掛載點：/，檔案系統型別：xfs，使用磁盤上全部未使用空間

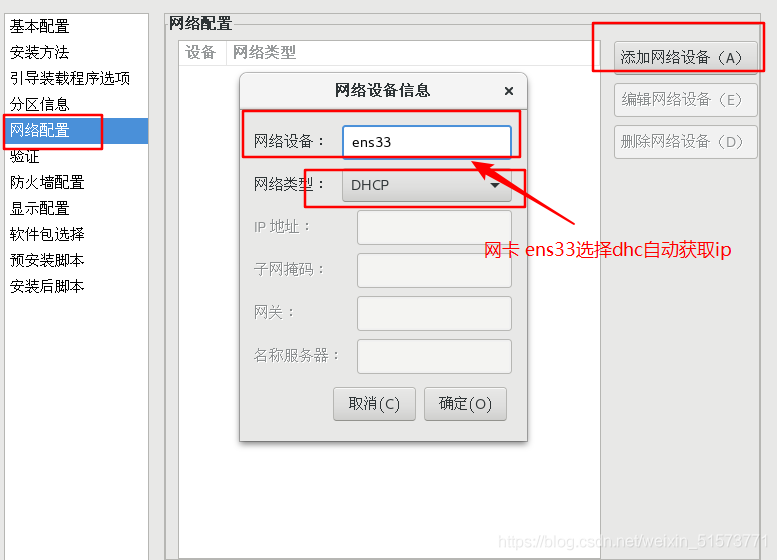

網路配置：
添加網路設備“ens33”
網路型別設為“DHCP”

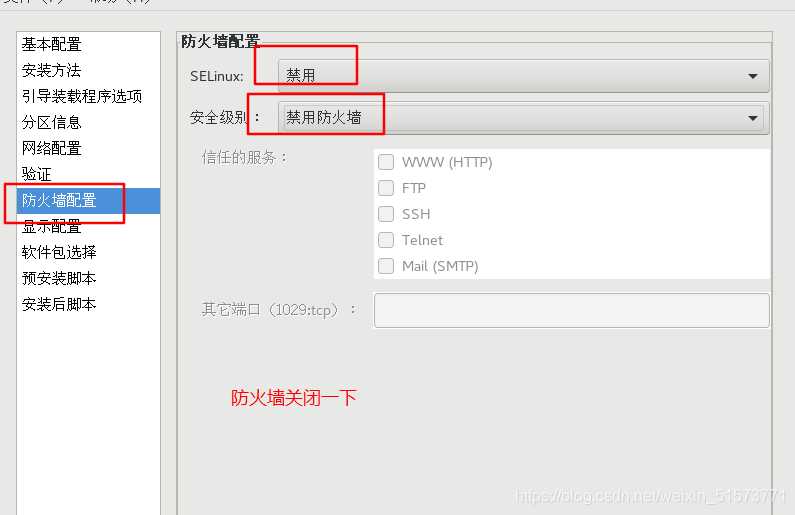

防火墻配置：
禁用 SELinux、禁用防火墻

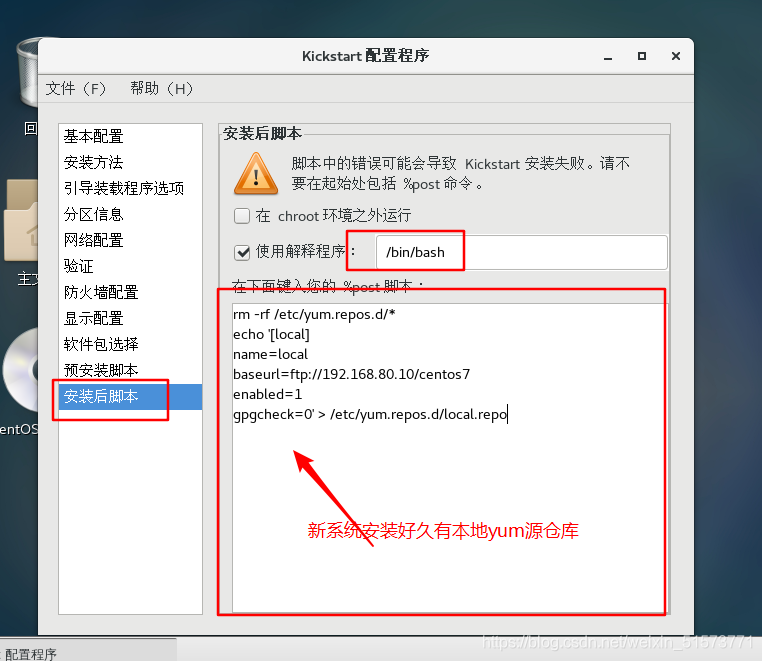

安裝后腳本：
勾選“使用解釋程式”：/bin/bash
rm -rf /etc/yum.repos.d/*
echo ‘[local]
name=local
baseurl=ftp://192.168.80.10/centos7
enabled=1
gpgcheck=0’ > /etc/yum.repos.d/local.repo

其它選項保持默認設定即可

（4）保存自動應答檔案
選擇“Kickstart 配置程式”視窗的“檔案”-->“保存”命令，選擇指定保存位置，檔案名為ks.cfg
默認保存在/root/ks.cfg

保存好了以后將/root/ks.cfg 復制到/var/ftp/ks.cfg

cp /root/ks.cfg /var/ftp/ks.cfg

（5）配置需要安裝的軟體包

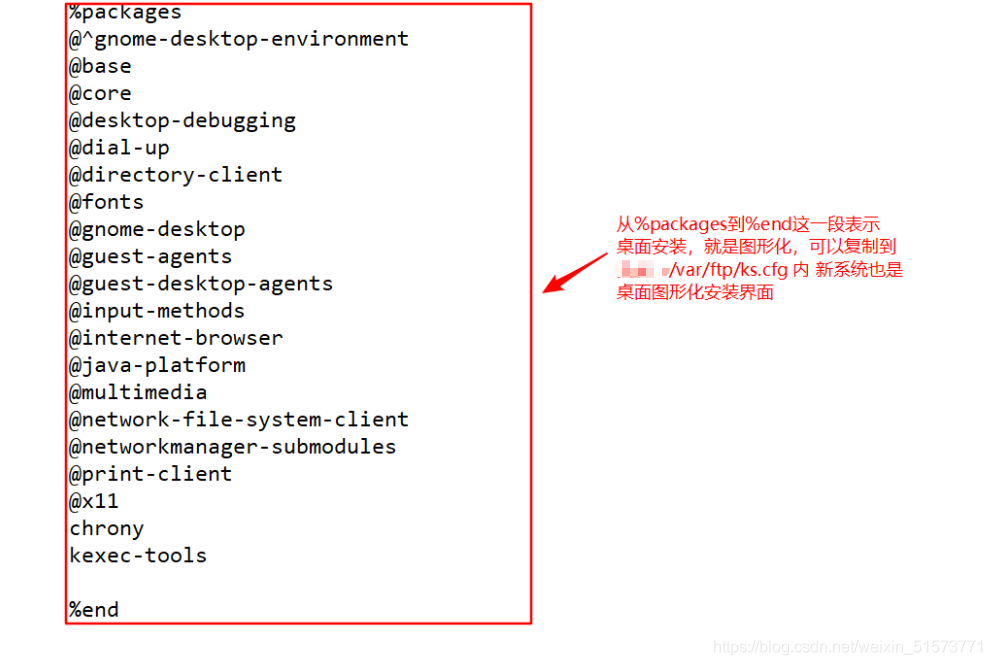

可以根據需要將/root/anaconda-ks.cfg 的軟體包安裝腳本復制到/var/ftp/ks.cfg檔案中，只需要復制%packages 到%end 部分即可，如要求最小化安裝，可復制下面內容：vim ks.cfg
%packages
@^minimal
%end

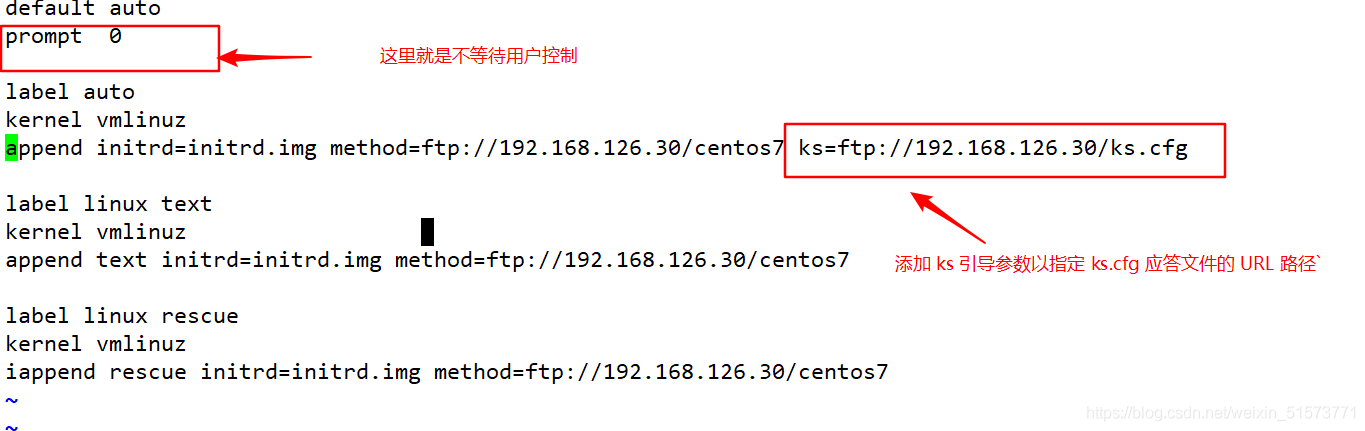

（6）編輯引導選單檔案 default，添加 ks 引導引數
vim /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 0 #設定是否等待用戶選擇，“0”表示不等待用戶控制

label auto
kernel vmlinuz #kernel 和 append用來定義引導引數
append initrd=initrd.img method=ftp://192.168.80.10/centos7 ks=ftp://192.168.80.10/ks.cfg
#添加 ks 引導引數以指定 ks.cfg 應答檔案的 URL 路徑

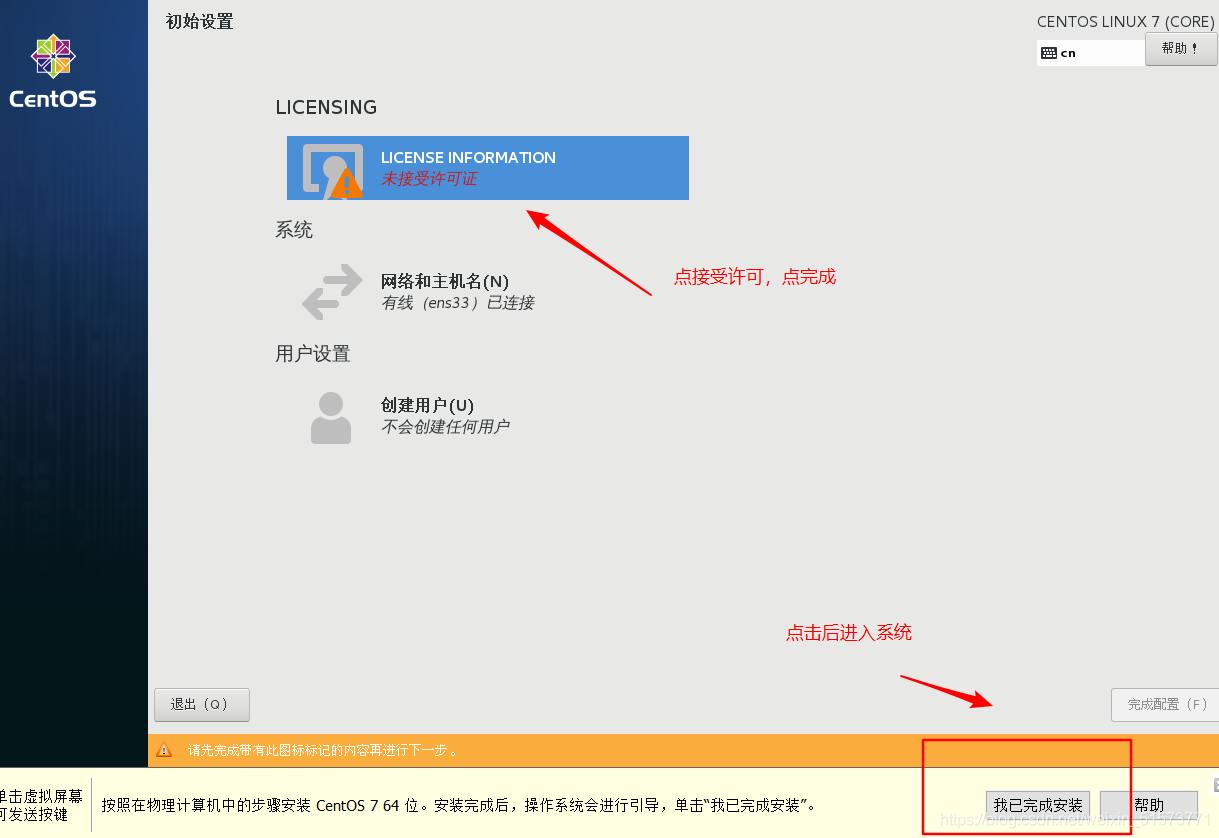

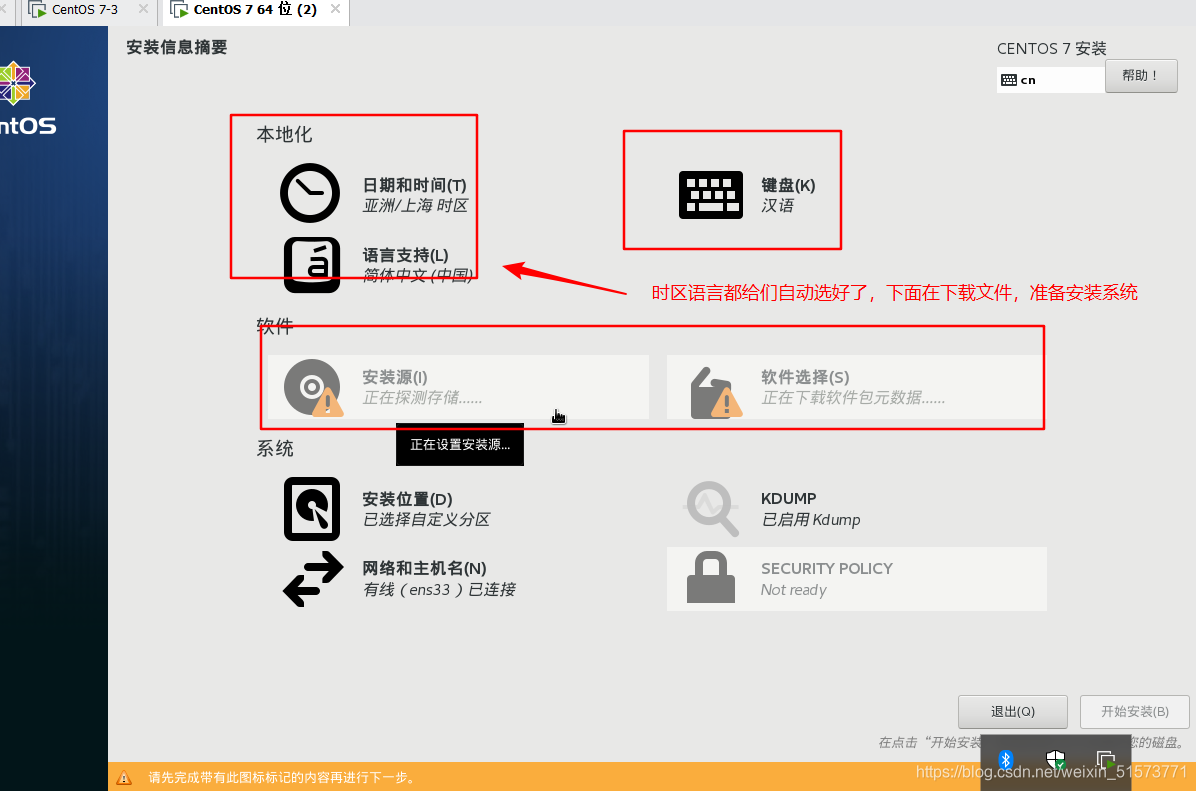

7、驗證無人值守安裝

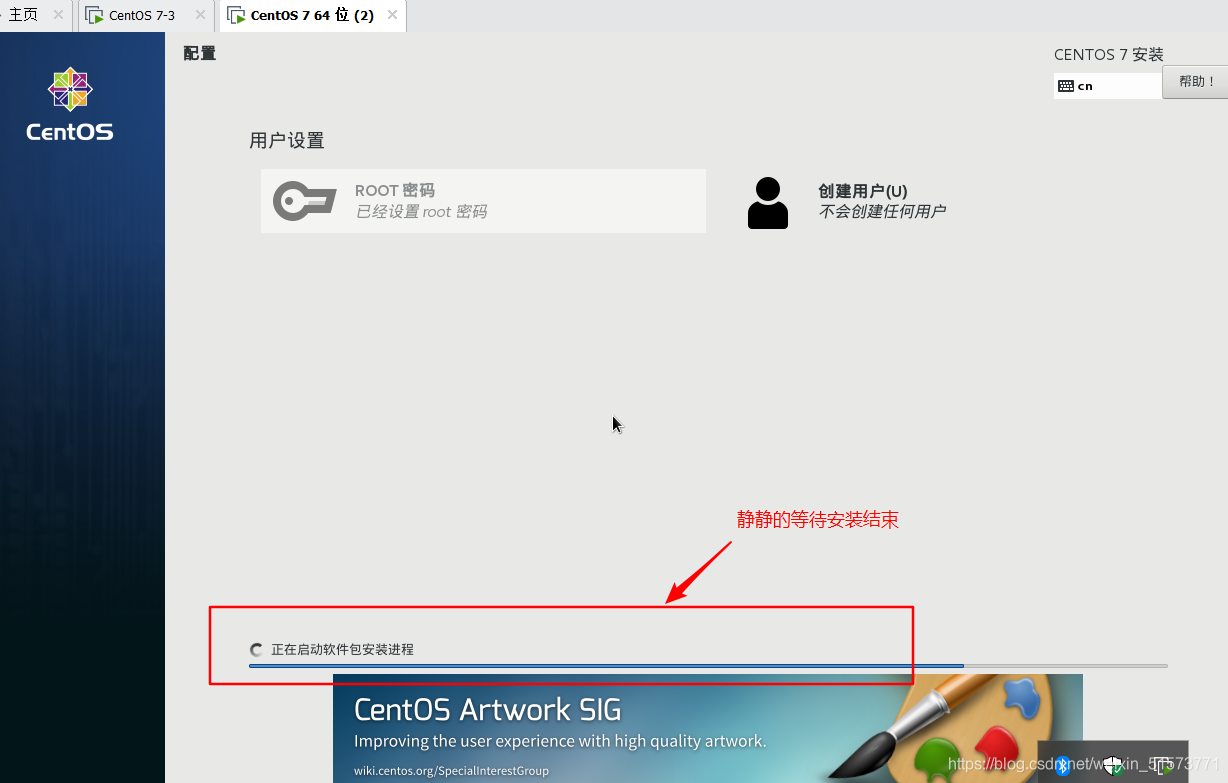

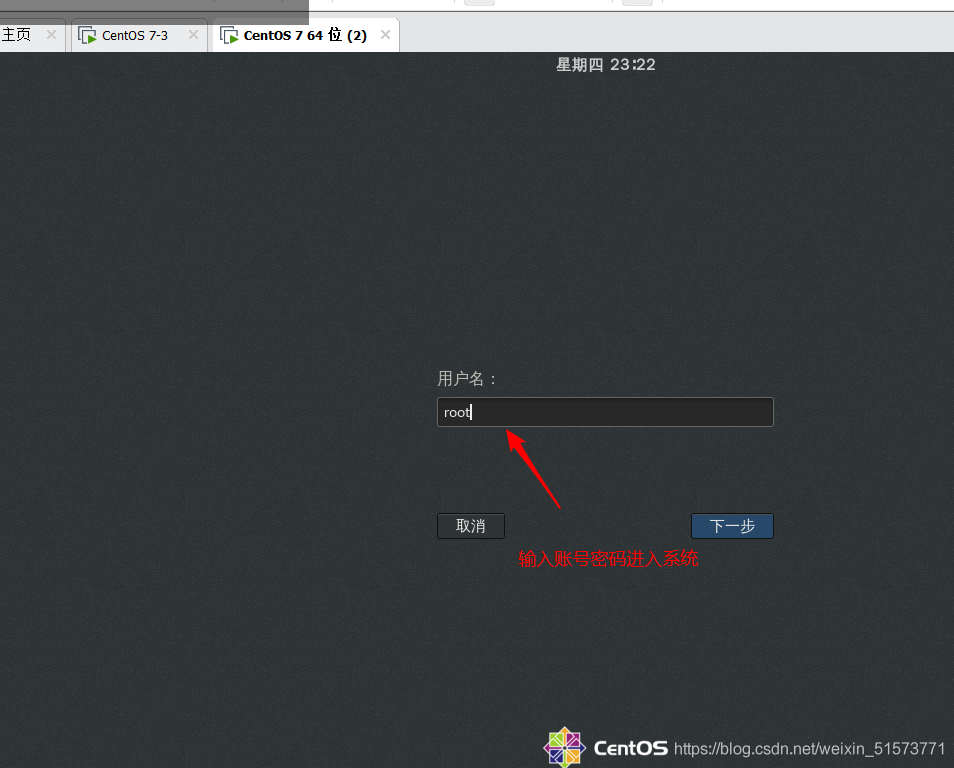

當客戶機每次以PXE方式引導時，將自動下載ks.cfg應答組態檔，然后根據其中的設定安裝CentOS 7 系統，而無須手工干預，
cat /etc/yum.repos.d/local.repo``（驗證本地yum源安裝情況）
