簡介

ClickHouse簡介

ClickHouse是由號稱“俄羅斯Google”的Yandex公司開發并在2016年開源，ClickHouse是一個列存盤資料庫，是原生的向量化執行引擎，目前ClickHouse在OLAP領域得到了廣泛的使用，其首要原因是查詢速度快，

在大資料處理中，海量資料的判重和基數統計是兩個繞不開的基礎問題，ClickHouse的解決方案是使用RoaringBitmap，其已有豐富的bitmap操作函式支持，可以實作非常靈活方便的判重和基數統計操作，

RoaringBitmap（RBM）原理

Bitmap用位圖的方式來存盤id數值資訊，可以實作精確地基數統計，但因為Bitmap在數值稀疏時會造成很大空間浪費，因此提出了用RoaringBitmap（RBM）對稀疏位圖進行壓縮，減少記憶體占用并提高效率，RBM的主要思路是：將32位無符號整數按照高16位分桶，即最多可能有2^16=65536個桶，又稱為container，存盤資料時，按照資料的高16位找到container（找不到就會新建一個），再將低16位放入container中，也就是說，一個RBM就是很多container的集合，其詳細的原理可參考文章，

ClickHouse中使用RBM存在的問題

在查看了ClickHouse的檔案及搜索了各公司的實踐方案（如騰訊和頭條）后，發現目前只能將原始明細的id資料匯入到ClickHouse后，再通過創建物化視圖的方式構建RBM結構進行使用，但是原始明細資料量往往非常大，這不僅給資料ETL處理造成了很大的負擔，也對計算資源以及ClickHouse的集群資源要求非常高，

我們的資料ETL處理通常是基于hadoop平臺的Spark計算框架進行處理，那能不能在Spark進行資料處理時就將Bitmap資料預計算存盤好，這樣不僅資料量會大大地減少，同時也能大大地減少對ClickHouse集群資源的要求！

RoaringBitmap（RBM）定制序列化實作

ClickHouse中RoaringBitmap的結構決議

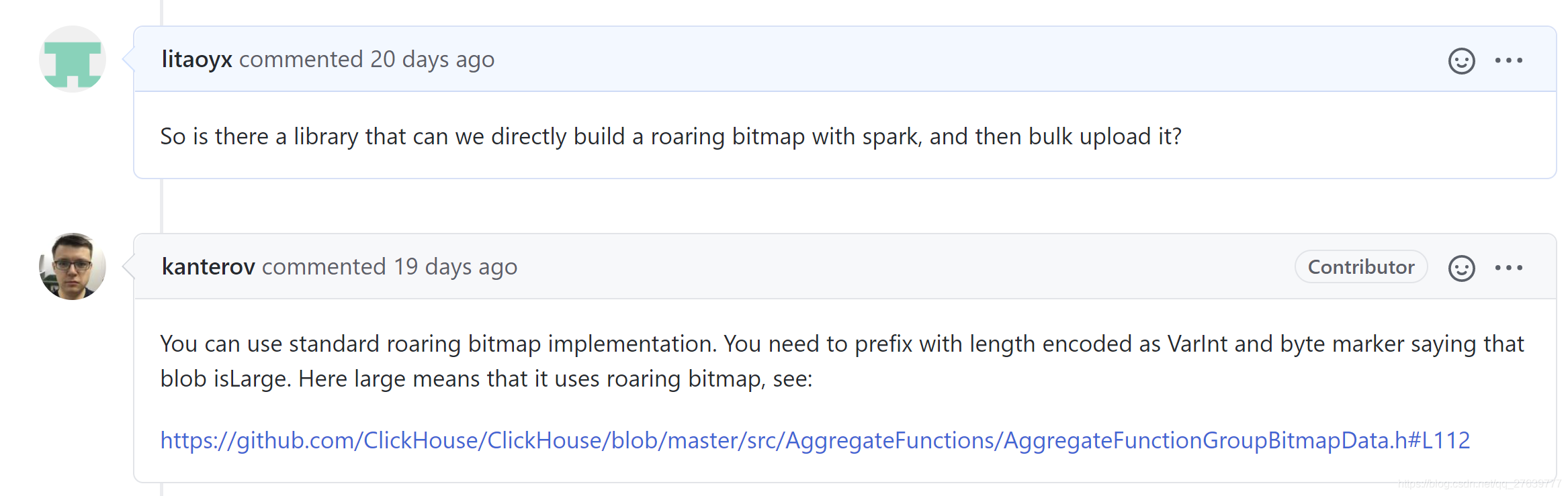

為了在Spark資料預處理時提前計算存盤好RBM，首先就需要了解ClickHouse中RBM結構的實作原理，通過在ClickHouse的原始碼社區進行咨詢，了解到ClickHouse是利用CRoaring實作的RBM，并且其存盤結構的格式是Byte(1), VarInt(SerializedSizeInBytes), ByteArray(RoaringBitmap)，

Spark中RoaringBitmap的實作

目前CRoaring沒有對應的Java語言實作庫，而在Java中RBM的常用實作庫是RoaringBitmap，并且其已經在Spark、Kylin和Druid等系統中得到了應用，RoaringBitmap庫提供了完善的bitmap操作，對其進行封裝后就可以集成到SparkSQL中進行使用，

這是我在Spark中自定義實作的bitmap相關udf函式，因此可以在Hive中定義Binary列來存盤RBM計算的中間結果，這樣既可以使用SparkSQL對中間結果進行再聚合統計，同時也可以將中間結果直接匯入到ClickHouse中進行查詢，極大地減少了匯入ClickHouse的資料量，

定制RBM序列化方式以兼容ClickHouse

查看了ClickHouse中RBM實作原始碼和Java版RoaringBitmap的序列化方式后，發現兩者序列化格式不兼容，為了可以將中間結果資料匯入ClickHouse中，需要在匯入前定制序列化方式使其與ClickHouse中的RBM兼容，前面已經了解到ClickHouse中RBM的存盤結構是Byte(1), VarInt(SerializedSizeInBytes), ByteArray(RoaringBitmap)，因此可對各結構進行實作組裝，

Byte(1) - 型別標識生成

第一部分是用一個位元組來標識該RBM的型別，原來ClickHouse中對于小集合（基數小于32）的實作進行了性能優化，對其采用SmallSet集合的方式存盤，其大小最大限定寫死為32，也就是說當位圖的基數少于32時，僅使用SmallSet存盤；一旦超過此閾值，就呼叫toLarge()方法轉化為RBM，此后都在RBM上操作，第一個位元組就是用來標識底層存盤是采用SmallSet還是RBM實作的，如果是SmallSet則標識為0，否則標識為1，因此實作如下，

// rb: RoaringBitmap
if (rb.getCardinality <= 32) {
   bos.put(new Integer(0).toByte) // bos：ByteBuffer
 } else {
   bos.put(new Integer(1).toByte)
}

VarInt(SerializedSizeInBytes) - 序列化后的位元組長度

第二部分是用VarInt型別來存盤第三部分ByteArray(RoaringBitmap)的所占用位元組長度，參考代碼可實作如下：

// rb: RoaringBitmap、bos：ByteBuffer
VarInt.putVarInt(rb.serializedSizeInBytes(), bos)

ByteArray(RoaringBitmap) - RBM序列化

第三部分就是RBM序列化后的資料，可直接用例Java中RoaringBitmap的序列化進行實作（經驗證與CRoaring序列化方式是一致的）：

// rb: RoaringBitmap、bos：ByteBuffer
rb.serialize(bos)

定制序列化的整體實作

由于ClickHouse的RBM在基數小于32時用SmallSet集合進行了優化，因此在查看了ClickHouse中SmallSet的實作后，定制序列化方法的整體實作如下：

def serialize(rb: RoaringBitmap): ByteBuffer = {
   if (rb.getCardinality <= 32) {
     val bos1 = ByteBuffer.allocate(2 + 4*rb.getCardinality)
     val bos = if (bos1.order eq LITTLE_ENDIAN) bos1 else bos1.slice.order(LITTLE_ENDIAN)
     bos.put(new Integer(0).toByte)
     bos.put(rb.getCardinality.toByte)
     rb.toArray.foreach(i => bos.putInt(i))
     bos
   } else {
     val varIntLen = VarInt.varIntSize(rb.serializedSizeInBytes())
     val bos1 = ByteBuffer.allocate(1 + varIntLen + rb.serializedSizeInBytes()) // 1表示標識位，即是否小于32個值；varIntLen表示后面資料的位元組長度；
     val bos = if (bos1.order eq LITTLE_ENDIAN) bos1 else bos1.slice.order(LITTLE_ENDIAN)
     bos.put(new Integer(1).toByte)
     VarInt.putVarInt(rb.serializedSizeInBytes(), bos)
     rb.serialize(bos)
     bos
   }
}

Spark和ClickHouse生成的RBM序列化資料比對

已完成RBM整體的序列化后，為了能和ClickHouse生成的RBM資料進行比對，因此在ClickHouse中使用base64Encode函式將位元組資料轉換成字串資料后與Spark中生成的資料進行比對以驗證我們定制序列化方式的正確性：

ClickHouse中生成的RBM資料：

:) SELECT base64Encode(toString(bitmapBuild([toUInt32(32), toUInt32(65), toUInt32(127), toUInt32(1026)])));

SELECT base64Encode(toString(bitmapBuild([toUInt32(32), toUInt32(65), toUInt32(127), toUInt32(1026)])))

┌─base64Encode(toString(bitmapBuild(array(toUInt32(32), toUInt32(65), toUInt32(127), toUInt32(1026)))))─┐
│ AAQgAAAAQQAAAH8AAAACBAAA                                                                              │
└───────────────────────────────────────────────────────────────────────────────────────────────────────┘

Spark中定制生成的RBM資料：

val rb = RoaringBitmap.bitmapOf(32, 65, 127, 1026)
// serialize即上一小節定義的定制序列化函式
val encode = new String(Base64.getEncoder.encode(serialize(rb).array()))
println(encode.equals("AAQgAAAAQQAAAH8AAAACBAAA"))

Spark生成RBM匯入ClickHouse實作

現在我們已經在Spark中可以直接生成和ClickHouse中RBM兼容的資料了，那最直接的方法是直接將序列化后的位元組資料插入roaring_bitmap AggregateFunction(groupBitmap, UInt32)欄位中，在測驗后發現插入資料一直無法成功，報如下錯誤：

DB::Exception: Cannot read all data. Bytes read: 292. Bytes expected: 5201903.

在官方檔案中看到AggregateFunction的列只能使用NSERT SELECT結合aggregate -State-函式插入資料，可能是這個原因導致的，

既然無法直接插入AggregateFunction列的資料，通過查看ClickHouse檔案后發現其支持物化運算式的能力，可定義某一列是另一列通過某個運算式計算生成出來的，那我們可以把roaring_bitmap AggregateFunction(groupBitmap, UInt32)定義成物化運算式列，而將RBM序列化資料插入普通字串列中，這樣就可以實作優美的資料打通能力，具體操作步驟如下，

創建ClickHouse表

定義bitmap型別的物化運算式列，其是通過原始RBM序列化資料生成得到的，但如果直接將序列化資料插入String列，會發現寫入后的資料和寫入前不一致（可能是因為有特殊字符的原因），因此想到的一種方式是將RBM序列化資料先用Base64編碼成普通字串插入，然后通過物化運算式解碼成RBM序列化的資料，

// 創建分布式表
CREATE TABLE stone.bitmap_test ON CLUSTER cluster_name (
  ds Int64,
  user String,
  roaring_bitmap AggregateFunction(groupBitmap, UInt32)
	            MATERIALIZED base64Decode(user)
)
ENGINE = ReplicatedMergeTree('xxx', '{replica}')
PARTITION BY ds
ORDER BY (ds)
SETTINGS index_granularity = 8192;

// 創建view視圖用于查詢分布式表資料
CREATE TABLE stone.bitmap_test_view on cluster cluster_name AS stone.bitmap_test ENGINE=Distributed(cluster_name, stone, bitmap_test, rand());

使用Spark JDBC方式匯入

構造一個簡單的DataFrame資料寫入ClickHouse表（寫入函式saveToClickHouse可自定義實作），注意物化表達化列是不需要插入資料的，它會自動計算生成，

// 構造待寫入資料
val rows = new util.ArrayList[Row]()
rows.add(Row(1234561L, new String(Base64.getEncoder.encode(serialize(RoaringBitmap.bitmapOf(1 until 13: _*)).array()))))
rows.add(Row(1234562L, new String(Base64.getEncoder.encode(serialize(RoaringBitmap.bitmapOf(1 until 133: _*)).array()))))
rows.add(Row(1234563L, new String(Base64.getEncoder.encode(serialize(RoaringBitmap.bitmapOf(1 until 1334: _*)).array()))))
rows.add(Row(1234564L, new String(Base64.getEncoder.encode(serialize(RoaringBitmap.bitmapOf(1 until 133334: _*)).array()))))
val schema = StructType(
  List(
    StructField("ds", LongType),
    StructField("user", StringType)
  ))
val df = jobManager.spark.createDataFrame(rows, schema)

// 自定義的向ck表寫入資料的方法
saveToClickHouse(df,
                   "stone",
                   "bitmap_test",
                   "cluster_name",
                   Some(1),  // 寫入并發partition數
                   Some(5000)) // 每次寫入資料的batch size

查詢CK表中資料驗證

查詢ClickHouse中表的資料可以發現資料正確被插入了，并且物化運算式生成的RBM列資料也是正常的，至此，SparkSQL & ClickHouse打通RBM功能的流程就全部完成了！

:) select ds, bitmapCardinality(roaring_bitmap) as uv from stone.bitmap_test_view;

SELECT
    ds,
    bitmapCardinality(roaring_bitmap) AS uv
FROM stone.bitmap_test_view

┌──────ds─┬───uv─┐
│ 1234563 │ 1333 │
└─────────┴──────┘
┌──────ds─┬──uv─┐
│ 1234562 │ 132 │
└─────────┴─────┘
┌──────ds─┬─uv─┐
│ 1234561 │ 12 │
└─────────┴────┘
┌──────ds─┬─────uv─┐
│ 1234564 │ 133333 │
└─────────┴────────┘

4 rows in set. Elapsed: 0.003 sec.
