eda沒上過考試也能過
題目

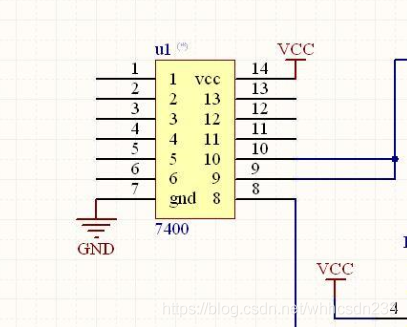

1.圖2中的7400
在我的博客EDA第一次課＜1117電路圖的繪制＞中，已經大致講過器件庫如何加器件了，然后我再寫下這幾個圖：
- 我們現在創建一個PCB檔案：點擊file–new–project–PCBproject**（ps：必須是pcb檔案，不能是free）**

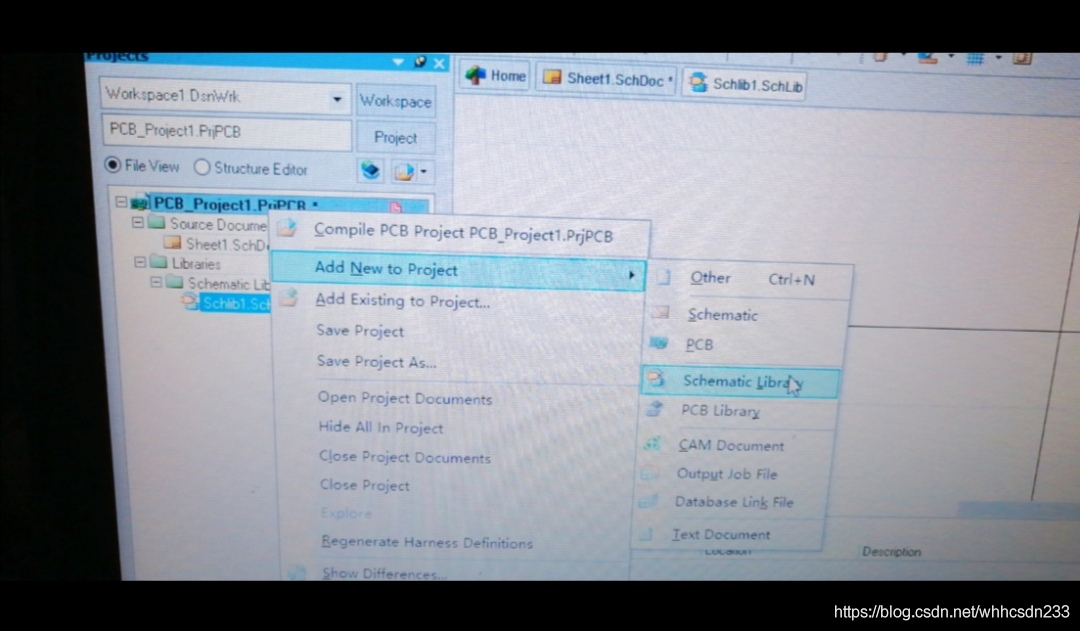

- 創建libraries
3.繪制7400
這個圖案是繪制器件的主要工具：點開之后點擊方框即可畫出方框，水龍頭形狀的是管腳然后添加到圖片
雙擊管腳就可以編輯
上面是管腳里面標注，下面的是外面名稱標注
4.最后就是器件名稱**：tools-rename component即可修改器件名稱**
5.ctrl-s保存
畫出圖5中的555和4017
1.可以像第一題那樣重新做，也可以在器件庫中直接添加第二個器件
2.（新建檔案忽略本步）

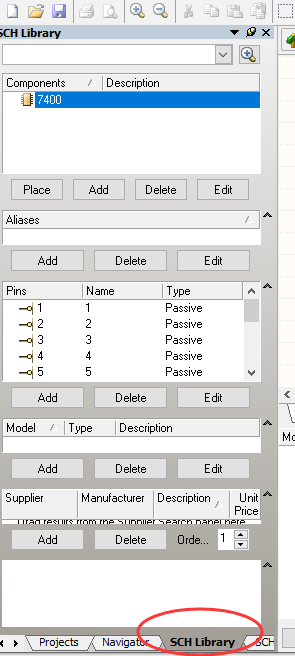

選單欄點擊SCH library就出現本器件庫詳情，點擊add或者上方選單欄tools-new component新建兩種方式新建器材

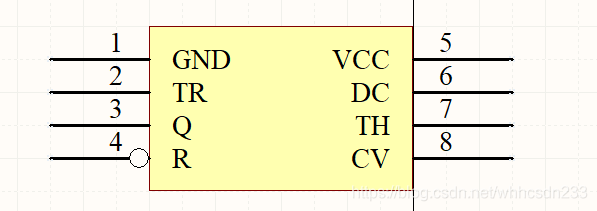

3.同第一題一樣，我們繪制555

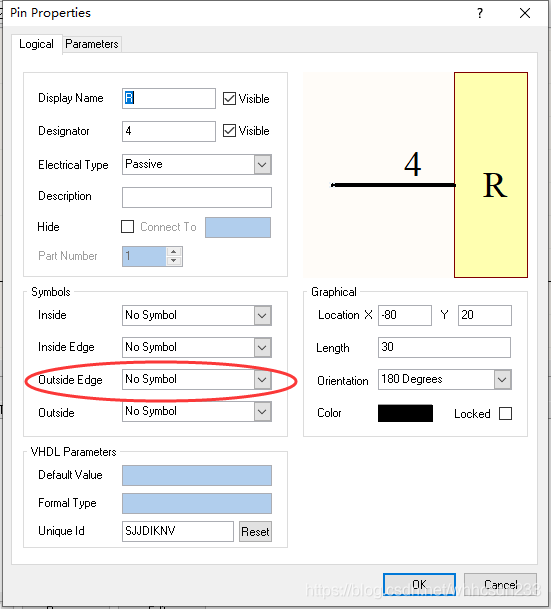

這里我們發現：管腳4是孔，我們點擊下圖的位置，點開之后選擇dot即可
4.最后我們做好555ctrl-s保存一下

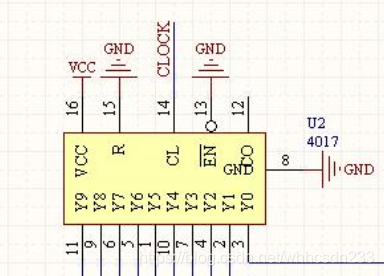

同樣的我們得到4017
值得一提的是：老師說管腳順序可以改變，但管腳對應的Y0-Y9不能改變

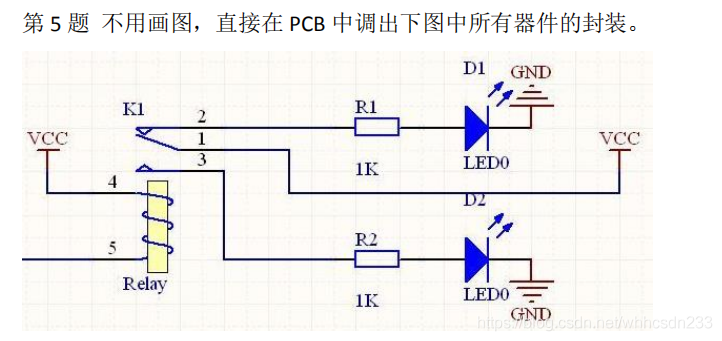

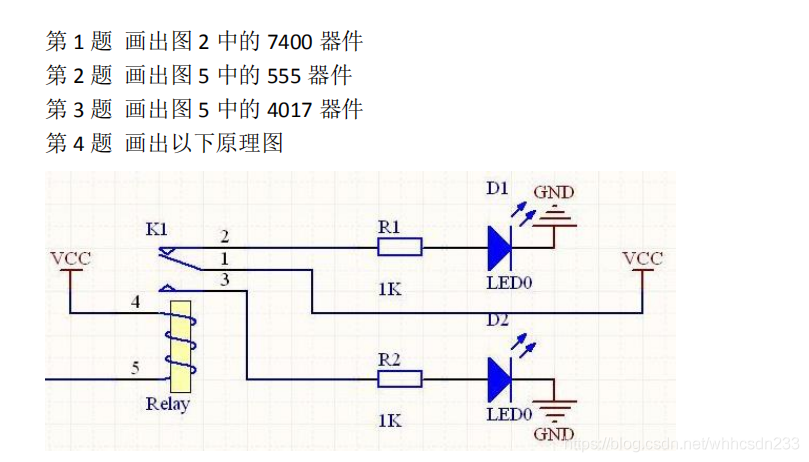

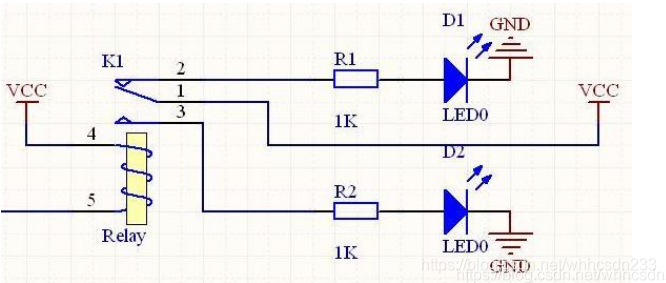

畫出原理圖
我們在pcb檔案上添加schematic
在最右邊的library中查找器件，對應圖片直接搜索即可
所需器件名稱分別是：
- relay
- res2
- led0
VCC和接地的GND在上方工具列
最后將他們用線連接
最后ctrl-s保存一下即可（注意保存位置，不清楚是否需要提交檔案）
封裝題4

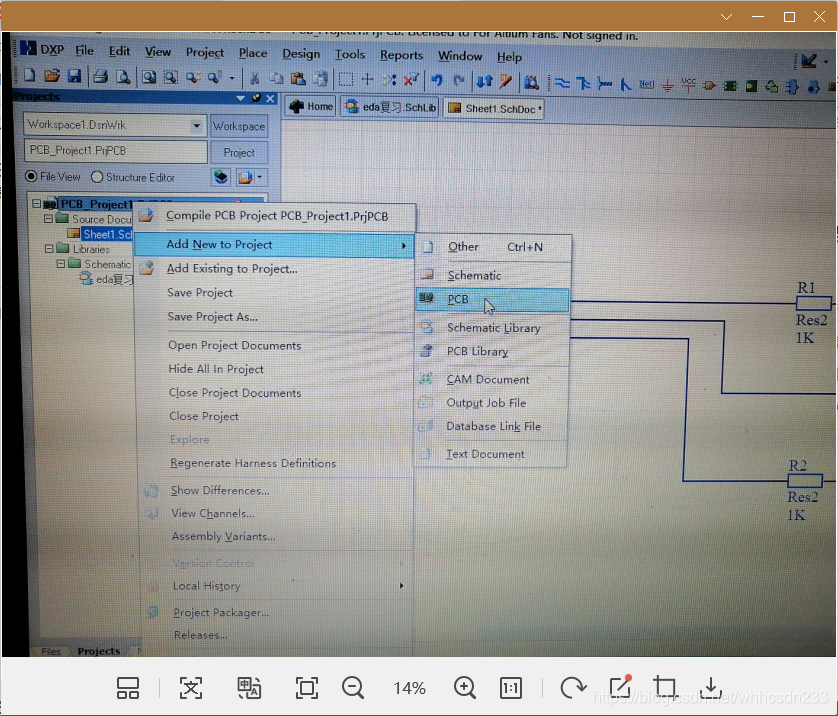

在pcb專案中創建pcb板（煩死了，一上傳圖片就卡，還是截圖好用）

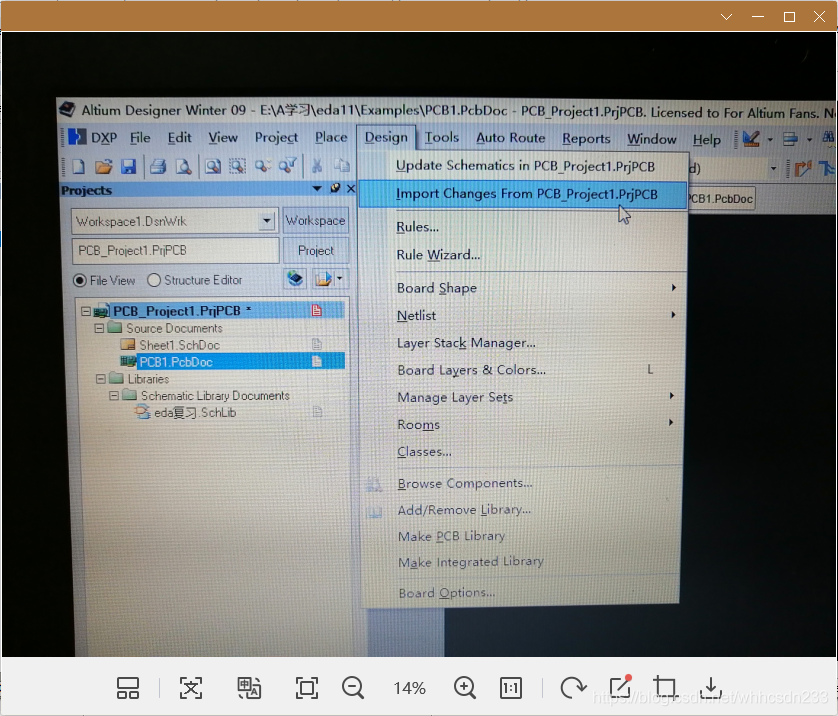

點擊

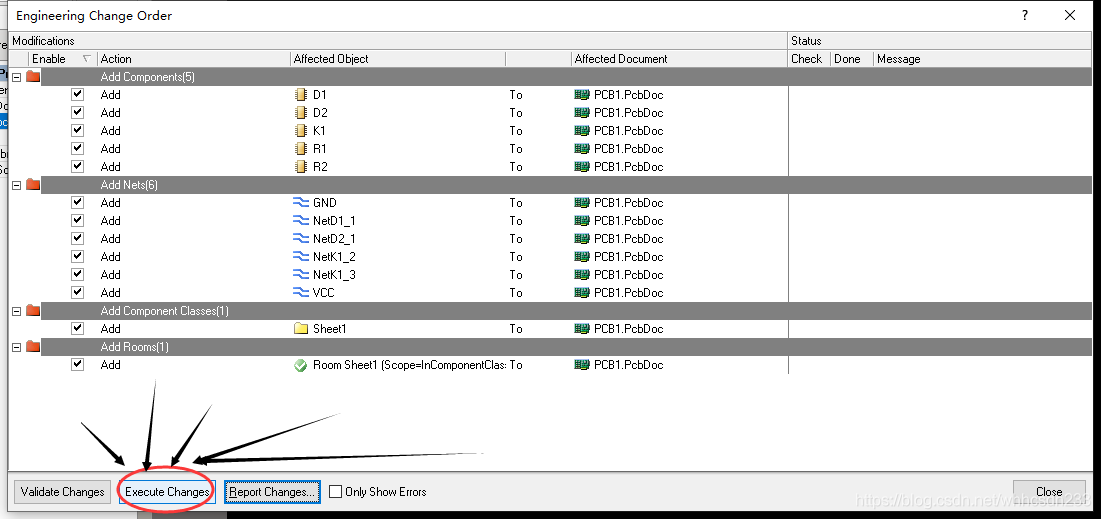

然后點擊
右下腳就會出現器件封裝，我們把器件拉過來
下面就是連線，也是比較重要的一步，我們要求連線的粗細為1mm

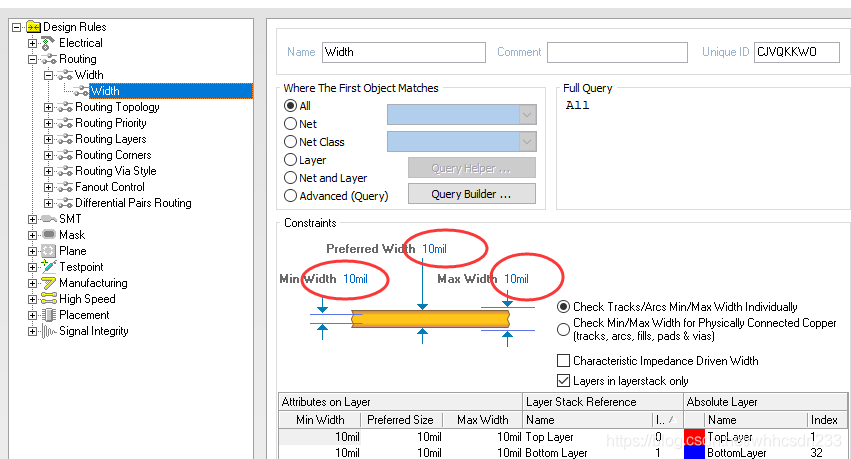

所以我們點擊design-rules–routing-width-width修改下面三個資料改為1mm
我們連線的顏色要求為藍色，點擊最下面可以修改顏色

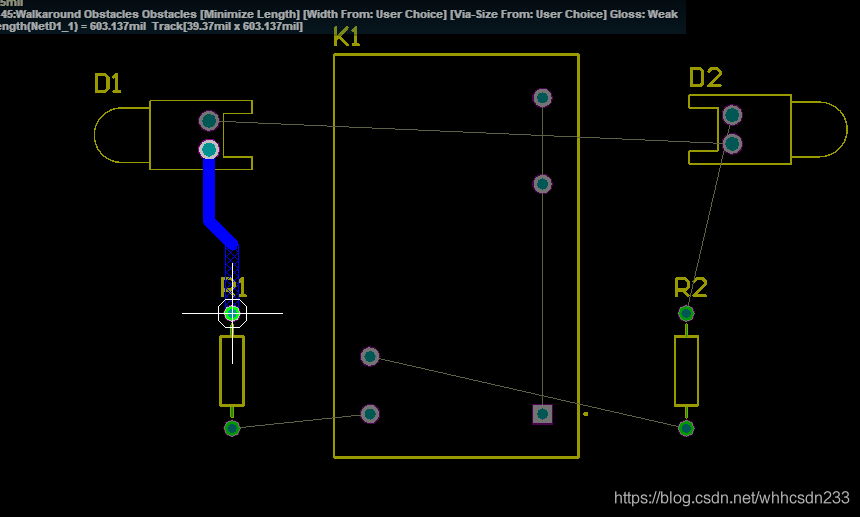

點擊工具列
沿著線連接即可
值得注意的是：電路圖和pcb板要在同一檔案夾下
最后保存即可

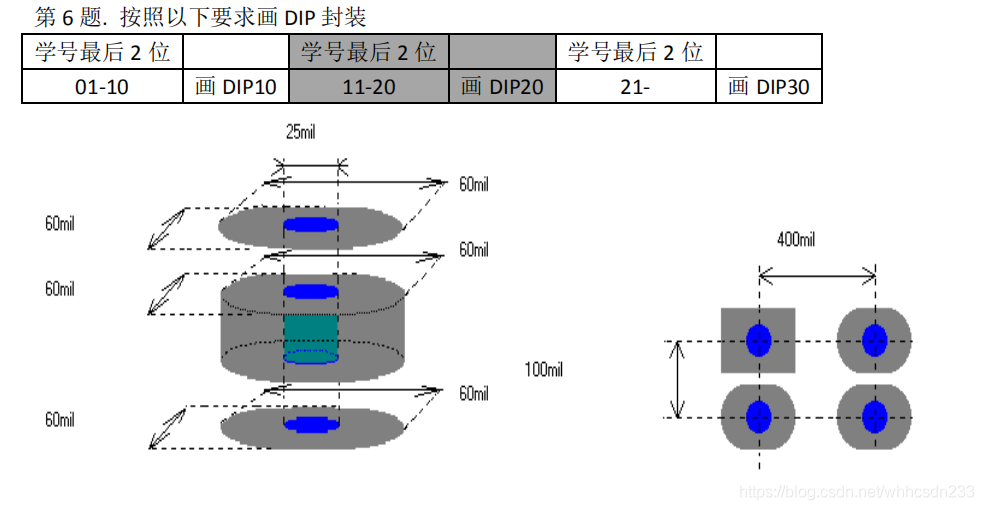

按要求畫DIP封裝
我們用器件向導來做嗷~
DIP是管腳數

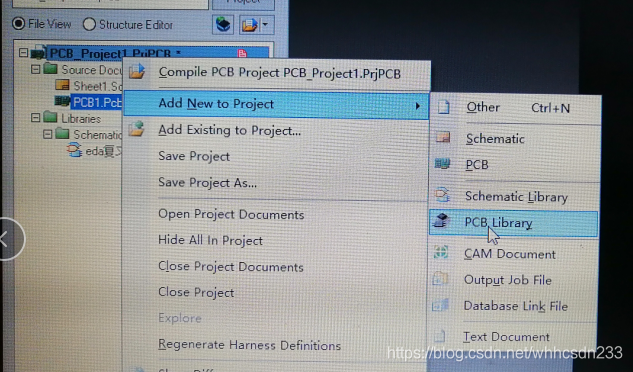

- 新建pcb library
- 點擊tools-component wizrd
- 點擊next之后

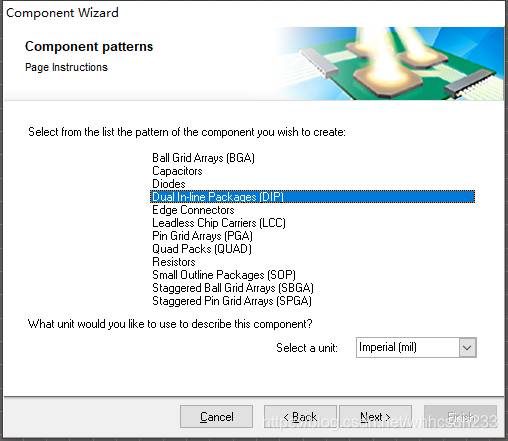

選擇（DIP）然后next

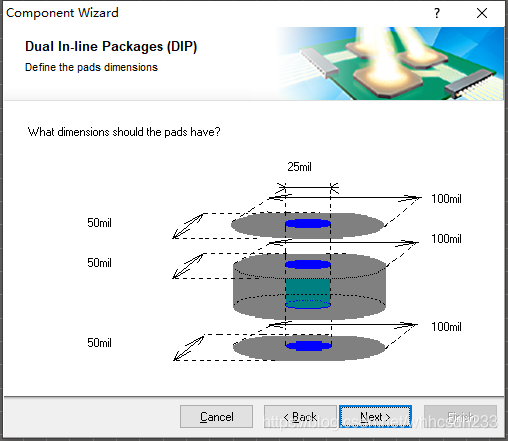

4.調節資料然后next

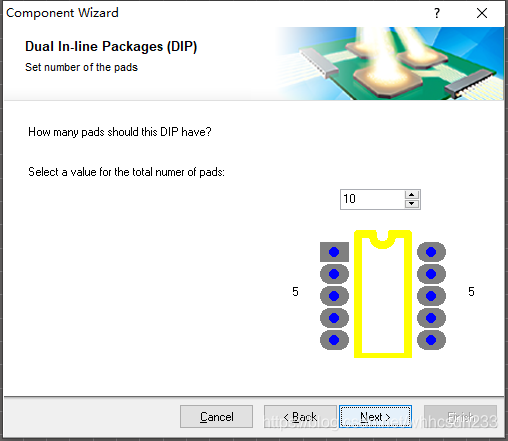

5.選擇管腳數，是DIP幾就選擇幾
最后命名（會自動命名）
保存即可
本文為本人上課及課下總結，把考試題一一分解，就算保林學長沒來上過eda也包你一次過，歡迎私信
