<專案> 自制的ST-LINK_V2(帶虛擬串口)
前言
這是一個自己做的一個st-link(帶一個虛擬串口)，體積絕對讓人驚喜（16mm x 45mm），
Drawn By:67373UPUP
硬體部分

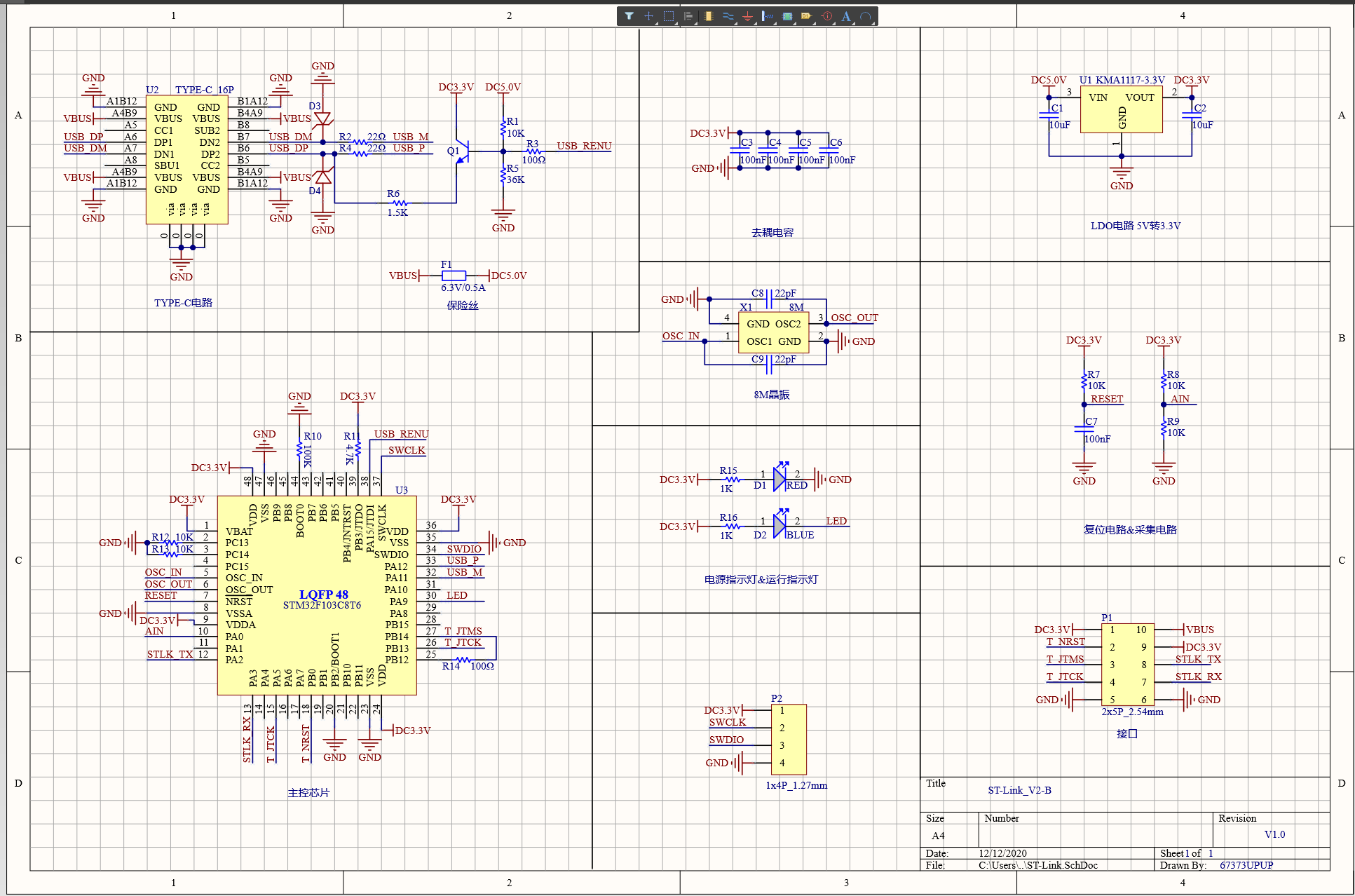

1.1 原理圖

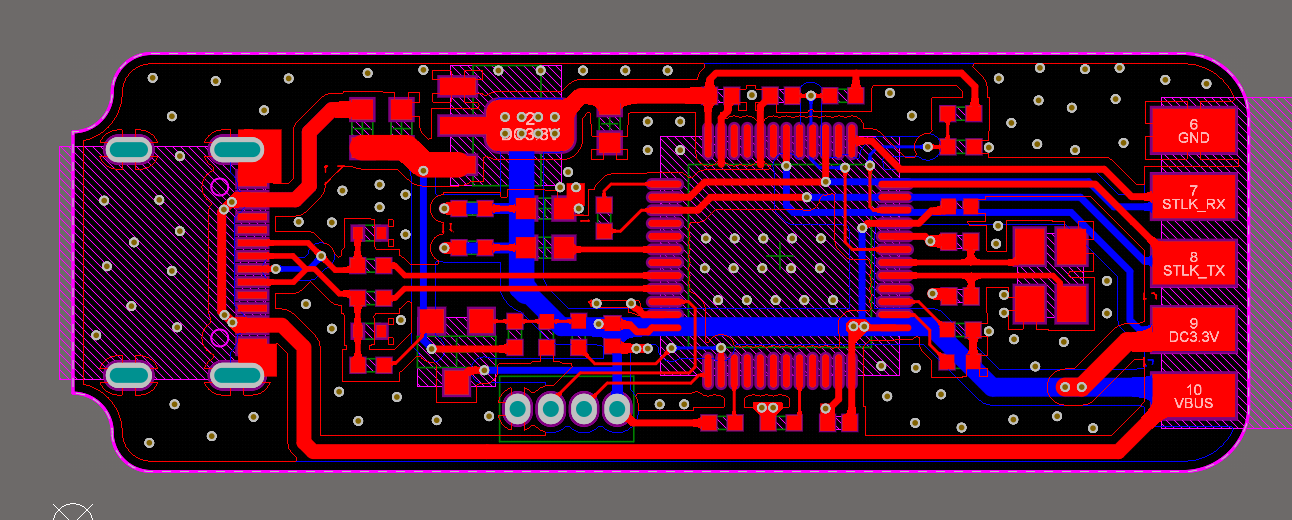

1.2 PCB

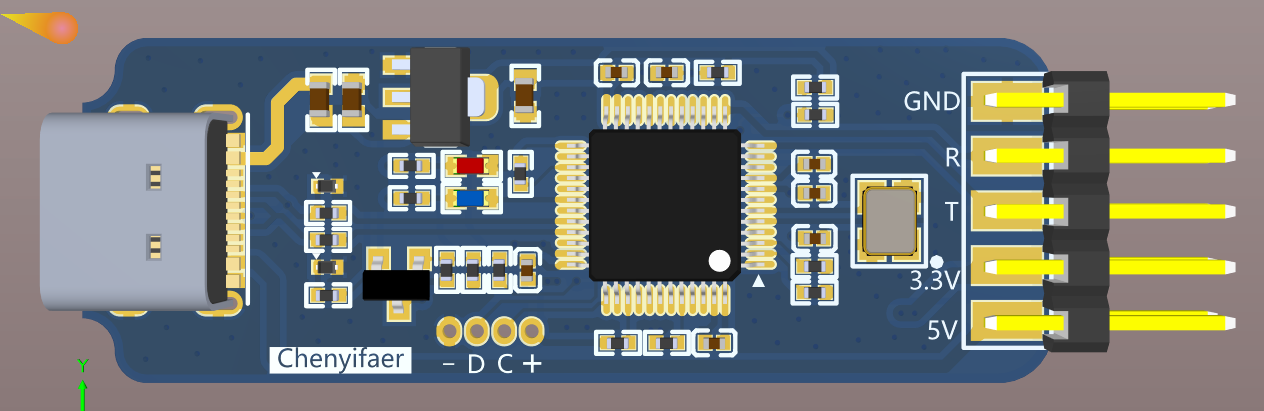

1.3 3D效果圖
刷韌體流程
2.1 準備作業
首先準備兩個軟體，
1：STM32 ST-LINK Utility v4.3.0 （這個軟體是用來給新的ST-LINK刷韌體的） 注意 STM32 ST-LINK Utility的版本要選擇4.3以下的，
2：ST-LinkUpgrade（這個軟體是用來給新的ST-LINK升級韌體的）
2.2 下載韌體
1.用一個已有的ST-link連接到本ST-link的下載口，
2.先整體擦除整片flash，然后再下載韌體，韌體為STLINKV2.J31M21.bin
2.3 降級韌體

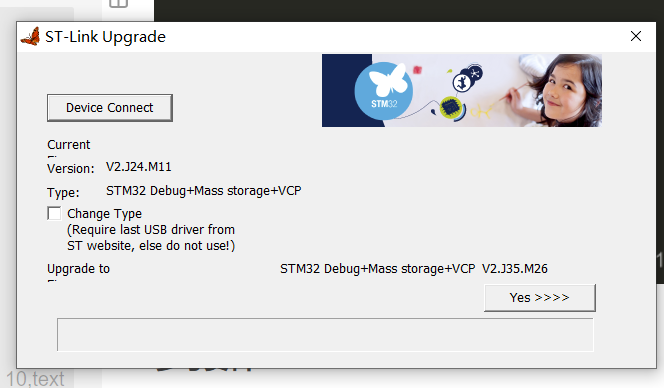

完成上一步后通過type-c線將ST-link連接到電腦上，打開st-linkv2_upgrade檔案夾里的ST-LinkUpgrade.exe程式，將本ST-link的版本降為V2.J24.M11，（因為發現不降級不能用）
注意事項
當使用本st-link給其他板子下載程式的時候發現keil提示更新，如下圖，
當你點擊Yes后發現會跳轉到下圖的界面，

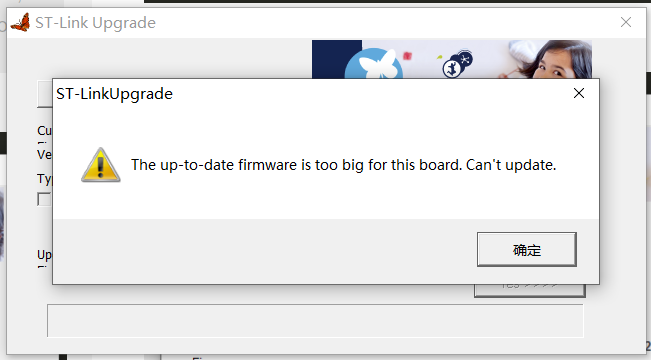

然后當你單擊Yes>>>>后發現會彈出韌體太大的錯誤，無法升級，如下圖

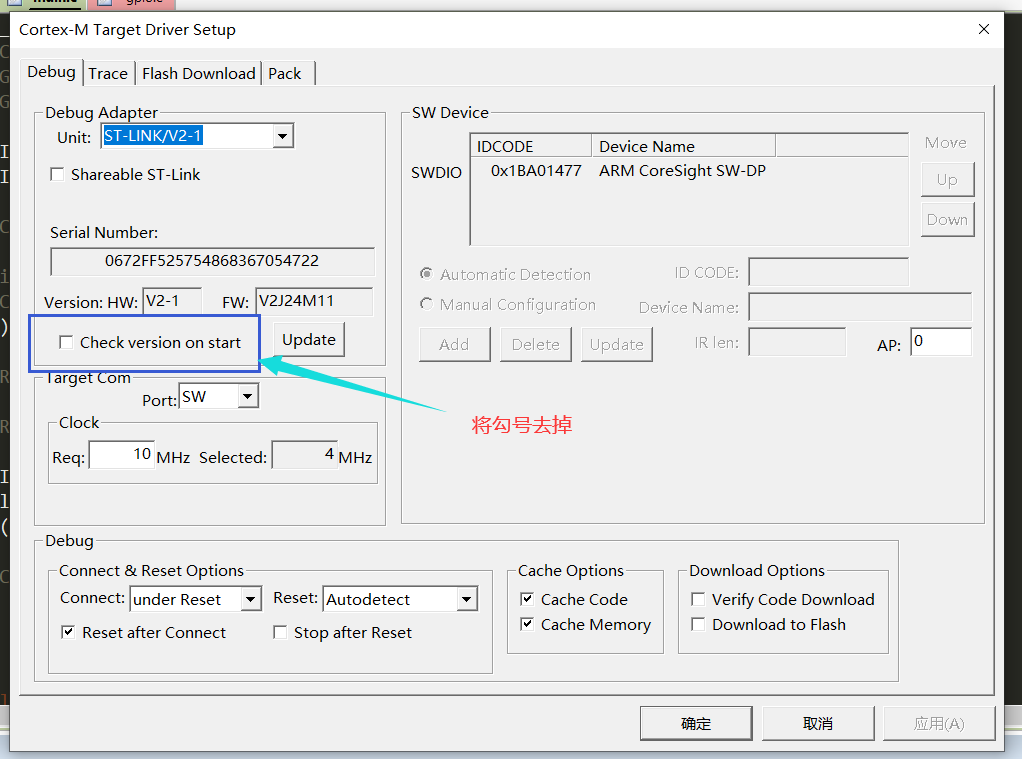

解決方案1：將keil里面的下載程式檢查版本的功能給關掉，如下圖所示，
解決方案2：根據提示說韌體太大不能升級導致，那么我們將主控由STM32f103C8T6換成容量更大的STM32f103CBT6，（該方法未親自驗證，因此無法100%保證正確性）
因此如果是STM32CBT6可以直接跳過2.3 降級韌體這一步驟，直接用keil下載程式，通過自動彈出更新提示更新到最新版本，
