fabric 材質定義：著色器實踐
1. 示例代碼
貼到沙盒里就可以運行：
var viewer = new Cesium.Viewer("cesiumContainer");
viewer.scene.globe.depthTestAgainstTerrain = true;
viewer.camera.setView({
destination : new Cesium.Cartesian3(-2644963.9889313546, 5763731.142118295, 2199400.7089496767), //世界坐標系下的一個坐標點
orientation : {//旋轉角度
heading :6.075,
pitch :-0.727,
roll : 6.283
}
});
const extrudedPolygon = new Cesium.PolygonGeometry({
polygonHierarchy : new Cesium.PolygonHierarchy(
Cesium.Cartesian3.fromDegreesArray([
112.41726298378288, 23.290411251106182,
113.67072522399741, 23.560312361463682,
114.09370956893551, 22.590768298743153,
112.83803246418894, 22.285610818885644
])
),
extrudedHeight: 3000
});
const instance = new Cesium.GeometryInstance({
geometry: extrudedPolygon,
id: 'box with height'
});
const m = new Cesium.Material({
fabric: {
type: 'Color',
uniforms: {
color: new Cesium.Color(216 / 255.0, 170 / 255.0, 208 / 255.0).withAlpha(0.618),
},
}
});
const aper = new Cesium.MaterialAppearance({
material : m,
});
var p = viewer.scene.primitives.add(new Cesium.Primitive({
geometryInstances: instance,
appearance: aper,
releaseGeometryInstances: false,
compressVertices: false,
}));
// p.readyPromise.then(v => console.log(v));
const vs = aper.vertexShaderSource;
const fs = aper.fragmentShaderSource;
const fs2 = aper.getFragmentShaderSource();
console.log(`// 頂點著色器：
${vs}`);
console.log(`// 片元著色器：
${fs}`);
console.log(`// 片元著色器2：
${fs2}`);
2. 修改 fabric 物件
const m = new Cesium.Material({
fabric: {
source: `float a = 12.0;`,
}
});

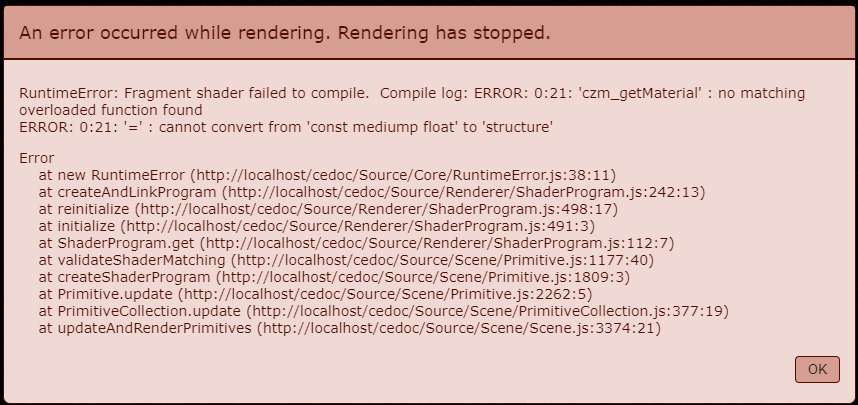

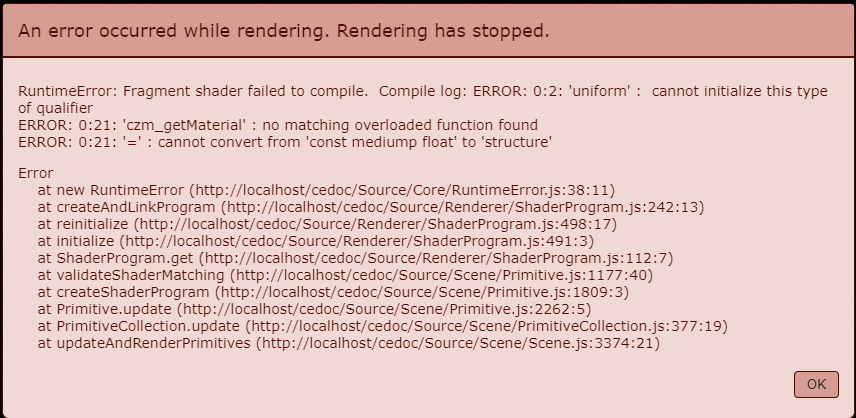

隨便定義一個浮點數，發現報錯：
加上 uniform 限定字，報錯稍微改了一點：
所以，這個 source 是有規則的，
2.1. 必須擁有函式 czm_getMaterial(czm_materialInput materialInput)
我改成這樣：
source:
`czm_material czm_getMaterial(czm_materialInput materialInput)
{
}`,

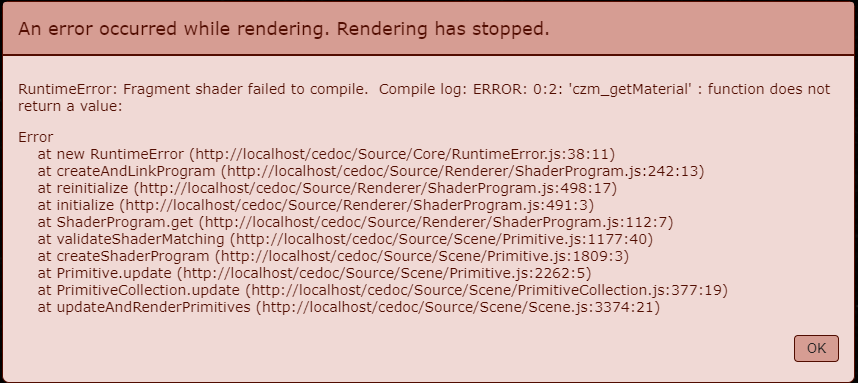

報錯變化了：
大意是指，czm_getMaterial 這個函式沒有回傳值，這很正常，強型別的 GLSL 規定了這個函式的回傳值型別是結構體 czm_material，那么再次修改它，
2.2. 必須有回傳值：不妨回傳個默認值
source:
`czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
return material;
}`,

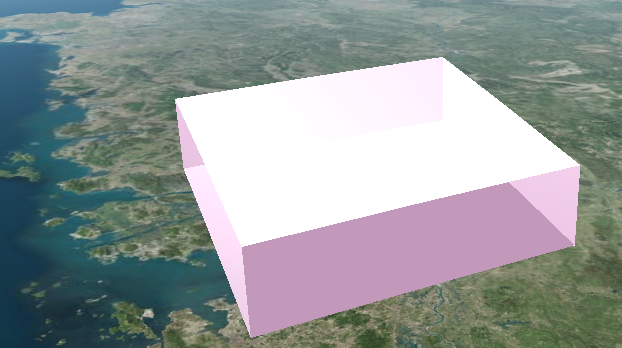

這時，形狀有顏色了：
material 這個變數是一個結構體，通過修改其材質因子即可實作材質修改，
修改其漫反射因子：
注意，glsl 中創建結構體 vec3 的默認值是 (0, 0, 0)，現在我想要個粉色，rgb色值是：(216 / 255.0, 170 / 255.0, 208 / 255.0)，即 (0.8470588235294118, 0.66666666, 0.8156862745098039)
source:
`czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
material.diffuse = vec3(0.8470588235294118, 0.66666666, 0.8156862745098039);
return material;
}`,

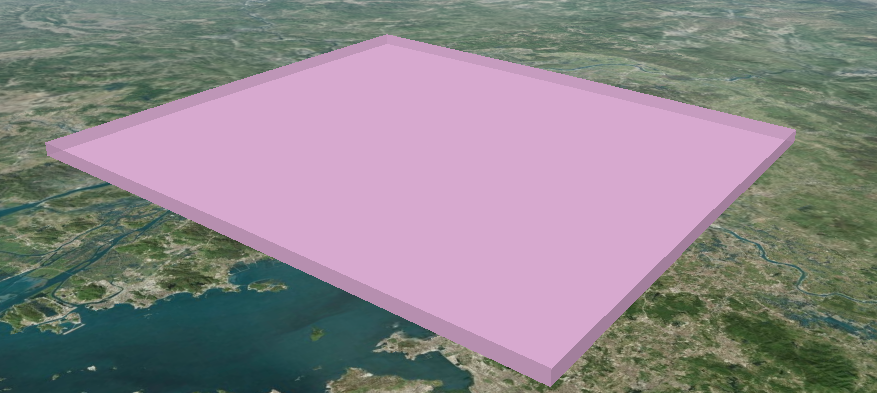

沒毛病，顏色出來了：
2.3. 頂點著色器與片元著色器
你可以在很多個地方獲取材質、外觀的著色器源代碼：
- Material.prototype.shaderSource：可讀可寫：當前 material 物件的 source 屬性，支持實時修改
- Appearance.prototype.vertexShaderSource：只讀：當前外觀物件的頂點著色器，僅支持構造時傳入
- Appearance.prototype.fragmentShaderSource：只讀：當前外觀物件的片元著色器，僅支持構造時傳入
- Appearance.prototype.getFragmentShaderSource()：回傳最終完全版片元著色器源代碼，
上面在 fabric 物件中的 source 屬性指定的 glsl 源代碼，與 console.log(m.shaderSource) 出來的是完全一樣的，所以此處忽略，
當通過 2.2 節中對漫反射屬性的設定后，外觀物件的 vertexShaderSource 和 fragmentShaderSource 輸出結果如下：
// 頂點著色器：
attribute vec3 position3DHigh;
attribute vec3 position3DLow;
attribute vec3 normal;
attribute vec2 st;
attribute float batchId;
varying vec3 v_positionEC;
varying vec3 v_normalEC;
varying vec2 v_st;
void main()
{
vec4 p = czm_computePosition();
v_positionEC = (czm_modelViewRelativeToEye * p).xyz; // position in eye coordinates
v_normalEC = czm_normal * normal; // normal in eye coordinates
v_st = st;
gl_Position = czm_modelViewProjectionRelativeToEye * p;
}
// 片元著色器：
varying vec3 v_positionEC;
varying vec3 v_normalEC;
varying vec2 v_st;
void main()
{
vec3 positionToEyeEC = -v_positionEC;
vec3 normalEC = normalize(v_normalEC);
#ifdef FACE_FORWARD
normalEC = faceforward(normalEC, vec3(0.0, 0.0, 1.0), -normalEC);
#endif
czm_materialInput materialInput;
materialInput.normalEC = normalEC;
materialInput.positionToEyeEC = positionToEyeEC;
materialInput.st = v_st;
czm_material material = czm_getMaterial(materialInput);
#ifdef FLAT
gl_FragColor = vec4(material.diffuse + material.emission, material.alpha);
#else
gl_FragColor = czm_phong(normalize(positionToEyeEC), material, czm_lightDirectionEC);
#endif
}
捕獲重點：片元著色器
觀察片元著色器代碼中的主函式，其中有一句呼叫 czm_material material = czm_getMaterial(materialInput);
這一句便是對我們在 fabric 物件中寫入的 glsl 代碼的呼叫，
最終，進入 #ifdef FLAT 分支（才疏學淺，不知道這個 FLAT 宏是什么），對像素著色，使用 material 結構的漫反射因子 + 自發光因子 + 透明度因子進行疊加，生成最終的顏色值，所以，這個時候不妨回到 Material 的 source 中，繼續動手腳，
是存在直接修改 Appearance 物件 fragmentShader、vertexShader 的大佬的，后面有機會展開說說，

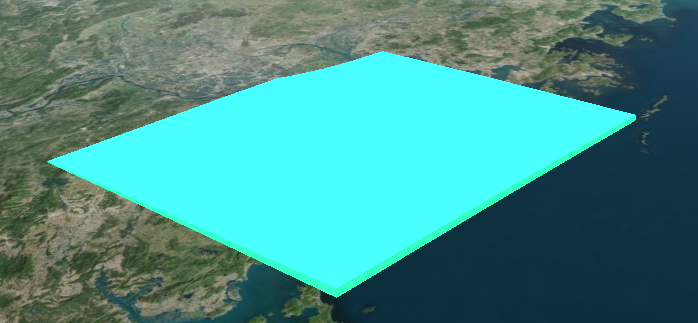

2.4. 牛刀小試：發個光吧
source:
`czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
material.diffuse = vec3(0.8470588235294118, 0.66666666, 0.8156862745098039);
material.specular = 1.0;
material.shininess = 0.8;
return material;
}`,

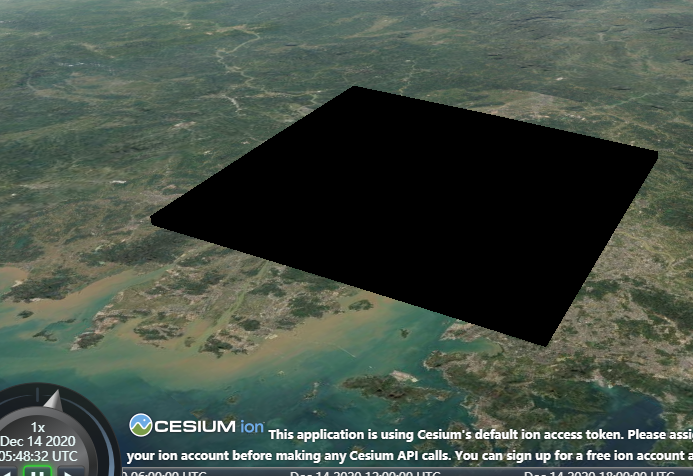

（我偷偷把高度設為了 30000，不然不太明顯）

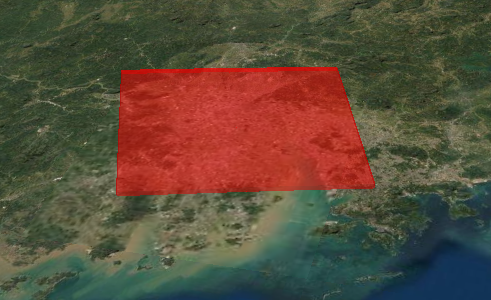

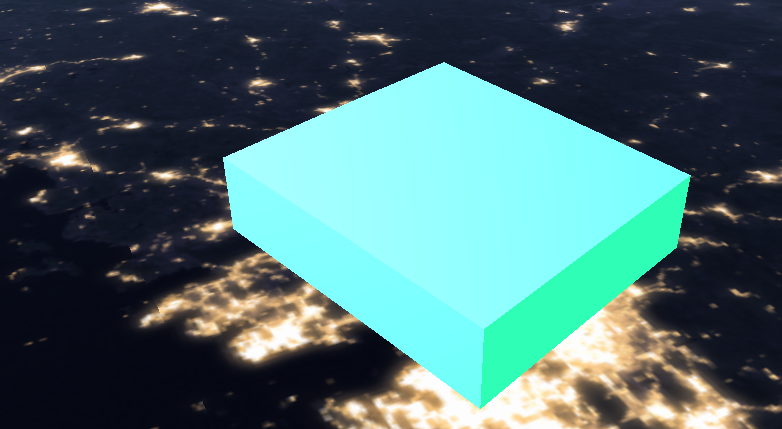

換個地圖和引數：
稍微有那么一點感覺了，
const m = new Cesium.Material({
translucent: false,
fabric: {
source:
`czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
material.diffuse = vec3(0.24313725490196078, 0.7372549019607844, 0.9333333333333333);
material.specular = 0.5;
material.shininess = 0.8;
material.emission = vec3(0.0, 0.66666666, 0.0);
return material;
}`,
}
});
3. *高級運用：直接修改 Appearance 的片元著色器
用的是 1. 中的代碼，修改 aper 物件的構造引數，直接將 2.3 中的片元著色器代碼貼入看看：
const aper = new Cesium.MaterialAppearance({
fragmentShaderSource:
` varying vec3 v_positionEC;
varying vec3 v_normalEC;
varying vec2 v_st;
void main()
{
vec3 positionToEyeEC = -v_positionEC;
vec3 normalEC = normalize(v_normalEC);
#ifdef FACE_FORWARD
normalEC = faceforward(normalEC, vec3(0.0, 0.0, 1.0), -normalEC);
#endif
czm_materialInput materialInput;
materialInput.normalEC = normalEC;
materialInput.positionToEyeEC = positionToEyeEC;
materialInput.st = v_st;
czm_material material = czm_getMaterial(materialInput);
#ifdef FLAT
gl_FragColor = vec4(material.diffuse + material.emission, material.alpha);
#else
gl_FragColor = czm_phong(normalize(positionToEyeEC), material, czm_lightDirectionEC);
#endif
}
`
});
沒有問題：
所以，基于此模板，只要膽大心細（劃掉）只要對 Cesium 內置的著色器足夠了解，完全可以自己改頂點和片元著色器，
試一試：把 2.2 和 2.4 中的嘗試加入
const aper = new Cesium.MaterialAppearance({
fragmentShaderSource:
` varying vec3 v_positionEC;
varying vec3 v_normalEC;
varying vec2 v_st;
void main()
{
vec3 positionToEyeEC = -v_positionEC;
vec3 normalEC = normalize(v_normalEC);
#ifdef FACE_FORWARD
normalEC = faceforward(normalEC, vec3(0.0, 0.0, 1.0), -normalEC);
#endif
czm_materialInput materialInput;
materialInput.normalEC = normalEC;
materialInput.positionToEyeEC = positionToEyeEC;
materialInput.st = v_st;
czm_material material = czm_getMaterial(materialInput);
material.diffuse = vec3(0.24313725490196078, 0.7372549019607844, 0.9333333333333333);
material.emission = vec3(0.0, 0.66666666, 0.0);
material.specular = 0.5;
material.shininess = 0.8;
#ifdef FLAT
gl_FragColor = vec4(material.diffuse + material.emission, material.alpha);
#else
gl_FragColor = czm_phong(normalize(positionToEyeEC), material, czm_lightDirectionEC);
#endif
}
`
});
4. **實驗性記錄：修改 Appearance 的頂點著色器
const apr = new Cesium.MaterialAppearance({
vertexShaderSource:
`
attribute vec3 position3DHigh;
attribute vec3 position3DLow;
attribute vec3 normal;
attribute vec2 st;
attribute float batchId;
varying vec3 v_positionEC;
varying vec3 v_normalEC;
varying vec2 v_st;
void main()
{
float zh = position3DHigh.z * 0.97;
float zl = position3DLow.z * 0.97;
vec3 th = vec3(position3DHigh.xy, zh);
vec3 tl = vec3(position3DLow.xy, zl);
vec4 p = czm_translateRelativeToEye(th, tl);
v_positionEC = (czm_modelViewRelativeToEye * p).xyz; // position in eye coordinates
v_normalEC = czm_normal * normal; // normal in eye coordinates
v_st = st;
gl_Position = czm_modelViewProjectionRelativeToEye * p;
}
`,
})
依舊是上方 1. 的例子，只不過在頂點著色器稍微動動手腳，可達到變形的效果：
很可惜這個 position3DHigh 和 position3DLow 并不是這個 Primitive 的區域相對坐標，所以直接修改 z = 0 是壓不平的，但是從圖中可略見端倪，猜測這個 z 值是世界坐標，后續使用半透明地形看看，
5. 給材質的著色器代碼傳入動態值：uniforms 的運用
uniform 在 WebGL 中就是恒定值的意思，一般 WebGL 用 attribute 關鍵字指定頂點屬性或外來值，用 uniform 關鍵字指定常量，用 varying 關鍵字指定頂點著色器、片元著色器共享的變數，
在 Cesium fabric 規則中，fabric.uniforms 的所有變數，在 fabric.source 中可以直接使用，
例如，我需要傳入一個透明度：
const m = new Cesium.Material({
fabric: {
uniforms: {
my_var: 0.5,
},
source:
`
czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
material.diffuse = vec3(0.5, 0.9, 0.3);
material.alpha = my_var;
return material;
}
`
}
});

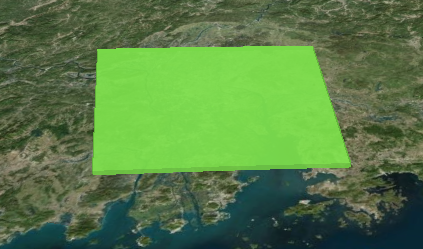

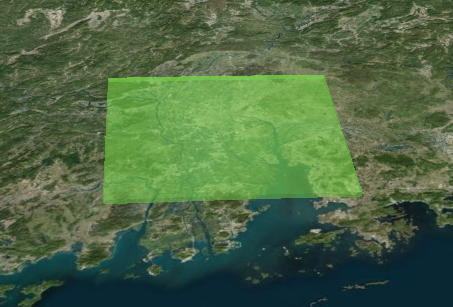

是可以的：
列印 這個 m變數，可以輕松看到 glsl 代碼：
并且支持直接對 js 的變數進行修改以重新著色：
m.uniforms.my_var = 0.9;
注：了解 uniforms
uniforms 是 fabric 物件的一個屬性，按理說，你可以給這個物件傳遞任何與 glsl 內置結構、資料型別有對應關系的資料，例如上例的 my_var，是數字型別，在著色器內部自動決議為 uniform float my_var_0;
參考官方給出的二十多種預置 Material，如果你有興趣，可以直接把它們的 source 列印出來觀察，
例如，在鏡面反射材質中，它的 uniforms 就有這兩個：
uniforms : {
image : 'specular.png',
channel : 'a'
}
一個是圖片路徑，一個是圖片用于鏡面反射強度的通道（此處是 alpha 通道），
如果你傳遞的是物件，例如最常見的紋理材質中：
uniforms: {
image: 'diffuse.png',
my_struct: {
x: 10,
y: 2
}
}
這個 my_struct，最侄訓傳入一個結構體 uniform vec2 my_struct_0;
當然有的時候不要作死，比如這個情況是轉譯不了的：
uniforms: {
my_var: 0.5,
my_struct: {
x: 12,
y: 5,
name: {
value: 'aaa'
},
obj: false,
time: 5
}
}
會報錯，因為 my_struct 已經超出了 glsl 能理解的型別，
事實上，你在 uniforms 物件中寫的任何資料，在 fabric.components 中一樣能用，并且 Cesium 的內置結構體常量、函式都是可以直接使用的，
從著色器的角度看，一種材質無非就是 czm_getMaterial() 函式的回傳值罷了，
這里僅僅改的是材質，屬于片元著色器階段發生的事情，在第四節中已經看到了 Material 中寫的著色器代碼是如何被 Appearance 物件的片元著色器代碼呼叫的，如果你想修改 Primitive 的形狀，那就要去修改 Appearance 的頂點著色器，
Primitive 是 Scene 物件下的，在渲染回圈中它是最終被宰殺的羔羊（劃掉），只要是 Primitive，只要你有能力去修改它的著色器代碼，就可以自定義很多東西出來，

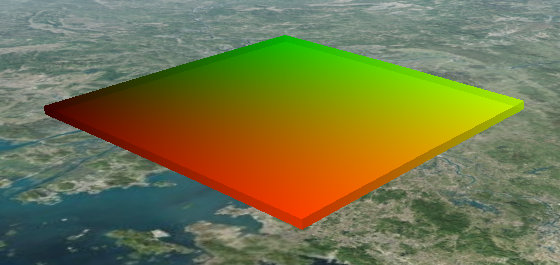

玩一玩：可視化紋理坐標
將紋理坐標作為漫反射顏色寫入，就能看到紋理坐標的樣子了：
const m = new Cesium.Material({
fabric: {
uniforms: {
my_var: 0.5,
},
source:
`
czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
material.diffuse = vec3(materialInput.st, 0.0);
material.alpha = my_var;
return material;
}
`
}
});
6. 后續想做的
- 研究自帶材質的著色器以及最終生成的頂點著色器、片元著色器
- 繼續結合源代碼，研究各路 Primitive
- 研究自帶 glsl 結構體、函式、常量，靈活運用
- 理解頂點著色器的坐標含義
