文章目錄

一：專案拓撲
- 1.1：環境介紹
二：系統環境配置
- 1：安裝、配置MariaDB
- 2：安裝RabbitMQ
- 3：安裝memcached
三：Keystone服務
- OpenStack組件安裝的順序
- 1：創建資料庫實體和資料庫用戶
- 2：安裝、配置keystone、資料庫、Apache
- 配置Apache HTTP服務器
- 創建OpenStack 域、專案、用戶和角色

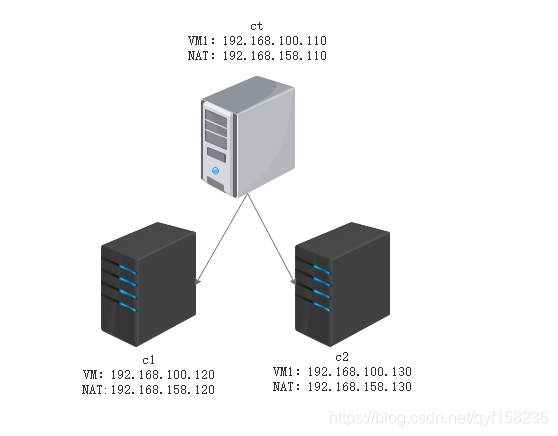

一：專案拓撲

在這里插入圖片描述

1.1：環境介紹

主機名	記憶體	硬碟	網卡	系統
ct	8G	300G+300G	VM1:192.168.100.110 NAT:192.168.158.110	Centos-7.6
c1	8G	300G+300G	VM1:192.168.100.120 NAT:192.168.158.120	Centos-7.6
c2	8G	300G+300G	VM1:192.168.100.130 NAT:192.168.158.130	Centos-7.6

yum -y install net-tools bash-completion vim gcc gcc-c++ make pcre  pcre-devel expat-devel cmake  bzip2
yum -y install centos-release-openstack-train python-openstackclient openstack-selinux openstack-utils

若安裝不上,下載阿里源

wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
yum clean all
yum list

三臺節點做免密登錄

[root@ct ~]#  ssh-keygen -t rsa
[root@ct ~]#  ssh-copy-id ct
[root@ct ~]#  ssh-copy-id c1
[root@ct ~]#  ssh-copy-id c2

時間同步

#server 0.centos.pool.ntp.org iburst
#server 1.centos.pool.ntp.org iburst
#server 2.centos.pool.ntp.org iburst
#server 3.centos.pool.ntp.org iburst

#并添加以下內容：（表示與本機同步時間）

server 192.168.100.110 iburst


#同樣在客戶端注釋掉其他server，并在客戶端（192.168.158.120/130）添加以下：

server 192.168.100.110 iburst

[root@ct ~]# systemctl enable chronyd
[root@ct ~]# systemctl restart chronyd

[root@localhost ~]# crontab -l
*/2 * * * * /usr/bin/chronyc sources >> /var/log/chronyc.log

二：系統環境配置

1：安裝、配置MariaDB

[root@ct ~]# yum -y install mariadb mariadb-server python2-PyMySQL

#此包用于openstack的控制端連接mysql所需要的模塊，如果不安裝，則無法連接資料庫；此包只安裝在控制端

[root@ct ~]# yum -y install libibverbs

添加MySQL子組態檔，增加如下內容

[root@ct ~]# vim /etc/my.cnf.d/openstack.cnf
[mysqld]
bind-address = 192.168.100.11			#控制節點局域網地址
default-storage-engine = innodb 		#默認存盤引擎
innodb_file_per_table = on 				#每張表獨立表空間檔案
max_connections = 4096 				    #最大連接數
collation-server = utf8_general_ci 		#默認字符集
character-set-server = utf8

[root@ct my.cnf.d]# systemctl enable mariadb
[root@ct my.cnf.d]# systemctl start mariadb

執行MariaDB 安全配置腳本

[root@ct my.cnf.d]# mysql_secure_installation
Enter current password for root (enter for none): 			#回車
OK, successfully used password, moving on...
Set root password? [Y/n] Y
Remove anonymous users? [Y/n] Y
 ... Success!
Disallow root login remotely? [Y/n] N
 ... skipping.
Remove test database and access to it? [Y/n] Y
Reload privilege tables now? [Y/n] Y

2：安裝RabbitMQ

所有創建虛擬機的指令，控制端都會發送到rabbitmq，node節點監聽rabbitmq

[root@ct ~]# yum -y install rabbitmq-server
#配置服務，啟動RabbitMQ服務，并設定其開機啟動，
[root@ct ~]# systemctl enable rabbitmq-server.service
[root@ct ~]# systemctl start rabbitmq-server.service

創建訊息佇列用戶,用于controler和node節點連接rabbitmq的認證

[root@ct ~]# rabbitmqctl add_user openstack RABBIT_PASS

Creating user "openstack"

配置openstack用戶的操作權限(正則，配置讀寫權限）

[root@ct ~]# rabbitmqctl set_permissions openstack ".*" ".*" ".*"
Setting permissions for user "openstack" in vhost "/"

可查看25672和5672 兩個埠（5672是Rabbitmq默認埠，25672是Rabbit的測驗工具CLI的埠）

查看rabbitmq插件串列

[root@ct ~]# rabbitmq-plugins list

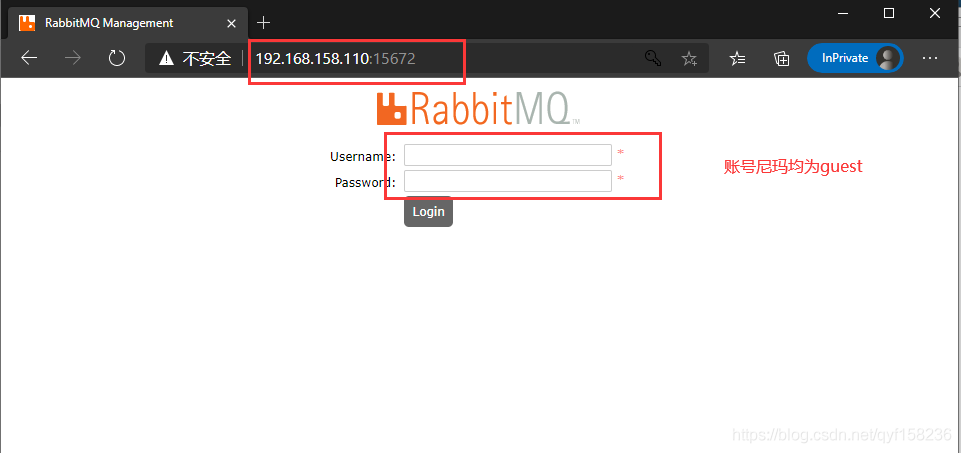

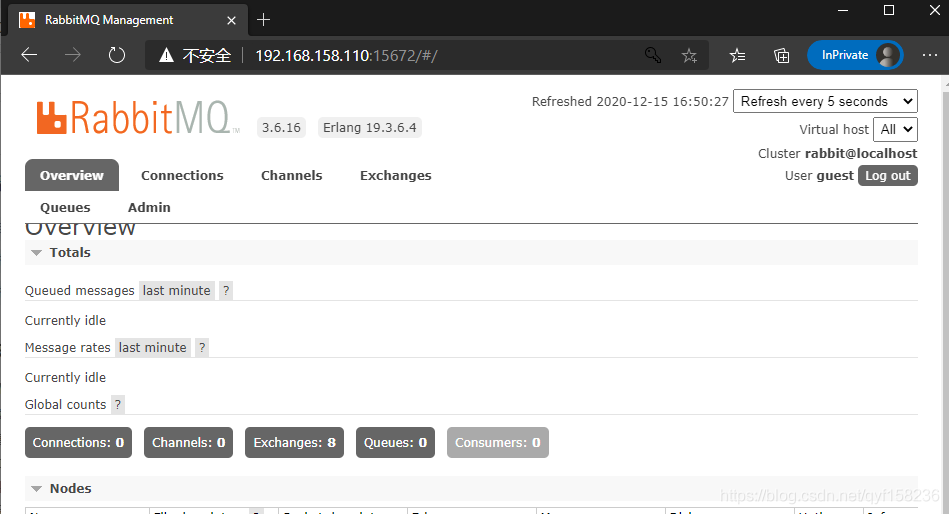

開啟rabbitmq的web管理界面的插件，埠為15672

[root@ct ~]# rabbitmq-plugins list

開啟rabbitmq的web管理界面的插件，埠為15672

[root@ct ~]# rabbitmq-plugins enable rabbitmq_management

檢查埠（25672 5672 15672）

[root@localhost ~]# ss -natp | grep 5672
LISTEN     0      128          *:25672                    *:*                   users:(("beam.smp",pid=31356,fd=46))
LISTEN     0      128          *:15672                    *:*                   users:(("beam.smp",pid=31356,fd=57))
LISTEN     0      128         :::5672                    :::*                   users:(("beam.smp",pid=31356,fd=55))

在這里插入圖片描述

3：安裝memcached

作用
安裝memcached是用于存盤session資訊；服務身份驗證機制使用Memcached來快取令牌在登錄openstack的dashboard時，會產生一些session資訊，這些session資訊會存放到memcached中

安裝Memcached

[root@ct ~]# yum install -y memcached python-memcached
#python-*模塊在OpenStack中起到連接資料庫的作用

修改Memcached組態檔

[root@ct ~]# cat /etc/sysconfig/memcached
PORT="11211"
USER="memcached"
MAXCONN="1024"
CACHESIZE="64"
OPTIONS="-l 127.0.0.1,::1,ct"

[root@ct ~]# systemctl enable memcached
[root@ct ~]# systemctl start memcached

[root@ct ~]# netstat -nautp | grep 11211
tcp        0      0 192.168.100.110:11211   0.0.0.0:*               LISTEN      33070/memcached
tcp        0      0 127.0.0.1:11211         0.0.0.0:*               LISTEN      33070/memcached
tcp6       0      0 ::1:11211               :::*                    LISTEN      33070/memcached

安裝etcd

[root@ct ~]# yum -y install etcd

修改etcd組態檔

[root@ct ~]# cd /etc/etcd/
[root@ct etcd]# ls
etcd.conf
[root@ct etcd]# vim etcd.conf

修改etcd組態檔

[root@ct ~]# vi /etc/etcd/etcd.conf
3行  ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
5行  ETCD_LISTEN_PEER_URLS="http://192.168.100.11:2380"
6行  ETCD_LISTEN_CLIENT_URLS="http://192.168.100.11:2379"
9行  ETCD_NAME="ct"
20行 ETCD_INITIAL_ADVERTISE_PEER_URLS="http://192.168.100.11:2380"
21行 ETCD_ADVERTISE_CLIENT_URLS="http://192.168.100.11:2379
26行 ETCD_INITIAL_CLUSTER="ct=http://192.168.100.11:2380"
27行 ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-01"		#集群唯一標識
28行 ETCD_INITIAL_CLUSTER_STATE="new"                   #初始集群狀態，new為靜態，若為existing，則表示此ETCD服務將嘗試加入已有的集群
若為DNS，則表示此集群將作為被加入的物件

開機自啟動、開啟服務，檢測埠

[root@ct ~]# systemctl enable etcd.service
[root@ct ~]# systemctl start etcd.service

[root@ct ~]# netstat -anutp |grep 2379
tcp        0      0 192.168.100.110:2379    0.0.0.0:*               LISTEN      33915/etcd
tcp        0      0 192.168.100.110:36888   192.168.100.110:2379    ESTABLISHED 33915/etcd
tcp        0      0 192.168.100.110:2379    192.168.100.110:36888   ESTABLISHED 33915/etcd
[root@ct ~]# netstat -anutp |grep 2380
tcp        0      0 192.168.100.110:2380    0.0.0.0:*               LISTEN      33915/etcd

三：Keystone服務

Keystone 組件是作為OpenStack 集群中統一認證、授權的模塊，其核心功能就是針對于User（用戶）、Tenant（租戶）、Role（角色）、Token（令牌/憑證）的控制（手工編譯部署即圍繞此功能展開的）
User：使用 openstack 的用戶，
Tenant：租戶,可以理解為一個人、專案或者組織擁有的資源的合集，在一個租戶中可以擁有很多個用戶，這些用戶可以根據權限的劃分使用租戶中的資源，
Role：角色，用于分配操作的權限，角色可以被指定給用戶，使得該用戶獲得角色對應的操作權限，
Token：指的是一串位元值或者字串，用來作為訪問資源的記號，Token 中含有可訪問資源的范圍和有效時間，token 是用戶的一種憑證，需要使用正確的用戶名和密碼向 Keystone 服務申請才能得到 token，

OpenStack組件安裝的順序

1、Keystone(apache)
2、glance
3、nova
4、neutron
部署openstack組件時，需先行安裝認證服務（keystone），而認證服務是使用Apache運行的，安裝完成后才可以創建、管理賬號，然后安裝鏡像服務（glance）、計算服務（nova）、網路服務（neutron）
其中計算服務和網路服務分為管理端和客戶端，所以需要在openstack的管理端安裝計算服務和網路服務的管理端，在創建虛擬機的node節點上安裝計算服務和網路服務的客戶端，最后安裝dashboard服務，openstack各種組件的API都是通過apache運行的；
openstack的管理端負責創建虛擬機程序的調度
通過openstack管理端創建虛擬機的相關資料最終都會記錄到mysql（mariadb）中；node節點沒有權限往資料庫中寫資料，只有控制端有權限，并且node節點與控制端通訊是通過rabbitmq間接通訊，node節點會監聽rabbitmq，控制端也會監聽rabbitmq，控制端把創建虛擬機的指令發送到rabbitmq，由監聽rabbitmq指定佇列的node節點接收訊息并創建虛擬機；

1：創建資料庫實體和資料庫用戶

#授權給自己和其他用戶
[root@ct ~]# mysql -u root -p
MariaDB [(none)]> create database keystone;
MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'KEYSTONE_DBPASS';
MariaDB [(none)]> GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%' IDENTIFIED BY 'KEYSTONE_DBPASS';
MariaDB [(none)]> flush privileges;
MariaDB [(none)]> exit

2：安裝、配置keystone、資料庫、Apache

安裝keystone、httpd、mod_wsgi
mod_wsgi包的作用是讓apache能夠代理python程式的組件；openstack的各個組件，包括API都是用python寫的，但訪問的是apache，apache會把請求轉發給python去處理,這些包只安裝在controler節點

[root@ct ~]# yum -y install openstack-keystone httpd mod_wsgi
[root@ct ~]# cp -a /etc/keystone/keystone.conf{,.bak}
[root@ct ~]# grep -Ev "^$|#" /etc/keystone/keystone.conf.bak > /etc/keystone/keystone.conf

#通過pymysql模塊訪問mysql，指定用戶名密碼、資料庫的域名、資料庫名
[root@ct ~]# openstack-config --set /etc/keystone/keystone.conf database connection mysql+pymysql://keystone:KEYSTONE_DBPASS@ct/keystone
#指定token的提供者；提供者就是keystone自己本身
[root@ct ~]# openstack-config --set /etc/keystone/keystone.conf token provider fernet
#Fernet：一種安全的訊息傳遞格式

#初始化認證服務資料庫
[root@ct ~]# su -s /bin/sh -c "keystone-manage db_sync" keystone

#初始化fernet 密鑰存盤庫(以下命令會生成兩個密鑰，生成的密鑰放于/etc/keystone/目錄下，用于加密資料）
[root@ct keystone]# keystone-manage fernet_setup --keystone-user keystone --keystone-group keystone
[root@ct keystone]# keystone-manage credential_setup --keystone-user keystone --keystone-group keystone

#配置bootstrap身份認證服務
[root@ct ~]# keystone-manage bootstrap --bootstrap-password ADMIN_PASS \
--bootstrap-admin-url http://ct:5000/v3/ \
--bootstrap-internal-url http://ct:5000/v3/ \
--bootstrap-public-url http://ct:5000/v3/ \
--bootstrap-region-id RegionOne	    #指定一個區域名稱

#此步驟是初始化openstack，會把openstack的admin用戶的資訊寫入到mysql的user表中，以及url等其他資訊寫入到mysql的相關表中；

admin-url是管理網(如公有云內部openstack管理網路)，用于管理虛擬機的擴容或洗掉；如果共有網路和管理網是一個網路，則當業務量大時，會造成無法通過openstack的控制端擴容虛擬機，所以需要一個管理網；
nternal-url是內部網路，進行資料傳輸，如虛擬機訪問存盤和資料庫、zookeeper等中間件，這個網路是不能被外網訪問的，只能用于企業內部訪問
public-url是共有網路，可以給用戶訪問的(如公有云) #但是此環境沒有這些網路，則公用同一個網路
5000埠是keystone提供認證的埠
需要在haproxy服務器上添加一條listen
各種網路的url需要指定controler節點的域名，一般是haproxy的vip的域名（高可用模式）

配置Apache HTTP服務器

[root@ct ~]# echo "ServerName controller" >> /etc/httpd/conf/httpd.conf
 創建組態檔
#安裝完mod_wsgi包后，會生成 wsgi-keystone.conf 這個檔案，檔案中配置了虛擬主機及監聽了5000埠，mod_wsgi就是python的網關
[root@ct ~]# ln -s /usr/share/keystone/wsgi-keystone.conf /etc/httpd/conf.d/

開啟服務
[root@ct conf.d]# systemctl enable httpd
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
[root@ct conf.d]# systemctl start httpd

配置管理員賬戶的環境變數
#這些環境變數用于創建角色和專案使用，但是創建角色和專案需要有認證資訊，所以通過環境變數宣告用戶名和密碼等認證資訊，欺騙openstack已經登錄且通過認證，這樣就可以創建專案和角色；也就是把admin用戶的驗證資訊通過宣告環境變數的方式傳遞給openstack進行驗證，實作針對openstack的非互動式操作

[root@ct ~]# cat >> ~/.bashrc << EOF
export OS_USERNAME=admin			#控制臺登陸用戶名
export OS_PASSWORD=ADMIN_PASS	#控制臺登陸密碼
export OS_PROJECT_NAME=admin
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_DOMAIN_NAME=Default
export OS_AUTH_URL=http://ct:5000/v3
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2
EOF
[root@ct ~]# source ~/.bashrc

通過配置環境變數，可以使用openstack命令進行一些操作，示例：

[root@ct ~]# openstack user list
+----------------------------------+-------+
| ID                               | Name  |
+----------------------------------+-------+
| f749cca073744c05869d7f609f100447 | admin |
+----------------------------------+-------+

創建OpenStack 域、專案、用戶和角色

創建一個專案（project），創建在指定的domain（域）中，指定描述資訊，project名稱為service（可使用openstack domain list 查詢）

[root@ct ~]# openstack project create --domain default --description "Service Project" service
+-------------+----------------------------------+
| Field       | Value                            |
+-------------+----------------------------------+
| description | Service Project                  |
| domain_id   | default                          |
| enabled     | True                             |
| id          | 90a0e48b200e486db3970555dbd18ab3 |
| is_domain   | False                            |
| name        | service                          |
| options     | {}                               |
| parent_id   | default                          |
| tags        | []                               |
+-------------+----------------------------------+

創建角色（可使用openstack role list查看）

[root@ct ~]# openstack role create user
+-------------+----------------------------------+
| Field       | Value                            |
+-------------+----------------------------------+
| description | None                             |
| domain_id   | None                             |
| id          | 7748ab248ac74fbebc46ee899b6506ff |
| name        | user                             |
| options     | {}                               |
+-------------+----------------------------------+

查看openstack 角色串列

[root@ct ~]# openstack role list
+----------------------------------+--------+
| ID                               | Name   |
+----------------------------------+--------+
| 473c0181ebe74408b7845fba9ce36622 | member |
| 7748ab248ac74fbebc46ee899b6506ff | user   |
| 7f1792c3583c4b328dc68f1869d36dd2 | admin  |
| 94bd1ce5e69b40fe999118323683df71 | reader |
+----------------------------------+--------+

# admin為管理員
# member為 租戶
# user：用戶

查看是否可以不指定密碼就可以獲取到token資訊（驗證認證服務）

[root@ct ~]#  openstack token issue
+------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Field      | Value                                                                                                                                                                                   |
+------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| expires    | 2020-12-15T13:02:07+0000                                                                                                                                                                |
| id         | gAAAAABf2KW__4pZumRxIbamAn4e3V63mY8Ik_pjW8mkN3y4ZbzA7PKBUQL7TCnqgRY2KN0noE0HH_ABsdPrdNkhZzTx4zA1B26_tEeAb8Z4UUfNC-N7nh2E5BKp8jpMyKEqDCLVLPxyUk56L9BU_dkVcBhGyn9DB8DZzvJudkTztbqfuYNoFgc |
| project_id | c30373f73a61489a87327d89d9f25b50                                                                                                                                                        |
| user_id    | 65c9a26e9d474cc98332fa882db61b94                                                                                                                                                        |
+------------+-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
