基于LiteOS Studio零成本學習LiteOS物聯網作業系統

摘要：大家在學習物聯網作業系統開發的時候，都不得不準備一套開發板和仿真器，也是一筆不小的投資，LiteOS社區現在對外開放了對Qemu模擬器的適配工程，在不使用開發板的情況下，也可以搭建LiteOS開發環境，做到零成本，非常方便初學者學習，

Qemu簡介

Qemu是一套由FabriceBellard撰寫的以GPL許可證的模擬處理器，在GNU/Linux平臺上使用廣泛,也支持在X86環境上運行，有關Qemu的介紹可參考其github社區內容，LiteOS Stduio使用Qemu realview-pbx-a9開發板來模擬運行LiteOS開源工程，本文主要介紹Windows下基于Qemu運行LiteOS，

安裝Qemu

在Windows上安裝Qemu，下載qemu-w64-setup-20201124.exe，默認安裝即可，不再贅述，如下圖：

LiteOS Studio安裝

HUAWEI LiteOS Studio 是以Visual Studio Code社區開源代碼為基礎，根據LiteOS嵌入式系統軟體開發語言、業務場景等特點開發的一款輕量級定制集成開發環境解決方案，對于熟悉Visual Studio Code的開發者，非常容易上手，

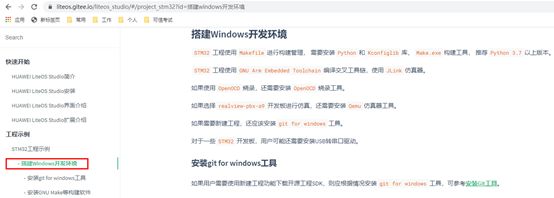

訪問LiteOS Studio官網，下載LiteOS Studio安裝軟體，安裝程序非常簡單，直接看官網資料即可，不贅述，安裝完畢之后，需要參考官網檔案，搭建windows開發環境

（如下圖），

注意，新建工程時，需要git客戶端工具，請確保本地已安裝git for windows工具并添加環境變數，

新建Qemu仿真工程

點擊新建工程圖示，打開新建工程界面，在使用LiteOS Studio新建工程時，確保網路暢通，可以訪問LiteOS開源社區站點https://gitee.com/LiteOS/LiteOS，

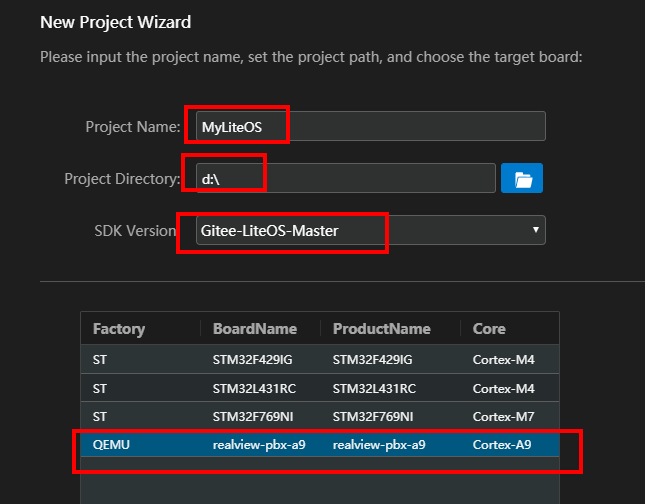

• 工程名稱：填入自定義的工程名
• 工程目錄：填入或選擇工程存盤路徑
• SDK版本號：選擇Gitee-LiteOS-Master
• 開發板串列：選擇Qemureakview-pbx-a9開發板

點擊確認，后臺將下載并保存所選目標板的SDK，下載完成后自動打開新建的工程，

編譯Qemu仿真工程

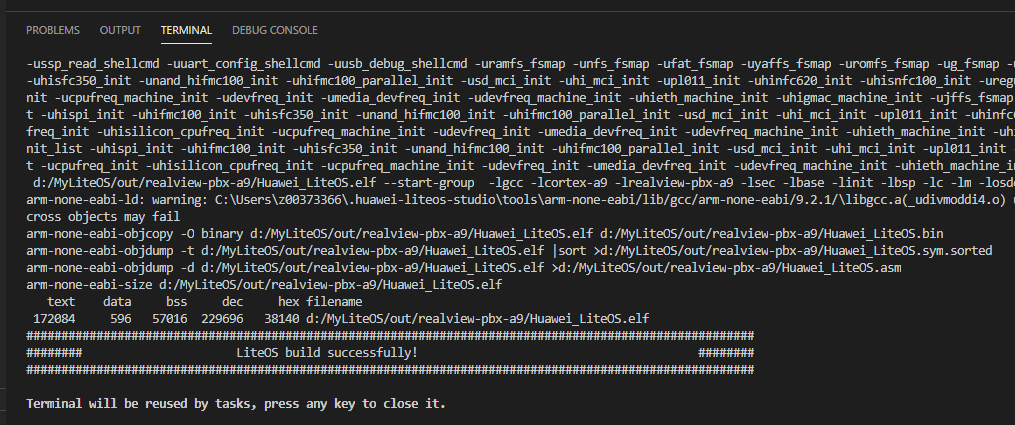

點擊工具列上的編譯圖示, 開始編譯，編譯成功后，在控制臺輸出如下資訊：

在編譯完畢，打開工程設定，在燒錄器Burner和調測器Debugger設定里，分別設定需要燒錄的bin檔案和調測使用的elf可執行檔案，分別如下圖：

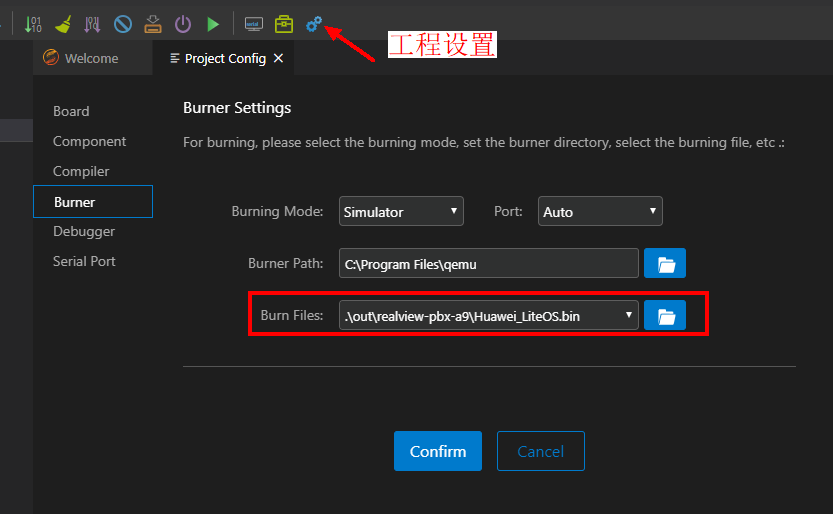

燒錄器Burner配置：

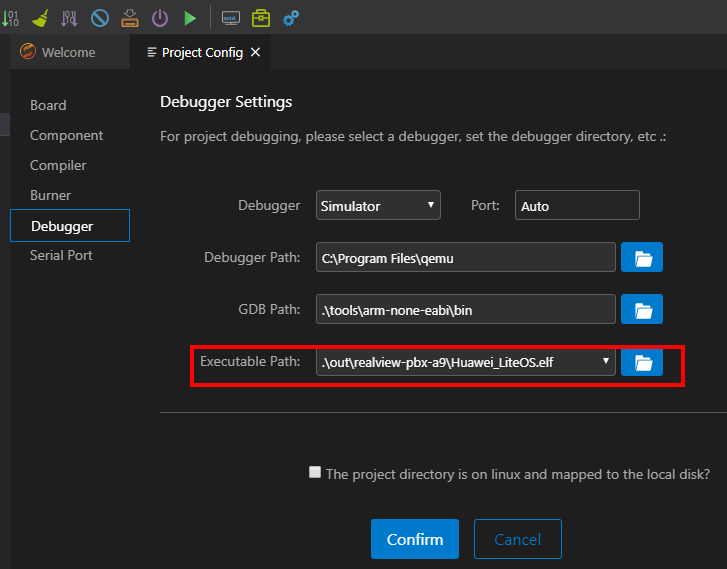

除錯器Debugger配置：

除了燒錄器、除錯器，LiteOS Studio工程設定還支持對開發板、編譯器、組件管理、串口等進行設定，大家可以自行查看相應的設定，本文使用默認設定即可，設定完畢后，點擊確認Comfirm保存，

運行Qemu仿真工程

對于真實開發板，需要把鏡像bin或者hex檔案燒錄到開發板，才能運行，使用Qemu模擬器好處是并不需要真實燒錄，啟動Qemu傳入鏡像引數即可，我們復用燒錄功能，點擊工具列上的圖示進行燒錄，啟動Qemu模擬器運行編譯的LiteOS工程，

運行成功的截圖如下：

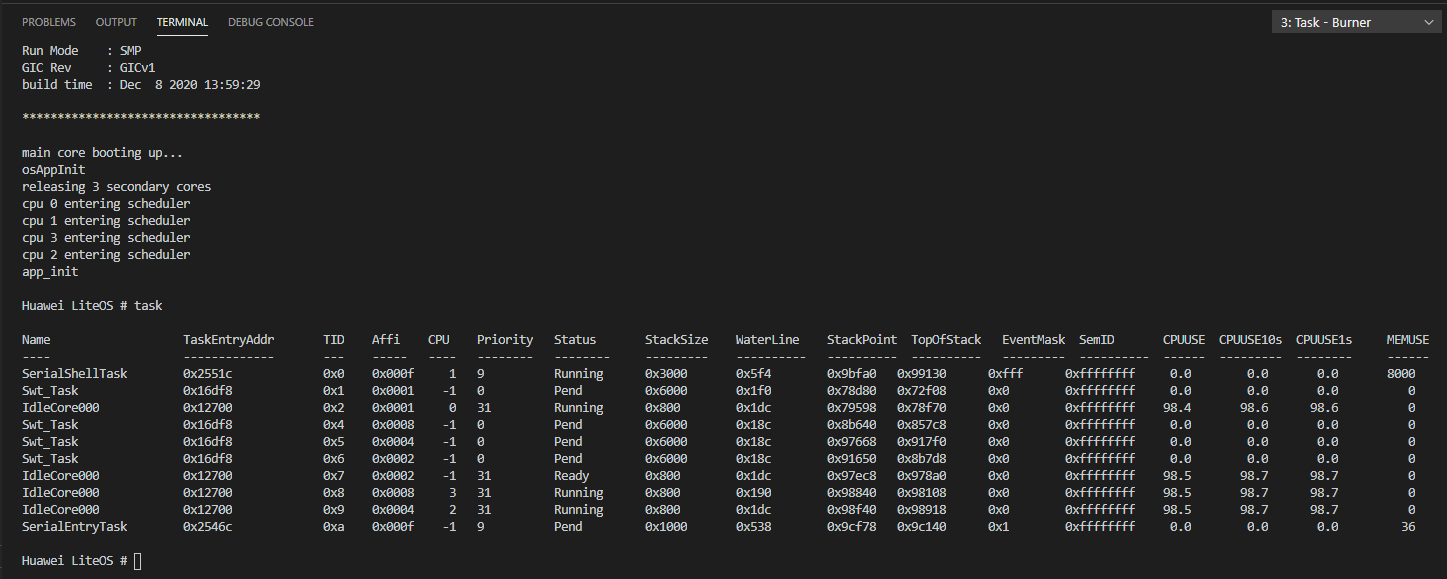

默認的配置時，輸出啟動資訊后，就進入shell模式，我們可以輸入task，查看運行中的任務的資訊，更多LiteOS shell命令，請參考 https://gitee.com/LiteOS/LiteOS/tree/master/shell ，Shell命令輸出示例如下：

如果想退出Qemu運行，在Terminal終端視窗同時按Ctrl + A，然后按X鍵即可退出，

配置Qemu仿真工程運行Kernel Demo

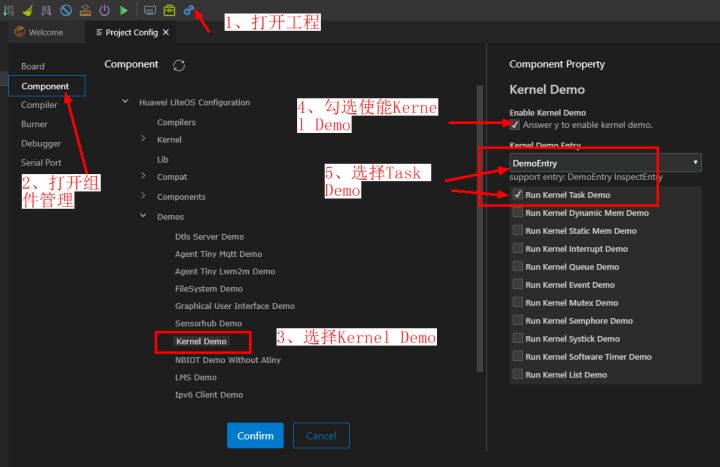

LiteOS是高度可配置的系統，除了默認設定，我們可以在工程設定--組件管理中對系統組件配置進行定制，這里演示下如何開啟Kernel Demo在Qemu模擬器上運行，

開啟的這個Kernel Task DemoDemo代碼執行入口如下：

UINT32 Example_TskCaseEntry(VOID)
{
    UINT32 ret;
    TSK_INIT_PARAM_S stInitParam;

    /* lock task shcedue */
    printf("\nKernel task demo begin.\n");
    LOS_TaskLock();

    printf("LOS_TaskLock() ok.\n");

    stInitParam.pfnTaskEntry = (TSK_ENTRY_FUNC)Example_TaskHi;
    stInitParam.usTaskPrio = TSK_PRIOR_HI;
    stInitParam.pcName = "HIGH_NAME";
    stInitParam.uwStackSize = LOSCFG_BASE_CORE_TSK_DEFAULT_STACK_SIZE;
    /* create high prio task */
    ret = LOS_TaskCreate(&g_demoTaskHiId, &stInitParam);
    if (ret != LOS_OK) {
        LOS_TaskUnlock();

        printf("Example_TaskHi failed.\n");
        return LOS_NOK;
    }

    printf("Create Example_TaskHi ok.\n");

    stInitParam.pfnTaskEntry = (TSK_ENTRY_FUNC)Example_TaskLo;
    stInitParam.usTaskPrio = TSK_PRIOR_LO;
    stInitParam.pcName = "LOW_NAME";
    stInitParam.uwStackSize = LOSCFG_BASE_CORE_TSK_DEFAULT_STACK_SIZE;
    /* create low prio task */
    ret = LOS_TaskCreate(&g_demoTaskLoId, &stInitParam);
    if (ret != LOS_OK) {
        /* delete high prio task */
        if (LOS_OK != LOS_TaskDelete(g_demoTaskHiId)) {
            printf("Delete TaskHi failed.\n");
        }

        LOS_TaskUnlock();

        printf("Create Example_TaskLo failed.\n");

        return LOS_NOK;
    }

    printf("Create Example_TaskLo ok.\n");

    /* unlock task schedue */
    LOS_TaskUnlock();
    LOS_TaskDelay(40);

    return ret;
}

示例代碼先后創建了2個任務，一個名為HIGH_NAME、一個名為LOW_NAME，在兩個任務里，演示了Task相關的介面LOS_TaskSuspend、LOS_TaskResume、LOS_TaskDelay、LOS_TaskDelete的使用，更完整的示例請訪問https://gitee.com/LiteOS/LiteOS/blob/master/demos/kernel/api/los_api_task.c，

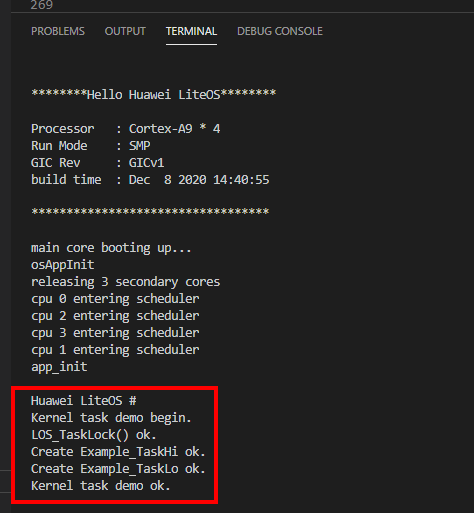

了解到Demo代碼后，重新編譯一下，編譯成功后，點擊燒錄按鈕運行，即可看到如下輸出：

看到實際運行的效果后，建議讀者們好好閱讀下相關的Demo代碼，包含任務、記憶體管理、中斷、IPC通信、時間管理、雙向鏈表、任務同步等，請參考：https://gitee.com/LiteOS/LiteOS/tree/master/demos/kernel

調測Qemu仿真工程

HUAWEI LiteOS Studio 調測非常簡單易用，點擊工具列上的調測按鈕即可開啟GDB圖形化調測，對于我們的Qemu工程，開始調測后的界面如下：

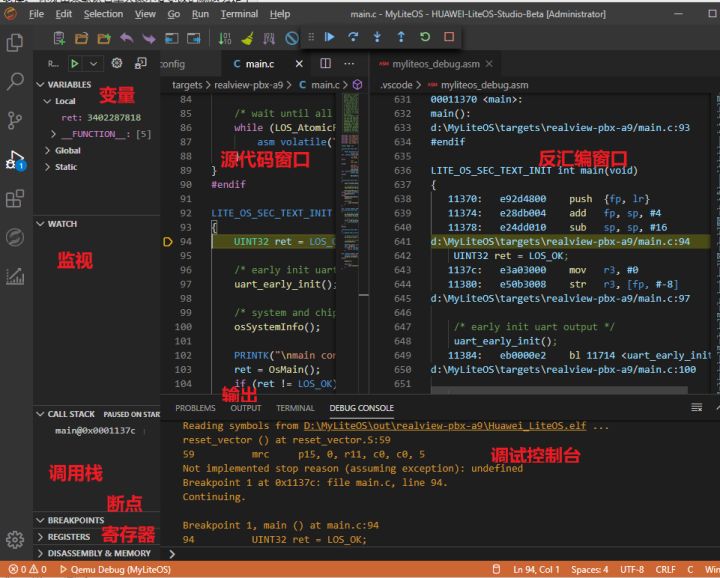

對界面上的區域進行介紹下：

• 變數Variable

展示區域變數、全域變數、靜態變數的值，

• 監視Watch

監視指定的運算式，可以輸入變數名稱或者運算式，實時計算結果，

• 呼叫堆疊Call Stack

展示當前運行狀態和暫停狀態的任務呼叫堆疊，

• 斷點Breakpoints

展示設定的斷點，

• 暫存器Registers

查看各個暫存器的數值，支持復制數值操作，

• 源代碼視窗

高亮顯示當前執行的源代碼行，

• 反匯編視窗

對應當前源代碼檔案行所在的反匯編代碼，

• 輸出Output

展示GDB客戶端的輸出日志，

• 除錯控制臺Debug Console

展示GDB Server的輸出日志，
讀者們可以繼續嘗試，繼續、單步、跳入、調測、停止等調測動作，更加詳細的調測介紹，請參考 ---除錯器-執行除錯，

本文演示了如何準備LiteOS Studio環境，如何新建Qemu工程，如何編譯、燒錄、如何組件配置Kernel Demo、如何GDB調測，
LiteOS Studio工具還是容易上手的，非常適合學習物聯網開發的，特別是對于初學者，不需要購買開發板，即可以學習、體驗LiteOS物聯網作業系統開發，通過對LiteOS開源社區提供的Kernel Demo的學習、實際上手練習，會對LiteOS作業系統內核會有個更深入的了解，

附資料：

LiteOS Studio社區資料：https://liteos.gitee.io/liteos_studio/#/

LieOS開源代碼：https://gitee.com/liteos

Qemu介紹: https://github.com/qemu/qemu

QEMU Binaries for Windows (64 bit)下載：https://qemu.weilnetz.de/w64/

Linux環境基于Qemu運行LiteOS，請參考：https://gitee.com/LiteOS/LiteOS/blob/master/targets/realview-pbx-a9/README_CN.md
