PXE批量裝機
一、PXE
1.PXE
（Pre-boot Execution Environment，預啟動執行環境）是由Inter公司開發的網路引導技術，作業在Client/Server模式，允許客戶機通過網路從遠程服務器下載引導鏡像，并加載安裝檔案或者整個作業系統
2.優點

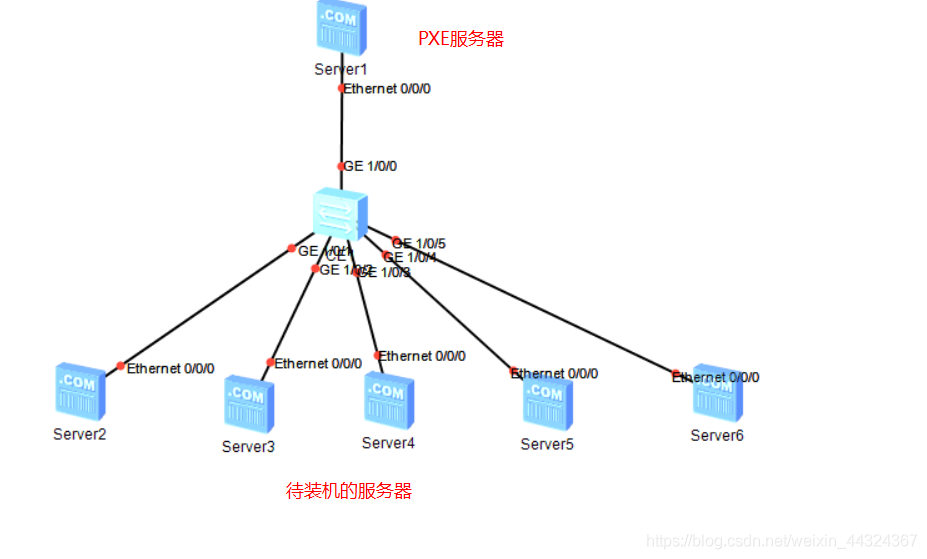

- 規模化：同時裝配多臺服務器；
- 自動化：安裝系統、配置各種服務；
- 遠程實作：不需要光碟、U 盤等安裝介質，（這點深有體會，經常服務器上不允許插任何存盤介質，或者需要維護遠程服務器）
3.裝PXE裝機前提
- 服務端：
- 安裝DHCP 服務：為客戶機自動分配地址、指定引導檔案位置，
- 服務器要開啟 TFTP服務（簡單檔案傳輸協議）：用來提供系統內核和引導鏡像檔案的下載，
- 服務器中使用FTP服務(或http/nfs)：提供yum安裝源
- 安裝軟體包syslinux：提供PXE引導程式
- 客戶機：
- 客戶機的網卡要支持PXE協議（集成BOOTROM芯片）
- 主板支持網路引導，有一些需在BIOS設定中允許從 Network 或 LAN 啟動即可，
補充：TFTP（簡單檔案傳輸協議）：基于UDP協議實作的用于在客戶機和服務器之間進行簡單檔案傳輸的協議，適合于小檔案傳輸的應用場合，TFTP服務默認由xinetd服務進行管理，使用UDP 埠69
xinetd服務：新一代的網路守護行程服務程式，又叫超級服務器，常用來管理多種輕量級Internet服務，
二、搭建PXE，并安裝服務器

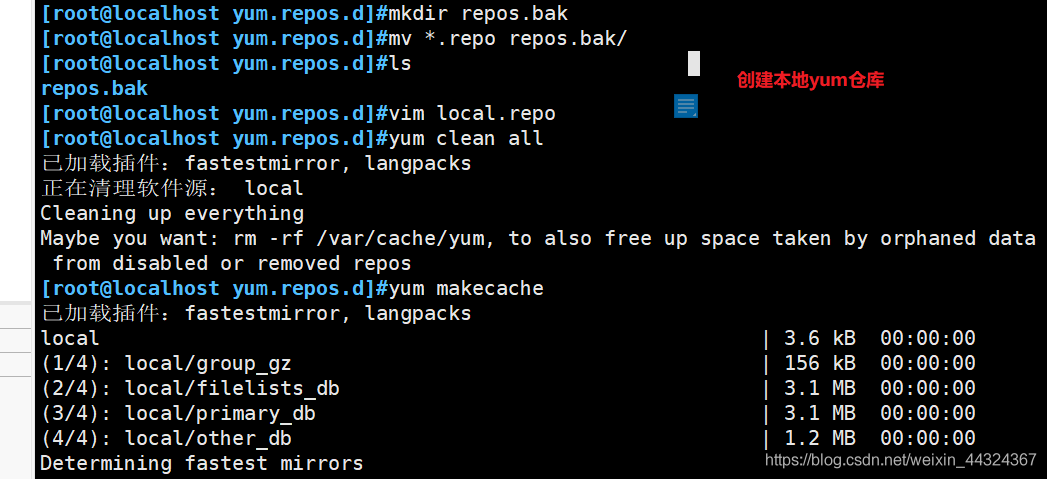

1.安裝本地Yum源倉庫
這里對于沒有安裝yum的用戶來說時必備的，
2.安裝并啟用 TFTP 服務
相關需要使用到的代碼：

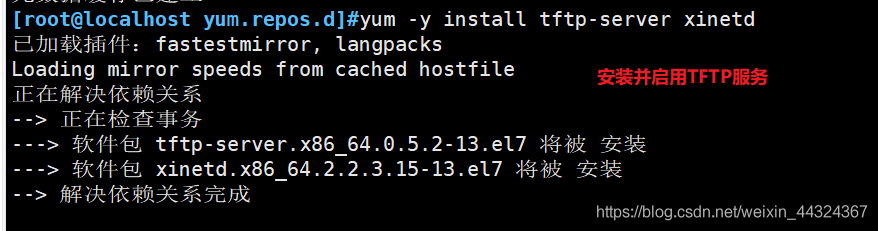

yum -y install tftp-server xinetd
#修改TFTP服務的組態檔

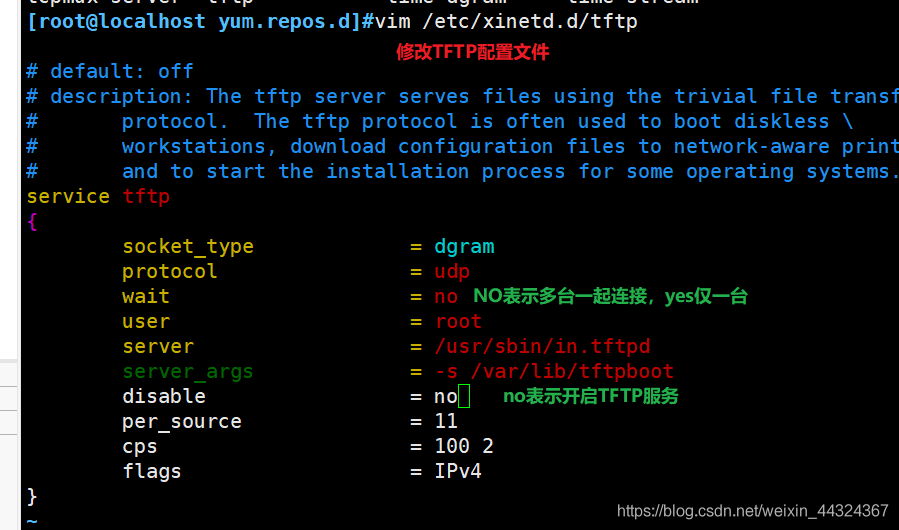

vim /etc/xinetd.d/tftp
protocol = udp #TFTP默認使用UDP協議
wait = no #no表示客戶機可以多臺一起連接，yes表示客戶機只能一臺一臺連接
server_args = -s /var/lib/tftpboot #指定TFTP根目錄（引導檔案的存盤路徑）
disable = no #no表示開啟TFTP服務

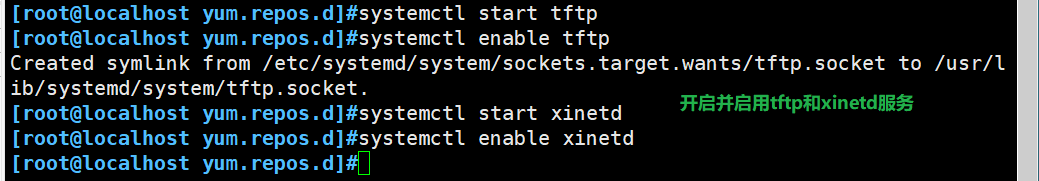

systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd
以下為操作截圖

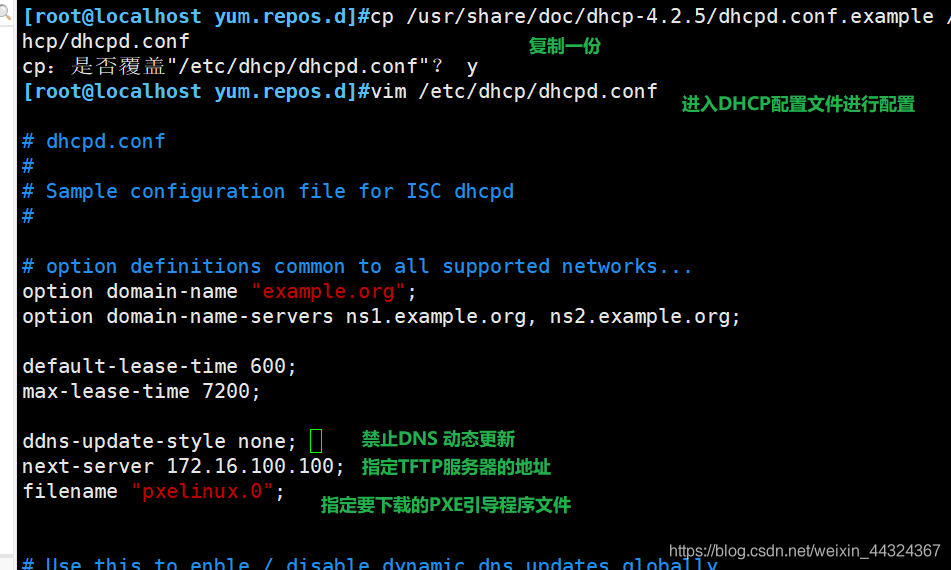

3.安裝并啟用 DHCP 服務
相關需要使用的命令

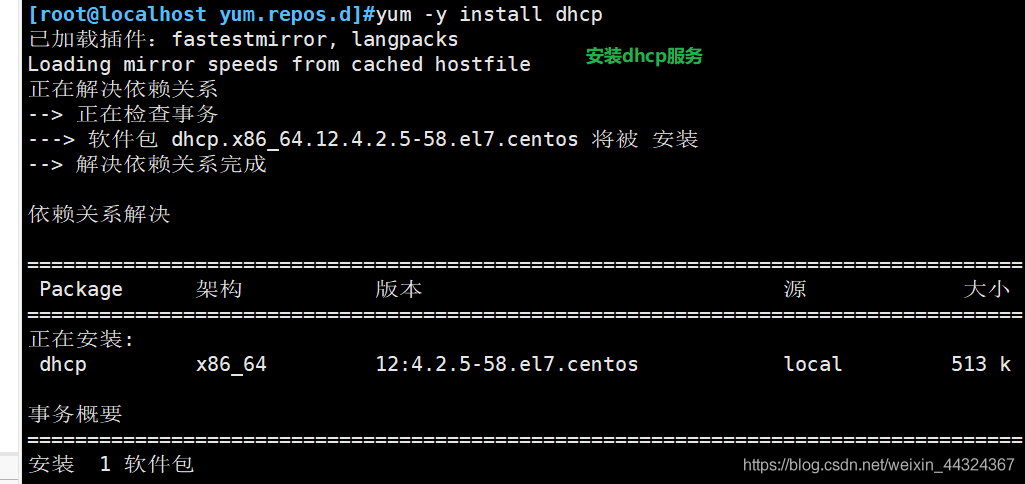

yum -y install dhcp
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
#修改DHCP服務的組態檔
vim /etc/dhcp/dhcpd.conf
ddns-update-style none; #禁用 DNS 動態更新
next-server 192.168.163.5; #指定 TFTP 服務器的地址
filename "pxelinux.0"; #指定要下載的 PXE 引導程式的檔案

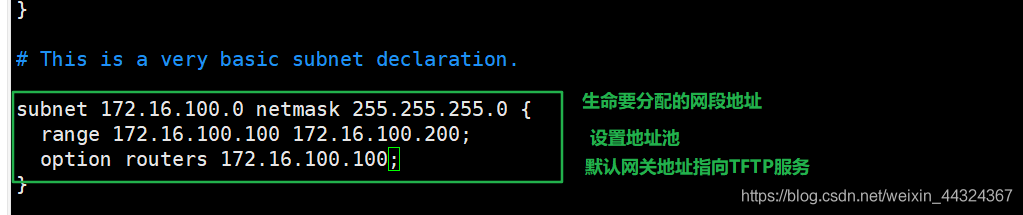

subnet 192.168.163.0 netmask 255.255.255.0 { #宣告要分配的網段地址
range 192.168.163.100 192.168.163.200; #設定地址池
option routers 192.168.163.5; #默認網關地址指向TFTP服務器的IP地址
}
systemctl start dhcpd
systemctl enable dhcpd
實際操作步驟截圖：

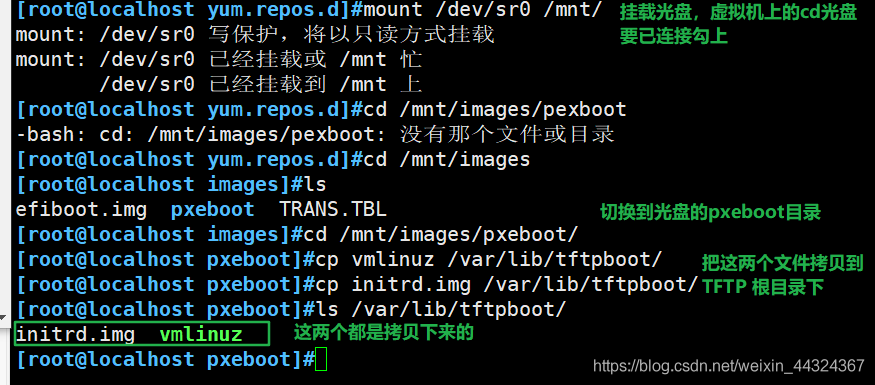

4.準備 Linux 內核、初始化鏡像檔案
所需要的相關命令：
mount /dev/sr0 /mnt
cd /mnt/images/pxeboot
cp vmlinuz /var/lib/tftpboot/ #復制 Linux系統的內核檔案 到TFTP根目錄下
cp initrd.img /var/lib/tftpboot/ #復制 初始化鏡像檔案（linux引導加載模塊）到TFTP根目錄下
具體操作步驟：
5.準備 PXE 引導程式
相關操作命令

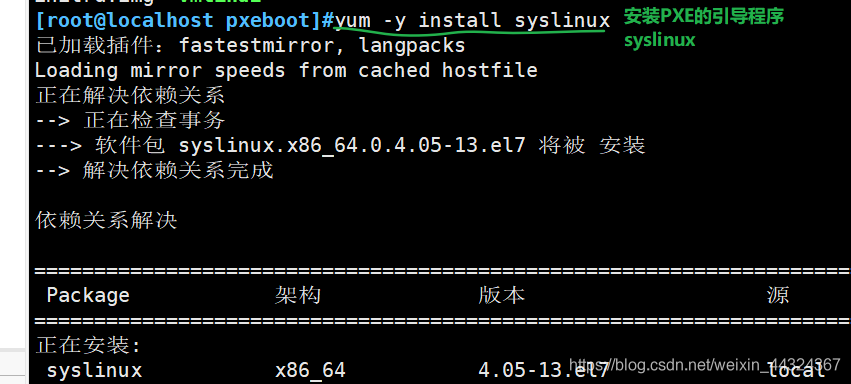

yum -y install syslinux #PXE引導程式由軟體包 syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ #復制 PXE引導程式 到TFTP根目錄下
實際操作步驟：
6.安裝FTP服務，準備CentOS 7 安裝源
相關操作命令：
yum -y install vsftpd

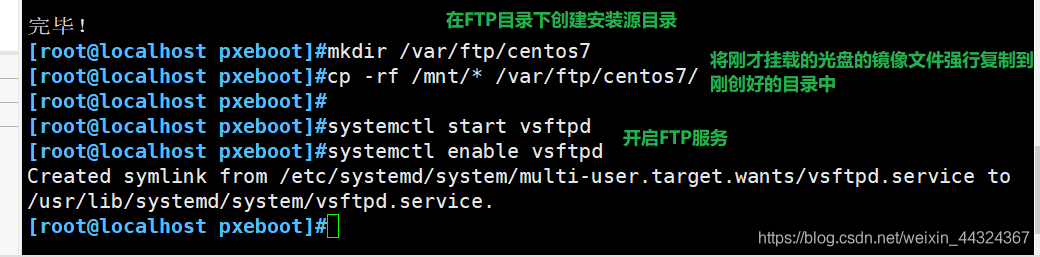

mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7/
systemctl start vsftpd
systemctl enable vsftpd
具體操作步驟：
7.配置啟動選單檔案
相關操作命令
默認的啟動選單檔案在TFTP根目錄的 pxelinux.cfg子目錄下，檔案名為default

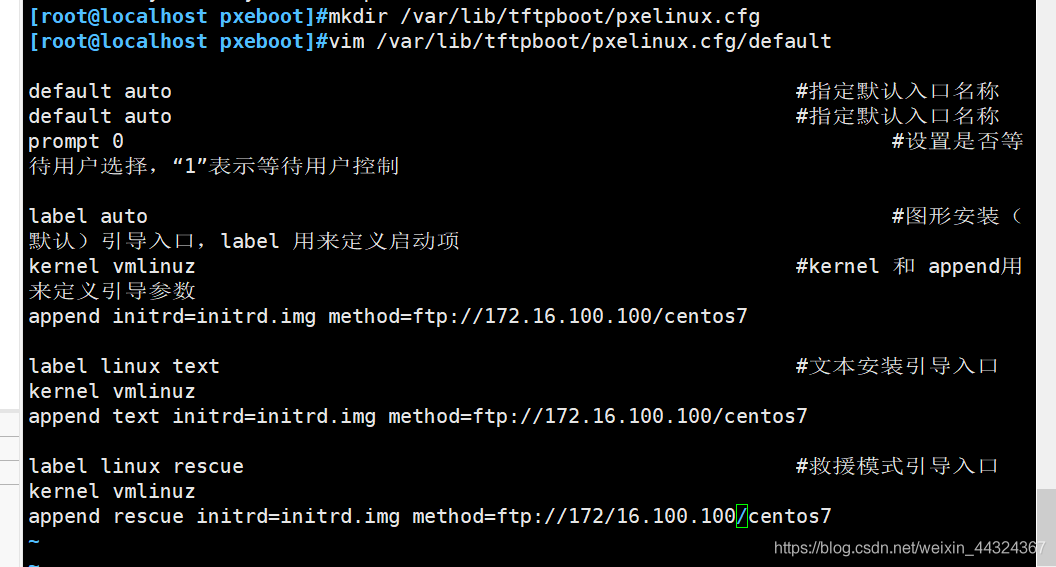

mkdir /var/lib/tftpboot/pxelinux.cfg
vim /var/lib/tftpboot/pxelinux.cfg/default
default auto #指定默認入口名稱
prompt 0 #設定是否等待用戶選擇，“1”表示等待用戶控制
label auto #圖形安裝（默認）引匯入口，label 用來定義啟動項
kernel vmlinuz #kernel 和 append用來定義引導引數
append initrd=initrd.img method=ftp://192.168.163.5/centos7
#這里的IP地址為PXE服務端的IP地址，這里指本地的
label linux text #文本安裝引匯入口
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.163.5/centos7
# #這里的IP地址為PXE服務端的IP地址，這里指本地的
label linux rescue #救援模式引匯入口
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.163.5/centos7
# #這里的IP地址為PXE服務端的IP地址，這里指本地的
相關操作步驟：
8.關閉防火墻
相關操作命令：
systemctl stop firewalld.service
setenforce 0
具體操作步驟：
這里一定要記住！！防火墻一定要關，否則肯定報錯！！
9.驗證 PXE 網路安裝

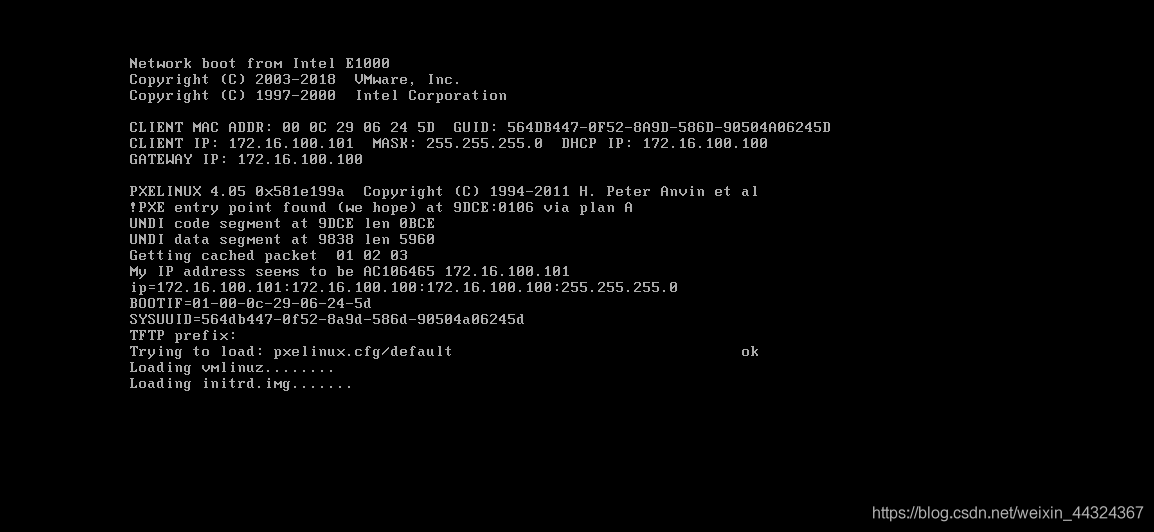

重新打開一臺沒裝系統的空白虛擬機，點擊開機自動加載組態檔，

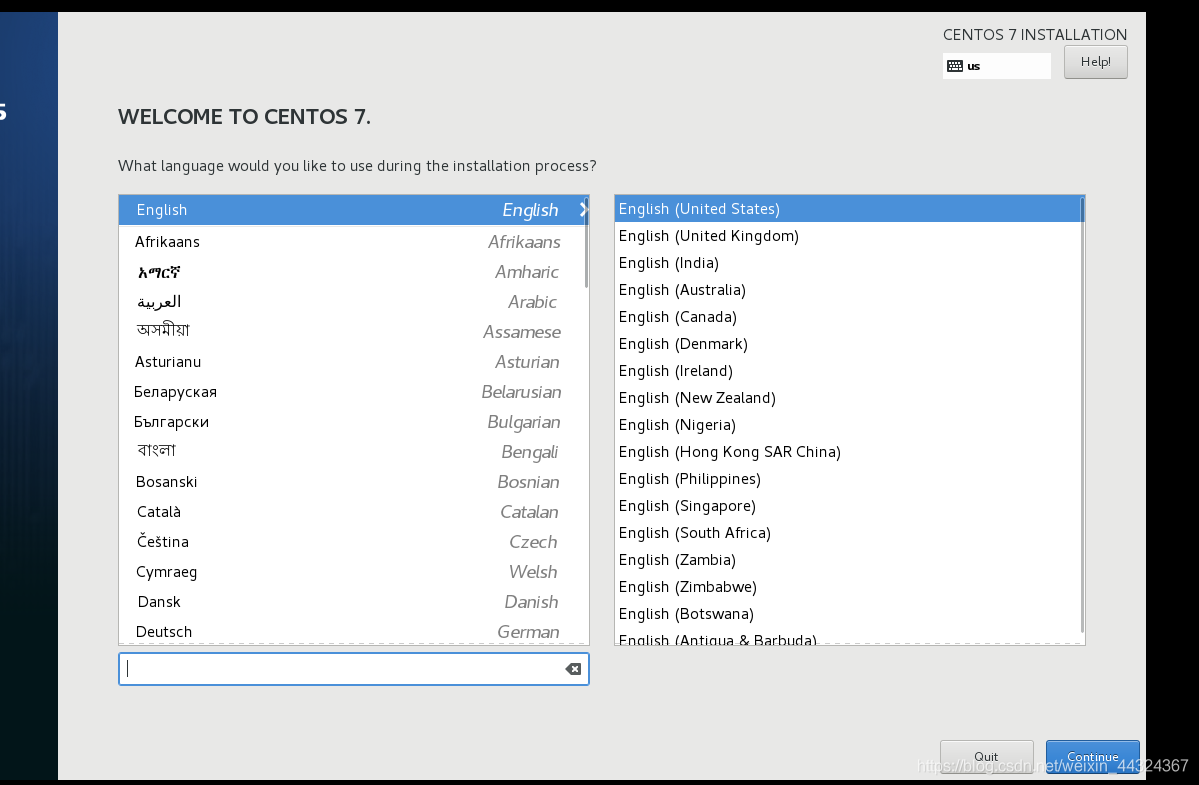

彈出這個界面，沒問題了，
結束，
