求助VLAN和路由實驗

2020-09-13 10:22:28 其他

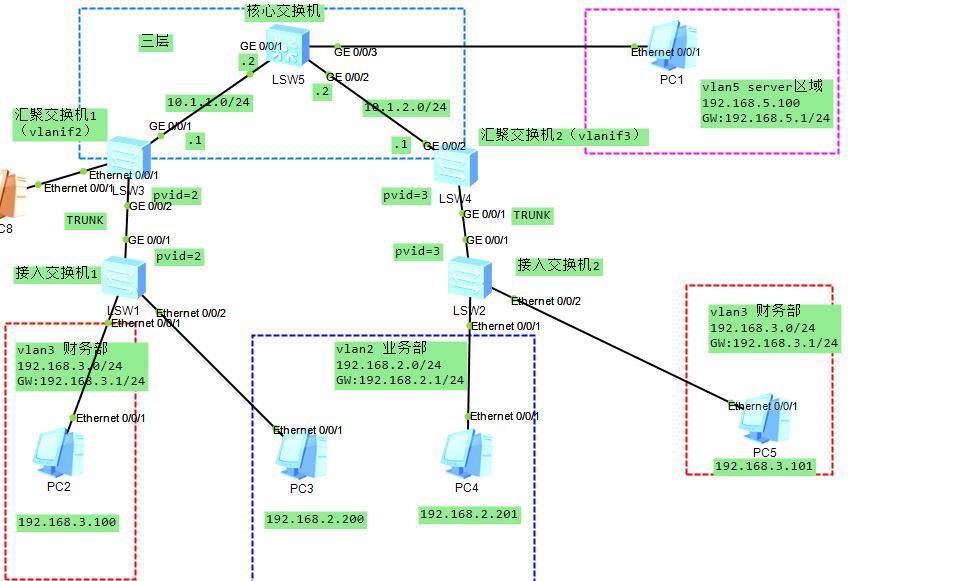

     請問各位專家：如上圖，再eNSP中做實驗，PC2ping不通pc1，但PC3可以Ping通pc1，同理，PC5可以ping通PC1,但PC4ping不通PC1，請問是什么問題啊？(三層區域配的是OSPF，各個vlanif2/3/5都可以互相ping通)

而且我把那個trunk的 PVID 改成20，PC3也通不了了，感覺跟PVID沒關系啊~~請大神指導一下，謝謝！

uj5u.com熱心網友回復：

匯聚交換機和接入交換機的TRUNK配置，到底這個是PVID的問題，還是PC2和vlanif3不在同一個廣播域造成的啊？
[LSW1-GigabitEthernet0/0/1]dis this
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 2
 port trunk allow-pass vlan 2 to 3
#


[LSW3-GigabitEthernet0/0/2]dis this
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 2
 port trunk allow-pass vlan 2 to 4094
#

uj5u.com熱心網友回復：

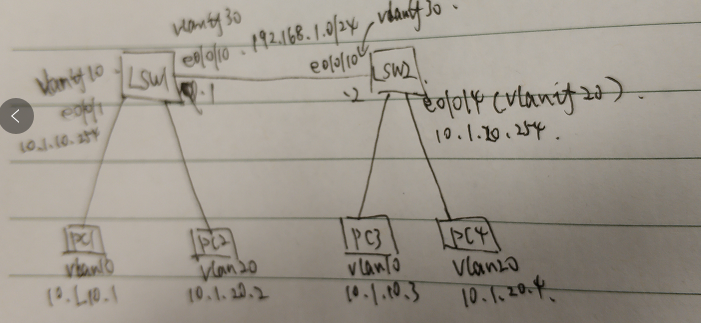

如果是PC2和vlanif3不在同一個廣播域造成的話，我之前做過這樣一個實驗，vlanif10和vlanif20分別配置在lsw1和LSW2上，中間配置了一條靜態路由，PC1-4可以互通，請問這怎么解釋呢？

uj5u.com熱心網友回復：

參考 2 樓 qq_46049904 的回復:
如果是PC2和vlanif3不在同一個廣播域造成的話，我之前做過這樣一個實驗，vlanif10和vlanif20分別配置在lsw1和LSW2上，中間配置了一條靜態路由，PC1-4可以互通，請問這怎么解釋呢？

先回答你這個問題吧.因為你在SW1和SW2起了路由,也就是VLANIF,所以是可以通信的.
SW1和SW2還是直連...你可以在路由表里看到的.

uj5u.com熱心網友回復：

參考 1 樓 qq_46049904 的回復:
匯聚交換機和接入交換機的TRUNK配置，到底這個是PVID的問題，還是PC2和vlanif3不在同一個廣播域造成的啊？
[LSW1-GigabitEthernet0/0/1]dis this
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 2
 port trunk allow-pass vlan 2 to 3
#


[LSW3-GigabitEthernet0/0/2]dis this
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 2
 port trunk allow-pass vlan 2 to 4094
#



代碼不夠全啊.不夠分析,要135交換機的代碼.
一般上下級聯的交換機,前面配置的時候直接寫
p l t
p t a v a
undo p t a v 1

這樣的話,先保證所有的資料可以轉發.

你這個比較簡單,沒有什么復雜的問題,仔細看看各個埠寫配置.有時候IP可能會寫錯,你自己在檢查一下咯

uj5u.com熱心網友回復：

[LSW5]dis cu
#
sysname LSW5
#
vlan batch 5 35 45
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface Vlanif5
 ip address 192.168.5.1 255.255.255.0
#
interface Vlanif35
 ip address 10.1.1.2 255.255.255.0
#
interface Vlanif45
 ip address 10.1.2.2 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 35
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 45
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 5
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
#
interface GigabitEthernet0/0/23
#
interface GigabitEthernet0/0/24
#
interface NULL0
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 192.168.5.0 0.0.0.255
  network 5.5.5.5 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.1.2.0 0.0.0.255
#
user-interface con 0
user-interface vty 0 4
#
return

uj5u.com熱心網友回復：

<LSW3>SYS
<LSW3>system-view
Enter system view, return user view with Ctrl+Z.
[LSW3]DIS CU
#
sysname LSW3
#
vlan batch 2 to 3 35
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface Vlanif2
 ip address 192.168.2.1 255.255.255.0
#
interface Vlanif35
 ip address 10.1.1.1 255.255.255.0
#
interface MEth0/0/1
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 3
#
interface Ethernet0/0/2
#
interface Ethernet0/0/3
#
interface Ethernet0/0/4
#
interface Ethernet0/0/5
#
interface Ethernet0/0/6
#
interface Ethernet0/0/7
#
interface Ethernet0/0/8
#
interface Ethernet0/0/9
#
interface Ethernet0/0/10
#
interface Ethernet0/0/11
#
interface Ethernet0/0/12
#
interface Ethernet0/0/13
#
interface Ethernet0/0/14
#
interface Ethernet0/0/15
#
interface Ethernet0/0/16
#
interface Ethernet0/0/17
#
interface Ethernet0/0/18
#
interface Ethernet0/0/19
#
interface Ethernet0/0/20
#
interface Ethernet0/0/21
#
interface Ethernet0/0/22
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 35
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 2
 port trunk allow-pass vlan 2 to 4094
#
interface NULL0
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 192.168.2.0 0.0.0.255
  network 10.1.1.0 0.0.0.255
  network 3.3.3.3 0.0.0.0
#
user-interface con 0
user-interface vty 0 4
#
return

uj5u.com熱心網友回復：

[LSW4]dis cu
#
sysname LSW4
#
vlan batch 2 to 3 45
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface Vlanif3
 ip address 192.168.3.1 255.255.255.0
#
interface Vlanif45
 ip address 10.1.2.1 255.255.255.0
#
interface MEth0/0/1
#
interface Ethernet0/0/1
#
interface Ethernet0/0/2
#
interface Ethernet0/0/3
#
interface Ethernet0/0/4
#
interface Ethernet0/0/5
#
interface Ethernet0/0/6
#
interface Ethernet0/0/7
#
interface Ethernet0/0/8
#
interface Ethernet0/0/9
#
interface Ethernet0/0/10
#
interface Ethernet0/0/11
#
interface Ethernet0/0/12
#
interface Ethernet0/0/13
#
interface Ethernet0/0/14
#
interface Ethernet0/0/15
#
interface Ethernet0/0/16
#
interface Ethernet0/0/17
#
interface Ethernet0/0/18
#
interface Ethernet0/0/19
#
interface Ethernet0/0/20
#
interface Ethernet0/0/21
#
interface Ethernet0/0/22
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 3
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 45
 port trunk allow-pass vlan 2 to 4094
#
interface NULL0
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 10.1.2.0 0.0.0.255
  network 192.168.3.0 0.0.0.255
#
user-interface con 0
user-interface vty 0 4
#
return

uj5u.com熱心網友回復：

[email protected]
你發我郵箱吧,我一會給你看看,

uj5u.com熱心網友回復：

建議你刪掉 pvid . undo port trunk pvid

然后出現問題逐層分析，pc2 ping 不通 pc 1，那試著用pc 2 ping  ls 5 上的地址

uj5u.com熱心網友回復：

參考 9 樓 熱胡子 的回復:
建議你刪掉 pvid . undo port trunk pvid

然后出現問題逐層分析，pc2 ping 不通 pc 1，那試著用pc 2 ping  ls 5 上的地址

刪了PVID更不行的哦...

uj5u.com熱心網友回復：

看不到你的具體配置啊 不好排錯 但是跟pvid沒有一點關系 交換機之間通了嗎 pc1
的上聯交換機能通嗎 pc5能不能ping通pc1的直連交換機 直連的上聯的測驗一下就出來了

uj5u.com熱心網友回復：


各位，我查出來原因了，是LSW5沒有配置VLAN 2和3，我把LSW5 配置了VLAN2 和3就可以 ping通了，大家可以解釋下這個原因嗎？謝謝！

uj5u.com熱心網友回復：

參考 11 樓 weixin_44201322 的回復:
看不到你的具體配置啊 不好排錯 但是跟pvid沒有一點關系 交換機之間通了嗎 pc1
的上聯交換機能通嗎 pc5能不能ping通pc1的直連交換機 直連的上聯的測驗一下就出來了


LSW3、4、5三個VLANIF都是可以通的，沒問題的

uj5u.com熱心網友回復：

交換機直接就是靠著vlanif互通的，除非你是傻瓜交換機，直連電腦啥也不用管 但是不排除三層有路由口 你的三層少了vlan 即使你配置了trunk但是你的sw5不知道你的pvid是個啥，壓根就不認識，肯定不會通的 你下面配的啥 然后上面需要什么經過 上面就得配置什么
