還沒有太入門Shader部分，CG語言對我來說還是不好記憶，今天跟著網上的教程使用ShaderGraph制作海水的效果，覺得PBR Graph還是容易上手的，尤其對于我這樣的弱代碼人員，

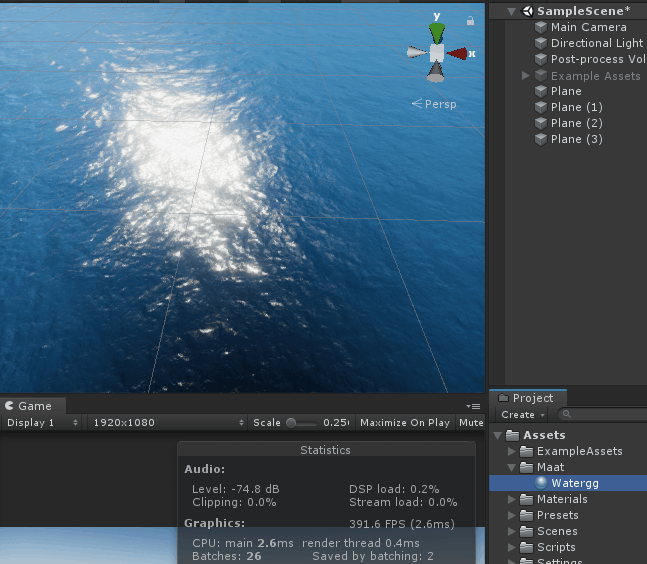

首先看下本次的完成效果：
開始制作環節：

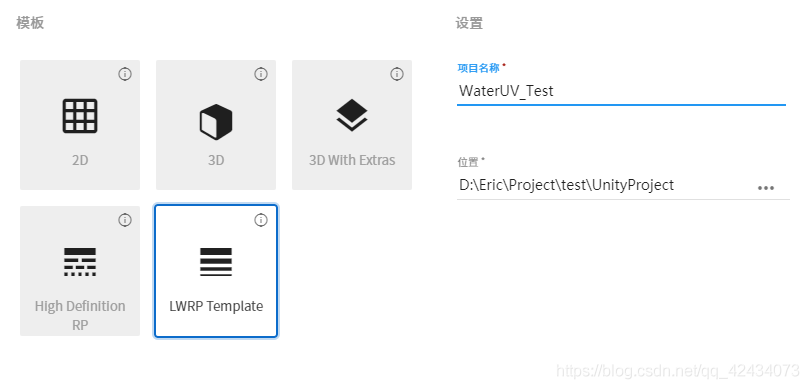

1. 打開hub管理器，新建專案，這里選擇輕量級渲染管線場景，并輸入名稱：

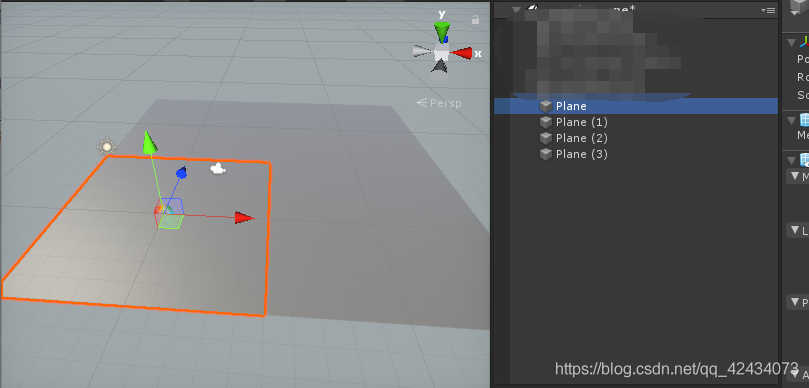

2. 在Hierarchy視窗依次拼接平面Plane：
3. Project里新建材質Material：
- 新建Shader：這里在Project里右擊Create - Shader - PBR Graph：并命名
***///**下面開始關鍵的步驟：繪制Graph： - 雙擊我們新建的Shader檔案，打開繪制界面：

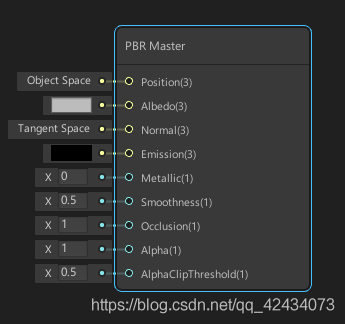

然后找到PBR Master管理器，這是我們最后的輸出，這里我們要使用的是“Albedo”、“Normal”、“Smoothness”三個功能：

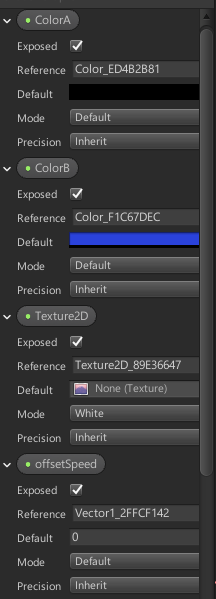

- 建立我們要使用的變數（這里的變數我們可以在外部調節）：
a.兩個Color變數：命名ColorA、ColorB（設定喜歡的藍色作為海水的主色）；
b.一個Texture2D變數，用來放置海水貼圖；

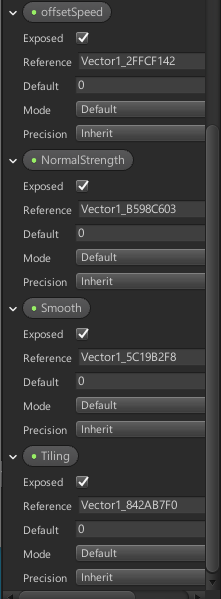

c. 三個Veter1型的數值變數，用來調節各強度，分別命名為：offsetSpeed（用來設定影片速度）、NormalStrength（作為法線強度）、Smooth（平滑度）、Tiling（貼圖的重復使用率）：

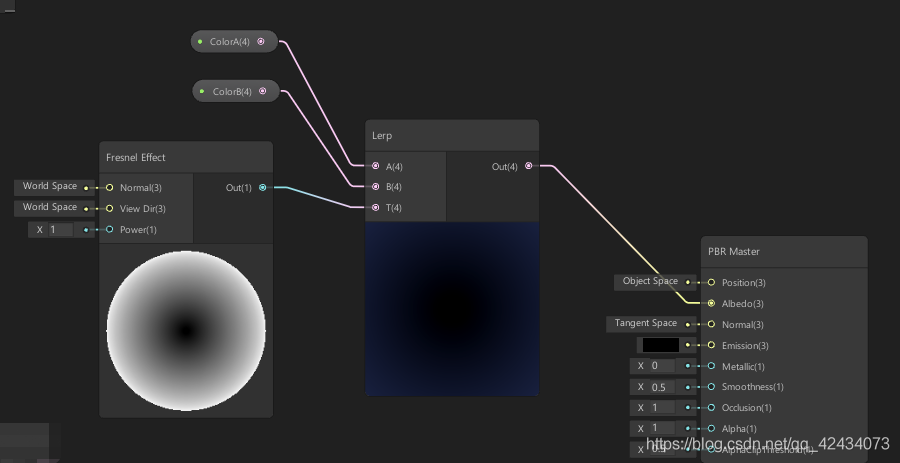

- 在作業空白區域右擊新建節點，分別新建菲涅爾反射Fresnel Effect、線性差值Lerp節點，并將上步新建的ColorA與ColorB拖到作業區進行連接：
******///我們的UV貼圖有兩個相反方向的圖片移動效果，才能體現出水波的效果，因此我們也建立兩條管線：
補充：貼圖世界坐標(XYZW)與像素值(RGBA)對應UV關系：X-R-U,Y-G-V,Z-B,W-A; 我們的unity場景中海水面在X-Z平面上，因此 我們使用R B 對應到UV上， - 其中一條管線如下圖所示：

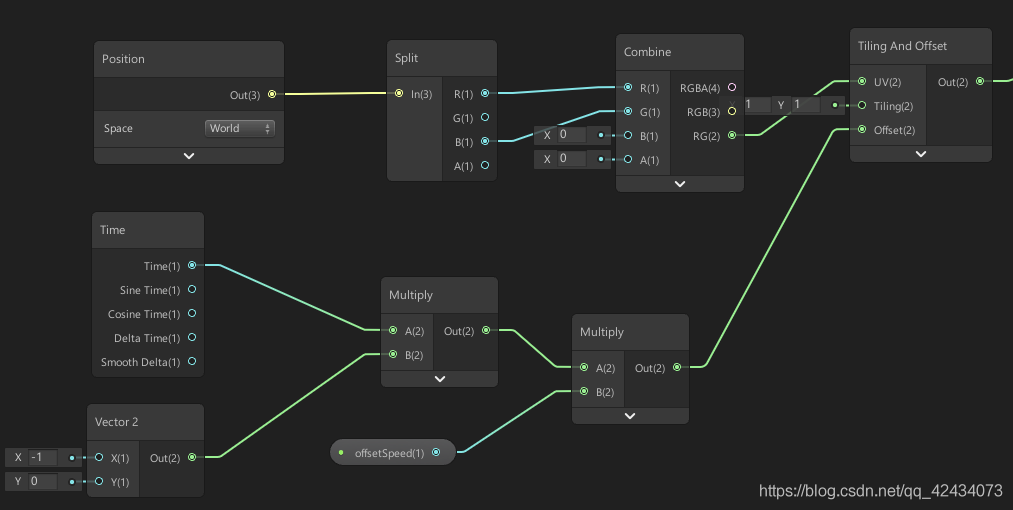

8.1 插入Position節點，將其使用Split節點分割為RGBA像素坐標上，注意分割后輸出的應該是R坐標與G坐標，并進行Combine結合（再轉化為R-G才能對應為U-V值），并輸入到Tiling And Offset節點上進行貼圖的重復應用；

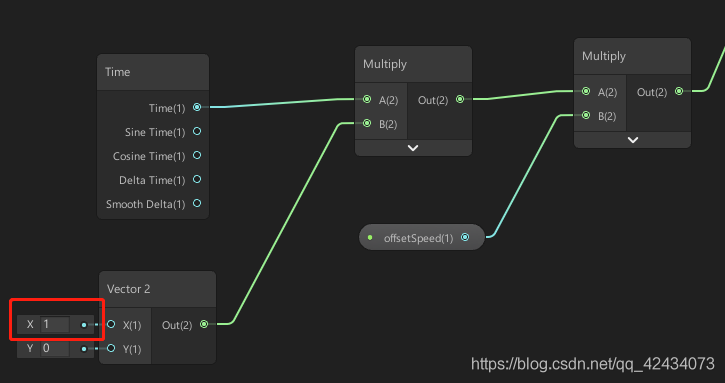

8.2 影片要體現出“動”的效果，因此建立Time節點與方向Vector2節點，將Vector2節點的x值設定為-1（波紋方向），Time的Time(1)與Vector2使用Multiply節點相乘，再使用相乘節點乘一個我們之前設定的offsetSpeed變數用來調節幅度；并將結果輸入到上步Tiling And Offset節點的Offset埠上；

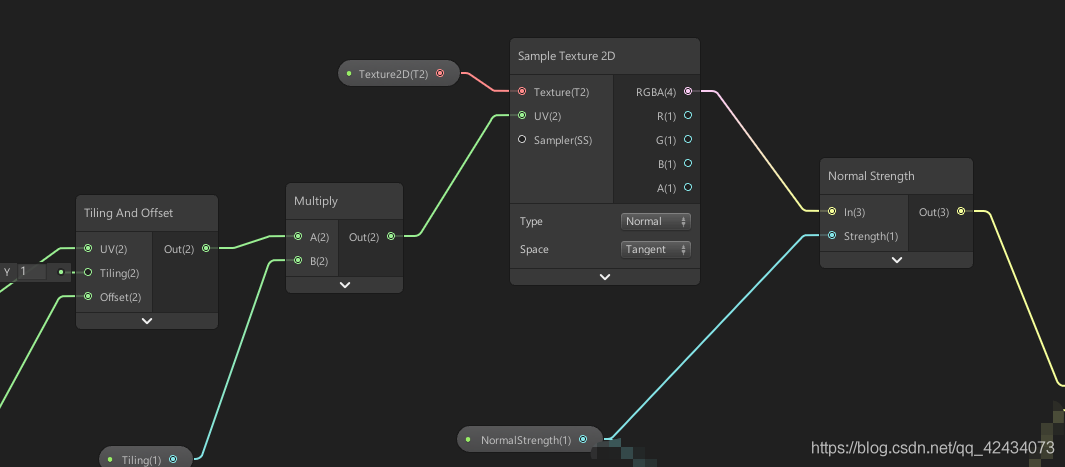

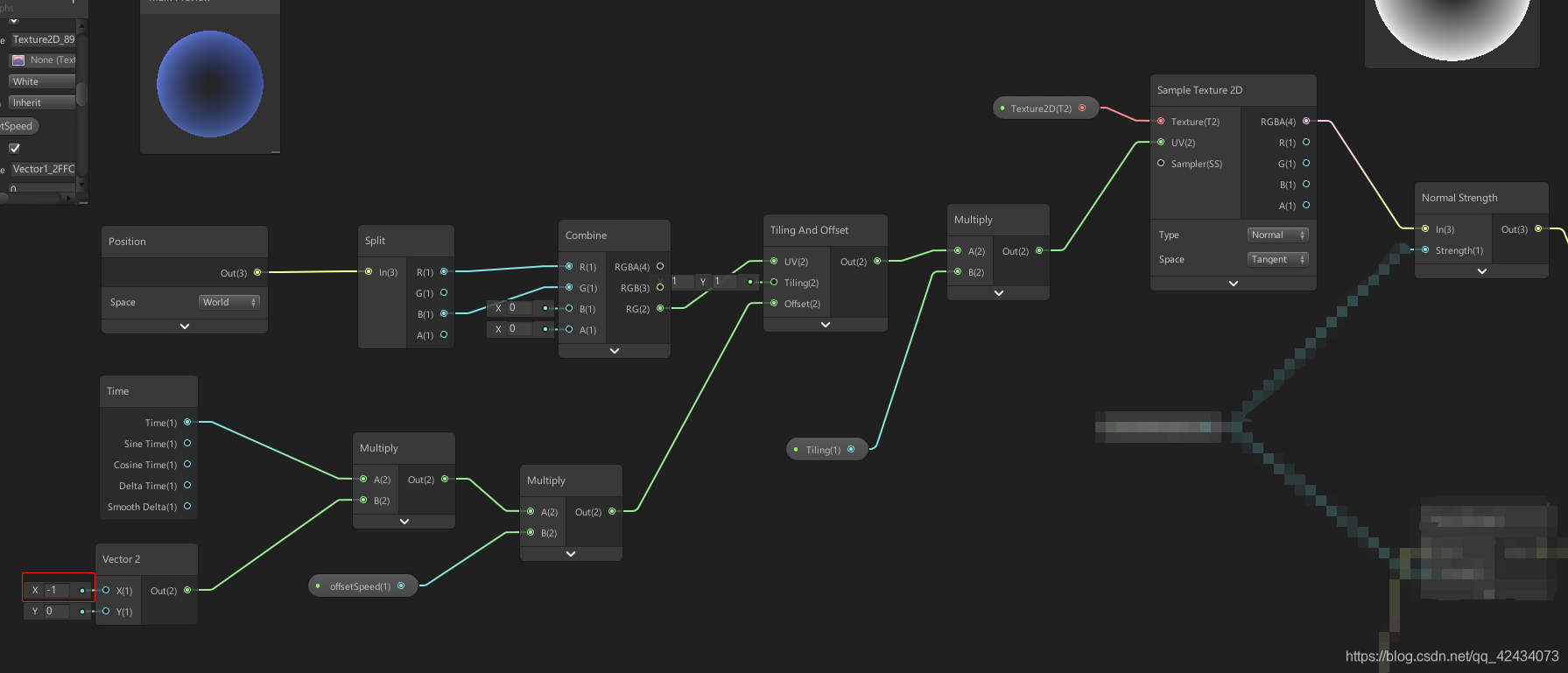

8.3 新建Sample Texture2D節點，Tiling And Offset 輸出乘以Tiling向量賦給UV埠，將Texture2D變數賦值給Texture，Tiling的輸出與變數相乘的結果輸入到UV節點，然后將得到的RGBA結果輸入新建的NormalStrength節點進行法線增強，Strength埠輸入我們之前建立的NormalStrength變數：
- 以相同的方式構建另一條貼圖管線，這里注意變換的方向應與上一步的方向相反：

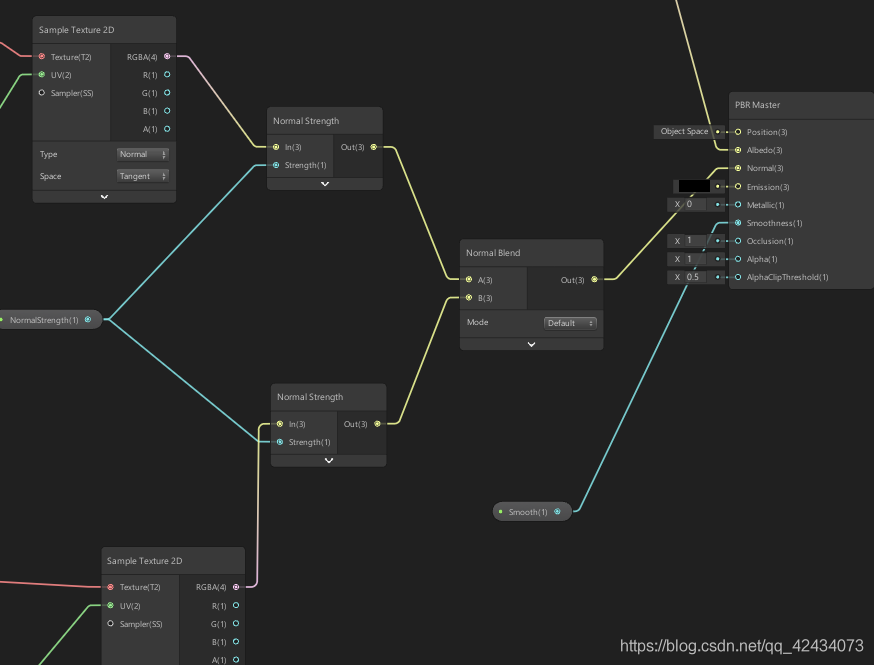

- 兩條管線貼圖效果進行法線融合，并將最后結果給到Normal：
**********保存，關閉Graph

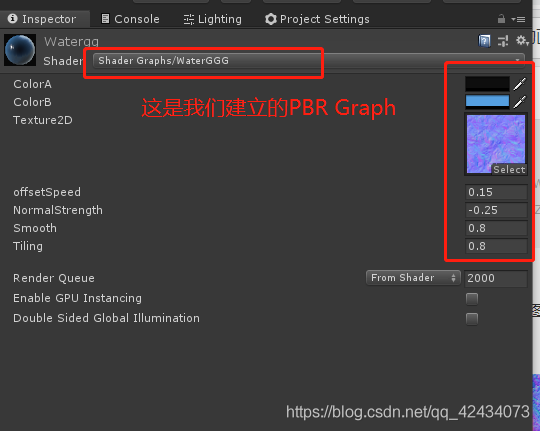

11.將建立好的Shader拖給我們建立的Water材質，并給材質附著貼圖，可以直接將下面的貼圖保存后拖到unity工程里：

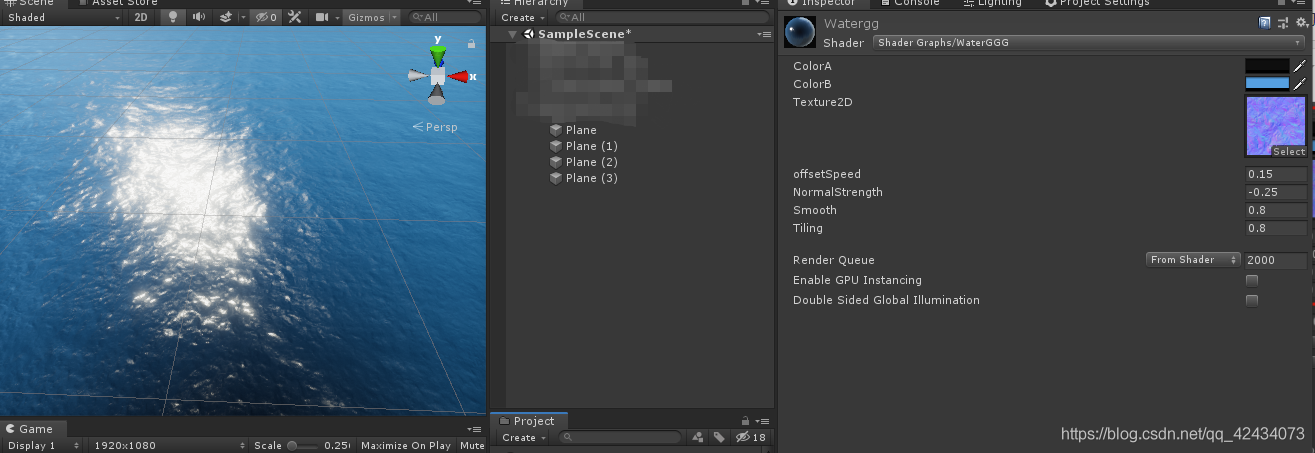

- 此時左側可以觀察效果了：
