（十七）Weave 網路結構分析
上一節我們安裝并創建了 Weave 網路，本節將部署容器并分析網路結構，
在 host1 中運行容器 bbox1：
root@host1:~# eval $(weave env)
root@host1:~# docker run --name bbox1 -itd busybox
首先執行 eval $(weave env) 很重要，其作用是將后續的 docker 命令發給 weave proxy 處理，如果要恢復之前的環境，可執行 eval $(weave env --restore)，
查看一下當前容器 bbox1 的網路配置：
root@host1:~# docker exec -it bbox1 ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
25: eth0@if26: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever
27: ethwe@if28: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1376 qdisc noqueue
link/ether 72:28:6a:63:a6:ea brd ff:ff:ff:ff:ff:ff
inet 10.32.0.1/12 brd 10.47.255.255 scope global ethwe
valid_lft forever preferred_lft forever
root@host1:~#
bbox1 有兩個網路介面 eth0 和 ethwe，其中 eth0 連接的是默認 bridge 網路，即網橋 docker0，
現在我們重點分析 ethwe，從命名和分配的 IP 10.32.0.1/12 可以猜測 ethwe 與 weave 相關，ethwe@if28 告訴我們與 ethwe 對應的是編號 27 的 interface，從 host1 的 ip link` 命令輸出中找到該 interface：
28: vethwepl9602@if27: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1376 qdisc noqueue master weave state UP mode DEFAULT group default
link/ether a2:31:cd:31:38:26 brd ff:ff:ff:ff:ff:ff link-netnsid 0
root@host1:~#
vethwepl9602 與 ethwe 是一對 veth pair，而且 vethwepl9602 掛在 host1 的 Linux bridge weave 上，
root@host1:~# brctl show
bridge name bridge id STP enabled interfaces
br-283474cba87c 8000.024243ac3d30 no
br-ba21840c1713 8000.0242f076f3a5 no
docker0 8000.02429b0a69cd no vethc529fcc
weave 8000.c6160b5837f6 no vethwe-bridge
vethwepl9602
root@host1:~#

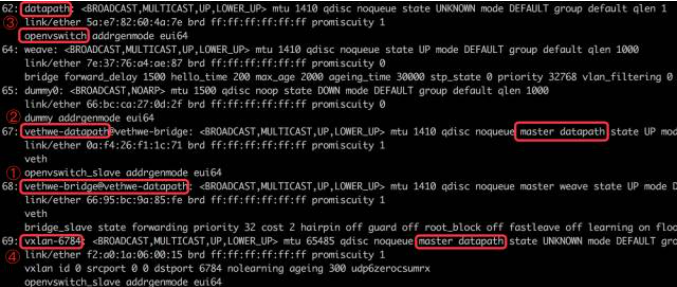

除了 vethwepl9602，weave 上還掛了一個 vethwe-bridge，這是什么？讓我們更深入的分析一下，查看 ip -d link 輸出：
這里出現了多個新 interface：
① vethwe-bridge 與 vethwe-datapath 是 veth pair，
② vethwe-datapath 的父設備（master）是 datapath，
③ datapath 是一個 openvswitch，
④ vxlan-6784 是 vxlan interface，其 master 也是 datapath，weave 主機間是通過 VxLAN 通信的，

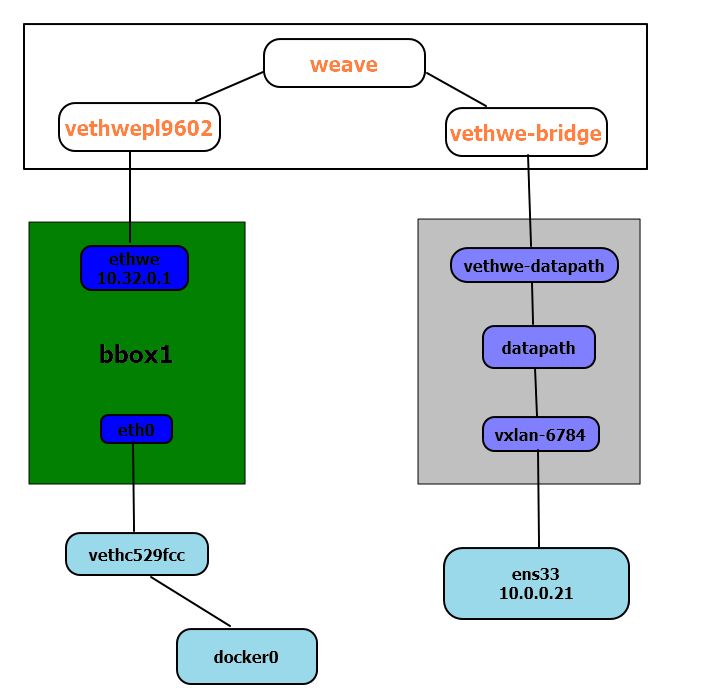

host1 的網路結構如下圖所示：
weave 網路包含兩個虛擬交換機：Linux bridge weave 和 Open vSwitch datapath，veth pair vethwe-bridge 和 vethwe-datapath 將二者連接在一起， weave 和 datapath 分工不同，weave 負責將容器接入 weave 網路，datapath 負責在主機間 VxLAN 隧道中并收發資料，
再運行一個容器 bbox2，
root@host1:~# docker run --name bbox2 -itd busybox
db6161d808f59b933bac57a6b35f47c17892686a052787d765c6a3475231dccc
root@host1:~#
weave DNS 為容器創建了默認域名 weave.local，bbox1 能夠直接通過 hostname 與 bbox2 通信，
root@host1:~# docker exec -it bbox1 hostname
bbox1.weave.local
root@host1:~# docker exec -it bbox1 ping -c 2 bbox2
PING bbox1 (10.32.0.1): 56 data bytes
64 bytes from 10.32.0.1: seq=0 ttl=64 time=0.077 ms
64 bytes from 10.32.0.1: seq=1 ttl=64 time=0.055 ms
root@host1:~#

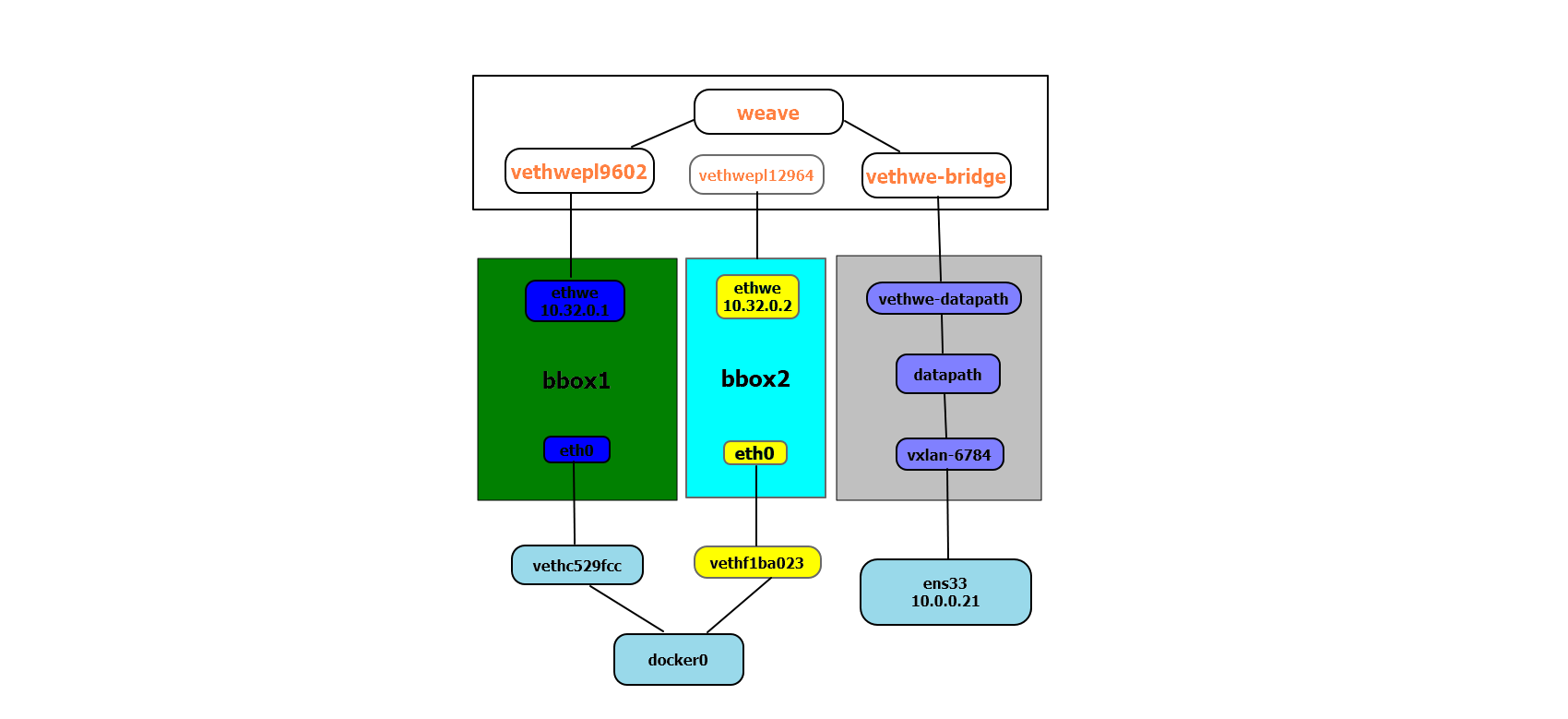

當前 host1 網路結構為：
