前言

藍牙發展到現在已經是5.2版本，包含經典藍牙(BT)和低功耗藍牙(BLE)，盡管經過多次迭代，其基帶調制解調方式還是GFSK和DPSK，下面介紹的就是用的較多的GFSK調制，對比FSK調制，都知道FSK是二選一的頻率鍵控調制，其調制解調也是極為簡單，通信原理可能就有很詳細的介紹，其中非相干最佳接識訓結構尤為經典，而GFSK的關鍵是在高斯濾波器的應用，因為高斯濾波器的存在，GFSK的帶外泄露或者說功率譜旁瓣擴展很小，

一、高斯濾波器

其中高斯濾波器的公式可以寫作：

g ( n ) = 1 4 N [ e r f ( π K B T 2 l n 2 ( n N + 1 2 ) ) ? e r f ( π K B T 2 l n 2 ( n N ? 1 2 ) ) ] g(n) = \frac{1}{4N}\left[erf\left(\pi K_{BT}\sqrt{\frac{2}{ln2}}\left(\frac{n}{N}+\frac{1}{2}\right)\right)-erf\left(\pi K_{BT}\sqrt{\frac{2}{ln2}}\left(\frac{n}{N}-\frac{1}{2}\right)\right)\right] g(n)=4N1?[erf(πKBT?ln22? ?(Nn?+21?))?erf(πKBT?ln22? ?(Nn??21?))]
這里采用的時誤差函式形式，有的用的也是Q函式形式，但是根據誤碼率和大部分trans文章的分析，采用誤差函式的方式應該是正確的，

對應的matlab代碼如下：
函式的輸入：
B B B ：表示帶寬，這里設定為500KHz；
symb_rate ：表示GFKS的符號速率這里設定為1MHz；
ts ：表示采樣時間，這里設定為 1 12 e 6 \frac{1}{12e^6} 12e61?;
delay ：2*delay表示高斯濾波器覆寫的符號數目，這里設定為1.5；

function [Gaussian_filter_q,Gaussian_filter_e] = Gaussian_filter(B,symb_rate,delay,ts)
symb_T      = 1/symb_rate;
Gau_t       = -delay*symb_T:ts:delay*symb_T;
 K          = 2*pi*B/sqrt(log(2));
Gau_det     = K*(Gau_t-symb_T/2);
Gau_sum     = K*(Gau_t+symb_T/2);
Gaussian_filter_q = 1/4/symb_T*(qfunc(2*pi*B*symb_T*Gau_det)-qfunc(2*pi*B*symb_T*Gau_sum));
Gaussian_filter_e = 1/4/symb_T*(erfc(Gau_det/sqrt(2))-erfc(Gau_sum/sqrt(2)));
end

二、高斯濾波

GFSK與FSK的區別在于多了一個高斯濾波器濾波和相位連續，高斯濾波的程序就是現將bit資料轉換為NRZ碼，然后上采樣再經過高斯濾波，也就是卷積高斯濾波器，

w [ n ] = 2 π h ∑ k = ? ∞ ∞ p [ k ] g [ n ? k N ] w[n]=2\pi h\sum_{k=-\infty}^{\infty}p[k]g[n-kN] w[n]=2πhk=?∞∑∞?p[k]g[n?kN]
代碼如下：

[~,Gaus_fil]= Gaussian_filter(TX.B,TX.symb_rate,TX.Gau_del,TX.samp_time);
TX_dat      = 2*TX_bits - 1;
dat_len     = length(TX_dat);
TX_dat_samp = upsample(TX_dat,TX.Oversample);
TX_Gaus_fil = 2*pi*TX.h*conv(Gaus_fil,TX_dat_samp);

三、相位積分

GFSK相位連續就是因為相位積分而來，也是因為相位連續而不會出現相位的突然跳變，看功率譜可知，相位的突然可能引起諧波分量，
θ [ n ] = ∑ v = ? ∞ n w [ v ] \theta[n] = \sum_{v=-\infty}^{n}w[v] θ[n]=v=?∞∑n?w[v]
代碼如下:

TX_phase    = TX.samp_time*cumsum(TX_freq(13:end));

四、TX設定和信號波形

當得到信號的相位以后就可以IQ調制GFSK信號：
s [ n ] = e j θ [ n ] = e x p { j ∑ v = ? ∞ n w [ v ] } s[n]=e^{j\theta [n]}=exp\left\{ j \sum_{v=-\infty}^{n}w[v]\right\} s[n]=ejθ[n]=exp{jv=?∞∑n?w[v]}
代碼如下:

TX_cos      = cos(TX_phase);
TX_sin      = sin(TX_phase);
TX_GFSK1    = complex(TX_cos,TX_sin);

TX的引數設定為：

function TX = TXSetting()
TX.h            = 0.32;  %mod index
TX.Fs           = 12e6; %sample rate
TX.samp_time    = 1/12e6;
TX.symb_rate    = 1e6;
TX.Oversample   = TX.Fs/TX.symb_rate;
TX.Packet_len   = 1000;
TX.Gau_del      = 1.5;
TX.B            = 0.5*TX.symb_rate;
TX.ac_code      = [1 1 1 1 1 0 0 1 1 0 1 0 1];
TX.Packet_num   = 100;
TX.SNR          = 0:2:16;
end

總結

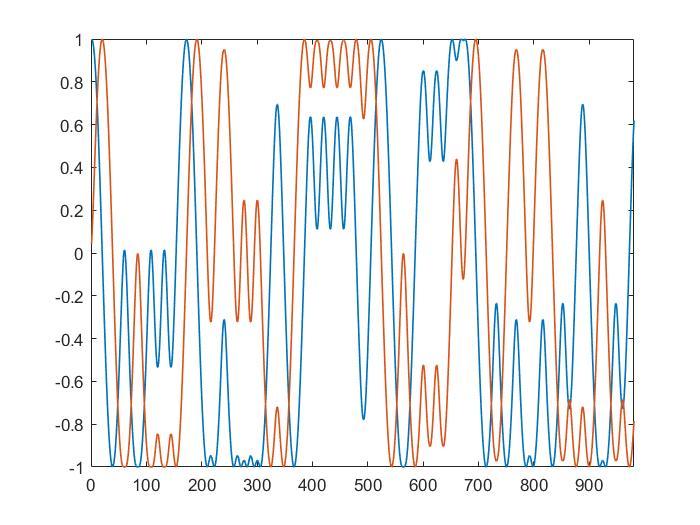

調制好后的基帶波形如下圖

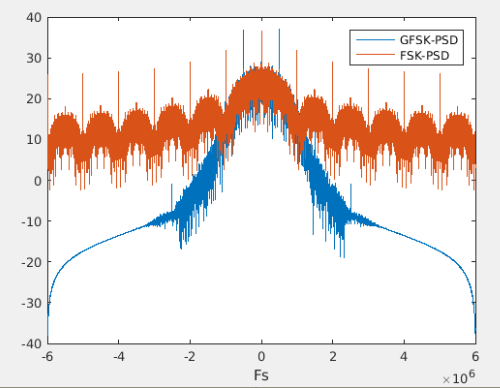

對比GFSK和FSK信號的功率譜就只到兩者明顯的區別:
