簡介

Sentinel提供了豐富的限流、熔斷功能，它支持控制臺配置限流、熔斷規則，支持集群限流，并可以將相應服務呼叫情況可視化，
目前已經有很多專案接入了Sentinel，而本文主要是對Sentinel的限流功能做一次詳細的分析，

Sentinel會進行流量統計，執行流量控制規則，而統計資料的展示和規則的設定在 sentinel-dashboard 專案中，這是一個 Spring MVC 應用，有后臺管理界面，我們通過這個管理后臺和各個應用進行互動，
當然，你不一定需要 dashboard，僅僅使用 sentinel-core，它會將統計資訊寫入到指定的日志檔案中，通過該檔案內容來了解每個介面的流量情況，這時只是使用到了 Sentinel 的流量監控功能，

dashboard 應用默認不持久化資料，它的所有資料都在記憶體，所以 dashboard 重啟意味著所有資料都會丟失，你應按需要定制化 dashboard，如至少你應該要持久化規則設定，QPS 資料非常適合存放在時序資料庫中，當然如果你的資料量不大，存 MySQL 也問題不大，定期清理一下過期資料即可，因為大部分人應該不會關心一個月以前的 QPS，

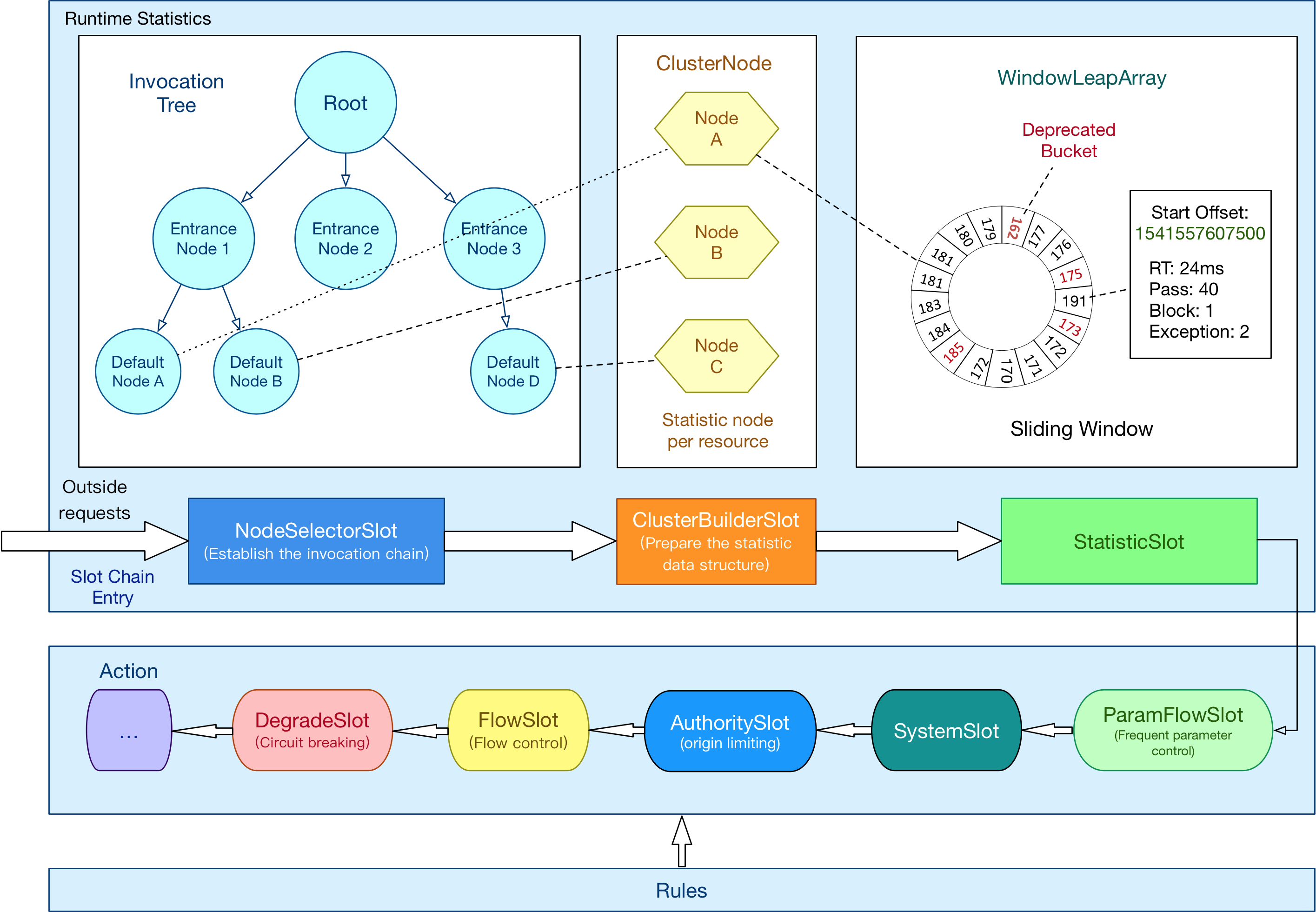

• Sentinel 的核心將不同 Slot 按序串在一起（責任鏈模式），從而將不同功能（限流、降級、系統保護）組合在一起，核心結構：

slot chain 其實可以分為兩部分：統計資料構建部分（statistic）和判斷部分（rule checking），

Sentinel 的資料統計

資料統計模塊的內容，這樣讀者在后面看到相應的內容的時候心里有一些底，這節內容還是比較簡單的，當然，如果你希望立馬進入 Sentinel 的主流程，可以先跳過這一節，

Sentinel 的定位是流量控制，它有兩個維度的控制，一個是控制并發執行緒數，另一個是控制 QPS，它們都是針對某個具體的介面來設定的，其實順澩比較準確，Sentinel 把控制的粒度定義為 Resource，

要做控制，首先就要先做統計，它要知道當前介面的 QPS 和并發是多少，進而判斷一個新的請求能不能讓它通過，
資料統計的代碼在

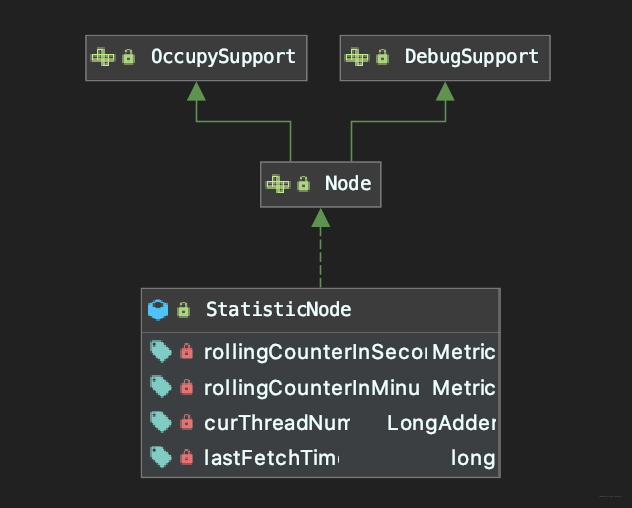

StatisticNode

QPS 資料使用了滑動視窗：

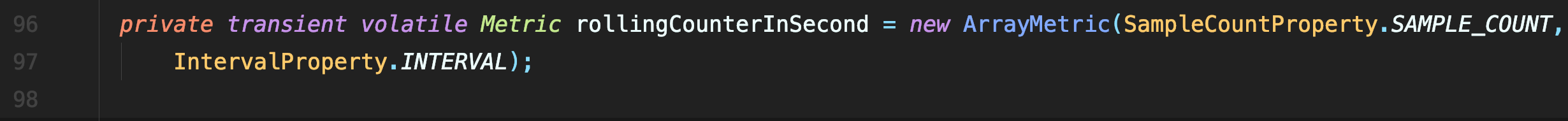

• 保存最近60秒的統計資訊， windowLengthInMs 故意設定為1000毫秒，表示每秒每個桶，這樣我們就可以獲得每秒的準確統計資訊，

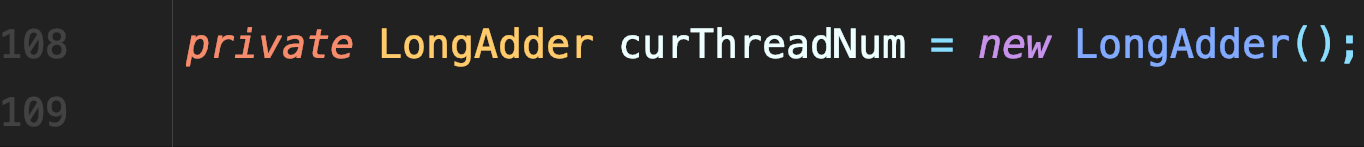

• 執行緒數量的計數器，即統計并發量

可知，Sentinel 統計了 秒 和 分 兩個維度，現在看其實作類

ArrayMetric

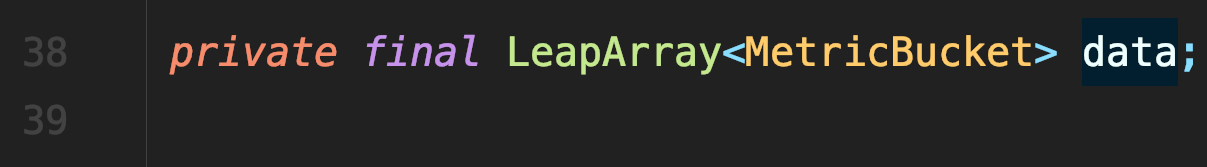

Sentinel中的基本度量標準類，使用內部 BucketLeapArray，

屬性

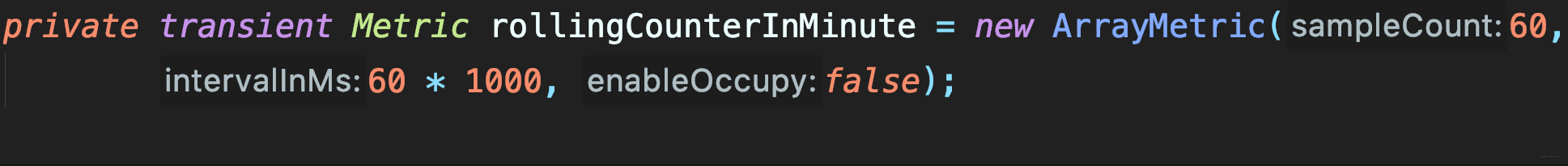

• 以分鐘維度統計的使用來說，使用子類 BucketLeapArray 實作，

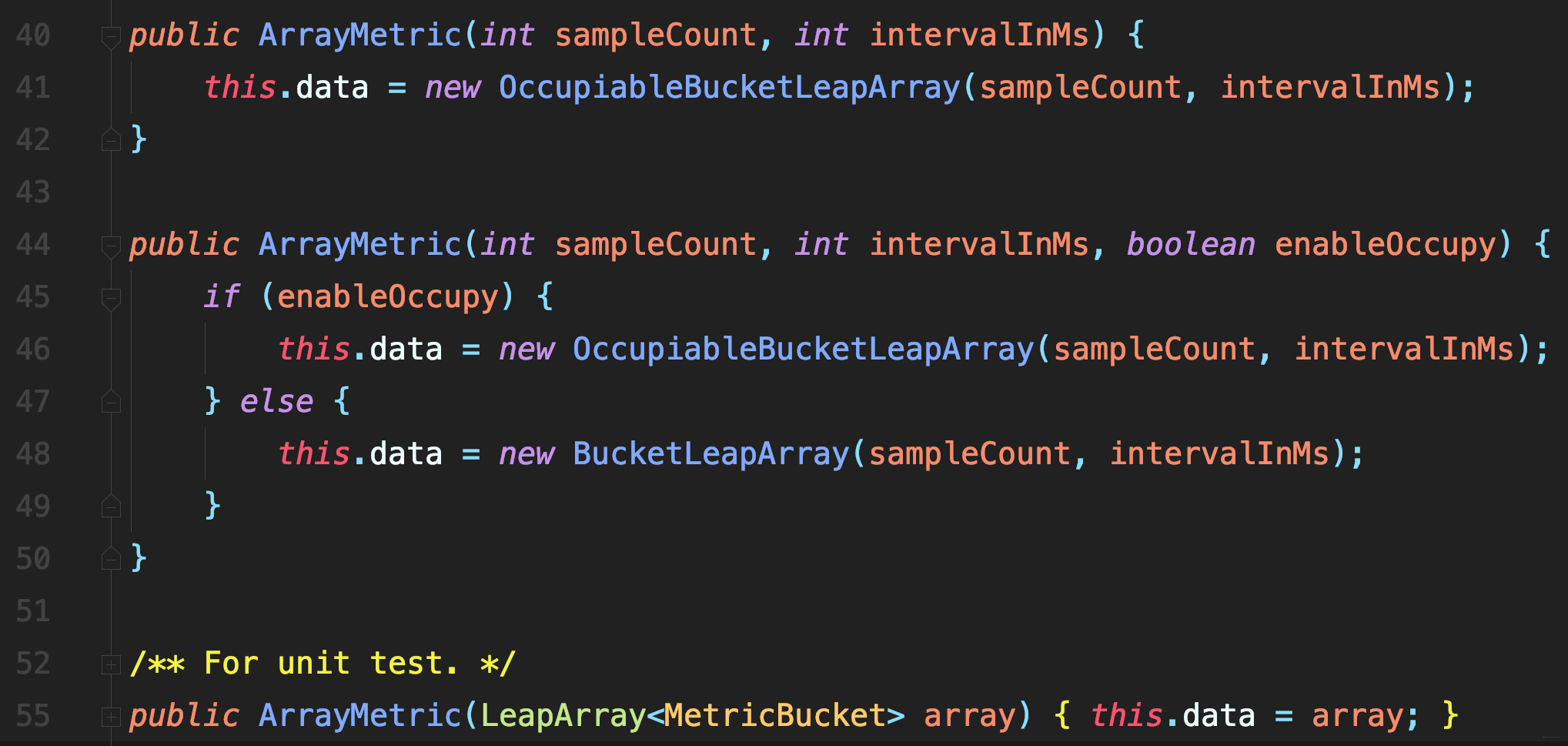

構造器

LeapArray

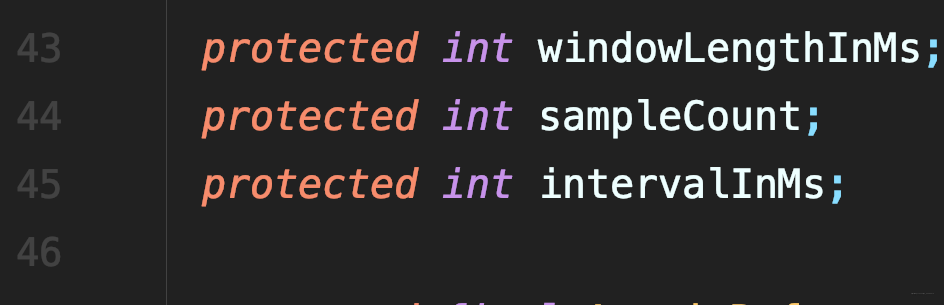

欄位

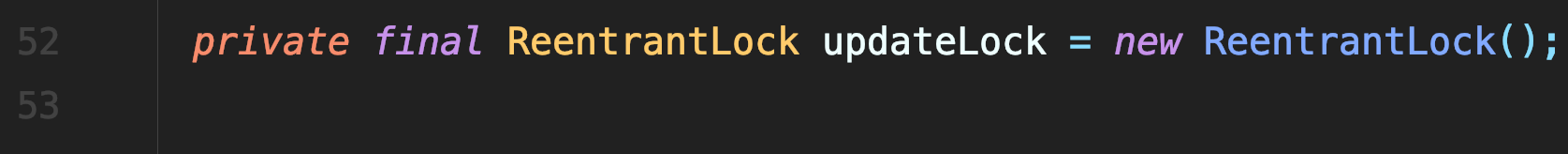

• 條件（謂詞）更新鎖，僅在不使用當前桶時使用，

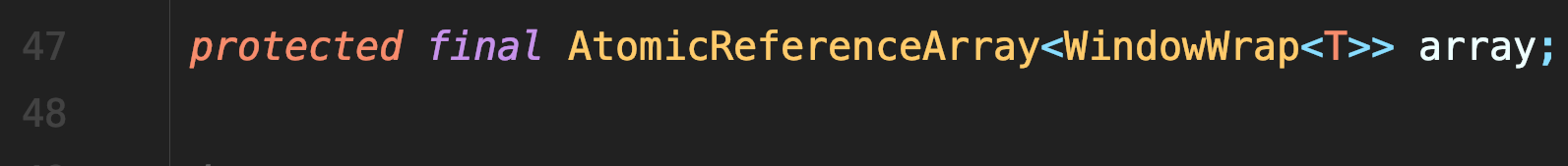

• 內部核心陣列 array，它的長度為 60，就是有 60 個視窗，每個視窗長度為 1 秒，一分鐘走完一輪，
  然后下一輪開啟“覆寫”操作，


每個視窗是一個 WindowWrap 類實體，

添加資料的時候，先判斷當前走到哪個視窗了（當前時間(s) % 60 即可），然后需要判斷這個視窗是否是過期資料，如果是過期資料（視窗代表的時間距離當前已經超過 1 分鐘），需要先重置這個視窗實體的資料，

統計資料同理，如統計過去一分鐘的 QPS 資料，就是將每個視窗的值相加，當中需要判斷視窗資料是否是過期資料，即判斷視窗的 WindowWrap 實體是否是一分鐘內的資料，

核心邏輯都封裝在了 currentWindow(long timeMillis) 和 values(long timeMillis)方法中，

添加資料的時候，我們要先獲取操作的目標視窗，也就是

分維度資料統計

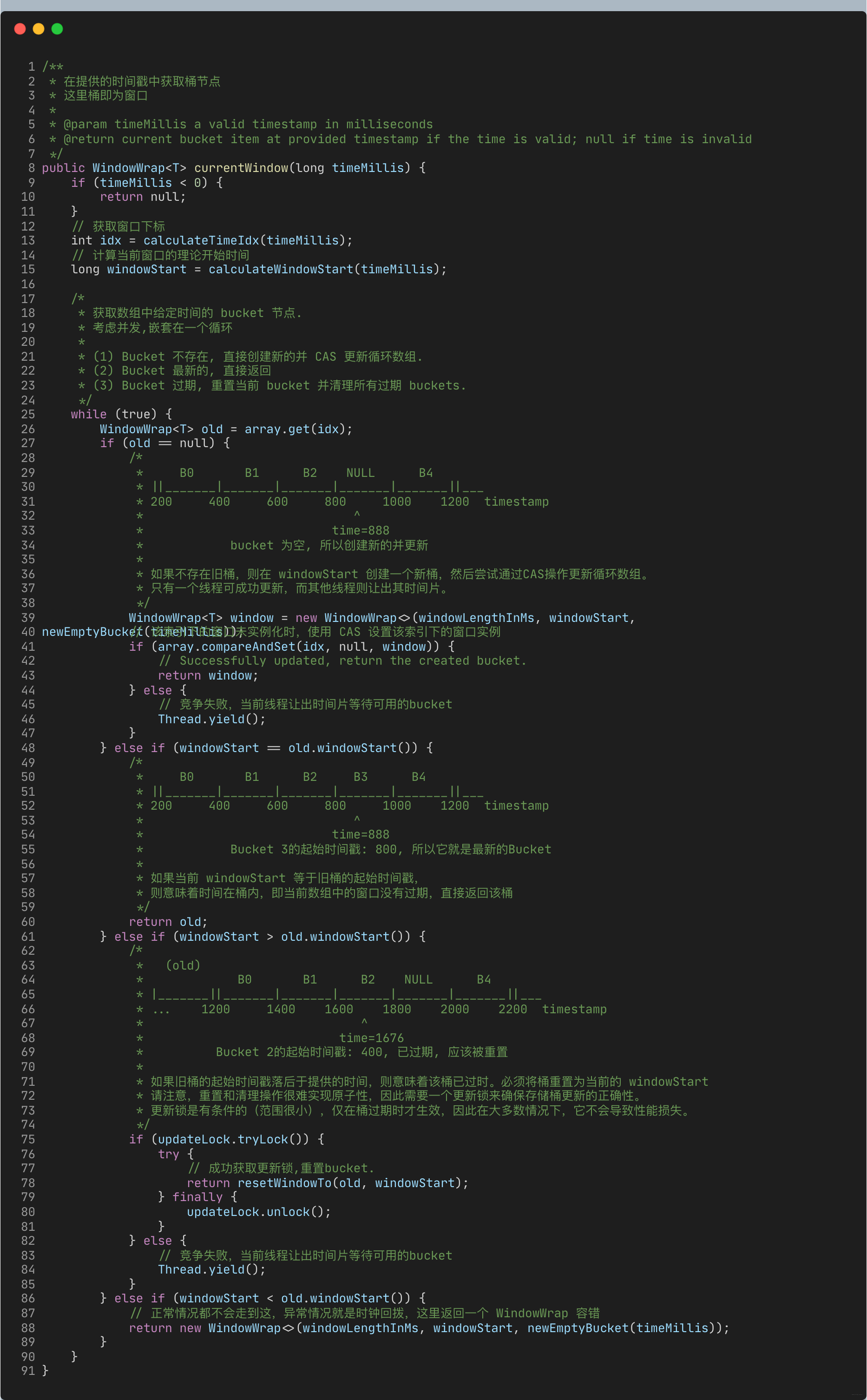

currentWindow

Sentinel 在這里處理初始化和過期重置的情況

獲取資料，使用的是

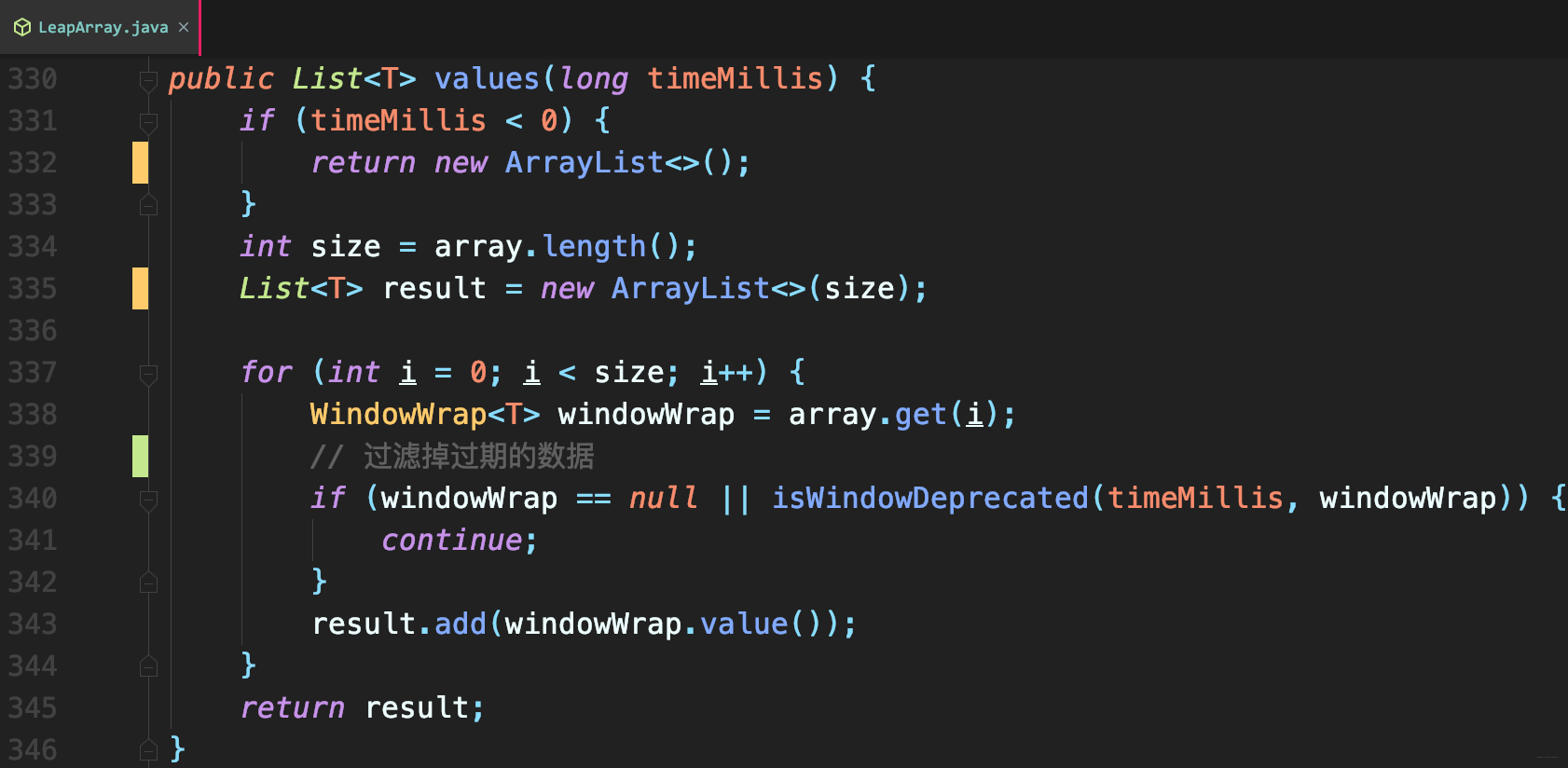

values

• 回傳“有效”視窗中的資料

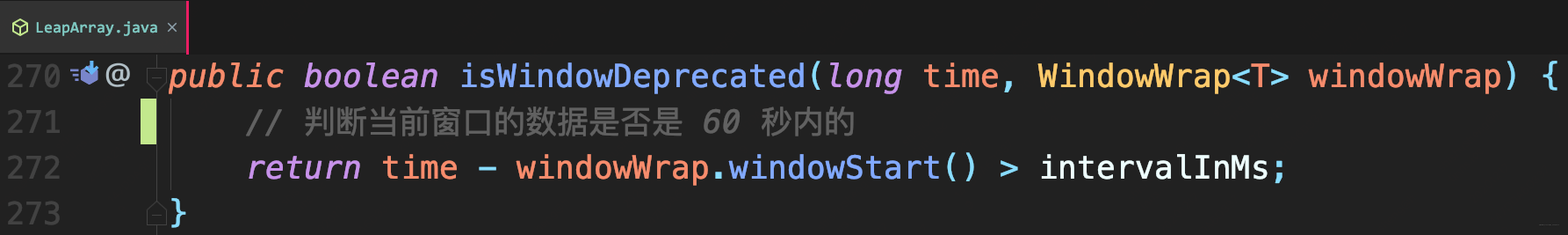

• isWindowDeprecated

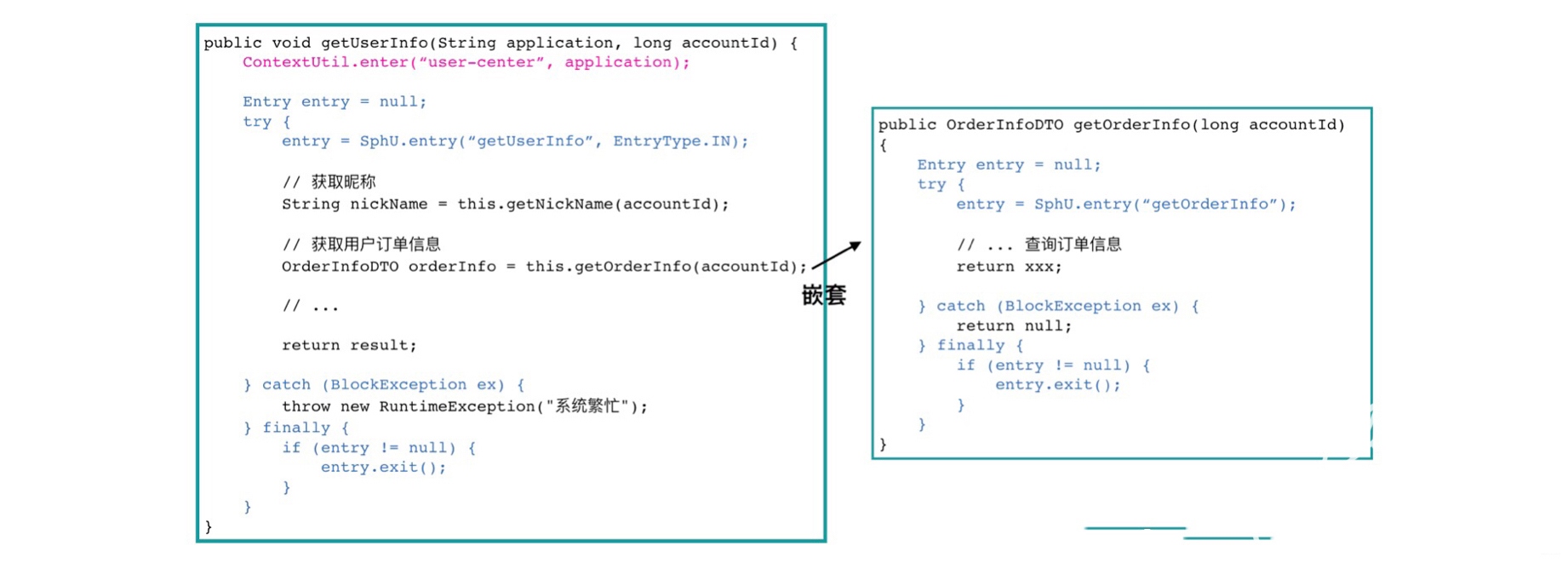

案例

紅色部分的Context 代表一個呼叫鏈的入口，Context 實體設定在 ThreadLocal，所以它是跟著執行緒走的，如果要切換執行緒，需要手動切換，
ContextUtil#enter 有倆引數：

• context name

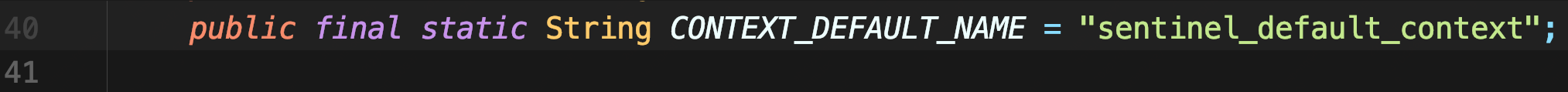

  呼叫鏈的入口，以區分不同呼叫鏈路，默認是

• origin
  呼叫方標識，作用

  • 黑白名單的授權控制
  • 統計諸如從應用 application-a 發起的對當前應用 interfaceXxx() 介面的呼叫，目前這個資料會被統計，但是 dashboard 中并不展示

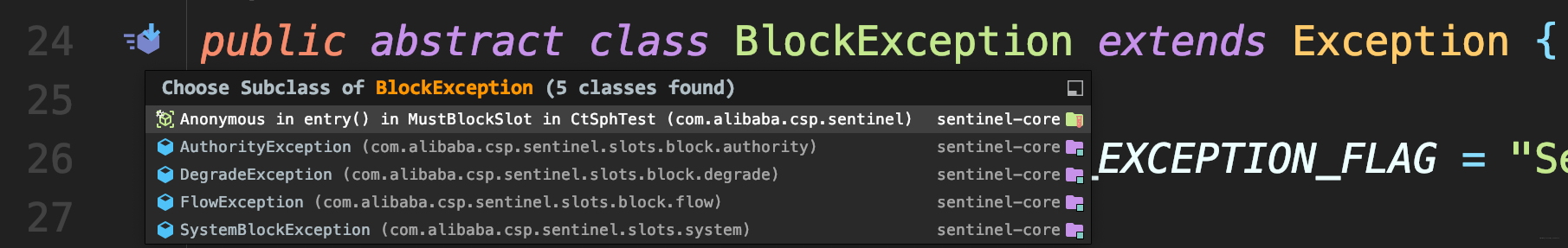

進入 BlockException 例外分支，代表該次請求被流量控制規則限制，一般會讓代碼走入到熔斷降級邏輯，當然，BlockException 其實有好多個子類

亦可 catch 具體子類處理，

SphU#entry 方法的引數：

• 第一個引數
  標識資源，通常就是我們的介面標識，對于資料統計、規則控制等，我們一般都是在這個粒度上進行的，根據這個字串來唯一標識，它會被包裝成 ResourceWrapper 實體，

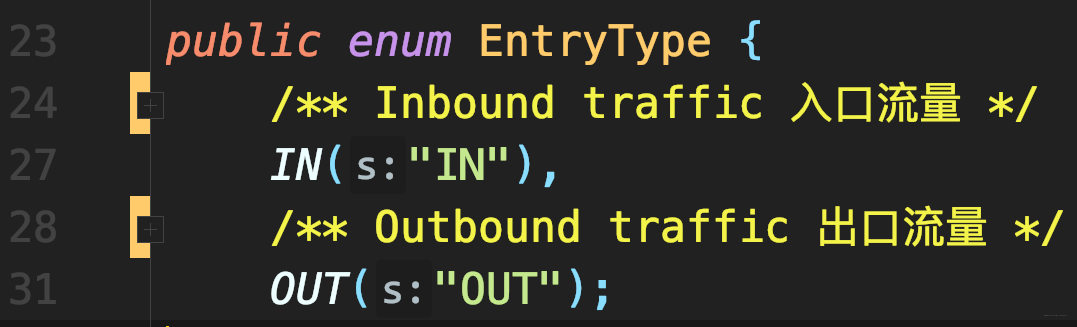

• 第二個引數
  標識資源的型別


  • EntryType.IN
    入口流量，比如我們的介面對外提供服務，那通常就是控制入口流量

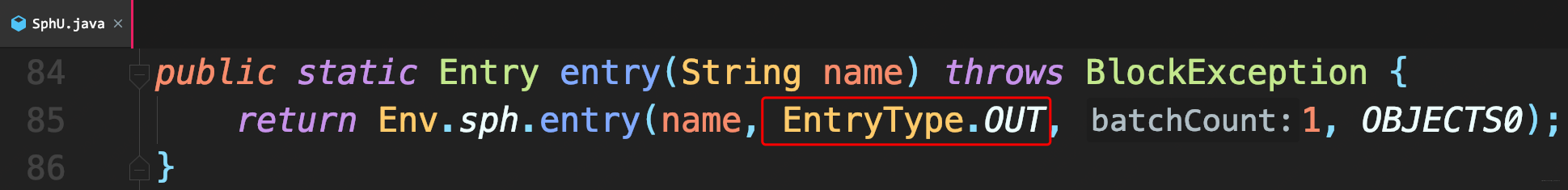

  • EntryType.OUT

    默認就是出口流量，它的業務需要呼叫訂單服務，像這種情況，壓力其實都在訂單服務，那就指定它為出口流量，

流量型別在 SystemSlot 類中用以實作自適應限流，根據系統健康狀態來判斷是否要限流，如果是 OUT 型別，由于壓力在外部系統中，所以就不需要執行該規則，

若在一個方法中寫，要注意內層的 Entry 先 exit，才能做外層的 exit，否則會拋出例外，原始碼角度來看，是在 Context 實體中，保存了當前的 Entry 實體，

原始碼決議

ContextUtil

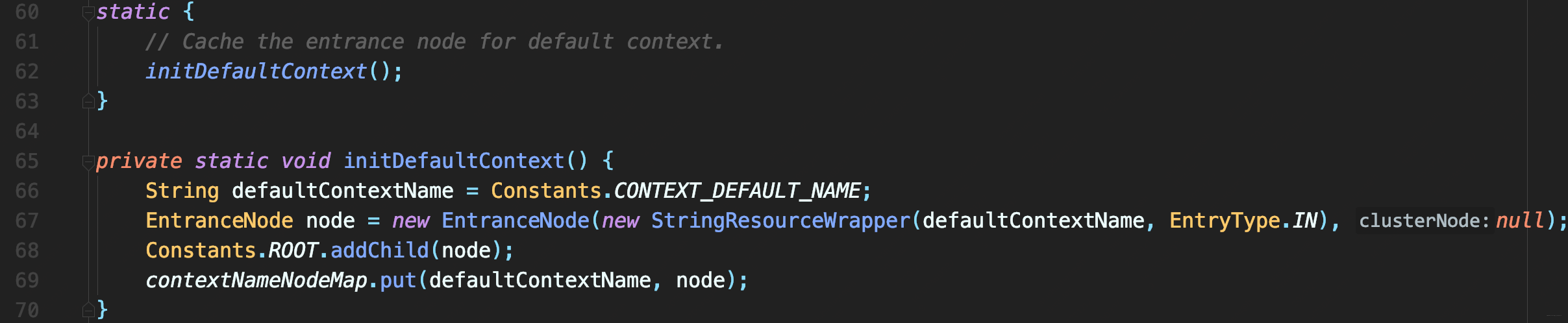

static 代碼塊

這里會添加一個默認的 EntranceNode 實體，

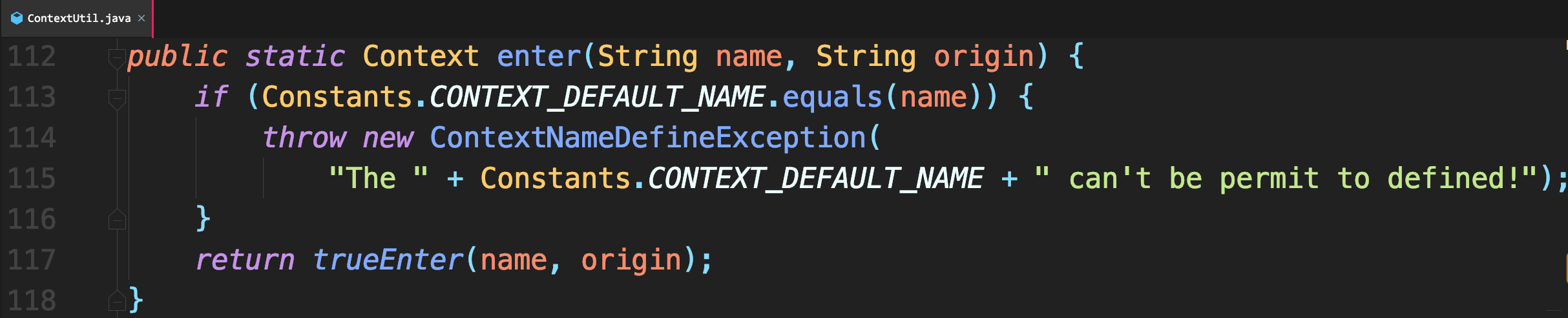

enter

該行代碼可不寫，通常情況下，都不會顯示設定 context，

ContextUtil.enter("user-center", "app-A");

如果不顯式呼叫該方法，就會進入到默認 context，

然后上面的這個方法會走進 ContextUtil#trueEnter，添加名為 “user-center” 的 EntranceNode 節點：

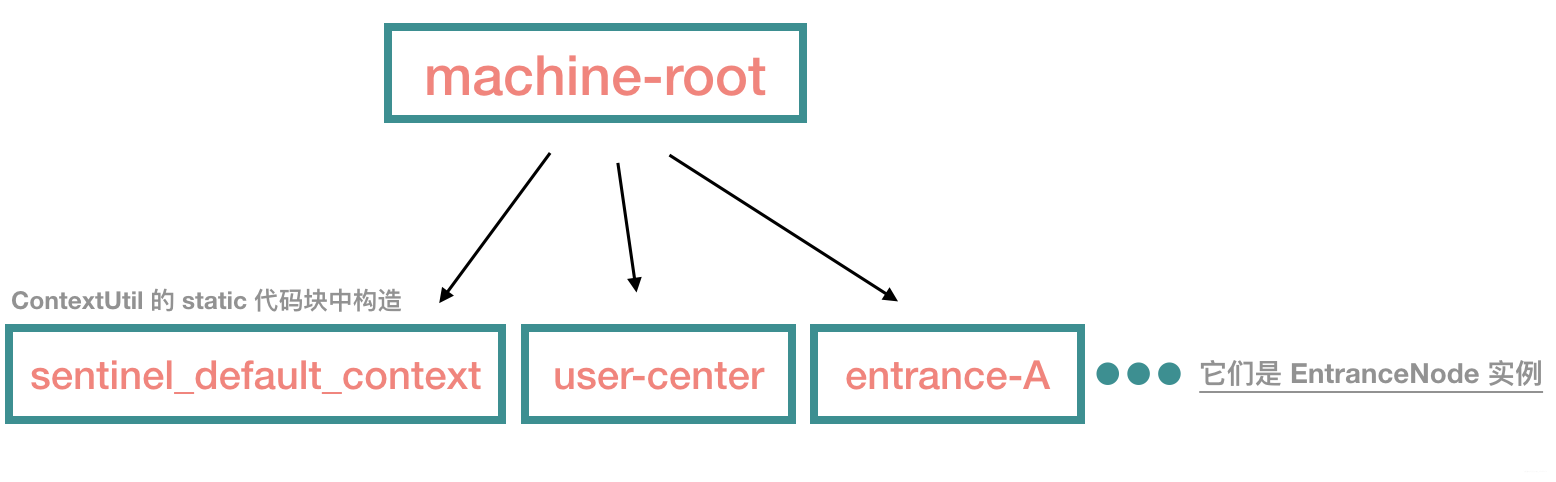

若不顯式呼叫 ContextUtil#enter，那 root 就只有一個默認節點 sentinel_default_context，

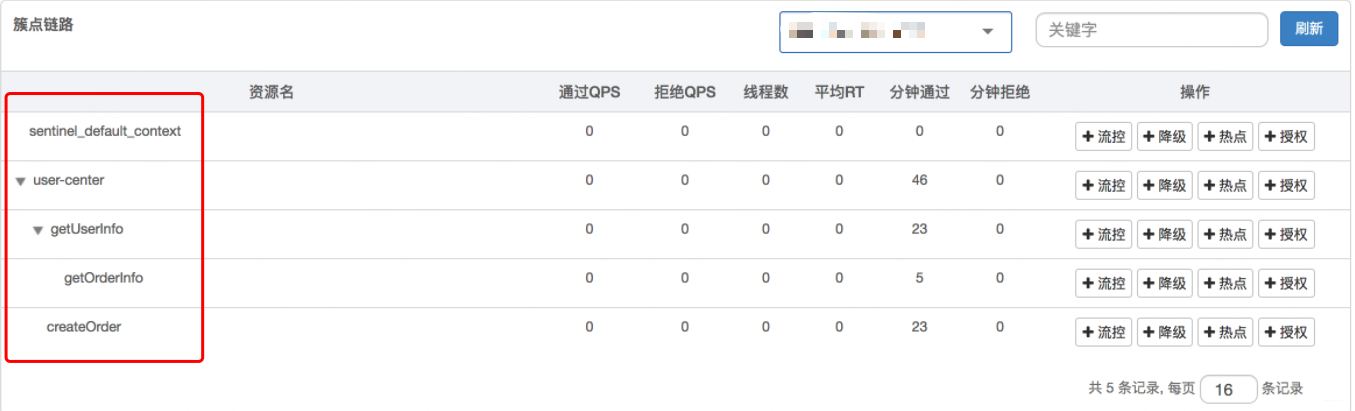

context，執行緒執行的背景關系，在 Sentinel 中對于一個新的 context name，Sentinel 會往樹中添加一個 EntranceNode 實體，所以它的作用是為了區分呼叫鏈路，標識呼叫入口，在 sentinel-dashboard 中，我們可以很直觀地看出呼叫鏈路：

SphU

entry

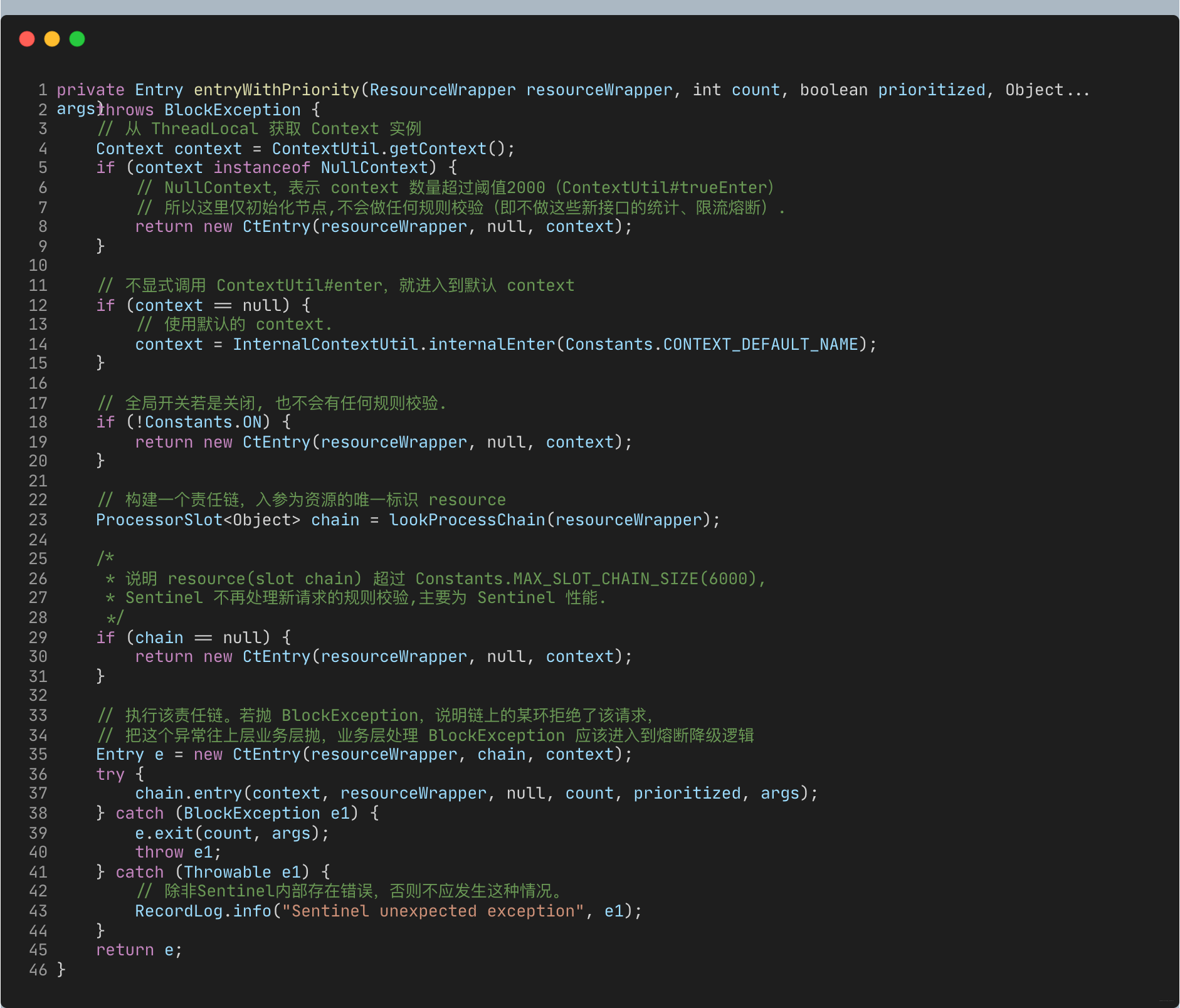

CtSph#entryWithPriority

lookProcessChain(resourceWrapper)

鏈中每一個節點是一個 Slot 實體，這個鏈通過 BlockException 例外來告知呼叫入口最終的執行情況，

Sentinel 提供了 SPI 端點，讓我們可以自己定制 Builder，如添加一個 Slot 進去，

由于 SlotChainBuilder 介面設計，我們只能全域所有的 resource 使用相同的責任鏈配置，

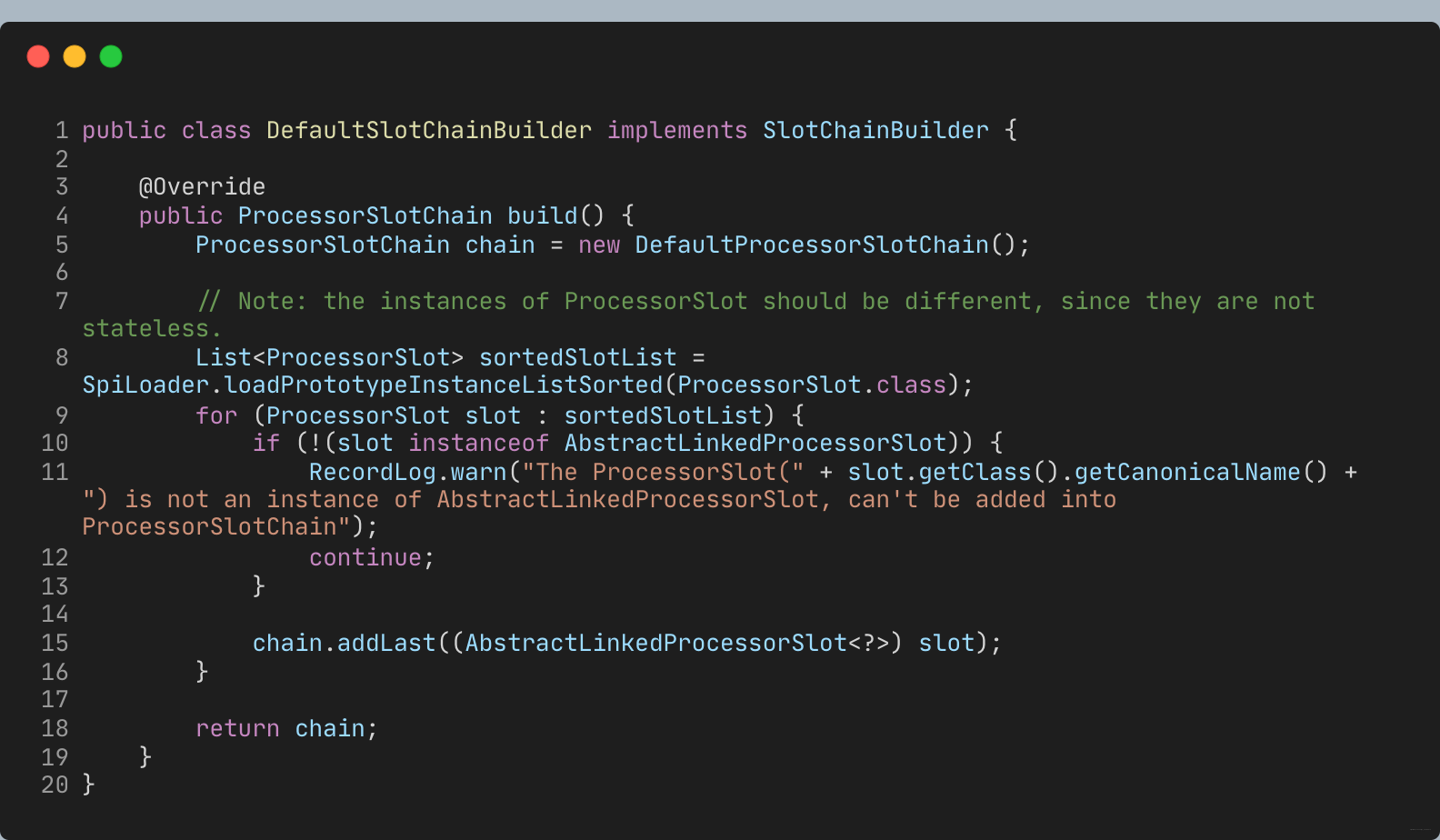

按照默認的 DefaultSlotChainBuilder 生成的責任鏈繼續原始碼，
對相同的 resource，使用同一責任鏈實體，不同 resource，使用不同責任鏈實體，
resource 實體根據 resource name 來判斷，和執行緒沒有關系，
