摘要

Tailor [1]是西瓜視頻 Android 團隊開發的一款記憶體快照裁剪壓縮工具，廣泛用于位元組跳動旗下各大 App 的 OOM 治理及例外排查，收益顯著，在西瓜視頻上更是取得 OOM 降低95%以上的好成績，Tailor 工具現已開源，本文將通過原理、方案和實踐來剖析 Tailor 的相關細節，

背景

穩定性治理一直是個老生常談的話題，過去我們調查穩定性問題只能依靠堆疊和原始碼，但很多時候堆疊是遠遠不夠的，對于嚴重依賴的資料只能臨時增加埋點后再次上線搜集，這期間還會遇到能不能搜集到和怎么搜集的問題，使得我們治理穩定性問題時常常過于局限和被動，探尋通用、高效、便捷的例外資料搜集方案一直是我們在治理實踐中努力的方向，

西瓜視頻 Android 團隊基于Java 堆記憶體快照，搭建了一套相對完整的通用例外資料搜集系統，能夠在例外發生時，嘗試 dump 出一個相對完整的記憶體快照檔案，必要的時候借助云控系統實作快斬訓撈，最終通過記憶體快照輔助調查那些棘手的穩定性問題，以提升穩定性問題的治理效率，如何高效、安全、便捷的獲取記憶體快照，是整個通用例外資料搜集系統里關鍵的一環，

記憶體快照的作用

OOM 治理

我們知道記憶體快照是治理 OOM 問題及其他型別的記憶體問題的重要資料源，其重要性可以簡單理解為：記憶體快照是解決常規堆記憶體 OOM 問題的充分條件，同時，記憶體快照中保存的物件資訊和依賴關系也是靜態分析記憶體泄漏的關鍵，是所有記憶體泄漏檢測工具的基石，

Crash 治理

記憶體快照中保存的資料，很多時候也是調查其他型別例外的重要參考，比如 Activity、Fragment、View 狀態等、Framework 層及第三方物件的資料等，必要的時候都可以用來分析例外問題，作為通用資料大大減少了定向埋點的煩惱，同時也覆寫了很多無法滲透到的場景，

為什么要做裁剪

為了能在需要的時候為各類例外提供資料支持，必須要保證資料的穩定，這就需要解決快照在 dump、存盤、傳輸等環節可能存在的問題，不僅包括存盤空間和流量消耗問題，還包括隱私和安全性問題，

存盤

以 LargeHeap 應用為例，其 OOM 時的記憶體快照大小通常在512M左右，不經過裁剪的話只能存盤在App的外部存盤空間或者 SDcard 上，這就會遇到空間不足或者 SDcard 的權限問題（ Android 11對 App 的外部存盤空間也做了權限限制），沒有足夠穩定的存盤空間，快照dump成功率將會大幅降低，

傳輸

傳輸程序對于資料的大小是非常敏感的，首當其沖的就是流量消耗問題，其次更小的快照傳輸耗時更少，回傳的成功率也會大幅提升，

隱私

記憶體快照是虛擬機堆記憶體資料的完整 copy，這其中可能包含有賬號、Token、聯系人、密鑰以及其他可能存在隱私的圖片/字串等，隱私資料是必須要裁剪掉的，

記憶體快照裁剪方案

目前已知的裁剪方案有種：一種是已開源的 Matrix 方案，另一種是本人在 2018 提出的 hprof 流裁剪方案，Matrix 方案分為兩步：先通過 Debug.dumpHprofData 直接 dump 出一個完整的 hprof 檔案；然后通過分析 hprof 檔案分別裁剪掉資料相同的 Bitmap 物件和 String 物件，其裁剪方案存在以下問題：

原生介面直接 dump 出的 hprof 檔案過大，存盤問題不好解決；
裁剪程序中涉及到大檔案 I/O 和 hprof 分析，對 App 性能的影響不好控制；
裁剪不徹底，快照中仍然存在大量無用資料和可能存在的隱私問題，

hprof 流裁剪則是基于 hprof 檔案格式，在 hprof 檔案寫入程序中進行裁剪壓縮，存盤空間問題大幅改善，也沒有大檔案 I/O 和 hprof 分析程序帶來的性能問題，該方案源于實際的 OOM 治理需求，并參考了hprof 檔案的格式定義，相關考慮如下：

治理需要

對于 OOM 問題，只有物件大小和參考關系是必須的，其余資訊都是次要的；
OOM 時占比最大的物件通常是 Bitmap/String，這些物件的資料主要消耗在 byte[] 、 char[]；
Java 堆中的明文隱私資訊通常以 Bitmap/String 的形式存在，

hprof格式

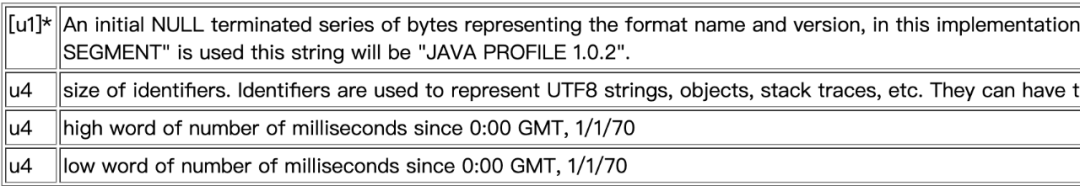

hprof [2]檔案有明確定義，其資料組織形式比較簡單，整體可分為 Header和 Record 陣列兩部分，相關資料組織定義如下：

Header: "JAVA PROFILE 1.0.2" + indetifiers + timestamp (13byte + 4byte + 8byte)

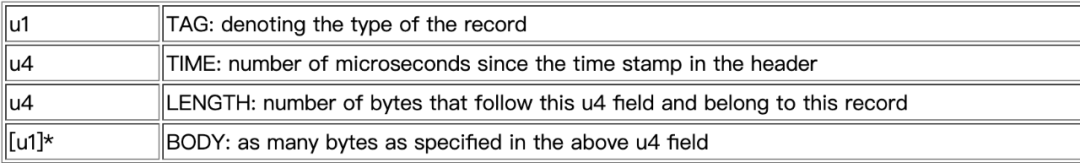

Record：tag + time + length + body（1byte + 4byte + 4byte + byte[$length]）

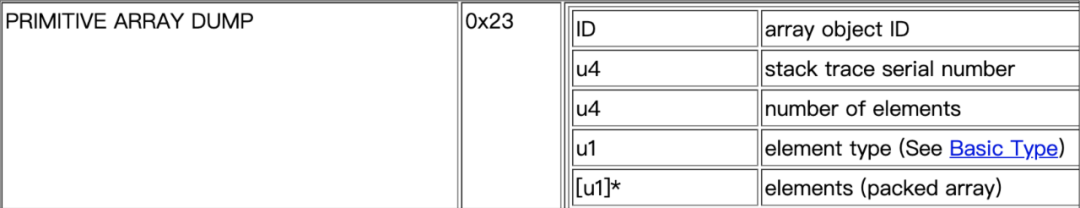

Android 上 dump 出的 hprof 檔案雖然也遵循 hprof 格式，但也有所不同，典型的是其一級TAG只有：STRING、LOAD_CLASS、HPROF_TAG_STACK_TRACE、HEAP_DUMP_SEGMENT、HEAP_DUMP_END，HEAP_DUMP_SEGMENT 又分了很多二級 TAG ，這些二級 TAG 中既有標準 hprof 定義的，也有 Android 自定義的 TAG，跟裁剪關系比較緊密的二級 TAG 是 PRIMITIVE_ARRAY_DUMP，存放的是諸如 byte[] 、char[] 、int[]等型別的資料，其格式如圖所示：

通過 hprof 格式定義可以發現，直接裁剪掉所有的 byte[]和 char[]就可以實作對 Bitmap/String 物件的裁剪，同時其資料格式定義中還存在大量的無用資料，比如 timestamp、class-serial-number、stack-serial-number、reserved 資料等等，4byte 的 length/number 等也可以壓縮成 3byte 或者 2byte 等等，

Tailor 裁剪壓縮實作

如果只為了治理 OOM，可以進行最大化裁剪（如byte[]、char[]、boolean[]、short[]、float[]、int[]、double[]、long[]、hprof格式裁剪），甚至可以只保留 app-heap，但作為通用例外資料，西瓜視頻也會在必要的時候，通過回撈快照來分析非 OOM 類的例外，甚至是 native 例外，隨著穩定性治理的深入，快照更多是用來分析非 OOM 例外，對于非 OOM 例外，快照的完整性尤為重要，同時非 OOM 的 crash 堆記憶體通常較小，最大化裁剪沒有必要，綜合考慮之后 Tailor 只保留了 byte[]、char[] 和 hprof 格式裁剪，

快照 dump 的程序大致可以分為 5 步，Tailor 只關注 open 和 write 環節，通過 xHook [3]（針對 Android 平臺 ELF 的 PLT hook庫）在 native 層 hook dump 程序必然會呼叫到的 open/write 函式，以此實作對hprof 檔案寫入流的代理，進而進行 hprof 流裁剪，為了進一步降低寫入后的檔案體積，Tailor 會在裁剪之后直接進行 zlib 流壓縮，流程大致如下：

呼叫 Tailor.dumpHprofData() 時，會依次呼叫 nOpen()、Debug.dumpHprofData()、nClose()；
nOpen 在 native 層開啟對 int open(const char* __path, int __flags, ...)和 ssize_t write_proxy(int fd, const char*buffer, size_t count) 的 hook 代理；
Debug.dumpHprofData 執行中會先調到 open 函式，hook 代理邏輯會過濾出目標檔案的 fd；調到 write 函式時 hook 代理邏輯通過 fd 過濾出目標檔案的寫入資料進行裁剪壓縮；
nClose 邏輯清除之前的 hook 代理，

// isGzip 是否在裁剪之后進行zip壓縮
public static synchronized void dumpHprofData(String fileName, boolean isGzip) throws IOException {
       nOpen(fileName, isGzip);
       Debug.dumpHprofData(fileName);
       nClose();
}

Tailor 裁剪壓縮效果

實際的裁剪效果取決于具體現場，OOM 現場的快照通常比較大（LargeHeap/非 LargeHeap 的差異也很大），非 OOM 的則要小很多，根據西瓜視頻（LargeHeap）的實踐經驗可以得出以下資料：

體積
- OOM：約 50%可以裁剪壓縮到 10M 以內，
- 非 OOM：約 60%可以裁剪壓縮到 5M 以內，約 90%可以裁剪壓縮到 10M 以內，
耗時
- 同原生 dump 耗時相差很小：dump 程序的耗時主要集中在兩次 ProcessHeap 呼叫和檔案寫入上，
穩定性
- 基本沒有穩定性問題：此開源版本已運行半年以上，未發現有 Tailor 相關的 crash，

西瓜視頻治理實踐

西瓜視頻匯集了短、中、長各類視瞥澩，人均使用時長超過 100 分鐘，同時啟動次數又相對較少，導致記憶體問題會被放大，進而導致治理難度加大，以西瓜視頻 Android v4.0.0 為例，這期間 Java crash 約為 6.5? 左右（影響用戶的 DAU 占比），而其中 OOM 就高達 3.4?，占比過半，

OOM 問題常見的治理思路，基本都是通過記憶體泄漏檢測工具實作的，這類工具的局限性在于其輸出的是孤立的記憶體泄漏 case，缺少對整體堆記憶體影響的評估，無法從泄漏中看出 OOM 的直接原因，還存在比較嚴重的誤報行為，雖然后續很多新的工具在性能上有所提升，但本質仍屬于 LeakCanary 這一體系，并未從根本上解決工具在治理 OOM 時所面臨的問題，

針對這種情況，西瓜視頻 Android 完全拋棄了線上記憶體泄漏檢測機制，開發完善了 Tailor 記憶體快照裁剪壓縮工具，并以此為核心制定了線上線下同步治理的長效策略：

線下開發、回歸、Monkey、壓測等環節自動集成 LeakCanary 檢測記憶體泄漏；
線上 OOM 時通過 Tailor 主動 dump 記憶體快照，通過回撈快照精準分析 OOM 問題，

該策略將治理防范的重點放到了線下，在建設完善記憶體問題前置發現能力的同時，也避免線上分析帶來的性能影響和問題規模爆炸，同時，通過 Tailor 記憶體快照裁剪壓縮工具和回撈機制，使得整個記憶體優化治理形成倍訓，以線下防范為主，線上精準治理為輔，線上反哺線下，既可以精準高效地治理線上所有的堆記憶體 OOM 問題，又補充完善了線下監控體系，

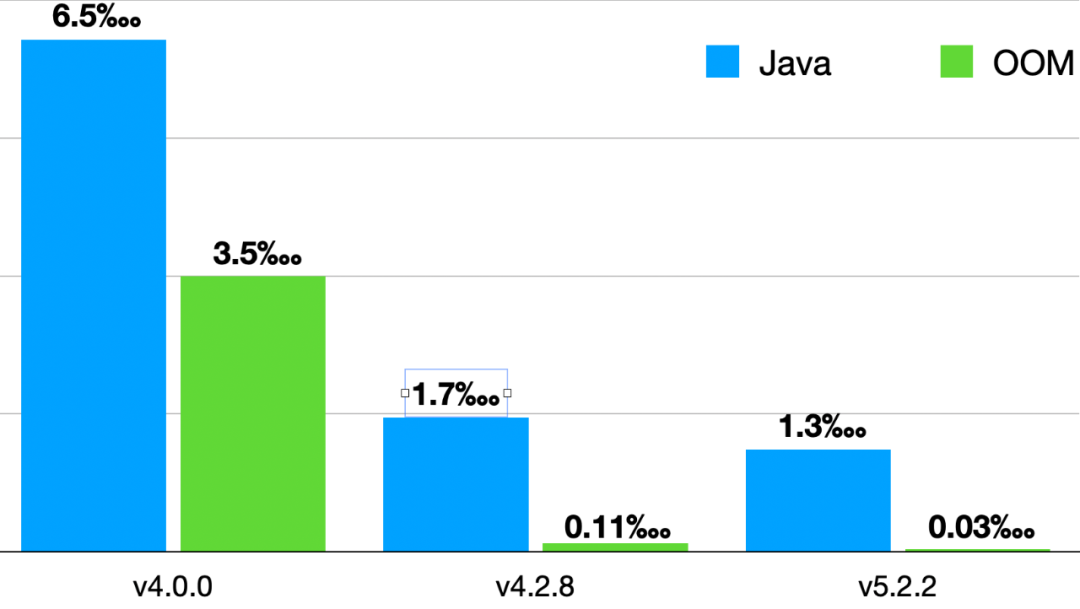

經過一段時間的治理，西瓜視頻 Android 新版本的 Java 堆記憶體 OOM 問題從 3.5? 降低到了 0.03?，直接降低了兩個數量級，并能長期以極低的人力投入保持下去，與此同時，我們也通過記憶體快照解決了大量迭代程序中遇到的其他型別的棘手的例外，不僅拓展了穩定性治理的思路，也沉淀出了新的穩定性治理的方法論，

在實際治理程序中，很多時候對于堆堆疊無法直接定位的問題，我們只能通過分析業務代碼、分析增量代碼、AB 實驗等方法來定位，當第二次遇到時，即便知道原因，仍然需要重復之前繁瑣的調查，治理經驗太過主觀，很難傳承，而通過記憶體快照則不會有此類問題，快照的分析程序是客觀可重復的，每解決一類問題，后續再遇到是完全可以復制之前的分析程序的，

堆記憶體 OOM 治理

事實上由于泄漏直接導致的 OOM 問題相對較少，能直接導致 OOM 或者記憶體水位比較高的，更多的是業務邏輯、快取邏輯等，這些很多是現有檢測工具覆寫不到的，事實上對于大多數 App 而言，實際能夠導致 OOM 的原因十分有限，通過快照可以很直觀的發現問題，

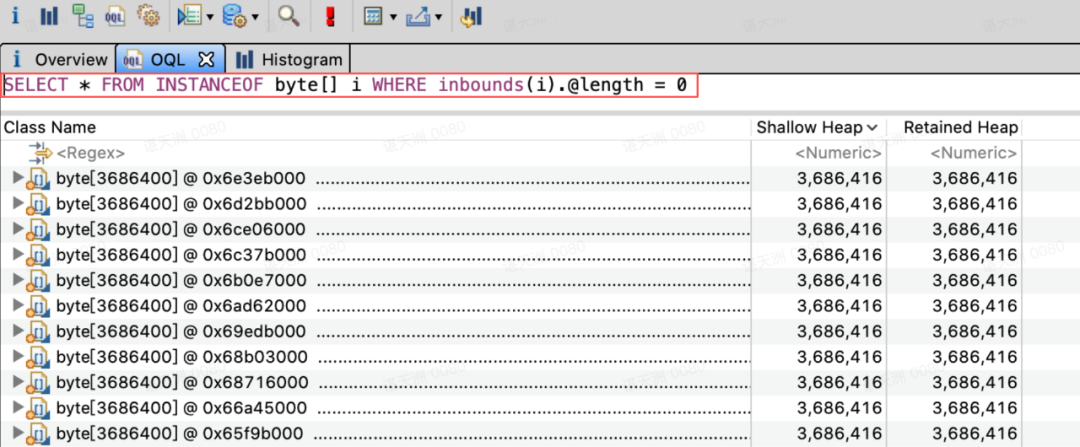

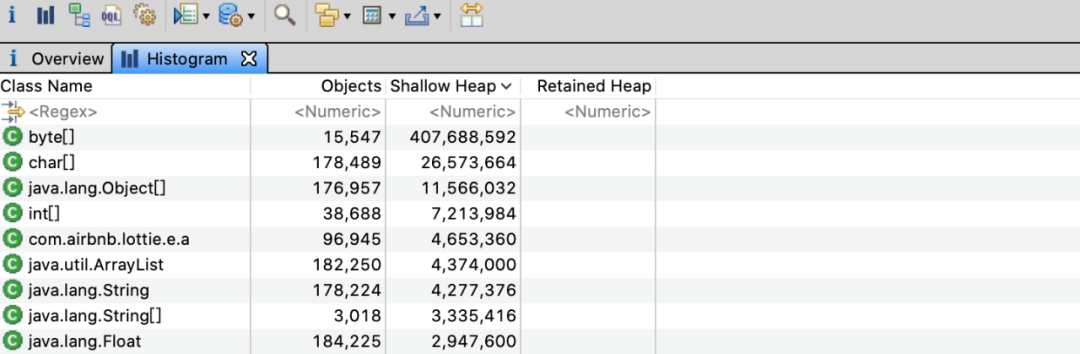

上圖所示的是一個 OOM 現場，通過記憶體泄漏檢測工具，的確可以找出多處泄漏，但都不是導致 OOM 的根本原因，即便修復了這些泄漏，顯然也無法解決此類 OOM 問題（Android 硬體加速邏輯的漏洞，導致大量 byte[] 被 JNI Global 持有而泄漏），

其他Crash治理

記憶體快照也是及其重要的資料現場，對于調查資料狀態相關穩定性問題，是極為重要的資料補充，如果我們在非 OOM 類的 crash 時，也能獲取記憶體快照，那么就獲取了crash 時完整的記憶體狀態，對于堆疊無法定位的問題，可以結合原始碼和快照資料來輔助調查問題，以下是三個典型的案例：

案例1

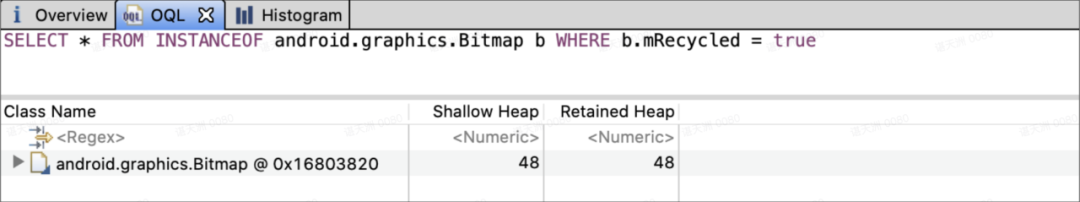

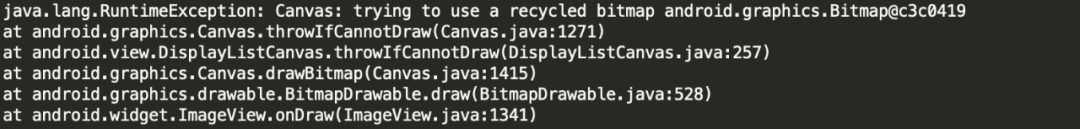

上圖是一個比較常見的 Java crash 堆疊，堆疊中沒有業務相關的資訊，對于業務比較復雜的 App，傳統手段很難快速定位，通過快照來調查此問題，就變得非常簡單了：MAT 里先篩選出 mRecycled 為 true 的 Bitmap 物件，再通過「Path to GC Roots」即可定位，

案例2

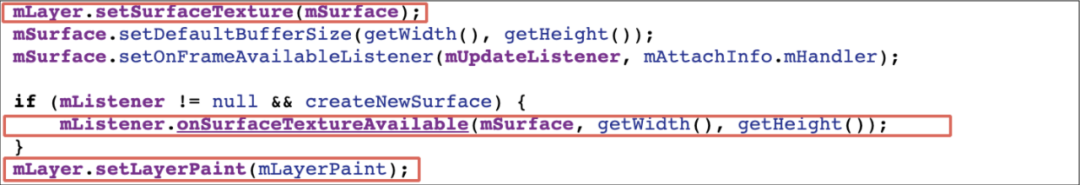

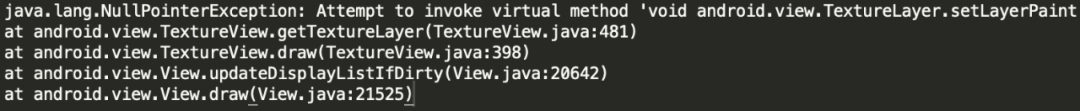

上圖同樣是沒有任何業務資訊的 crash 堆疊，通過原始碼判斷是在 mListener.onSurfaceTextureAvailable 回呼里間接將 mLayer 置空導致的，由于置空代碼位于 Framework 層，無法通過打點拿到相關 trace，

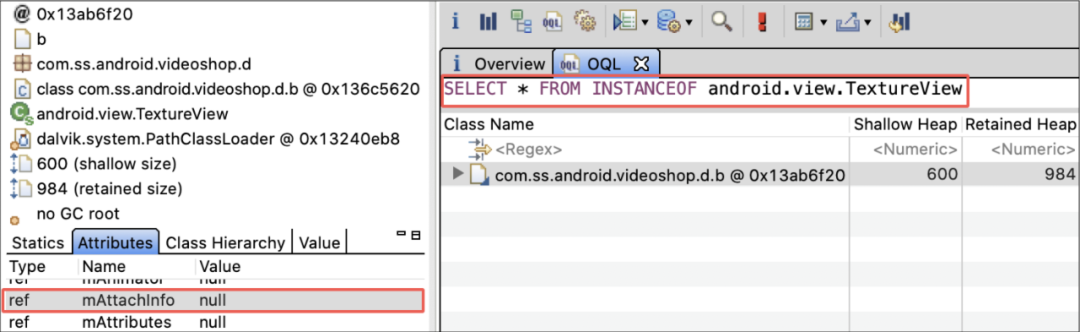

最后我們通過快照過濾出 crash時的 TextureLayer 實體，發現其 mAttachInfo 為 null，斷定是在回呼里執行 removeView 而最終導致 mLayer 被置空的，再通過這個 TextureLayer 實體逐層向上找到 mParent 為 null 的節點，最終找定位到被 remove 的上層節點，進而定位到了問題場景，

案例3

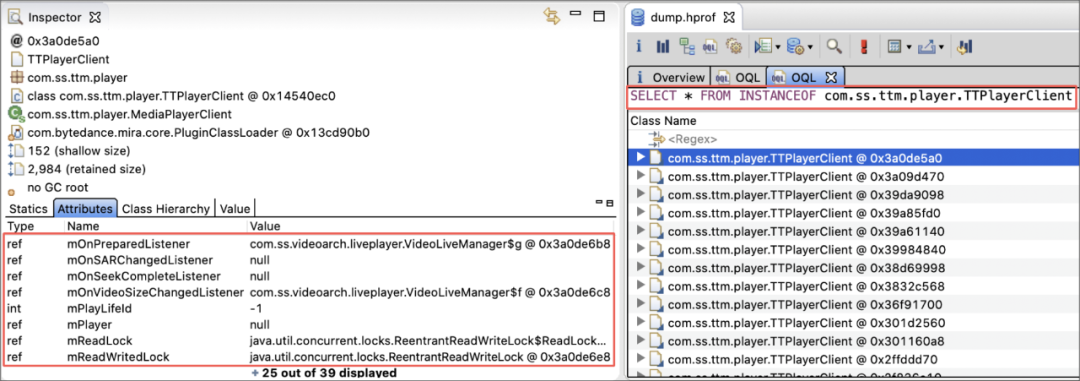

西瓜視頻里經常遇到 OutOfMemoryError: pthread_create (1040KB stack) failed 型別的 native OOM，有一類明確因為播放器實體過多，導致 native 層快取占用過大而 OOM 的，究竟是播放器自身的問題，還是業務層的問題很難判斷，如果通過針對性的埋點來搜集資料太被動，而通過快照里 Java 層 player 物件的狀態、參考關系來判斷則非常簡單，此類問題前后有三類：業務層未正確釋放 player、player 的異步 release 被 block、standard 的 Activity 過多導致 player 實體過多等，

根據西瓜視頻團隊的實踐，大量無法通過堆疊來定位的問題，通過快照則可以很輕松的定位到原因，那些即便不能直接定位到問題原因的 case，記憶體快照也可以提供必要的資料支持，以下是西瓜視頻團隊實踐中總結出的典型的可以通過記憶體快照來輔助調查的問題分類：

Framework：完整的 Activity、Fragment、View 狀態，完整的 Framework 層資料&狀態，
插件類問題：有完整的插件&狀態資訊、Class、Classloader 及 dex 資訊等等，
業務層問題
第三方問題

記憶體快照裁剪后續

作為一個立足于提升穩定性治理效率的基礎工具，能在必要的時候為任何可能的例外提供完整通用的資料現場，是其當仁不讓的職責，能否提供完整的資料現場，核心集中在 dump、存盤、傳輸三個環節，因而 dump 速度、體積、完整性也就成為了核心優化方向，基于目前的成果，對比 Android 原生的快照 dump 邏輯，記憶體快照裁剪壓縮工具在以下方面還有進一步的優化提升空間：

裁剪壓縮比

在保證快照資料盡可能完整的前提下，怎樣進一步裁剪體積是個矛盾的問題，基于 hprof 格式裁剪仍有很大空間，同時，也可以探索其他高效的裁剪方案，以裁剪掉最終分析時用不到的資料，

裁剪壓縮速度

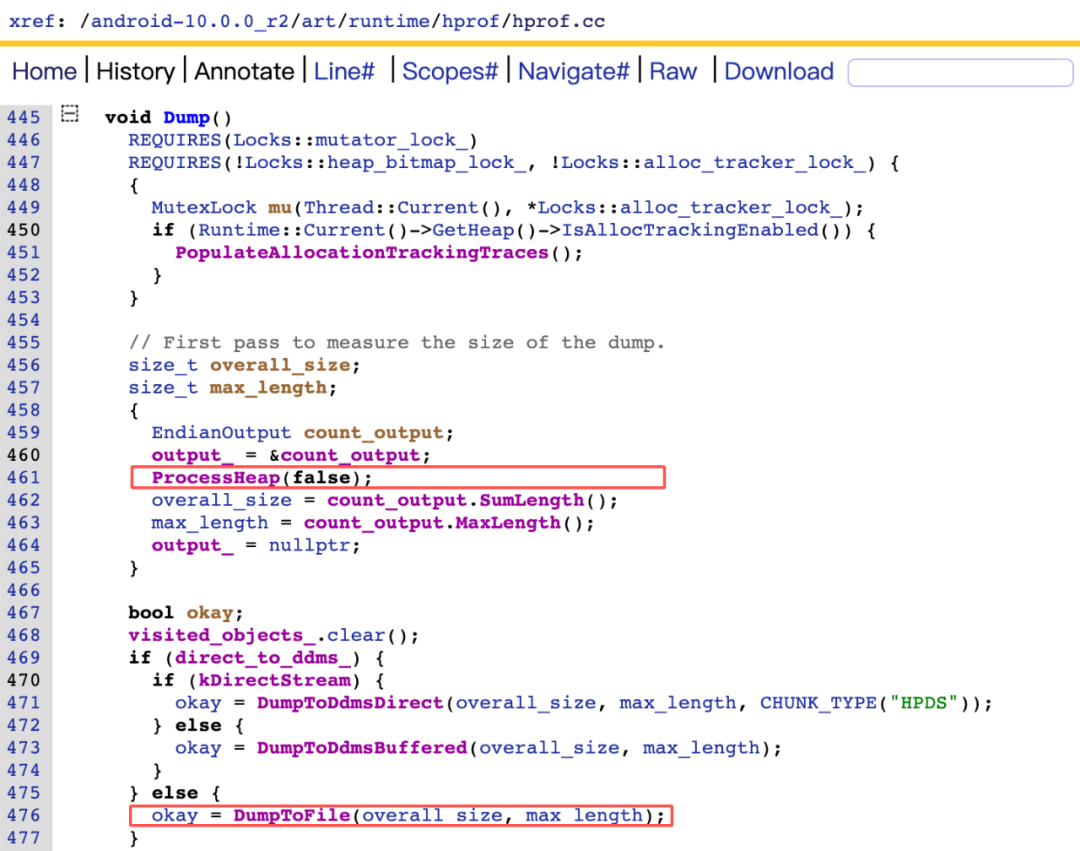

目前 Tailor 的裁剪壓縮耗時跟原生 dump 耗時比較接近，這是因為裁剪壓縮的程序耗時有限，主要時間消耗在兩次呼叫 ProcessHeap 和檔案寫入上，直接干掉第一次呼叫將會大幅減少整個 dump 耗時，

Dump記憶體消耗

Android 快照 dump 是在 native 層完成的，dump 程序中每個 Record 都是通過 std::vector<uint8_t> 先快取之后，再寫入到檔案里的，實際 dump 程序中 Record 可能會非常大，這時就需要額外申請記憶體，而當我們是在 native 記憶體不足的 crash 現場，dump Java 堆記憶體快照時會大概率失敗（大多數 native 記憶體不足都是由于 Java 層的業務邏輯導致的，必要的時候可以通過 Java 堆現場來定位問題），如何保證在 native 記憶體不足時，也能成功 dump 記憶體快照，是值得思考的，

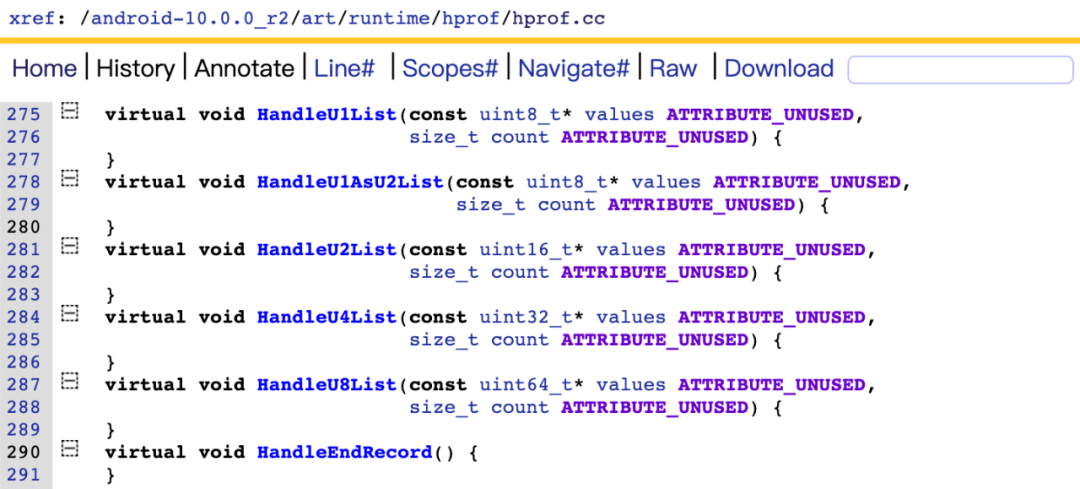

通過分析相關原始碼可以發現，實際只需要 hook 下列介面，就可以代理 Record 的快取程序，直接對攔截到的資料進行裁剪壓縮，就不會有 Record 快取空間的問題，也可以提升快照 dump 的速度，

總結

Android 穩定性治理發展至今，相關的監控工具和方法論并不完善，基于記憶體快照的治理思路和分析方法，將會是傳統穩定性治理體系的重要補充，其分析程序更客觀、直接、高效，有效減少資料埋點的同時也凈化了代碼邏輯，將記憶體快照作為通用例外資料進行搜集可以一勞永逸，

記憶體快照裁剪壓縮是通用例外資料搜集系統里至關重要的一環，是關系到整個技術路線是否通用的核心和關鍵，Tailor 只是邁開了其中的一小步，方案還有很大的優化空間，開源不是終點，我們希望集思廣益、共同探索完善，在 Android 穩定性治理上走的更快更遠，

接下來我們會逐步開源并詳細介紹西瓜 Android 性能穩定性團隊的其他核心監控體系建設，這其中主要有：Raphael（Native 記憶體泄漏監控工具）和 Sliver（高性能 Trace 工具）等，覆寫 Native 記憶體泄漏檢測、ANR 治理、卡頓治理、基礎性能優化等方向，敬請關注！
