一、GaN器件概述
1、作業原理類似于MOSFET，在柵極和源極之間電壓超過開啟電壓的時候，加正壓電流正向流動，加反壓電流發現流動，若柵極和源極之間電壓小于開啟電壓，加正壓無正向電流，加反壓有反向電流但反向壓降較大（實驗測量GS66508B有驅動時反向壓降為500mV，無驅動電壓時大于1V）；比MOS開關速度更快；無體二極管

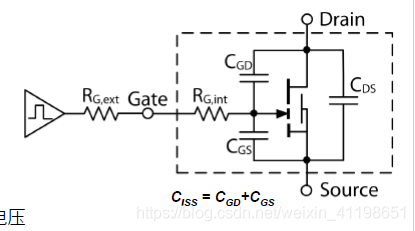

2、寄生引數模型

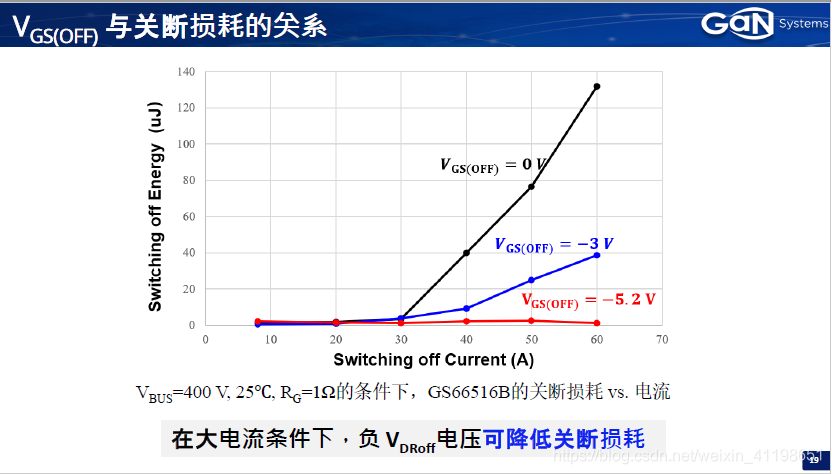

可以通過改變RG控制開關速度；典型值為1.5V；
最大額定值為-20/+10V；

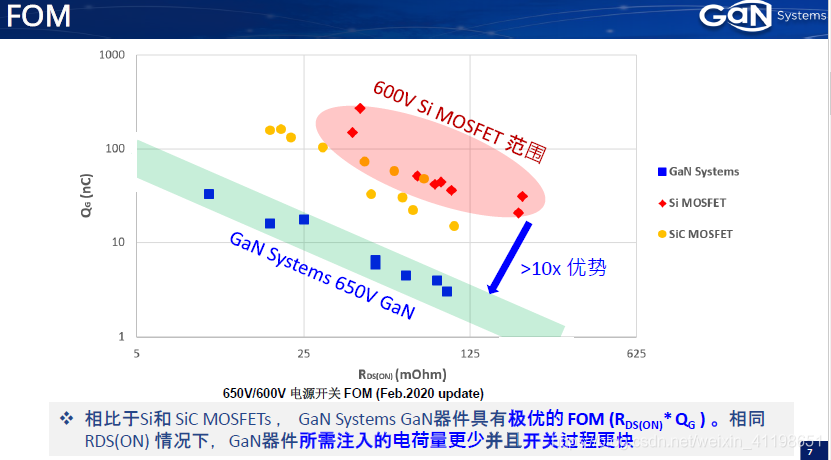

3、器件對比

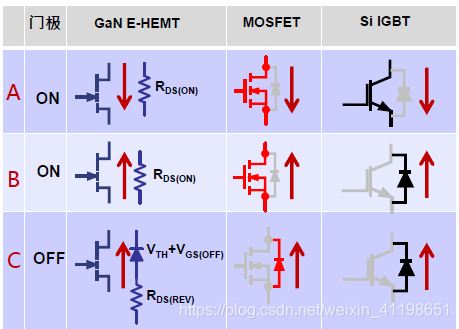

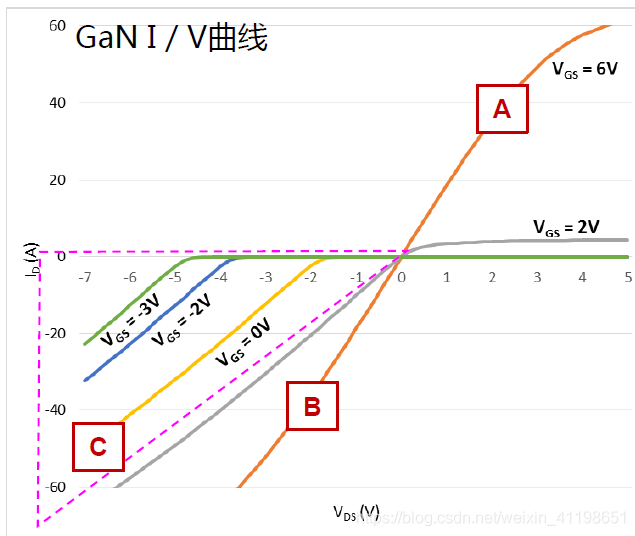

4、反向導通特性
5、沒有反向恢復
二、器件的熱設計
1、溫度越高導通電阻越大，所以需要控制溫度來降低損耗

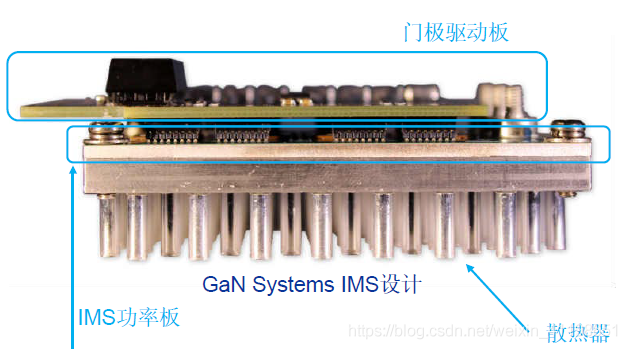

2、頂部散熱設計：散熱材料選擇——散熱安裝——散熱絕緣
3、底部散熱設計：

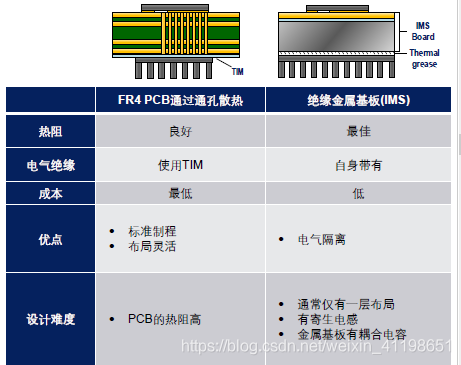

a、選擇是否利用鋁基板（熱阻可降低五倍，但是只能單層板，且有寄生電感和電容）
b、不采用鋁基板，散熱通孔設計：直徑為0.3mm，外圈為0.64mm，不填充通孔；一般一個GaN器件需要64個以上的散熱孔
c、采用鋁基板
4、不同芯片的熱租不同；需要大功率的可考慮器件并聯
5、可以利用spice來仿真溫度變化程序
三、GaN器件的測量注意
1、由于開關速度高，測量方法不對會引入寄生引數

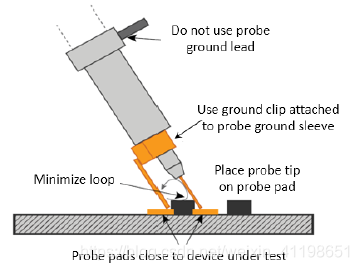

2、示波器應該按照下圖來使用，避免長線干擾造成振鈴和過沖

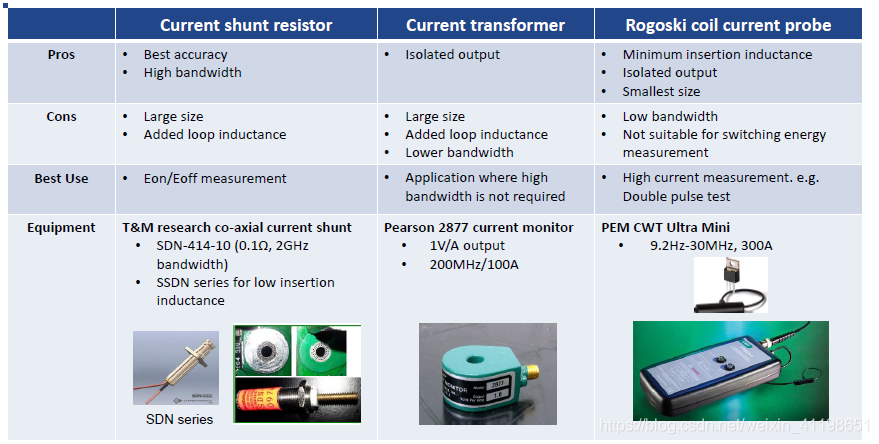

2、電流測量方法

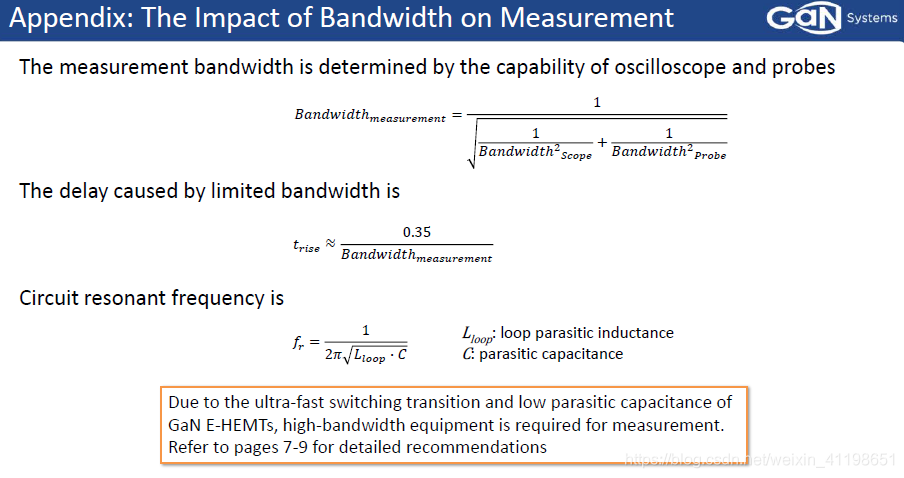

3、測量系統的帶寬一定要足夠
六、GaN的spice模型使用

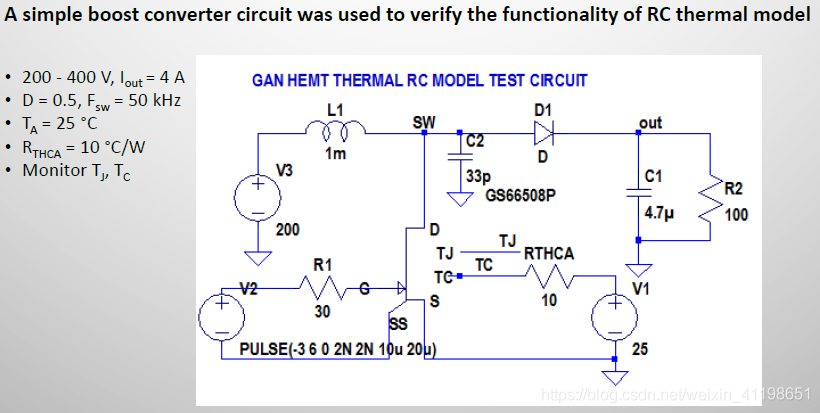

1、GaN System提供了LTspice和Pspice模型，L3等級的模型可以進行熱仿真，在進行熱仿真的時候，只需要測量T1端的電壓即可得到溫度，對于GS66508B的仿真模型來說，TC連接電壓源可設定仿真溫度，TJ測量可以得到芯片溫度

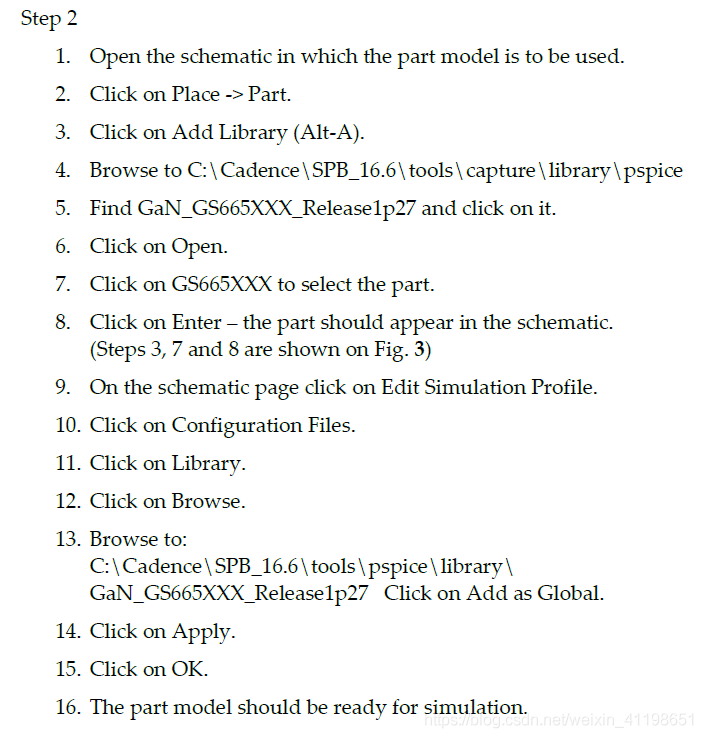

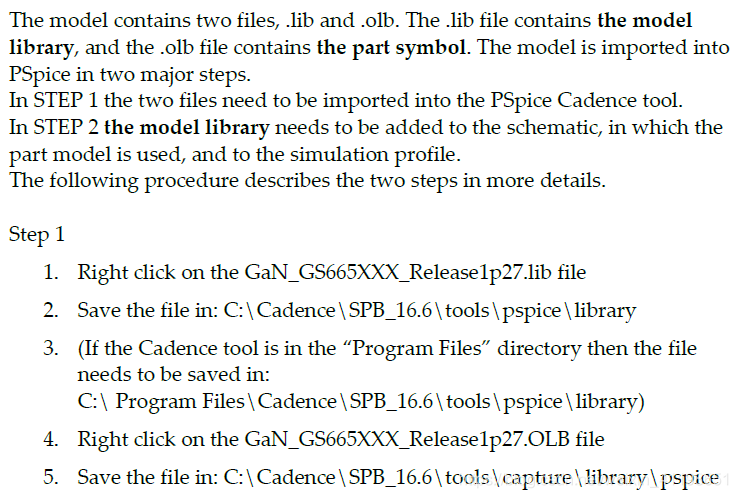

2、匯入Pspice模型到cadence中：

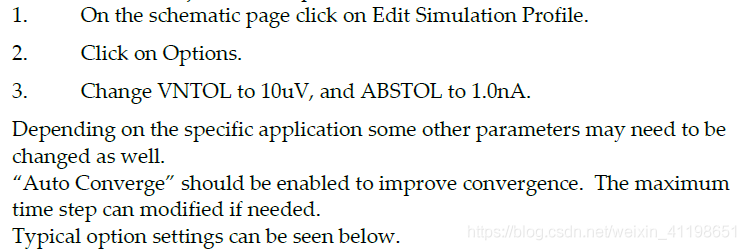

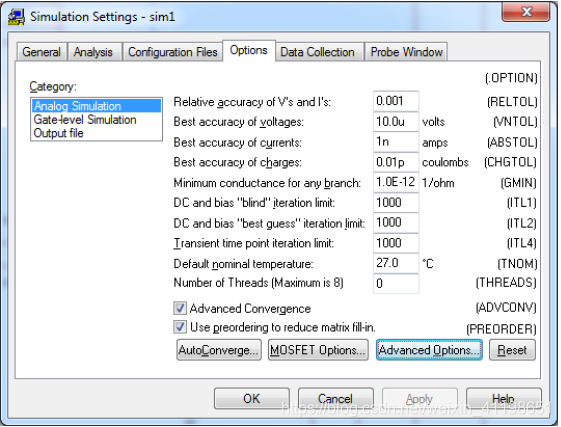

3、Pspice仿真設定：為了更好的收斂，修改VNTOL到10uV，修改ABSTOL到1.0nA，步驟如下：

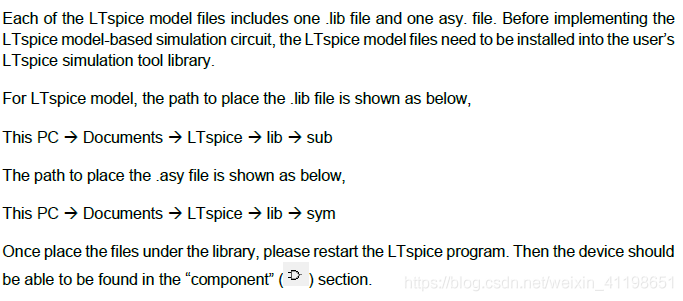

4、LTspice匯入器件
九、GaN元件的PCB布局
1、寄生電感會導致較高的過沖電壓、震蕩和EMI問題
2、PCB LAYout步驟
步驟1：確定原理圖并確定每個關鍵電壓的構成
步驟2：根據設計優先級和電流方向放置組件
將組件盡可能近的放置——根據當前電流方向依次設計組件——如果在最小環所有回路方面有沖突，參考上面的優先級
步驟3：以最佳方式連接組件，通過磁通消除技術減低寄生電感

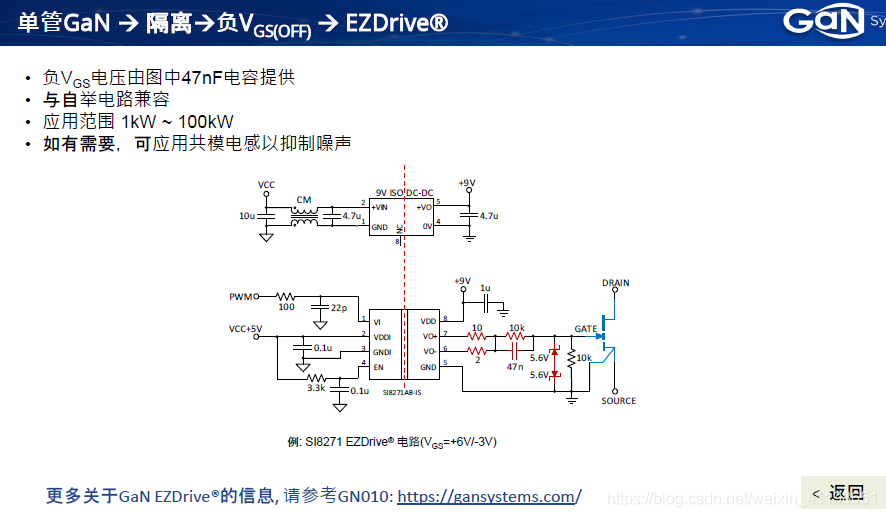

十、EZDrive電路

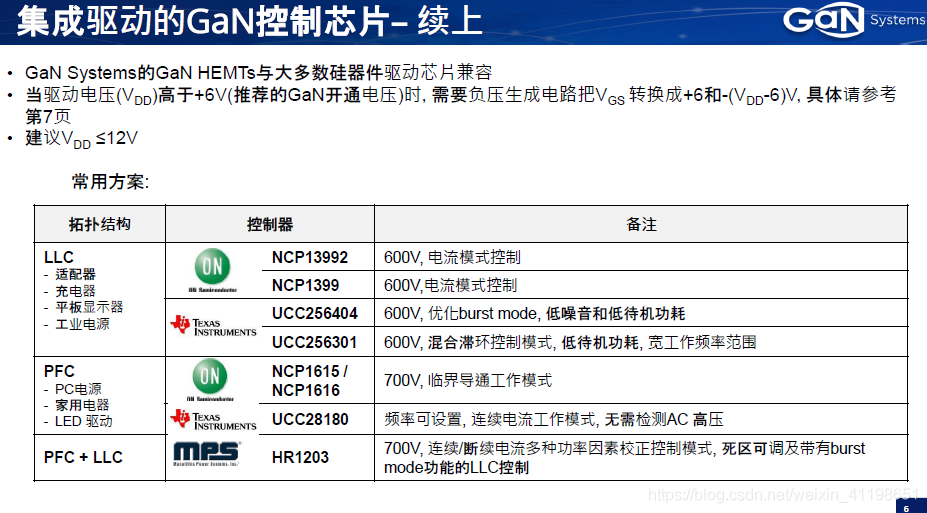

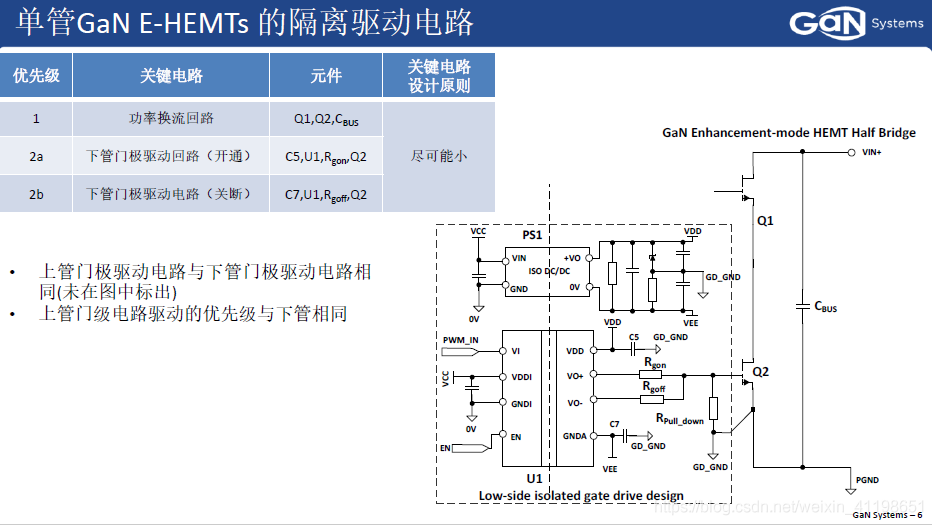

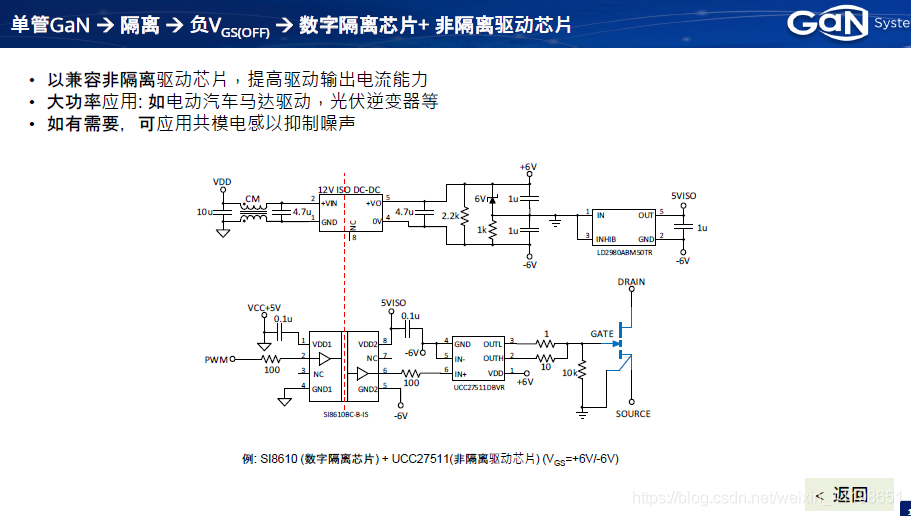

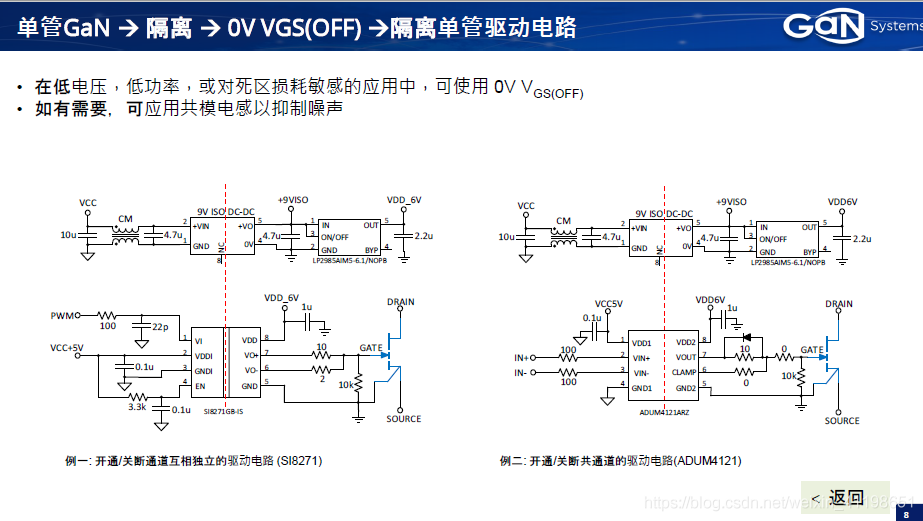

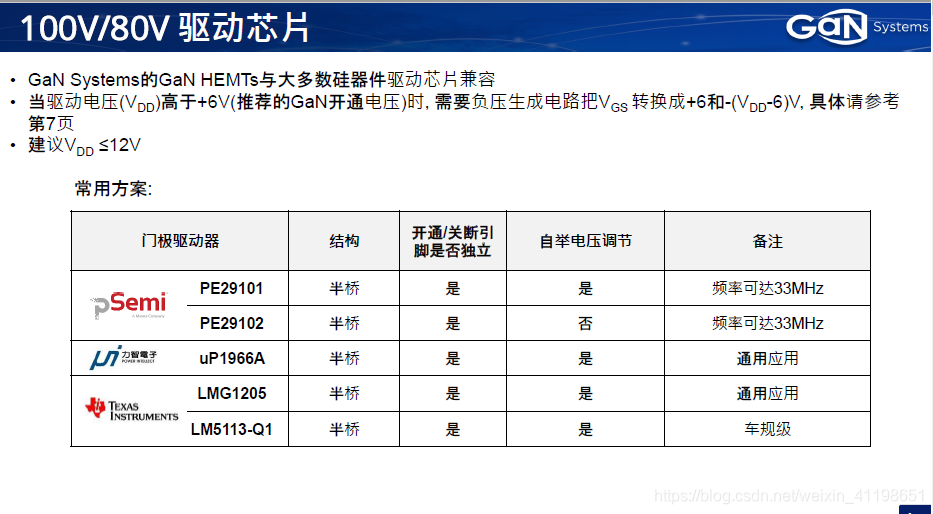

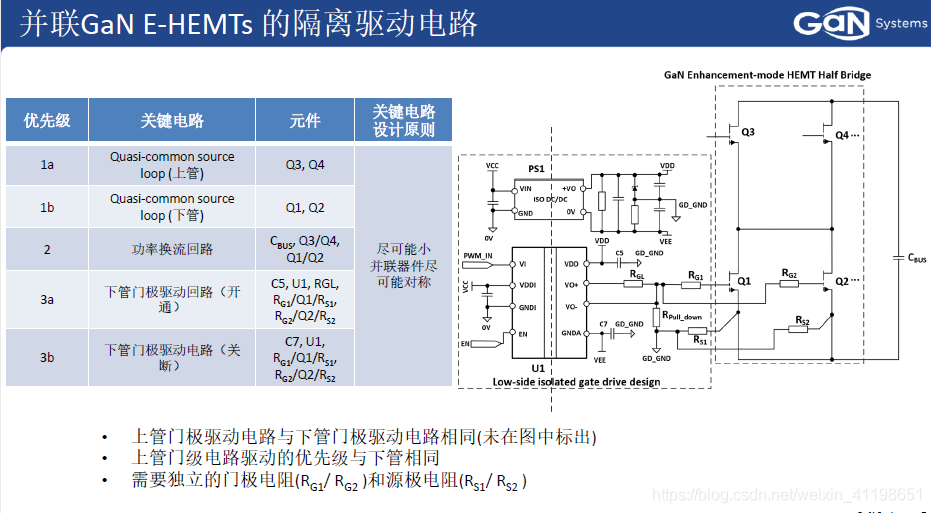

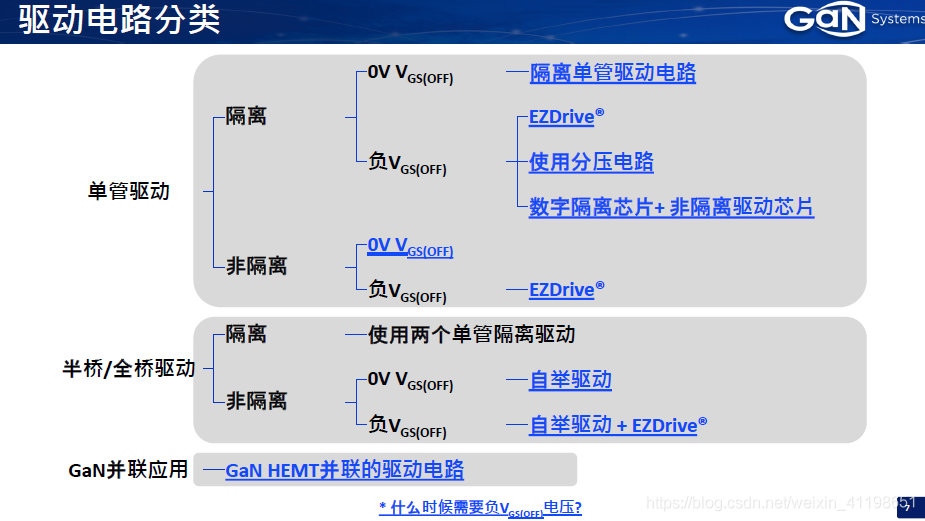

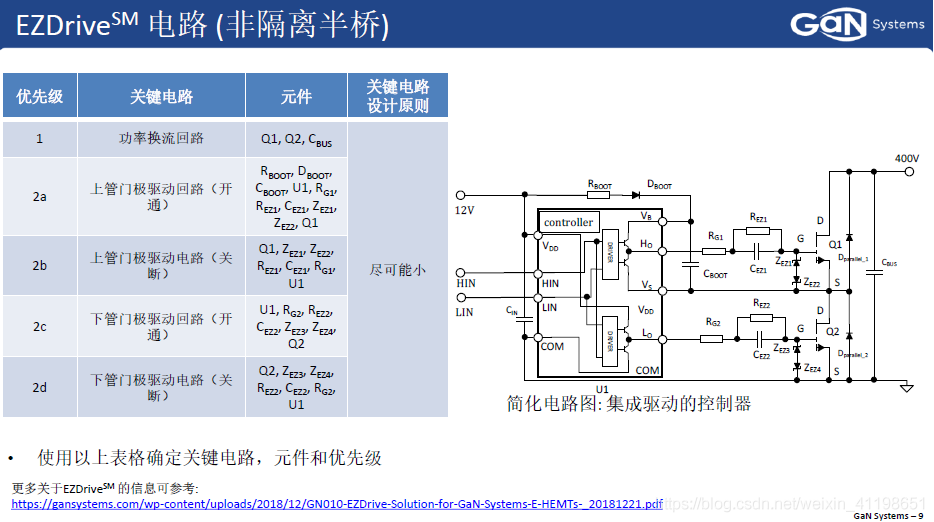

十二、門極驅動電路設計

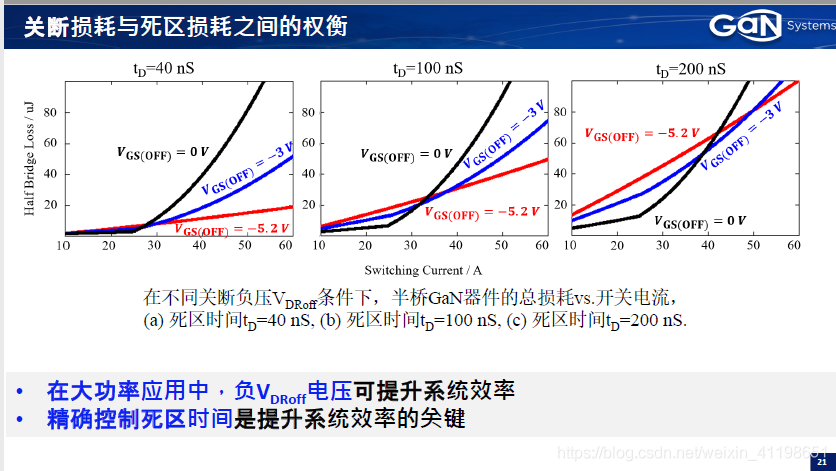

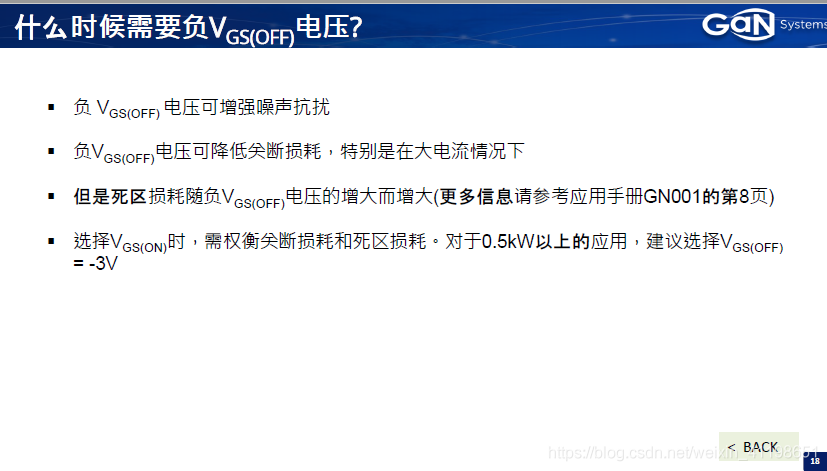

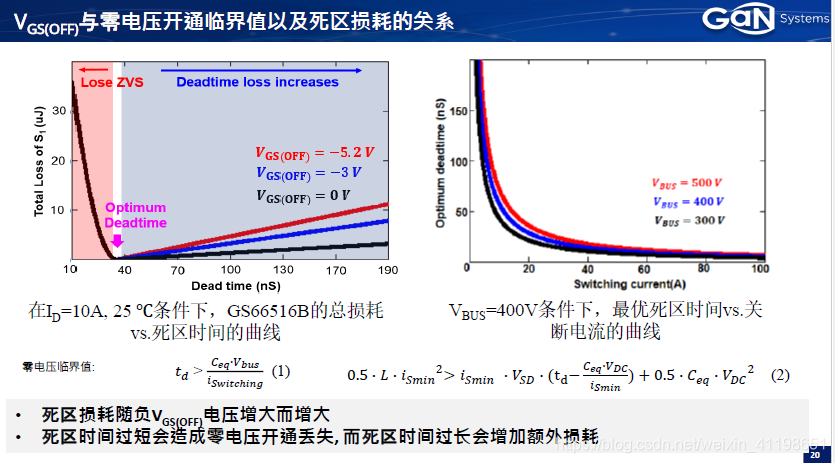

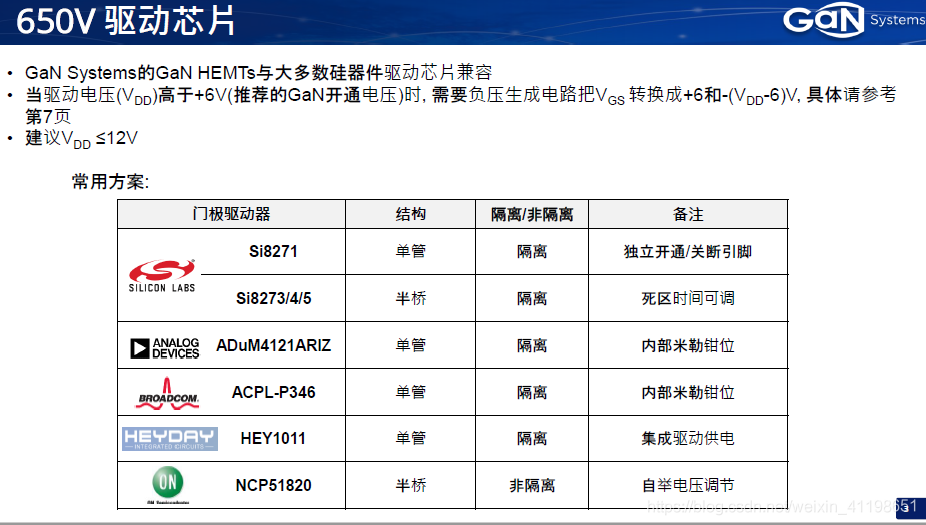

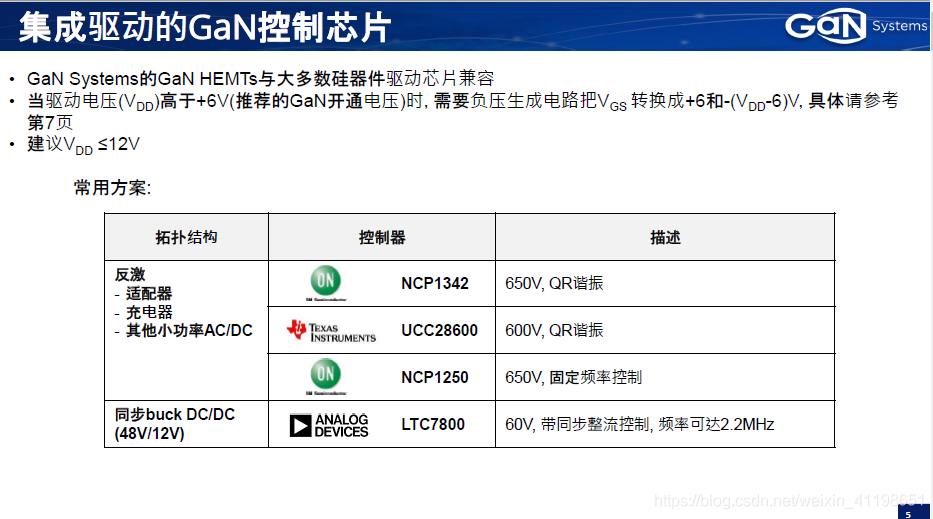

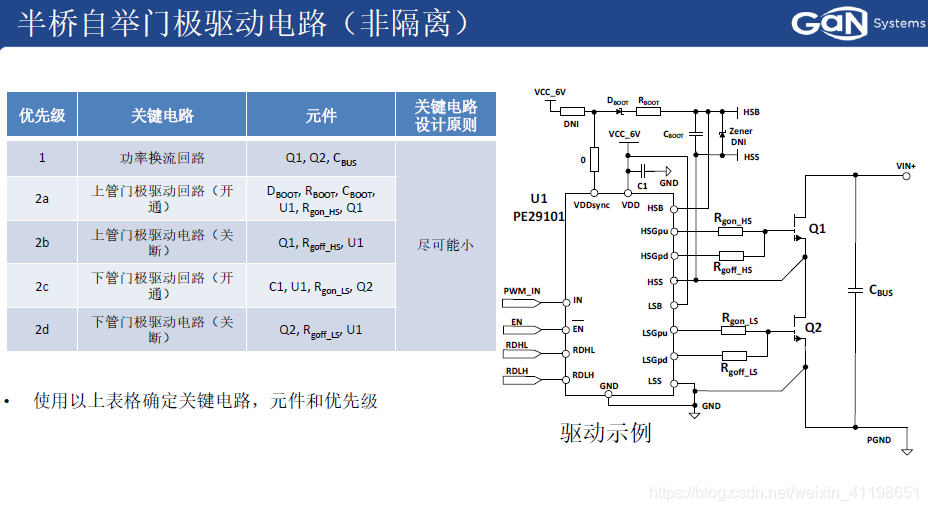

其他的驅動電路請見GN012技術檔案
