在實際的工程運用中，大多數都需要將獲取的資料進行存盤，防止資料的丟失以及后期的資料驗證。
一、主要任務
1 配置FATFS實作在SD卡中創建TXT檔案；
2 將資料分行寫入SD卡的TXT檔案中；
3 將寫入的資料讀出，并通過串口1列印出來。
二、執行步驟

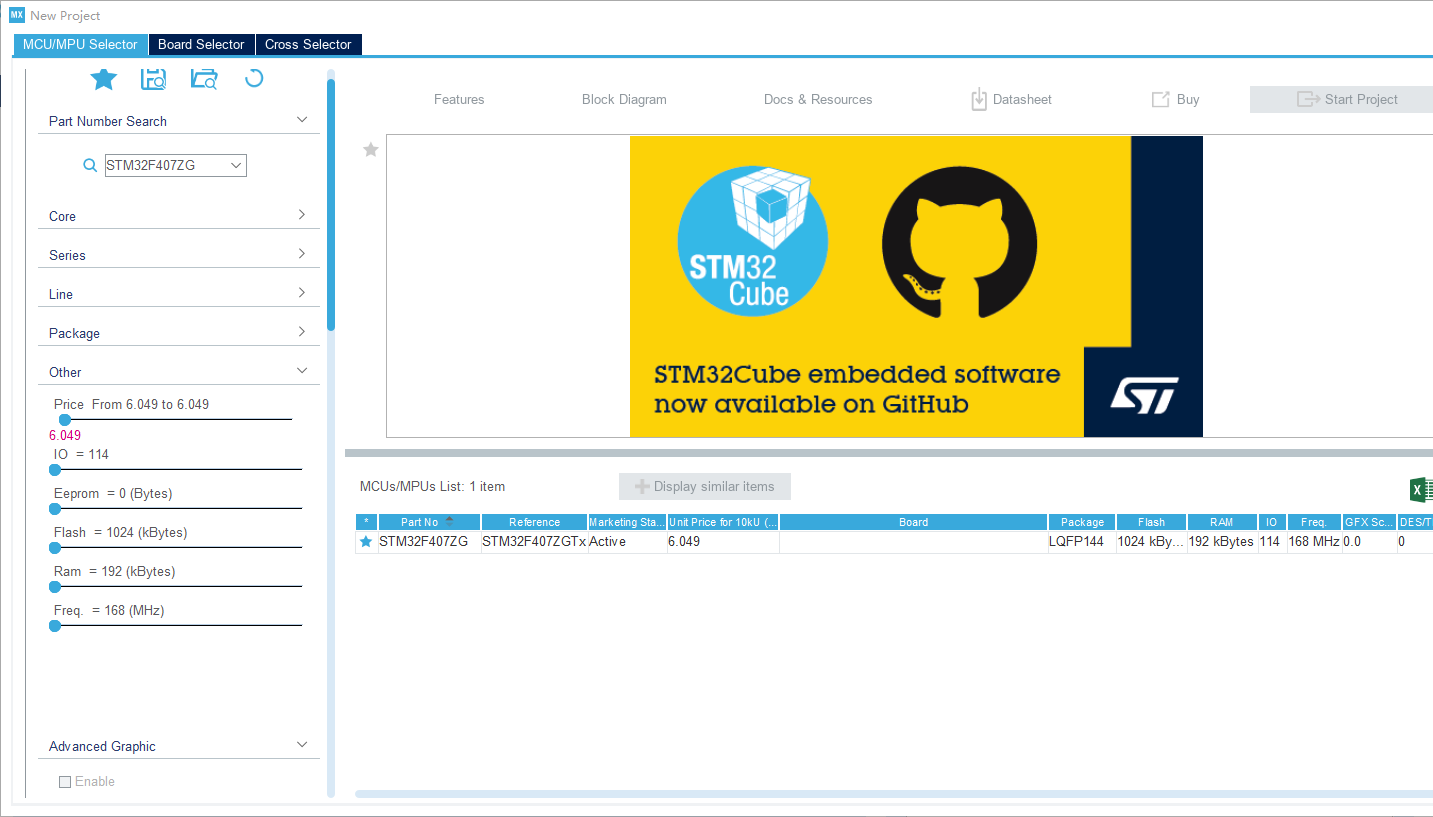

1 選擇芯片型號STM32F407ZG，可直接搜索，點擊即可。

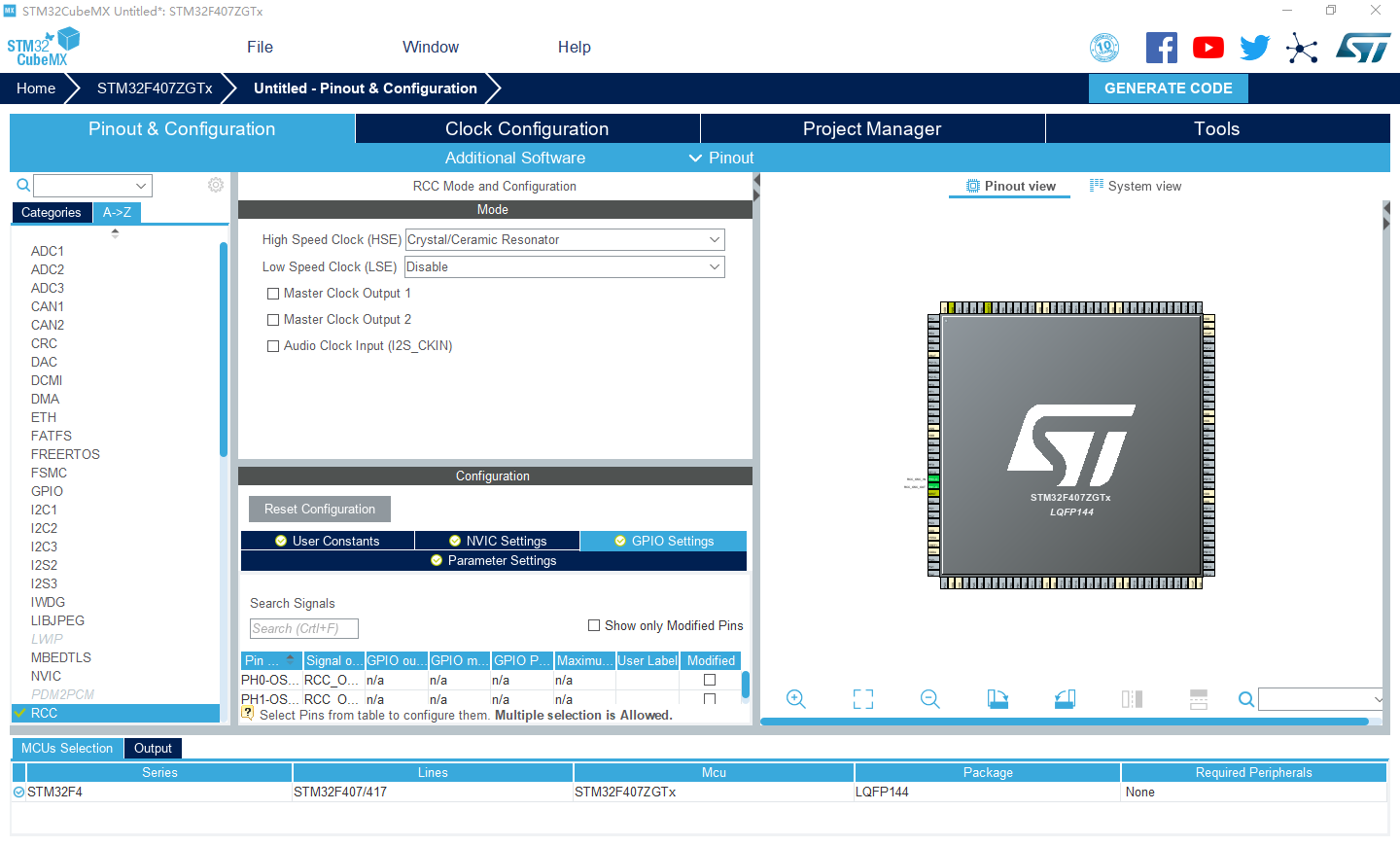

2 基本配置，設定RCC為外部時鐘。

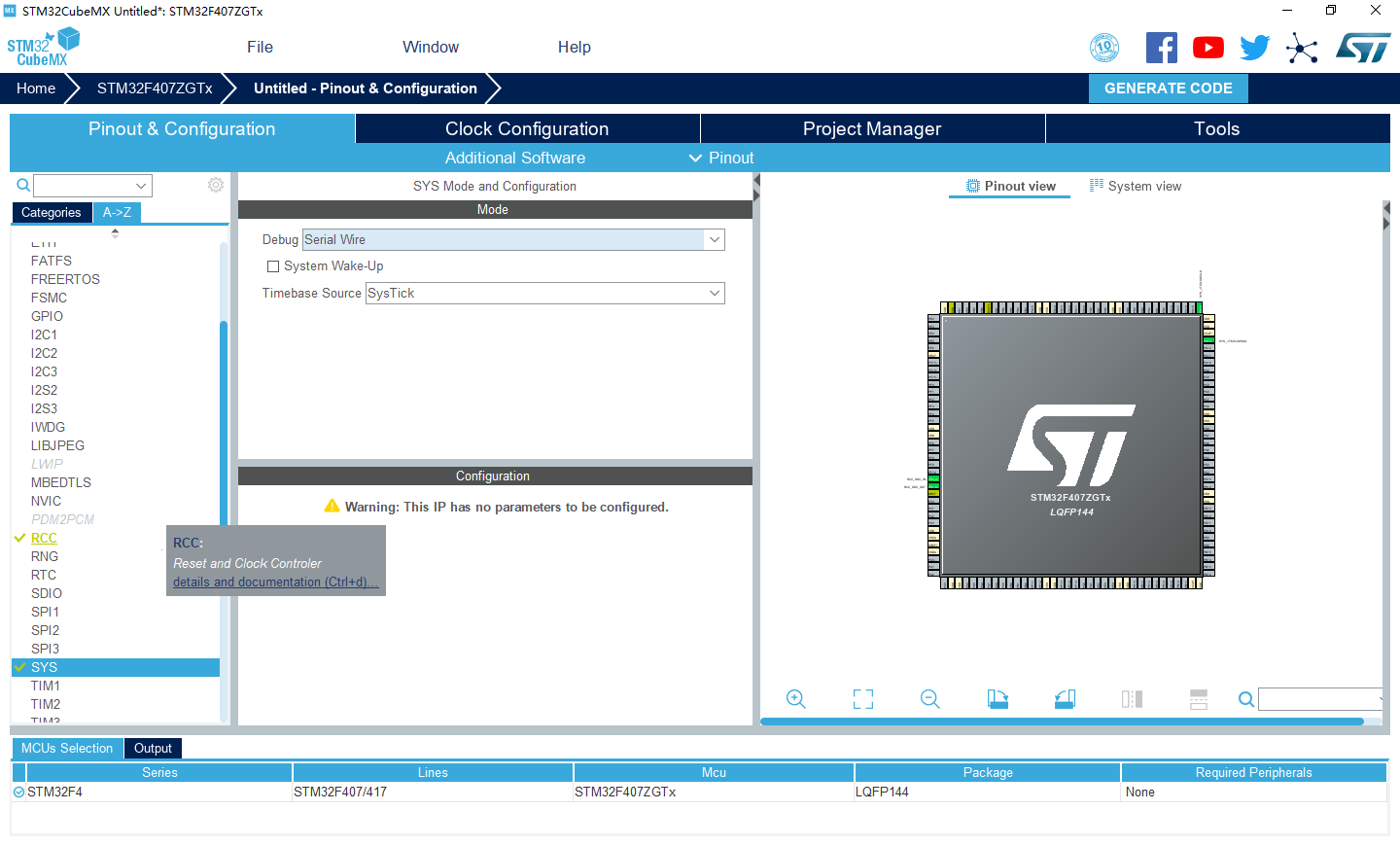

3 配置SYS。

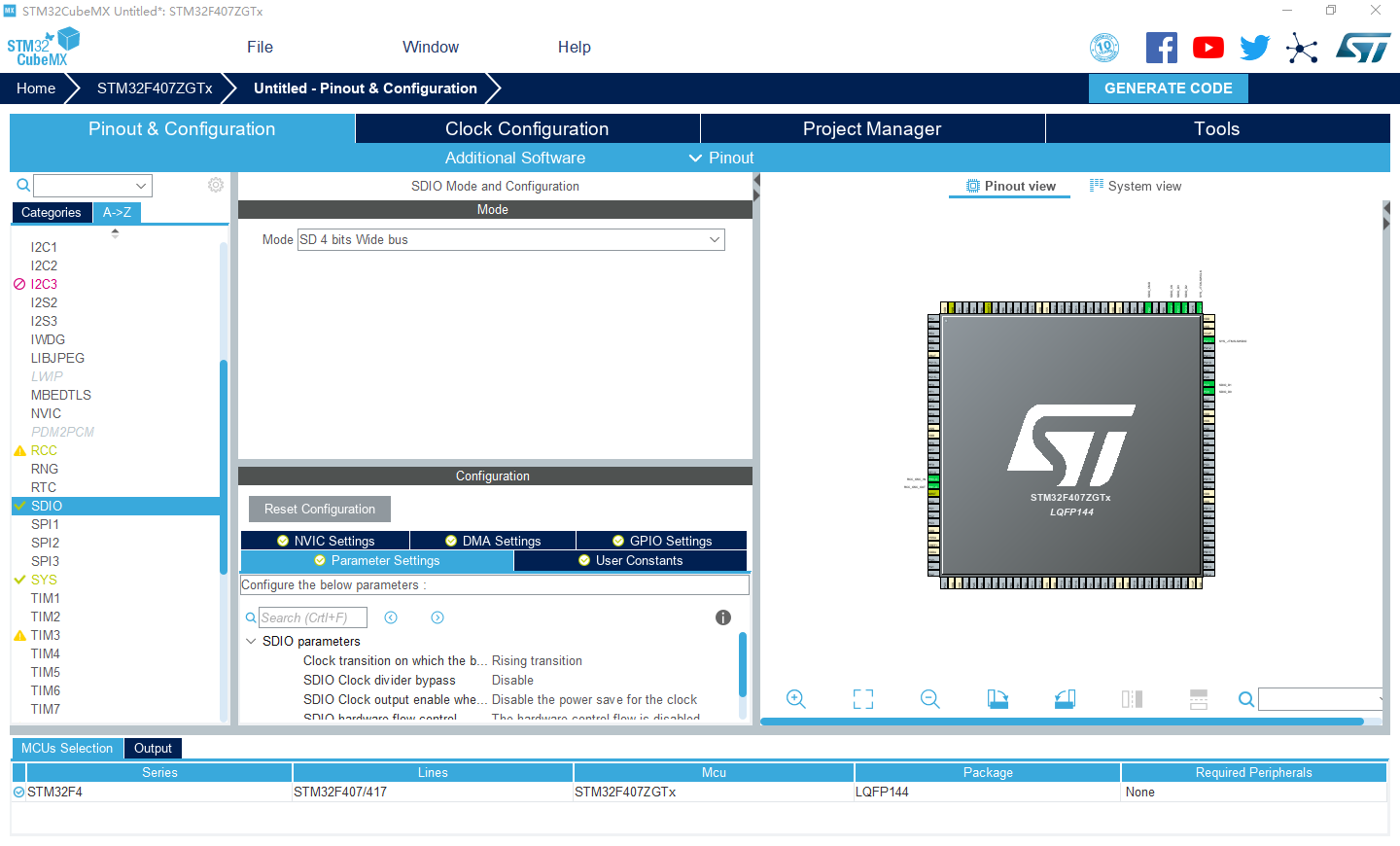

4 STM32F407ZG的SD卡通過SDIO接入芯片，故需要配置SDIO。

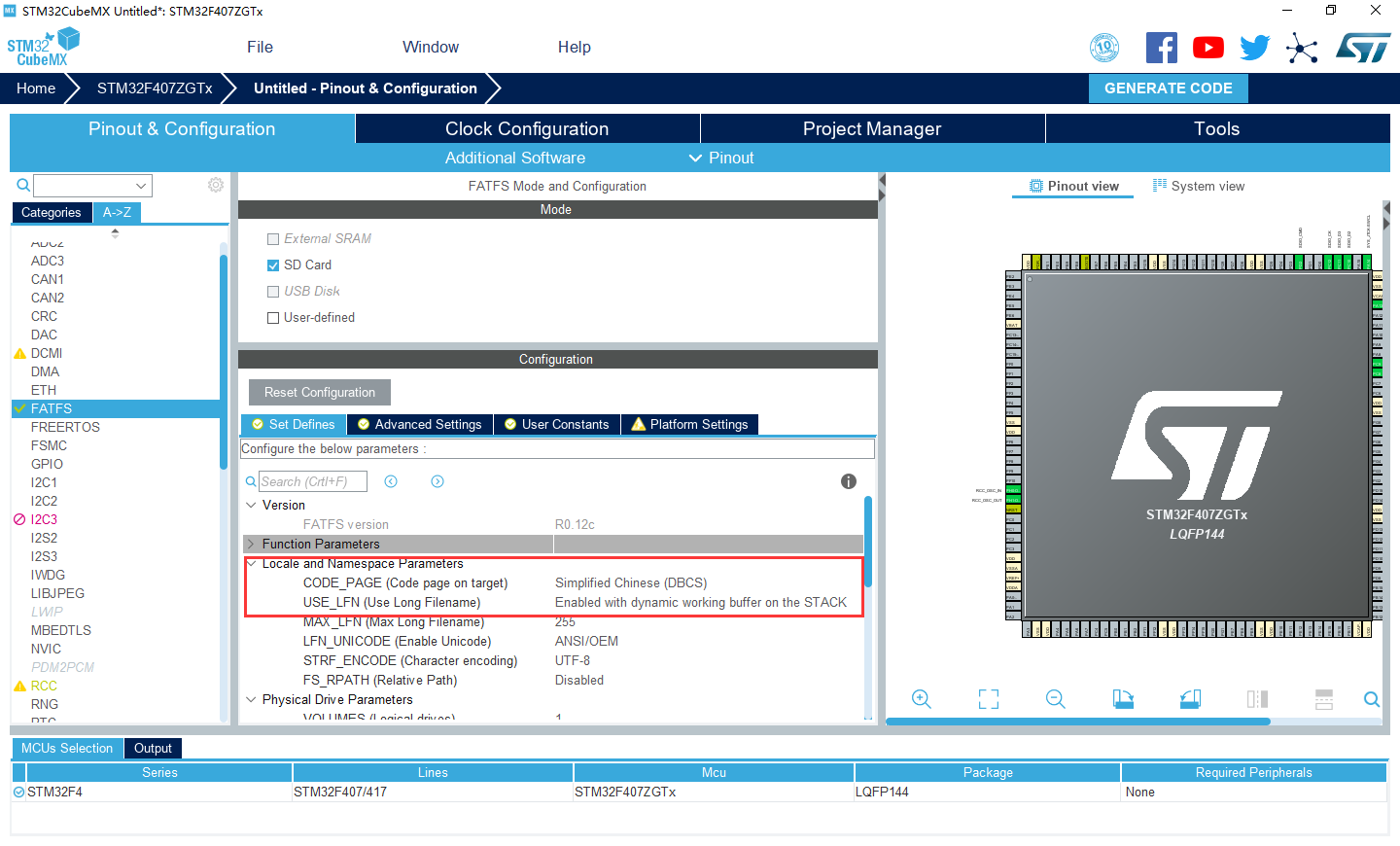

5.1 配置FATFS,勾遠SD Card；在Set Defines中進行如下修改。

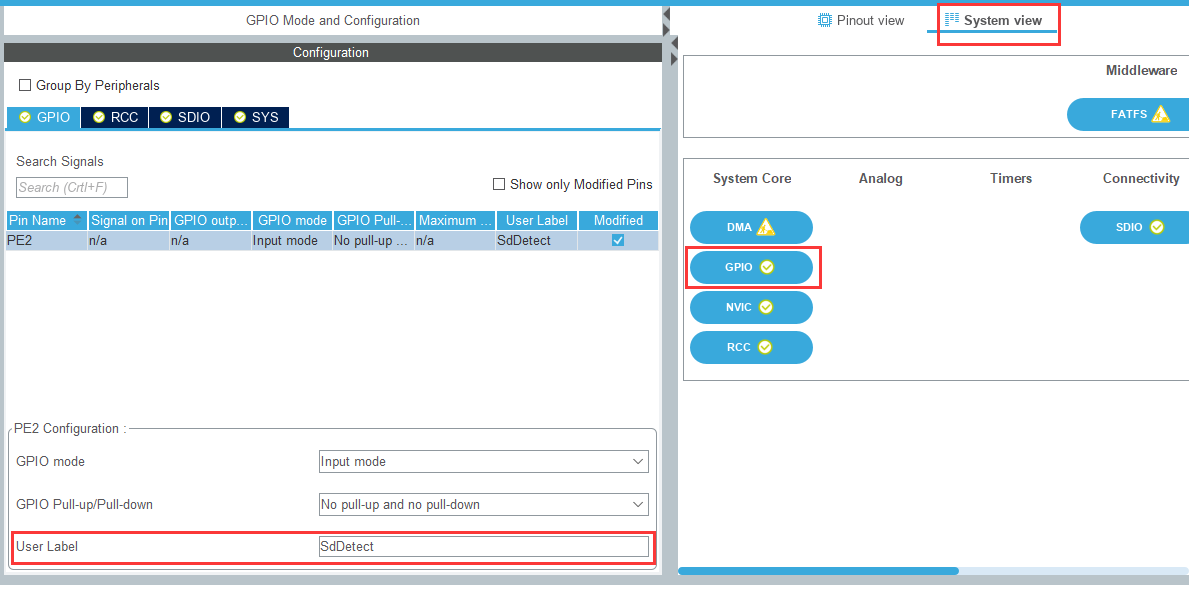

5.2 配置Platform Solutions，設定PE2為輸入模式-->點擊System View-->點擊GPIO，進行設定。

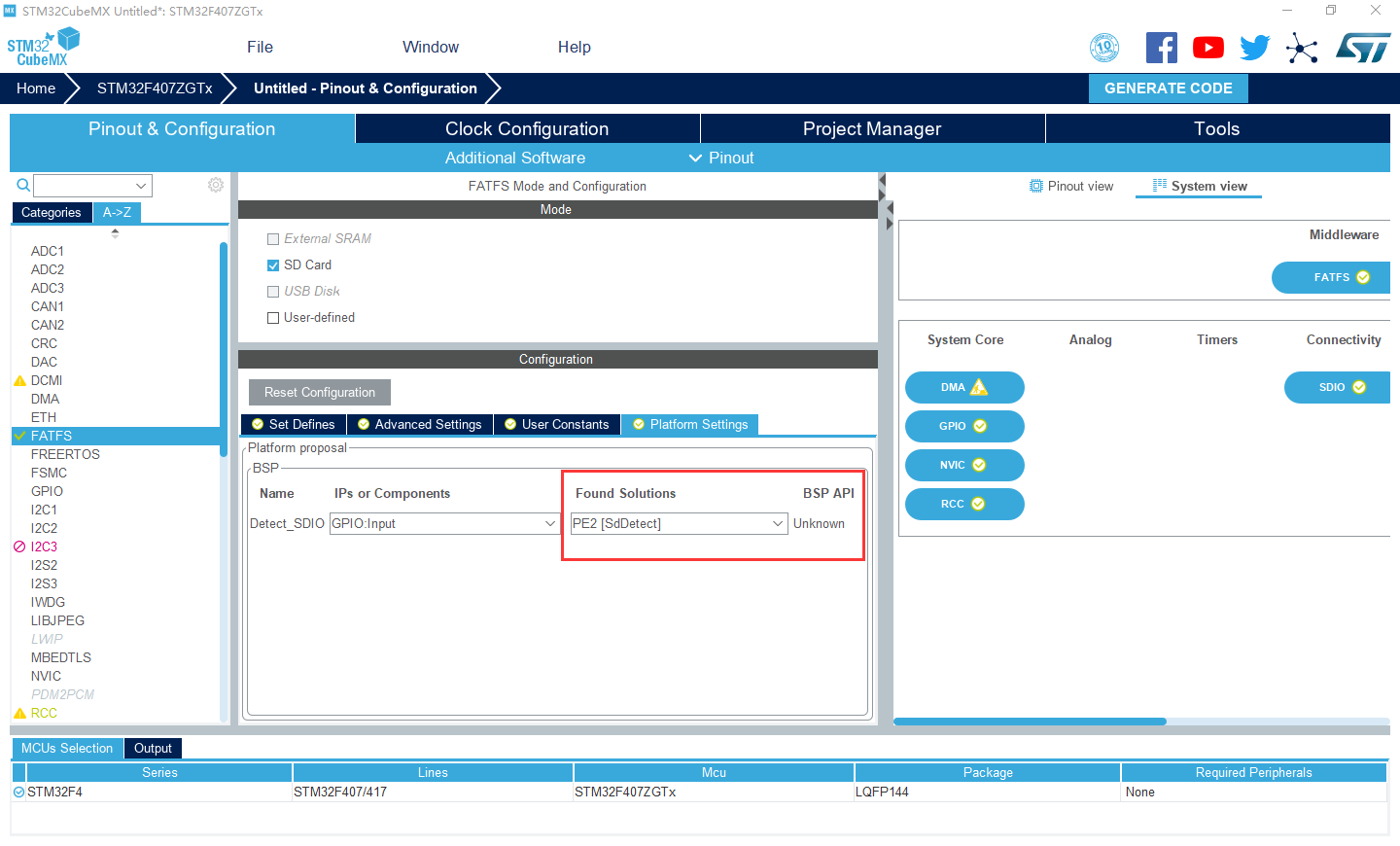

進入FATFS配置配置Platform Solutions。

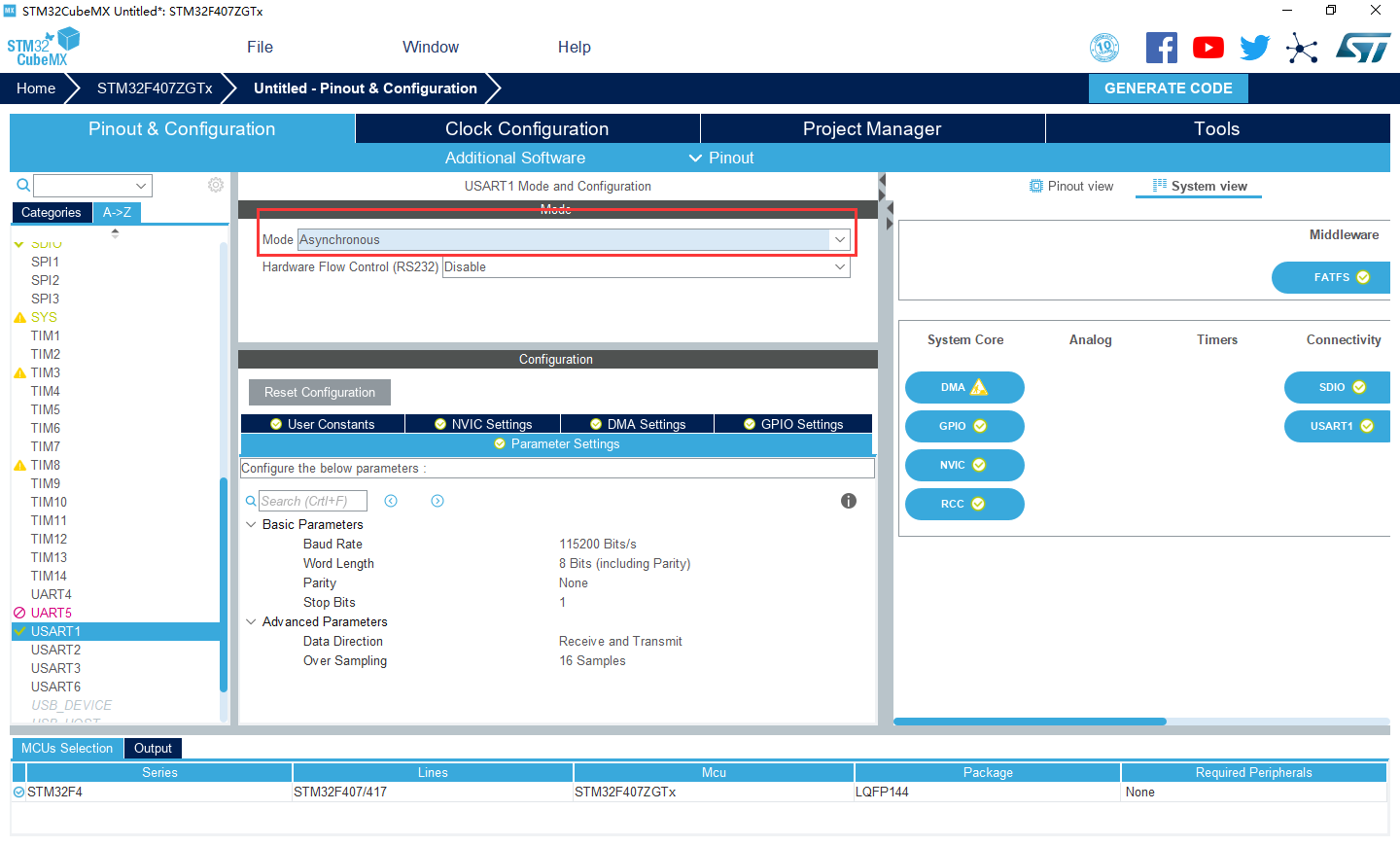

6 配置串口1。

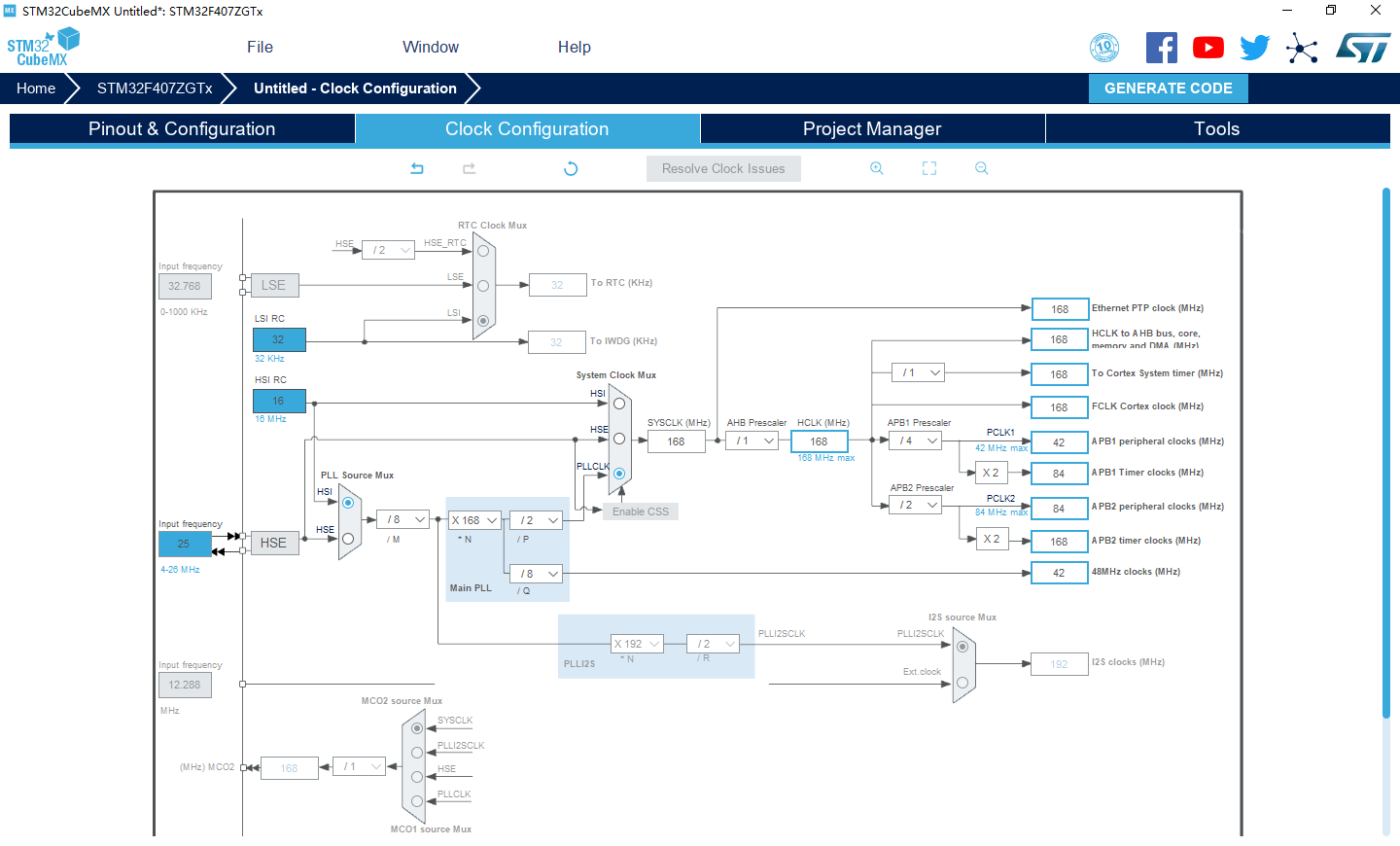

7 配置時鐘樹。

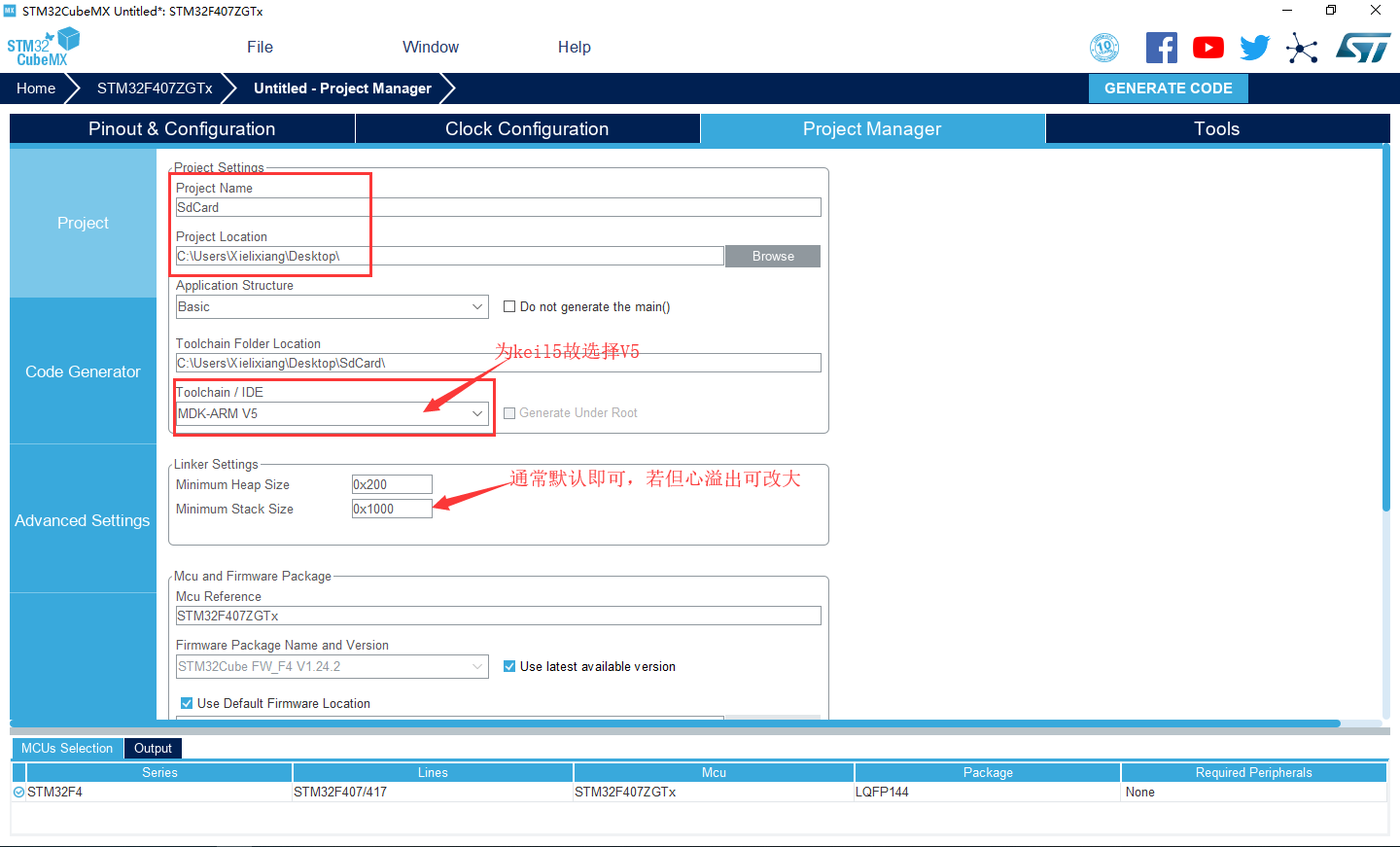

8 設定工程基本資訊:工程名、工程位置 4、IDE、Linker Setting，并建議將.c和.h分開。
9 配置完成，生成代碼，創建工程。
三、代碼實作
1 配置串口1printf列印。在usart.c中添加如下代碼：
#include <stdio.h>
struct __FILE
{
int handle;
};
FILE __stdout;
void _sys_exit(int x)
{
x = x;
}
int fputc(int ch, FILE *f)
{
while((USART1->SR&0X40)==0);
USART1->DR=(uint8_t)ch;
return ch;
}
2 通過fatfs函式進行檔案創建、打開、寫入、讀取關閉等操作。
2.1創建變數
/*xxxxxxxxxxxxxxxxxxxxxxxx存盤變數xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx*/
FATFS fs; //作業空間
FIL fil; // 檔案專案
uint32_t byteswritten; // 寫檔案計數
uint32_t bytesread; // 讀檔案計數
uint8_t wtext[10]; // 寫的內容
uint8_t rtext[1024]; // 讀取的buff
char filename[] = "溫度.txt"; // 檔案名
const uint8_t newline[]={0X0D,0X0A};//換行
/*xxxxxxxxxxxxxxxxxxxxxxxxDS18B20變數xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx*/
2.2掛載檔案系統并創建檔案
void InitFatFas(void)
{
/*-1- 掛載檔案系統*/
retSD = f_mount(&fs, "", 0);
if(retSD)
{
printf("mount error : %d \r\n",retSD);
Error_Handler();
}
else
printf("mount sucess!!! \r\n");
/*-2-創建新的檔案*/
retSD = f_open(&fil, filename, FA_CREATE_ALWAYS | FA_WRITE); //打開檔案，權限包括創建、寫（如果沒有該檔案，會創建該檔案）
if(retSD==FR_OK) printf("\r\ncreater file sucess!!! \r\n");
else printf("\r\ncreater file error : %d\r\n",retSD);
f_close(&fil); //關閉該檔案
HAL_Delay(100);
}
2.3 寫入資料與讀出，并通過printf列印、同時多行存入，避免資料覆寫。
此處存入檔案資料來自于DS18B20的采集。
void FatFsTest(void)
{
HAL_Delay(1);
//周期性讀取資料并存盤
if(t%1000==0)//每1000ms讀取一次
{
temperature=DS18B20_Get_Temp();
if(temperature<0)
{
temperature=-temperature; //轉為正數
}
wtext[0]=' ';
wtext[1]=(temperature/100)+48;
wtext[2]=((temperature%100)/10)+48;
wtext[3]='.';
wtext[4]=((temperature%100)%10)+48;
wtext[5]='C';
/*-2-創建新的檔案并寫入資料*/
retSD = f_open(&fil, filename,FA_WRITE); //打開檔案，權限包括創建、寫（如果沒有該檔案，會創建該檔案）
if(retSD==FR_OK) //回傳值不為0（出現問題）
{
f_lseek(&fil,f_size(&fil));//將指標指向檔案末尾
retSD=f_write(&fil,wtext, sizeof(wtext), (void *)&byteswritten); //寫資料
if(retSD) printf("\r\nwrite file error : %d\r\n",retSD); //列印問題代碼
else
{
printf("\r\nwrite file sucess!!! \r\n");
printf("\r\nwrite Data : %s\r\n",wtext); //列印寫入的內容
}
f_write(&fil, newline,2, (void *)&byteswritten); //換行
f_close(&fil);
}
else printf("open file error : %d\r\n",retSD); //列印問題代碼
}
}
四、下載驗證

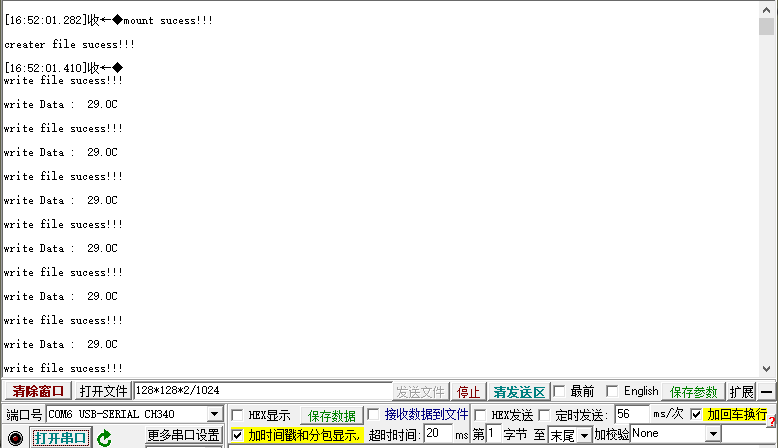

1 串口查看列印
2 SD卡查看
