【朱老師課程總結】
第一部分、章節目錄
第二部分、章節介紹
3.5.1.STM32的GPIO模塊資料手冊詳解1
本節講解STM32資料手冊中GPIO模塊相關的部分,主要是GPIO的各種模式及其配置方法,
3.5.2.STM32的GPIO模塊資料手冊詳解2
本節繼續講解STM32的資料手冊中GPIO部分,主要是GPIO配置的暫存器串列及暫存器位詳解,
3.5.3.原理圖分析與MDK工程建立
本節分析ARM3.0的GPIO控制LED相關的原理圖,并且建立MDK工程,簡單講一下啟動檔案,
3.5.4.寫代碼控制GPIO點亮熄滅LED1
本節撰寫代碼控制GPIO以點亮熄滅LED,主要內容是暫存器地址的確定以及使用C語言操作暫存器的編程技巧,
3.5.5.寫代碼控制GPIO點亮熄滅LED2
本節解決了時鐘模塊沒打開的問題,并且定義了宏來訪問暫存器,使我們的代碼更加規范,
3.5.6.STM32時鐘設定函式移植與講解1
本節移植STM32時鐘設定函式,并且結合前面課程講過的時鐘框圖對時鐘設定函式進行講解
3.5.7.STM32時鐘設定函式移植與講解2
本節接上節繼續移植時鐘部分的設定代碼,到了HSE時鐘穩定階段
3.5.8.STM32時鐘設定函式移植與講解3
本節完成時鐘設定的原始碼移植并且進行測驗,
3.5.9.STM32時鐘設定函式移植與講解4
本節使用除錯的方式尋找代碼中的問題,解決了超時計算的bug和if判斷中的bug,但是時鐘還是有問題不能作業
3.5.10.STM32時鐘設定函式移植與講解5
本節添加了FLASH ACR暫存器相關的操作代碼后,時鐘終于正常作業了,并且通過flash函式的閃爍速度對比可以明顯看出PLL啟動后主頻發生了改變,
3.5.11.在PZ6806L開發板上實作GPIO和時鐘編程控制
本節在PZ6806L開發板上移植實作GPIO的控制和時鐘模塊的編程,這種移植可以讓大家學會在不同硬體差異下編程的相同點和不同點,
3.5.12.在PZ6808L開發板上實作GPIO和時鐘編程控制1
本節在PZ6808L開發板上移植實作GPIO的控制和時鐘模塊的編程,讓大家看看在F4上編程和F1上有什么差異
3.5.13.在PZ6808L開發板上實作GPIO和時鐘編程控制2
本節接上節在PZ6808L開發板上移植實作GPIO的控制和時鐘模塊的編程.
3.5.14.STM32外設編程經驗總結
本節對整個課程進行總結,并對比了51單片機和stm32單片機外設編程的差別,告訴大家stm32學習的關鍵點和思路方法,
第三部分、隨堂記錄
3.5.1.STM32的GPIO模塊資料手冊詳解1
資料手冊第8章:通用和復用功能I/O(GPIO 和AFIO)
3.5.1.1、GPIO功能描述
(1)每個I/O埠(GPIOx)包含的暫存器
- 兩個32位配置暫存器(GPIOx_CRL,GPIOx_CRH)
- 兩個32位資料輸入/輸出暫存器(GPIOx_IDR和GPIOx_ODR)
- 一個32位埠位置位/復位暫存器(GPIOx_BSRR) 置位:寫1,復位:寫0
- 一個16位埠位復位暫存器(GPIOx_BRR) 也是32位暫存器,只不過高16位保留不用!
- 一個32位埠配置鎖定暫存器(GPIOx_LCKR)
PS:BRR和BSRR復位功能相似、在STM32F103C8中每個GPIO埠包括16個引腳
(2)每個埠的每個位可以由軟體分別配置成多種輸入輸出模式,
- 輸入浮空
- 輸入上拉
- 輸入下拉
- 模擬輸入
- 開漏輸出
- 推挽式輸出
- 推挽式復用功能
- 開漏復用功能
詳細了解可以看這個檔案:GPIO輸入輸出模式詳解

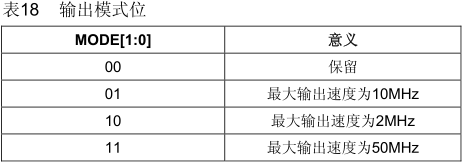

(3)每個埠都可以配置三種最大輸出翻轉速度
在配置暫存器里設定即可
后面都是關于硬體設計的,只要做了解即可!
(4)外設的GPIO配置
3.5.2.STM32的GPIO模塊資料手冊詳解2
(1)GPIO暫存器描述
GPIO的暫存器基地址是0x40010800
- 埠配置低暫存器 埠配置低暫存器(GPIOx_CRL) (x=A..E)
- 埠配置高暫存器 埠配置高暫存器(GPIOx_CRH) (x=A..E)
為什么會有兩個埠配置暫存器呢?因為一個埠配置暫存器只能配置8個引腳,兩個就可以配置一個埠!CNFx位和MODE位關聯 - 埠輸入資料暫存器 埠輸入資料暫存器(GPIOx_IDR) (x=A..E)
- 埠輸出資料暫存器 埠輸出資料暫存器(GPIOx_ODR) (x=A..E)
- 埠位設定 埠位設定/ 清除暫存器(GPIOx_BSRR) (x=A..E)
是對ODR位置位/復位
如果BRy和BSy同時被置位,BSy有優先權,
-
埠位清除暫存器 埠位清除暫存器(GPIOx_BRR) (x=A..E)
-
埠配置鎖定暫存器 埠配置鎖定暫存器(GPIOx_LCKR) (x=A..E)
(2)復用
AFIO的起始地址:0x4001 0000
3.5.3.原理圖分析與MDK工程建立
3.5.3.1、硬體接線
(1)杜邦現連接P0埠到LED介面J19,這樣相當于8個LED分別對應PB8-PB15
- PB8—LED0,PB9—LED1...
(2)LED是共陰,所以GPIO輸出0就亮,輸出1就滅!
3.5.3.2、MDK工程建立
(1)提取ST標準外設庫檔案
ST標準外設庫里面源代碼檔案我們只需要使用部分檔案,因此,提取需要使用的檔案及檔案夾到我們的工程中,
解壓“STM32F10x_StdPeriph_Lib”,可以看到在主目錄下面有四個檔案夾:
- _htmresc:圖片檔案夾(不提取)
- Libraries:庫檔案夾(提取大部分)
- Project: 示例工程(提取少部分)
- Utilities: 公共代碼、評估板代碼(不提取)
(2)新建檔案和檔案夾

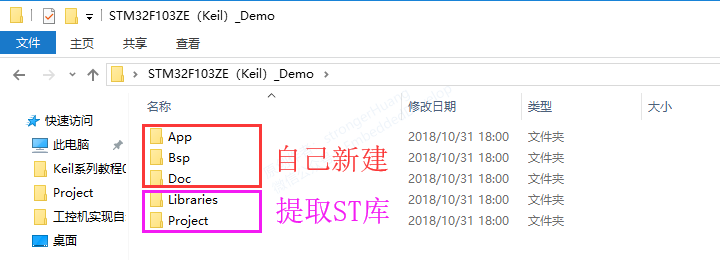

除了上面提取的檔案之外,我們需要建立存放自己代碼的檔案和檔案夾,我這里主要新建三個檔案夾:
- App: 應用部分代碼
- Bsp: 底層部分代碼
- Doc: 說明檔案
在新建的檔案夾下面還需要新建自己的源檔案,源檔案里面添加源代碼,
(3)新建工程
建立工程的步驟是基礎,也比較簡單,下面一步一步教大家新建一個空的工程,

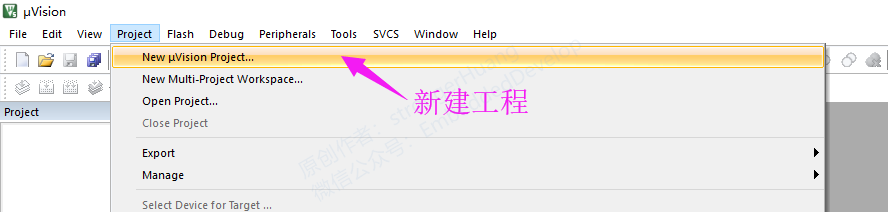

A.打開軟體,新建立工程(Project -> New uVision Project)

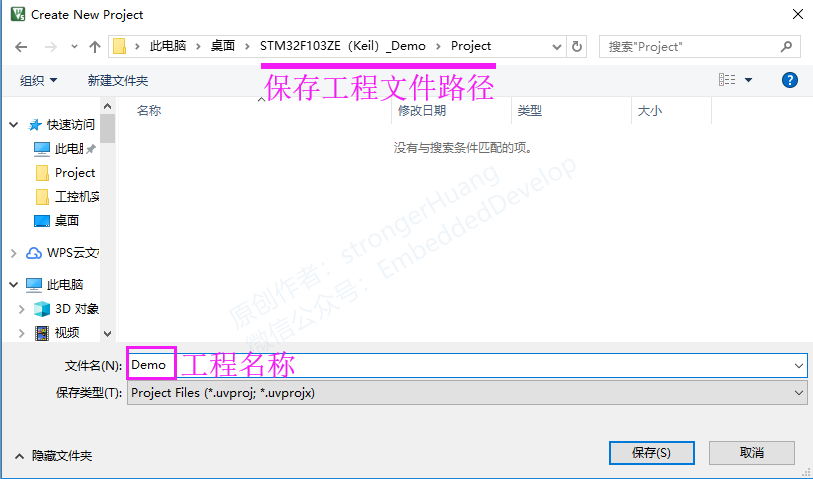

B.選擇保存路徑,保存名稱

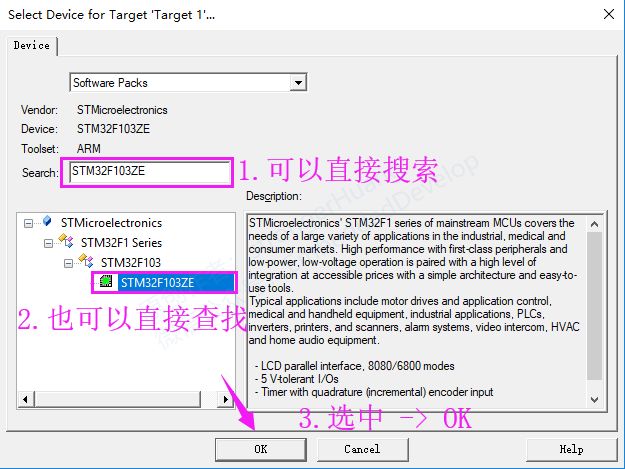

C.選擇芯片型號

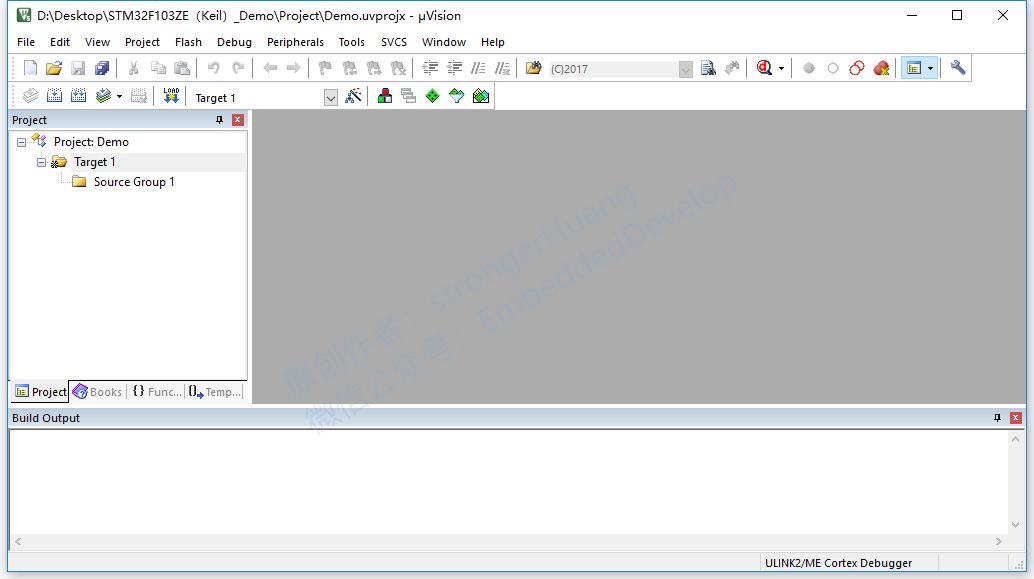

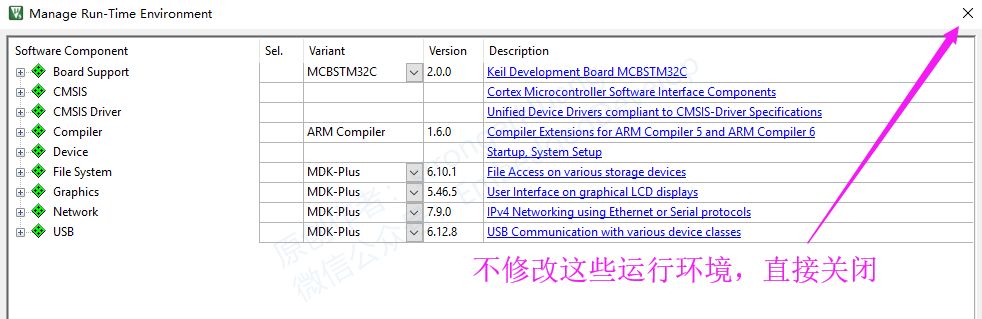

D.基礎工程

一個基礎的工程就完成了,但還不夠,還需要下面的步驟,
3.2 添加檔案
準確的來說,應該是添加組(檔案夾)和添加檔案,直接的說,就是將你自己的源代碼(前面提取的庫、新建的檔案等)添加到工程中,
這里的工程專案管理可根據自己的想法來定義(類似于自己分類、命名檔案夾和檔案),我這里按照常規的方式進行管理專案,

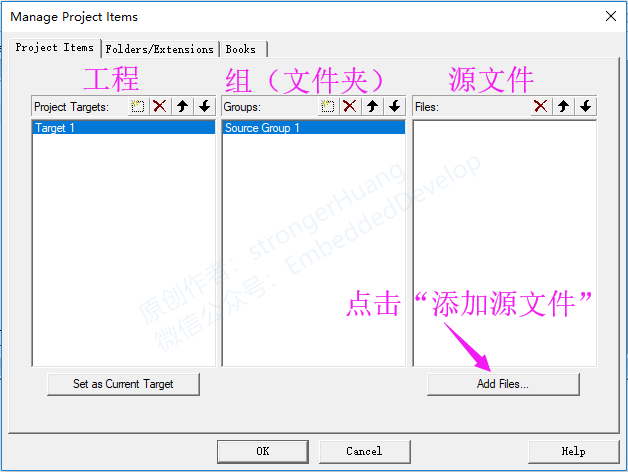

點擊“專案管理”快捷按鈕,或者Project -> Manage -> Project Items 進入“專案管理”界面,

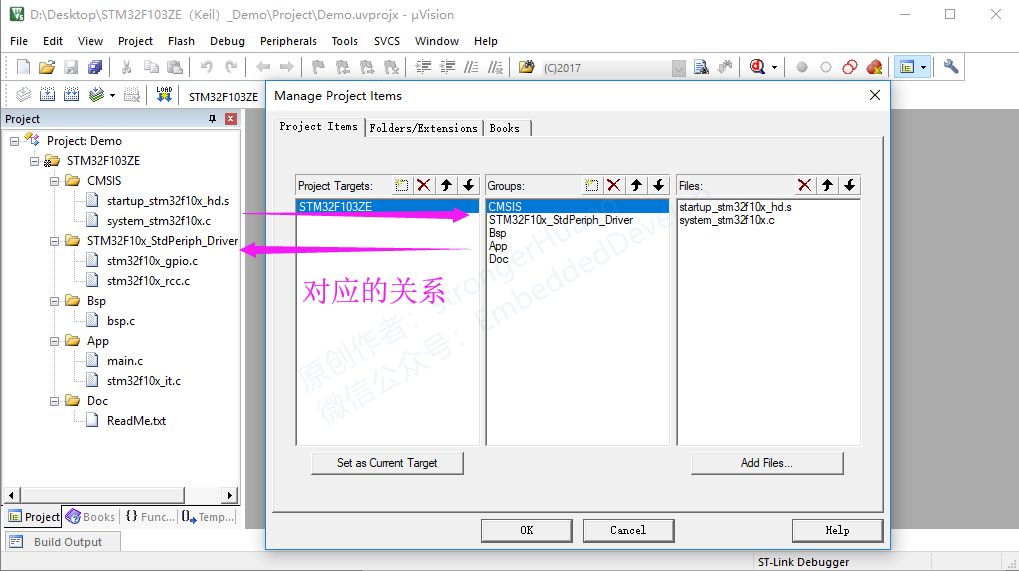

一步一步添加,直到最后完成


3.3 配置工程
配置工程對于初學者來說,大部分內容只需要默認即可,這里只講述幾個常見的配置,能滿足基本的功能,

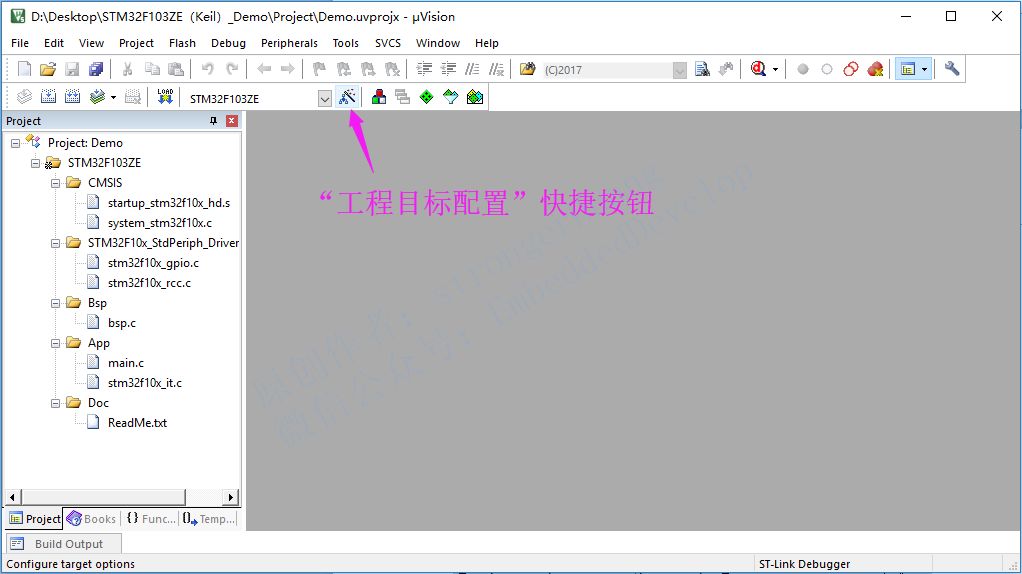

A.點擊“工程目標選項”進入配置(或Project -> Options for Target)

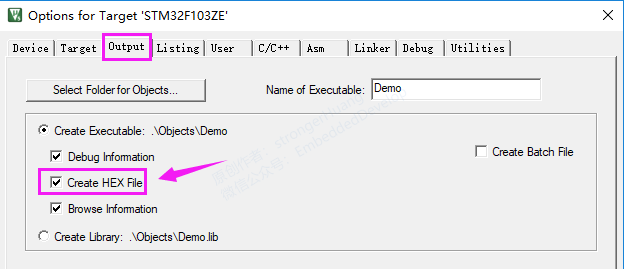

B.輸出Hex檔案
很多朋友初學的朋友都會問怎么輸出Hex,只需要勾選上【Project -> Options for Target -> Output】“Create HEX File”即可,

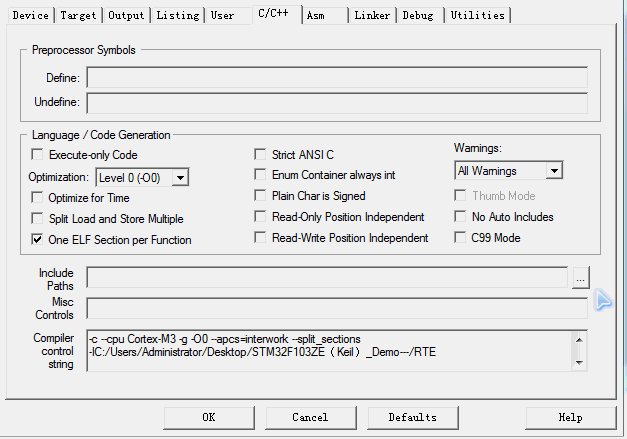

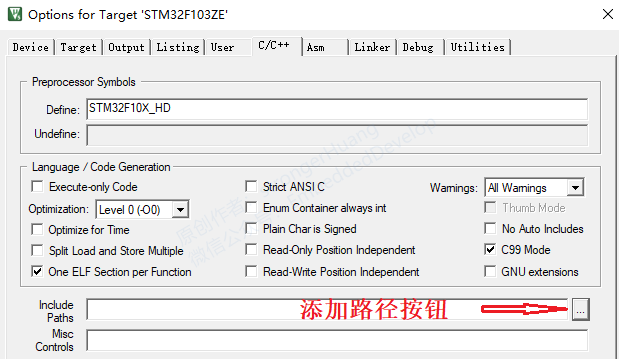

C.C/C++配置
這個選項的配置引數比較多,對于大型專案來說比較重要,但對于初學者來說,只需要簡單配置兩項就行,
第一處配置---預定義:
【這里以STM32F103大容量芯片為例】

預定義STM32F10X_HD,等同于#define STM32F10X_HD.
有些工程還預定義USE_STDPERIPH_DRIVER,由于都是使用“標準外設庫”,我個人習慣把USE_STDPERIPH_DRIVER,定義在stm32f10x.h檔案里面,所以在這里就看不到我定義的這一項了,

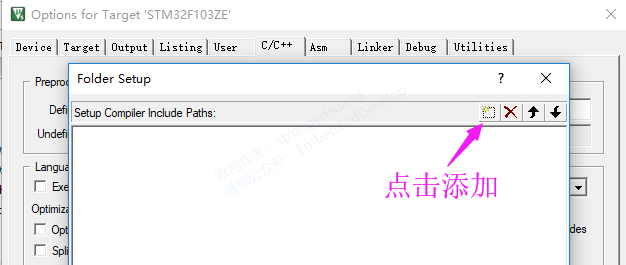

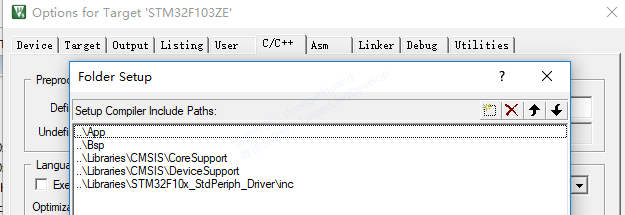

第二處配置---包含路徑:
由于我們前面工程中有很多檔案夾,因此需要添加對應的路徑,這樣編譯器才能找得到,


一步一步添加,直到最后完成

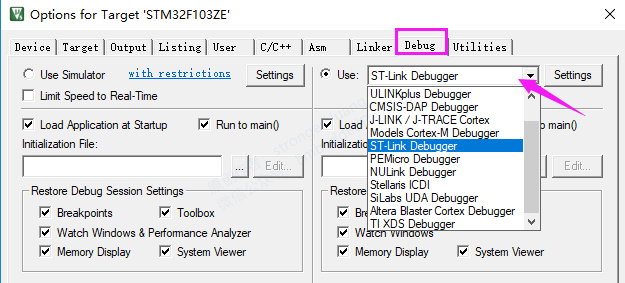

D.選擇下載除錯工具
這個選項根據自己的下載除錯器來選擇(比如:ST-Link)

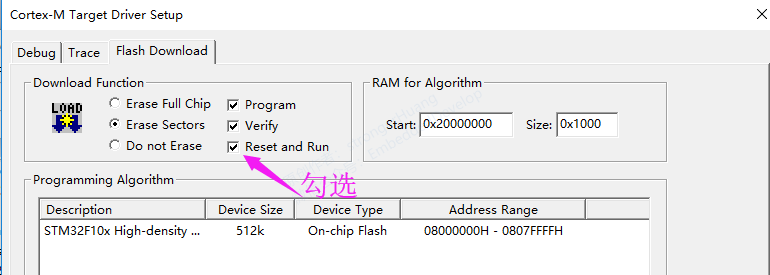

E.下載復位并運行設定
有些初學的朋友說“為什么我下載程式之后,需要按一下復位鍵才能運行?”,只需要在工程中勾選上“Reset and Run”就可實作,下載完程式馬上運行了,


至此,一個新建立的工程就算完成了(當然,我新建的檔案是添加了正確的源代碼),只需要編譯,接上下載器就可以下載運行了,
3.5.4_5.寫代碼控制GPIO點亮熄滅LED1_2
3.5.4.1、暫存器資訊確認
(1)STM32 PortB的起始地址是:0x40010C00
(2)有可能涉及到的GPIO的地址:
暫存器名 偏移量 暫存器地址
GPIOB_CRL 0x00 0x40010C00
GPIOB_CRH 0x04 0x40010C04 *
GPIOB_IDR 0x08 0x40010C08
GPIOB_ODR 0x0C 0x40010C0C *
GPIOB_BSRR 0x10 0x40010C10 ?
GPIOB_BRR 0x14 0x40010C14 ?
3.5.4.2、C語言操作暫存器
(1)ARM是記憶體與IO統一編址的,所以ARM中的所有外設都是通過暫存器的方式來操作的
(2)每個暫存器都有地址,C語言通過這些地址來操作這些暫存器位,用到的C語言技巧主要是C語言的位操作和C語言指標,
(3)常見面試題:用C語言向記憶體地址0x30000004寫入16
*(unsigned int *)0x30000004 = 16; 或者:
unsigned int *p = (unsigned int *)0x30000004; *p = 16;
(4)向CRH暫存器寫內容,將GPIO8-GPIO15配置為輸出模式
通用推挽輸出
CRH = 0x33333333
3.5.6_7.STM32時鐘設定函式移植與講解1_2
3.5.6.1、時鐘模塊回顧
(1)一個疑惑:前面代碼并沒有設定時鐘為什么能夠運行
(2)時鐘框圖
3.5.6.2、時鐘設定示例代碼分析
(1)相關暫存器及定義
(2)代碼詳解
RCC->CR 就相當于是rRCC_APB2ENR
3.5.6.3、時鐘代碼移植
3.5.8_9_10.STM32時鐘設定函式移植與講解3_4_5
3.5.11.STM32外設編程經驗總結
3.5.14.1、STM32和51或其他簡單單片機的相同
(1)開關環境都是Keil
(2)都是看原理圖和資料手冊
(3)都是用C語言
3.5.14.2、STM32和51或其他簡單單片機的不同
(1)工程會更復雜,會用到Keil的一些高級設定
(2)原理圖和資料手冊比簡單單片機更復雜(復雜不是難)
(3)STM32會用到C語言的更多高級特性
3.5.14.3、外設編程思路
(1)都是套路
(2)會出現問題,這時候就需要除錯能力(不一定非要除錯器)
(3)注意熟悉和體會這種套路,后面引入庫函式就是從這里講起的
