數字下變頻 DDC

1.DDC（Direct Digital Controller）

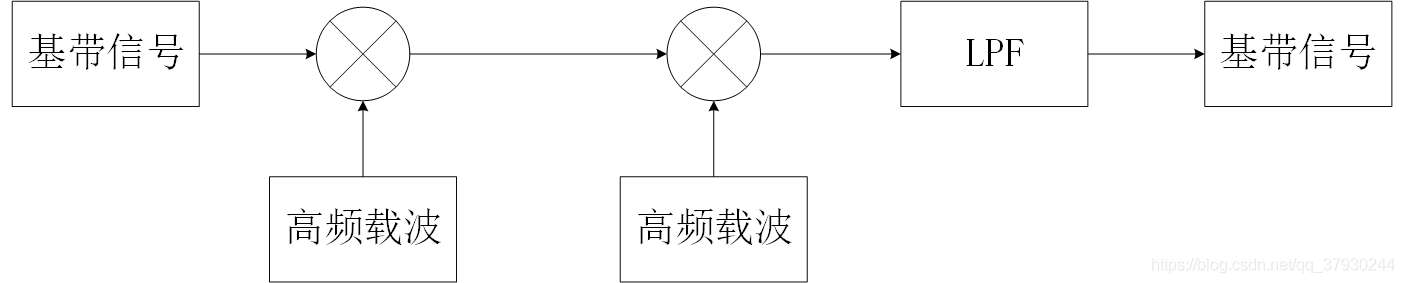

? DDC即在數字系統中對信號進行下變頻，實作從射頻（中頻）信號到基帶信號的轉變，模擬上下變頻的系統框圖如下：

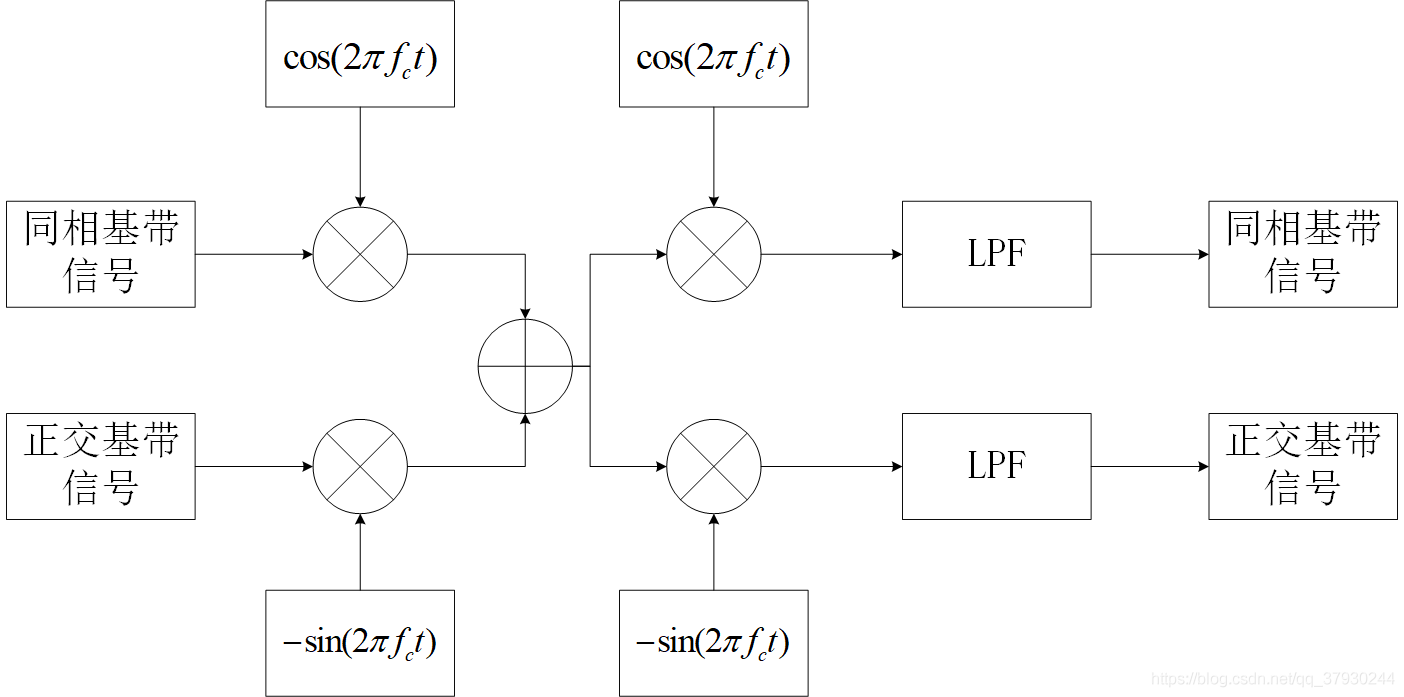

對于QAM等調制信號，通常有同相和正交兩路基帶信號，對應正弦和余弦兩路同頻載波，其模擬上下變頻的系統框圖如下：

上圖描述的程序可用的數學表達如下：
s ( t ) = I ( t ) cos ? ( 2 π f c t ) ? Q ( t ) sin ? ( 2 π f c t ) I 路 ： s ( t ) cos ? ( 2 π f c t ) = I ( t ) cos ? 2 ( 2 π f c t ) ? Q ( t ) cos ? ( 2 π f c t ) sin ? ( 2 π f c t ) = I ( t ) 1 + cos ? ( 2 π ? 2 f c t ) 2 ? Q ( t ) sin ? ( 2 π 2 ? f c t ) 2 = = L P F I ( t ) 2 Q 路 ： s ( t ) ( ? sin ? ( 2 π f c t ) ) = I ( t ) cos ? ( 2 π f c t ) sin ? ( 2 π f c t ) + Q ( t ) sin ? 2 ( 2 π f c t ) = I ( t ) sin ? ( 2 π 2 ? f c t ) 2 + Q ( t ) 1 ? cos ? ( 2 π ? 2 f c t ) 2 = = L P F Q ( t ) 2 s(t)=I(t)\cos(2\pi f_ct)-Q(t)\sin(2\pi f_ct)\\ I路：s(t)\cos(2\pi f_ct)=I(t)\cos^2(2\pi f_ct)-Q(t)\cos(2\pi f_ct)\sin(2\pi f_ct)\\=I(t)\frac{1+\cos (2\pi*2f_ct)}{2}-Q(t)\frac{\sin(2\pi 2*f_ct)}{2}\overset{LPF}{==}\frac{I(t)}{2}\\ Q路：s(t)(-\sin(2\pi f_ct))=I(t)\cos(2\pi f_ct) \sin (2\pi f_ct)+Q(t)\sin^2(2\pi f_ct)\\=I(t)\frac{\sin(2\pi 2*f_ct)}{2}+Q(t)\frac{1-\cos (2\pi*2f_ct)}{2}\overset{LPF}{==}\frac{Q(t)}{2} s(t)=I(t)cos(2πfc?t)?Q(t)sin(2πfc?t)I路：s(t)cos(2πfc?t)=I(t)cos2(2πfc?t)?Q(t)cos(2πfc?t)sin(2πfc?t)=I(t)21+cos(2π?2fc?t)??Q(t)2sin(2π2?fc?t)?==LPF2I(t)?Q路：s(t)(?sin(2πfc?t))=I(t)cos(2πfc?t)sin(2πfc?t)+Q(t)sin2(2πfc?t)=I(t)2sin(2π2?fc?t)?+Q(t)21?cos(2π?2fc?t)?==LPF2Q(t)?
若使用復信號表述該程序，則有：

上述程序的數學表達如下：
s ( t ) = ( I + j Q ) e j 2 π f c t = ( I + j Q ) ( cos ? ( 2 π f c t ) + j sin ? ( 2 π f c t ) ) = I cos ? ( 2 π f c t ) + j I sin ? ( 2 π f c t ) + j Q cos ? ( 2 π f c t ) ? Q sin ? ( 2 π f c t ) 取 其 實 部 ， 則 有 s t x ( t ) = I cos ? ( 2 π f c t ) ? Q sin ? ( 2 π f c t ) 恢 復 過 程 : s t x ( t ) e ? j 2 π f c t = ( I cos ? ( 2 π f c t ) ? Q sin ? ( 2 π f c t ) ) ( cos ? ( 2 π f c t ) ? j sin ? ( 2 π f c t ) ) = I ( cos ? 2 ( 2 π f c t ) ) ? j I ( cos ? ( 2 π f c t ) sin ? ( 2 π f c t ) ) ? Q ( sin ? ( 2 π f c t ) cos ? ( 2 π f c t ) ) + j Q ( sin ? 2 ( 2 π f c t ) ) = I 1 + cos ? ( 2 π 2 ? f c t ) 2 ? j I sin ? ( 2 π 2 ? f c t ) 2 ? Q sin ? ( 2 π 2 ? f c t ) 2 + j Q 1 ? cos ? ( 2 π 2 ? f c t ) 2 = = L P F I + j Q s(t)=(I+jQ)e^{j2\pi f_ct}=(I+jQ)(\cos(2\pi f_ct)+j\sin(2\pi f_ct))\\=I\cos(2\pi f_ct)+jI\sin(2\pi f_ct)+jQ\cos(2\pi f_ct)-Q\sin(2\pi f_ct)\\取其實部，則有s_{tx}(t)=I\cos(2\pi f_ct)-Q\sin(2\pi f_ct)\\恢復程序:s_{tx}(t)e^{-j2\pi f_ct}=(I\cos(2\pi f_ct)-Q\sin(2\pi f_ct))(\cos(2\pi f_ct)-j\sin(2\pi f_ct))\\=I(\cos^2(2\pi f_c t))-jI(\cos(2\pi f_ct)\sin(2\pi f_ct))-Q(\sin(2\pi f_ct)\cos(2\pi f_ct))+jQ(\sin^2(2\pi f_ct))\\=I\frac{1+\cos(2\pi 2*f_c t)}{2}-jI\frac{\sin(2\pi 2*f_c t)}{2}-Q\frac{\sin(2\pi 2*f_c t)}{2}+jQ\frac{1-\cos(2\pi 2*f_c t)}{2}\overset{LPF}{==}I+jQ s(t)=(I+jQ)ej2πfc?t=(I+jQ)(cos(2πfc?t)+jsin(2πfc?t))=Icos(2πfc?t)+jIsin(2πfc?t)+jQcos(2πfc?t)?Qsin(2πfc?t)取其實部，則有stx?(t)=Icos(2πfc?t)?Qsin(2πfc?t)恢復過程:stx?(t)e?j2πfc?t=(Icos(2πfc?t)?Qsin(2πfc?t))(cos(2πfc?t)?jsin(2πfc?t))=I(cos2(2πfc?t))?jI(cos(2πfc?t)sin(2πfc?t))?Q(sin(2πfc?t)cos(2πfc?t))+jQ(sin2(2πfc?t))=I21+cos(2π2?fc?t)??jI2sin(2π2?fc?t)??Q2sin(2π2?fc?t)?+jQ21?cos(2π2?fc?t)?==LPFI+jQ
為什么使用復信號？

復信號的引入已有幾十年的歷史，無線通信中，往往使用一對正交的信號傳輸資訊，以提高帶寬利用率，有效的減少帶內和帶外干擾，為了簡單明了的描述這對信號，這些系統常被描述為一個復信號，系統的傳遞函式也用復數描述，使用復信號的好處有：

it often allows for image-reject architectures to be described more compactly and simply; it leads to a graphical or signal-flflow graph (SFG) description of signal-processing systems providing insight, and it often leads to the development of new systems where the use of high-frequency highly selective image-reject fifilters is minimized. The result is more highly integrated systems using less power and requiring less physical space[1].

即，使用復信號可以使得消除鏡像頻譜的結構的描述變得更簡潔；使得描述信號處理系統的信號流圖變得更為直觀；在開發新系統時，減少高頻高選擇性的鏡頻濾波器的使用；最終使得系統的集成度更高，有更小的體積和更少的功耗，

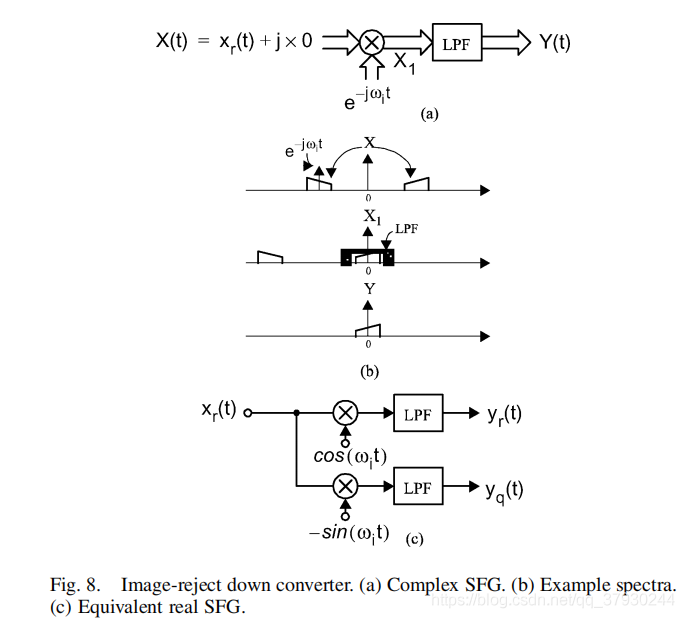

但該論文的題目《Complex Signal Processing is Not Complex》[1]亦指出，復信號的處理并不是復數（復雜）的，在論文中，作者給每一幅復數信號流圖都配上了對應的等價實數信號流圖，如下：

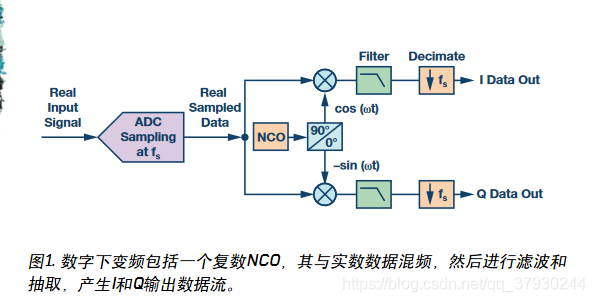

在實際處理中，還是使用實數信號流圖對應的物理結構，如ADI公司在一個回復當利用ADC內部數字下變頻(DDC)處理進行抽取時，我的單音實數輸入信號丟失了6 dB功率的問題時中提及的處理框圖如下：

帶通信號經過帶通采樣，再經DDC變換到基帶的MATLAB代碼如下：

`

clear;
close all;
clc;

f  = 115e6; %中頻125MHz，則f0 = 115MHz 115-135MHz
t_p = 50e-6; %脈寬50us
b = 20e6; %帶寬20MHz
beta = b/t_p; %調頻斜率
f_s =100e6;  %采樣率 100MHz
f_l = 25e6;     %NCO 25MHz
t = 0: 1/f_s:16383/f_s;

 NCO = exp(-1i.*2.*pi.*f_l.*t); %復本振
 figure;plot3(t(1:200),real(NCO(1:200)),imag(NCO(1:200)));title('復本振時域波形');xlabel('時間');ylabel('實部');zlabel('虛部');
 fft_plot(NCO,f_s,'復本振信號');
G = rectpuls(t-t_p/2,t_p);
chrip_bs = G.*exp(1i.*pi.*beta.*t.^2); %發送的復基帶信號
IF  = exp(1i.*2.*pi.*f.*t);   %復中頻載波
chrip = chrip_bs.*IF;
fft_plot(chrip,f_s,'待發射復基帶信號');  %復信號頻譜
chrip_tx = real(chrip);  %發射中頻的實部，也是ADC采集進入進行下變頻的信號
fft_plot(chrip_tx,f_s,'發射實信號'); %ADC采集的信號的頻譜
chrip_LO = chrip_tx.*NCO;
fft_plot((chrip_LO),f_s,'乘以復本振后信號'); %乘以復本振后信號頻譜
[b,a] = fir1(50,15e6*2/f_s);
 [H,W] = freqz(b,a);
 Hf=abs(H);  %取幅度值實部
Hx=angle(H);  %取相位值對應相位角
figure;
plot(W,20*log(Hf))  %幅值變換為分貝單位
title('濾波器系統幅頻特性曲線')
figure;
plot(W,Hx)
title('濾波器系統相頻特性曲線')
chrip_b = filter(b,a,chrip_LO);
fft_plot((chrip_b),f_s,'低通濾波后信號');
chrip_fake_d = fake_decimation(chrip_b,4); %假4倍抽取
fft_plot((chrip_fake_d),f_s,'假的4倍抽取后信號');
chrip_bD = resample(chrip_b,f_s/2,f_s);%信號降采樣以降低資料率
fft_plot((chrip_bD),f_s/4,'4倍抽取后信號');
figure;
plot(t(1:2:4000),real(chrip_bD(1:2000)));
title('I');xlabel('時間');
figure;
plot(t(1:2:4000),imag(chrip_bD(1:2000)));
title('Q');xlabel('時間');


%% 虛假的抽取，只是隔位置零，采樣率不變，以獲取周期延拓
%% input:x,待抽取信號;n,抽取倍數
%% output: 抽取后信號
function yn=  fake_decimation(x,n)
    yn = zeros(1,length(x));
    for i = 1 : length(x)
        if mod(i,n)== 1
         yn(i) = x(i);
        else
            x(i) = 0;
        end
    end
end
%% 對信號做FFT，并畫圖
%% input: y,待分析信號;fs,采樣率;s_name,信號名字
function fft_plot(y,fs,s_name)
    L_i = length(y)*2;
    s_i_fft = fft(y,L_i);
    s_i_fftshfit = fftshift(s_i_fft);
    P = abs(s_i_fftshfit/L_i);
    fshift = (-L_i/2:L_i/2-1)*(fs/L_i);
    figure;
    plot(fshift,P);
    title([s_name,'的雙邊譜 ']);
    xlabel('f (Hz)');
    ylabel('|P(f)|');
end

信號處理程序中的頻譜如下：

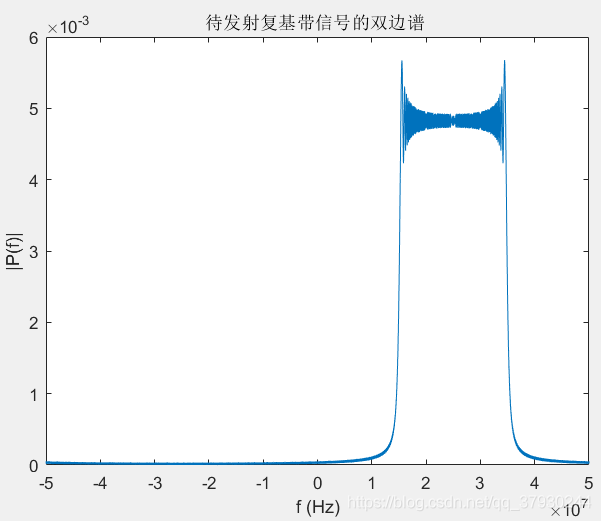

只有正頻率

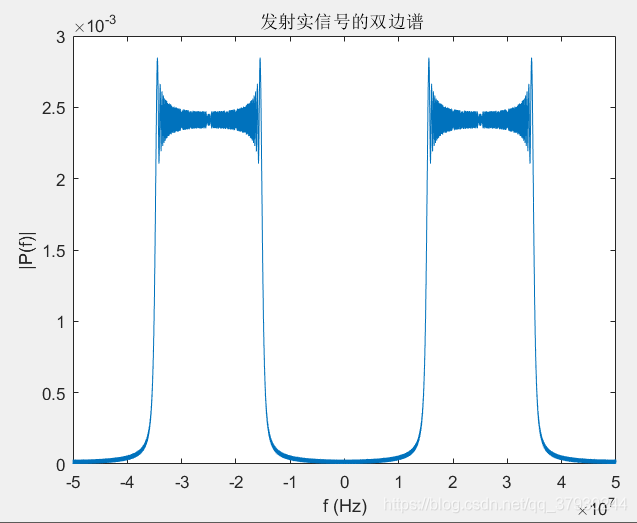

發射時只有取實部，實信號有對稱的雙邊譜

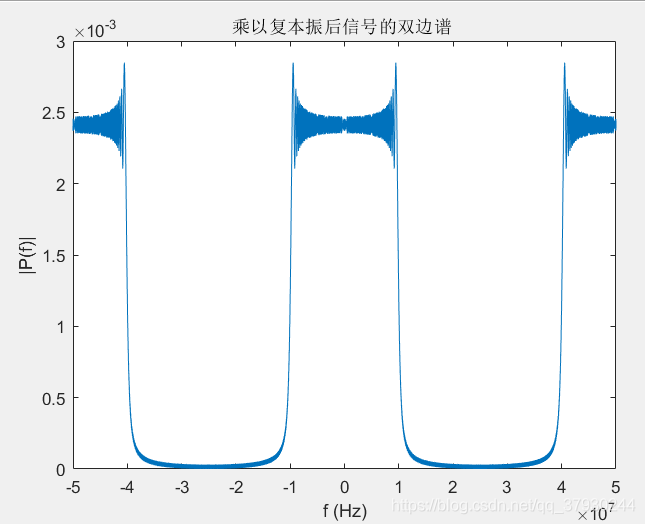

乘以復本振，被單向搬移（由于是帶通采樣，有頻譜周期延拓，且FFT僅能繪制[-Fs/2,Fs/2]區間的頻譜）

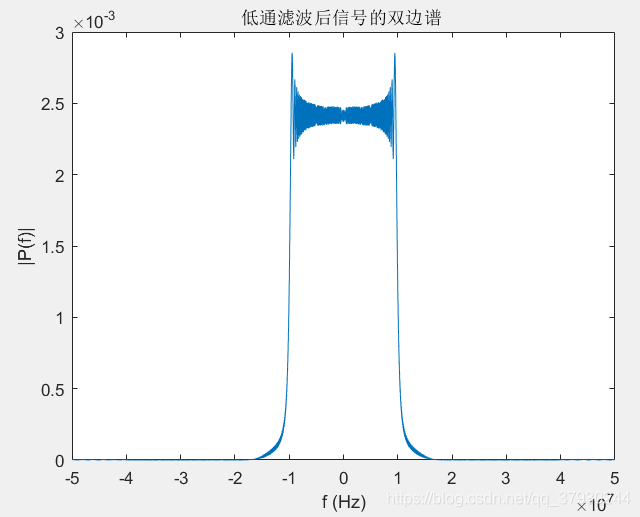

低通濾波，取基帶部分信號

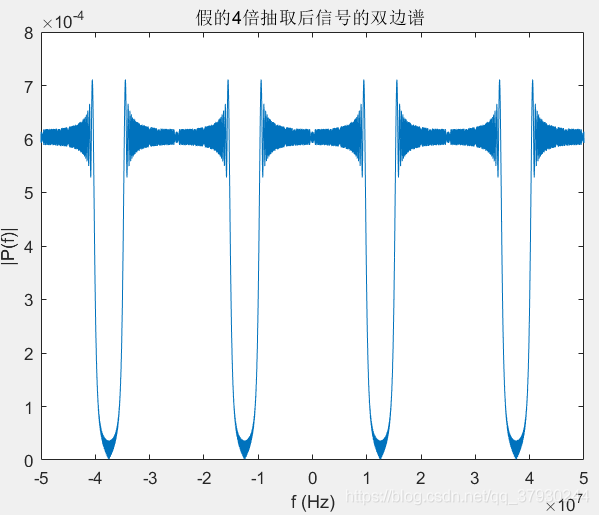

4倍抽取的中間程序

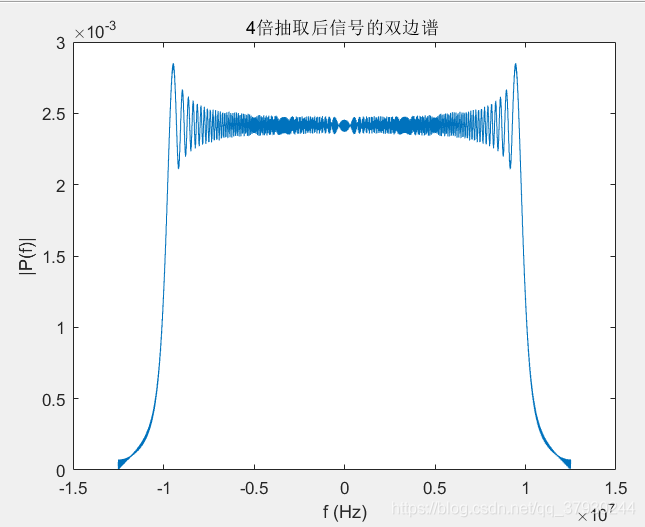

4倍抽取，以降低后續資料量

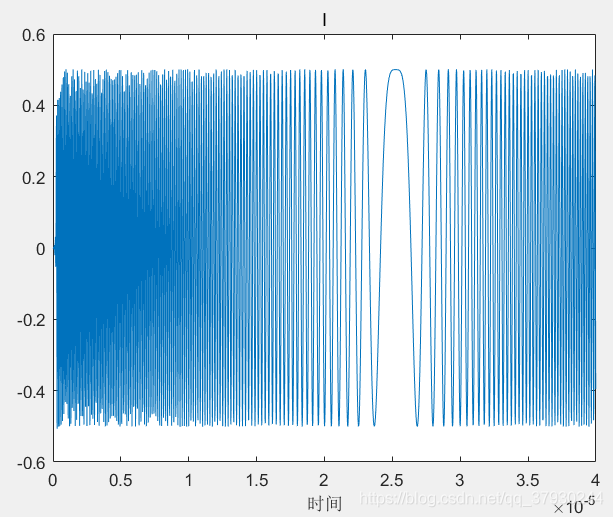

I路基帶信號時域

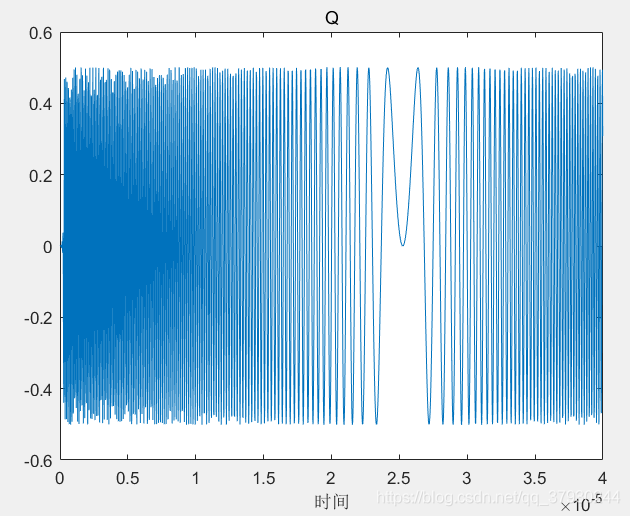

Q路基帶時域

FPGA處理流程，及波形

FPGA實作程序基于實數形式的信號流圖，主要涉及到DDS產生兩路正交本振，ROM存盤待下變頻信號，乘法模塊，FIR濾波，時域抽取等，大部分有現成IP核可供呼叫，

代碼：

module DDC(
	  input clk,
	  input en,
	  input rst,
	  output [55:0] i_d4,
	  output [55:0] q_d4,
	  output [55:0] i_data,
	  output [55:0] q_data,
	  output [15:0] sin,
	  output [15:0] cos,
	  output [15:0] LFM,
	  output [31:0] i_cos,
	  output [31:0] q_sin
);
wire [15:0] douta;
wire [31:0]m_axis_data_tdata;
wire [31:0]m_axis_phase_tdata;
wire [31:0] P_i;
wire [31:0] P_q;
reg [12:0]addra;

always @(posedge clk or posedge rst) begin
	if (rst) begin
addra <= 1'b0;
	end
	else begin
addra <= addra + 1'b1;
	end
end

assign LFM = douta;
assign sin = m_axis_data_tdata[15:0];
assign cos = m_axis_data_tdata[31:16];
assign i_cos= P_i;
assign q_sin= P_q;
blk_mem_gen_0 LFMWAVE (
  .clka(clk),    // input wire clka
  .addra(addra),  // input wire [12 : 0] addra
  .douta(douta)  // output wire [15 : 0] douta
);

LO sin_cos (
  .aclk(clk),                                // input wire aclk
  .m_axis_data_tvalid(),    // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata),      // output wire [31 : 0] m_axis_data_tdata
  .m_axis_phase_tvalid(),  // output wire m_axis_phase_tvalid
  .m_axis_phase_tdata(m_axis_phase_tdata)    // output wire [31 : 0] m_axis_phase_tdata
);

mult_i mult_i (
  .CLK(clk),  // input wire CLK
  .A(douta),      // input wire [15 : 0] A
  .B(m_axis_data_tdata[15:0]),      // input wire [15 : 0] B
  .P(P_i)      // output wire [31 : 0] P
);
mult_i mult_q (
  .CLK(clk),  // input wire CLK
  .A(douta),      // input wire [15 : 0] A
  .B(m_axis_data_tdata[31:16]),      // input wire [15 : 0] B
  .P(P_q)      // output wire [31 : 0] P
);

fir_compiler_0 fir_i (
  .aclk(clk),                              // input wire aclk
  .s_axis_data_tvalid(en),  // input wire s_axis_data_tvalid
  .s_axis_data_tready(),  // output wire s_axis_data_tready
  .s_axis_data_tdata(P_i),    // input wire [31 : 0] s_axis_data_tdata
  .m_axis_data_tvalid(),  // output wire m_axis_data_tvalid
  .m_axis_data_tdata(i_data)    // output wire [55 : 0] m_axis_data_tdata
);

fir_compiler_0 fir_q (
  .aclk(clk),                              // input wire aclk
  .s_axis_data_tvalid(en),  // input wire s_axis_data_tvalid
  .s_axis_data_tready(),  // output wire s_axis_data_tready
  .s_axis_data_tdata(P_q),    // input wire [31 : 0] s_axis_data_tdata
  .m_axis_data_tvalid(),  // output wire m_axis_data_tvalid
  .m_axis_data_tdata(q_data)    // output wire [55 : 0] m_axis_data_tdata
);


		decimation#(
			.NDEC(56)
		) inst_decimation_i (
			.clk   (clk),
			.rst  (rst),
			.en    (en),
			.din   (i_data),
			.valid (),
			.dout  (i_d4)
		);
		decimation#(
			.NDEC(56)
		) inst_decimation_q (
			.clk   (clk),
			.rst  (rst),
			.en    (en),
			.din   (q_data),
			.valid (),
			.dout  (q_d4)
		);


endmodule

抽取模塊代碼：

module  decimation
    #(parameter NDEC = 56)
    (
     input                clk,
     input                rst,
     input                en,
     input [NDEC-1:0]     din,
     output               valid,
     output [NDEC-1:0]    dout);

    reg                  valid_r ;
    reg [2:0]            cnt ;
    reg [NDEC-1:0]       dout_r ;

    //counter
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            cnt <= 3'b0;
        end
        else if (en) begin
            if (cnt==3) begin
                cnt <= 'b0 ;
            end
            else begin
                cnt <= cnt + 1'b1 ;
            end
        end
    end

    //data, valid
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            valid_r        <= 1'b0 ;
            dout_r         <= 'b0 ;
        end
        else if (en) begin
            if (cnt==3) begin
                valid_r     <= 1'b1 ;
                dout_r      <= din;
            end
            else begin
                valid_r     <= 1'b0 ;
            end
        end
    end
    assign dout          = dout_r ;
    assign valid         = valid_r ;

endmodule

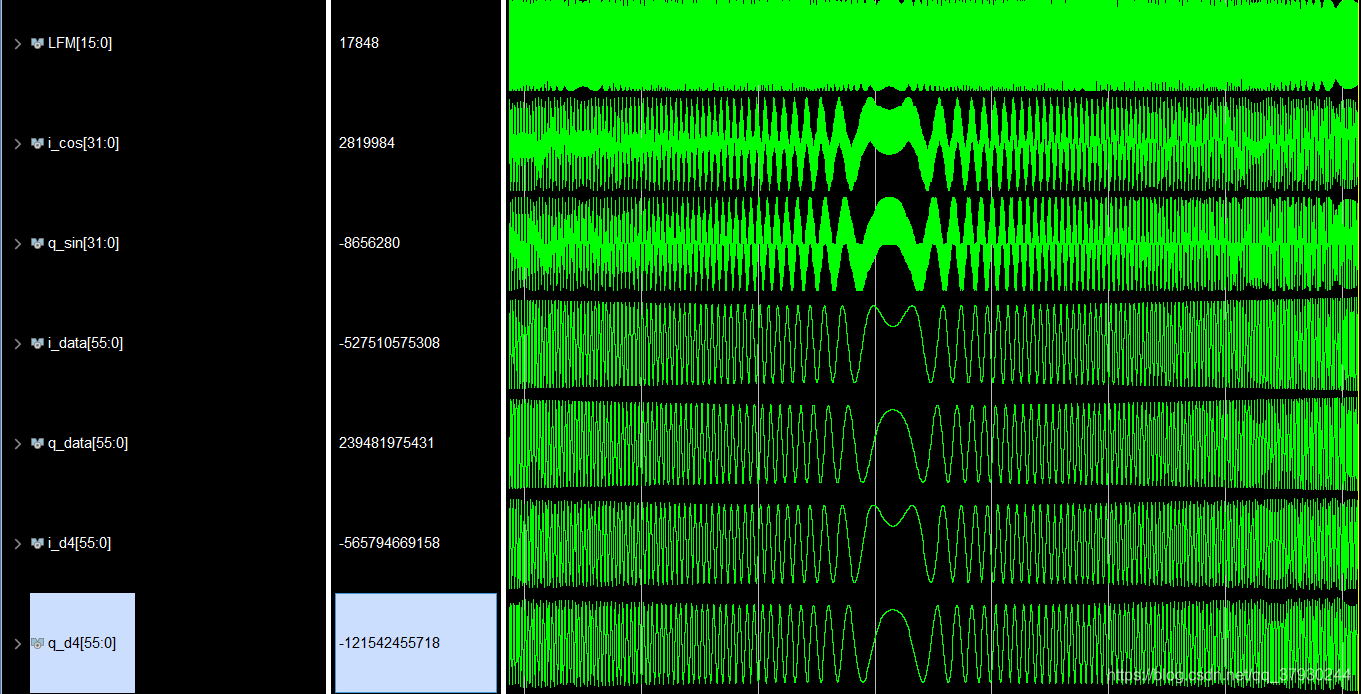

FPGA仿真波形

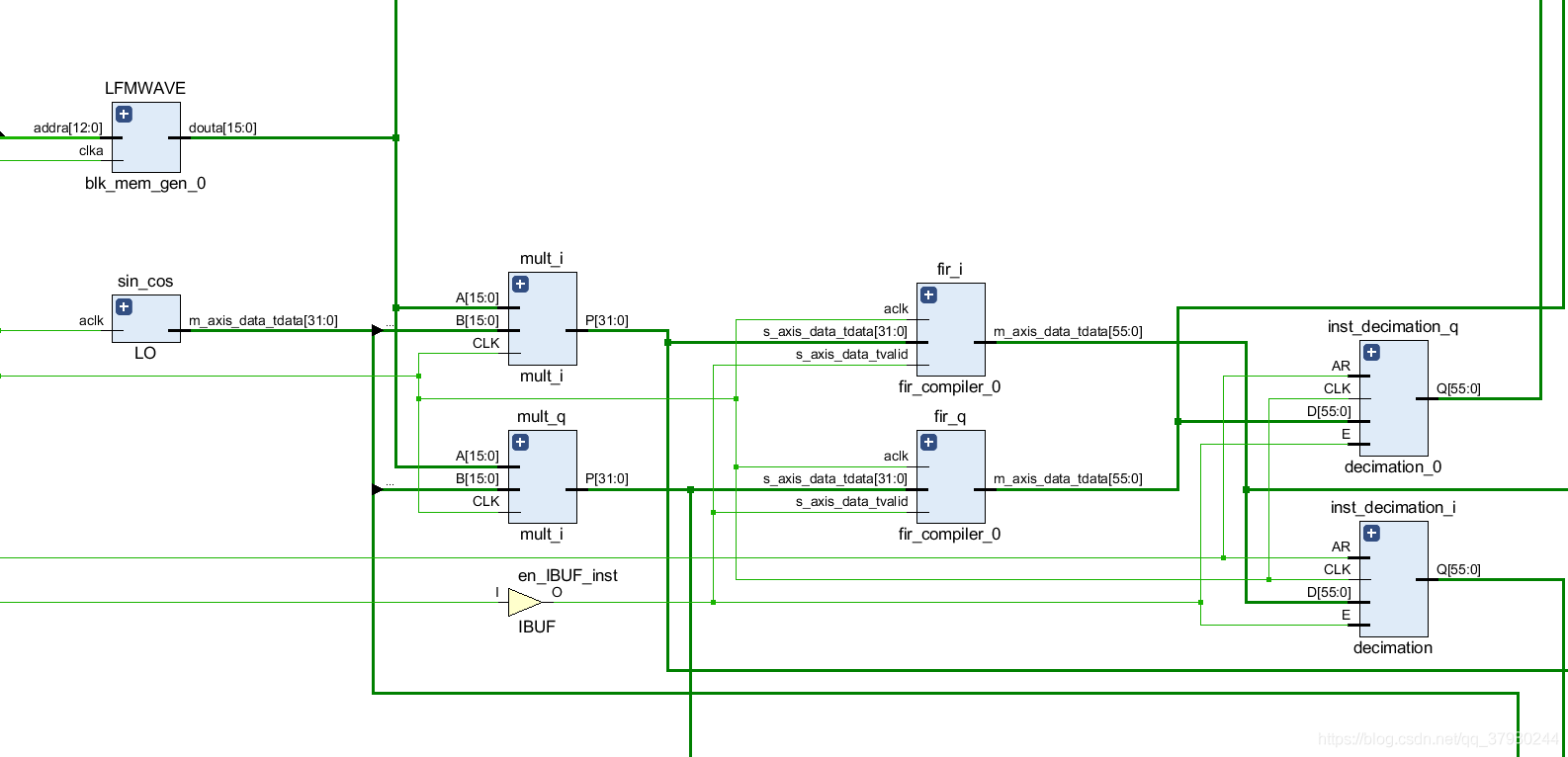

綜合RTL視圖：

可見，與實數信號流圖描述結構相同，
