任務要求
練習通過SPI總線實作OLED螢屏顯示，顯示自己的學號和姓名，
本人所用開發板：野火STM32F103指南者；
代碼撰寫燒錄：KEIL5
所用協議：SPI；
所用例程來源:http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module
SPI協議介面
SPI協議(SerialPeripheralInterface)，即串行外圍設備介面，是一種高速全雙工的通信總線，

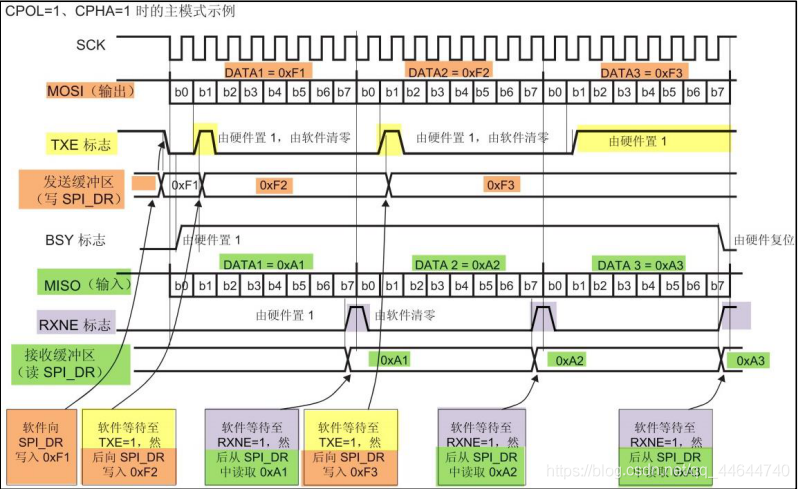

基本通信程序：

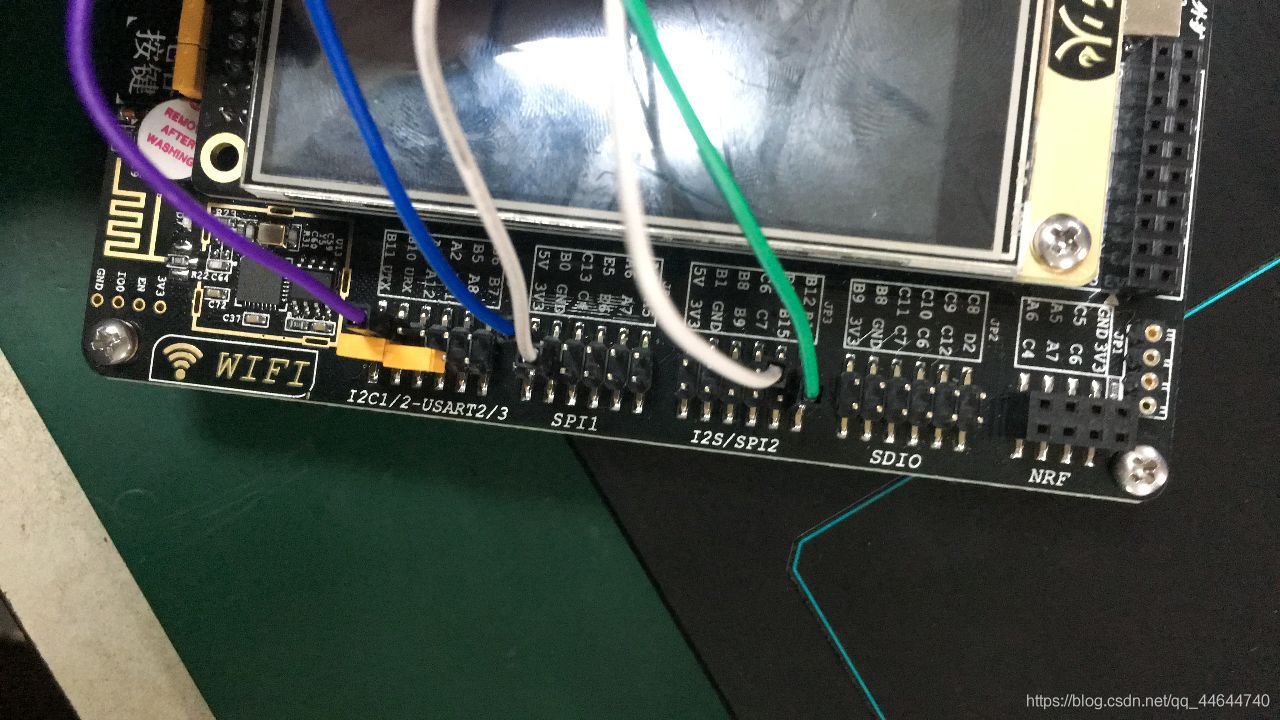

SPI介面位置：
SPI引腳：
MISO：主設備輸入/從設備輸出引腳，該引腳在從模式下發送資料，在主模式下接收資料；
MOSI：主設備輸出/從設備輸入引腳，該引腳在主模式下發送資料，在從模式下接收資料；
SCK：串口時鐘，作為主設備的輸入，從設備的輸入；
NSS：從設備選擇，這是一個可選的引腳，用來選擇主/從設備，它的功能是用來作為“片選引腳”，讓主設備可以單獨地與特定從設備通訊，避免資料線上的沖突，
SPI下的STM32與OLED連接
例程改寫

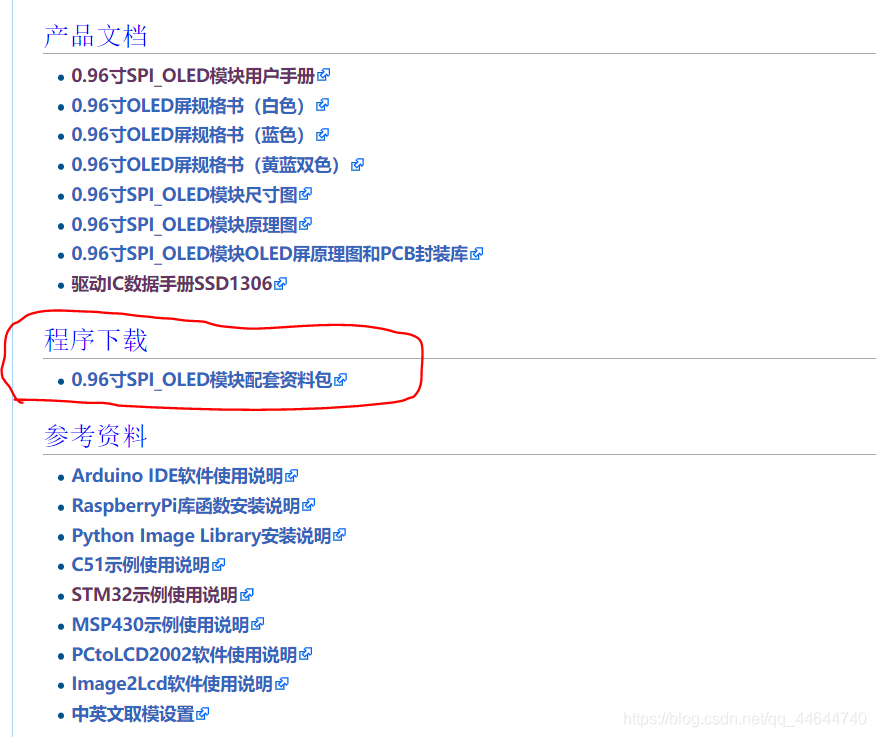

1.在OLED官網下載例程：
http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

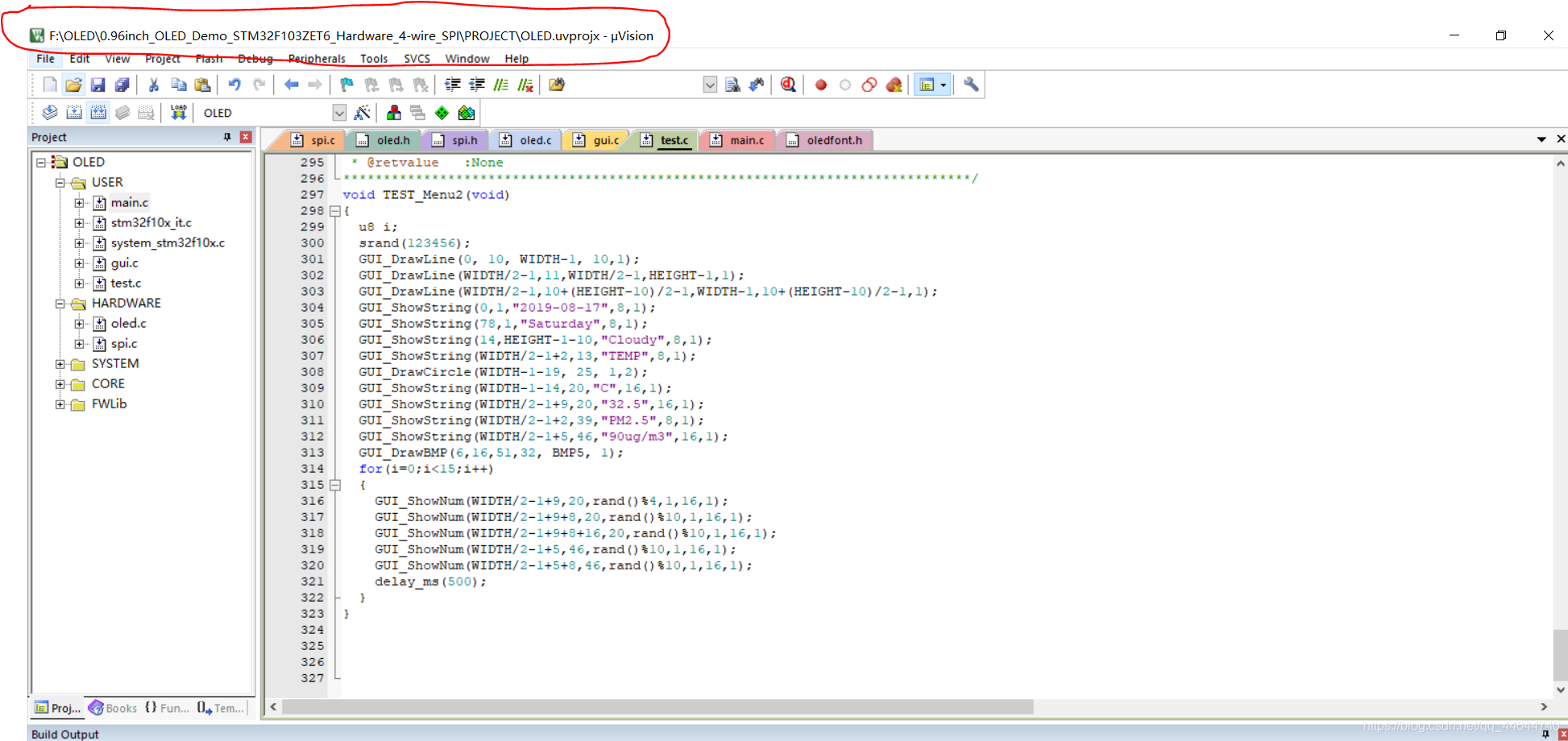

下載完成解壓后再用KEIL打開SPI對應的OLED顯示例程“0.96inch_OLED_Demo_STM32F103ZET6_Hardware_4-wire_SPI”，如下：

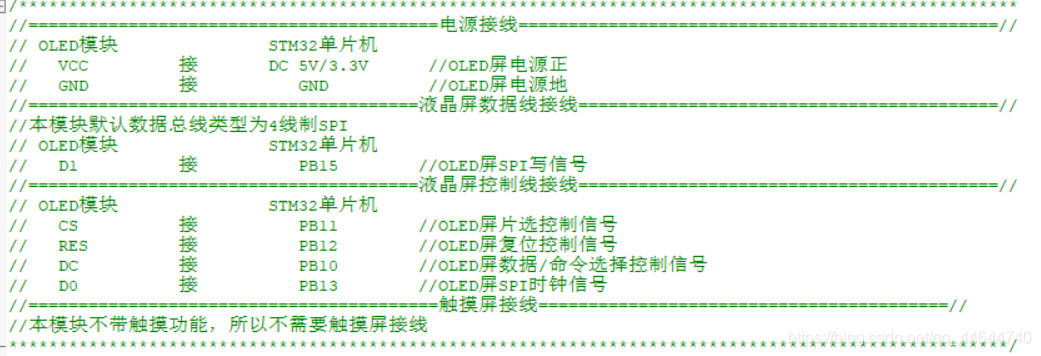

2.STM32與OLED的連接依據main.c程式里的注釋提示進行連接即可，如下：
注意：此時的OLED的CS介面不用連接，只需要六根線進行STM32與OLED的連接，

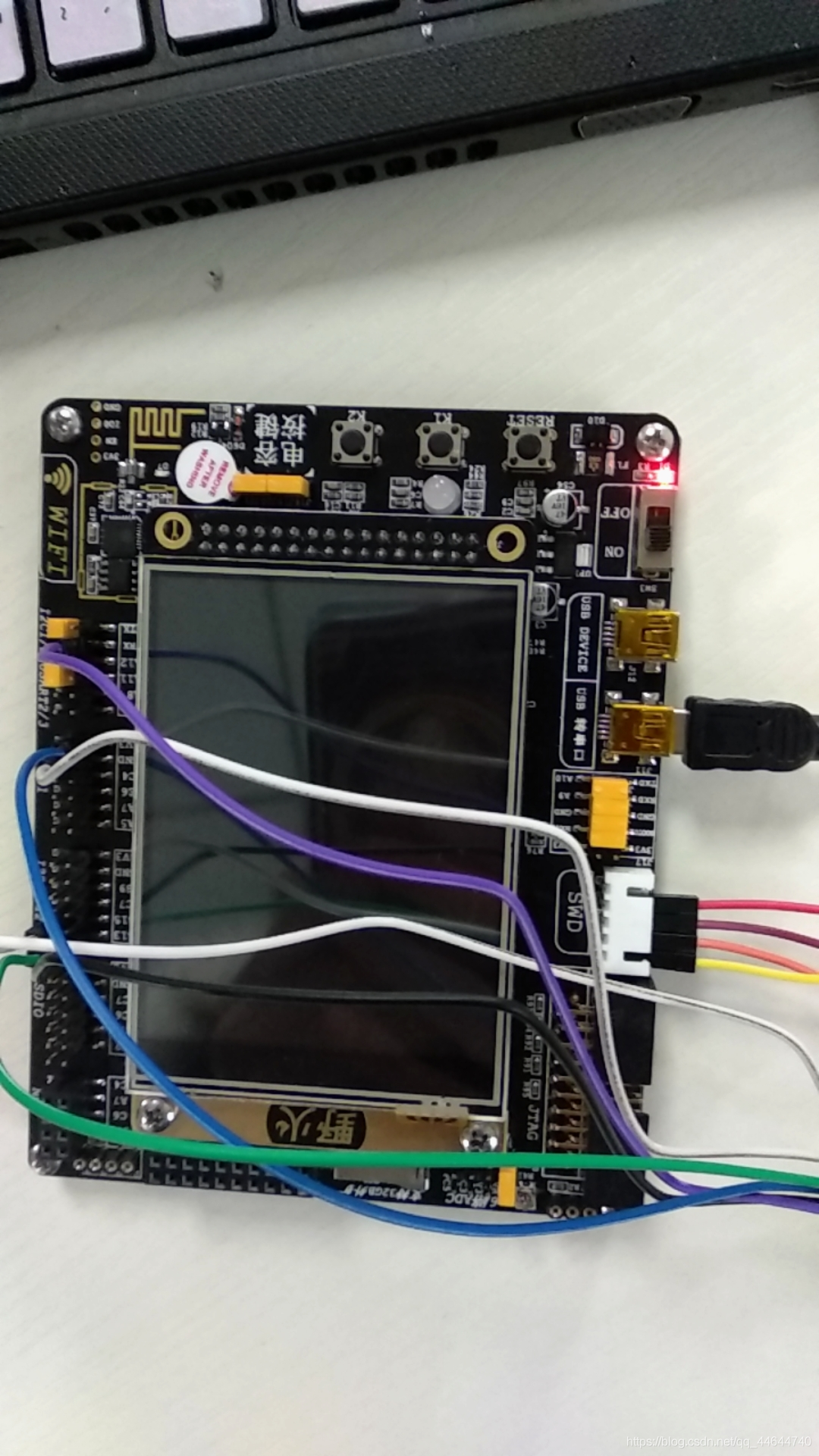

完成后，模塊顯示如下：

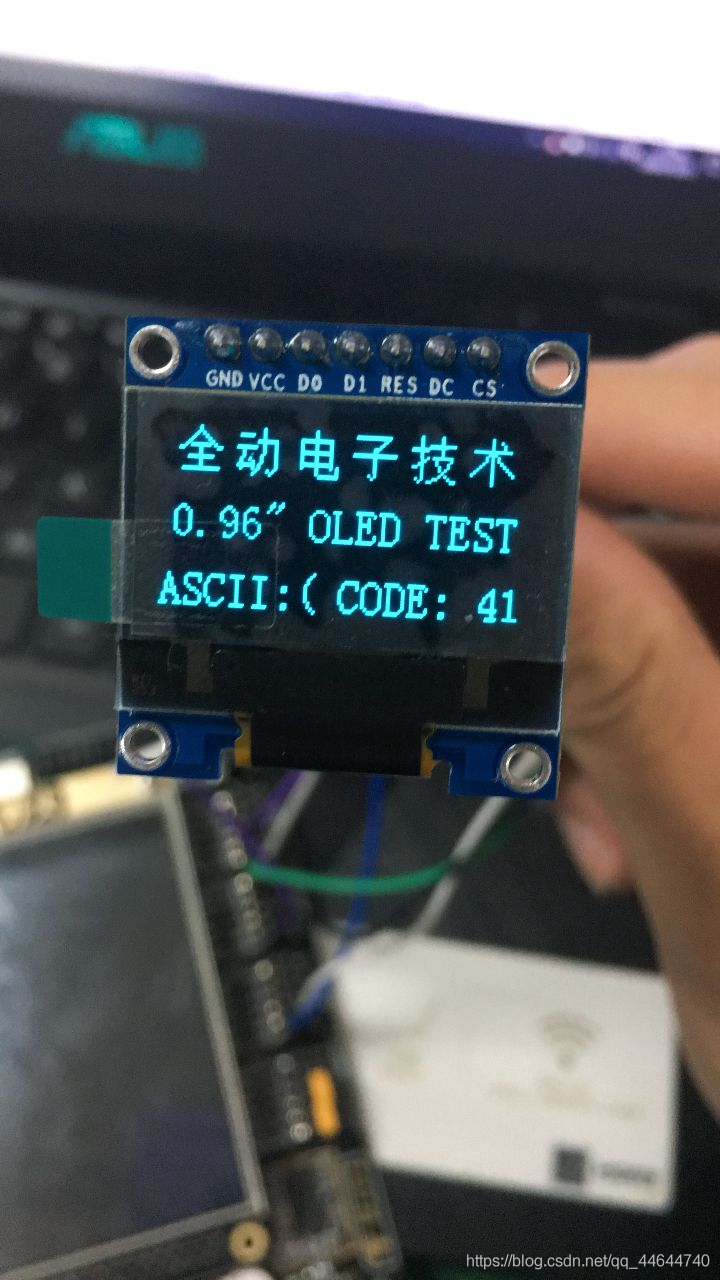

此時直接編譯燒錄例程，不用改動，顯示如下：
此時如果OLED屏不顯示，可能是接線有問題，檢查即可，
3.改寫程式：

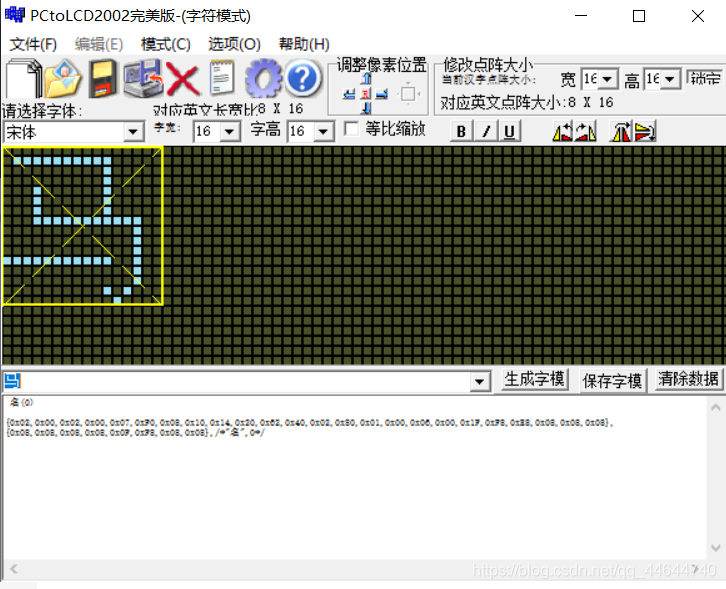

在oledfont.h頭檔案里添加個人需要顯示的漢字字模，此時需要利用PCtoLCD軟體，打開界面如下：
該軟體為野火資料包里的開發軟體自帶，
關于字模軟體的使用詳見野火自帶教程，
此時選取字模，添加進陣列，如下：
const typFNT_GB16 cfont16[] =
{
"馬",0x00,0x00,0x7F,0xE0,0x00,0x20,0x00,0x20,0x10,0x20,0x10,0x20,0x10,0x20,0x1F,0xFC,
0x00,0x04,0x00,0x04,0x00,0x04,0xFF,0xE4,0x00,0x04,0x00,0x04,0x00,0x28,0x00,0x10,/*"媽",0*/
"舒",0x10,0x00,0x11,0xF8,0x28,0x08,0x44,0x50,0x82,0x20,0x7C,0x10,0x13,0xFE,0x10,0x22,
0xFE,0x24,0x10,0x20,0x10,0x20,0x7C,0x20,0x44,0x20,0x44,0x20,0x7C,0xA0,0x44,0x40,/*"舒",0*/
"婭",0x20,0x00,0x23,0xFC,0x20,0x90,0x20,0x90,0xF8,0x90,0x48,0x92,0x4C,0x92,0x4A,0x94,
0x8A,0x94,0x4A,0x98,0x30,0x90,0x10,0x90,0x28,0x90,0x48,0x90,0x87,0xFE,0x00,0x00,/*"婭",0*/
注意：此時我選擇的是1616的OLED漢字顯示，因此在添加字模時，也是添加進1616漢字顯示對應的陣列，添加后注意保存，
再進入test.c進行修改，將void TEST_MainPage(void)函式修改，如下：
void TEST_MainPage(void)
{
GUI_ShowString(20,0,"631807030324",8,1);
GUI_ShowCHinese(16,20,16,"馬舒婭",1);
delay_ms(1500);
}
修改完成，再進入main.c檔案進行修改，如下：
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延時函式初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //設定NVIc中斷分組2:2位搶占優先級，2位回應優先級
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏，全黑
while(1)
{
TEST_MainPage(); //主頁面顯示姓名與學號
OLED_Clear(0);
}
}
此時全部程式已修改完畢，現在進行編譯燒錄，即可成功運行，

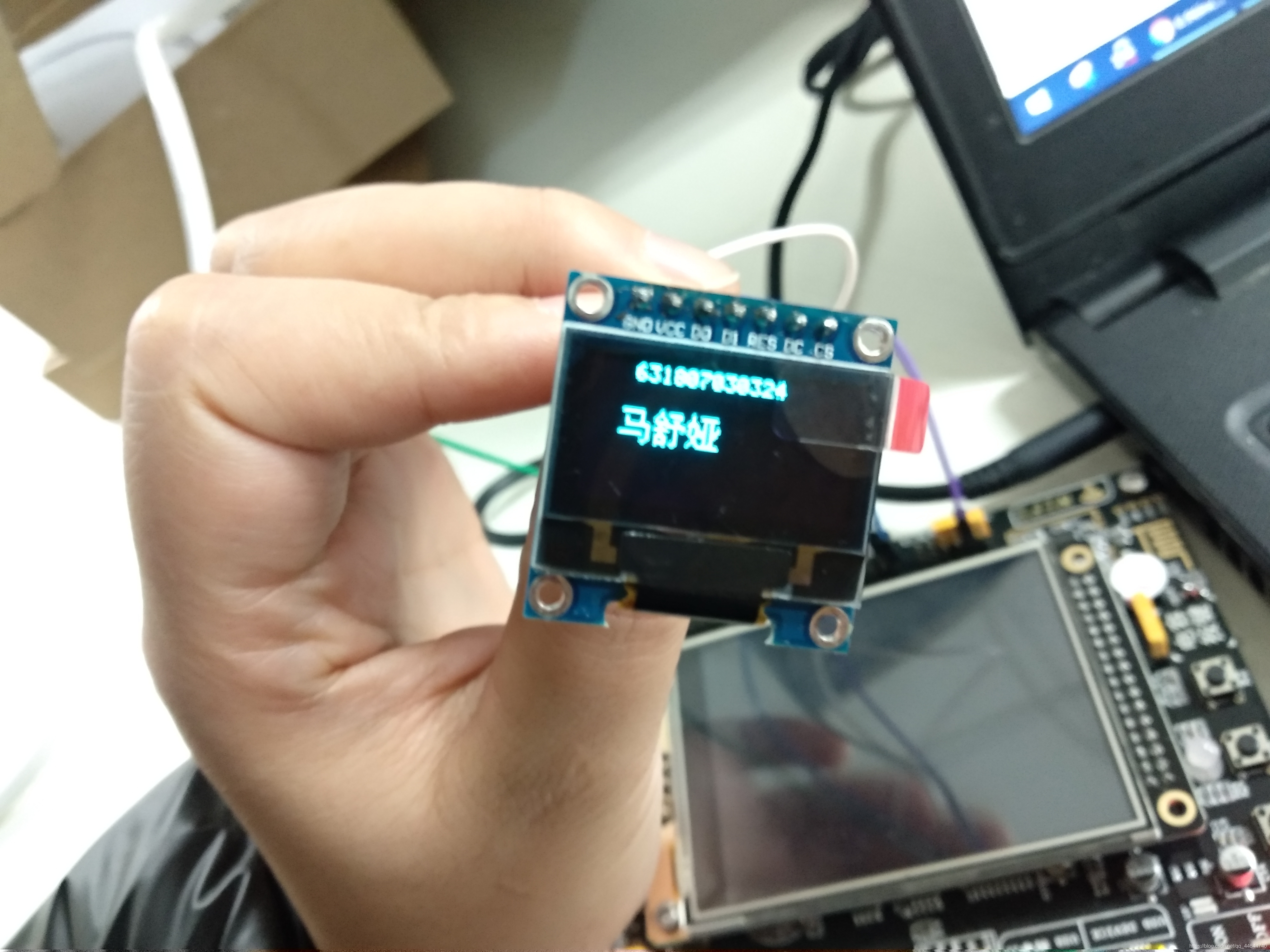

燒錄完成，顯示如下：
總結
本次STM32 SPI協議介面下的OLED屏顯示主要任務已完成，對于STM32的SPI介面協議的學習還需更加深入，
