AT89C52流水燈+外部中斷INT0+定時器（匯編語言）

任務要求

用 AT89S52 單片機控制彩燈（流水燈）圖形及繼電器，即：
①AT89S52 單片機上電時控制由發光二極管組成的圖形有規律地不停閃爍（亮、滅的時間不能為 5 秒！）；
②當按下按鈕（任何時候）時彩燈圖形全滅，而繼電器作業吸合（控制~220V 30W燈泡亮）5 秒，5 秒后回傳彩燈閃爍，

思路

中斷可采取外部中斷INT0方式，定時器可采用模式一（一次定時50ms，回圈100次即為5s）；
流水燈部分，我們的想法是做一個“CXK”運球的動作，順序為左——中——右——中——左，并通過換位實作流水燈的變化，具體代碼實作如下：

匯編代碼

		ORG 0000H 			;單片機上電后從0000H地址執行
		AJMP START			;跳轉到主程式存放地址處
		ORG 0003H			;設定主程式開始地址
    	AJMP INSER			;設定中斷入口地址
		ORG 0030H
		MOV SP,#60H		;設定堆疊起始地址為60H
  START:
		SETB TR0			;允許啟動定時器
		SETB EX0			;中斷設定優先級
		SETB IT0
		MOV R3,#32H 		;R3初值
		SETB EA			;字卸憲開關
		MOV A,#0FFH    	;燈全滅
      	MOV P1,A
      	MOV A,#0FEH     	;1燈亮
      	MOV P1,A
      	MOV R2,#08H
   LOOP1:RL A          		;左移，向右流水燈亮（向右流水燈）
       	MOV P1,A
       	ACALL DELAY1
       	DJNZ R2,LOOP1
       	MOV R2,#05H
  LOOP2:MOV A,#0FFH    	;燈全滅（外圈燈閃爍5次）
       	MOV P1,A
       	ACALL DELAY1
       	MOV A,#00H      	;燈全亮
       	MOV P1,A
       	ACALL DELAY1
       	DJNZ R2,LOOP2
      	MOV A,#0FFH       ;燈全滅
      	MOV P1,A
      	ACALL DELAY1
      	MOV A,#0EEH      ;0和4燈亮
      	MOV P1,A
      	MOV R2,#10H
 LOOP3:RL A             	;（流水燈）
       	MOV P1,A           ;右移，0和4，1和5，2和6，3和7燈亮
       	ACALL DELAY1
       	DJNZ R2,LOOP3
       	MOV A,#0FFH
       	MOV P1,A           ;燈滅
       	MOV R2,#10H
       	MOV A,#0EEH
       	MOV P1,A
       	ACALL DELAY1
       	MOV A,#77H
 LOOP4:RR A              ;左移，（流水燈）
       	MOV P1,A
       	ACALL DELAY1
       	DJNZ R2,LOOP4
       	MOV R2,#08H
       	MOV A,#0FEH
 LOOP5:RR A          	   ;左移，向右流水燈亮（向左流水燈）
       	MOV P1,A
       	ACALL DELAY1
       	DJNZ R2,LOOP5
       	MOV A,#0FFH
       	MOV P1,A
       	MOV R2,#05H
   LOOP6:MOV A,#0FFH     ;燈全滅（外圈燈閃爍5次）
       	MOV P1,A
       	ACALL DELAY1
       	MOV A,#00H        ;燈全亮
       	MOV P1,A
       	ACALL DELAY1
       	DJNZ R2,LOOP6
       	MOV R0,#05H
        MOV A,#0F0H       ;（運球）
        MOV P0,A      	    ;身體部位亮
        SETB P2.0
        SETB P2.1
        SETB P2.2      		;三個球都滅
        CLR P2.3
        CLR P2.4
        CLR P2.5       		;CXK亮
  LOOP7:CLR P2.0       		;左球亮
        CLR P2.3       		;C亮
        SETB P2.4
        SETB P2.5      		;XK不亮
        ACALL DELAY1
        SETB P2.0      		;左球滅
        SETB P2.3       	;C滅
        CLR P2.1       		;中間球亮
        CLR P2.4       		;X亮
        ACALL DELAY1
        SETB P2.1     		;中間球滅
        SETB P2.4     		;X滅
        CLR P2.2       		;右球亮
        CLR P2.5       		;K亮
        ACALL DELAY1
        SETB P2.2      		;右球滅
        SETB P2.5      		;K滅
        CLR P2.1      	 	;中間球亮
        CLR P2.3
        CLR P2.4
        CLR P2.5       		;CXK全亮
        ACALL DELAY1
        SETB P2.1      		;中間球滅
        SETB P2.3
        SETB P2.4
        SETB P2.5      		;CXK全滅
        CLR P2.0       		;左球亮
        ACALL DELAY1
        DJNZ R0,LOOP7     	;回圈5次
        MOV R1,#0AH
  LOOP8:MOV A,0FFH     	;（人亮，球不亮，且人閃爍）
        MOV P0,A           ;身體不亮
        SETB P2.0
        SETB P2.1
        SETB P2.2       	;三個球都要不亮
 	ACALL DELAY1
     	MOV A,#0F0H
     	MOV P0,A           ;身體亮
     	CLR P2.3
     	CLR P2.4
     	CLR P2.5           	;CXK亮
     	ACALL DELAY1
     	CPL A
     	MOV P0,A        	;身體滅
    	SETB P2.3
     	SETB P2.4
     	SETB P2.5       	;CX滅
     	ACALL DELAY1
     	DJNZ R1,LOOP8
     	MOV R1,#0AH
     	AJMP START
  HERE:SJMP HERE 			;查詢中斷
   		ORG 0200H
  INSER:SJMP MIE			;跳轉中斷服務程式
    	MIE:MOV P0,#0FFH 	;燈滅
		MOV P1,#0FFH 		;燈滅
		MOV P2,#0FFH 		;燈滅
		CLR P3.7
		ACALL DELAY		;呼叫定時器
		MOV R3,#32H 		;回圈100次
		SETB P3.7
		RETI 				;中斷子程式回傳
 DELAY:MOV TMOD,#01H	;定時器基礎設計，模式1，查詢方式
		MOV TL0,#0B0H		;每隔50ms定時一次
		MOV TH0,#3CH		;同上
		JNB TF0,$			;查詢判斷TF0的溢位
		CLR TF0			;清0
		DJNZ R3,DELAY		;回圈
        RET
DELAY1:MOV R6,#200   		;50ms延時子程式
     L1:MOV R7,#200
     L2:NOP
        DJNZ R7,L2
        DJNZ R6,L1
        RET           		;子程式回傳
        END

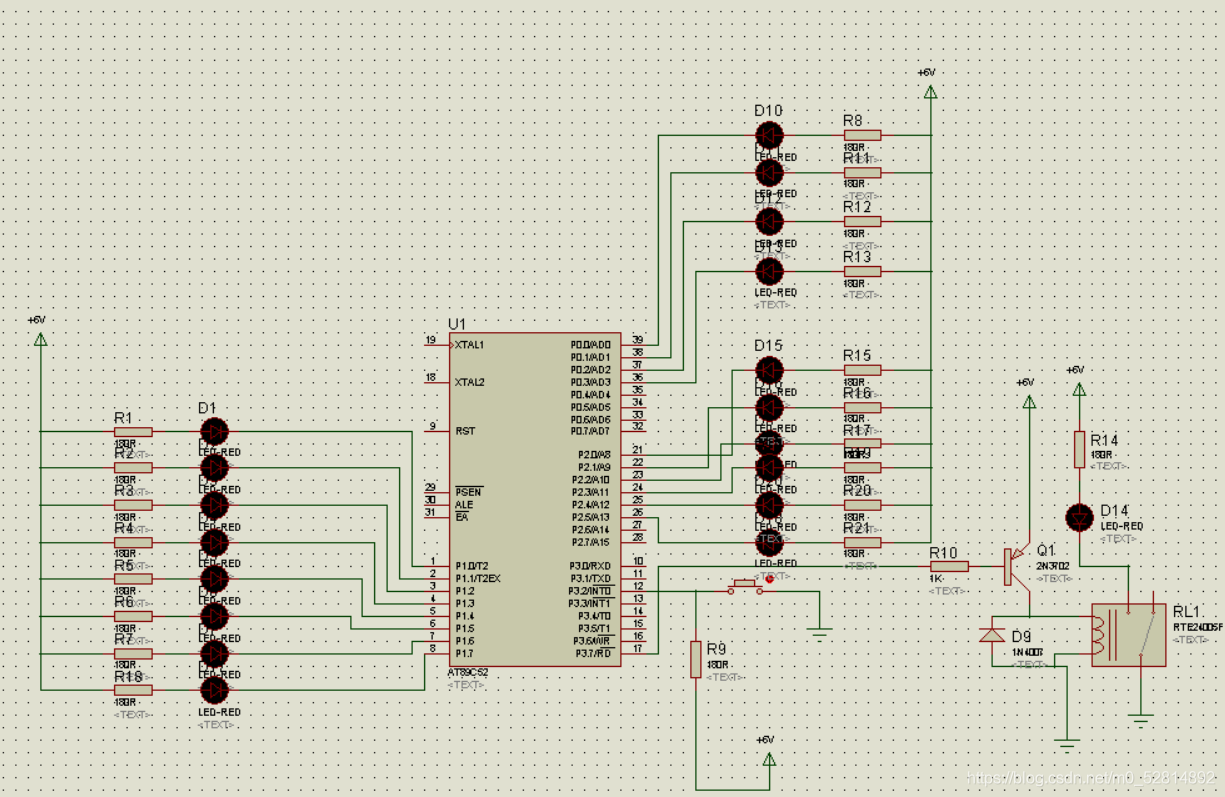

仿真電路

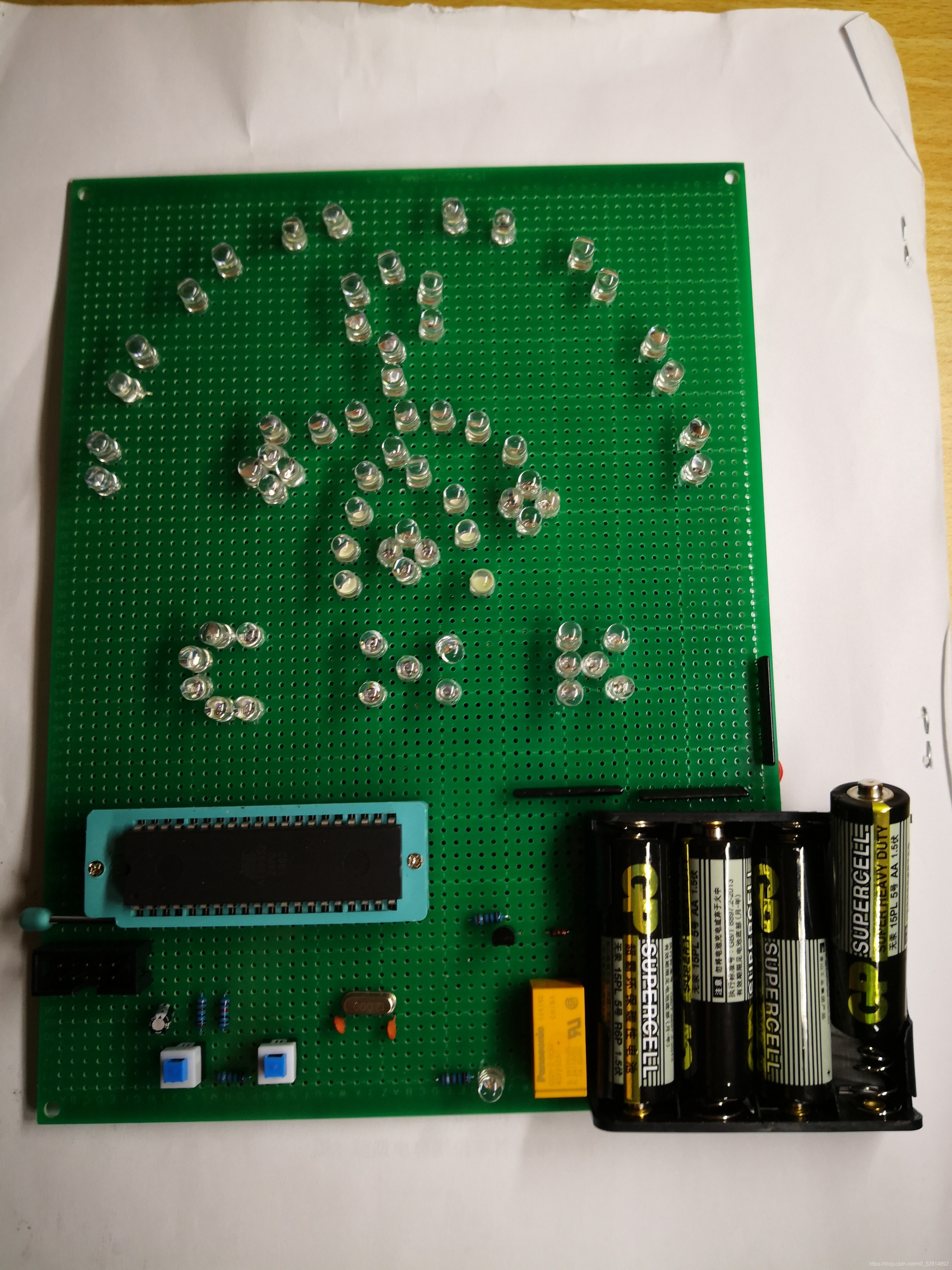

硬體電路

一共用了67個燈，大部分燈為并聯接到一個口

實際效果

后言

匯編程式不難，難的是焊接作業和排線，焊接大概花費了3-4天的時間，希望這篇文章能給以后學習相關綜合實驗的師弟師妹一個參考，非專業非科班某單片機課設留，
