前言

1.Web配網概述
在應用到esp8266的場景，往往與wifi是離不開的，但用戶的wifi賬號密碼又無從知曉，于是乎有了配網，
目前，市面上的配網方式多種多樣，但其中博主覺得成功率最高，最方便的方式其實還是Web配網（個人看法），因為Web配網從根本來說就是esp8266開啟一個web服務器，在此基礎上進行資訊互動（POST，GET），所以資訊的傳輸較為穩定，配網成功率高，
2.強制門戶概述
強制門戶：連接上wifi以后，手機會自動打開一個網頁，這就是強制門戶，
相信大家遇見過很多擁有免費wifi的地方，連接上wifi以后，就會自動彈出認證界面，在Web配網的基礎上，我們加上強制門戶，就可以實作連接wifi以后自動打開配網界面，方便用戶操作，

Web配網詳解

想要實作Web配網，就需要讓esp8266開啟一個WebServer服務器，需要用到以下函式

ESP8266WebServer();//創建WebServer
begin();//啟動WebServer
on();//請求回應回呼
onNotFound();//無法回應的請求的回呼函式
send();//發送回應資料
hasArg();//是否存在某個引數
args();//獲取引數個數

具體WebServer實作代碼

const char* AP_NAME = "配網WIFI";//wifi名字
//html網頁原始碼
const char* page_html = "\
<!DOCTYPE html>\r\n\
<html lang='en'>\r\n\
<head>\r\n\
  <meta charset='UTF-8'>\r\n\
  <meta name='viewport' content='width=device-width, initial-scale=1.0'>\r\n\
  <title>Document</title>\r\n\
</head>\r\n\
<body>\r\n\
  <form name='input' action='/' method='POST'>\r\n\
        wifi名稱: <br>\r\n\
        <input type='text' name='ssid'><br>\r\n\
        wifi密碼:<br>\r\n\
        <input type='text' name='password'><br>\r\n\
        <input type='submit' value='保存'>\r\n\
    </form>\r\n\
</body>\r\n\
</html>\r\n\
";

IPAddress apIP(192, 168, 4, 1);//esp8266-AP-IP地址
ESP8266WebServer server(80);//創建WebServer

void initBasic(void){//初始化基礎
  Serial.begin(115200);
  WiFi.hostname("Smart-ESP8266");//設定ESP8266設備名
}

void initSoftAP(void){//初始化AP模式
  WiFi.mode(WIFI_AP);
  WiFi.softAPConfig(apIP, apIP, IPAddress(255, 255, 255, 0));
  if(WiFi.softAP(AP_NAME)){
    Serial.println("ESP8266 SoftAP is right");
  }
}

void handleRoot() {//訪問主頁回呼函式
  server.send(200, "text/html", page_html);
}

void handleRootPost() {//Post回呼函式
  Serial.println("handleRootPost");
  if (server.hasArg("ssid")) {//判斷是否有賬號引數
    Serial.print("got ssid:");
    strcpy(sta_ssid, server.arg("ssid").c_str());//將賬號引數拷貝到sta_ssid中
    Serial.println(sta_ssid);
  } else {//沒有引數
    Serial.println("error, not found ssid");
    server.send(200, "text/html", "<meta charset='UTF-8'>error, not found ssid");//回傳錯誤頁面
    return;
  }
  //密碼與賬號同理
  if (server.hasArg("password")) {
    Serial.print("got password:");
    strcpy(sta_password, server.arg("password").c_str());
    Serial.println(sta_password);
  } else {
    Serial.println("error, not found password");
    server.send(200, "text/html", "<meta charset='UTF-8'>error, not found password");
    return;
  }

  server.send(200, "text/html", "<meta charset='UTF-8'>保存成功");//回傳保存成功頁面
  delay(2000);
  //連接wifi
  connectNewWifi();
}

void initWebServer(void){//初始化WebServer
  server.on("/", HTTP_GET, handleRoot);//設定主頁回呼函式
  server.on("/", HTTP_POST, handleRootPost);//設定Post請求回呼函式
  server.begin();//啟動WebServer
  Serial.println("WebServer started!");
}

void connectNewWifi(void){
  WiFi.mode(WIFI_STA);//切換為STA模式
  WiFi.setAutoConnect(true);//設定自動連接
  WiFi.begin();//連接上一次連接成功的wifi
  Serial.println("");
  Serial.print("Connect to wifi");
  int count = 0;
   while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  if(WiFi.status() == WL_CONNECTED){//如果連接上 就輸出IP資訊 防止未連接上break后會誤輸出
    Serial.println("");
    Serial.println("WIFI Connected!");
    Serial.print("IP address: ");
    Serial.println(WiFi.localIP());
    server.stop();
  }
}

void setup() {
  initBasic();
  initSoftAP();
  initWebServer();
}

void loop() {
  server.handleClient();
  dnsServer.processNextRequest();
}

強制門戶詳解

要想實作強制門戶，就要在以上的普通Web配網的基礎上加上DNS服務，

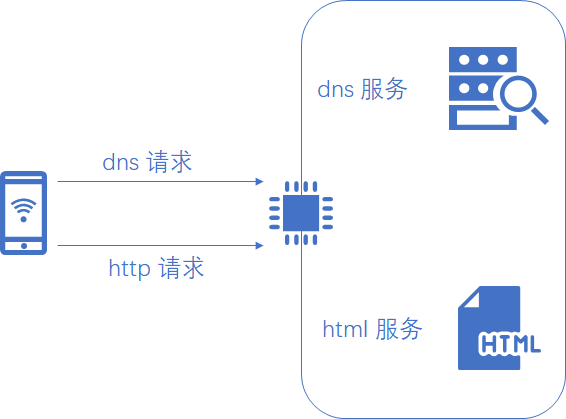

具體實作思路:當手機連接上一個無需密碼的wifi后(看上面的initSoftAP就可以發現設定的是無需密碼的AP)，會訪問一個手機內部的網址去查看是否可以上網，在訪問此網址的時候會先發起DNS請求，向服務器問域名的IP地址，然后再發起HTTP請求，請求想要的內容，

esp8266充當AP的角色，會收到手機發來的DNS請求，這時將請求的IP地址指向esp8266的地址就可以了，這時手機就會向esp8266發送http請求，esp8266不管收到什么http請求，都將html頁面回復過去，就可以實作強制門戶功能了，
將請求IP指向esp8266地址代碼：

DNSServer dnsServer;//創建dnsServer實體
IPAddress apIP(192, 168, 4, 1);//esp8266-AP-IP地址
const byte DNS_PORT = 53;//DNS埠號

dnsServer.start(DNS_PORT, "*", apIP)

不管收到什么http請求，都將html頁面回復過去

  ESP8266WebServer server(80);//創建WebServer

  //server.on("/",handleRoot);
  //上面那行必須在第二個引數上添加上HTTP_GET才能不影響強制門戶，防止有些設備無法彈出強制門戶，要用域名訪問，如果不加第二個引數，就只能實作域名訪問而無法強制門戶
  //在無法回應的http請求回應回呼設定為主頁的回呼函式，才可以強制門戶
  server.on("/", HTTP_GET, handleRoot);//設定主頁回呼函式
  server.onNotFound(handleRoot);//設定無法回應的http請求的回呼函式
  server.on("/", HTTP_POST, handleRootPost);//設定Post請求回呼函式
  server.begin();//啟動WebServer

完整代碼

#include <ESP8266WiFi.h>
#include <DNSServer.h>
#include <ESP8266WebServer.h>

const char* AP_NAME = "配網WIFI";//wifi名字
//暫時存盤wifi賬號密碼
char sta_ssid[32] = {0};
char sta_password[64] = {0};
//配網頁面代碼
const char* page_html = "\
<!DOCTYPE html>\r\n\
<html lang='en'>\r\n\
<head>\r\n\
  <meta charset='UTF-8'>\r\n\
  <meta name='viewport' content='width=device-width, initial-scale=1.0'>\r\n\
  <title>Document</title>\r\n\
</head>\r\n\
<body>\r\n\
  <form name='input' action='/' method='POST'>\r\n\
        wifi名稱: <br>\r\n\
        <input type='text' name='ssid'><br>\r\n\
        wifi密碼:<br>\r\n\
        <input type='text' name='password'><br>\r\n\
        <input type='submit' value='保存'>\r\n\
    </form>\r\n\
</body>\r\n\
</html>\r\n\
";

const byte DNS_PORT = 53;//DNS埠號
IPAddress apIP(192, 168, 4, 1);//esp8266-AP-IP地址
DNSServer dnsServer;//創建dnsServer實體
ESP8266WebServer server(80);//創建WebServer

void handleRoot() {//訪問主頁回呼函式
  server.send(200, "text/html", page_html);
}

void handleRootPost() {//Post回呼函式
  Serial.println("handleRootPost");
  if (server.hasArg("ssid")) {//判斷是否有賬號引數
    Serial.print("got ssid:");
    strcpy(sta_ssid, server.arg("ssid").c_str());//將賬號引數拷貝到sta_ssid中
    Serial.println(sta_ssid);
  } else {//沒有引數
    Serial.println("error, not found ssid");
    server.send(200, "text/html", "<meta charset='UTF-8'>error, not found ssid");//回傳錯誤頁面
    return;
  }
  //密碼與賬號同理
  if (server.hasArg("password")) {
    Serial.print("got password:");
    strcpy(sta_password, server.arg("password").c_str());
    Serial.println(sta_password);
  } else {
    Serial.println("error, not found password");
    server.send(200, "text/html", "<meta charset='UTF-8'>error, not found password");
    return;
  }

  server.send(200, "text/html", "<meta charset='UTF-8'>保存成功");//回傳保存成功頁面
  delay(2000);
  //連接wifi
  connectNewWifi();
}

void initBasic(void){//初始化基礎
  Serial.begin(115200);
  WiFi.hostname("Smart-ESP8266");//設定ESP8266設備名
}

void initSoftAP(void){//初始化AP模式
  WiFi.mode(WIFI_AP);
  WiFi.softAPConfig(apIP, apIP, IPAddress(255, 255, 255, 0));
  if(WiFi.softAP(AP_NAME)){
    Serial.println("ESP8266 SoftAP is right");
  }
}

void initWebServer(void){//初始化WebServer
  //server.on("/",handleRoot);
  //上面那行必須以下面這種格式去寫否則無法強制門戶
  server.on("/", HTTP_GET, handleRoot);//設定主頁回呼函式
  server.onNotFound(handleRoot);//設定無法回應的http請求的回呼函式
  server.on("/", HTTP_POST, handleRootPost);//設定Post請求回呼函式
  server.begin();//啟動WebServer
  Serial.println("WebServer started!");
}

void initDNS(void){//初始化DNS服務器
  if(dnsServer.start(DNS_PORT, "*", apIP)){//判斷將所有地址映射到esp8266的ip上是否成功
    Serial.println("start dnsserver success.");
  }
  else Serial.println("start dnsserver failed.");
}

void connectNewWifi(void){
  WiFi.mode(WIFI_STA);//切換為STA模式
  WiFi.setAutoConnect(true);//設定自動連接
  WiFi.begin();//連接上一次連接成功的wifi
  Serial.println("");
  Serial.print("Connect to wifi");
  int count = 0;
   while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    count++;
    if(count > 10){//如果5秒內沒有連上，就開啟Web配網 可適當調整這個時間
      initSoftAP();
      initWebServer();
      initDNS();
      break;//跳出 防止無限初始化
    }
    Serial.print(".");
  }
  Serial.println("");
  if(WiFi.status() == WL_CONNECTED){//如果連接上 就輸出IP資訊 防止未連接上break后會誤輸出
    Serial.println("WIFI Connected!");
    Serial.print("IP address: ");
    Serial.println(WiFi.localIP());//列印esp8266的IP地址
    server.stop();
  }
}

void setup() {
  initBasic();
  connectNewWifi();
}

void loop() {
  server.handleClient();
  dnsServer.processNextRequest();
}

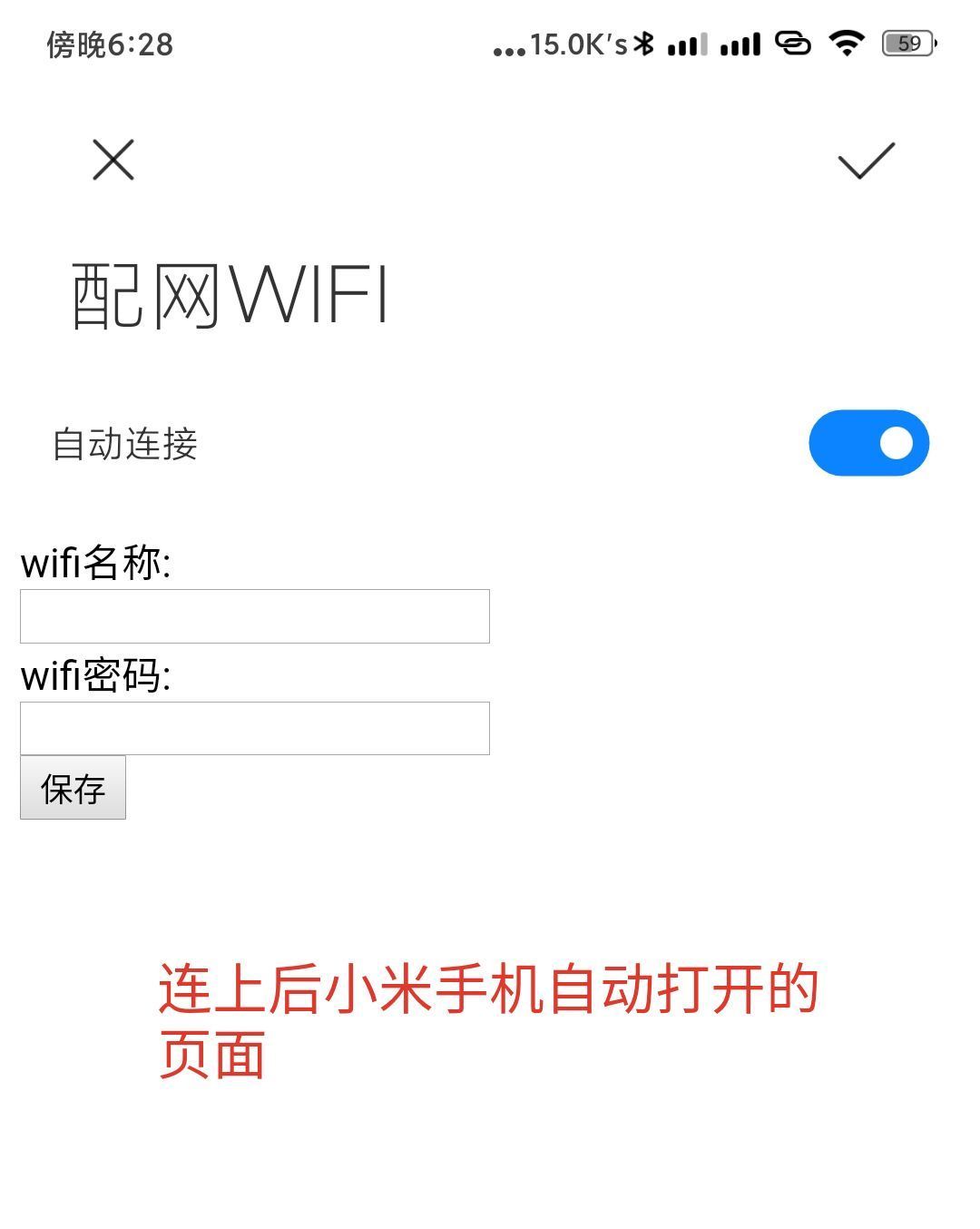

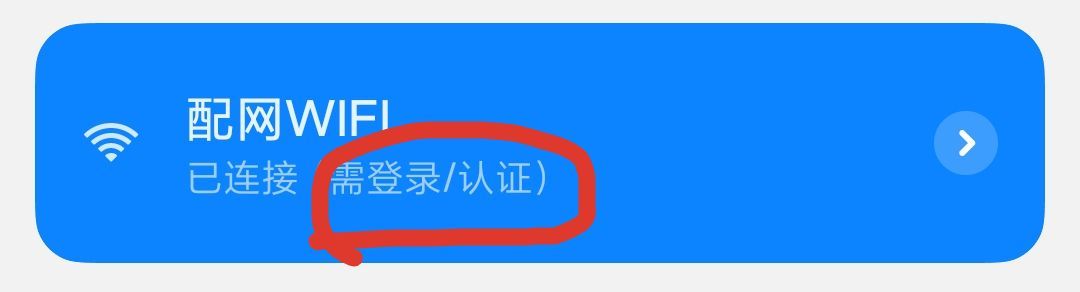

實驗效果

如果有什么不懂的可以評論咨詢，看到會回復，歡迎討論！
