一、 概述
NTP網路時間服務器是一款針對計算機網路系統時間同步而設計的高科技產品，產品自主設計開發，在當今計算機網路系統日益盛行的年代，計算機網路安全可謂是重中之重，當計算機受到攻擊后，如何快速的提取安全日志追蹤事件全程序，這時計算機的時間戳就顯得尤為重要，采用標準的NTP網路時間協議來同步計算機時間就成了網路系統中必不可少的作業，計算機經過長期運行，時間差會越來越大，這種偏差在單機中影響不太大，但在網路環境下的應用中可能會引發意想不到的問題，如在分布式計算環境中，由于每個主機時間不一致，會造成同一操作在不同主機的記錄時間不一致，將導致服務無法正常地進行，隨著各種網路應用的不斷發展，對時間的要求也越來越高，否則會引發許多業務系統操作沒有時效性的問題，
NTP網路時間服務器運用GPS信號作為時間源，同時可選北斗、B碼、原子鐘等時間源，產品采用標準的NTP/SNTP時間同步信號來滿足不同網路設備的校時介面要求，產品采用SMT表面貼裝技術生產，以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差、不受地域氣候等環境條件限制、性價比高、操作簡單、免維護等特點，適合無人值守，廣泛應用于電力、金融、通信、交通、廣電、安防、石化、冶金、水利、國防、醫療、教育、政府機關、IT等領域，為各行業的計算機網路系統服務著，
二、產品特點：
◆ 高精度，串口/脈沖可達30ns，NTP客戶端優于2ms，時間同步快，
◆ 雙CPU同時作業，32位CPU雙核處理器，采用DSP/CPLD完成實時高速處理；
◆ 1U機箱具有4路獨立的物理隔離10/100M網口（每個埠具有獨立的MAC地址），2U機箱具有可擴展無限個獨立的物理隔離網口，每個網口可以靈活的配置使用且物理隔離，可以在不同網段、子網和物理隔離網路里完成時間同步作業；
◆ 作一級時間服務器，可同時為上萬臺客戶端、服務器、作業站提供時間服務，
◆ 支持WINDOWS9X/NT/2000/XP/2003/vista、WIN7/8、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等作業系統及支持NTP協議的所有網路設備，
◆ 多種配置方法（TELNET/WEB），易于管理和升級，同時支持華人開創專用管理軟體配置，支持MD5加密和SNMP網管；
◆ 設備支持NTP和SNTP協議，且提供互備信號介面，要實作主備機器之間自動相互切換，
◆ 專用嵌入式系統，無硬碟和風扇設計，防震設計，系統穩定可靠，
◆ 機箱經防磁處理，抗干擾能力強，
◆ GPS接收天線重點考慮了防雷設計、穩定性設計、抗干擾設計， 信號接收可靠性高，不受地域條件和環境的限制，
◆ 裝置具有多種介面型別資訊輸出與互動方式，以滿足不同用戶的需求，
◆ 裝置可通過液晶顯示屏在線顯示當前收星個數，指示燈可直觀反映裝置的同步狀況，
◆ 機架式結構，1U標準機箱設計（482×44×210mm）安裝方便，
三、產品技術指標：
|
名 稱 |
技 術 參 數 |
|
|
捕獲 衛星 時間 |
裝置冷啟動時 |
≤2—5min |
|
裝置熱啟動時 |
≤1min |
|
|
瞬間斷電重啟 |
≤20s |
|
|
授時精度 |
30ns（UTC同步精度） |
|
|
守時精度 |
1*10-9(0.3μS/min) |
|
|
網路時間協議 |
NTPv1.v2.v3&v4、SNTP、TELNET、DHCP、UDP、SNMP； |
|
|
客戶端吞吐量 |
2000次/秒 |
|
|
串行口資訊 |
波特率默認9600，資料位8，無校驗，1停止位 |
|
|
天線 |
標配30米，可選50、100、200米 |
|
|
尺寸 |
1U機架式482×44×210mm |
|
|
重量 |
3.1kg |
|
|
電源 |
220V±20%或110V±20%，47Hz～63Hz |
|
|
作業溫濕度 |
-200C～+700C；<95%無冷凝 |
|
|
貯存溫度 |
-400C～+850C |
|
|
功耗 |
≤15W |
|
|
壽命 |
≥10Y |
|
|
質量保證 |
產品3 個月包換，5 年內免費保修 |
|
|
免費保障 |
產品出故障時由購貨方直接與本公司聯系替代品 |
|
|
技術支持 |
負責提供免費的電話技術咨詢 |
|
|
軟體升級 |
終身向用戶免費提供系統控制軟體的升級版本 |
|
四、天線架設：
衛星時鐘配有一條易于安裝的天線，如下圖所示，有源天線頭封裝在塑料圓盤內，天線長度有30米、50米、100米、200米幾種規格，如100米天線仍不能滿足長度要求，可選配GPS信號轉發器GPS-HR，裝置的天線標準配置為30米，
天線頭要安裝在室外，安裝位置應視野開闊，盡可能安裝在屋頂，原則上是順著天線頭往上看能夠看到360°的天空，電纜長度是根據天線增益嚴格設計，不得剪斷、延長、縮短或加裝接頭，否則將嚴重影響接收效果甚至收不到信號，天線應盡量避開山坡、樹林、高層建筑物、鐵塔、高壓輸電線等對天線波束的阻擋，天線主波束方向上應有足夠的視界，天線正前方應有盡可能寬的視角，一般要求以天線基點為參考，對障礙物最高點所成的夾角小于10度，天線的架設位置應避開風口，以減小天線的風載，在多雷雨地區，天線的架設位置應避開雷擊多發地點，天線頭應放在現場避雷針避雷范圍內，天線安裝在屋頂時，只要視野足夠，高出屋面距離越小越好，同時，天線應盡量安裝專用防雷器，在雷雨季節到來之前必須仔細檢查避雷接地系統是否良好（避雷設備為選配器件），詳見如下天線安裝示意圖；
五、總體方案

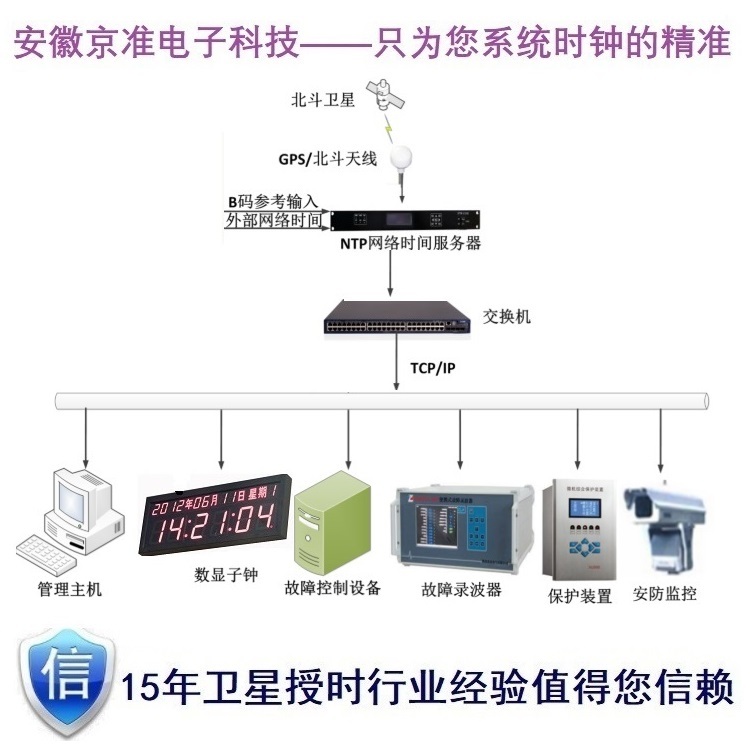

總體方案拓撲圖
客戶需求分析：資訊中心網路大致有幾十臺服務器要求時間同步，要求時間同步產品精度達到毫秒級別，采用1U機架式機箱設計并具備衛星系統實時數量跟蹤，
我司推薦如下：將我司NTP網路時間服務器放置資訊中心機房內，且該NTP網路時間服務器采用網路授時（NTP）時間協議，依據GPS衛星系統作為時間源，通過NTP多路網口為資訊中心網路中所有計算機服務器提供時間同步信號，以保證資訊中心服務器及其他網路設備時間同步，
六、總體方案配置清單及報價
|
產品名稱 |
品牌型號 |
配置描述 |
數量 |
價格 |
|
網路時鐘服務器 |
京準電子 HR-906D |
采用GPS衛星授時模塊作為時間源，輸出4路NTP網口(RJ45)供計算機網路時間同步，4路RS232/485串口，局域網授時精度達到1-10ms，LCD液晶顯示屏實時顯示時間和當前衛星顆數資訊，1U機架式機箱設計，NTPV3客戶端，30米天線及天線支架、螺絲等附件； |
1臺 |
|
|
衛星天線 |
30米衛星天線 |
1盤 |
屬附件 |
|
|
天線支架 |
天線專用安裝支架（含螺絲） |
1個 |
屬附件 |
|
|
電源線 |
裝置專用電源線 |
1條 |
屬附件 |
|
|
備注：此價格含稅含運費不含安裝除錯費 |
||||
付款方式：□預付款 《訓到付款 ■見電匯底單發貨 □其他__________
交貨方式：■快遞送貨上門 □自提 □其他
交貨周期：款到后三個作業日內
