一、產品介紹
1、背景
為什么要進行網路測驗？
（1）驗證應用/游戲在不同網路場景下表現是否符合預期，會不會觸發未知的系統bug；
（2）提高不同網路場景下的用戶體驗；
（3）測驗公用組件/SDK在不同網路狀態下的穩定性，
目前在測驗移動設備上進行弱網路專項測驗的方案主要有兩種：
（1）通過Android設備連接到PC上進行弱網路測驗，比如Fiddler，Charles，NET-Simulator等，基本思路是在PC上裝一個Fiddler網路抓包工具，然后再將Android設備的網路代理到PC上，通過在PC上的 Fiddler在設定延時來進行弱網路模擬，
（2）在專有服務器上構建弱網路Wi-Fi，移動設備連接該Wi-Fi進行弱網路測驗，相關的技術方案有 Facebook的ATC和騰訊的WeTest-WiFi，
以上兩種方法都能夠實作移動設備的弱網專項測驗，也已經是比較成熟的方案，但都存在以下幾點缺點：
（1）需要額外的PC或者服務器，弱網環境構建成本高；
（2）需要安裝、部署額外的工具，并且弱網路環境需要在PC上或者Web上進行配置，使用成本高；
（3）弱網路環境功能并不完善，比如Fiddler不支持丟包、抖動等弱網環境，
2、QNET介紹
QNET網路測驗工具能夠不借助PC或者服務器，搭建一套完善的弱網環境，進行弱網路模擬測驗，只需在任一智能手機上安裝QNET網路測驗工具，即完成弱網路環境搭建作業，接下來根據需要選擇不同場 景進行測驗即可；除此之外，還提供了網路資料包抓包功能，便于進行網路資料問題的分析，
二、工具使用介紹
1、登錄與注銷
（1）按鈕登錄

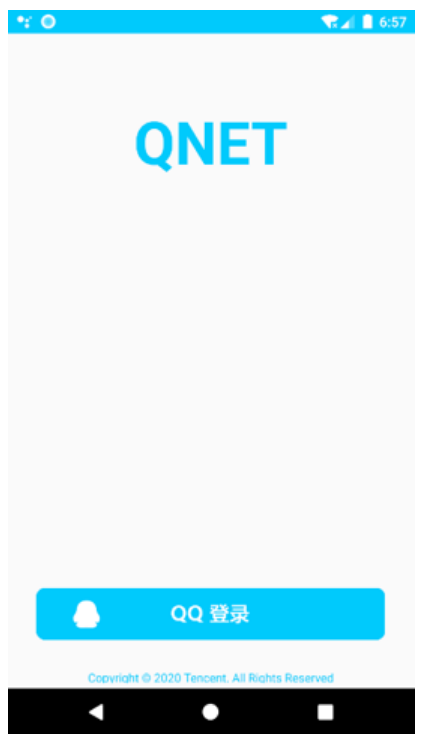

點擊應用圖示啟動APP后，第一次打開會進入到登錄界面：
點擊【QQ登錄】按鈕，如果本地已安裝QQ或者TIM，會直接拉起應用進行登錄確認，如果沒有會彈出二維碼頁面掃碼登錄，
（2）自動登錄
登錄之后會記錄此次登錄，之后七天內登錄不用再進行登錄確認，
（3）注銷登錄

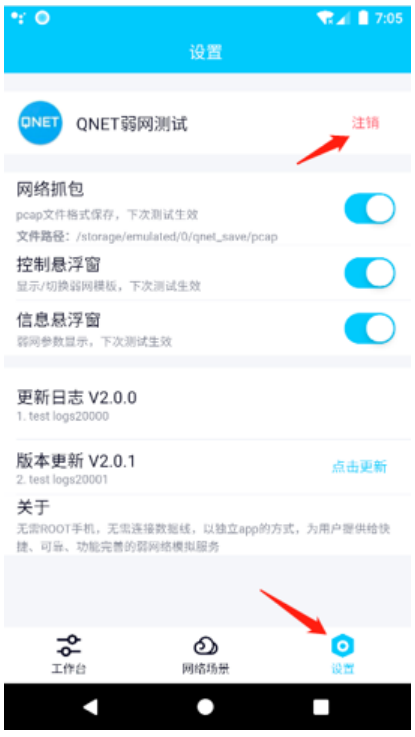

登錄進入APP功能頁面后，如果要退出登錄或者切換登錄用戶，下方切換到【設定】切頁，點擊【注銷】按鈕即注銷登錄，回到登錄頁面：
2、弱網模板的增刪改查
（1）新增弱網模板

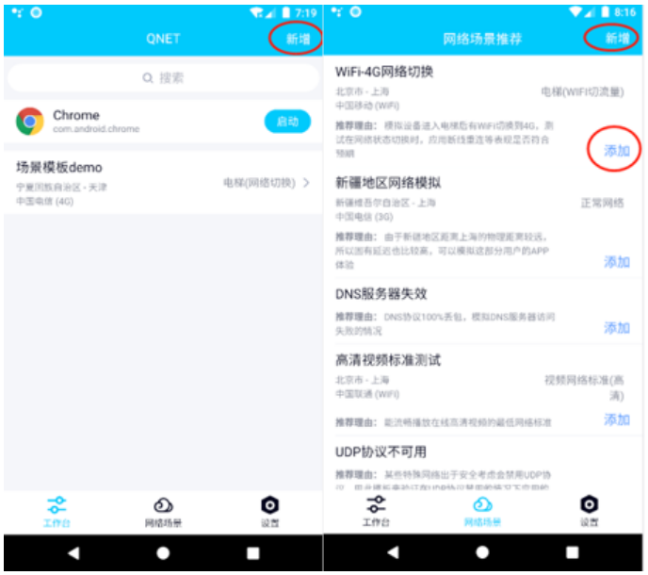

增加弱網模板的入口有兩個，第一個入口在【作業臺】切頁和【網路場景】切頁右上角的【新增】按鈕，由用戶選擇引數增加模板；第二個入口在【網路場景】切頁中每一項推薦模板的右下角【添加】按 鈕，這里提供系統推薦的模板，點擊按鈕后【編輯】-【新增】：

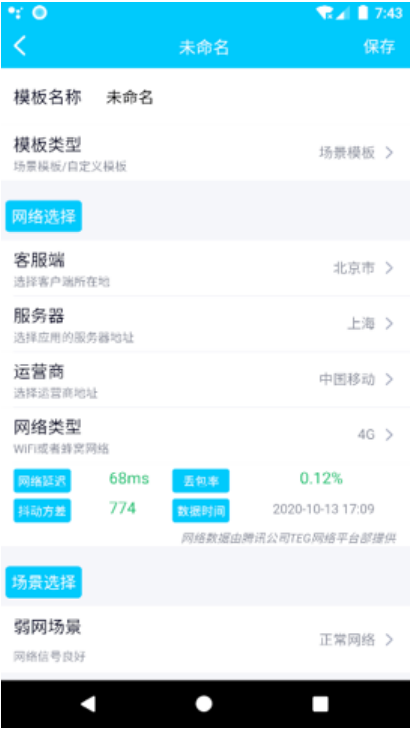

點擊入口按鈕后，會跳轉到【模板編輯】頁面，設定一個對應的【模板名稱】，選擇【模板型別】，會彈出兩種可供選擇的型別，【場景模板】和【自定義模板】， 【場景模板】：提供了網路選擇（客戶端所處地區、服務器所處地區、運營商型別、網路型別）、場景 選擇（電梯、地鐵、高鐵、視頻網路標準、語音網路標準等），最后填寫對應的【模板描述】，點擊頁 面右上角【保存】按鈕，
【自定義模板】：提供了多種弱網引數，可以根據測驗需要，組合填寫對應的引數，最后點擊右上角 【保存】，關于引數的詳細介紹參見下節【弱網功能介紹】，
（2）洗掉弱網模板

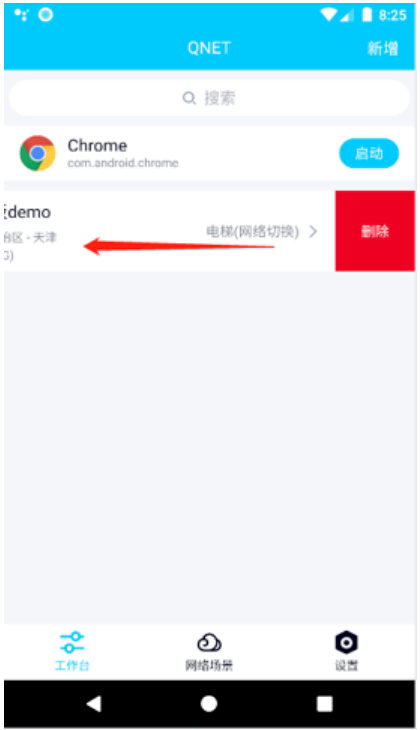

在【作業臺】切頁，向左滑動要洗掉的模板，出現【洗掉】按鈕，點擊按鈕進行洗掉：
（3）更新弱網模板

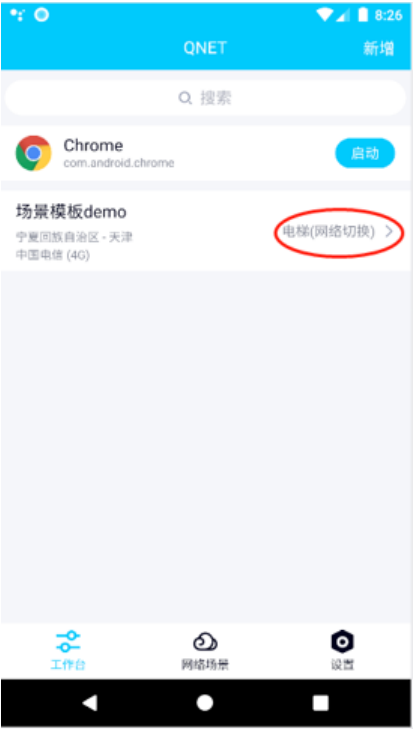

在【作業臺】切頁上，點擊要更新模板的右側文字，進入編輯頁面更新模板
（4）查找弱網模板

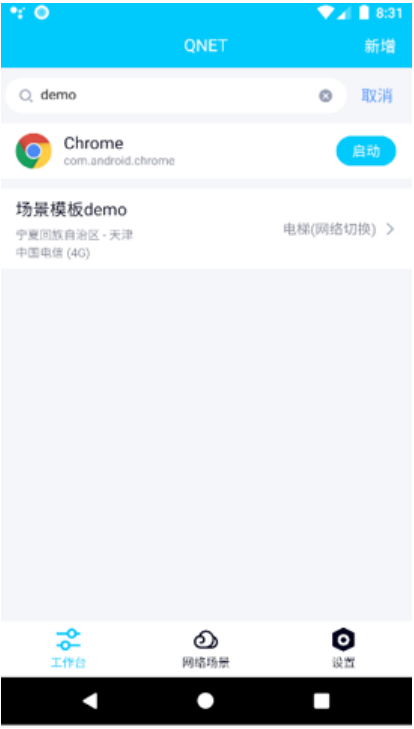

在【作業臺】切頁上，在【搜索框】中輸入模板名稱關鍵字，會在下面排列出搜索結果：
3、弱網功能的開啟與關閉
（1）開啟弱網功能

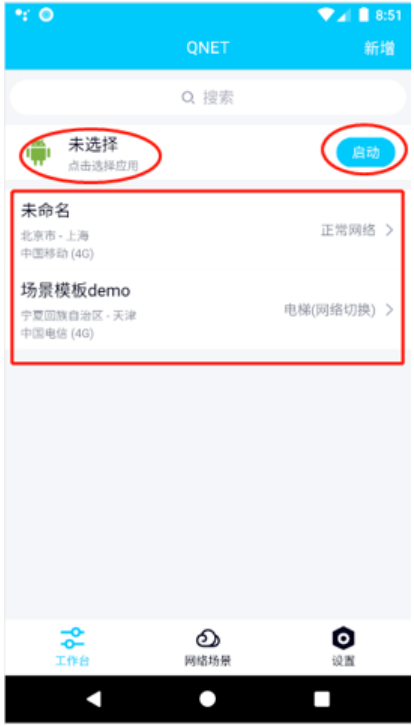

在【作業臺】切頁，選擇【啟動欄】左側，選擇【全部應用】或者一個應用；接著選擇一個模板；最后 點擊【啟動】按鈕開啟弱網：

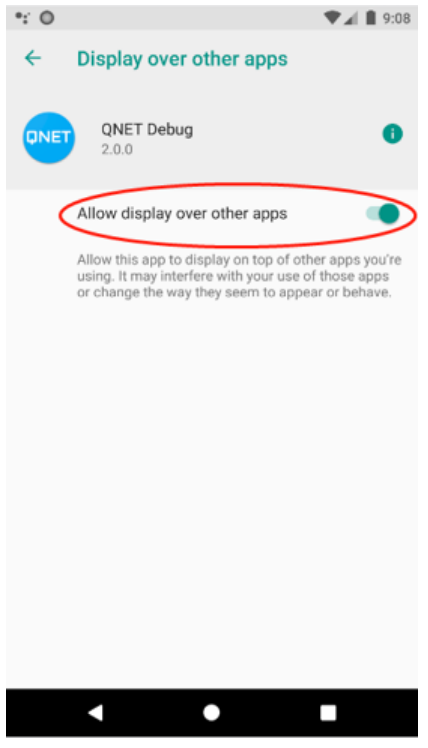

第一次開啟時會彈出請求【懸浮窗權限】，具體操作為彈出【懸浮窗權限管理】-【QNET】，勾選允許 懸浮窗功能即可（不同系統頁面可能有差異，下圖只做參考）：

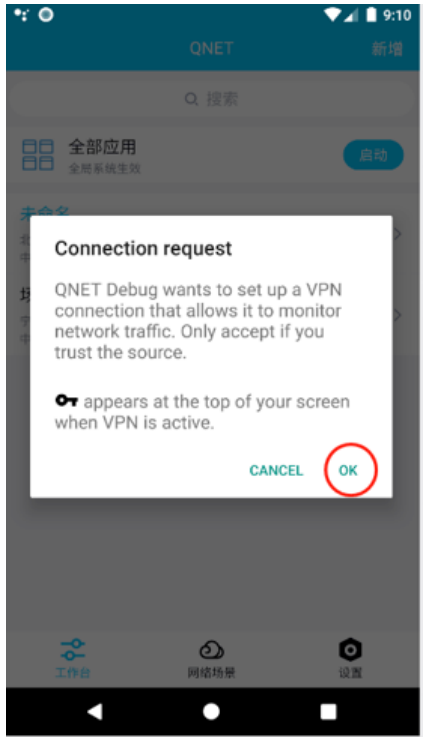

懸浮窗權限打開后再次點擊啟動，第一次運行時會彈出請求【VPN權限】，點擊【確定】后QNET啟動 成功：
（2）關閉弱網功能

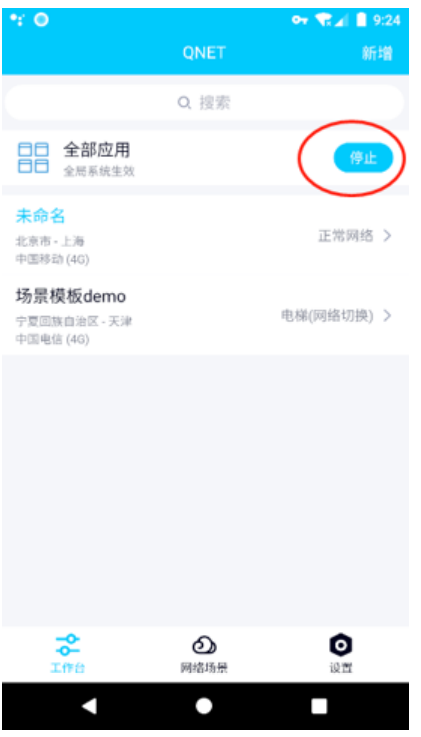

測驗完成后，回到【QNET】-【作業臺】切頁，點擊【停止】按鈕關閉弱網功能：
（3）輔助功能

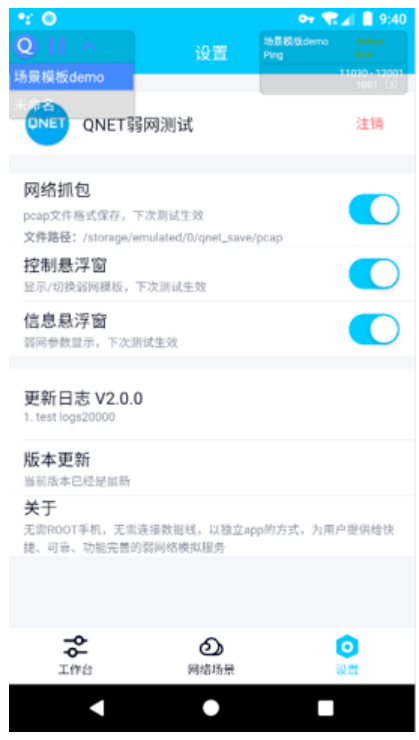

在【設定】切頁中包含了三個輔助功能：
①網路抓包：勾選后再啟動弱網時生效，結束弱網后保存到對應檔案路徑；
②控制懸浮窗：包含三個按鈕，第一個【QNet圖示】按鈕雙擊后會回到QNET應用中（部分廠商手機可 能不支持）；第二個【暫停/繼續】按鈕點擊后會切換到正常網路，繼續后會回到當前弱網模板繼續執 行；第三個【擴展/收縮】按鈕點擊后會展示所有的模板，方便用戶切換模板；
③資訊懸浮窗：展示當前弱網型別、網路延時ping值、當前弱網生效狀態和引數內容，
4、QA
（1）部分系統雙擊
【控制懸浮窗】-【QNet圖示】按鈕不會回到QNET應用中？ 權限問題，需要打開【QET】應用權限中的后臺彈出界面權限，
三、弱網功能詳細介紹
1、自定義模板引數介紹
（1）網路模板
單位kbps，限制當前網路上下行最大的帶寬容量，例如針對騰訊視頻設定1024kbps限速后，下載速度 只能達到128KB/s左右：
（2）網路延時

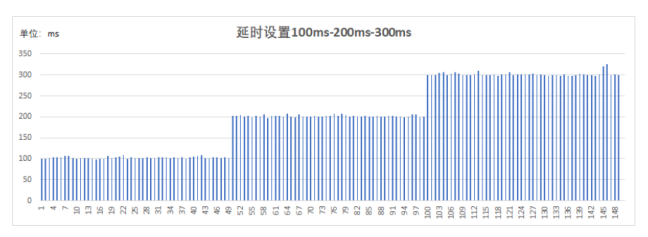

單位ms，當前網路的上下行延時約等于設定值，設定延時100ms、200ms、300ms切換的網路資料包 波形圖：
（3）延時抖動

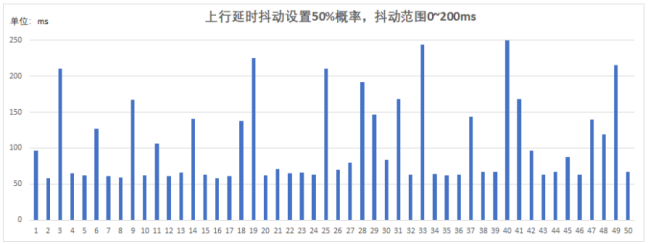

對每個資料包以設定的概率進行抖動選擇，延時范圍在0~抖動值之間隨機產生：
（4）隨機丟包

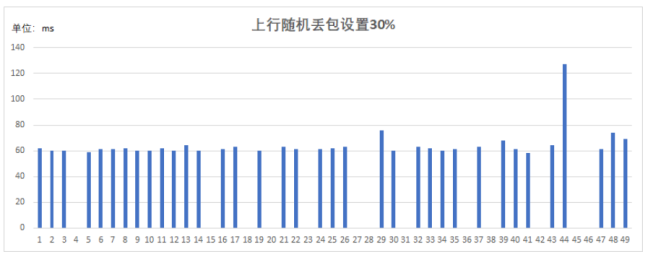

按設定的概率對每個包進行丟包：
（5）周期弱網

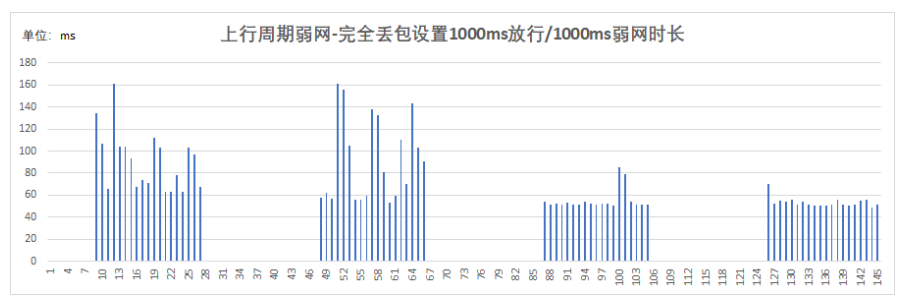

按照放行時長、弱網時長設定交替切換，根據弱網型別進行弱網， 【完全丟包】：處于弱網時長的資料包直接丟包，對應網路資料包到達時間波形圖：

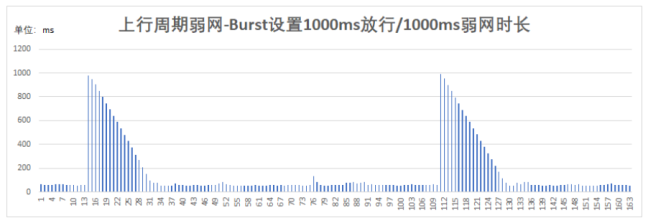

【Burst】：模擬路由或者底層硬體在判斷當前網路連接不通時保存資料包，在網路通暢后爆發式的將 資料包推送出去，對應網路資料包到達時間波形圖：
（6）協議控制
支持對不同協議的弱網控制，協議型別包括TCP\UDP\ICMP\DNS；
（7）IP控制
可以針對IP進行弱網控制，多個IP以|分割，
2、場景模板介紹
（1）網路選擇
提供真實的省市間網路傳遞的資料引數、運營商資料、網路型別資料；
（2）場景選擇

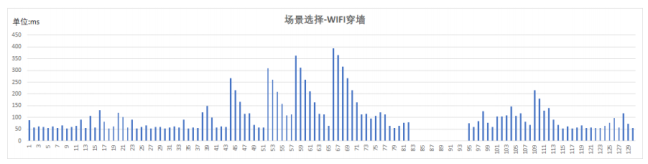

提供多個真實測量不同場景下的網路波形，以【場景模板】-【WIFI穿墻】為例，對應網路資料包到達時間波形圖：
四、ADB指令執行介紹
1、介紹
ADB指令執行功能可以自動化的啟用弱網，幫助用戶可以接入進行自動化測驗弱網，功能包括adb命令 行發送指令啟動弱網、停止弱網、更新弱網模板等功能，
2、啟動弱網
首先執行命令啟動QNET行程： adb shell am start {--[型別] [key] [value]} com.tencent.qnet/.Component.AdbStartActivity
使用示例：針對微信進行UDP上行50ms延時抓包 adb shell am start --ei "dump_pcap" 1 --es "package_name" "com.tencent.mm" --ei "out_delay" 50 --ei "protocol" 2 com.tencent.qnet/.Component.AdbStartActivity
3、更新弱網模板
更新弱網引數： adb shell am broadcast -a "qnet.boradcast.drive" --include-stopped-packages {--[型別] [key] [value]} com.tencent.qnet
使用示例：更新引數進行TCP/UDP 100%丟包 adb shell am broadcast -a "qnet.boradcast.drive" --include-stopped-packages --es "command" "update" --ei "in_rate" 100 --ei "out_rate" 100 --ei "protocol" 3 com.tencent.qnet
4、結束弱網
結束弱網并退出行程： adb shell am broadcast -a "qnet.boradcast.drive" --include-stopped-packages {--[型別] [key] [value]} com.tencent.qnet
使用示例：結束弱網 adb shell am broadcast -a "qnet.boradcast.drive" --include-stopped-packages --es "command" "stop_service" com.tencent.qnet
5、引數傳遞方式
--[型別] [key] [value] --ei：表示引數值為int --es：表示引數值為string

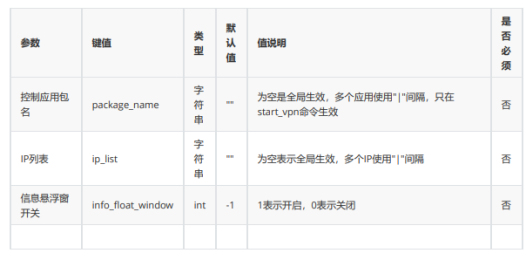

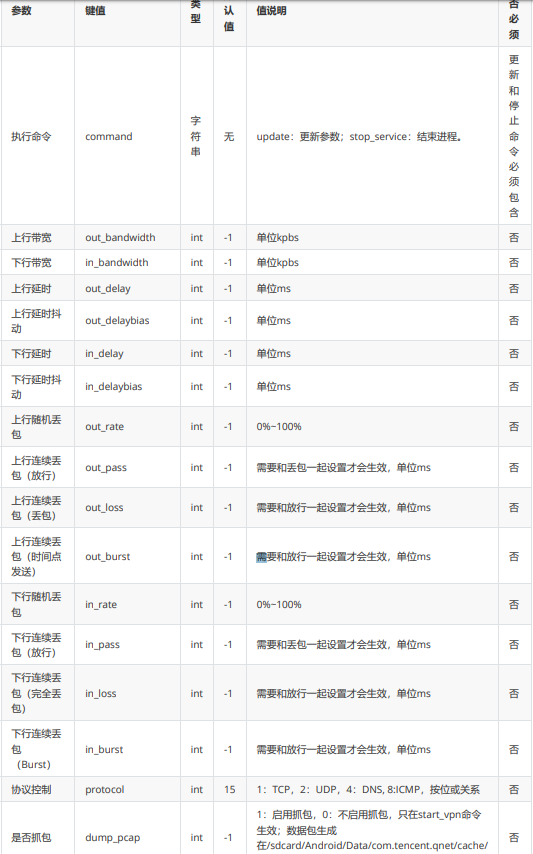

6、詳細引數串列
7、注意
QNET行程不能被清理，否則弱網會被關閉； 更新弱網引數是全量更新，引數中沒有設定的引數會被直接設定為默認值，
