AD19制作stm32最小系統板
本人小白，如有制作步驟有所不妥還請大佬指出，
首先明確制作目標：運用AD19的軟體設計出一塊STM32F103C8T6的最小系統板，
一.建立工程，
1.我們先建立一個新的空白檔案夾來存放我們后續所建立板子的工程，
圖一

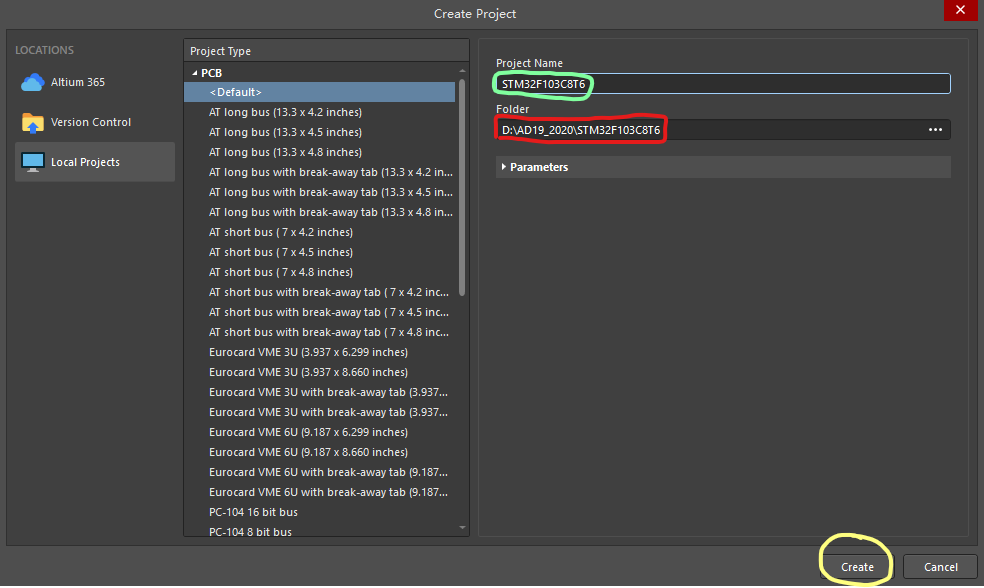

2.我們打開AD19這一軟體，然后我們就可以開始建立一個空白工程了，點擊檔案>>新的>>專案
圖二

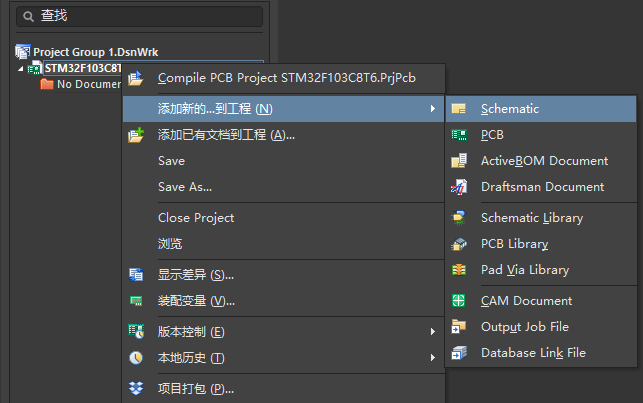

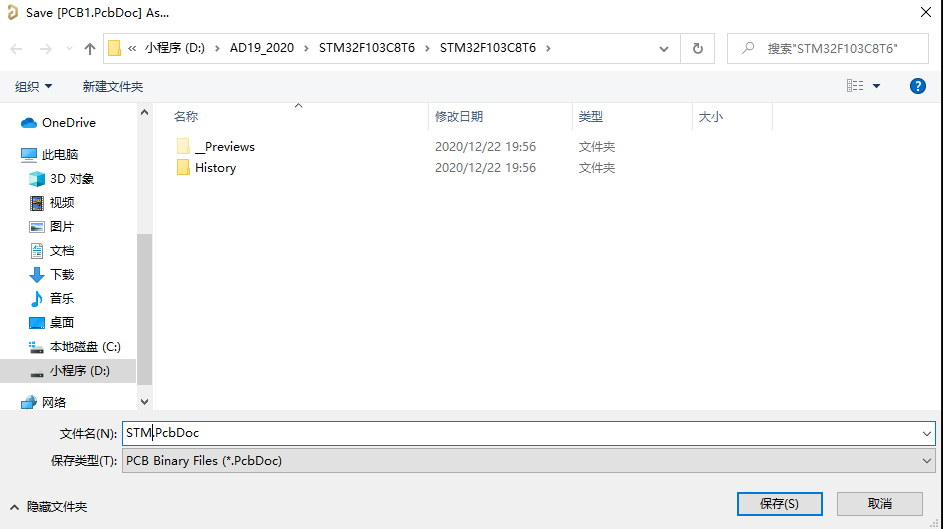

3.我們便是在工程里面建立原理圖（.SchDoc）和PCB圖（.PcbDoc）將他們保存于新建立的空白工程下，如圖三到圖六的步驟，圖七是最終完成的效果，
圖三
圖四
圖五
圖六
圖七
二.原理圖庫的設計，
首先我們要來了解一下元器件，一般我們所需要的大部分都可以再AD19所提供的官方庫中找到，但仍會有些元器件我們無法找到，這就需要我們自己進行原理圖庫的設計，
圖八
這便是原理圖庫的界面，在這里我們來用設計一個USB-Micro的原理圖庫來作為一個例程，

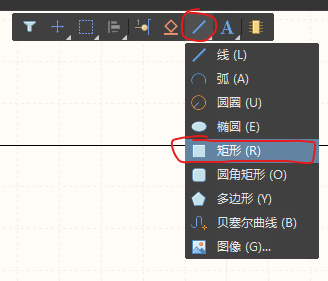

1.像圖中一樣滑鼠先移動到線處，然后右鍵就會彈出一系列選擇，選中矩形，或者快捷鍵在英文輸入法下輸入pr就可以選中矩形，然后開始畫出合適的形狀，
圖九
2.然后我們選中放置管腳這一選項（快捷鍵為pp），開始布置管腳，如圖：
圖十
3.可以雙擊這些管腳選中他們對其屬性進行修改，一般修改的是Designator和Name，
圖十一
4.做完這些作業后我們就還需要去確定這個器件的模型，
圖十二
圖十三
然后我們對原理圖庫的設計就像這樣按照自己的需求來一個個設計就行了，接下來我們就是對原理圖進行繪制了，
三.繪制原理圖
在這里我以設計一個穩壓電路作為例程來講解：

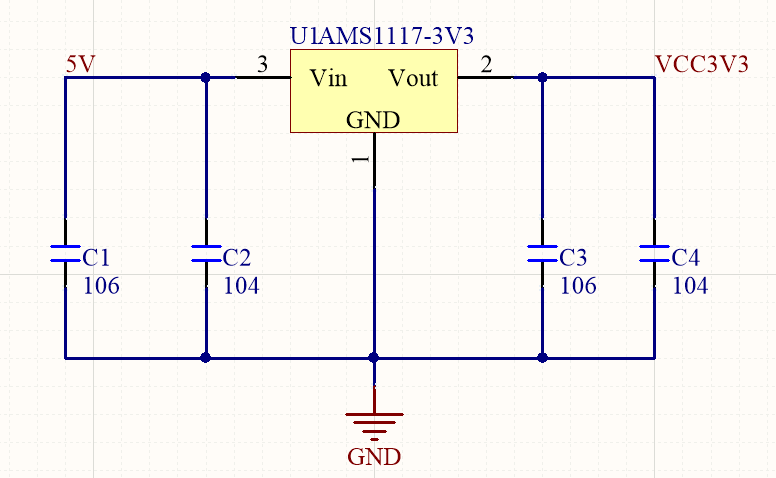

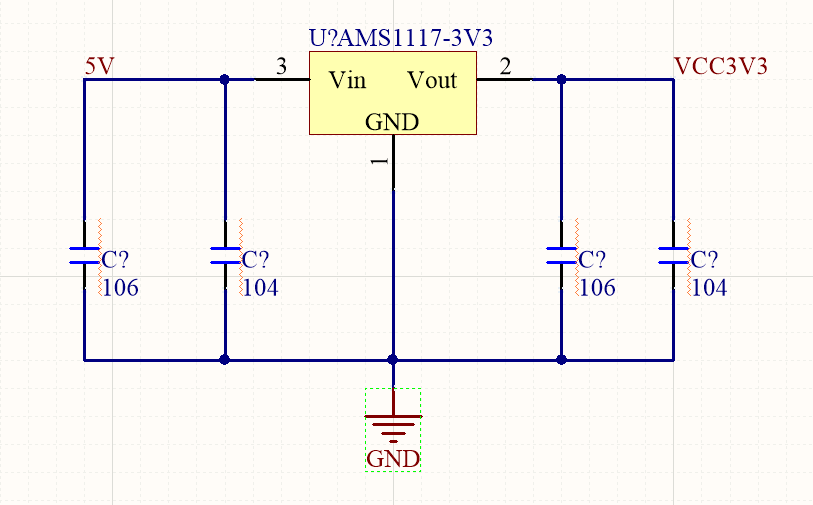

1.我們先是找到AMS1117-3V3這一個電子元器件，然后根據設計電路來將線連接起來，連線我們是要用具有物理實際意義的線，不能用沒有實際意義的線，這樣在后面轉成PCB圖的時候出錯誤，快捷鍵pn是放置網路標簽，這個的作用是拿來連接不同模塊的，比如VCC3V3這個網路標簽可以是連接這個穩壓芯片與單片機的也可以是連接其他3V3電路的，下圖便是AMS1117-3V3的原理圖：
圖十四

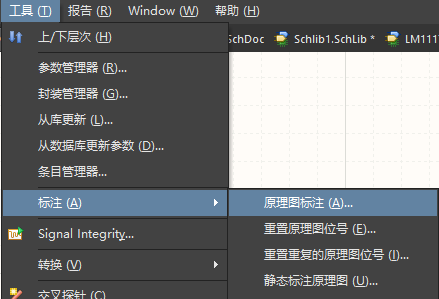

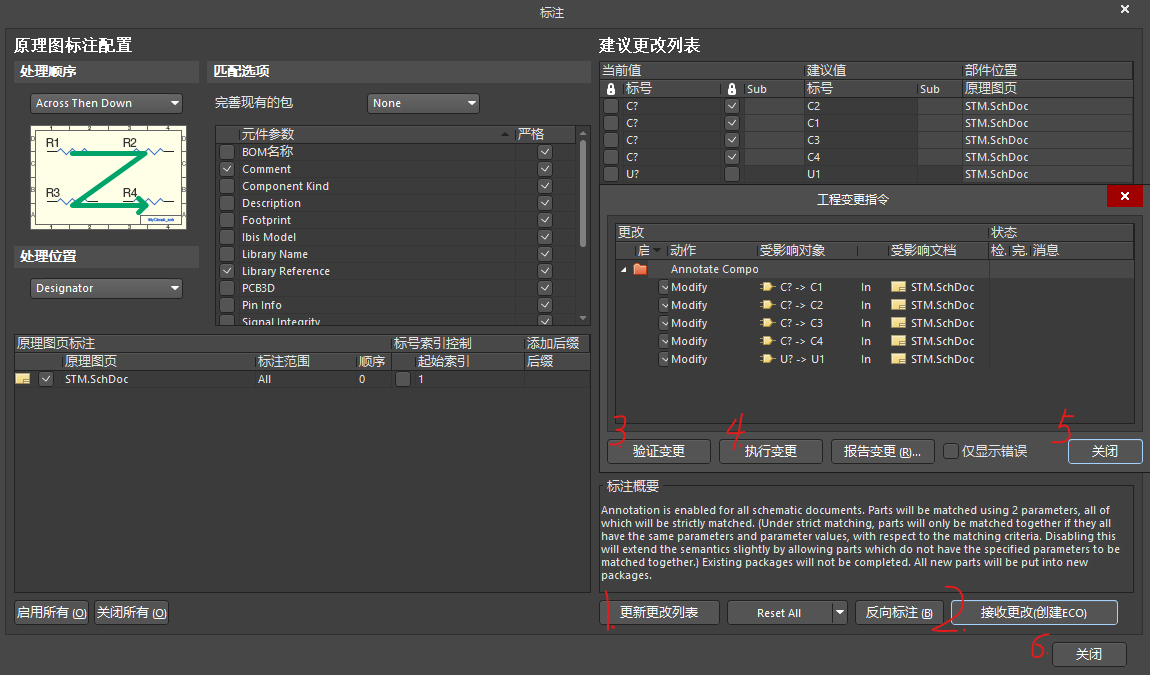

2.但做到這一步還不夠我們注意到C？和U？這些都是沒有命名的元器件，如果同時出現兩個及其以上的相同名稱AD19會在這個器件邊上畫上紅色波浪符，如上圖，此時我們如果一個一個標明屬實浪費時間，元器件少還好如果多起來還是會有點吃力，所以我們需要AD19的幫忙，在AD19找到工具>>標注>>原理圖示注，再按下原理圖示注后會出現一個框點OK即可，然后在按下驗證變更>>執行變更>>關閉，
圖十五
圖十六
圖十七
最后的影像就會變成如圖十七這個樣子，

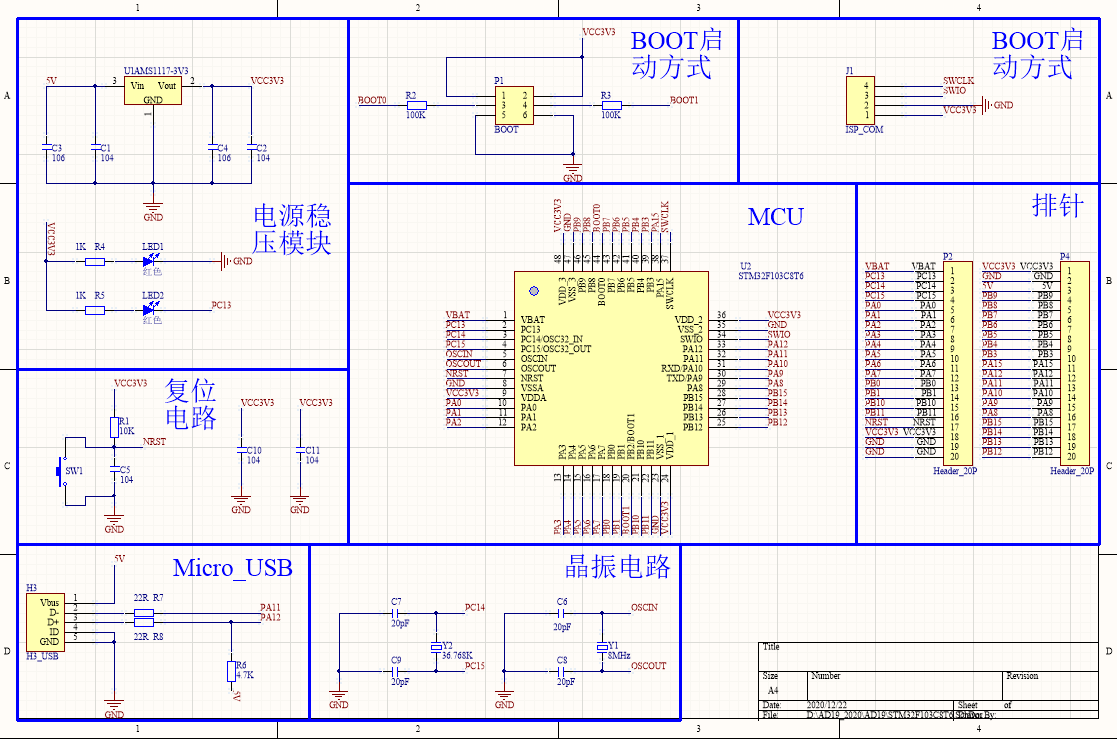

而我們板子最后畫出來的原理圖就為這樣：
圖十八
四.將原理圖轉成PCB然后布線，
1.先要確保你的PCB圖和原理圖是放在同一個工程里面，如果未將這兩個檔案放在一起就必須要建一個新的工程來放置這兩個檔案，

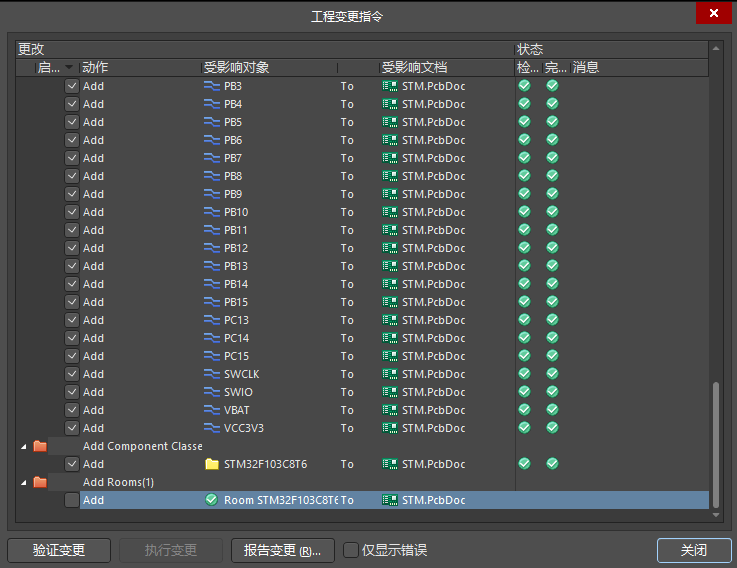

2.在原理圖的界面中找到設計選項，點開它，選擇UPdata PCB Document 這一選項，如圖十九，然后會彈出工程變更指令，這個我們只需勾掉room再點擊驗證變更和確認變更就行了，如果沒什么大問題就會全部打鉤，如圖二十，
圖十九
圖二十

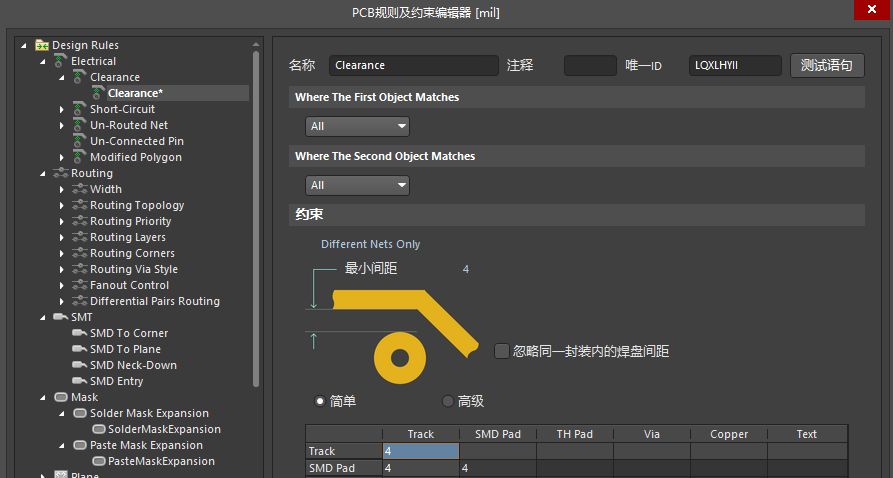

3.可能會出現有些焊腳為紅色，而有些是綠色，這便是我們規則沒有改動，由于制作板子的廠家最高能將兩線的間距做到3.5mil，所以我們打開規則來設定一下兩線間距，選中Clearance選項來設定間距，我們就設定為4mil，然后應用就可以了，
圖二十一
圖二十二
圖二十三
圖二十四

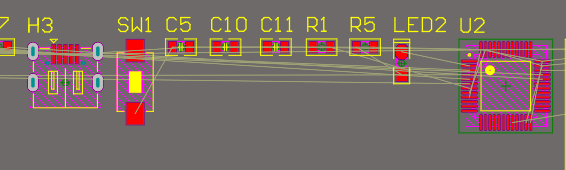

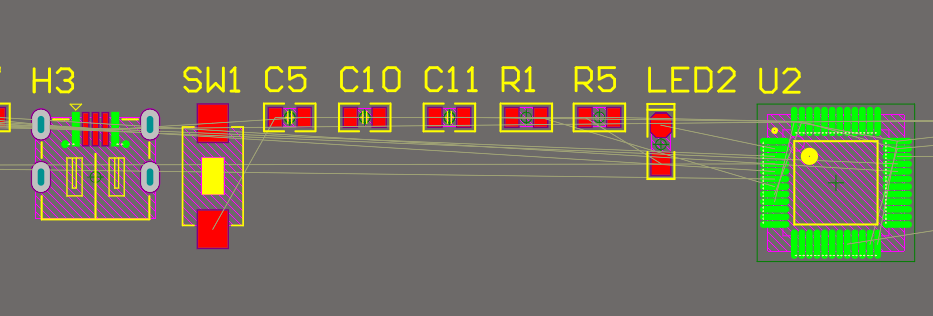

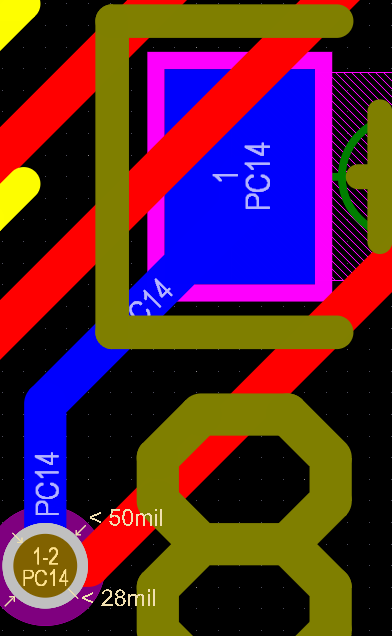

4.在工具里面選中交叉選擇模式（快捷鍵shift+Ctrl+X）然后在原理圖上選擇器件在PCB中會用高亮來顯示，這就避免了我們一個一個去尋找元器件的痛苦，而且你還可以通過按住Ctrl+F6鍵來更快的把你所需要的元器件排列好，如果我們是做雙層板會遇到一個小問題，那就是上層和下層無法連通，這時我們就需要用到過孔了，這可以讓上面的電路與下面的電路連通起來，效果如圖二十五，紅色線是頂部的線路，藍色線是底層的線路，過孔我設定的是Diameter->20mil，Hole size->15mil，
圖二十五
圖二十六
5.這些知識點懂了過后就可以開始Ctrl+W開始布線了，先鋪好信號線，電源線不能通過晶振元器件以免影響其正常作業，最后來鋪設電源線和GND，40mil的導線可以讓大約1A的電流通過，所以可以根據自己所求來設定電源線和GND導線的大小，
6.最后我們開始鋪銅，在放置欄中的選項里我們可以找到鋪銅，點擊一下，會出現一個綠色十字，通過它我們可以勾勒出所需板子的形狀，這時候我們的作業就做到了99%，點開Mechanical 1層，如圖二十七，
圖二十七

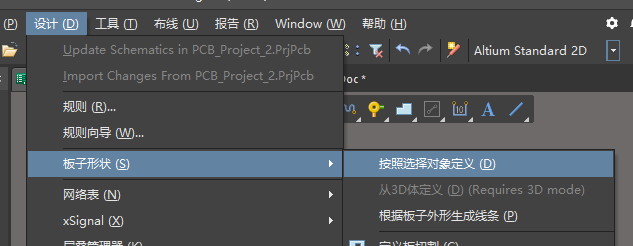

7.在這里我們用不具備物理意義的線將我們的板子外形勾勒出來，因為這樣可以讓廠家只做出這樣大小的板子，做好之后我們先shift+s只讓剛才畫出的線亮，然后選中它，在按順序選取設計->板子形狀->按照選擇物件定義，然后我們就完成了對最小系統板的設計，
圖二十八
五.將PCB打包發給嘉立創，

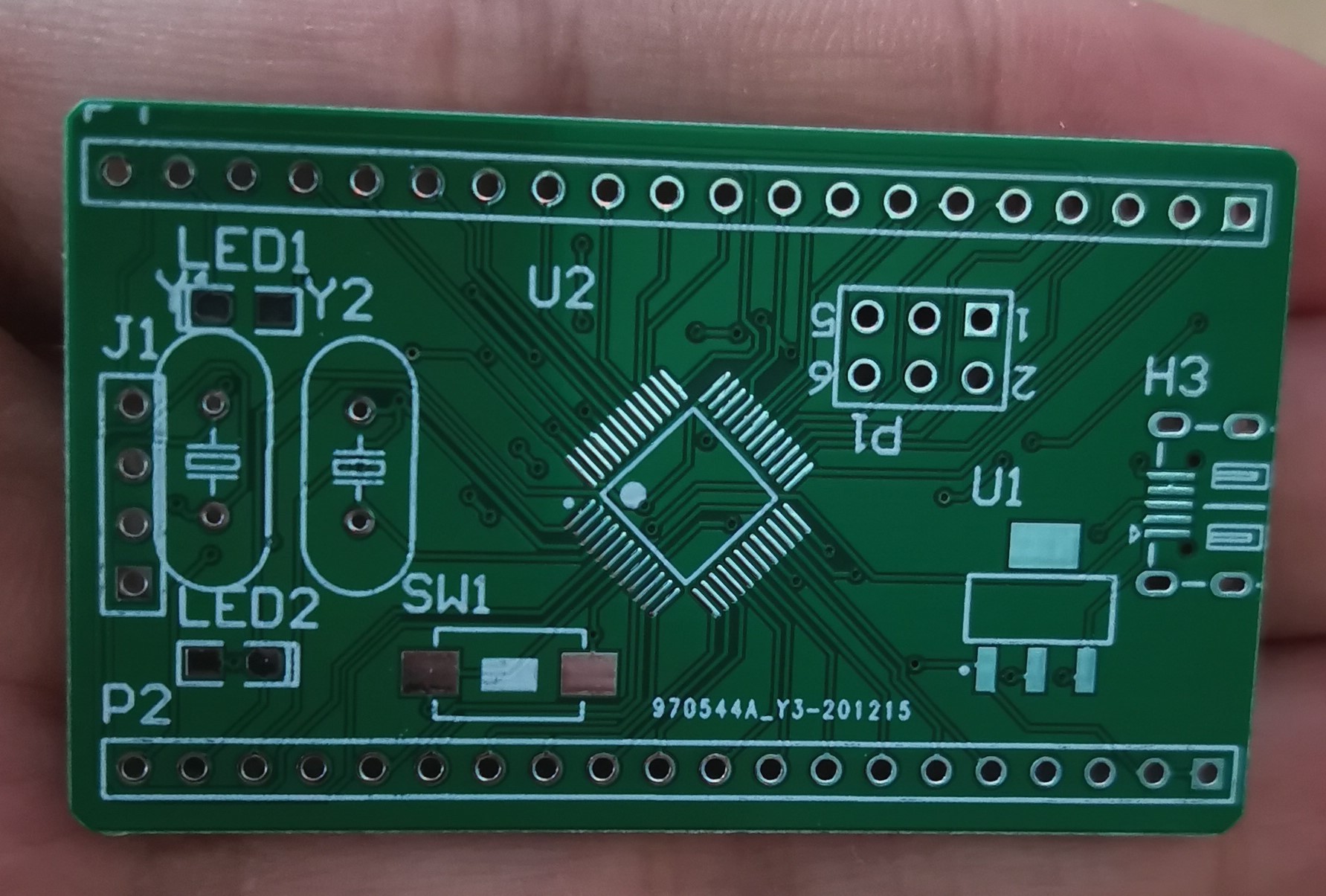

你就會得到這樣一塊自己設計的核心板，
圖二十九
