簡介： ESP8266通過MQTT協議將溫濕度資料傳輸至OnenNet云平臺
關鍵詞： OneNet、ESP8266、DHT11、MQTT、LED
1. 相關連接：
- github（原始碼）： https://github.com/Mbwide/DHT11_ToOneNetByMqtt
- CSDN：（圖文決議）：
- Bilibili（視頻決議）：https://www.bilibili.com/video/BV1Vi4y1w7U1
2. 具體功能：
- DHT11采集環境溫濕度資料，ESP8266模塊通過MQTT協議將溫濕度資料傳輸至OnenNet云平臺
- OneNET可以通過云平臺遠程控制LED燈的亮滅
- 串口顯示相關資料資訊
3. 硬體環境：
- 正點原子STM32F103RCT6（正點原子MiniSTM32）
- DHT11溫濕度傳感器
- ESP8266-01S無線模塊
4. 云平臺環境配置：
-
云平臺配置：
- OneNET控制臺—全部產品服務（多協議接入，選MQTT舊版）—添加產品—進入產品（記住產品ID）—設備串列—添加設備（記住鑒權資訊）—創建完成（記住設備ID）
-
云平臺應用設定：
-
添加應用—編輯應用—組件庫中添加折線圖和開關
-
折線圖（資料上傳成功后進行配置）: 選擇資料流 — 選擇設備—資料流選擇要顯示的資料（這里選擇溫度，temperature）
-
開關（資料上傳成功后進行配置）: 選擇資料流 — 選擇設備—資料流選擇要顯示的資料（這里選擇LED，ledFlag）—開關開值（LEDON）—開關關值（LEDOFF）—EDP不填
-
5. 接線：
-
ESP8266-01S（5根線）
- PA2 RX
- PA3 TX
- PA4 復位
- 3V3 VCC
- GND GND
-
DHT11（3根線）
-
PA6 DATA
-
3V3 VCC
-
GND GND
-
-
LED
- PD2 LED1
6. 功能展示：
-

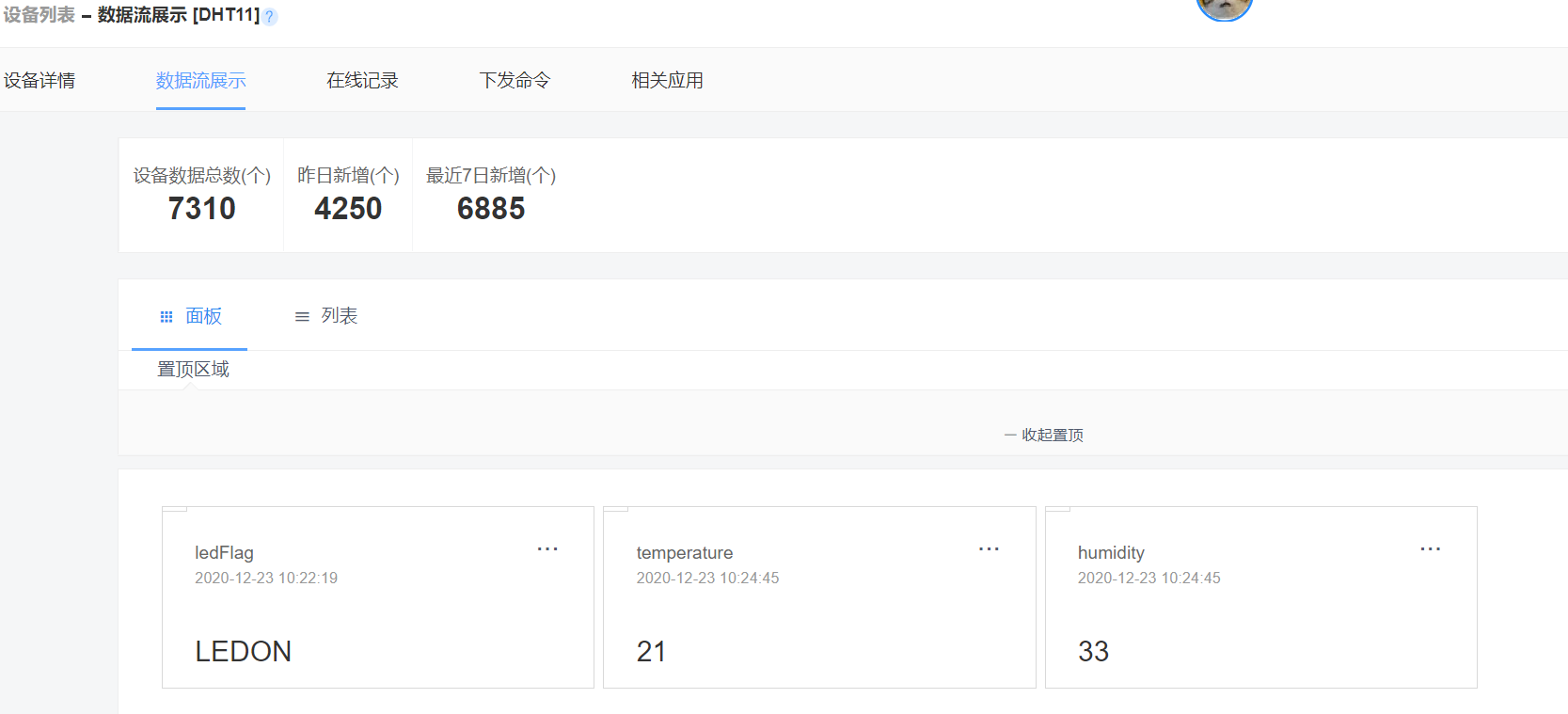

資料流
-

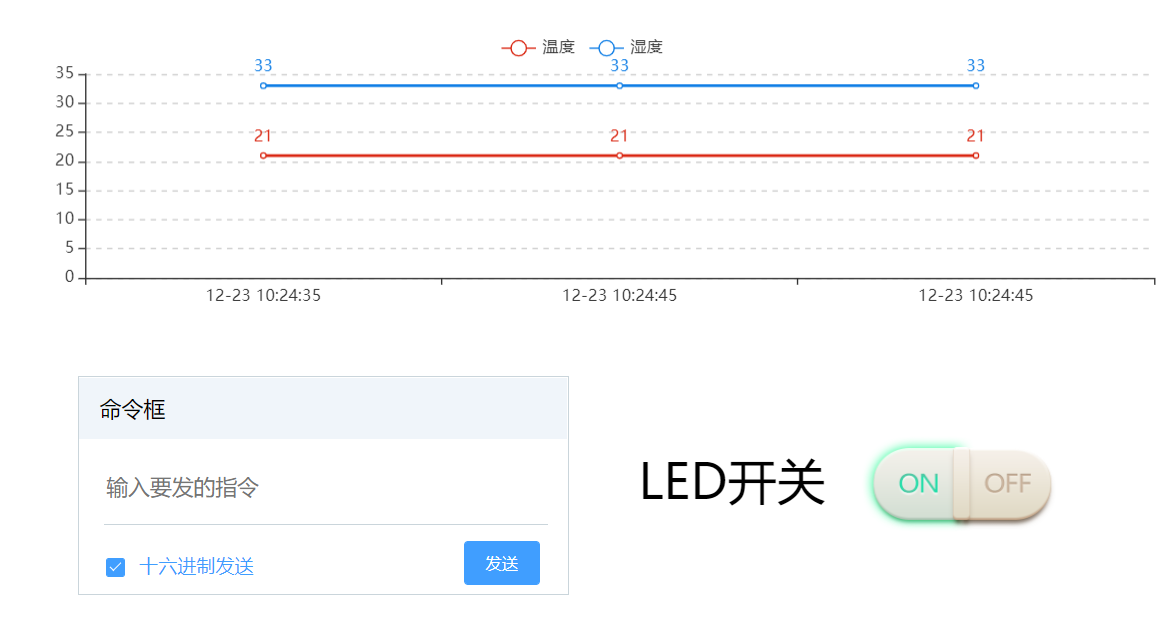

APP應用管理
-

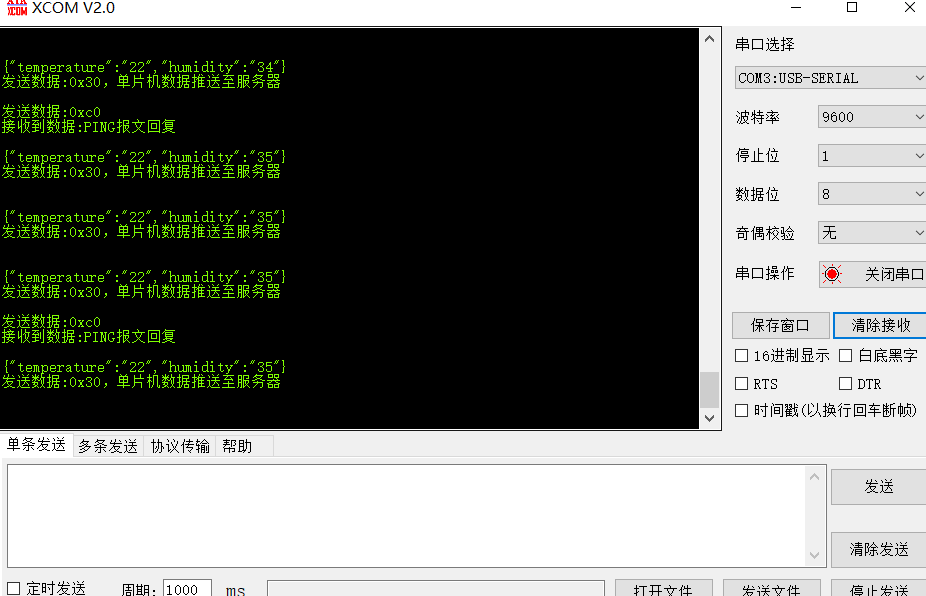

串口資料
-
原始碼簡要決議
- stm32f10x_it.c：中斷處理函式
- usart1.c：與上位機通信
- usart2.c：與ESP8266通信，串口2接收中斷處理上位機發送來的資料
- timer2.c：定時器2中斷用來發送溫濕度資料，10S
- timer3.c：定時器3中斷用來發送心跳包（ping，用于保持和服務器連接，長時間沒給服務器發送資料會被踢下線），2s和30s兩種模式
- timer4.c：將串口2接收到的服務器資料依次存放在MQTT接收快取陣列中，50ms
- control.c：控制LED燈，并且發送LED燈開關信號
7. 要修改的的地方：
-
mqtt.h ：

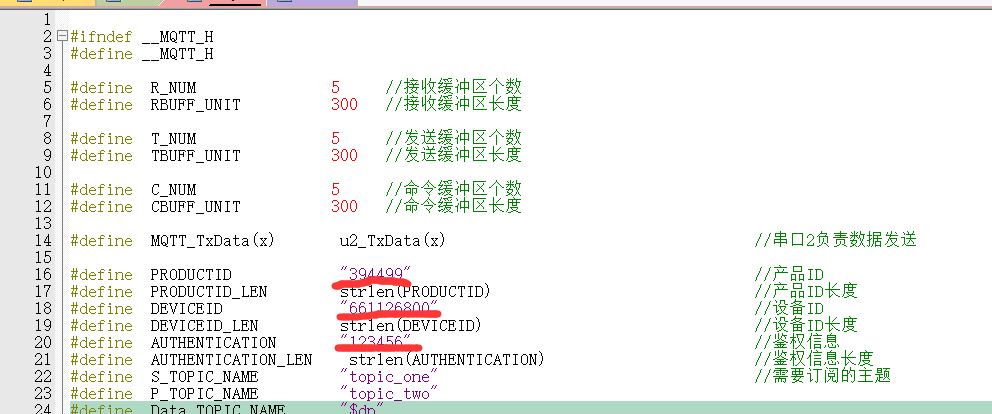

#define PRODUCTID "393773" //自己的產品ID #define DEVICEID "660024974" //自己的設備ID #define AUTHENTICATION "123456" //自己的鑒權資訊（創建設備的時候設定）
-
wifi.h

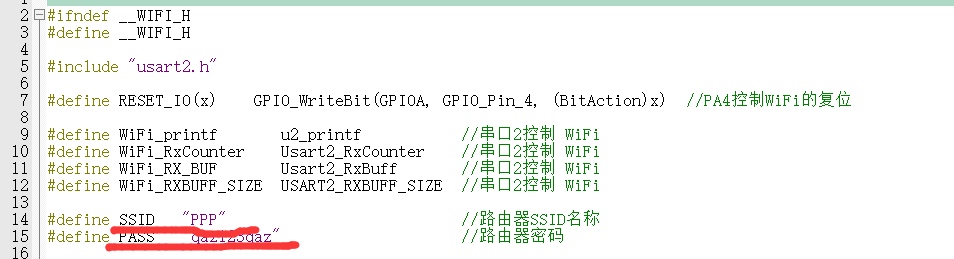

#define SSID "PPP" //自己的路由器名稱 #define PASS "qaz123qaz" //自己的路由器密碼
-
mqtt.c

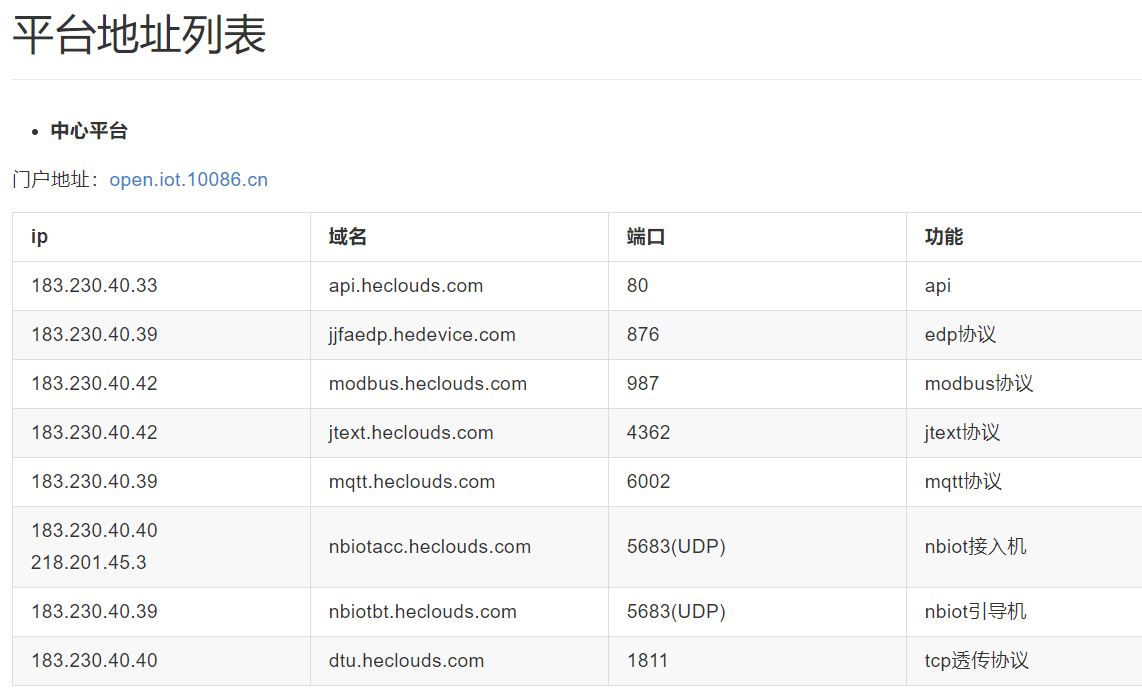

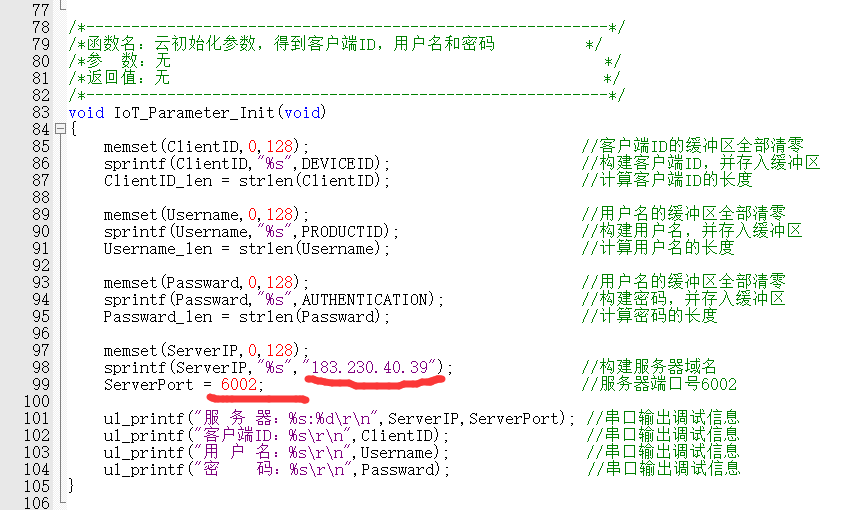

sprintf(ServerIP,"%s","183.230.40.39"); //構建服務器域名（ONENET的） ServerPort = 6002; //服務器埠號6002根據平臺地址串列填寫，這里是mqtt協議
