| 實驗難度 | 3 |
| 實驗復雜度 | 2 |
一、實驗原理
1.思科 ASDM特性
（1）可以運行在不同的平臺
（2）運行java來提供強大的實時監控
（3）使用SSL來確保和ASA的安全通訊
（4）在新的思科ASA中預安裝到flash
（5）能夠在同一時間同時管理多個ASA
（6）思科ASDM會話：
---------五個思科ASDM會話單元（單模）或者虛擬防火墻（多模）
---------32個會話單元（多模式）
（7）支持所有的思科ASA
（8）ASA軟體版本要的ASDM版本兼容
（9）硬體型號要兼容思科ASCM軟體版本
2.安全級別security level介紹
（1）從高級安全級別介面到低安全級別介面的流量叫outbound流量，這種流量默認是允許通過的，
（2）從低級安全級別介面到高安全級別介面的流量叫inbound流量，這種流量默認是不允許的，但是可以使用ACL來放行inbound流量，
（3）相同安全級別介面之間的流量默認是不允許通信的，但是可以使用命令放行，
（4）安全級別的范圍為0-100，
（5）默認inside安全級別為100，其實介面默認為0.
3.相同安全級別介面之間的通信
（1）ASA支持101個安全級別和多于101個子介面
（2）可以為不同的介面指定相同的安全級別
（3）默認相同安全級別介面間的流量是不允許的
（4）需要激活inter-interface之間的通訊，
具體的命令：same-security-traffic permit inter-interface
4.同一介面內的通訊
（1）在Hub-and-Spoke VPN的環境中，流量需要從同一個子介面進入和離開防火墻，
（2）默認情況下，這種流量是不被允許通信的，
（3）可以使用命令來激活intra-interface之間的通訊，
具體的命令：same-security-traffic permit intra-interface
5.運行路由協議
ASA支持：RIP/OSPF/EIGRP
它的配置方式與IOS是相同的（重分布、路由過濾等）
ASA 8.0所有的掩碼都為正掩碼（ACL，路由通告等）

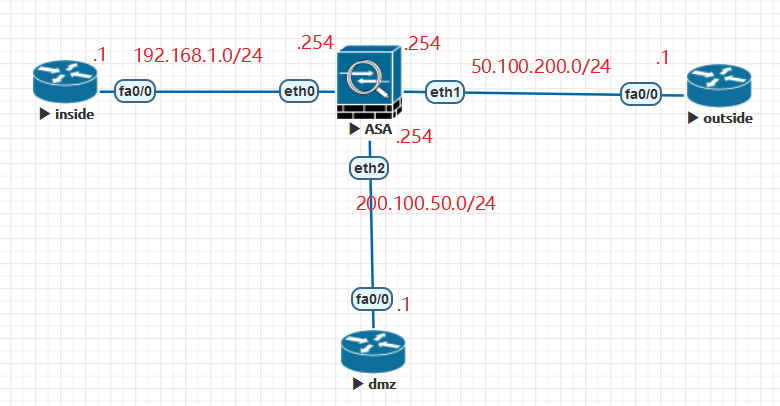

二、實驗拓撲
三、實驗步驟
1.搭建如圖所示的網路拓撲；
2.初始化路由器，配置好相應的IP地址；
3.命令防火墻的名字為ASA，定義相應的三個區域介面（inside/outside/dmz）,并配置相應的IP地址;
4.設定ASA的三個介面的安全級別，inside:100，outside:0，dmz:50;
5.在各個路由器上配置默認路由，然后在inside路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：inside
（3）登陸的密碼為：ccie
在outside路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：outside
（3）登陸的密碼為：ccie
在dmz路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：dmz
（3）登陸的密碼為：ccie
6.使用ping與telnet測驗手段來測驗各個路由器之間的網路連通性；
7.ASA的一些常用查看命令；
四、實驗程序
1.搭建如圖所示的網路拓撲；
略，
2.初始化路由器，配置好相應的IP地址；

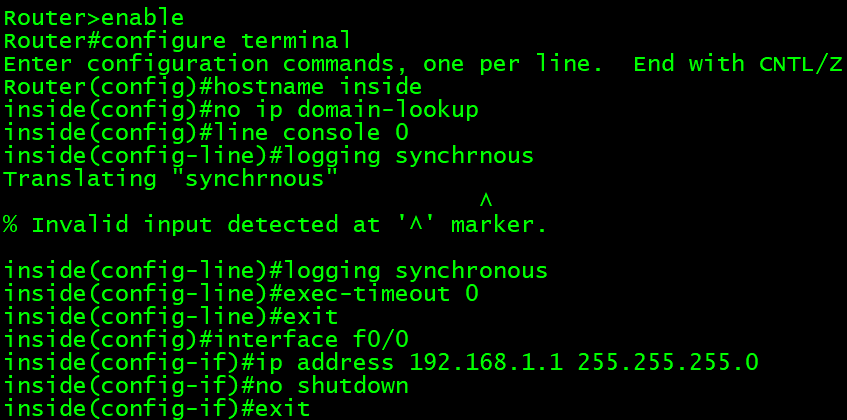

inside:

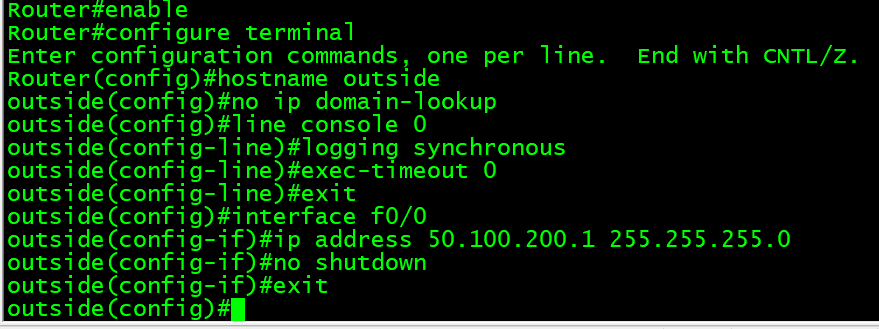

outside:

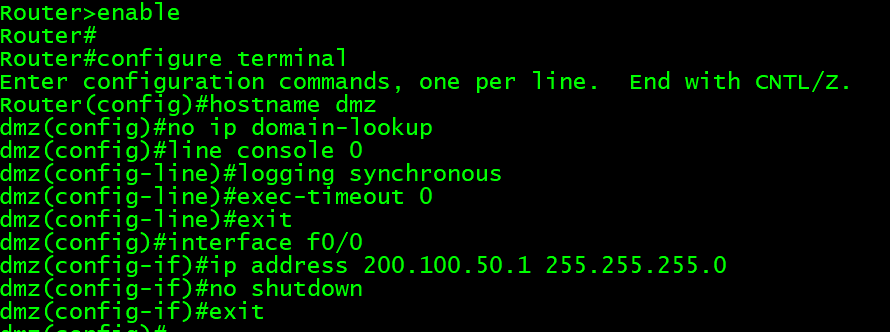

dmz:

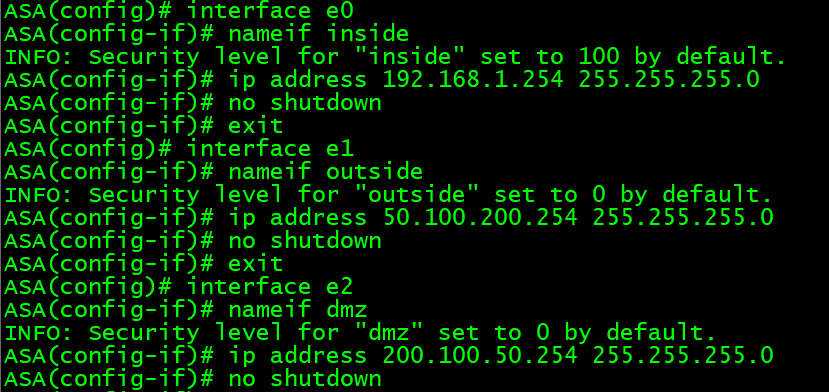

3.命令防火墻的名字為ASA，定義相應的三個區域介面（inside/outside/dmz）,并配置相應的IP地址;

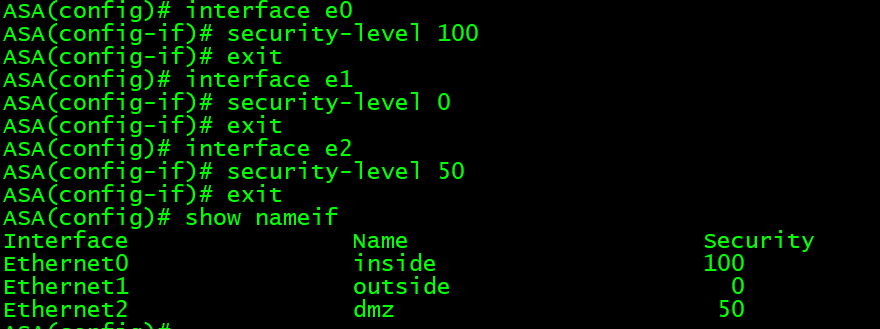

4.設定ASA的三個介面的安全級別，inside:100，outside:0，dmz:50;

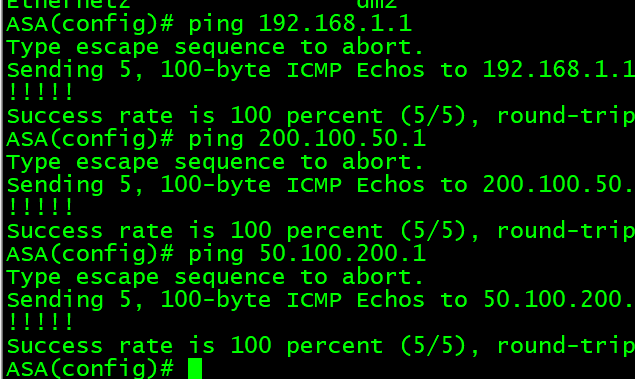

測驗直連網路的連通性：
現在直連網路是可以相互通信的，
5.在各個路由器上配置默認路由，然后在inside路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：inside
（3）登陸的密碼為：ccie

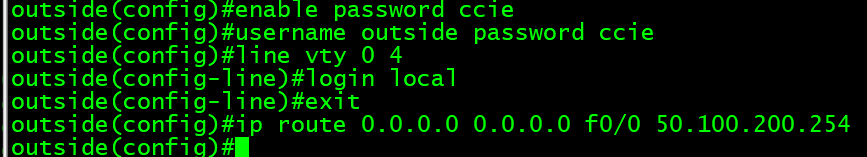

在outside路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：outside
（3）登陸的密碼為：ccie
在dmz路由器上配置遠程登陸資訊為：
（1）特權密碼：ccie
（2）登陸用戶名為：dmz
（3）登陸的密碼為：ccie
inside:
outside:
dmz:
6.使用ping與telnet測驗手段來測驗各個路由器之間的網路連通性；

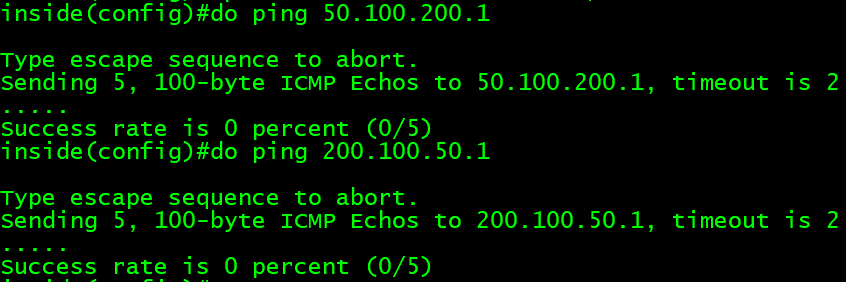

(1)ping
(2)telnet
inside路由器:

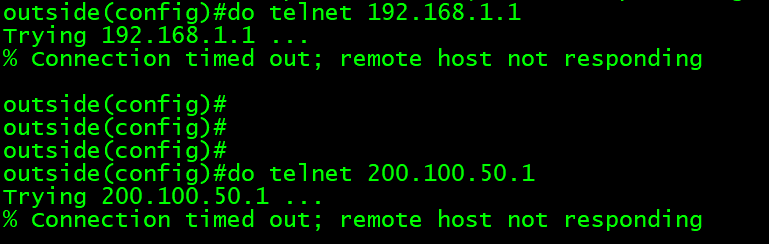

outside路由器：

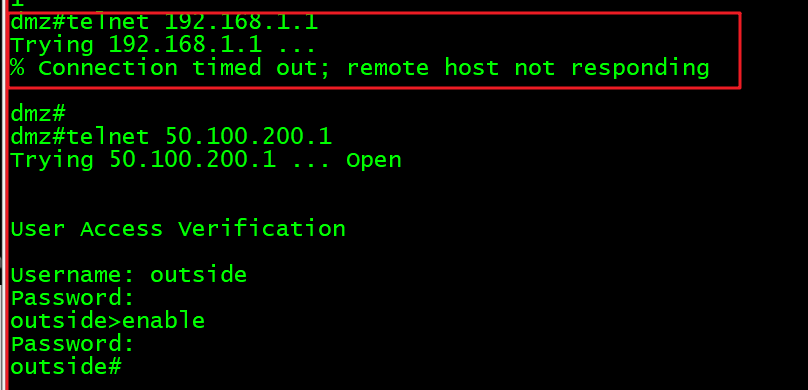

DMZ路由器：
以上的實驗說明，在默認情況下，ICMP協議是無法穿越防火墻的，因為默認防火墻會把穿越防火墻的ICMP報文丟棄，防火墻它不會維護ICMP的狀態表項，防火墻它是可以實作高安全級別到低安全級別的通信的，這種流量是可以被防火墻監控的TCP/UDP流量，若是低安全級別的介面流量的話，默認是不可以與高級安全級別的介面區域通信，
7.ASA的一些常用查看命令；
代碼決議：
ASA(config)# show nameif //查看已經命令的介面名稱及相應的安全級別資訊
ASA(config-if)# nameif inside //命令這個介面的名稱為inside，這個inside是可以被防火墻直接呼叫的
ASA(config-if)# security-level 100 //設定防火墻的安全級別，這個范圍為0-100

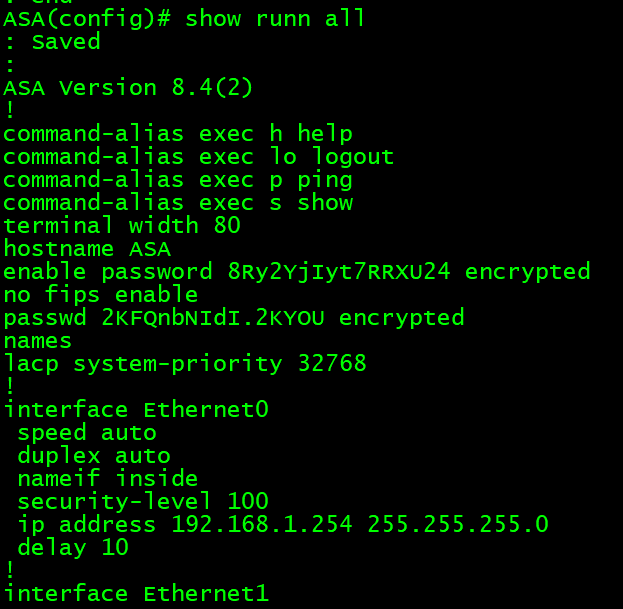

ASA(config)#show run all //用于查看隱藏的配置 后接關鍵字可以查找對應的條目

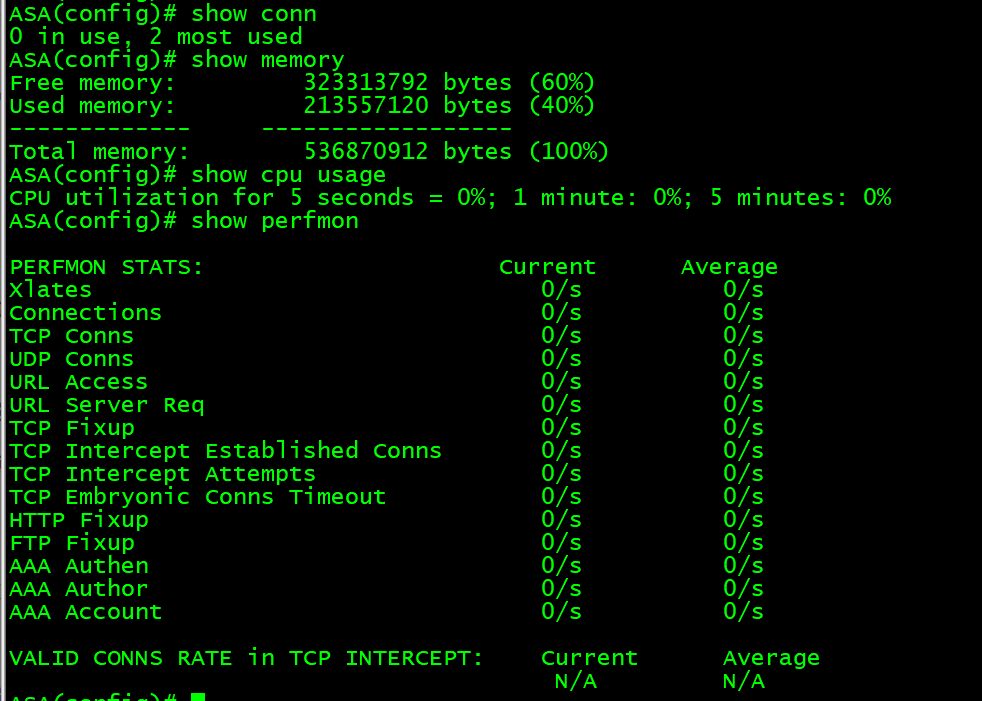

ASA(config)#show cpu usage //查看設備的CPU占用情況
ASA(config)#show memory //查看記憶體等相關的資訊
ASA(config)#show perfmon 可以查看到連接數等資訊
ASA(config)#show conn 可以查看連接表，這個的狀態表項是針對TCP/UDP協議的

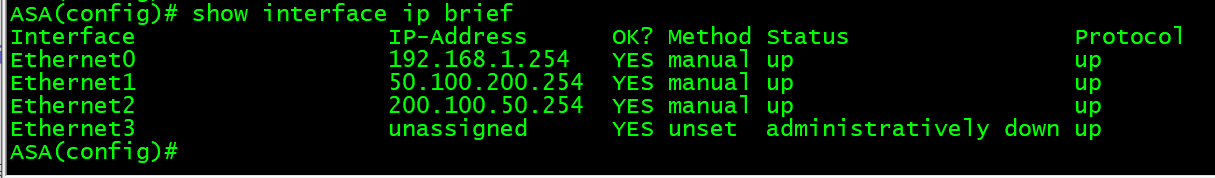

ASA(config)# show interface ip brief //查看防火墻的介面簡要資訊，這個命令與在路由器、交換機上有點不一樣哈，注意
注意：
思科ASA的密碼默認為空的，所以當看到未初始化的防火墻需要輸入特權密碼時，可以直接回車，
總結
本章節介紹了ASA的一些基本的術語、初始化ASA與相關的一些查看命令，為了讓大家看得明白，這個防火墻我會盡可能地把相關聯的內容分開寫這個篇章，也就是細分實驗，不然很多朋友都會被那些綜合實驗搞懵的，好了，我們在下一個章節再見，加油！
