prometheus使用cadvisor監控docker容器

1.cadvisor概述

一般公司會有很多docker主機，那么就需要對docker進行監控了，docker監控可以采用docker stats配合shell命令來取值做監控，但是無法傳遞給prometheus進行采集，zabbix監控docker又比較麻煩，因此就有了谷歌的cadvisor

cadvisor不僅可以搜集一臺機器上的所有運行的容器資訊，還提供基礎查詢界面的http介面，方便prometheus進行資料抓取

cadvisor可以對節點機器上的資源及容器進行實時監控和性能資料采集，包括CPU使用情況、記憶體使用情況、網路吞吐量及檔案系統使用情況，但是cadvisor有個缺陷，只能實時展現當前的監控資料，對于歷時資料不做保留，因此需要使cadvisor接入prometheus，由prometheus內置的tsdb資料庫進行存盤歷時資料

cadvisor利用Linux的cgroups獲取容器的資源使用情況，在k8s中集成，官方標配

cadvisor需要在每臺docker主機都要安裝

docker主要監控容器記憶體、CPU、磁盤、網卡

使用docker stats監控容器性能的命令

[root@192_168_81_220 docker]# docker stats --no-stream nervous_moser
CONTAINER ID NAME CPU % MEM USAGE / LIMIT MEM % NET I/O BLOCK I/O PIDS
e265e173ac98 nervous_moser 0.00% 5.605MiB / 972.6MiB 0.58% 2.42kB / 0B 27.3MB / 22.5kB 2

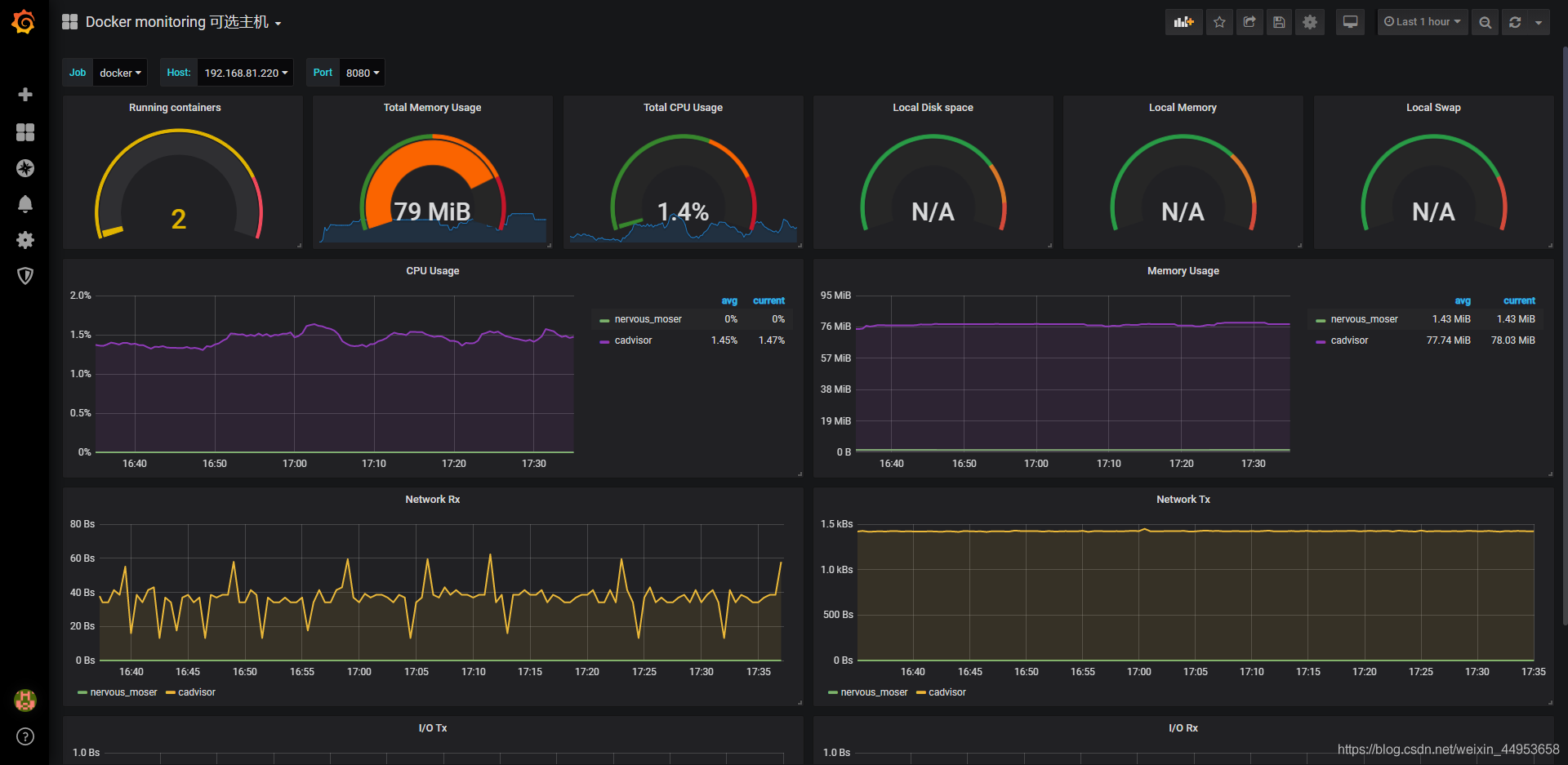

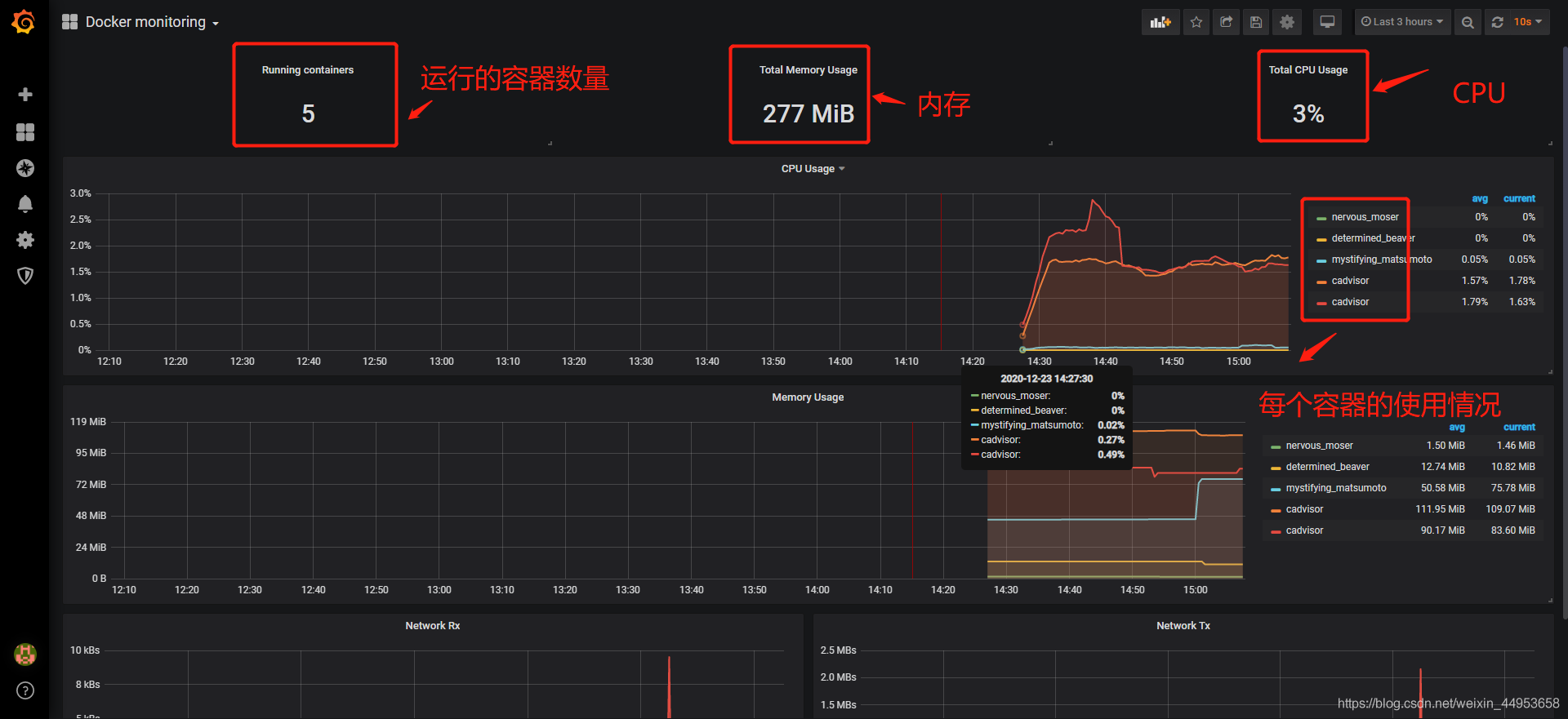

最終配合和grafana展示監控docker容器效果
可以在圖中清楚的看到每個容器的CPU、記憶體使用率以及每臺主機上運行容器的數量
在這里插入圖片描述

2.環境準備

IP	主機名	服務
192.168.81.210	prometheus-server	prometheus、grafana
192.168.81.220	192_168_81_220	docker、cadvisor
192.168.81.230	192_168_81_230	docker、cadvisor

3.在docker服務器上部署docker

192.168.81.220/92.168.81.230服務器都需要操作

1.獲取鏡像源
wget -O /etc/yum.repos.d/docker-ce.repo https://download.docker.com/linux/centos/docker-ce.repo

sed -i 's#download.docker.com#mirrors.tuna.tsinghua.edu.cn/docker-ce#' /etc/yum.repos.d/docker-ce.repo

yum makecache fast

2.安裝docker
yum -y install docker-ce
systemctl start docker
systemctl enable docker

3.配置鏡像加速器
 tee /etc/docker/daemon.json <<-'EOF'
{
   "registry-mirrors": ["https://zggyaen3.mirror.aliyuncs.com"]
}
EOF


4.啟動docker
systemctl restart docker

5.簡單運行一個容器
docker run -d nginx:latest

4.docker安裝cadvisor監控

4.1.安裝cadvisor

在docker主機都操作，192.168.81.220/92.168.81.230服務器都需要操作

docker run \
  --volume=/:/rootfs:ro \
  --volume=/var/run:/var/run:rw \
  --volume=/sys:/sys:ro \
  --volume=/var/lib/docker/:/var/lib/docker:ro \
  --volume=/dev/disk/:/dev/disk:ro \
  --publish=8080:8080 \
  --detach=true \
  --name=cadvisor \
  google/cadvisor:latest

注釋：   --volume=/:/rootfs:ro 		#將/目錄掛載到容器的/rootfs，權限為讀
	    --volume=/var/run:/var/run:rw 	#將/var/run掛載到容器的/var/run目錄，權限為讀寫
	    其他的volume都是這個意思，ro為讀，rw為讀寫
	    --volume=/var/lib/docker/:/var/lib/docker:ro			#這個是將宿主機的docker目錄掛載到容器，因為cadvisor需要監控所有容器，因此需要掛載
	    --publish=8080:8080 		#開放公共埠

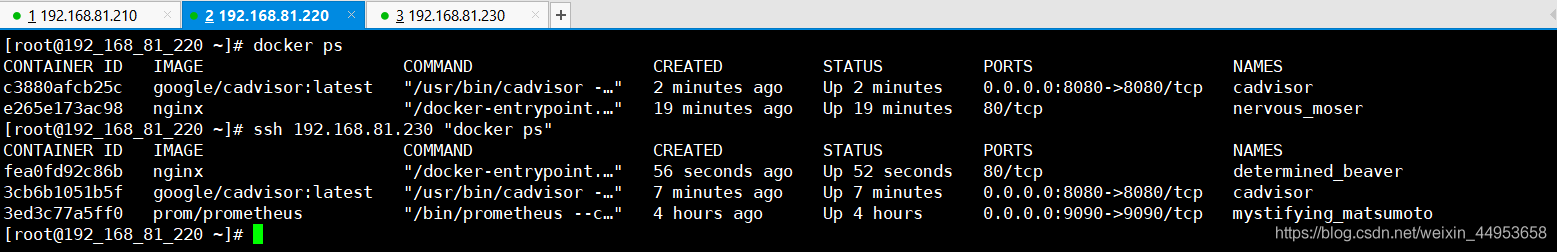

最終效果為，兩臺機器都啟動了cadvisor和nginx鏡像

在這里插入圖片描述

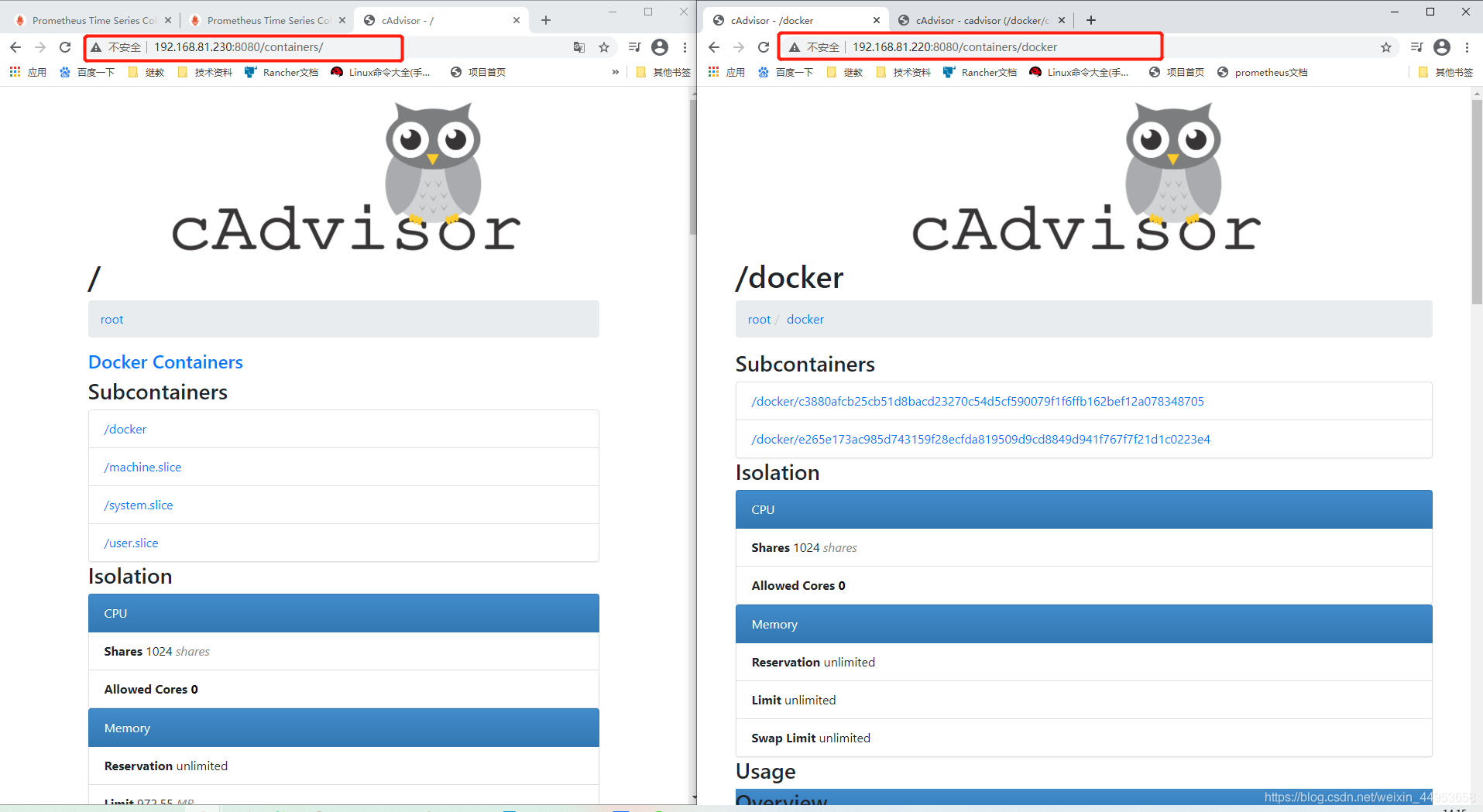

4.2.訪問cadvisor查看監控資料

訪問http://宿主機的ip:8080j即可

在這里插入圖片描述

4.3.查看某一個容器的監控資訊

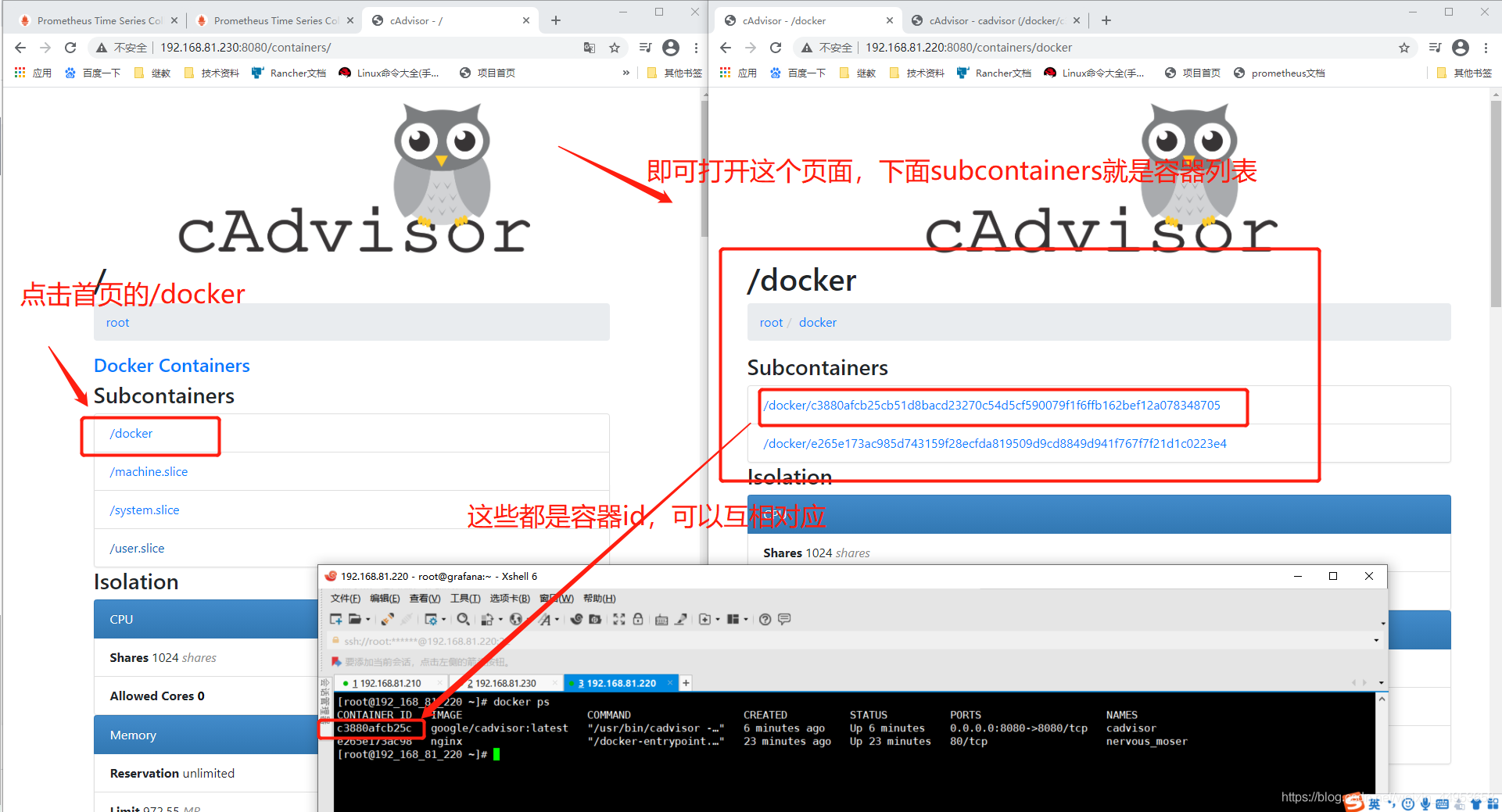

點擊首頁/docker，跳轉進去后，可以看到subcontainers下面容器串列，下面顯示的都是容器id，可以用docker ps看到具體的容器

在這里插入圖片描述

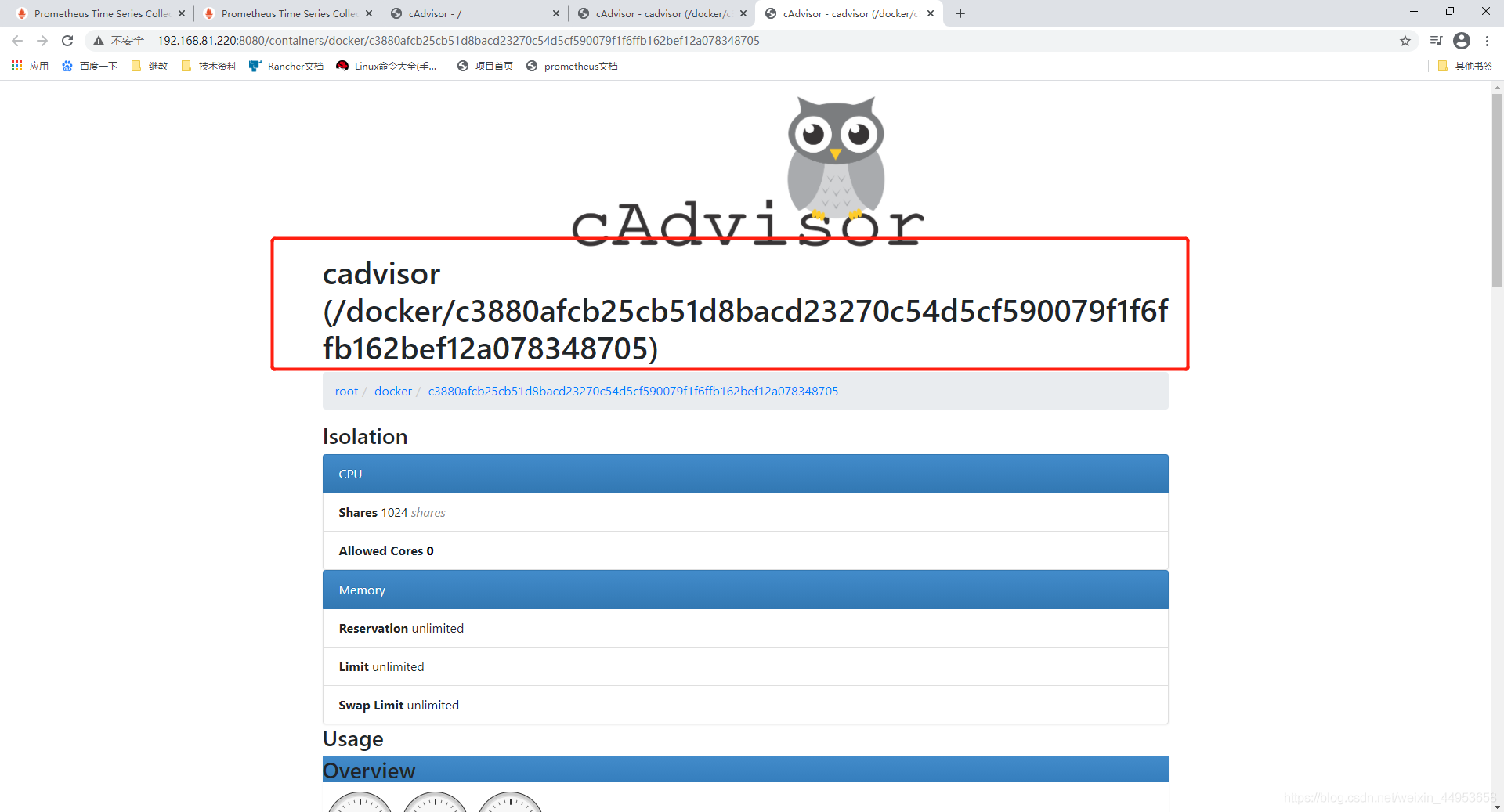

打開后即可看到具體的某個容器監控指標

在這里插入圖片描述

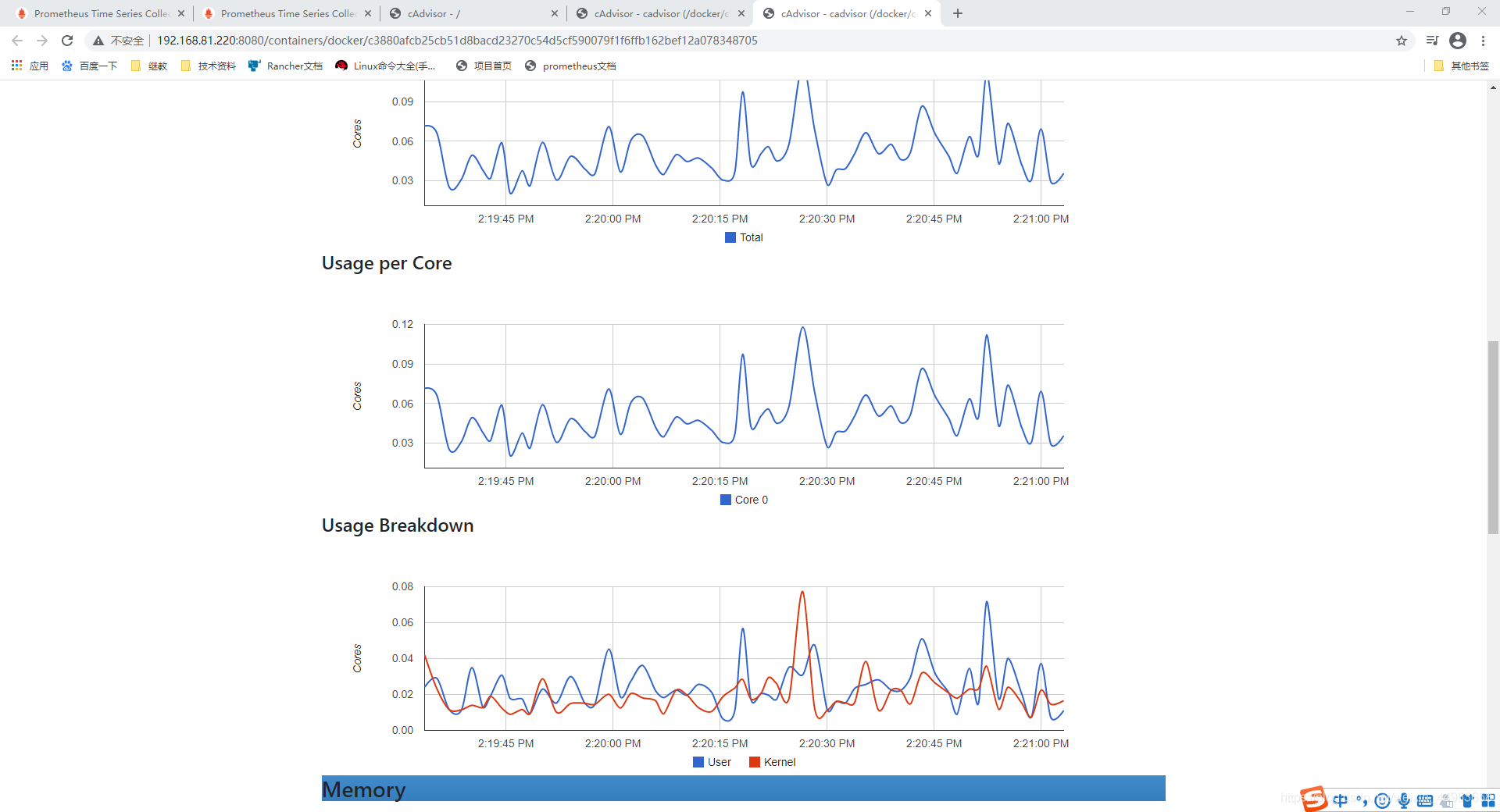

也可以看到影像

在這里插入圖片描述

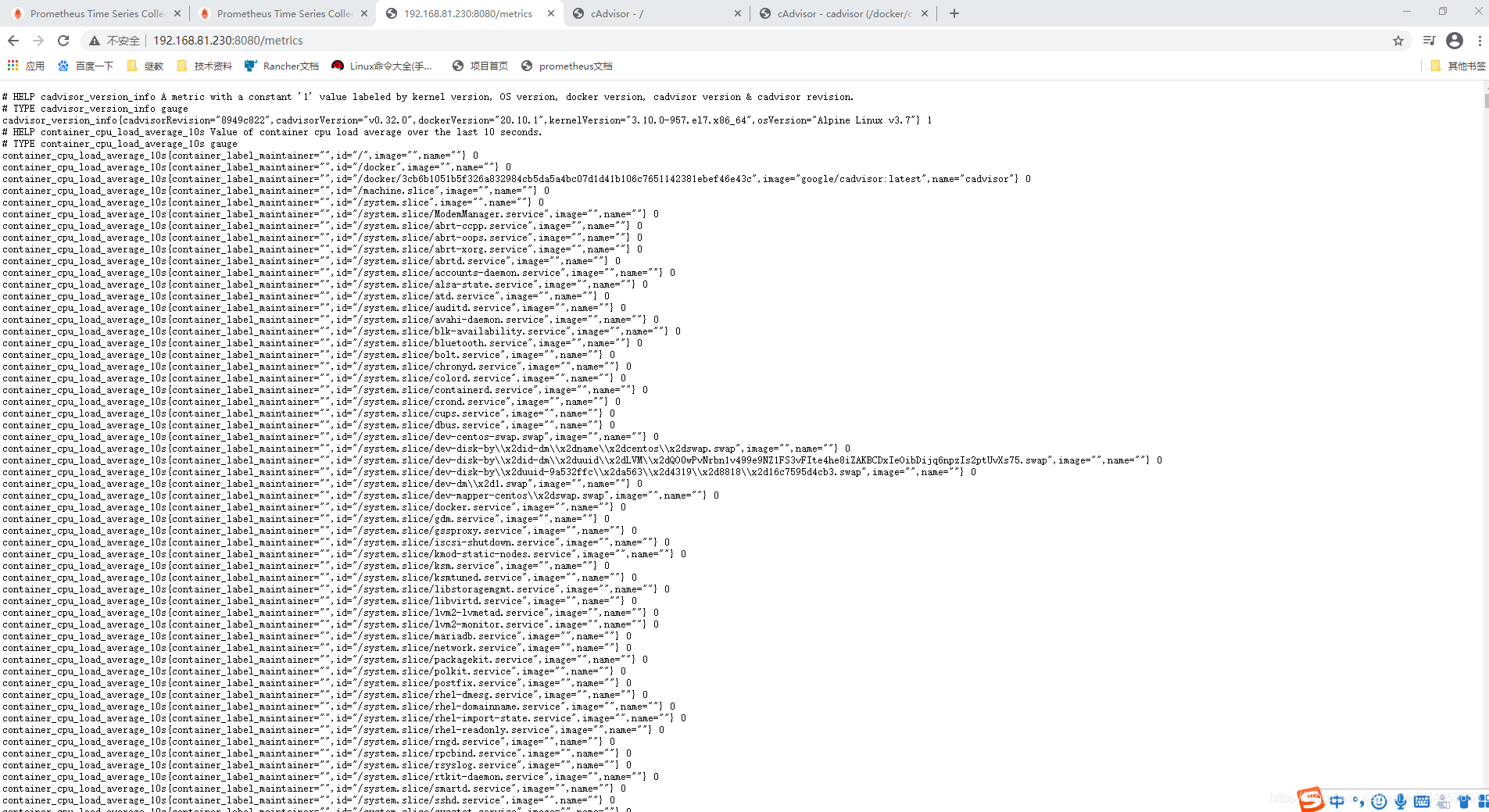

4.4.cadvisor監控指標頁面

訪問http://宿主機的ip:8080/metrics即可
在這里插入圖片描述

5.prometheus添加cadvisor監控

5.1.prometheus安裝

二進制安裝詳細看上一篇文章
docker安裝
[root@prometheus-server ~]# docker run -d -p9090:9090  -v /data/prom/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus:latest

5.1.修改prometheus組態檔

1.修改組態檔增加docker監控cadvisor
[root@prometheus-server ~]# vim /etc/prometheus/prometheus.yml
  - job_name: "docker"
    static_configs:
    - targets: ['192.168.81.220:8080','192.168.81.230:8080']
2.重繪配置
[root@prometheus-server ~]# curl -X POST http://127.0.0.1:9090/-/reload

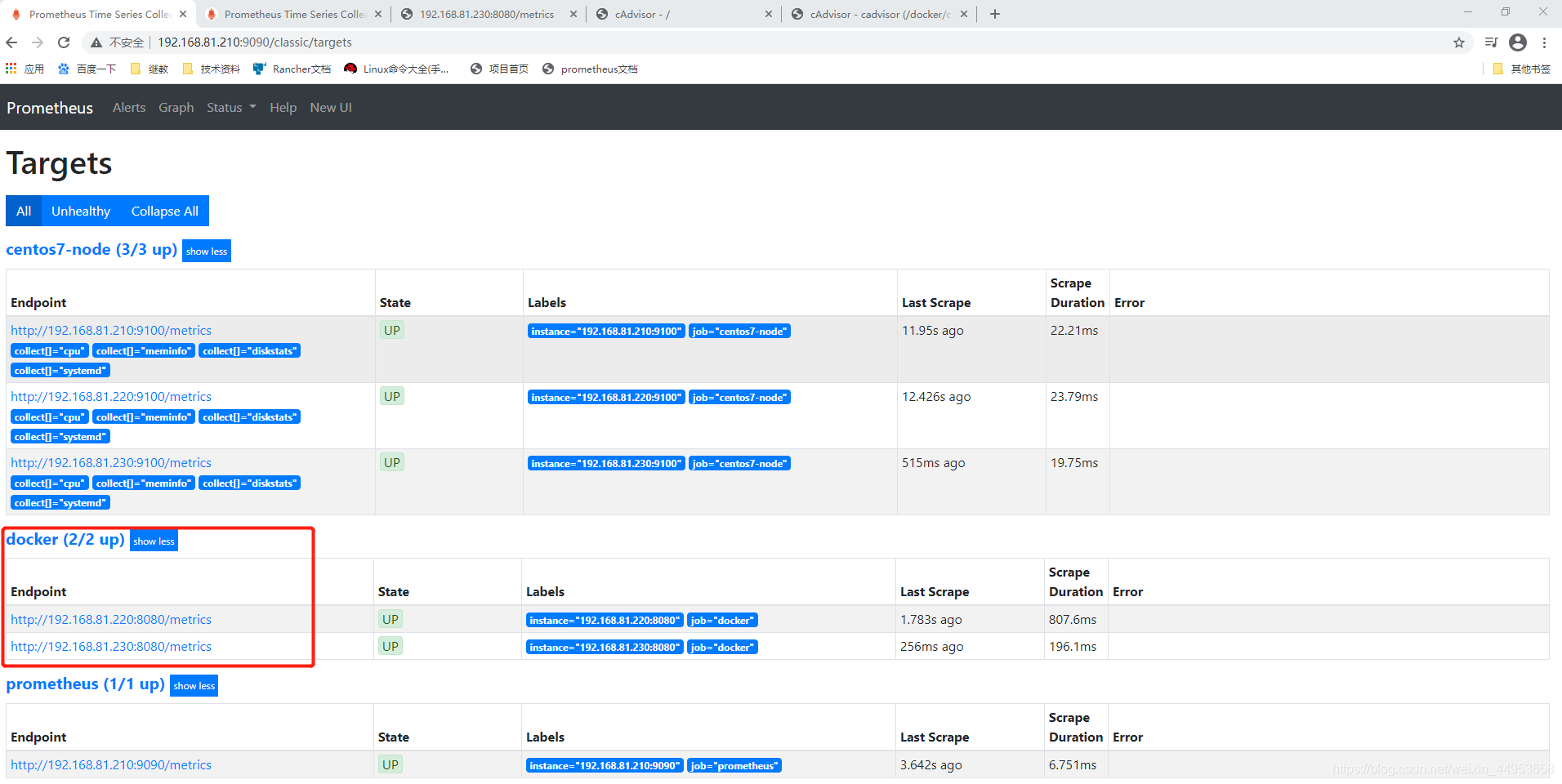

docker監控主機已經UP

在這里插入圖片描述

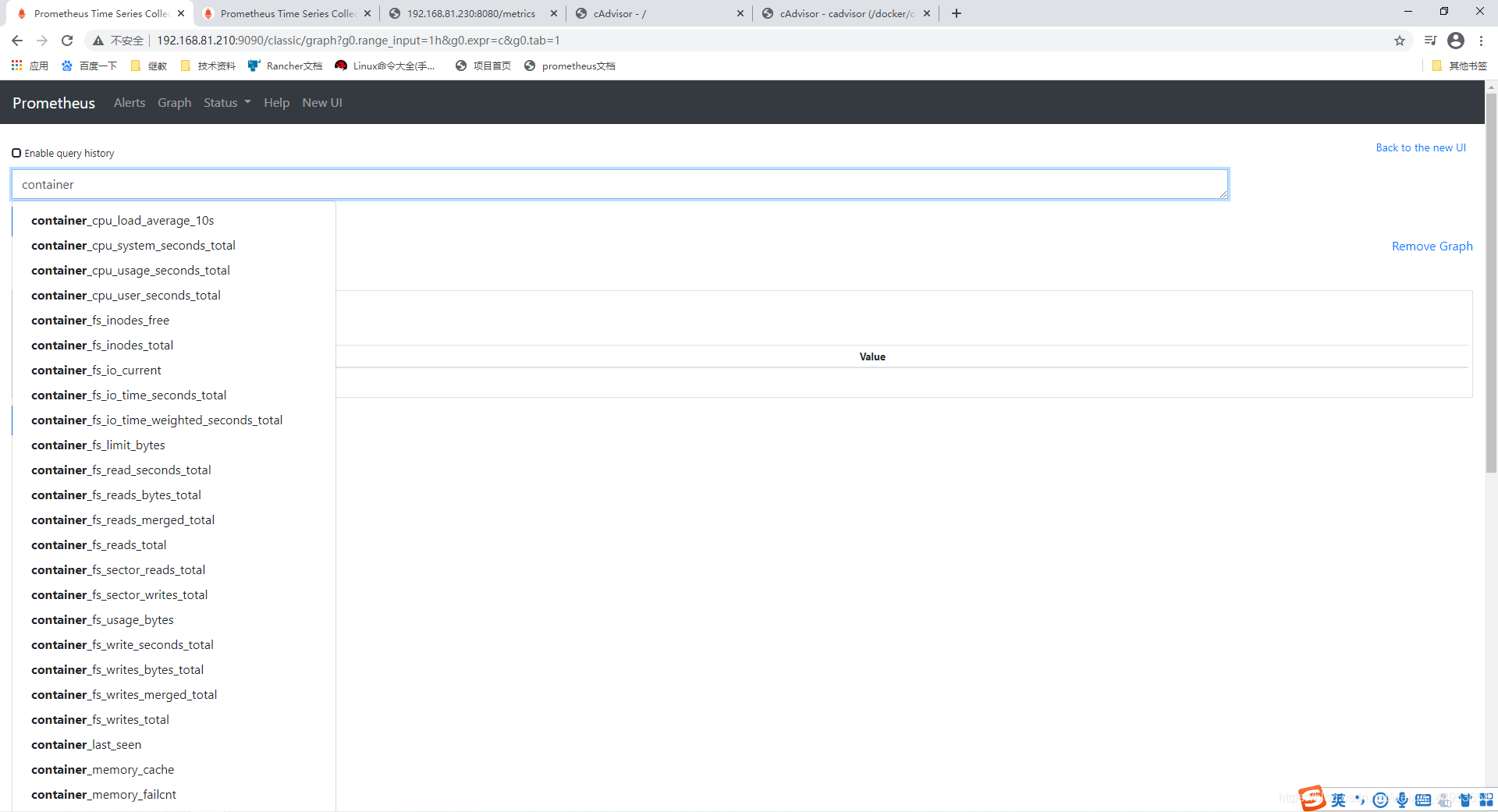

查看監控項，關于container開頭的都是監控

在這里插入圖片描述

6.prometheus+grafana實作docker容器的監控圖形展現

6.1.安裝grafana

[root@prometheus-server ~]# rpm -ivh grafana-6.3.2-1.x86_64.rpm
[root@prometheus-server ~]# systemctl start grafana-server
[root@prometheus-server ~]# systemctl enable grafana-server

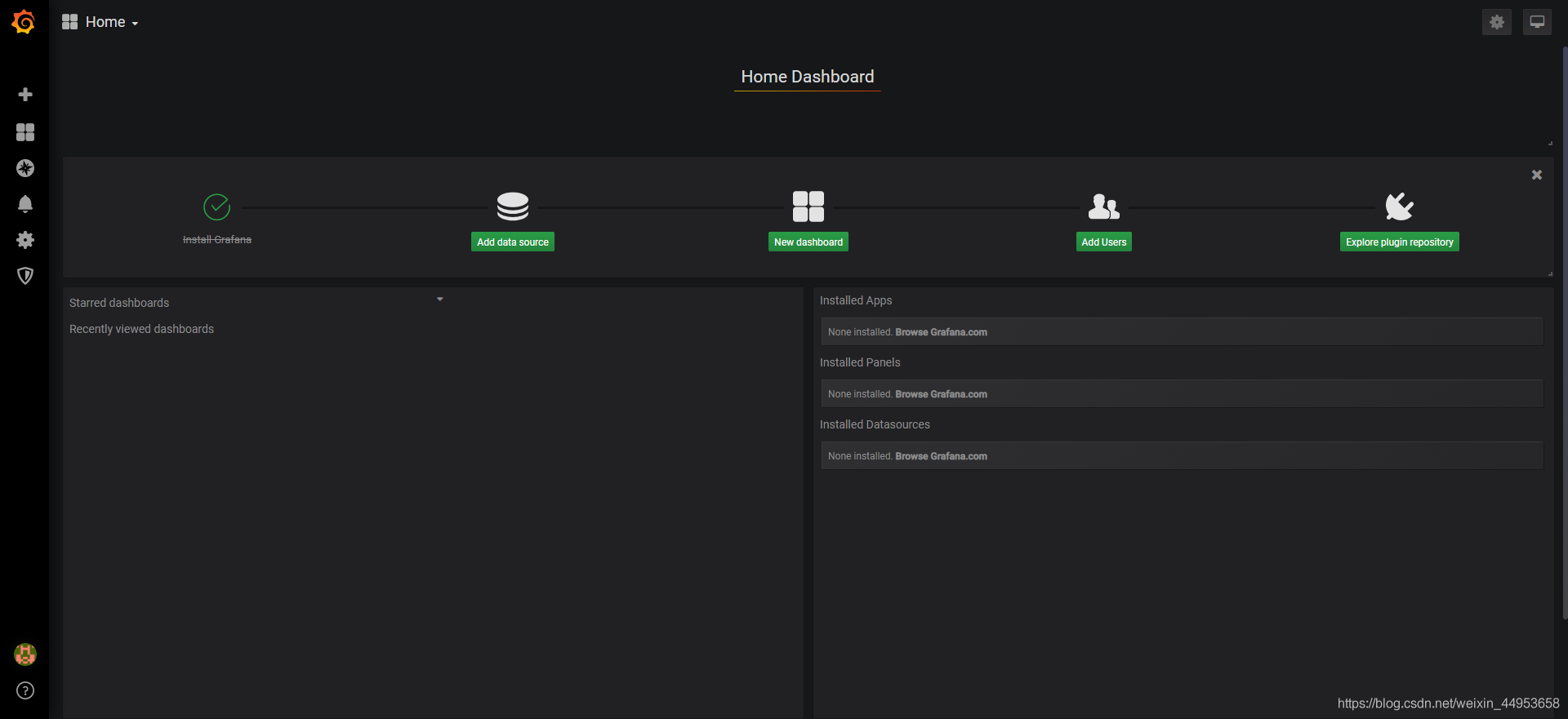

訪問http://服務器地址:3000

在這里插入圖片描述
