本文介紹一些簡單的IEC61499功能塊設計技巧，
閃爍（Blinky ）
一個邏輯狀態閃爍，幾乎是所有嵌入式程式的Hello The world 專案，可惜EAE 的IEC61499 庫中沒有翻轉觸發器（FlipFlop）功能塊，我們來建一個吧！
應用程式是這樣的，
下面我們來新建一個翻轉觸發器功能塊 E_T_FF，這是一個基本功能塊，在專案資訊欄中的Basic 中擊右鍵選擇 New Item.

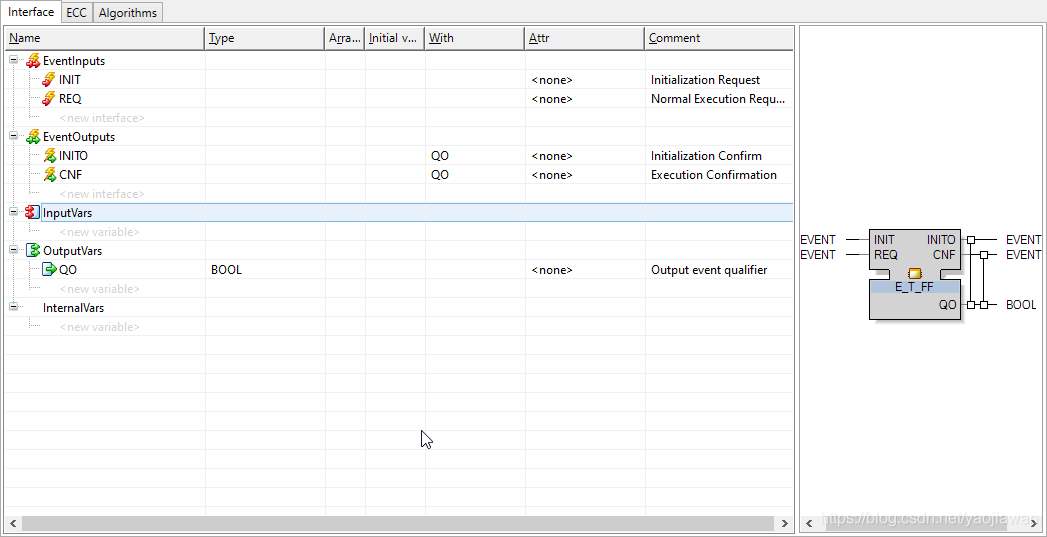

出現下面的介面視窗，通過修改和添加，成下面的樣子，
撰寫REQ 事件到來時的演算法，
第一個IEC61499 應用就完成了，
PWM 信號發生器
第二個程式我們建立一個產生PWM 信號的復合功能塊，
其中 Duty 是占空比 0到 100
PERIOD 是周期 100

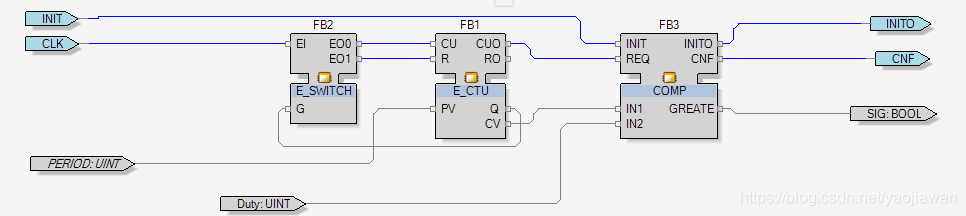

下面是PWM 功能塊的內部連線
在上面的復合功能塊中，要使用一個UINT 型別的比較器功能塊，在EAE 的庫中沒有找到，于是自己建一個基本功能塊，內部的ST 語言如下圖所示，
正玹波發生器（Wave）
第三個例子產生一個SIN/COS 波形，其中
Amplitude 是幅度
Frequncy 頻率
FUNC 可以選擇SIN/COS

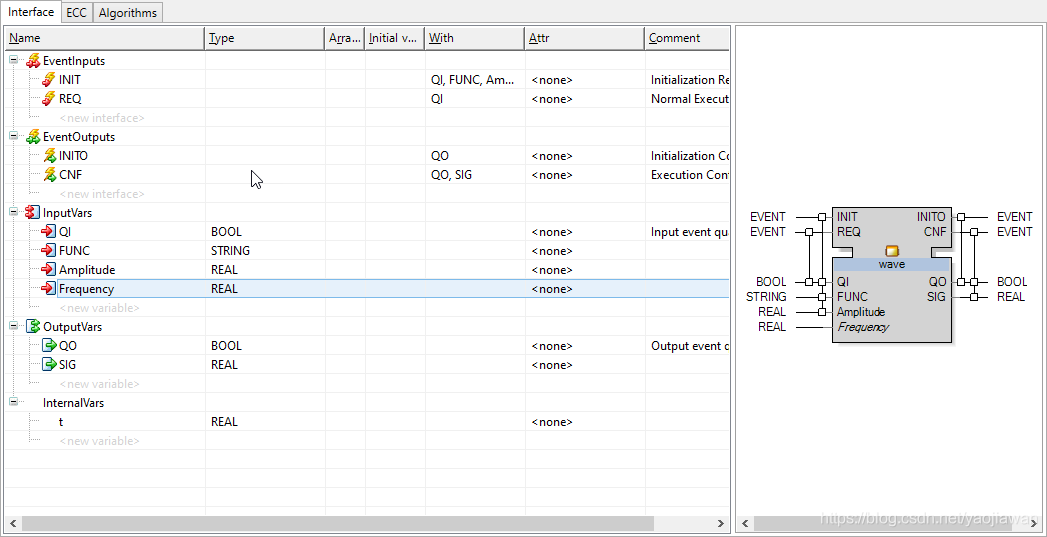

介面

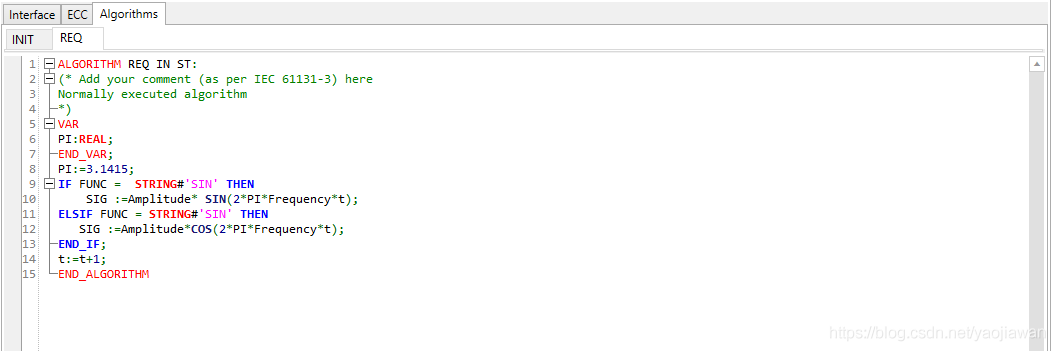

內部的ST語言如下：
小結
平臺提供的功能塊庫總是不夠的，有些功能塊不符合你的使用習慣，所以撰寫一些自己常用的功能塊庫是必要的，IEC61499 功能塊和硬體集成電路非常的相似，而功能快網路就像原理圖，事件便是脈沖信號了，你有一些數字電路，FPGA 設計的經驗，學習IEC61499 是比較塊容易上手的，
施耐德EAE 的開發環境，對功能塊演算法的編譯還是很方便的，比4diac 好，
你們想要寫點什么功能塊應用？請留言，我來試試，
