QT－串口除錯助手自動定時收發、十六進制轉換

2020-12-27 10:46:31 其他

這篇除錯助手比較詳細：不僅有十六進制轉換、串口自動識別還有自動發送等功能，
程式鏈接－－歡迎關注哦，，https://download.csdn.net/download/m0_46436890/13793486)
一、安裝QTCreator
官網自行安裝即可，我安裝的是QT5.12.8，目測還不錯，網上評價QT5.12.9很好用，可以嘗試下載，

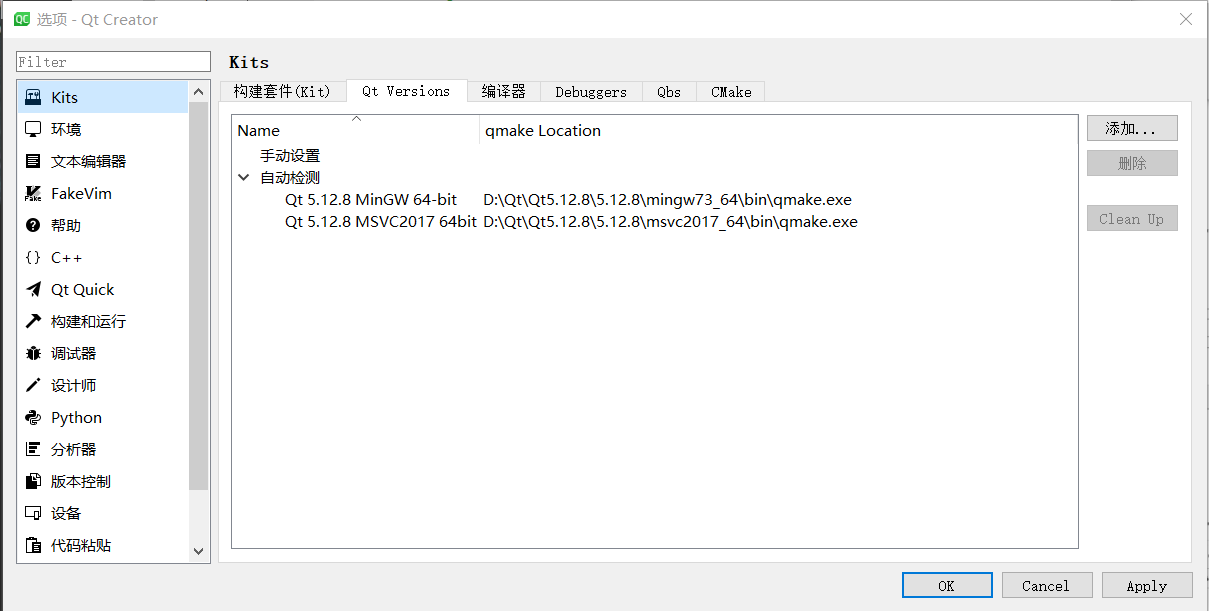

二、安裝編譯器
如果如果沒有特殊編譯器要求，可以直接使用自帶的MinGW的64位編譯器，也可以安裝Visual Studio配置使用它的編譯器，可以編譯64位的，編譯器會自動檢測的，建議先安裝Visual Studio，QT安裝時會自動識別到，

三、創建專案工程
此處省略（不浪費大家時間）．．．．．．．．不懂可以自行百度
廢話不多說直接上圖．．除錯界面

四、程式撰寫
１、函式入口ｍａｉｎ．ｃ
mian.cpp中則實體化了Dialog，并呼叫了show函式
程式通過main函式入口開始執行，于是UI界面就顯示出來了

#include "dialog.h"

#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    Dialog w;
    w.show();
    return a.exec();
}

２、主要函式以及呼叫庫函式
（1）．在專案.pro檔案中加入serialport

QT       += core gui
QT       += serialport

（２）．引入qt中串口通信和控制元件等需要的頭檔案

#include "dialog.h"
#include "ui_dialog.h"
#include <QtSerialPort/QtSerialPort>
#include <QSerialPortInfo>
#include <QMessageBox>
#include<QString>
#include <QDebug>
#include<QIcon>
#include<QSettings>
#include <QCheckBox>
#include <QGroupBox>

3、配置串口初始化
（1）．設定串口基本資訊，波特率、資料位、奇偶校驗等，

static const char blankString[] = QT_TRANSLATE_NOOP("SettingsDialog", "N/A");
Dialog::Dialog(QWidget *parent)
    : QDialog(parent)
    , ui(new Ui::Dialog)
{
     ui->setupUi(this);
     serial = new QSerialPort;
     //ui->portNameBox->addItem(tr("custom"));
     //設定波特率
     ui->baudrateBox->addItem(QStringLiteral("9600"), QSerialPort::Baud9600);
     ui->baudrateBox->addItem(QStringLiteral("19200"), QSerialPort::Baud19200);
     ui->baudrateBox->addItem(QStringLiteral("38400"), QSerialPort::Baud38400);
     ui->baudrateBox->addItem(QStringLiteral("115200"), QSerialPort::Baud115200);
     ui->baudrateBox->addItem(tr("Custom"));
    //設定資料位
     ui->dataBitsBox->addItem(QStringLiteral("5"), QSerialPort::Data5);
     ui->dataBitsBox->addItem(QStringLiteral("6"), QSerialPort::Data6);
     ui->dataBitsBox->addItem(QStringLiteral("7"), QSerialPort::Data7);
     ui->dataBitsBox->addItem(QStringLiteral("8"), QSerialPort::Data8);
     ui->dataBitsBox->setCurrentIndex(3);
     //設定奇偶校驗位
     ui->ParityBox->addItem(tr("None"), QSerialPort::NoParity);
     ui->ParityBox->addItem(tr("Even"), QSerialPort::EvenParity);
     ui->ParityBox->addItem(tr("Odd"), QSerialPort::OddParity);
     ui->ParityBox->addItem(tr("Mark"), QSerialPort::MarkParity);
     ui->ParityBox->addItem(tr("Space"), QSerialPort::SpaceParity);
     //設定停止位
     ui->stopBitsBox->addItem(QStringLiteral("1"), QSerialPort::OneStop);
     ui->stopBitsBox->addItem(QStringLiteral("2"), QSerialPort::TwoStop);
     //添加流控
     ui->stopBitsBox->addItem(tr("None"), QSerialPort::NoFlowControl);
     ui->stopBitsBox->addItem(tr("RTS/CTS"), QSerialPort::HardwareControl);
     ui->stopBitsBox->addItem(tr("XON/XOFF"), QSerialPort::SoftwareControl);
     //禁用發送按鈕
     ui->sendButton->setEnabled(false);
     ui->timeSend->setEnabled(false);
}

Dialog::~Dialog()
{
    delete ui;
}

（２）．重繪串口COM，獲得最新串口號

void Dialog::on_getSerial_Btn_clicked()
{
    QString description;
    QString manufacturer;
    QString serialNumber;
    //獲取可以用的串口
    QList<QSerialPortInfo> serialPortInfos = QSerialPortInfo::availablePorts();
    //輸出當前系統可以使用的串口個數
   qDebug() << "Total numbers of ports: " << serialPortInfos.count();
   ui->portNameBox->clear();
   //將所有可以使用的串口設備添加到ComboBox中
    for (const QSerialPortInfo &serialPortInfo : serialPortInfos)
    {
     //ui->portNameBox->clear();
     QStringList list;
     description = serialPortInfo.description();
     manufacturer = serialPortInfo.manufacturer();
     serialNumber = serialPortInfo.serialNumber();
     list << serialPortInfo.portName()
       << (!description.isEmpty() ? description : blankString)
       << (!manufacturer.isEmpty() ? manufacturer : blankString)
       << (!serialNumber.isEmpty() ? serialNumber : blankString)
       << serialPortInfo.systemLocation()
       << (serialPortInfo.vendorIdentifier() ? QString::number(serialPortInfo.vendorIdentifier(), 16) : blankString)
       << (serialPortInfo.productIdentifier() ? QString::number(serialPortInfo.productIdentifier(), 16) : blankString);
     ui->portNameBox->addItem(list.first(), list);
    }
}

（３）．打開串口
　　加入一個打開關閉串口的按鈕，文本顯示“打開串口”時，點擊可以關閉串口，文本顯示“關閉串口“則相反，


void Dialog::on_openButton_clicked()
{
 qDebug() << ui->openButton->text();
 if (ui->openButton->text() == tr("打開串口"))
 {

   //設定串口名字
   serial->setPortName(ui->portNameBox->currentText());
   //設定波特率
   serial->setBaudRate(ui->baudrateBox->currentText().toInt());
   //設定資料位
   serial->setDataBits(QSerialPort::Data8);
   //設定奇偶校驗位
   serial->setParity(QSerialPort::NoParity);
   //設定停止位
   serial->setStopBits(QSerialPort::OneStop);
   //設定流控
   serial->setFlowControl(QSerialPort::NoFlowControl);
   //打開串口
   if (serial->open(QIODevice::ReadWrite))
   {
    //QMessageBox::information(this, "提示", "打開成功!");
    ui->baudrateBox->setEnabled(false);
    ui->dataBitsBox->setEnabled(false);
    //ui->comboBox_flowBit->setEnabled(false);
    ui->ParityBox->setEnabled(false);
    ui->portNameBox->setEnabled(false);
    ui->stopBitsBox->setEnabled(false);
    ui->sendButton->setEnabled(true);
    ui->timeSend->setEnabled(true);
    ui->openButton->setText(tr("關閉串口"));
    //信號與槽函式關聯
    connect(serial, &QSerialPort::readyRead, this, &Dialog::readData);
   }
   else
   {
    QMessageBox::about(this,tr("提示資訊"),tr("請打開串口"));

   }
 }
 else
  {
   //關閉串口
   //serial->clear();
   serial->close();
   //mIsOpen = true;
   //ui->openButton->setText("關閉");
   //qDebug() << "成功打開串口" << mPortName;
   //serial->deleteLater();
   //恢復設定功能
   ui->baudrateBox->setEnabled(true);
   ui->dataBitsBox->setEnabled(true);
  // ui->comboBox_flowBit->setEnabled(true);
   ui->ParityBox->setEnabled(true);
   ui->portNameBox->setEnabled(true);
   ui->stopBitsBox->setEnabled(true);
   ui->openButton->setText(tr("打開串口"));
   ui->sendButton->setEnabled(false);
  }
}

４、讀取串口資料
　　讀取資料內容，然后進行資料處理，使輸出資料即可以是中文也可以輸出十六進制
而且在UI里面添加了ＱＣｈｅｃｋＢｏｘ控制元件，點擊控制元件來判斷是否輸出十六進制


void Dialog::readData()
{
   QByteArray buf;
   QString res;

   buf=serial->readAll();
   res=QString(buf);

   if(!buf.isEmpty())
   {
       // 除錯輸出buf大小
               qDebug()<<buf.size()<<endl;

               // 將QByteArray資料型別轉換，要能正確顯示中文，需要使用QString::fromLocal8Bit
               //        QString str = QString::fromUtf8( buf );
               QString str = QString::fromLocal8Bit( buf );

               qDebug()<< str <<endl;

               // 如果以16進制顯示資料：
               if (ui->HexResv_chk->isChecked())
               {
                   QString hex_data = buf.toHex().data(); // 將buf里的資料轉換為16進制
                   hex_data = hex_data.toUpper(); // 轉換為大寫
                   QString hex_str;
                   // 將16進制轉換為大寫
                   for (int i=0; i< hex_data.length(); i+=2)
                   {
                       QString st = hex_data.mid(i,2);
                       hex_str+=st;
                       hex_str+=' ';
                   }
                   ui->resvEdit->append(hex_str);
               }
               else
               {
                   ui->resvEdit->append(str);
               }
   }
buf.clear();
}

５、發送資料以及定時發送資料
簡單的發送資料沒有什么要額外配置的，呼叫write函式就可以，但是如果輸出十六進制數需要添加sendButton的ＱＣｈｅｃｋＢｏｘ控制元件，
發送資料處理十六進制需要呼叫兩個函式

    void StringToHex(QString str, QByteArray &senddata);
    char ConvertHexChar(char ch);

（1）.普通發送資料

void Dialog::on_sendButton_clicked()  //發送資料
{
    QByteArray buf;
    QString sendData;

    buf=ui->sendEdit->toPlainText().toLatin1();
    sendData=QString(buf);
    if(!buf.isEmpty())
    {
        QString str = QString::fromLocal8Bit( buf );

        qDebug()<< str <<endl;
        if (ui->HexSend_Chk->isChecked())
        {
            QString str = ui->sendEdit->toPlainText();//從LineEdit得到字串
            QByteArray senddata;
            StringToHex(str,senddata);//將str字串轉換為16進制的形式
            serial->write(senddata);
        }
        else
        {
            serial->write(str.toLocal8Bit());// 要能正確發送中文字符，需要使用QString的toLocal8Bit方法
       //    serial->write(str.toLatin1());
        }
    }
buf.clear();
}

（2）.定時發送資料
　　使用定時發送功能需要在Dialog．ｈ里面添加#include 頭檔案

//自動發送-按時（）ms
void Dialog::on_timeSend_clicked()
{
      ui->sendButton->setEnabled(false);
      int time;
      static bool en=true; //標識. 是否設定自動發送時間
        if(ui->lineEdit->text()==NULL)
           QMessageBox::about(this,tr("提示資訊"),tr("請設定時間"));
        else
        {
            if(en==true)
            {
            //QMessageBox::about(this,tr("提示資訊"),tr("已開始自動發送"));
            time=ui->lineEdit->text().toInt();  //獲取自動發送的時間間隔
            ui->lineEdit->setEnabled(false);
            timeSend =new QTimer();
            timeSend->setInterval(1000);
            connect(timeSend,&QTimer::timeout,this,[=](){on_sendButton_clicked();
            });

            timeSend->start(time);
            en=false;
            }
            else if(en==false)
            {
                timeSend->stop();
                //QMessageBox::about(this,tr("提示資訊"),tr("已停止自動發送"));
                en=true;
                ui->lineEdit->setEnabled(true);
                ui->sendButton->setEnabled(true);
            }
         }
}

（３）．十六進制處理函式

void Dialog::StringToHex(QString str, QByteArray &senddata)
{
    int hexdata,lowhexdata;
    int hexdatalen = 0;
    int len = str.length();
    senddata.resize(len/2);
    char lstr,hstr;
    for(int i=0; i<len; )
    {
        //char lstr,
        hstr=str[i].toLatin1();
        if(hstr == ' ')
        {
            i++;
            continue;
        }
        i++;
        if(i >= len)
            break;
        lstr = str[i].toLatin1();
        hexdata = ConvertHexChar(hstr);
        lowhexdata = ConvertHexChar(lstr);
        if((hexdata == 16) || (lowhexdata == 16))
            break;
        else
            hexdata = hexdata*16+lowhexdata;
        i++;
        senddata[hexdatalen] = (char)hexdata;
        hexdatalen++;
    }
    senddata.resize(hexdatalen);
}

char Dialog::ConvertHexChar(char ch)
{
    if((ch >= '0') && (ch <= '9'))
            return ch-0x30;
        else if((ch >= 'A') && (ch <= 'F'))
            return ch-'A'+10;
        else if((ch >= 'a') && (ch <= 'f'))
            return ch-'a'+10;
        else return (-1);
}

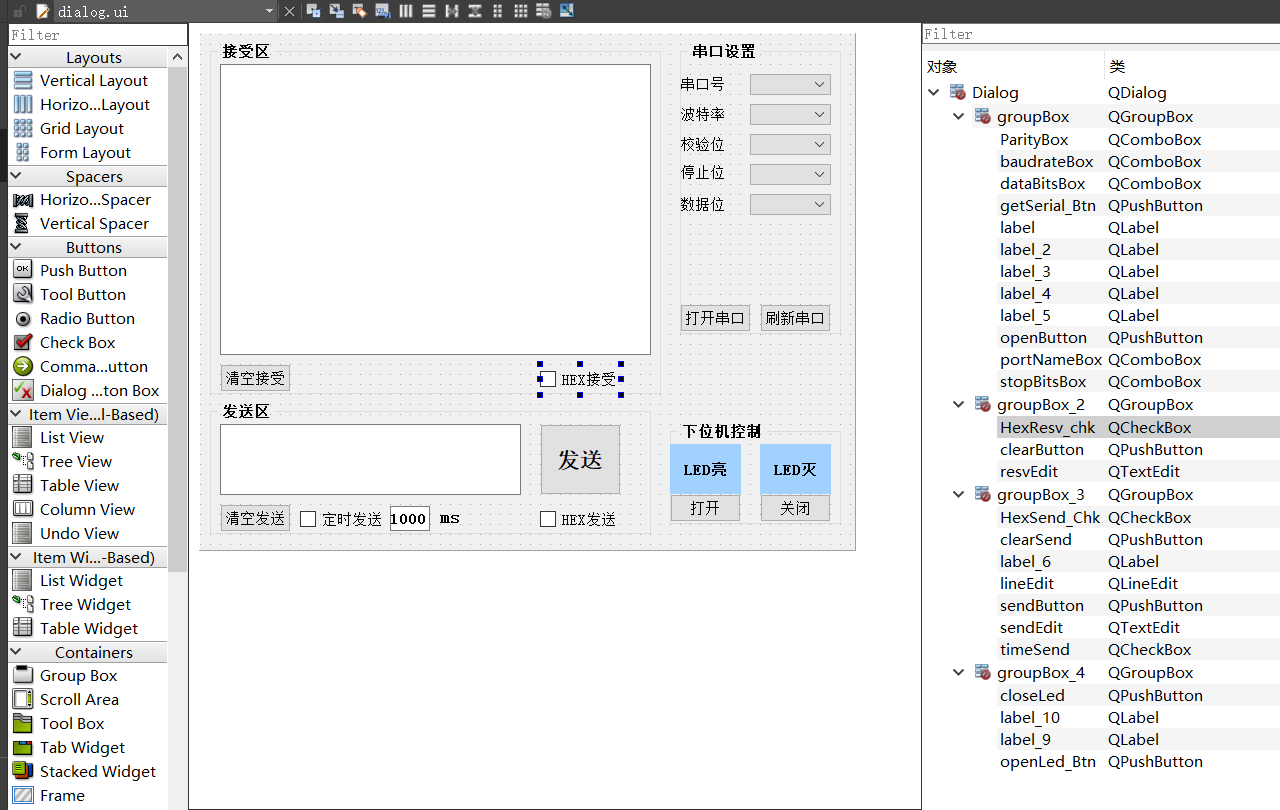

五、最后附上UI設計控制元件的命名和布局，

全是干貨．．．．．．．．．．．．有問題歡迎留言，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/240891.html

標籤：其他

上一篇：【12月原創】從菜鳥到起飛的 RT-Thread 開發指南

下一篇：HaaS100 Flash磁區劃分說明

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
