開發專欄：專案實戰

需求

??1. 雙Y軸段曲線；
??2. 拽拖分析已有資料；
??3. 支持懸浮顯示當前最近x的各段y坐標；
??4. 優化顯示性能以及快取；
??5. 支持各種有顏色的調整‘；
??6. 讀取檔案或者下位機資料；

注意

??Qt相關的二維折線圖，采用其他方式都無法實作多段Y軸（非雙Y軸，單Y軸多段），包括QCharts、QCustomPlot、Qwt，其他已有的框架內嵌web可實作，基于需要實時采集資料，內嵌web實時體驗并不好，于是寫了個基礎框架，以便實作實時資料的大量采集，

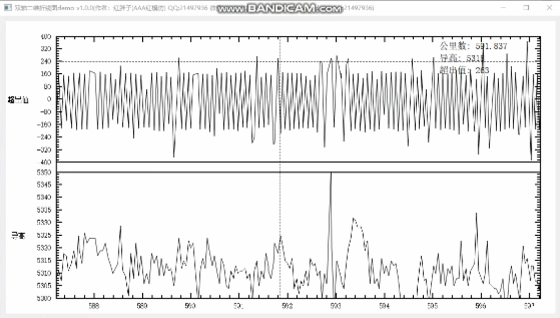

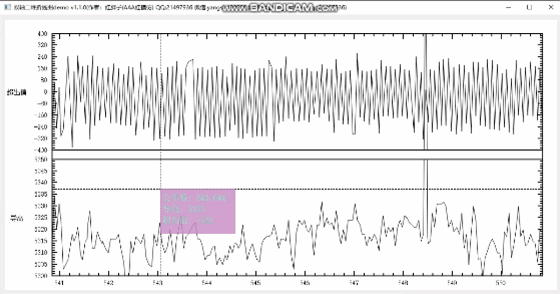

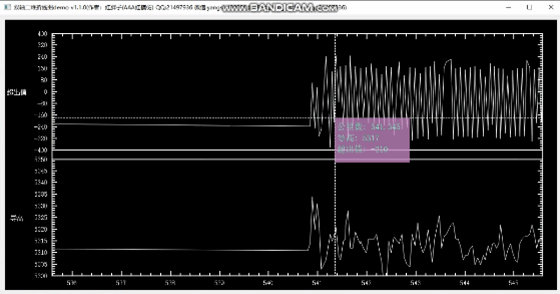

Demo

??
??
??

體驗下載地址

??CSDN(粉絲免積分下載)：https://download.csdn.net/download/qq21497936/13777399
??QQ群：1047134658（點擊“檔案”搜索“chartDemo”，群內與博文同步更新）

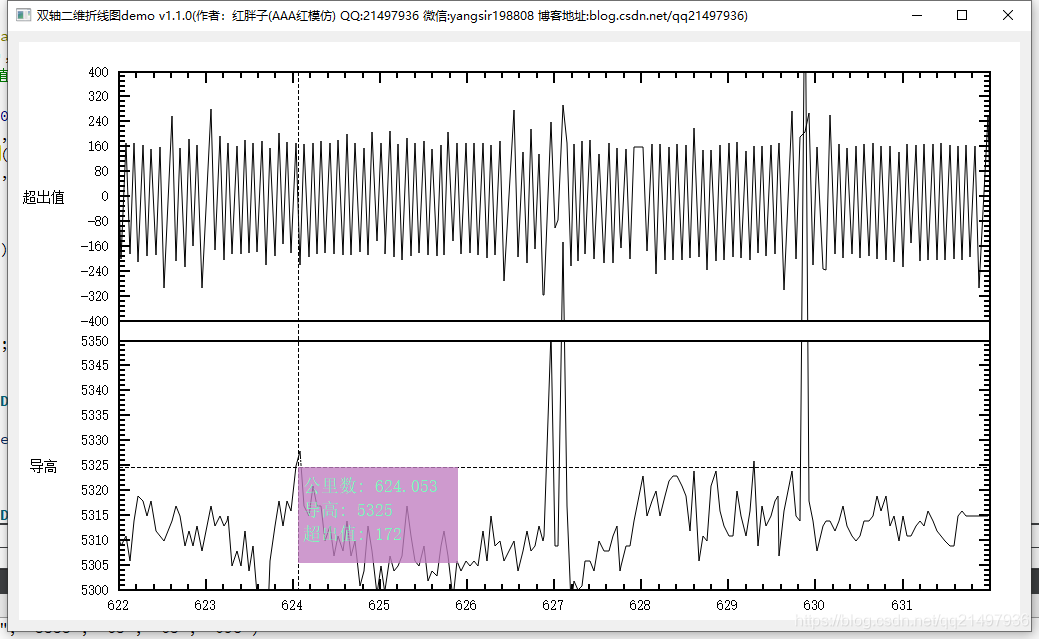

V1.1.0

??

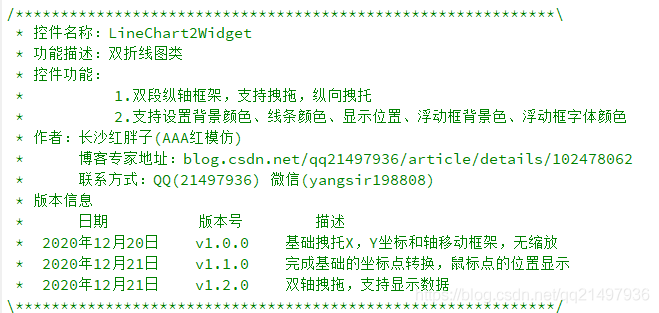

Demo部分原始碼

#ifndef LINECHART2WIDGET_H
#define LINECHART2WIDGET_H

#include <QWidget>
#include <QColor>
#include <QPainter>
#include <QMouseEvent>
#include <QPointF>

class LineChart2Widget : public QWidget
{
    Q_OBJECT
public:
    explicit LineChart2Widget(QWidget *parent = nullptr);

public:
    void addData(QVector<QPointF> vectorPoint);
    void setData(QVector<QPointF> vectorPoint);
    void clear();
    void addData2(QVector<QPointF> vectorPoint);
    void setData2(QVector<QPointF> vectorPoint);
    void clear2();

protected:
    QPointF realConvertToChart(QPointF pointF);     // 實際點轉為圖表點坐標
    QPointF chartConvertToReal(QPointF pointF);     // 圖表點坐標轉為實際點
    QVector<QPointF> realConvertToChart(QVector<QPointF> vectorPointF);     // 實際點轉為圖表點坐標

    QPointF realConvertToChart2(QPointF pointF);     // 實際點轉為圖表點坐標
    QPointF chartConvertToReal2(QPointF pointF);     // 圖表點坐標轉為實際點
    QVector<QPointF> realConvertToChart2(QVector<QPointF> vectorPointF);     // 實際點轉為圖表點坐標

protected:
    void paintEvent(QPaintEvent *event);
    void showEvent(QShowEvent *event);
    void resizeEvent(QResizeEvent *event);
    void mousePressEvent(QMouseEvent *event);
    void mouseMoveEvent(QMouseEvent *event);
    void mouseReleaseEvent(QMouseEvent *event);
    void wheelEvent(QWheelEvent *event);

protected:
    void drawBackground(QPainter *painter);         // 繪制背景
    void drawMarginBackground(QPainter *painter);   // 繪制邊框背景(邊框的)
    void drawAxis(QPainter *painter);               // 繪制坐標軸
    void drawLabel(QPainter *painter);              // 繪制坐標值
    void drawLines(QPainter *painter);              // 繪制曲線
    void drawCursorRealValue(QPainter *painter);    // 繪制實際值
    void drawMouseCross(QPainter *painter);         // 繪制滑鼠的十字線
    void drawTwoValue(QPainter *painter);           // 繪制雙軸的X，Y值（最近接X軸的上一個Y點）

private:
    double _leftMargin;         // 左邊距離(坐標軸距離左部邊框)
    double _rightMargin;        // 右邊距離(坐標軸距離右部邊框)
    double _bottomMargin;       // 底部距離(坐標軸距離底部邊框)
    double _topMargin;          // 頂部距離(坐標軸距離頂部邊框)
    double _left;               // 左部x坐標
    double _right;              // 右部x坐標
    double _top;                // 頂部y坐標
    double _bottom;             // 底部y坐標
    double _width;              // 寬度
    double _height;             // 高度

    double _minX;               // x軸最小值
    double _maxX;               // x軸最大值

    QColor _backgroundColor;    // 背景顏色
    QColor _axisColor;          // 坐標軸顏色
    QColor _axisLabelColor;     // 坐標軸文本顏色
    QColor _lineColor;          // 折線顏色
    QColor _dataColor;          // 矩形文字顏色
    QColor _dataBackgroundColor;// 矩形背景顏色

    int _xTickCount;            // X軸主tick
    int _xTickLength;           // X軸主tick長度
    int _xSubTickCount;         // X軸子tick
    int _xSubTickLength;        // X軸子tick長度

    double _xTickDistance;      // 臨時變數：
    double _xSubTickDistance;   // 臨時變數：
    double _xTickValue;         // 臨時變數:
    double _xSubTickValue;      // 臨時變數:
    double _xTickValueScale;    // 臨時變數:
    double _xSubTickValueScale; // 臨時變數:

    bool _leftButtonPressed;    // 臨時變數：滑鼠左鍵是否按下
    QPointF _originPointF;      // 臨時變數：記錄滑鼠左鍵按下的坐標
    QPointF _offsetPointF;      // 臨時變數：偏移的坐標段

    QPointF _zeroPointF;        // 零點，用于區分x軸和y軸的坐標
    QPointF _nowPointF;         // 臨時變數：零點

    double _scale;              // 縮放比例

    QVector<QPointF> _vectorPointF; // 一條線的存盤位置
    QVector<QPointF> _vectorPointF2; // 一條線的存盤位置
    bool _showCursorRealValue;  // 是否顯示滑鼠當前de的值

    bool _canDragYAxis;         // Y軸是否允許被拖動
    bool _showCrossAxis;        // 畫十字軸

private:
    int _yAxisNumber;           // 幾段Y軸
    int _yAxisSpace;            // Y軸間距
    double _yAxisHeight;        // 每一段Y軸高度
    double _offsetY;            // 臨時變數：
    int _yTickCount;            // Y軸分的主tick
    int _yTickLength;           // Y軸主tick長度
    int _ySubTickCount;         // Y軸兩個大tick之間的小tick
    int _ySubTickLength;        // Y軸子tick長度
    double _yTickDistance;      // 臨時變數：
    double _ySubTickDistance;   // 臨時變數：

private:
    QString _yAxisContent;      // 第一段Y軸內容
    double _yTickValue;         // 臨時變數:
    double _ySubTickValue;      // 臨時變數:
    double _yTickValueScale;    // 臨時變數:
    double _ySubTickValueScale; // 臨時變數:

private:
    QString _yAxisContent2;      // 第一段Y軸內容
    double _yTickValue2;         // 臨時變數:
    double _ySubTickValue2;      // 臨時變數:
    double _yTickValueScale2;    // 臨時變數:
    double _ySubTickValueScale2; // 臨時變數:

private:
    double _minY;               // y軸最小值
    double _maxY;               // y軸最大值
    double _minY2;              // y軸最小值
    double _maxY2;              // y軸最大值
    double _x;                  // 十字軸的x坐標
    double _y1;                 // 十字軸的導高值
    double _y2;                 // 十字軸的超出值
};

#endif // LINECHART2WIDGET_H
