1.STM32的三種Boot模式

STM32的啟動方式一般以儲存器的型別來區分，如下： 內部FLASH啟動方式 ，內部SRAM啟動方式 ，系統儲存器啟動方式，

2.基于MDK創建純匯編語言的STM32工程

創建工程

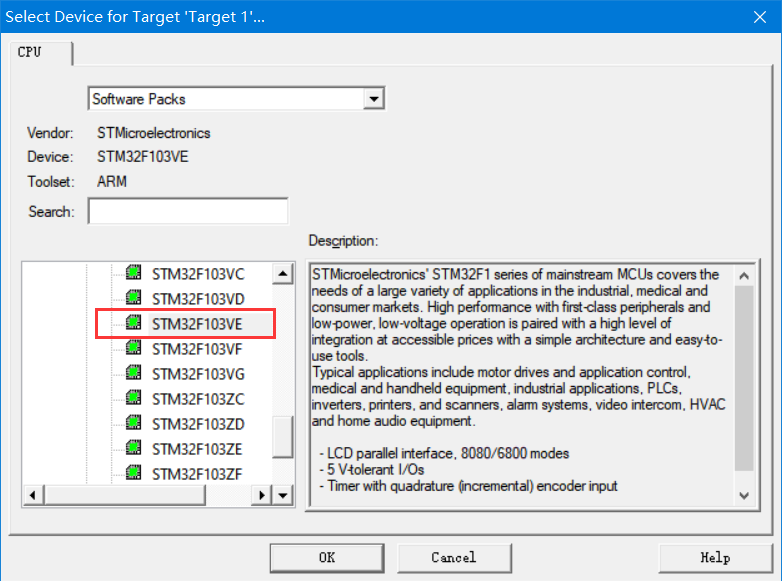

新建工程，在選擇芯片的時候基于自己使用的硬體選擇，我使用的是stm32f103指南者，所以選擇如以下：

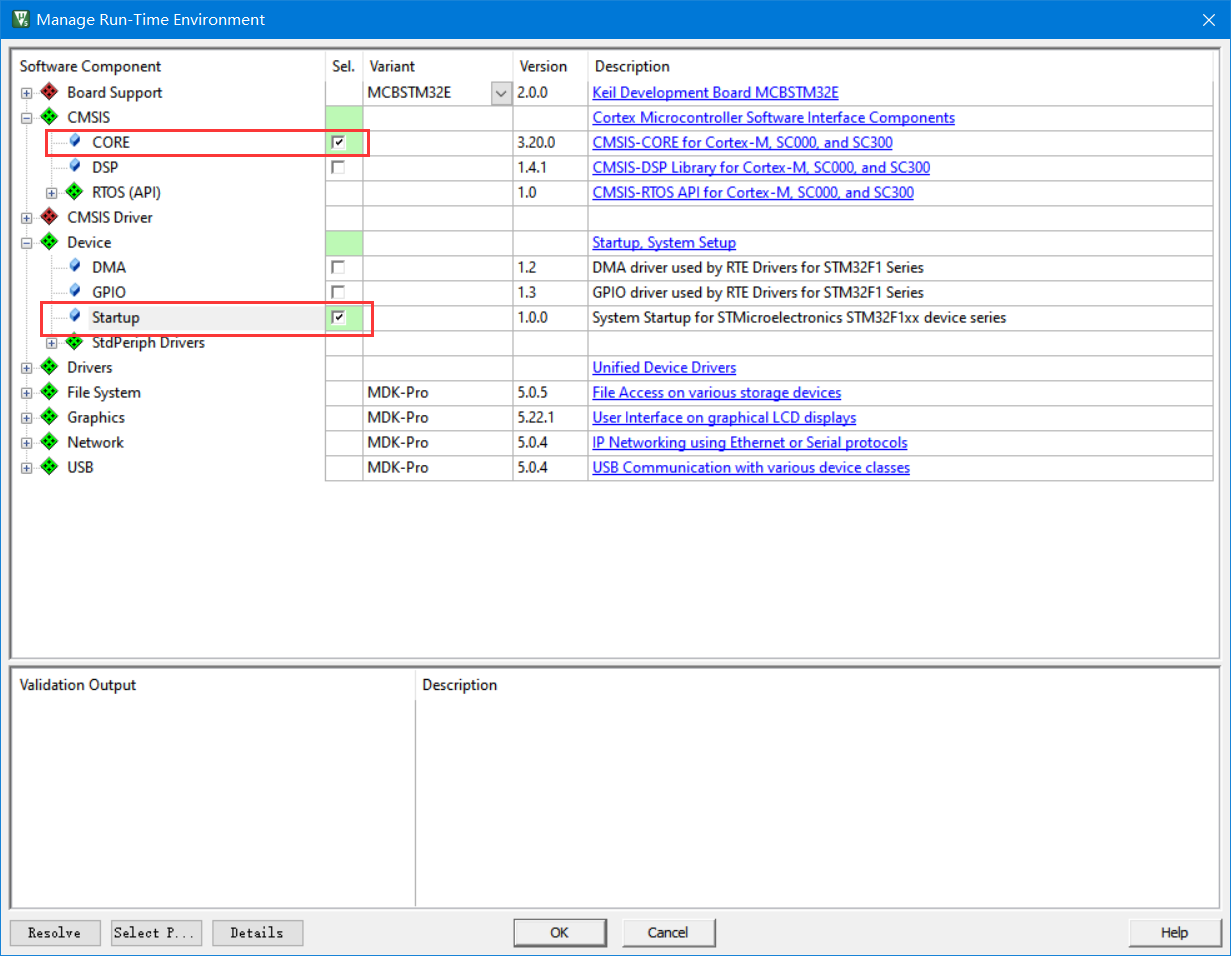

然后配置環境的時候，做以下勾選：

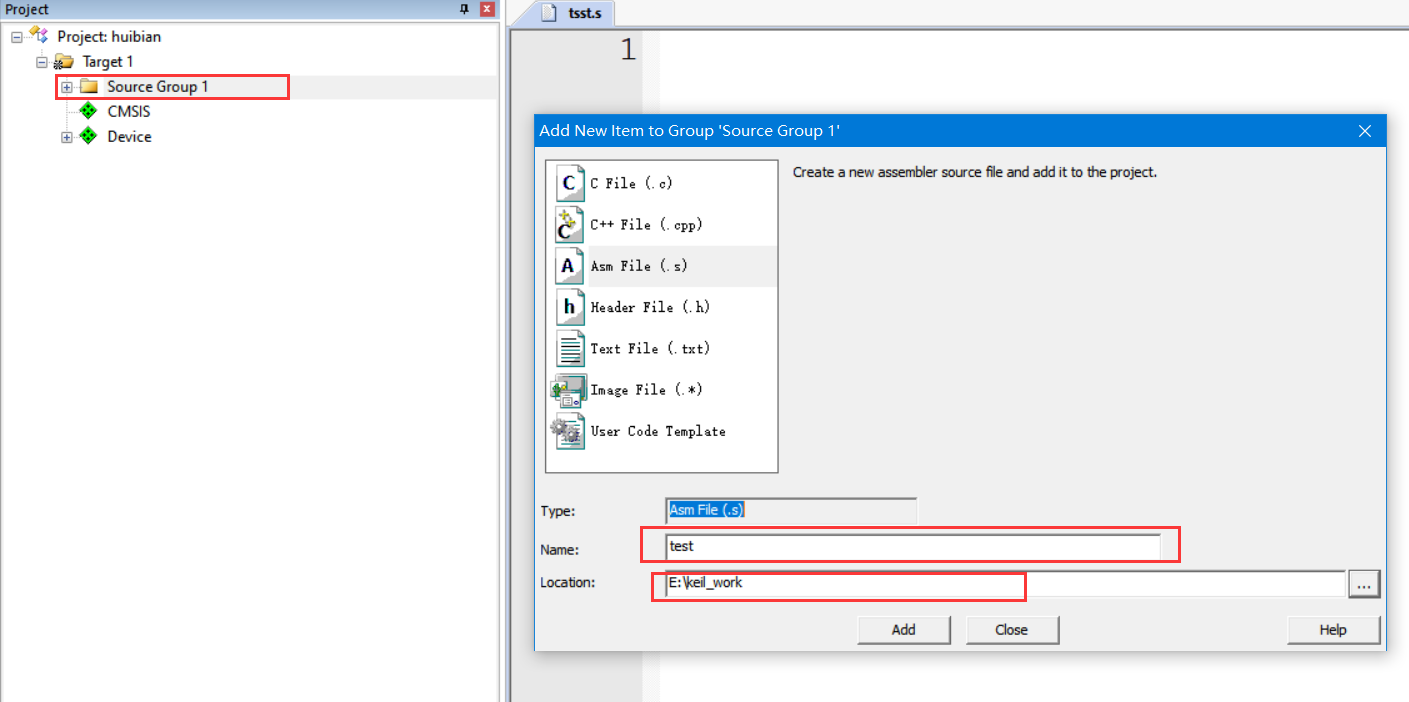

右鍵點擊source group1添加新檔案，由于要使用匯編語言，所以添加.s檔案，然后命名和修改檔案路徑，

連接硬體

用杜邦線將開發板和st-link相連，其中開發板的SWDIO連st-link的SWDIO，開發板的SWCLK連st-link的SWCLK，開發板的GND連st-link的GND，開發板的3v3連st-link的3v3，

在線除錯

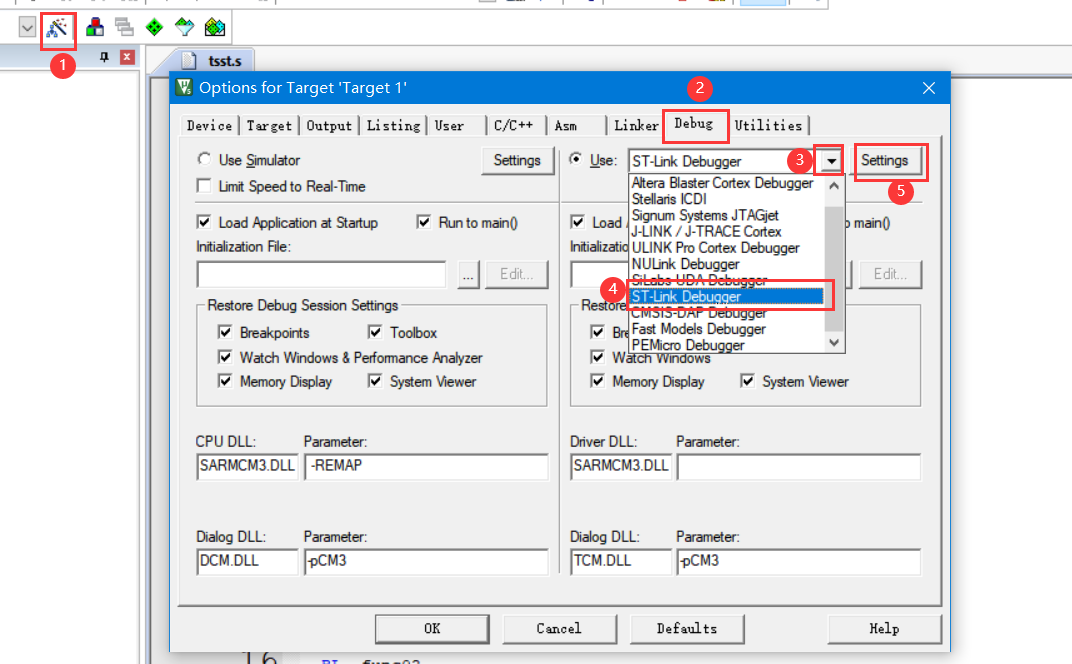

點擊魔術棒，在Debug中選擇ST-Link Debugger，然后點擊settings

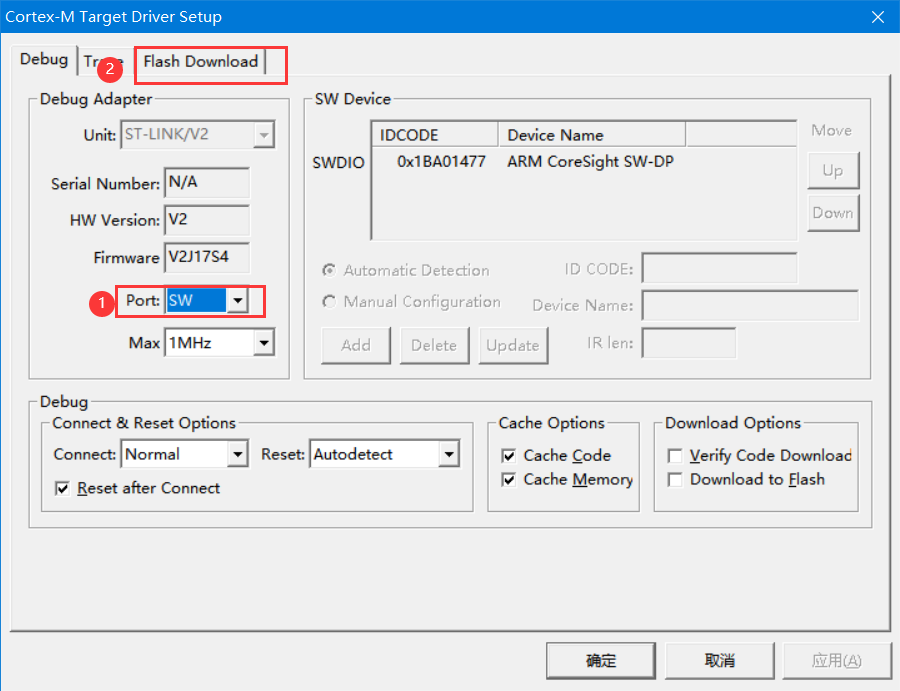

設定埠為SW，點擊Flash Download

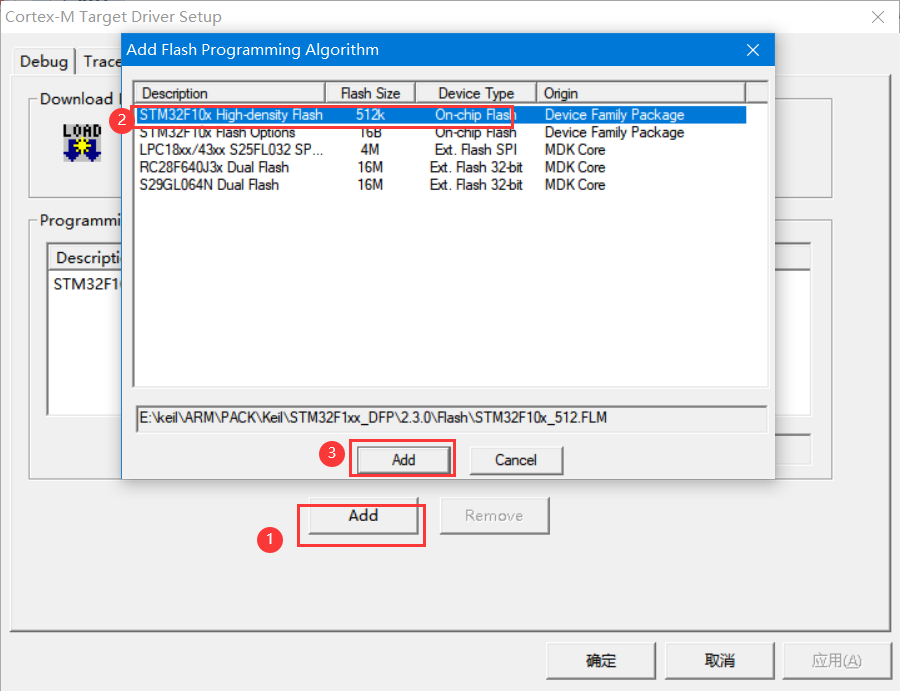

點擊add選擇添加

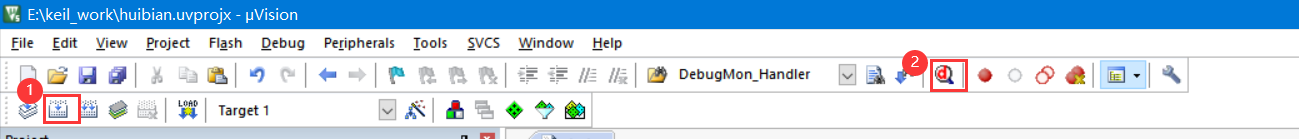

然后就可以編譯除錯了

除錯代碼

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

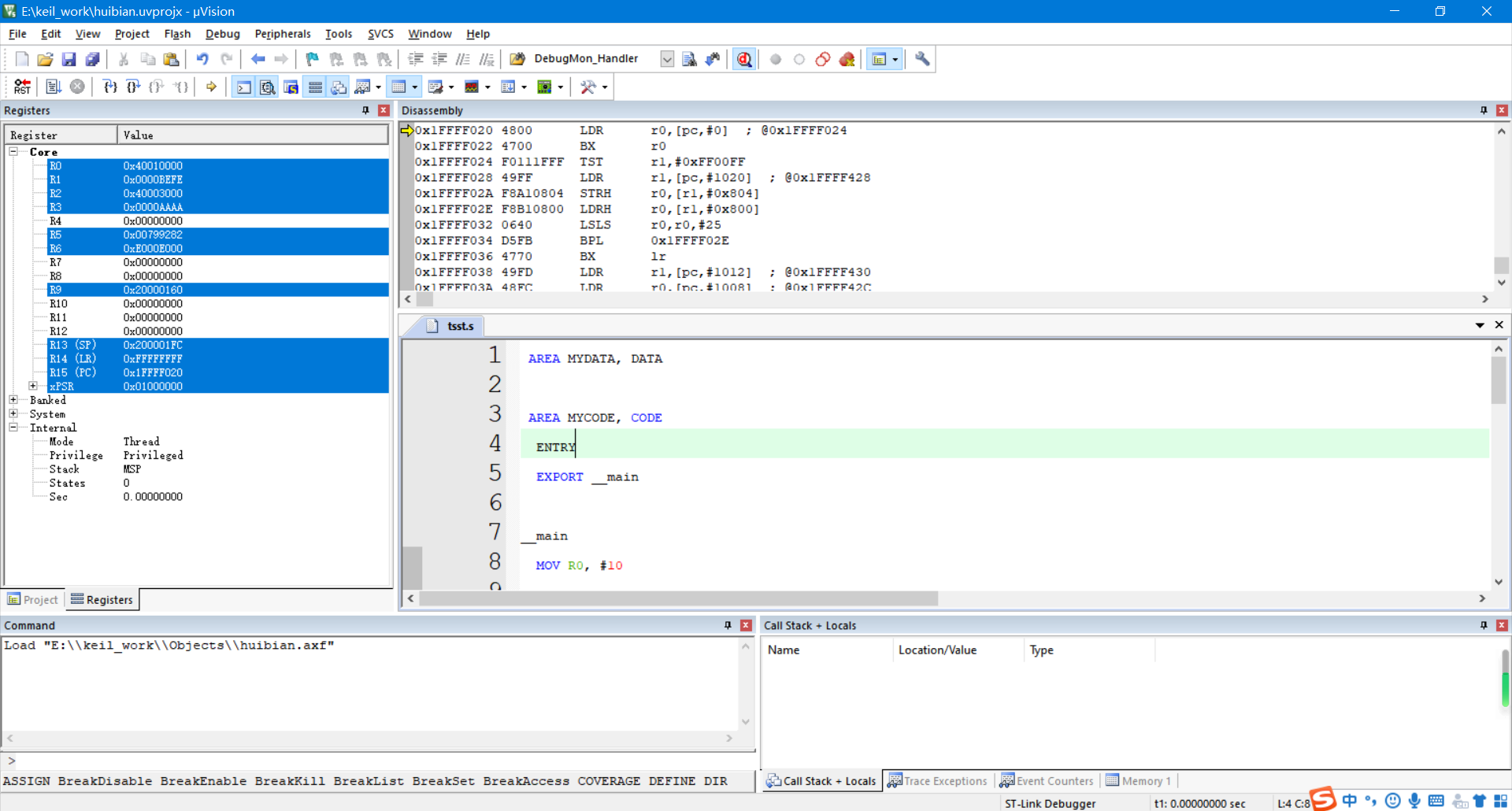

動態除錯界面如下：

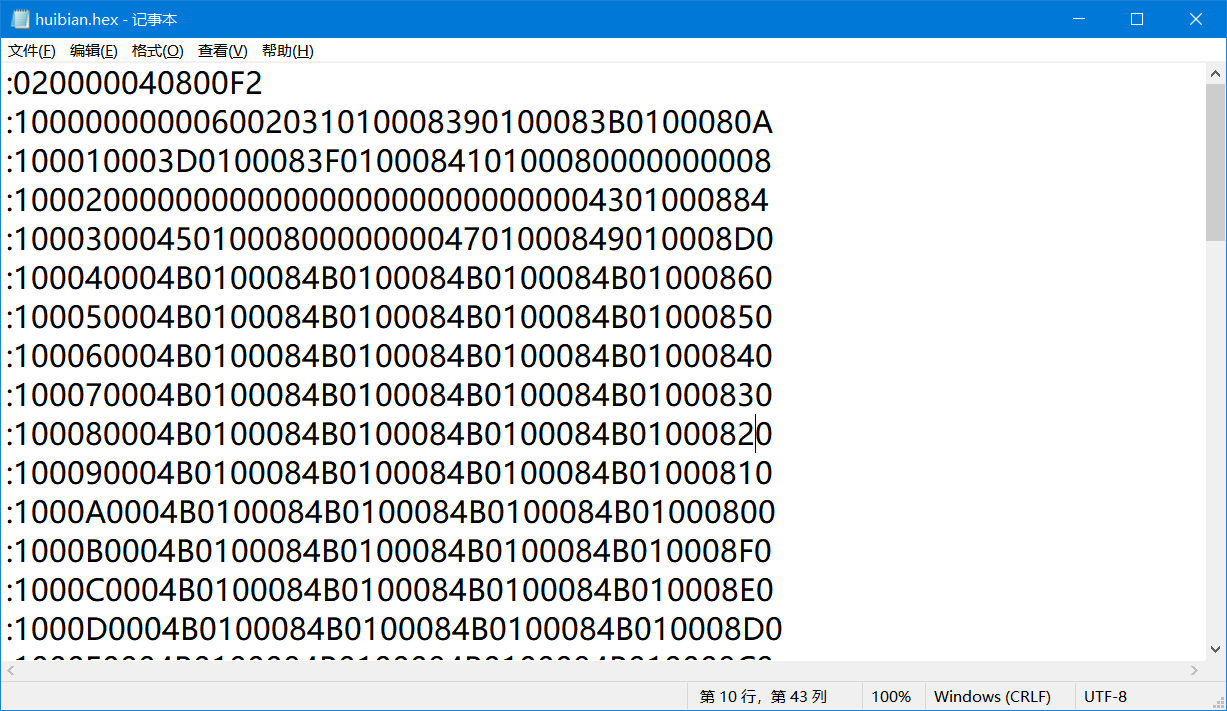

查看hex檔案

第一個位元組表示本行資料的長度；
第二、三位元組表示本行資料的起始地址；
第四位元組 表示資料型別；

3.用匯編程式完成閃爍LED的程式

按照以上的方法新建工程，不需要配置環境，

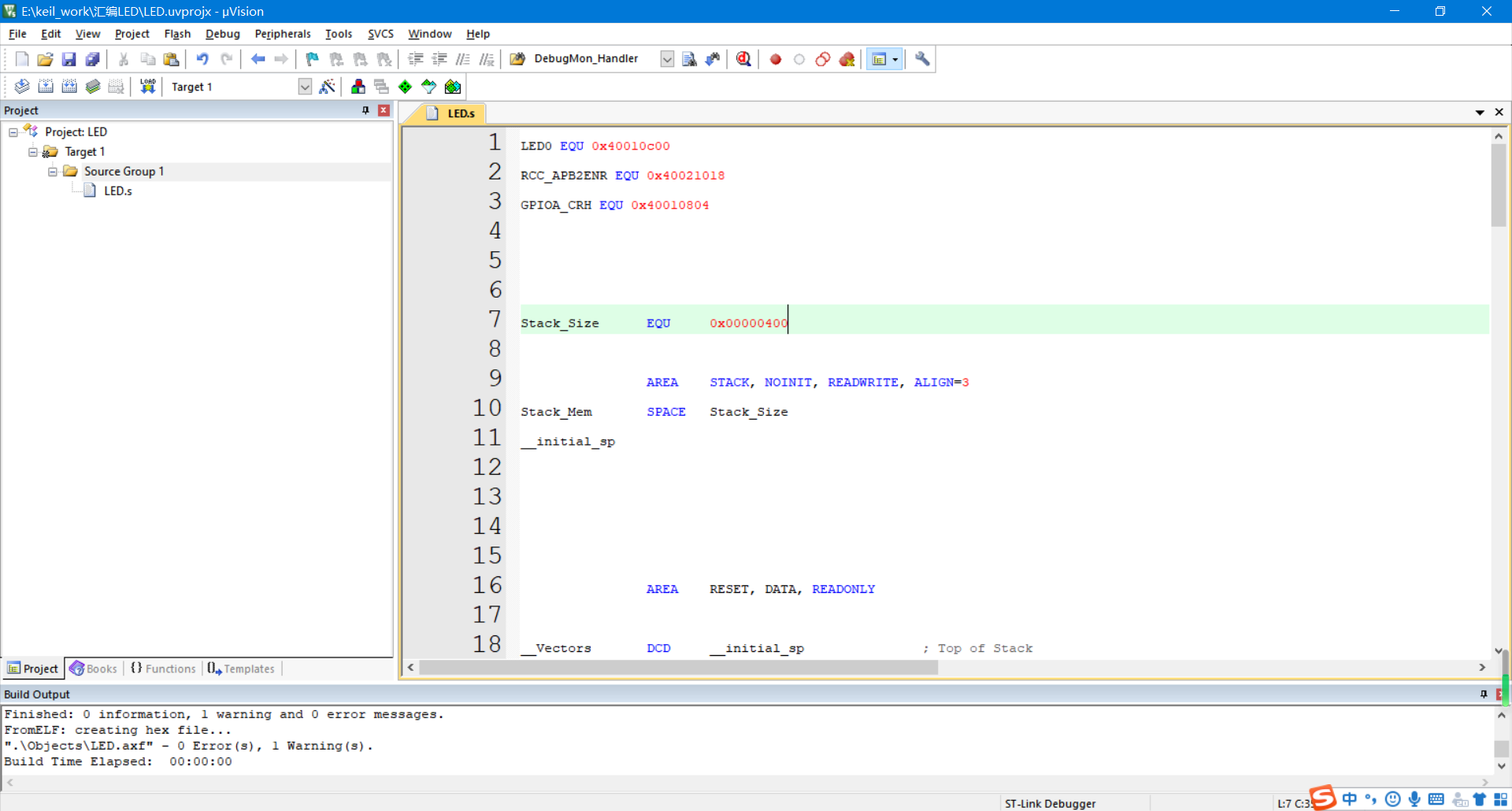

然后加入.s檔案，加入以下代碼(這是針對于stm32f103指南者的，硬體不同，小燈所接的埠地址不同)

LED0 EQU 0x40010c00
RCC_APB2ENR EQU 0x40021018
GPIOA_CRH EQU 0x40010804



Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp




                AREA    RESET, DATA, READONLY

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

                THUMB
                REQUIRE8
                PRESERVE8

                ENTRY
Reset_Handler
                BL LED_Init
MainLoop        BL LED_ON
                BL Delay
                BL LED_OFF
                BL Delay

                B MainLoop

LED_Init
                PUSH {R0,R1, LR}

                LDR R0,=RCC_APB2ENR
                ORR R0,R0,#0x04
                LDR R1,=RCC_APB2ENR
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                BIC R0,R0,#0x0F
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                LDR R0,=GPIOA_CRH
                ORR R0,R0,#0x03
                LDR R1,=GPIOA_CRH
                STR R0,[R1]

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}


LED_ON
                PUSH {R0,R1, LR}

                MOV R0,#0
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF
                PUSH {R0,R1, LR}

                MOV R0,#1
                LDR R1,=LED0
                STR R0,[R1]

                POP {R0,R1,PC}

Delay
                PUSH {R0,R1, LR}

                MOVS R0,#0
                MOVS R1,#0
                MOVS R2,#0

DelayLoop0
                ADDS R0,R0,#1

                CMP R0,#330
                BCC DelayLoop0

                MOVS R0,#0
                ADDS R1,R1,#1
                CMP R1,#330
                BCC DelayLoop0

                MOVS R0,#0
                MOVS R1,#0
                ADDS R2,R2,#1
                CMP R2,#15
                BCC DelayLoop0


                POP {R0,R1,PC}

    ;         NOP
             END

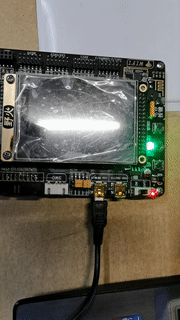

效果圖如下：
