Keepalived雙機熱備實作nginx高可用

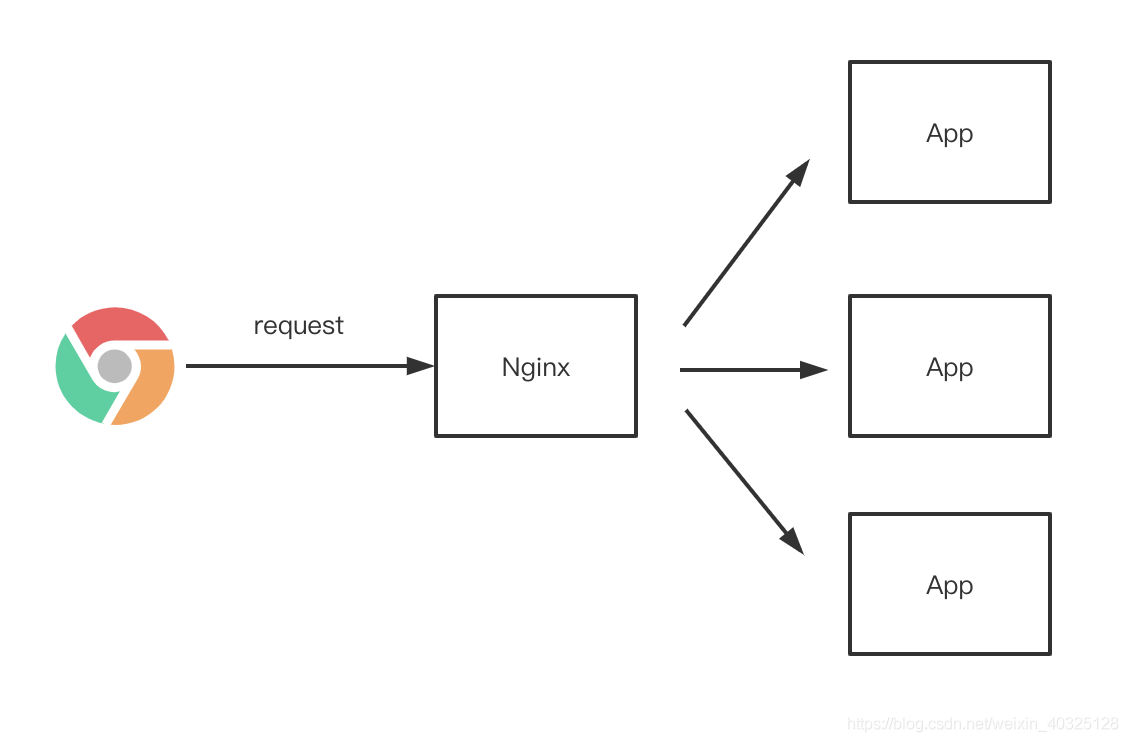

在我們的架構體系中，后端服務器經常會前置一臺Nginx服務器做反向代理，把請求分發到后端服務器，也就是常見的負載均衡，如下

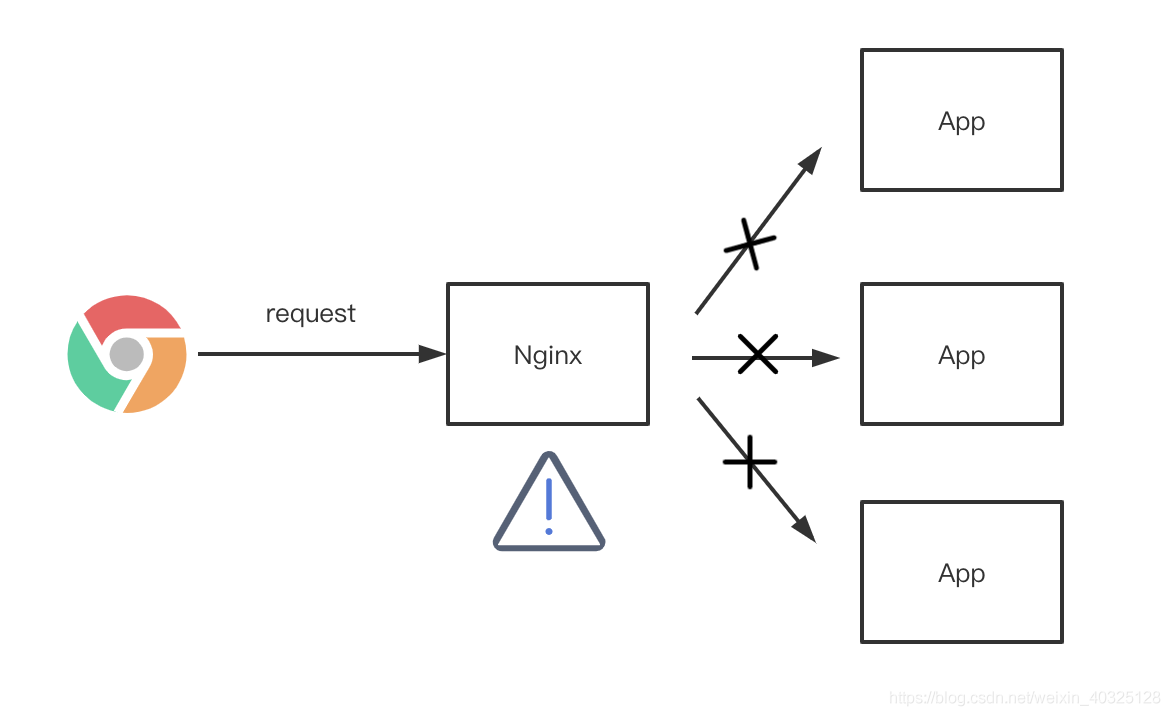

但是這里存在一個單點故障的問題，如果前置的Nginx掛掉了，請求便無法到達后端服務器，整個后端服務便不可用了

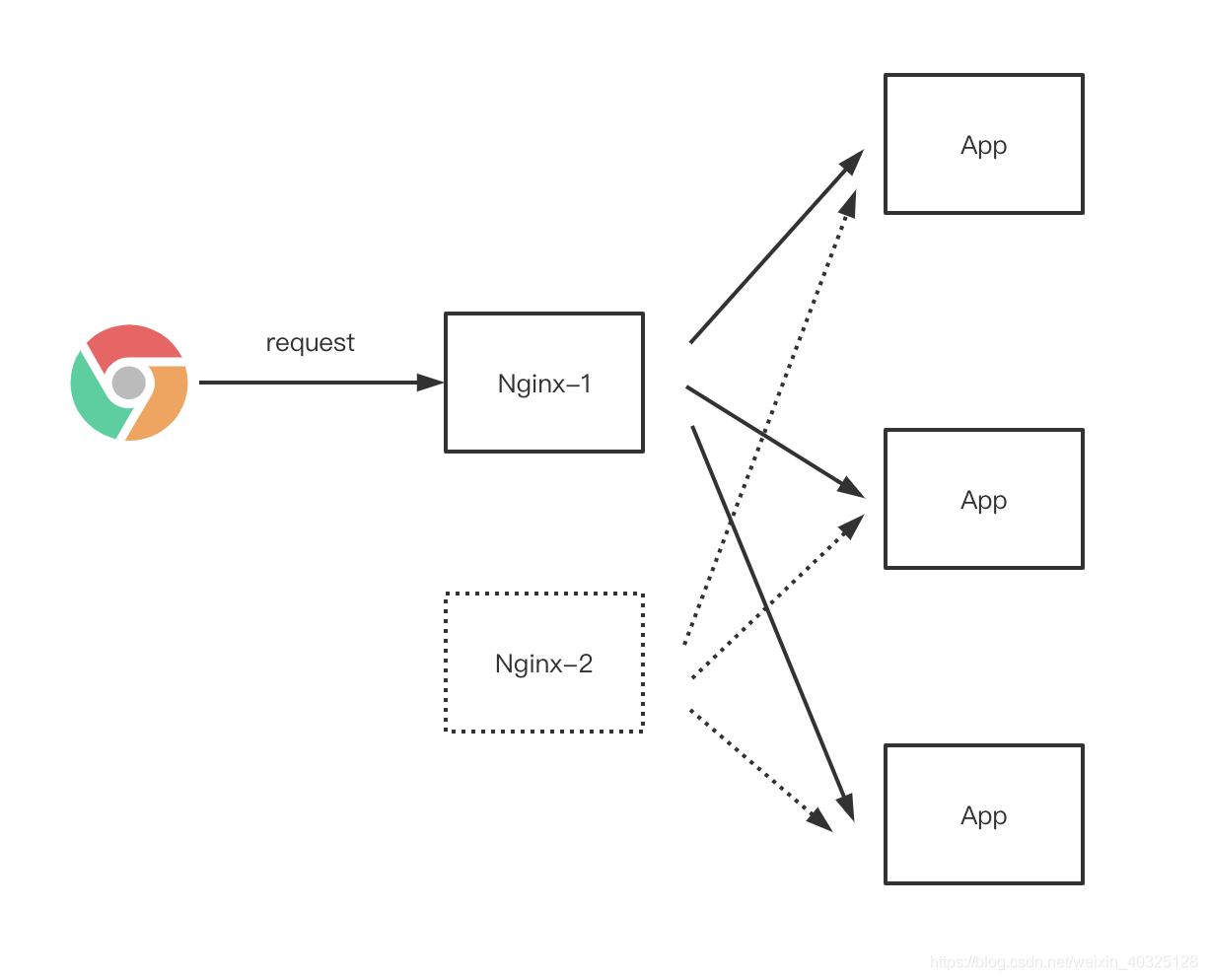

我們的解決思路是加多一臺前置的nginx（nginx-2）來做負載均衡，在平時不對外提供服務，當nginx-1不可用的時，nginx-2 瞬間把nginx-1的任務接管過來，保證對外的服務不間斷

那在這里我們遇到了兩個問題
Q1 : nginx-1 和 nginx-2都有各自的ip地址，那我們對外服務的ip地址應該是哪一個？兩臺nginx之間進行切換的時候，對外的IP怎么做到固定不變？

Q2 : nginx-2 要怎么知道nginx-1是否可用？他們之間怎么去建立一套溝通機制？

Keepalived可以幫助我們解決這兩個問題

什么是Keepalived

Keepalived起初是為負載均衡設計的，用于管理集群中的各個節點，
后來加入了VRRP（虛擬路由冗余協議）可以用來實作多種服務的高可用，

我們先把每個nginx節點都安裝上Keepalived，再來看看它是怎么作業的，

Keepalived安裝配置

1 下載原始碼包

cd /usr/local/src

wget https://www.keepalived.org/software/keepalived-2.0.20.tar.gz

2 解壓

tar -zxvf keepalived-2.0.20

3 配置

cd keepalived-2.0.20

手動指定安裝目錄，不然默認會安裝到/usr/local目錄下，檔案太零散，這里我們手動指定一下

./configure --prefix /usr/local/keepalived

4 安裝

make && make install

5 為組態檔創建軟鏈接

keepalived 啟動時默認讀取的組態檔是/etc/keepalived/keepalived.conf

ln -s /usr/local/keepalived/etc/keepalived   /etc/keepalived

6 keepalived配置

vi /etc/keepalived/keepalived.conf

配置如下：

global_defs { # 全域配置
   router_id nginx_master # keepalived 服務器唯一標志
}

vrrp_script chk_nginx {
   script "/etc/keepalived/nginx_check.sh" #nginx檢測腳本，nginx宕機后自動重啟
   interval 2 #檢測時間間隔
   weight -20
}

vrrp_instance v_1 {
    state MASTER #狀態,只有MASTER跟BACKUP兩種，需要大寫，會自動切換狀態
    interface eth0 #通信網卡
    mcast_src_ip 10.211.55.15 #本機ip
    virtual_router_id 100 #虛擬路由id 主從一致 可以用虛擬ip的最后一段
    priority 100 #優先級
    advert_int 1 #MASTER跟BACKUP之間健康檢查間隔（vrrp組播周期）
    authentication { #驗證型別和密碼  主從密碼要一致
        auth_type PASS
        auth_pass 1111
    }
    track_script{
      chk_nginx  #檢測腳本
    }
    virtual_ipaddress {
        10.211.55.100 #虛擬ip，可以設定多個
    }
}

這里我們對引數做一下解釋：
global_defs： 全域配置
? ? router_id： 標記該keepalived服務器

vrrp_script： vrrp腳本定義
??script：腳本路徑
??interval：腳本運行間隔
??weight：權重變化的幅度，這個在后面選舉程序會用到

vrrp_instance：vrrp實體定義
??state ：標記該機器在整個vrrp實體中，處于什么樣的角色，是MASTER（主）還是BACKUP(備)，但是這只是初始化時理想的角色分配，該機器的角色是變化的，不是固定的，另外一點是，機器加入vrrp虛擬路由組時，初始角色都是BACKUP，再根據實際情況判斷是是否需要調整，
??virtual_router_id：虛擬路由的id ，這個需要主備保持一致，否則不生效

??priority：優先級，MASTER的初始優先級應當比BACKUP要高，在選舉程序中，優先級高的充當MASTER的的角色
??advert_int：VRRP的組播周期，在同一個虛擬路由中，MASTER會定期向BACKUP設備發送VRRP包，告知BACKUP當前MASTER的優先級，BACKUP自行判斷是否需要選舉為MASTER，advert_int就是指定這個組播間隔

??authentication：指定驗證型別和驗證密碼，主備需要保持一致
track_script：指定健康監測需要運行的腳本，這里我們指定nginx的健康監測腳本
??virtual_ipaddress：虛擬路由地址，這里可以根據需要指定多個

7 添加nginx檢查健康腳本

vi /etc/keepalived/nginx_check.sh

內容如下

#!/bin/bash
A=`ps -C nginx --no-header|wc -l`
if [ $A -eq 0 ];then
exit 1
#/usr/local/nginx/sbin/nginx
#sleep 2
#if [ `ps -C nginx --no-header|wc -l` -eq 0 ];then
#systemctl stop keepalived
#fi
else
exit 0
fi

大意就是檢查nginx行程是否還存在，不存在的話狀態碼為1，keepliaved會用到這個狀態碼

用#注釋掉的部分是嘗試將nginx行程啟動，如果重啟失敗殺死keepalived行程，為了方便演示，先把重啟nginx這部分注釋掉

8 把keepalived 加入到開機啟動項

systemctl enable keepalived

9啟動keepalived

systemctl start keepalived

檢查是否啟動成功

ps -ef | grep keepalived

這么一來，keepalibved 我們就安裝配置好了

當我們把兩臺nginx服務器上安裝的keepalived啟動后，會產生一個虛擬的ip（VIP）10.211.55.100，此時作為MASTER的nginx-1擁有這個vip，外部通過這個虛擬IP來訪問，不在使用10.211.55.15

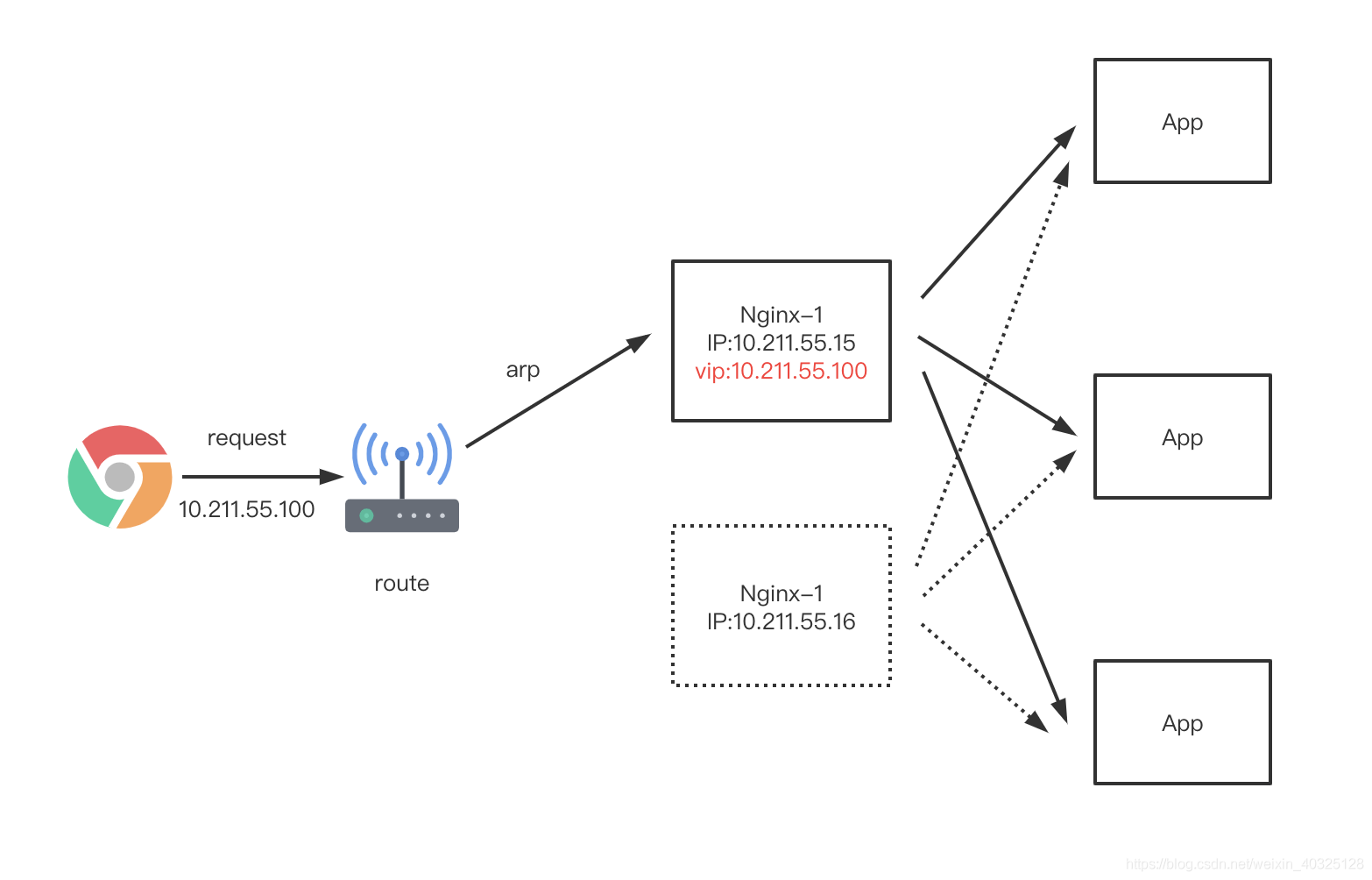

請求是怎么到達nginx-1這臺機器上的

請求經過路由，路由如果發現沒有10.211.55.100這個IP的arp映射，向局域網內機器發送arp包等待回傳，nginx-1回傳10.211.55.100和mac地址的映射，路由將其快取，方便下次訪問，并將請求指向nginx-1

keepalived故障轉移是怎么實作的

我們一起來看看在整個生命周期中，keepalived是怎么作業的，

我們分別將兩臺機器 15、16上的nginx啟動，再把keepalived分別啟動起來
我們15這臺的keepalibved的優先級配置的是100, 16這臺優先級配置的是90
因此當我們兩臺的keepalived都啟動之后，15這臺就優先占有了10.211.55.100這個ip

我們看看啟動keepalived時，都做了些什么操作

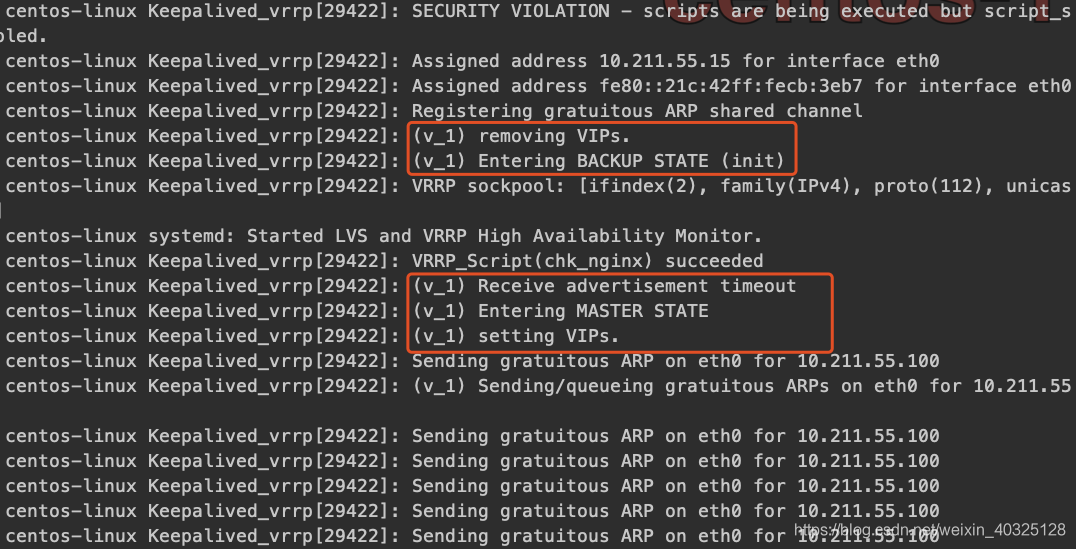

當我們先啟動15這臺的keepalived時

在keepalived啟動時，默認會將自身先定義為BACKUP，等待MASTER節點的VRRP包，直到等待超時，才會進入MASTER狀態，設定VIP，發起組播，

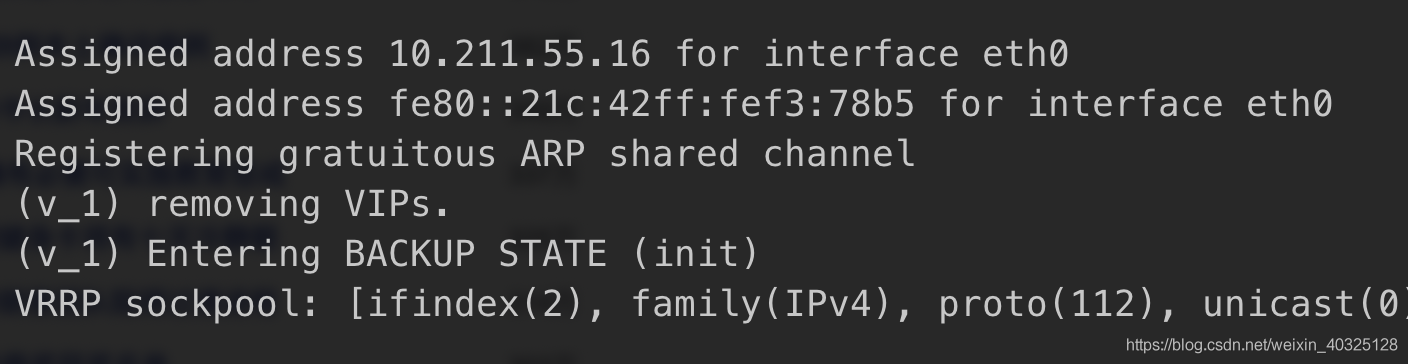

而16這臺優先級有90的在啟動程序中就沒有轉為MASTER，因為它收到的優先級比自己高

我們訪問可以看到此時該IP被15占有

此時我們將15機器（MASTER）上的nginx行程殺掉

killall nginx

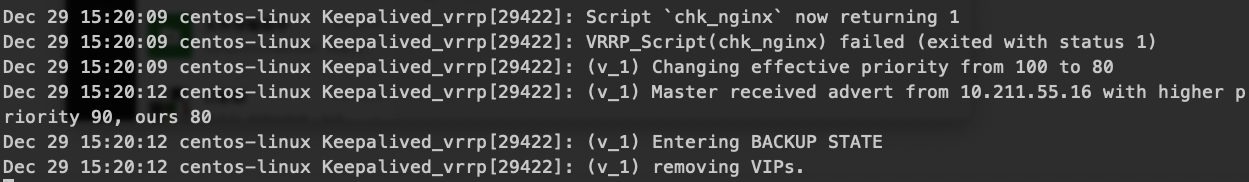

從keepalived的日志中可以看到，優先級由100降到80，并且收到路由組內一個更高的優先級90，MASTER進入BACKUP狀態，移除VIP

不是只有MASTER能發組播嗎？那15節點收到的組播包是哪來的？

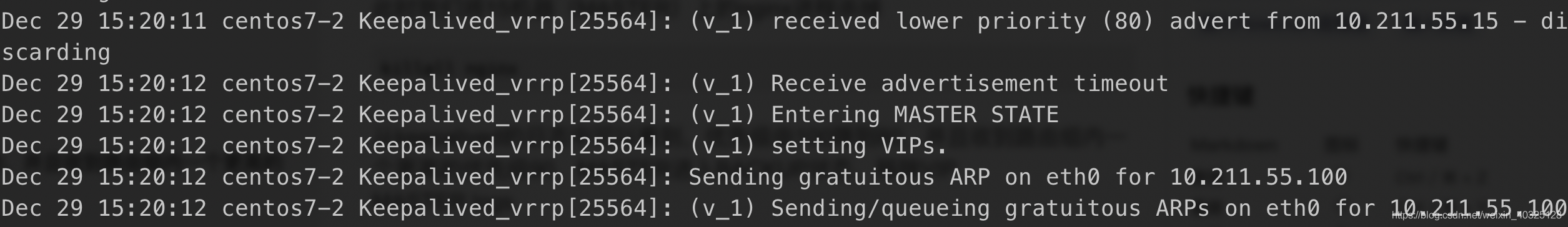

我們來看16（原來的BACKUP）的日志

可以看到BACKUP收到MASTER的組播VRRP包，發現MASTER的優先級比自己低，立馬進入MASTER狀態，設定VIP，并開始組播，之前的MASTER收到組播，轉為BACKUP

此時我們訪問該IP，可以發現該IP被nginx-2占有

總結：
keepalived 同一個虛擬路由組內，MASTER通過VRRP協議向其他成員發送資料包，內容是自身優先級，其他BACKUP成員如果發現自身的優先級比MASTER高，就會轉為MATSER，并設定VIP，向其他節點組播VRRP包，原來的MASTER節點接收到的優先級比自身高，就會轉為BACKUP狀態

優先級是怎么進行變動的？

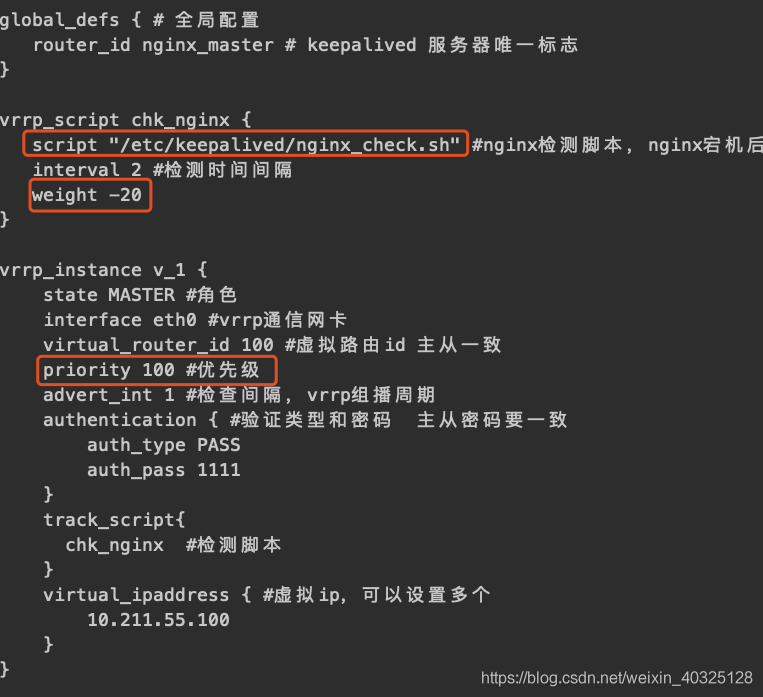

每個keepalived實體都有一個初始化的優先級priority
根據服務健康狀態檢測腳本的不同狀態值，動態改變當前實體的優先級，變動幅度是設定的weight權重值

具體的腳本上面安裝程序中有
腳本的狀態值，1代表失敗，0代表成功，
當設定的weight > 0時，腳本回傳值如果是0，優先級調整為priority = priority + weight
，腳本回傳值如果是1，優先級不變

當設定的weight < 0時，腳本回傳值如果是1，優先級調整為priority = priority + weight，腳本回傳值如果是0，優先級不變

這里看起來有點繞，所以建議大家weight設定為負數，并且weight的絕對值要大于初始化時節點間的優先級差值，
