----------------------------------------------------------汽車LED車燈方案-------------------------------------------------------
目前的路面上，從豪華車到熱銷車，以及國產車，貫穿式尾燈越來越常見，似乎已經成為了一種趨勢，貫穿式尾燈的流行不僅僅是增加尾燈的亮度，提高安全性，更多的是配合尾燈的線條呈現賞心悅目的燈光效果，動感十足，我司專門研發了解決以上及各種車燈芯片方案，
惠海H7230概述：
H7230是一款PWM作業模式,高效率、外圍簡單、內置100V功率管，適用于5-100V輸入的高精度降壓LED恒流驅動芯片，
H7230可實作三段功能切換，通過MODE1/2/3切換三種功能模式：全亮，半亮，爆閃，全亮/半亮/爆閃回圈模式，
H7230作業頻率固定在130KHZ左右，同時內置抖頻電路，可以降低對其他設備的EMI干擾，另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度，
H7230帶有輸出短路保護功能，5-100V輸入條件下，短路不會損壞電源器件，
H7230還有過溫調節電流的功能，當芯片內部的溫度達到140℃左右時，會自動調低輸出電流，

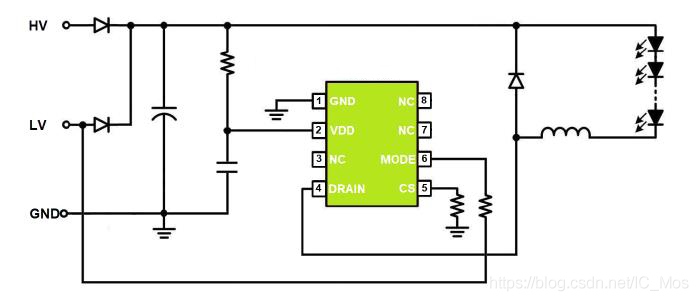

典型原理圖：

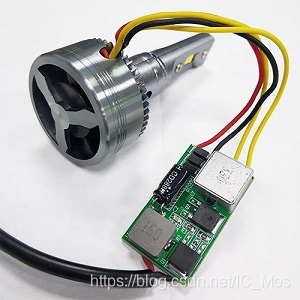

DEMO演示圖：
惠海H7230特點：
寬輸入電壓范圍：5-100V
可設定電流范圍：10mA～1500mA
固定作業頻率：130KHZ
內置抖頻電路，降低對其他設備的EMI干擾
平均電流模式采樣，恒流精度高
0-100占空比控制，無電流節點跳變
輸出短路保護 過溫保護
三功能模式：全亮/半亮/爆閃/三功能回圈
ESOP8封裝
輸出電流可達1.5A
惠海H7230應用領域：
電動車燈照明
摩托車燈照明
汽車燈照明
手電筒照明
低壓球泡燈
各種低壓照明市場
【主要特點優勢：帶抖頻，抗干擾，高精度，過溫保護，遠近光，高低亮，全亮半亮，常亮低亮，同步整流】

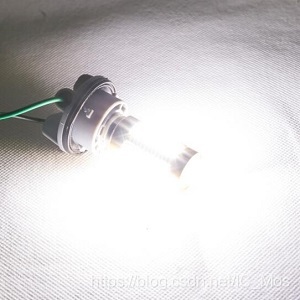

DEMO演示圖------
