skynet原始碼分析之sproto決議和構建，讓你從繁瑣中解脫-有解無憂

skynet提供一套與客戶端通訊的協議sproto，設計簡單，有利于lua使用，參考官方wiki https://github.com/cloudwu/skynet/wiki/Sproto，本篇介紹組裝".sproto"檔案以及sproto構建流程，之后，會另寫一篇介紹sproto的使用方法，

1. 組裝.sproto檔案流程

以下面簡單的test.sproto檔案為例介紹.sproto檔案組裝流程：

-- test.sproto
.Person {
    name 0 : string
    id 1 : integer
    email 2 : string

    .PhoneNumber {
        number 0 : string
        type 1 : integer
    }

    phone 3 : *PhoneNumber
}

.AddresBook {
    person 0 : *Person
}

proto1 1001 {
    request {
        p 0 : integer
    }
    response {
        ret 0 : *Person
    }
}

通過sparser.parse api組裝.sproto檔案，引數text即test.sproto檔案的內容：

 -- lualib/sprotoparser.lua
 function sparser.parse(text, name)
     local r = parser(text, name or "=text")
     dump(r)
     local data = encodeall(r)
     sparser.dump(data)
     return data
 end

第3-4行，通過lpeg庫將.sproto檔案分析轉化成一個lua表，部分結果如下，包含protocol和type兩大類，protocol里包含所有的協議，每個協議有request,response,tag三個key；type里包含所有的型別，每個型別有1個或多個域（field），每個field里包含name，tag，typename等資訊，

  "protocol" = {
           "proto1" = {
               "request"  = "proto1.request"
               "response" = "proto1.response"
               "tag"      = 1001
           }
       }
  "type" = {
           "AddresBook" = {
              1 = {
                  "array"    = true
                  "name"     = "person"
                  "tag"      = 0
                  "typename" = "Person"
              }
          }
          "Person" = {
              1 = {
                  "name"     = "name"
                  "tag"      = 0
                  "typename" = "string"
              }
 ...

第5-6行，把lua表按特定格式組裝成二進制資料后，結果如下（每一行16個位元組）：

  02 00 00 00 00 00 65 01 - 00 00 32 00 00 00 02 00
  00 00 00 00 0A 00 00 00 - 41 64 64 72 65 73 42 6F
  6F 6B 1A 00 00 00 16 00 - 00 00 05 00 00 00 01 00
  04 00 02 00 04 00 06 00 - 00 00 70 65 72 73 6F 6E
  6E 00 00 00 02 00 00 00 - 00 00 06 00 00 00 50 65
  72 73 6F 6E 5A 00 00 00 - 12 00 00 00 04 00 00 00
  06 00 01 00 02 00 04 00 - 00 00 6E 61 6D 65 10 00
  00 00 04 00 00 00 02 00 - 01 00 04 00 02 00 00 00
  69 64 13 00 00 00 04 00 - 00 00 06 00 01 00 06 00
  05 00 00 00 65 6D 61 69 - 6C 15 00 00 00 05 00 00
  00 01 00 06 00 08 00 04 - 00 05 00 00 00 70 68 6F
  6E 65 4E 00 00 00 02 00 - 00 00 00 00 12 00 00 00
  50 65 72 73 6F 6E 2E 50 - 68 6F 6E 65 4E 75 6D 62
  65 72 2E 00 00 00 14 00 - 00 00 04 00 00 00 06 00
  01 00 02 00 06 00 00 00 - 6E 75 6D 62 65 72 12 00
  00 00 04 00 00 00 02 00 - 01 00 04 00 04 00 00 00
  74 79 70 65 2F 00 00 00 - 02 00 00 00 00 00 0E 00
  00 00 70 72 6F 74 6F 31 - 2E 72 65 71 75 65 73 74
  13 00 00 00 0F 00 00 00 - 04 00 00 00 02 00 01 00
  02 00 01 00 00 00 70 34 - 00 00 00 02 00 00 00 00
  00 0F 00 00 00 70 72 6F - 74 6F 31 2E 72 65 73 70
  6F 6E 73 65 17 00 00 00 - 13 00 00 00 05 00 00 00
  01 00 04 00 02 00 04 00 - 03 00 00 00 72 65 74 18
  00 00 00 14 00 00 00 04 - 00 00 00 D4 07 08 00 0A
  00 06 00 00 00 70 72 6F - 74 6F 31

通過這個結果（下面稱為result）反推sproto組裝流程：

第2-4行，按“<s4”格式打包字串，即字串長度占4個位元組，按小端格式打包在頭部，再加上字串內容，

第14-22行，result前6個位元組分別是"\2\0\0\0\0\0"，接下來分別是type的組裝結果(tt)和protocol的組裝結果(tp)，result7-10個位元組是65 01 00 00，為type組裝后的長度357(6*2^4+5+1*2^16)， result從368個位元組開始是protocol的組裝結果，368-371個位元組是18 00 00 00，表示protocol的組裝結果有24個位元組(1*2^4+8)，即最后24個位元組，

  -- lualib/sprotoparser.lua
  function packbytes(str)
      return string.pack("<s4",str)
  end

   local function encodeall(r)
       return packgroup(r.type, r.protocol)
   end

  local function packgroup(t,p)
      ...
      tt = packbytes(table.concat(tt))
      tp = packbytes(table.concat(tp))
      result = {
          "\2\0", -- 2fields
          "\0\0", -- type array   (id = 0, ref = 0)
          "\0\0", -- protocol array (id = 1, ref =1)

          tt,
          tp,
      }
      return table.concat(result)
  end

type組裝結果共有357個位元組（11-367）：按字典升序遍歷所有type，依次呼叫packtype進行組裝，

第一個type是“AddresBook”：result11-14個位元組是32 00 00 00，表示“AddresBook”組裝結果有50個位元組(3*2^4+2)(第21行)，因為有1個field，result15-20個位元組是02 00 00 00 00 00(第13-15行)，緊接著是第16行packbytes("AddresBook")，長度是10，結果是 0A 00 00 00 41(A) 64(d) 64(d) 72(r) 65(e) 73(s) 42(B) 6F(o) 6F(o) 6B(k)，即result的21-34個位元組，接下來第35-38的四個位元組1A 00 00 00，是"AddresBook"的所有field組裝后長度26(1*2^4+10)，

  -- lualib/sprotoparser.lua
   local function packtype(name, t, alltypes) -- 組裝每一個type
       ...
       local data
       if #fields == 0 then
           data = {
               "\1\0", -- 1 fields
               "\0\0", -- name (id = 0, ref = 0)
               packbytes(name),
          }
      else
          data = {
              "\2\0", -- 2 fields
              "\0\0", -- name (tag = 0, ref = 0)
              "\0\0", -- field[]      (tag = 1, ref = 1)
              packbytes(name),
              packbytes(table.concat(fields)),
          }
      end

      return packbytes(table.concat(data))
  end

field組裝流程，result第39-42的4個位元組16 00 00 00，是第一個field的組裝結果長度22(1*2^4+6)，即result的43-64個位元組，由AddresBook的資料可知，組裝流程是：

第8行， 05 00

第13行，00 00

第23行，01 00

第24行，04 00, f.type=1

第25行，02 00, f.tag=0

第28行，04 00

第33行，06 00 00 00 70(p) 65(e) 72(r) 73(s) 6F(o) 6E(n)，name="person"，正好對應result的43-64個位元組，

"AddresBook" = {
     1 = {
         "array"    = true
         "name"     = "person"
         "tag"      = 0
         "typename" = "Person"
     }
 }

 -- lualib/sprotoparser.lua
  local function packfield(f) -- 組裝每一個field
      local strtbl = {}
      if f.array then
          if f.key then
              table.insert(strtbl, "\6\0")  -- 6 fields
          else
              table.insert(strtbl, "\5\0")  -- 5 fields
          end
     else
         table.insert(strtbl, "\4\0")    -- 4 fields
     end
     table.insert(strtbl, "\0\0")    -- name (tag = 0, ref an object)
     if f.buildin then
         table.insert(strtbl, packvalue(f.buildin))      -- buildin (tag = 1)
         if f.extra then
             table.insert(strtbl, packvalue(f.extra))        -- f.buildin can be integer
   or string
         else
             table.insert(strtbl, "\1\0")    -- skip (tag = 2)
         end
         table.insert(strtbl, packvalue(f.tag))          -- tag (tag = 3)
     else
         table.insert(strtbl, "\1\0")    -- skip (tag = 1)
         table.insert(strtbl, packvalue(f.type))         -- type (tag = 2)
         table.insert(strtbl, packvalue(f.tag))          -- tag (tag = 3)
     end
     if f.array then
         table.insert(strtbl, packvalue(1))      -- array = true (tag = 4)
     end
     if f.key then
         table.insert(strtbl, packvalue(f.key)) -- key tag (tag = 5)
     end
     table.insert(strtbl, packbytes(f.name)) -- external object (name)
     return packbytes(table.concat(strtbl))
 end

接下來，依次組裝其他type，組裝完type，然后呼叫packproto組裝每一個proto，result372-375四個位元組14 00 00 00，表示"proto1"組裝后的長度20(1*2^4+4)，

"proto1" = {
 "request" = "proto1.request"
 "response" = "proto1.response"
 "tag" = 1001
}

組裝流程如下：

第10-12行， 04 00 00 00 D4 07

第18行，08 00 (alltypes[p.request].id=3)

第24行，0A 00 (alltypes[p.response].id=4)

第35行，name="proto1"，長度是6，打包后是 06 00 00 00 70(p) 72(r) 6F(o) 74(t) 6F(0) 31(1)，正好對應result的最后20個位元組，

   -- lualib/sprotoparser.lua
  local function packproto(name, p, alltypes) -- 組裝每一個proto
      if p.request then
          local request = alltypes[p.request]
          if request == nil then
              error(string.format("Protocol %s request type %s not found", name, p.request))
          end
          request = request.id
      end
      local tmp = {
         "\4\0", -- 4 fields
         "\0\0", -- name (id=0, ref=0)
         packvalue(p.tag),       -- tag (tag=1)
     }
     if p.request == nil and p.response == nil and p.confirm == nil then
         tmp[1] = "\2\0" -- only two fields
     else
         if p.request then
             table.insert(tmp, packvalue(alltypes[p.request].id)) -- request typename (tag=2)
         else
             table.insert(tmp, "\1\0")-- skip this field (request)

         end
         if p.response then
             table.insert(tmp, packvalue(alltypes[p.response].id)) -- request typename (tag=3)
         elseif p.confirm then
             tmp[1] = "\5\0" -- add confirm field
             table.insert(tmp, "\1\0")
             -- skip this field (response)
             table.insert(tmp, packvalue(1)) -- confirm = true
         else
             tmp[1] = "\3\0" -- only three fields
         end
     end

     table.insert(tmp, packbytes(name))

     return packbytes(table.concat(tmp))
 end

小結：組裝.sproto檔案流程如下：

(1). 用lpeg庫決議.sproto檔案內容，把資訊保存在一個lua表里

(2). 依次組裝所有types，對每一個type先組裝名稱，再組裝它的fields

(3). 依次組裝所有protos

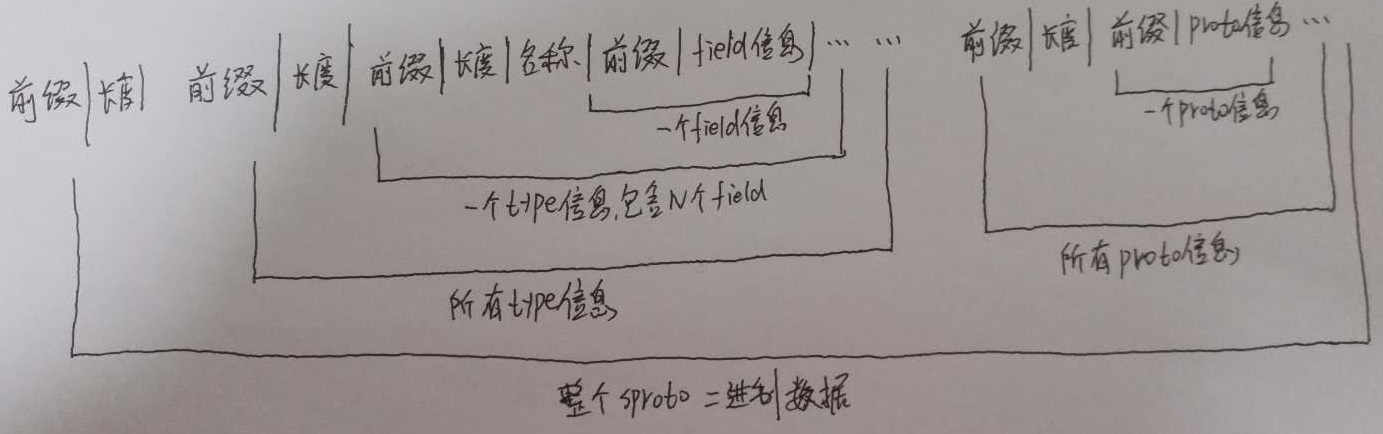

最后組裝出的二進制塊是由N個type和N個proto組成，每個type又包含name和N個field，每個field包含name、buildin、type、tag、array等資訊；每個proto包含name、tag、request、response等資訊，不論是field，type還是proto，都會加一些位元組前綴，用來表示接下來位元組的資訊，格式如下：

2. sproto構建流程

當把.sproto檔案組裝成二進制塊后，sproto構建就是決議這個二進制塊，了解了組裝程序后，決議程序就是把組裝程序倒過來，最后把決議結果保存在c結構里，通過lua層newproto，最侄訓呼叫到create_from_bundle 這個api來構建sproto，三個引數：s構建后的sproto保存在這個結構里，stream組裝的二進制資料塊，sz長度，

第19行，struct_field api計算前綴，不同的前綴接下來的資料含義不同

第23行，count_array api計算數目，比如計算types的總數，計算protos的總數，每個type中fields的總數

第26-29行，保存types總數s->type_n

第31-34行，保存protos總數s->protocol_n

第38-43行，通過import_type api構建每一個type的資料，保存在s->type這個陣列里

第44-49行，通過import_protocol api構建每一個proto的資料，保存在s->proto這個陣列里

  // lualib/sproto/sproto.c
  struct sproto *
  sproto_create(const void * proto, size_t sz) {
      ...
      if (create_from_bundle(s, proto, sz) == NULL) {
          pool_release(&s->memory);
          return NULL;
      }
      return s;
 }

 static struct sproto *
 create_from_bundle(struct sproto *s, const uint8_t* stream, size_t sz) {
     ...
     int fn = struct_field(stream, sz);
     int i;
     ...
     for (i=0;i<fn;i++) {
         int value = toword(stream + i*SIZEOF_FIELD);
         int n;
         if (value != 0)
             return NULL;
         n = count_array(content);
         if (n<0)
            return NULL;
         if (i == 0) {
             typedata = content+SIZEOF_LENGTH;
             s->type_n = n;
             s->type = pool_alloc(&s->memory, n * sizeof(*s->type));
         } else {
             protocoldata = content+SIZEOF_LENGTH;
             s->protocol_n = n;
             s->proto = pool_alloc(&s->memory, n * sizeof(*s->proto));
         }
         content += todword(content) + SIZEOF_LENGTH;
     }

     for (i=0;i<s->type_n;i++) {
         typedata = import_type(s, &s->type[i], typedata);
         if (typedata == NULL) {
             return NULL;
         }
     }
     for (i=0;i<s->protocol_n;i++) {
         protocoldata = import_protocol(s, &s->proto[i], protocoldata);
         if (protocoldata == NULL) {
             return NULL;
         }
     }

     return s;
 }

sproto資料結構如下：

// lualib/sproto/sproto.c
struct sproto { // 整個sproto結構
    struct pool memory;
    int type_n; // types總數
    int protocol_n; // proto總數
    struct sproto_type * type; // N個type資訊
    struct protocol * proto; // N個proto資訊
};

struct sproto_type { // 單個type結構
    const char * name; // 名稱
    int n; // fields實際個數
    int base; //如果tag是連續的，為最小的tag,否則是-1
    int maxn; //fields實際個數+最小的tag+不連續的tag個數，比如tag依次是1,3,5，則maxn=3+1+2=6
    struct field *f; // N個field資訊
};

struct field { // 單個field結構
    int tag; //唯一的tag
    int type; // 型別，可以是內置的integer，string，boolean，也可以是自定義的type，也可以是陣列
    const char * name; // 名稱
    struct sproto_type * st; //如果是自定義的型別，st指向這個型別
    int key;
    int extra;
};

struct protocol { //單個proto結構
    const char *name; //名稱
    int tag; //唯一的tag
    int confirm;    // confirm == 1 where response nil
    struct sproto_type * p[2]; //request,response的型別
};

通過sproto_dump api，列印出構建后的sproto的資訊如下：

=== 5 types ===
AddresBook 1 0 1
    person (0) *Person
Person 4 0 4
    name (0) string
    id (1) integer
    email (2) string
    phone (3) *Person.PhoneNumber
Person.PhoneNumber 2 0 2
    number (0) string
    type (1) integer
proto1.request 1 0 1
    p (0) integer
proto1.response 1 0 1
    ret (0) *Person
=== 1 protocol ===
    proto1 (1001) request:proto1.request response:proto1.response

構建成功后，呼叫saveproto將sproto保存在全域陣列G_sproto中，供所有lua VM加載（loadproto）使用，

這就是sproto的決議和構建流程，接下來會寫一篇文章介紹sproto如何使用，
