舞臺燈無頻閃無噪音設計IC方案
描述
H6228采用線性調光和 PWM 調光，65536（256*256）級高輝調光，
H6228 是一款采用PWM 作業模式，高效率、外圍元器件少、外置功率 MOS 管，適用于4-48V 輸入的高精度降壓 LED 恒流驅動芯片，
輸出電流 60mA~1.25A 可調（根據散熱條件），
H6228 作業頻率可以通過外部電阻編程來設定，同時內置抖頻電路，可以降低對其他設備的EMI 干擾，另外采用峰值電流采樣模式，可以提高寬輸入電壓情況下的電流精度，
H6228 帶有輸出短路保護和過溫調節電流的功能，
H6228 采用高端電流檢測，輸出電流精度在 ±5％輸出電流對輸入輸出電壓以及電感不敏感芯片內部集成了環路補償，外圍電路簡潔可靠，
H6228PWM 埠支持小占空比的 PWM 調光，可回應小于 100ns 的 PWM 脈寬波形，PWM 埠為高電平，芯片正常作業，為低電平芯片輸出關閉，
特點寬輸入電壓范圍
4V～48V可設定電流范圍
內置 15mA～1200mA固定關斷時間控制內置抖頻電路
降低對其他設備的 EMI 干擾
調光深度達0.1%
作業頻率達 1MHz
可做多路共陽極輸出
抗干擾強采用SOT89-5封裝

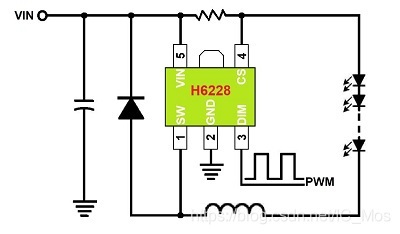

典型原理圖：
